الإجابة المباشرة
تُظهر منحنى I²t (الطاقة المسموح بها) لقاطع الدائرة الطاقة الحرارية التي تمر خلال انقطاع العطل. قراءة هذا المنحنى واضحة ومباشرة: حدد تيار القصر المحتمل الخاص بك على المحور السيني، وتتبع صعودًا لتقاطع منحنى القاطع، ثم اقرأ قيمة I²t المقابلة على المحور الصادي. يجب أن تكون هذه القيمة أقل من قدرة تحمل الموصل الحرارية (K²S²) لضمان التشغيل الآمن. على سبيل المثال، يحد قاطع التيار المحدد للتيار 160 أمبير الذي يقاطع عطلًا بقيمة 100 كيلو أمبير عادةً I²t إلى حوالي 0.48 × 10⁶ A²s، مما يمنع تلف الكابلات والقضبان الموصلة الحراري الذي قد يحدث بخلاف ذلك في غضون أجزاء من الألف من الثانية.
ما هو I²t ولماذا هو مهم للسلامة الكهربائية
عندما يحدث عطل ماس كهربائي في نظام كهربائي، فإن اندفاع التيار الهائل يولد حرارة شديدة من خلال تأثير I²R. تعتمد الطاقة الحرارية الكلية التي تمتصها الموصلات على كل من حجم التيار والمدة قبل أن يقوم جهاز الحماية بإزالة العطل. يتم التعبير عن هذه العلاقة بـ I²t - تكامل مربع التيار بمرور الوقت، ويتم قياسه بوحدة أمبير مربع ثانية (A²s).
تمتلك قواطع الدائرة المحددة للتيار ميزة حاسمة: فهي تقلل بشكل كبير من كل من ذروة التيار ووقت الإزالة أثناء الأعطال. وفقًا لمعايير IEC 60947-1، يحدد منحنى الطاقة المسموح بها (يسمى أيضًا منحنى طاقة التسريب) بدقة مقدار الإجهاد الحراري الذي تسمح به القاطع للموصلات الموجودة في اتجاه المصب. إن فهم وتطبيق هذه المنحنيات يمنع ارتفاع درجة حرارة الموصل، وتلف العزل، ومخاطر الحريق المحتملة في التركيبات الكهربائية.
تعتمد الأنظمة الكهربائية الحديثة بشكل متزايد على مقاطع عرضية أصغر للموصلات لتحقيق الكفاءة من حيث التكلفة، مما يجعل الحماية الحرارية أكثر أهمية من أي وقت مضى. يمكن لكابل PVC قياسي مقاس 10 مم² أن يتحمل فقط 1.32 × 10⁶ A²s قبل فشل العزل، ومع ذلك قد يسمح قاطع غير محدد للتيار بمرور عدة أضعاف هذه الطاقة أثناء عطل ذي حجم كبير.

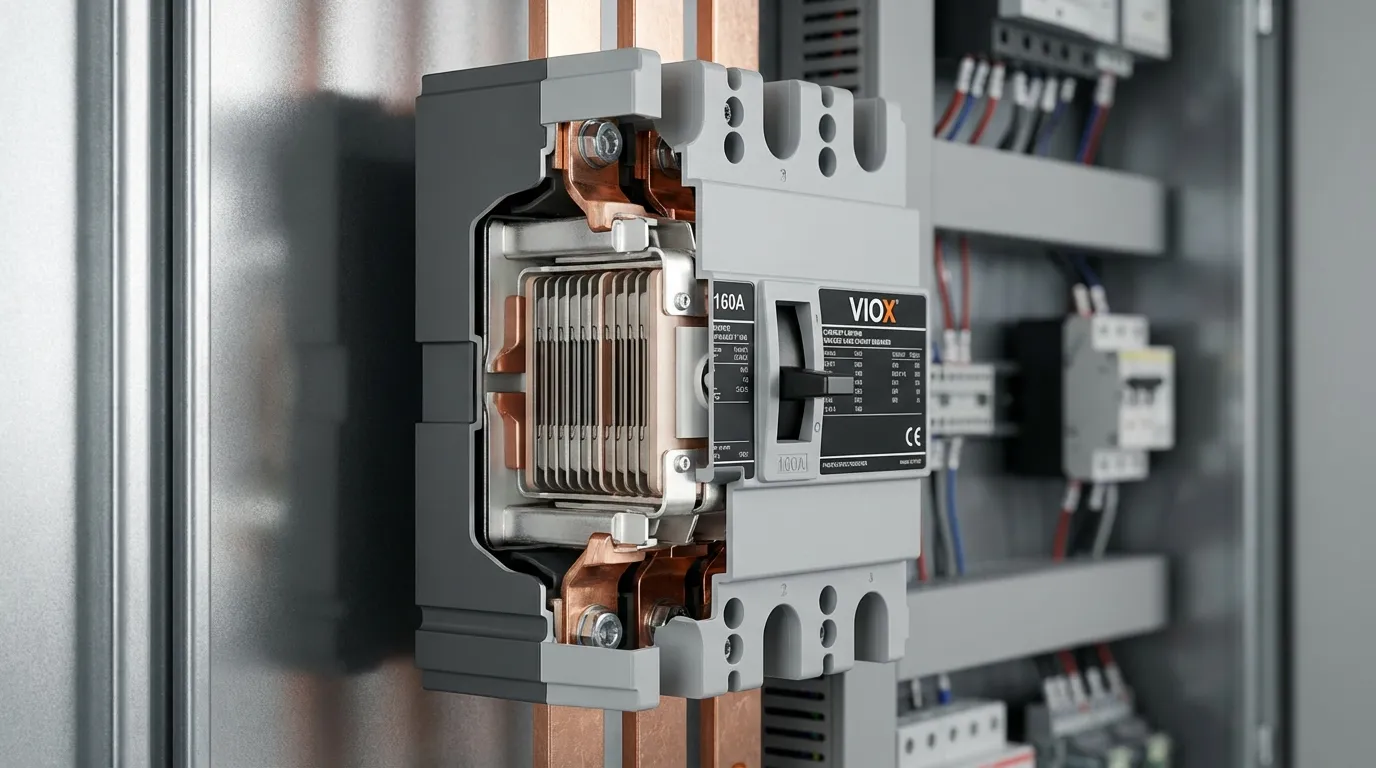

كيف تقلل قواطع تحديد التيار من الإجهاد الحراري
فيزياء تحديد التيار
تستخدم قواطع الدائرة المحددة للتيار فصلًا سريعًا للتلامس جنبًا إلى جنب مع غرف إطفاء القوس المتخصصة. عندما يبدأ تيار العطل في التدفق، تفتح جهات اتصال القاطع في غضون 2-5 مللي ثانية - غالبًا قبل أن يصل تيار العطل إلى أول ذروة محتملة له. يعارض جهد القوس الناتج أثناء الانقطاع جهد النظام، مما يؤدي فعليًا إلى إدخال مقاومة في مسار العطل و “تقطيع” شكل موجة التيار.
ينتج عن إجراء تحديد التيار هذا فائدتين قابلتين للقياس تم التقاطهما في أوراق بيانات الشركة المصنعة: ذروة تيار التسريب (Ip) وطاقة التسريب (I²t). بينما يحدد تيار الذروة الإجهاد الميكانيكي على القضبان الموصلة، فإن قيمة I²t تحكم الإجهاد الحراري على جميع الموصلات في مسار العطل.
مقارنة الطاقة المحدودة مقابل طاقة العطل غير المحدودة
ضع في اعتبارك ماسًا كهربائيًا محتملاً بقيمة 100 كيلو أمبير في نظام محمي بأجهزة مختلفة:
| جهاز الحماية | وقت التصفية | ذروة التيار | قيمة I²t | ارتفاع درجة الحرارة (قضيب توصيل 100 × 10 مم) |
|---|---|---|---|---|
| لا يوجد حماية | غير متاح | ذروة 141 كيلو أمبير | كارثي | التبخر |
| MCCB قياسي (تأخير قصير المدى) | 500 مللي ثانية | 100 كيلو أمبير RMS | ~5×10⁹ A²s | >500 درجة مئوية (فشل) |
| MCCB محدد للتيار (160 أمبير) | 8 مللي ثانية | ذروة 42 كيلو أمبير | 0.48×10⁶ A²s | 71 درجة مئوية (آمن) |
| فتيل محدد للتيار (160 أمبير) | 4 مللي ثانية | ذروة 38 كيلو أمبير | 0.35×10⁶ A²s | 70.5 درجة مئوية (آمن) |
توضح هذه المقارنة سبب أهمية الحماية المحددة للتيار للتركيبات الحديثة ذات تيارات العطل المتاحة العالية. إن تقليل I²t بمقدار ثلاثة إلى أربعة أوامر من حيث الحجم يحول حدثًا حراريًا كارثيًا إلى ارتفاع في درجة الحرارة يمكن التحكم فيه.

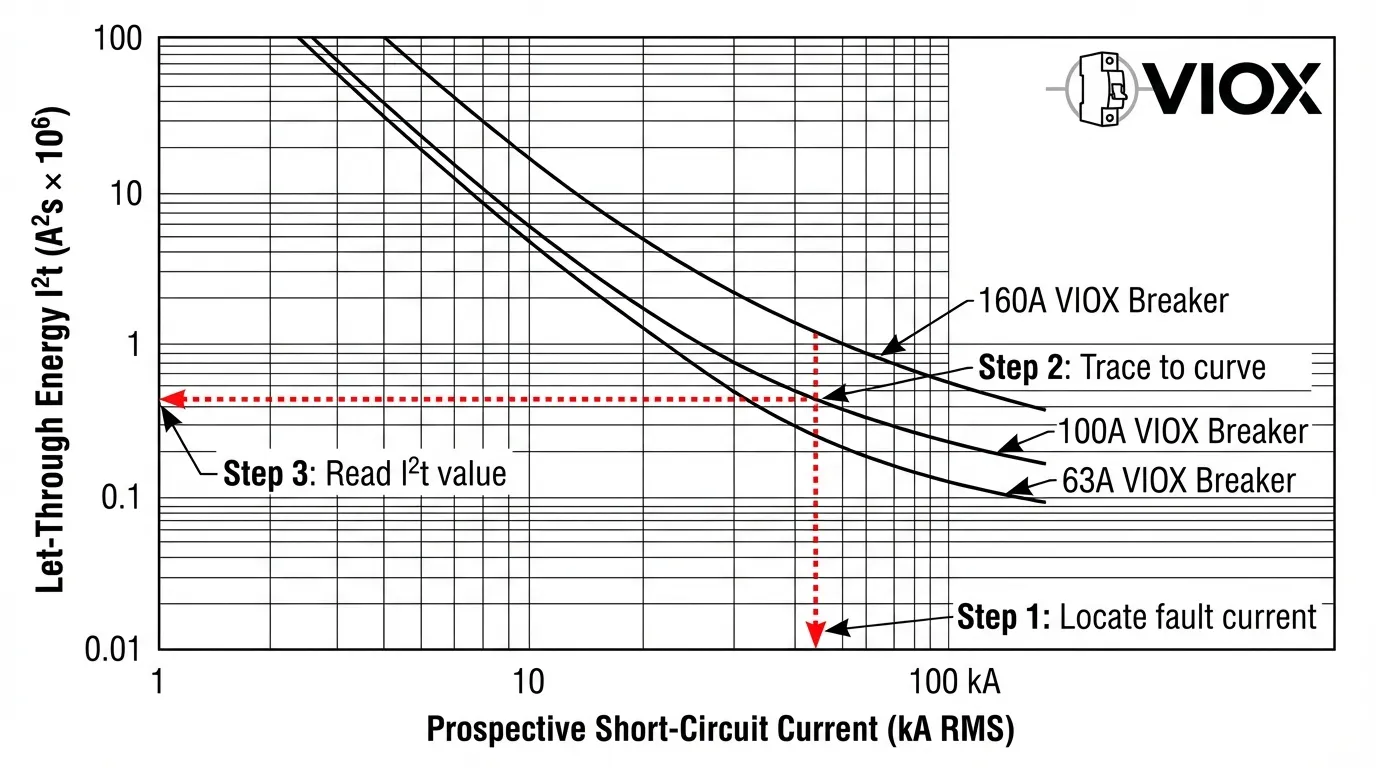

قراءة منحنيات I²t: دليل خطوة بخطوة
فهم تنسيق المنحنى
تقدم أوراق بيانات الشركة المصنعة منحنيات I²t على مقاييس لوغاريتمية مع تيار قصر محتمل (المحور السيني) مقابل طاقة التسريب (المحور الصادي). تظهر عادةً منحنيات متعددة على مخطط واحد، تمثل أحجام أو تصنيفات إطارات قاطع مختلفة داخل عائلة منتجات.
خمس خطوات لتطبيق منحنيات I²t
الخطوة 1: حساب تيار القصر المحتمل
حدد أقصى تيار عطل متاح في نقطة التركيب باستخدام حسابات مقاومة النظام وفقًا لمعيار IEC 60909 أو المعايير المكافئة. هذا يمثل التيار الذي سيتدفق إذا تم استبدال القاطع بموصل صلب.
الخطوة 2: تحديد موقع التيار على المحور السيني
ابحث عن قيمة التيار المحتمل المحسوبة على المحور الأفقي لمخطط منحنى I²t. إذا كانت قيمتك تقع بين خطوط الشبكة، فقم بالاستيفاء لوغاريتميًا أو استخدم القيمة الأعلى التالية للحصول على نتائج متحفظة.
الخطوة 3: التتبع عموديًا إلى منحنى القاطع
ارسم خطًا رأسيًا وهميًا لأعلى من قيمة التيار الخاصة بك حتى يتقاطع مع المنحنى المقابل لتصنيف القاطع المحدد الخاص بك. تحتوي تصنيفات الأمبير المختلفة على منحنيات مميزة - تأكد من أنك تقرأ التصنيف الصحيح.
الخطوة 4: قراءة قيمة I²t على المحور الصادي
من نقطة التقاطع، تتبع أفقيًا إلى المحور الصادي الأيسر لقراءة قيمة طاقة التسريب. لاحظ الوحدات بعناية - يتم التعبير عن القيم عادةً كـ A²s × 10⁶ أو تدوين علمي مماثل.
الخطوة 5: قارن مع تحمل الموصل
تحقق من أن قيمة I²t للقاطع أقل من أقصى قدرة تحمل حرارية للموصل باستخدام الصيغة K²S² (الموضحة في القسم التالي).
أخطاء القراءة الشائعة التي يجب تجنبها
يرتكب المهندسون في كثير من الأحيان ثلاثة أخطاء حاسمة عند تفسير منحنيات I²t:
الخلط بين قيم RMS والذروة: يُظهر المحور السيني تيار RMS متماثل محتمل، وليس تيار الذروة غير المتماثل. سيؤدي استخدام قيم الذروة إلى وضعك بشكل غير صحيح على المنحنى، مما يؤدي عادةً إلى قراءات I²t متفائلة بشكل مفرط.
عدم تطابق تصنيفات القاطع: غالبًا ما تعرض عائلات المنتجات منحنيات متعددة على مخطط واحد. تحقق دائمًا من أنك تقرأ المنحنى الذي يطابق تصنيف الأمبير وسعة القطع للقاطع المثبت (على سبيل المثال، يختلف قاطع “C” منحنى 10 كيلو أمبير عن قاطع “N” منحنى 36 كيلو أمبير من نفس الأمبير).
تجاهل القياس اللوغاريتمي: يستخدم كلا المحورين مقاييس لوغاريتمية. تمثل المسافة المرئية الصغيرة على الرسم البياني تغييرًا رقميًا كبيرًا. اقرأ دائمًا القيم بعناية من تسميات المحور بدلاً من التقدير بصريًا.

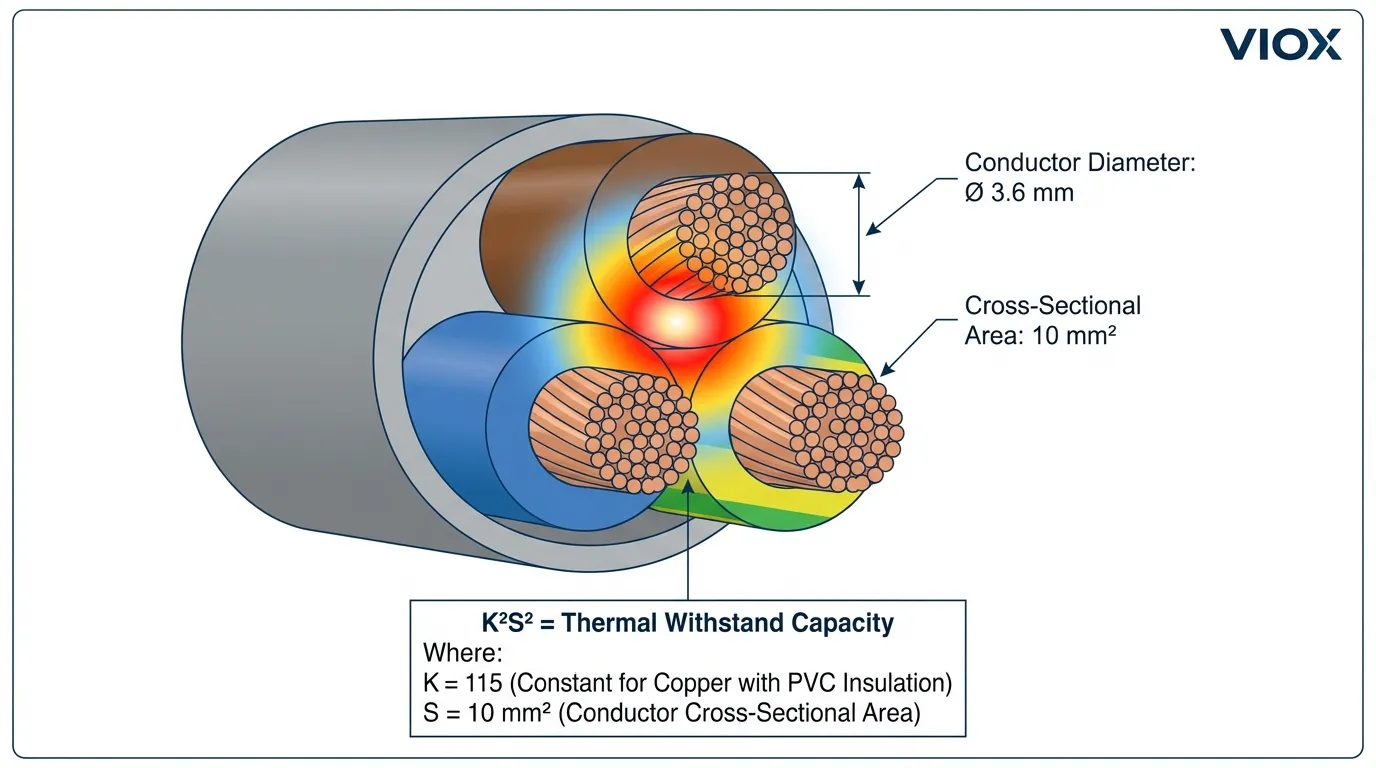

حساب قدرة تحمل الموصل الحرارية
شرح صيغة K²S²
لكل موصل حد أقصى للطاقة الحرارية يمكنه امتصاصه قبل حدوث تلف في العزل. يتم التعبير عن هذا الحد بالمعادلة الأديباتية:
I²t ≤ K²S²
أين:
- I²t = طاقة التسريب من جهاز الحماية (A²s)
- K = ثابت المادة والعزل (A·s½/mm²)
- S = مساحة المقطع العرضي للموصل (mm²)
يمثل الثابت K مادة الموصل (النحاس أو الألومنيوم)، ونوع العزل (PVC، XLPE، EPR)، ودرجة الحرارة الأولية (عادةً 70 درجة مئوية للتشغيل المستمر)، ودرجة الحرارة النهائية المسموح بها (160 درجة مئوية لـ PVC، 250 درجة مئوية لـ XLPE). يوفر IEC 60364-5-54 قيم K موحدة.
قيم K القياسية للموصلات الشائعة
| مادة الموصل | نوع العزل | درجة الحرارة الأولية | درجة الحرارة النهائية | قيمة K (A·s½/mm²) |
|---|---|---|---|---|
| النحاس | بولي كلوريد الفينيل | 70 درجة مئوية | 160°C | 115 |
| النحاس | XLPE/EPR | 90°C | 250°C | 143 |
| النحاس | معدني (PVC) | 70 درجة مئوية | 160°C | 115 |
| ألومنيوم | بولي كلوريد الفينيل | 70 درجة مئوية | 160°C | 76 |
| ألومنيوم | XLPE/EPR | 90°C | 250°C | 94 |
مثال عملي للحساب
Scenario: تحقق مما إذا كان قاطع VIOX NSX160F (قدرة قطع 36 كيلو أمبير) يحمي بشكل كاف موصل نحاسي 10 مم² مع عزل PVC حيث يكون تيار الخطأ المحتمل 25 كيلو أمبير.
الخطوة 1: ابحث عن I²t للقاطع من منحنى الشركة المصنعة
- التيار المحتمل: 25 كيلو أمبير
- من منحنى ورقة بيانات VIOX NSX160F: I²t = 6×10⁵ A²s
الخطوة 2: حساب القدرة الحرارية للكابل
- K = 115 (نحاس PVC، من الجدول أعلاه)
- S = 10 مم²
- K²S² = 115² × 10² = 1.32×10⁶ A²s
الخطوة 3: تحقق من الحماية
- I²t للقاطع (6×10⁵) < K²S² للكابل (1.32×10⁶) ✓
- هامش الأمان: (1.32 – 0.6) / 1.32 = 54.51%
الختام: الكابل محمي بشكل كاف مع هامش أمان كبير.

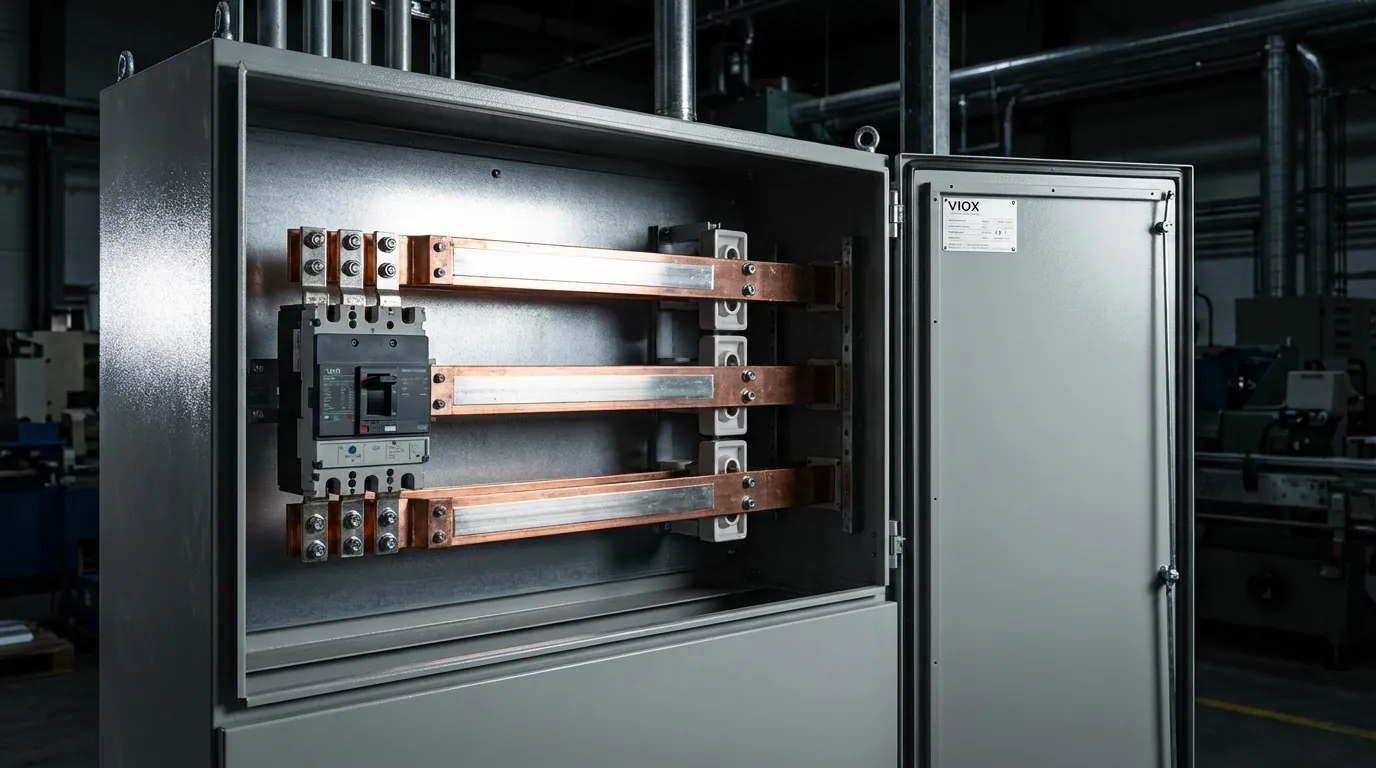

التحقق الحراري من القضبان الموصلة باستخدام I²t
لماذا تتطلب القضبان الموصلة اعتبارًا خاصًا
تواجه القضبان الموصلة في لوحات التوزيع والمفاتيح نفس الإجهاد الحراري الذي تواجهه الكابلات أثناء الأعطال، ولكن تختلف عملية التحقق الخاصة بها اختلافًا طفيفًا بسبب الهندسة وظروف التركيب. تتمتع قضبان النحاس أو الألومنيوم بموصلية حرارية ممتازة، ومع ذلك فإن ترتيبها المضغوط في اللوحات المغلقة يحد من تبديد الحرارة خلال فترة العطل القصيرة.
يتم تطبيق نفس مبدأ I²t، ولكن يجب على المهندسين مراعاة عامل تأثير الجلد AC (Kf) والأبعاد الدقيقة للموصل. بالنسبة للقضبان الموصلة النحاسية المستطيلة، يصبح حساب القدرة الحرارية على التحمل:
θk = θ0 + (I²t × Kf × ρ0) / (A² × c × γ × (1 + α0 × θ0))
أين:
- θk = درجة الحرارة النهائية (°C)
- θ0 = درجة الحرارة الأولية (عادةً 70 درجة مئوية للتشغيل المستمر)
- I²t = طاقة التسريب (A²s)
- Kf = معامل الفقد الإضافي AC (عادةً 1.0-1.5 اعتمادًا على التردد وأبعاد القضيب)
- ρ0 = المقاومة عند 0 درجة مئوية (1.65×10⁻⁸ Ω·m للنحاس)
- A = مساحة المقطع العرضي (م²)
- c = السعة الحرارية النوعية (395 J/(kg·K) للنحاس)
- γ = الكثافة (8900 كجم/م³ للنحاس)
- α0 = معامل درجة الحرارة (1/235 K⁻¹ للنحاس)
مثال محلول: ارتفاع درجة حرارة القضيب الموصل
معطيات: قضيب موصل نحاسي 100×10 مم، درجة حرارة أولية 70 درجة مئوية، محمي بقاطع تحديد التيار 160 أمبير، خطأ محتمل 100 كيلو أمبير.
الخطوة 1: الحصول على I²t للقاطع
- من منحنى الشركة المصنعة: I²t = 0.48×10⁶ A²s
الخطوة 2: حساب درجة الحرارة النهائية
- A = 100 مم × 10 مم = 1000 مم² = 1×10⁻³ م²
- Kf = 1.0 (متحفظ لهذه الهندسة)
- باستخدام الصيغة أعلاه:
θk = 70 + (0.48×10⁶ × 1.0 × 1.65×10⁻⁸) / ((1×10⁻³)² × 395 × 8900 × (1 + 1/235 × 70))
θk ≈ 70.8°C
نتيجة: ارتفاع درجة الحرارة أقل من 1 درجة مئوية، مما يدل على فعالية حماية تحديد التيار. بدون تحديد التيار، فإن نفس الخطأ البالغ 100 كيلو أمبير الذي يستمر 500 مللي ثانية سيرفع درجة حرارة القضيب الموصل إلى حوالي 95 درجة مئوية - لا يزال ضمن الحدود ولكن مع هامش أمان أقل بكثير.
يفسر هذا الاختلاف الكبير سبب تمكين قواطع تحديد التيار من استخدام قضبان موصلة أصغر وأكثر اقتصادا في تصميمات المفاتيح الحديثة مع الحفاظ على معايير السلامة.
المعايير ومتطلبات الامتثال
IEC 60947-2: المعيار الأساسي
يحكم IEC 60947-2 قواطع الدائرة ذات الجهد المنخفض ويفرض على الشركات المصنعة توفير منحنيات I²t لأجهزة تحديد التيار. يحدد المعيار:
- شروط الاختبار لتحديد قيم التسريب
- متطلبات دقة المنحنى (عادةً ±10% تفاوت)
- درجة الحرارة المحيطة الافتراضات (40 درجة مئوية للقواطع الصناعية)
- متطلبات التنسيق بين الأجهزة الأولية والثانوية
يجب أن تُظهر القواطع أداءً ثابتًا لـ I²t عبر نطاق قدرة القطع بالكامل، من الحد الأدنى إلى تيار الدائرة القصيرة المقنن.
الاختلافات القياسية الإقليمية
| المنطقة | المعيار الأساسي | الاختلافات الرئيسية |
|---|---|---|
| أوروبا | IEC 60947-2 | منحنيات I²t المباشرة مطلوبة في أوراق البيانات |
| أمريكا الشمالية | UL 489 | مخططات التسريب اختيارية؛ جداول التنسيق أكثر شيوعًا |
| الصين | GB 14048.2 | بناءً على IEC 60947-2 مع تعديلات طفيفة |
| أستراليا | AS/NZS 60947.2 | مطابقة لمعايير اللجنة الكهروتقنية الدولية (IEC) مع متطلبات التركيب المحلية |
تكامل معايير الكابلات
قيم التحمل الحراري للموصلات (معاملات K) مستمدة من معايير تكميلية:
- IEC 60364-5-54: متطلبات التركيب وقيم K للتركيبات الثابتة
- IEC 60502: كابلات الطاقة ذات العزل المبثوق
- BS 7671: لوائح الأسلاك في المملكة المتحدة (متوافقة مع معايير اللجنة الكهروتقنية الدولية)
يجب على المهندسين التأكد من أن جهاز الحماية (وفقًا للمعيار IEC 60947-2) وحجم الموصل (وفقًا للمعيار IEC 60364-5-54) يتم التحقق منهما معًا لضمان الامتثال الكامل.

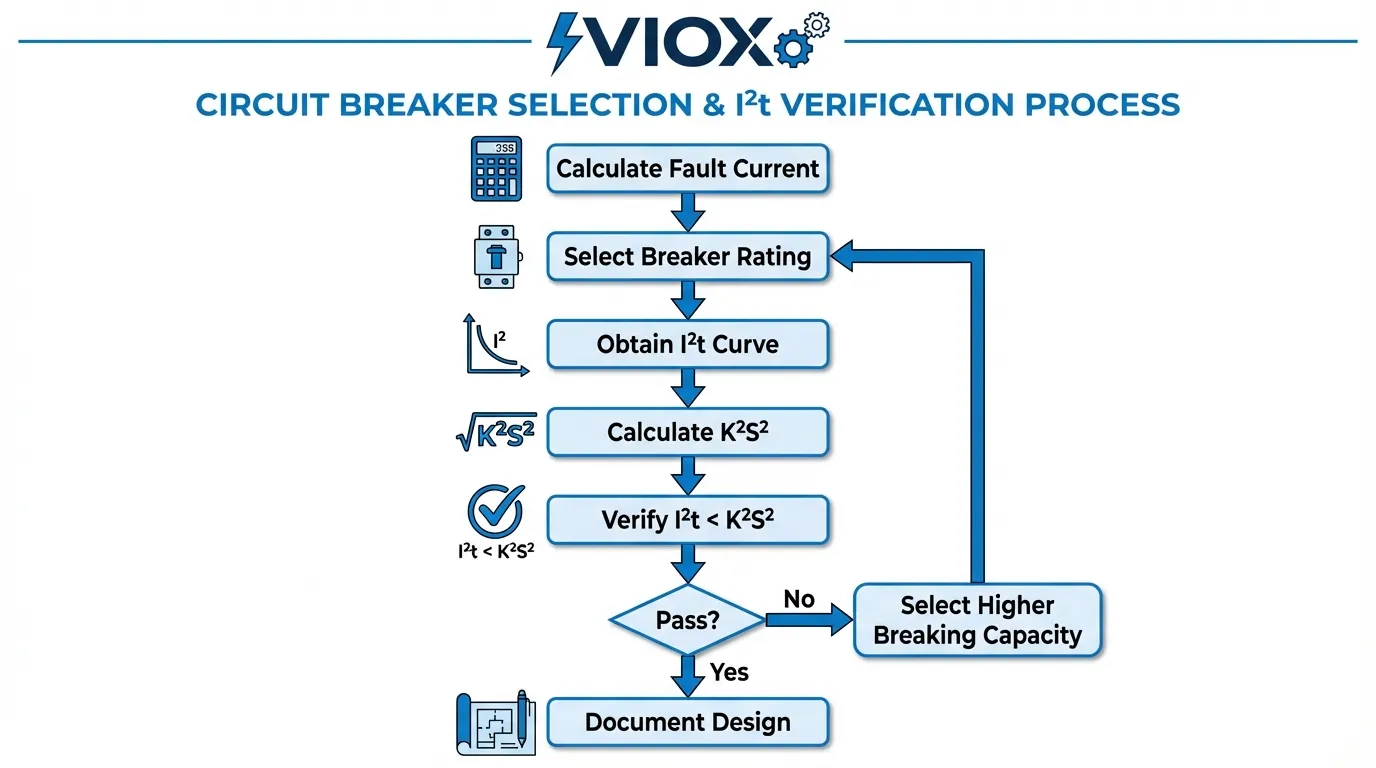

تطبيق عملي: سير عمل تصميم اللوحة
عملية الاختيار للتركيبات الجديدة
عند تصميم لوحة توزيع كهربائية، اتبع سير العمل المنهجي هذا لضمان الحماية الحرارية المناسبة:
المرحلة الأولى: تحليل النظام
- حساب أقصى تيار قصر محتمل في كل نقطة توزيع باستخدام بيانات مقاومة النظام
- تحديد جميع أنواع الموصلات وأحجامها ومواد العزل في التركيب
- تحديد ظروف درجة الحرارة المحيطة وأي عوامل تخفيض
المرحلة الثانية: اختيار جهاز الحماية
- تحديد تصنيفات قواطع الدائرة بناءً على متطلبات تيار الحمل
- التحقق من أن قدرة القطع تتجاوز تيار العطل المحتمل
- اختيار قواطع من النوع المحدد للتيار حيث تكون مستويات العطل عالية (> 10 كيلو أمبير) أو الموصلات صغيرة (<16 مم²)
المرحلة الثالثة: التحقق الحراري
- الحصول على منحنيات I²t من الشركة المصنعة للقواطع للأجهزة المحددة
- حساب قدرة التحمل الحراري للموصل (K²S²) لكل دائرة
- التحقق من أن I²t للقاطع < K²S² للموصل لتيار العطل المحتمل
- توثيق هوامش الأمان (يوصى بحد أدنى 20٪)
المرحلة الرابعة: فحص التنسيق
- التحقق من الانتقائية بين أجهزة الحماية في المنبع والمصب
- التأكد من أن قيم I²t للحماية الاحتياطية لا تتجاوز حدود الموصل في المصب
- مراجعة جداول التنسيق الخاصة بالشركة المصنعة لمجموعات الأجهزة
سيناريوهات التحديث والتطوير
غالبًا ما تتطلب التركيبات الحالية تقييمًا عند زيادة الحمل أو تغير مستويات العطل بسبب ترقيات المرافق. تصبح عملية التحقق من I²t حاسمة:
Scenario: يضيف مرفق محولًا جديدًا، مما يزيد تيار العطل المتاح من 15 كيلو أمبير إلى 35 كيلو أمبير في لوحة التوزيع الرئيسية.
التحليل المطلوب:
- مراجعة منحنيات I²t الحالية للقاطع عند مستوى العطل الجديد (35 كيلو أمبير)
- إعادة التحقق من جميع قدرات التحمل الحراري للموصلات في المصب
- التحقق مما إذا كانت القضبان الموصلة الحالية لا تزال كافية
- تقييم الحاجة إلى قواطع محددة للتيار إذا تجاوزت القواطع القياسية الآن حدود I²t للموصل
يكشف هذا التحليل بشكل متكرر أن القواطع القياسية الحالية، على الرغم من أنها تتمتع بقدرة قطع كافية، تسمح بقيمة I²t مفرطة عند مستوى العطل الأعلى. غالبًا ما يوفر الترقية إلى قواطع محددة للتيار الحل الأكثر اقتصادا مقارنة باستبدال جميع الموصلات ذات الحجم الصغير.
أخطاء التصميم الشائعة وكيفية تجنبها
الخطأ الأول: افتراض أن جميع القواطع محددة للتيار
المشكلة: لا توفر جميع قواطع الدائرة تحديدًا كبيرًا للتيار. غالبًا ما يكون للقواطع الحرارية المغناطيسية القياسية، وخاصة الأحجام الأكبر (> 630 أمبير)، تأثير ضئيل في تحديد التيار. قد تُظهر منحنيات I²t الخاصة بها قيمًا أقل قليلاً من طاقة العطل غير المحدودة.
الحل: تحقق دائمًا من نوع القاطع واحصل على منحنيات I²t الفعلية من الشركة المصنعة. لا تفترض تحديد التيار بناءً على قدرة القطع وحدها. يعد أداء تحديد التيار ميزة تصميم محددة، وليس سمة تلقائية لقدرة القطع العالية.
الخطأ الثاني: استخدام تيار الذروة بدلاً من RMS
المشكلة: يخلط المهندسون أحيانًا بين تيار المرور الذروي (Ip) الموضح على منحنيات التحديد وقيمة تيار RMS اللازمة لحسابات I²t. يمكن أن يؤدي ذلك إلى أخطاء بنسبة 40٪ أو أكثر.
الحل: تستخدم منحنيات I²t دائمًا تيار RMS المتماثل المحتمل على المحور السيني. إذا قمت بحساب تيار الذروة غير المتماثل، فاقسم على √2 × κ (حيث κ هو عامل الذروة، عادةً 1.8-2.0) للحصول على قيمة RMS لقراءة المنحنى.
الخطأ الثالث: تجاهل الموصلات المتوازية
المشكلة: عندما يتم توصيل موصلات متعددة بالتوازي لكل طور (وهو أمر شائع في التركيبات الكبيرة)، يقوم بعض المهندسين بضرب قيمة K²S² بشكل غير صحيح في عدد الموصلات. هذا خطأ لأن تيار العطل ينقسم بين المسارات المتوازية، لكن طاقة I²t تؤثر على كل موصل على حدة.
الحل: بالنسبة للموصلات المتوازية، تحقق من أن I²t للقاطع أقل من K²S² لموصل واحد. يتم بالفعل احتساب تقسيم تيار العطل في حساب مقاومة النظام الذي حدد التيار المحتمل.
الخطأ الرابع: إهمال تأثيرات درجة الحرارة المحيطة
المشكلة: تفترض قيم K في الجداول القياسية درجات حرارة أولية محددة (عادةً 70 درجة مئوية للتشغيل المستمر). قد يكون للتركيبات في البيئات الحارة (درجة حرارة محيطة> 40 درجة مئوية) أو ذات عوامل الحمل العالية درجات حرارة أولية أعلى للموصل، مما يقلل من قدرة التحمل الحراري.
الحل: بالنسبة لدرجات الحرارة المحيطة المرتفعة أو عوامل الحمل العالية، إما:
- استخدم قيم K المعدلة من الملحق A للمعيار IEC 60364-5-54
- قم بتطبيق عامل تخفيض درجة الحرارة على نتيجة K²S²
- تأكد من أن I²t للقاطع يوفر هامش أمان إضافي (> 30٪)
موضوعات متقدمة: تحديد الطاقة وقوس الفلاش
دور I²t في تقليل مخاطر قوس الفلاش
تستخدم حسابات طاقة حادث قوس الفلاش وفقًا للمعيار IEEE 1584 تقليديًا منحنى التيار الزمني للقاطع لتحديد وقت الفصل. ومع ذلك، بالنسبة للقواطع المحددة للتيار التي تعمل في منطقتها اللحظية، تبالغ هذه الطريقة بشكل كبير في تقدير طاقة الحادث الفعلية.
أظهرت الأبحاث أن استخدام قيمة I²t لحساب طاقة قوس الفلاش يوفر نتائج أكثر دقة للأجهزة المحددة للتيار. العلاقة هي:
طاقة الحادث (كالوري/سم²) ∝ √(I²t) / D²
حيث D هي مسافة العمل. يمكن لهذا النهج أن يقلل من طاقة الحادث المحسوبة بنسبة 50-70٪ مقارنة بطرق منحنى التيار الزمني، مما قد يقلل من فئات معدات الوقاية الشخصية المطلوبة وتحسين سلامة العمال.
اعتبارات التنسيق والانتقائية
تتطلب الانتقائية المناسبة أن يعمل فقط القاطع الأقرب إلى العطل، مع ترك الأجهزة في المنبع مغلقة. من منظور I²t، هذا يعني:
- التمييز في الطاقة: يجب أن تتجاوز قيمة I²t لقاطع المنبع في موقع العطل إجمالي طاقة الفصل لقاطع المصب
- التمييز الزمني: يجب أن يظل جهاز المنبع مغلقًا لفترة كافية حتى يقوم جهاز المصب بإزالة العطل
- التمييز الحالي: في بعض الحالات، يرى الجهاز الموجود في المنبع تيارًا منخفضًا فقط بسبب مقاومة الجهاز الموجود في المصب.
توفر الشركات المصنعة جداول تنسيق توضح مجموعات الأجهزة التي تحقق الانتقائية، ولكن فهم علاقات I²t الأساسية يساعد المهندسين على اتخاذ قرارات مستنيرة عندما لا تغطي الجداول سيناريوهات محددة.
الوجبات الرئيسية
- منحنيات I²t تحدد كمية الطاقة الحرارية. التي تسمح قواطع الدائرة بمرورها أثناء انقطاع التيار الناتج عن الأعطال، وتقاس بوحدة أمبير مربع ثانية (A²s).
- قواطع الدائرة المحددة للتيار. يمكن أن تقلل من طاقة العطل بمقدار 1000 ضعف أو أكثر مقارنة بالأجهزة غير المحددة للتيار، مما يتيح استخدام أحجام أصغر للموصلات.
- تتطلب قراءة منحنيات I²t خمس خطوات.: حساب التيار المتوقع، وتحديده على المحور السيني، وتتبعه إلى منحنى القاطع، وقراءة قيمة المحور الصادي، والمقارنة مع قدرة تحمل الموصل.
- قدرة التحمل الحراري للموصل. يتم حسابها باستخدام K²S²، حيث تعتمد K على نوع المادة والعزل، و S هي مساحة المقطع العرضي.
- صيغة التحقق بسيطة.: يجب أن يكون I²t للقاطع أقل من K²S² للموصل عند مستوى تيار العطل المتوقع.
- الامتثال للمعايير يتطلب اتباع IEC 60947-2 للقواطع و IEC 60364-5-54 لتحديد حجم الموصل.
- الأخطاء الشائعة تتضمن قيم RMS/peak مربكة، بافتراض أن جميع القواطع تحد من التيار، وإهمال تأثيرات درجة الحرارة المحيطة.
- التحقق من القضبان الموصلة. يستخدم نفس مبدأ I²t ولكنه يتطلب حسابات إضافية لارتفاع درجة الحرارة.
- حسابات الوميض القوسي. تستفيد من بيانات I²t، وغالبًا ما تقلل من تقديرات طاقة الحوادث لقواطع الدائرة المحددة للتيار.
- Coordination and selectivity تعتمد على علاقات I²t المناسبة بين أجهزة الحماية الموجودة في المنبع والمصب.
الأسئلة المتداولة
س: هل يمكنني استخدام منحنيات I²t لقواطع التيار المستمر؟
ج: نعم، ولكن بحذر. تحتوي قواطع التيار المستمر على منحنيات I²t، ولكن تأثير تحديد التيار يكون أقل وضوحًا بشكل عام من قواطع التيار المتردد بسبب عدم وجود أصفار تيار طبيعية. استخدم دائمًا منحنيات خاصة بالتيار المستمر ولا تطبق أبدًا بيانات قاطع التيار المتردد على تطبيقات التيار المستمر. تعرف على المزيد حول تحديد حجم قاطع التيار المستمر..
س: ماذا لو كان تيار العطل المتوقع الخاص بي أقل من نقطة البداية للمنحنى؟
ج: تبدأ معظم منحنيات I²t عند التيارات التي يبدأ عندها عمل تحديد التيار (عادةً 3-5 أضعاف التيار المقنن). تحت هذا الحد، يعمل القاطع في منطقته الحرارية أو المغناطيسية دون قيود كبيرة. بالنسبة لهذه التيارات المنخفضة، استخدم منحنى التيار الزمني لحساب I²t كالتالي: I²t = I² × وقت الفصل.
س: كم مرة يجب علي إعادة التحقق من حماية I²t في التركيبات الحالية؟
ج: إعادة التحقق مطلوبة عندما: (1) تؤدي ترقيات المرافق إلى زيادة تيار العطل المتاح، (2) يتم استبدال الموصلات أو تمديد الدوائر، (3) يتم تغيير أجهزة الحماية، أو (4) تتم إضافة أحمال كبيرة. كأفضل ممارسة، قم بالمراجعة أثناء دراسات النظام الكهربائي الدورية (عادةً كل 5 سنوات). فهم منحنيات الفصل. يساعد في تحديد متى تؤثر التغييرات على الحماية.
س: هل تحتوي قواطع الدائرة المصغرة (MCBs) على منحنيات I²t؟
ج: نعم، تحتوي MCBs وفقًا للمعيار IEC 60898-1 على قيم I²t قصوى موحدة بناءً على قدرة القطع الخاصة بها (6 كيلو أمبير، 10 كيلو أمبير، إلخ) ونوع المنحنى (B، C، D). ومع ذلك، لا تنشر الشركات المصنعة دائمًا منحنيات مفصلة. للتحقق الدقيق، اطلب بيانات I²t من الشركة المصنعة أو استخدم القيم القصوى المتحفظة من الملحق D من IEC 60898-1. مقارنة قدرة قطع MCB. يوفر سياقًا إضافيًا.
س: هل يمكنني الاستيفاء بين المنحنيات لتقييمات القاطع المختلفة؟
ج: لا، لا تقم أبدًا بالاستيفاء بين تقييمات القاطع المختلفة على منحنيات I²t. لكل تقييم خصائص داخلية فريدة تؤثر على تحديد التيار. إذا لم يتم عرض التقييم المطلوب، فاطلب بيانات محددة من الشركة المصنعة أو استخدم منحنى التقييم الأعلى التالي للحصول على نتائج متحفظة.
س: ما هو الفرق بين تقييمات I²t و Icw على MCCBs؟
ج: Icw (تيار التحمل قصير الوقت) هو التيار الذي يمكن للقاطع أن يحمله لفترة محددة (عادةً ثانية واحدة) دون التعثر، ويستخدم للتنسيق. I²t هي الطاقة الحرارية التي يسمح القاطع بمرورها عندما يتعثر. إنها تخدم أغراضًا مختلفة: Icw للانتقائية، I²t لحماية الموصل. شرح التأخير قصير الوقت لـ MCCB. يغطي هذا التمييز بالتفصيل.
الخلاصة: دمج I²t في عملية التصميم الخاصة بك.
إن فهم وتطبيق منحنيات I²t لقاطع الدائرة بشكل صحيح يحول الحماية الحرارية من مصدر قلق نظري إلى أداة تصميم عملية. تستغرق عملية التحقق - قراءة المنحنيات وحساب قدرة تحمل الموصل وتأكيد الهوامش الكافية - دقائق فقط لكل دائرة ولكنها تمنع الأعطال المكلفة والمخاطر المتعلقة بالسلامة.
تواجه التركيبات الكهربائية الحديثة مستويات متزايدة من تيار العطل مع تعزيز شبكات المرافق وانتشار التوليد الموزع. في الوقت نفسه، تدفع الضغوط الاقتصادية إلى تحديد حجم الموصل نحو الحد الأدنى من القيم المقبولة. هذا التقارب يجعل التحقق من I²t ليس مجرد توصية بل ضروريًا للتصميمات الآمنة والمتوافقة مع التعليمات البرمجية.
توفر VIOX Electric منحنيات I²t شاملة ودعمًا فنيًا لجميع قواطع الدائرة المحددة للتيار في مجموعة منتجاتنا. يساعد فريقنا الهندسي في حسابات التحقق الحراري ويمكنه التوصية بتحديدات القاطع المثالية للتطبيقات الصعبة حيث تقترب مستويات العطل من الحدود الحرارية للموصل.
بالنسبة للتركيبات المعقدة التي تتضمن مستويات تنسيق متعددة., اختيار قضبان التوزيع, أو التطبيقات المتخصصة مثل. صناديق تجميع الطاقة الشمسية, استشر مهندسين كهربائيين ذوي خبرة يفهمون كلاً من المبادئ النظرية والتطبيق العملي لاستراتيجيات الحماية القائمة على I²t.
إن الاستثمار في التحقق الحراري المناسب يؤتي ثماره من خلال تعزيز السلامة وتقليل تلف المعدات أثناء الأعطال وخفض تكاليف التأمين والامتثال للرموز الكهربائية المتزايدة الصرامة في جميع أنحاء العالم. اجعل تحليل منحنى I²t خطوة قياسية في عملية اختيار قاطع الدائرة الخاص بك - ستقدر الموصلات وعملائك ذلك.
