Trả Lời Nhanh: Dây dẫn điện dẫn dòng điện từ bảng điện đến các thiết bị, dây tải dẫn dòng điện từ công tắc đến các thiết bị, và dây trung tính cung cấp đường dẫn cho dòng điện trở về bảng điện. Việc hiểu rõ những khác biệt này rất quan trọng để đảm bảo an toàn khi vận hành điện và mạch điện hoạt động bình thường.
⚠️ CẢNH BÁO AN TOÀN QUAN TRỌNG ⚠️
Làm việc với hệ thống dây điện có thể gây chết người. Luôn tắt nguồn điện khi máy cắt, sử dụng máy kiểm tra điện áp để xác nhận mạch đã được ngắt điện và tham khảo ý kiến thợ điện được cấp phép nếu có bất kỳ công việc điện nào vượt quá hiểu biết cơ bản. Hướng dẫn này chỉ nhằm mục đích giáo dục.
Định nghĩa chính: Hiểu từng loại dây
Dây dẫn (Dây nóng)
Các dây điện là dây dẫn điện dẫn điện từ cầu dao của tủ điện đến các thiết bị điện, công tắc hoặc ổ cắm. Dây này mang toàn bộ điện áp (thường là 120V hoặc 240V trong các ứng dụng dân dụng) và được coi là "nóng" hoặc có điện.
Đặc trưng:
- Luôn luôn có điện khi cầu dao được bật
- Mang điện áp từ bảng điện
- Thông thường là màu đen, đỏ hoặc các màu khác (không bao giờ là màu trắng hoặc xanh lá cây)
- Phải được xử lý hết sức thận trọng
Dây tải (Chuyển mạch nóng)
Các dây tải dẫn dòng điện từ công tắc đến thiết bị mà nó điều khiển (như đèn chiếu sáng hoặc ổ cắm). Nó chỉ được cấp điện khi công tắc ở vị trí "bật".
Đặc trưng:
- Chỉ được cấp điện khi công tắc đóng
- Dẫn dòng điện từ công tắc đến thiết bị điện
- Thường có cùng màu với dây điện nhưng được đánh dấu khác nhau
- Kiểm soát chức năng bật/tắt của thiết bị
Dây trung tính
Các dây trung tính cung cấp đường dẫn cho dòng điện chảy ngược về bảng điện, hoàn thiện mạch điện. Nó dẫn dòng điện nhưng ở điện thế bằng không so với đất.
Đặc trưng:
- Luôn có màu trắng hoặc xám (yêu cầu của NEC)
- Mang dòng điện trở lại bảng điều khiển
- Kết nối với thanh cái trung tính trong bảng điện
- Yêu cầu đối với hầu hết các mạch 120V

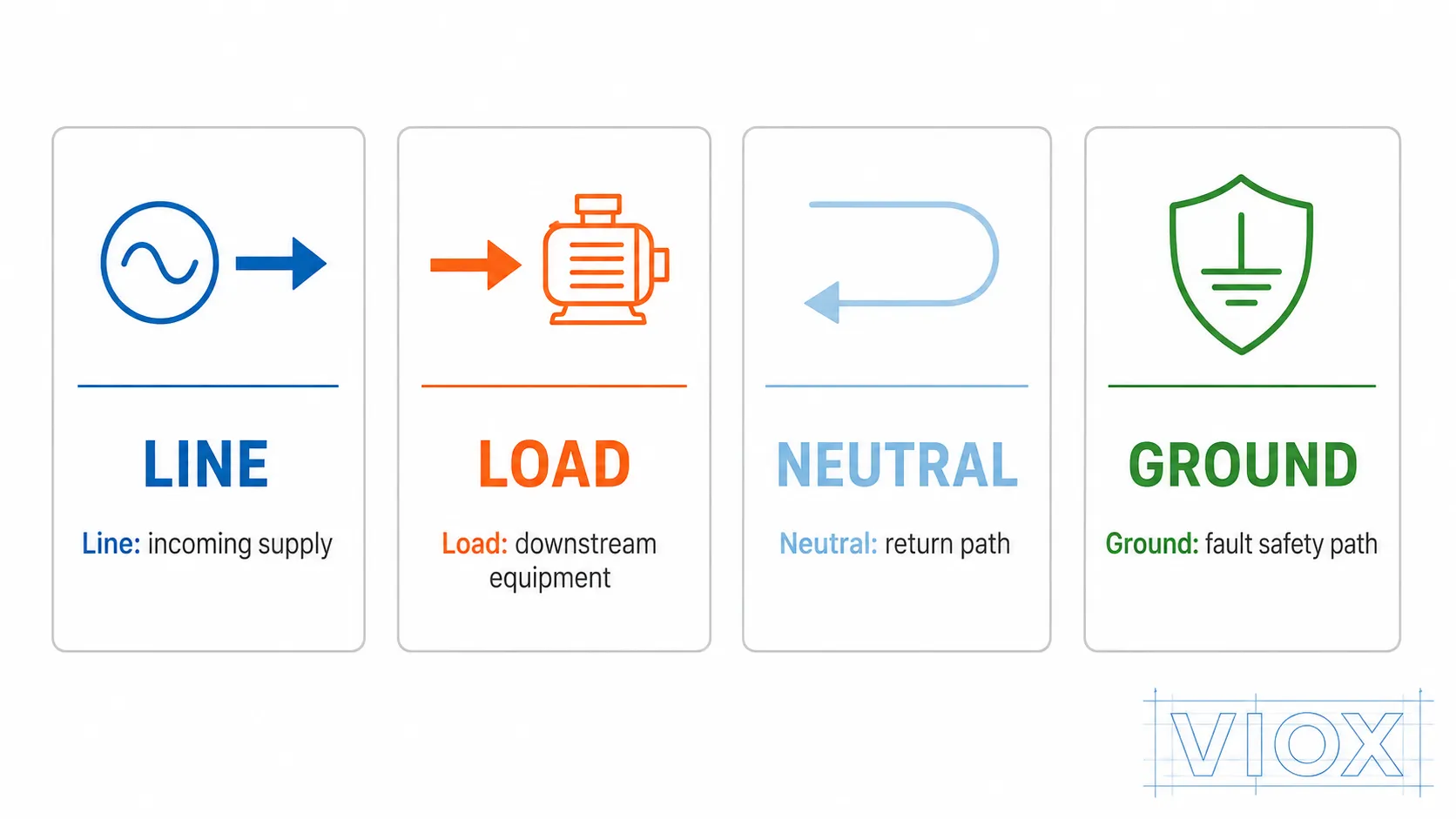

So sánh đầy đủ: Dây dòng so với dây tải so với dây trung tính
| Năng | Dây điện | Dây tải | Dây trung tính |
|---|---|---|---|
| Chức năng | Mang lại sức mạnh từ bảng điều khiển | Mang nguồn điện từ công tắc đến thiết bị | Trả lại dòng điện cho bảng điều khiển |
| Áp | Điện áp đầy đủ (120V/240V) | Điện áp đầy đủ khi công tắc bật | 0V (so với mặt đất) |
| Mã màu | Đỏ, màu xanh, màu sắc khác | Giống như dòng (được đánh dấu khác nhau) | Chỉ có màu trắng hoặc xám |
| Luôn tràn đầy năng lượng | Có (khi cầu dao được bật) | Không (chỉ khi bật công tắc) | Không (mang dòng điện trở về) |
| Rủi ro an toàn | Rủi ro cao nhất – luôn nóng | Nguy cơ cao khi bật công tắc | Rủi ro thấp hơn nhưng vẫn nguy hiểm |
| Mã NEC | Điều 200.6 (nhận dạng) | Điều 200.6 (nhận dạng) | Điều 200.6 (chỉ màu trắng/xám) |
| Điểm kết nối | Từ máy cắt/bảng điều khiển | Từ đầu ra chuyển mạch | Đến thanh cái trung tính |
| Vai trò mạch | Nguồn điện | Cung cấp điện có kiểm soát | Hoàn thành mạch |
Ứng dụng và trường hợp sử dụng trong thế giới thực

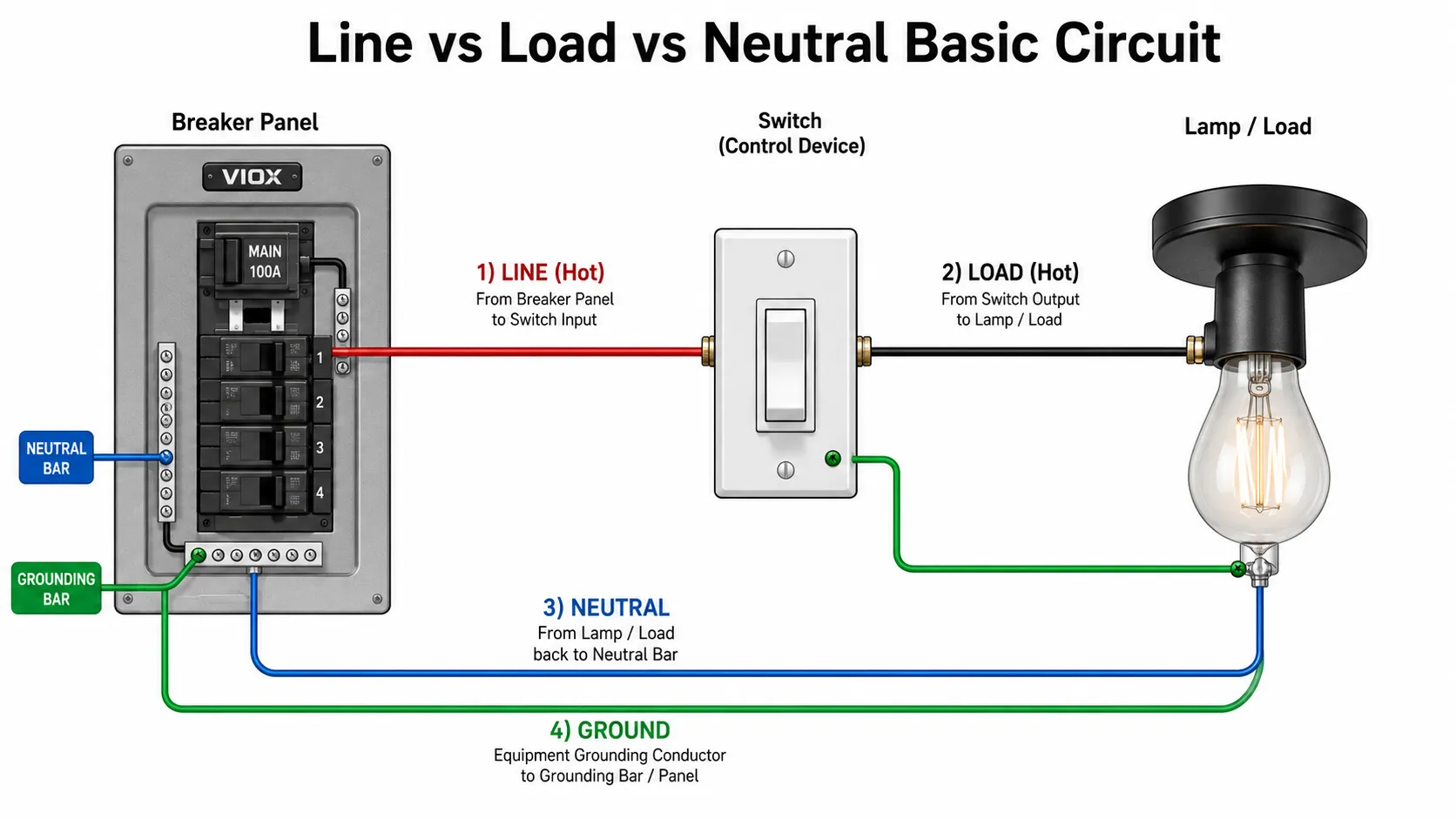

Sơ đồ đấu dây công tắc đèn tiêu chuẩn
Trong quá trình lắp đặt công tắc đèn thông thường:
- Dây điện đi vào hộp công tắc từ bảng điện
- Dây tải thoát khỏi hộp công tắc đến thiết bị chiếu sáng
- Dây trung tính bỏ qua công tắc và kết nối trực tiếp với đồ đạc
- Dây nối đất kết nối với công tắc và đồ đạc để đảm bảo an toàn

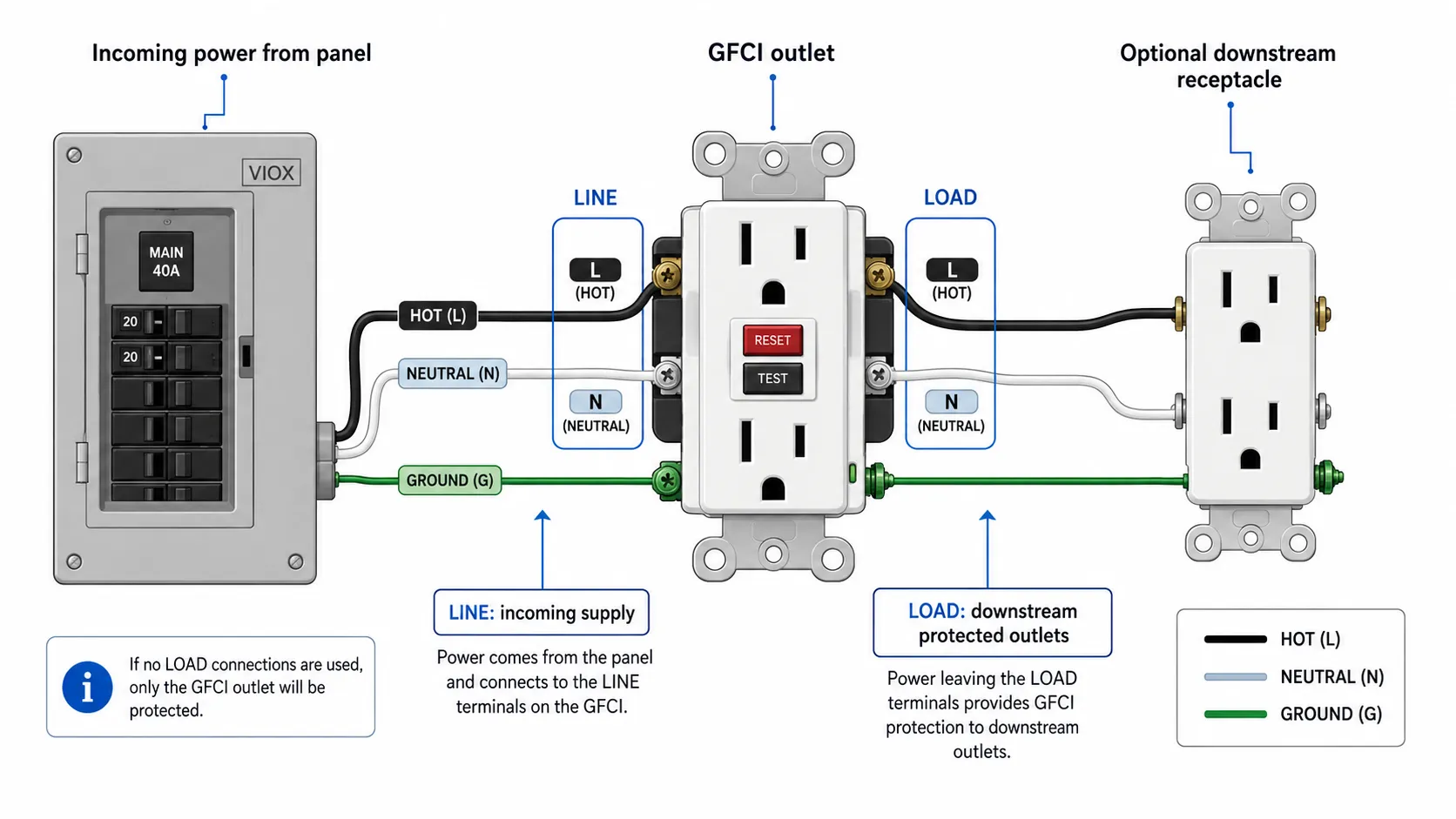

Lắp đặt ổ cắm GFCI
Ổ cắm GFCI yêu cầu kết nối cụ thể:
- Thiết bị đầu cuối đường dây kết nối với dây dẫn từ bảng điện
- Thiết bị đầu cuối tải kết nối với các ổ cắm hạ lưu để bảo vệ
- Dây trung tính phải kết nối với các đầu cuối chính xác để đảm bảo chức năng GFCI hoạt động bình thường
Ứng dụng chuyển mạch ba chiều
Công tắc ba chiều sử dụng:
- Thiết bị đầu cuối chung kết nối với đường dây hoặc dây tải
- Dây du lịch mang dòng điện chuyển mạch giữa các công tắc
- Dây trung tính cung cấp đường dẫn trả về (thường được yêu cầu đối với các công tắc thông minh)
💡 Mẹo của chuyên gia để nhận dạng dây
Mẹo #1: Sử dụng máy kiểm tra điện áp không tiếp xúc
Luôn kiểm tra dây điện bằng máy kiểm tra điện áp đáng tin cậy trước khi chạm vào. Dây điện sẽ hiển thị điện áp khi cầu dao được bật, dây điện chỉ tải khi công tắc được bật.
Mẹo #2: Tuân theo Mã màu NEC
- Trắng hoặc xám = trung tính (không bao giờ sử dụng cho màu nóng)
- Xanh hoặc trống = mặt đất
- Tất cả các màu khác có thể nóng (màu dòng hoặc màu tải)
Mẹo #3: Ghi nhãn mọi thứ
Thợ điện chuyên nghiệp luôn dán nhãn đường dây và dây tải trong quá trình lắp đặt. Sử dụng băng dính điện hoặc bút đánh dấu dây để xác định các kết nối.
Mẹo #4: Kiểm tra Đai ốc dây và Kết nối
Kết nối lỏng lẻo có thể gây cháy. Đảm bảo tất cả các đai ốc và kết nối đều chặt chẽ trước khi cấp điện cho mạch điện.

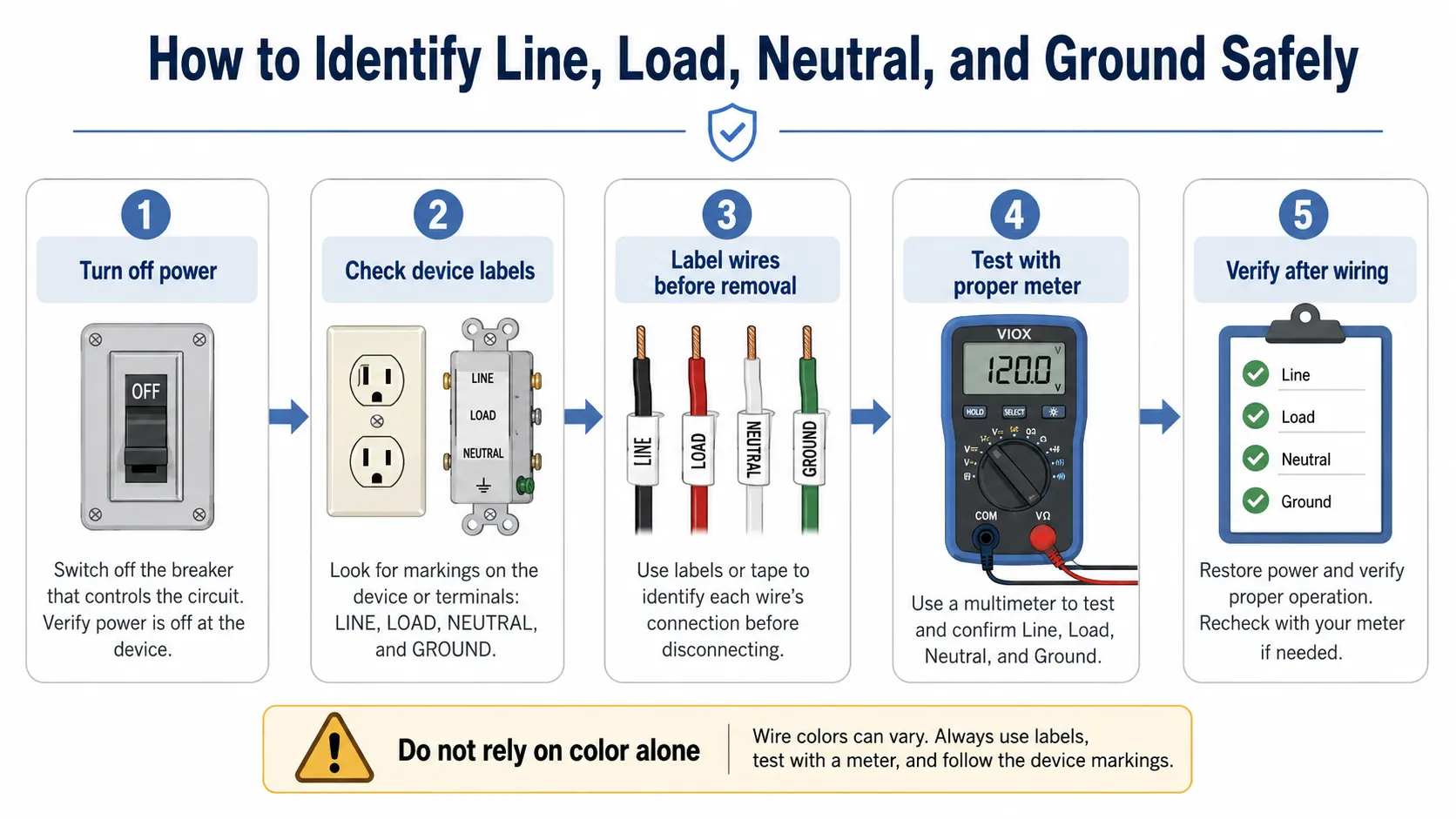

Quy trình nhận dạng dây từng bước
Bước 1: Tắt nguồn
- Xác định đúng cầu dao trong bảng điện của bạn
- Tắt cầu dao
- Kiểm tra mạch bằng máy kiểm tra điện áp
- Xác nhận không có điện áp
Bước 2: Kiểm tra màu dây
- Tìm dây màu trắng hoặc xám (trung tính)
- Xác định dây màu đen, đỏ hoặc màu khác (nóng)
- Lưu ý bất kỳ nhãn hoặc dấu hiệu nào trên dây
Bước 3: Theo dõi đường đi của dây
- Theo dõi các dây từ bảng điện (đường dây)
- Xác định dây dẫn đến thiết bị (tải)
- Xác định vị trí kết nối trung tính với các thiết bị
Bước 4: Kiểm tra bằng Đồng hồ vạn năng (Tắt nguồn)
- Đặt đồng hồ vạn năng ở chế độ liên tục
- Kiểm tra giữa dây trung tính nghi ngờ và dây đất
- Kiểm tra đường dẫn dây bằng thử nghiệm tính liên tục
Những lỗi lắp đặt phổ biến và các vấn đề an toàn
Lỗi #1: Nhầm lẫn đường dây và tải trên GFCI
Vấn đề: GFCI không hoạt động bình thường hoặc không thể thiết lập lại
Giải pháp: Dây điện lưới phải kết nối với các đầu cuối LINE, dây tải phải kết nối với các đầu cuối LOAD
Lỗi #2: Sử dụng dây trung tính làm dây nóng
Vấn đề: Vi phạm quy định nguy hiểm có thể gây ra hỏa hoạn
Giải pháp: Không bao giờ sử dụng dây màu trắng hoặc màu xám làm dây dẫn nóng
Lỗi #3: Kết nối trung tính không đúng cách
Vấn đề: Mạch không hoạt động hoặc gây ra điện áp nguy hiểm trên các bộ phận kim loại
Giải pháp: Tất cả các dây trung tính phải trở về thanh cái trung tính trong bảng điều khiển
Sai lầm #4: Kết nối bị đâm sau lưng
Vấn đề: Kết nối lỏng lẻo gây ra hồ quang và hỏa hoạn
Giải pháp: Thay vào đó hãy sử dụng đai ốc dây hoặc kết nối đầu cuối thích hợp
Khi nào nên gọi thợ điện chuyên nghiệp
Bạn nên luôn tham khảo ý kiến của thợ điện có giấy phép để:
- Công việc bảng điều khiển – Bất kỳ công việc nào bên trong tủ điện
- Mạch mới – Thêm mạch điện mới vào nhà bạn
- Mã phù hợp – Đảm bảo công việc đáp ứng các quy định về điện tại địa phương
- Yêu cầu giấy phép – Công việc yêu cầu giấy phép điện
- Hệ thống dây điện phức tạp – Công tắc ba chiều, lắp đặt nhà thông minh
- Xử lý sự cố – Sự cố điện bí ẩn hoặc cầu dao điện thường xuyên bị ngắt
Yêu cầu chứng nhận: Hầu hết các công việc về điện đều yêu cầu giấy phép và giấy phép hợp lệ. Hãy kiểm tra với sở xây dựng địa phương để biết các yêu cầu cụ thể tại khu vực của bạn.
Tiêu chuẩn và tham chiếu mã điện
Điện quốc gia Mã (ĐƯỢC...) yêu Cầu:
- Điều 200.6: Nhận dạng dây trung tính (trắng/xám)
- Điều 200.7: Sử dụng dây dẫn màu trắng/xám
- Điều 210.5: Mã màu cho các mạch nhánh
- Điều 110.14: Kết nối và đầu cuối điện
Các biến thể mã địa phương:
Luôn kiểm tra các quy định về điện tại địa phương vì chúng có thể hạn chế hơn so với NEC. Một số khu vực yêu cầu:
- Thiết bị ngắt mạch hồ quang điện (AFCI)
- Bảo vệ GFCI bổ sung
- Phương pháp đấu dây cụ thể
- Thợ điện được cấp phép cho mọi công việc
Hướng dẫn tham khảo nhanh về các loại dây
Thông tin nhanh về dây điện:
- ✓ Luôn nóng khi cầu dao bật
- ✓ Lấy điện từ bảng điện
- ✓ Bất kỳ màu nào ngoại trừ màu trắng, xám hoặc xanh lá cây
- ✓ Rủi ro an toàn cao nhất – kiểm tra trước khi chạm vào
Thông tin nhanh về dây tải:
- ✓ Chỉ nóng khi bật công tắc
- ✓ Dẫn nguồn từ công tắc đến thiết bị
- ✓ Cùng màu với dây điện (đánh dấu khác nhau)
- ✓ Kiểm soát hoạt động của thiết bị
Thông tin nhanh về dây trung tính:
- ✓ Luôn luôn có màu trắng hoặc xám
- ✓ Trả lại dòng điện cho bảng điện
- ✓ Kết nối với thanh cái trung tính
- ✓ Cần thiết cho hầu hết các mạch 120V
Những Câu Hỏi Thường
H: Tôi có thể sử dụng dây màu trắng làm dây nóng nếu tôi đánh dấu nó không?
A: Không, điều này vi phạm Quy định Điện Quốc gia. Dây màu trắng và xám chỉ được sử dụng làm dây trung tính hoặc dây nối đất trong một số trường hợp cụ thể.
H: Làm sao để biết dây nào là dây lưới và dây nào là dây tải trên công tắc?
A: Sử dụng bút thử điện khi công tắc đã tắt. Dây nguồn sẽ hiển thị điện áp, dây tải sẽ không hiển thị cho đến khi công tắc được bật.
H: Tôi có thể tự mình làm việc trên dây điện một cách an toàn không?
A: Chủ nhà chỉ nên thực hiện những công việc cơ bản như thay ổ cắm hoặc công tắc, và chỉ thực hiện khi có biện pháp phòng ngừa an toàn thích hợp. Luôn tắt nguồn điện và kiểm tra mạch điện.
H: Điều gì xảy ra nếu tôi kết nối đường dây và tải dây ngược lại?
A: Trên hầu hết các thiết bị, tính năng này sẽ không hoạt động bình thường. Trên các ổ cắm GFCI, chức năng bảo vệ GFCI sẽ không hoạt động, gây ra nguy cơ an toàn nghiêm trọng.
H: Tại sao một số mạch điện không có dây trung tính?
A: Các mạch chuyển mạch cũ thường không có dây trung tính vì chúng không bắt buộc. Quy định hiện đại yêu cầu phải có dây trung tính trong hầu hết các hộp chuyển mạch cho thiết bị thông minh.
H: Tôi có thể kết nối nhiều dây trung tính với nhau không?
A: Chỉ trong những điều kiện cụ thể và theo quy định. Kết nối trung tính không đúng cách có thể gây ra tình huống nguy hiểm.
H: Sự khác biệt giữa dây trung tính và dây nối đất là gì?
A: Dây trung tính dẫn dòng điện trở về trong quá trình hoạt động bình thường, trong khi dây nối đất cung cấp khả năng bảo vệ an toàn trong điều kiện có sự cố.
H: Đèn LED có cần dây trung tính không?
A: Hầu hết các thiết bị đèn LED đều cần dây trung tính để hoạt động bình thường. Một số công tắc thông minh cũng cần dây trung tính.
Khuyến nghị lắp đặt chuyên nghiệp
Để đảm bảo an toàn và tuân thủ quy định, chúng tôi khuyên bạn nên thuê thợ điện có giấy phép để:
- Bất kỳ công việc nào liên quan đến bảng điện của bạn
- Lắp đặt mạch điện hoặc ổ cắm mới
- Cài đặt GFCI hoặc AFCI
- Thiết bị điện thông minh cho gia đình
- Xử lý sự cố điện
Hãy nhớ: Công việc điện có thể nguy hiểm và thường yêu cầu giấy phép. Nếu có thắc mắc, hãy tham khảo ý kiến chuyên gia để đảm bảo an toàn và tuân thủ quy định.
Hướng dẫn này cung cấp thông tin giáo dục về sự khác biệt trong hệ thống dây điện. Luôn tham khảo các quy định địa phương và chuyên gia được cấp phép để thực hiện công việc điện. An toàn luôn phải là ưu tiên hàng đầu khi xử lý hệ thống điện.
