ایک سرج پروٹیکٹو ڈیوائس (SPD) کا انتخاب کاغذ پر تو درست ہو سکتا ہے، لیکن اگر اسے لمبی تاروں، ناقص گراؤنڈنگ، غلط وائرنگ کنفیگریشن، یا اس کی حالت کی تصدیق کے لیے کسی واضح طریقے کے بغیر نصب کیا جائے تو یہ فیلڈ میں ناقص کارکردگی کا مظاہرہ کرے گی۔.
ایس پی ڈی کی تنصیب میں سب سے عام غلطیاں ضرورت سے زیادہ لیڈ کی لمبائی، ٹائپ 1/ٹائپ 2 کی غلط تنصیب، ناقص بانڈنگ، نیوٹرل/گراؤنڈ کے غلط کنکشن، بیک اپ اوور کرنٹ پروٹیکشن کا نہ ہونا، اور اسٹیٹس انڈیکیٹر کو نظر انداز کرنا ہیں۔ ایس پی ڈی کی لمبی لیڈز انڈکٹنس میں اضافہ کرتی ہیں، جس سے لیٹ تھرو وولٹیج (let-through voltage) بڑھ جاتا ہے اور ڈاؤن اسٹریم آلات کو ملنے والی اصل تحفظ کی سطح کم ہو جاتی ہے۔ آئی ای سی (IEC) پر مبنی لو وولٹیج تنصیبات میں، IEC 60364-5-534 ایک معروف اصول پیش کرتا ہے 0.5 میٹر کا اصول: ایس پی ڈی کو جوڑنے والی تار کی کل لمبائی کو ہر ممکن حد تک مختصر رکھا جانا چاہیے اور جہاں تک عملی طور پر ممکن ہو یہ 0.5 میٹر سے زیادہ نہیں ہونی چاہیے۔.
اگر تنصیب شمالی امریکہ میں ہے، تو نیشنل الیکٹریکل کوڈ (NEC) کے منظور شدہ ایڈیشن کو چیک کریں۔ پرانے حوالہ جات اکثر ایس پی ڈی کے لیے NEC آرٹیکل 285 کا حوالہ دیتے ہیں، جبکہ NEC کے نئے ایڈیشنز میں اوور وولٹیج پروٹیکشن کو آرٹیکل 242 کے تحت منظم کیا گیا ہے۔ آئی ای سی (IEC) پر مبنی پروجیکٹس میں، ایس پی ڈی کے انتخاب اور تنصیب کا جائزہ عام طور پر IEC 61643 سیریز کی رہنمائی اور مینوفیکچرر کی تنصیبی ہدایات کے ساتھ لیا جاتا ہے۔.
پروڈکٹ کے انتخاب کے لیے، VIOX ملاحظہ کریں اے سی (AC)، ڈی سی (DC)، اور سولر سسٹمز کے لیے ایس پی ڈی. ٹائپ کے انتخاب کے لیے، اس ساتھی گائیڈ کا استعمال کریں: ایس پی ڈی (SPD) ٹائپ 1 بمقابلہ ٹائپ 2 بمقابلہ ٹائپ 3.
کلیدی ٹیک ویز
- ایس پی ڈی (SPD) لیڈ کی لمبائی جتنی زیادہ ہوگی، انڈکٹنس اتنی ہی بڑھ جائے گی۔. تیز سرج (surge) کے دوران، اضافی وولٹیج اس طبیعیات کے اصول کی پیروی کرتی ہے
V = L x di/dt: زیادہ انڈکٹنس اور کرنٹ کا تیز اضافہ، محفوظ کردہ آلات پر زیادہ وولٹیج کا باعث بنتا ہے۔. - آئی ای سی (IEC) 60364-5-534 ایک مفید معیار ہے۔. بہت سے آئی ای سی (IEC) پروجیکٹس میں، لائیو کنڈکٹر سے ایس پی ڈی تک اور ایس پی ڈی سے حفاظتی کنڈکٹر تک کل کنکشن کا راستہ جہاں تک ممکن ہو 0.5 میٹر کے اندر رکھا جانا چاہیے۔.
- فزیکل کنکشن کا معیار اتنا ہی اہم ہے جتنا کہ ایس پی ڈی (SPD) کی ریٹنگ۔. ایک ہائی kA ریٹنگ طویل لوپس، ناقص بانڈنگ، یا غلط ٹرمینلز کی تلافی نہیں کر سکتی۔.
- ٹائپ 1 اور ٹائپ 2 ایس پی ڈی (SPDs) کو مقام کے لحاظ سے ایک دوسرے کی جگہ استعمال نہیں کیا جا سکتا۔. ٹائپ 1 ڈیوائسز کو سروس سائیڈ کے مقامات پر استعمال کیا جا سکتا ہے جہاں اجازت ہو؛ ٹائپ 2 ڈیوائسز عام طور پر سروس ڈس کنیکٹ یا اوور کرنٹ ڈیوائس کی لوڈ سائیڈ پر نصب کی جاتی ہیں۔.
- ہر ایس پی ڈی (SPD) کے لیے معائنے کے ایک عملی طریقہ کار کی ضرورت ہوتی ہے۔. بصری اسٹیٹس ونڈو، مکینیکل فلیگ، یا ریموٹ سگنل کانٹیکٹ مینٹیننس ٹیموں کو یہ جاننے میں مدد کرتے ہیں کہ آیا تحفظ اب بھی فعال ہے۔.
- مینوفیکچرر کی ہدایات حتمی تنصیب کو کنٹرول کرتی ہیں۔. کنڈکٹر کا سائز، بیک اپ فیوز یا بریکر، ٹرمینل ٹارک، وائرنگ کا طریقہ، اور متبادل ماڈیول کی تفصیلات ایس پی ڈی (SPD) کی دستاویزات کے مطابق ہونی چاہئیں۔.
فوری حوالہ: ایس پی ڈی (SPD) کی تنصیب میں عام غلطیاں
| غلطی | کیوں یہ اہمیت رکھتا ہے۔ | فیلڈ چیک | اصلاحی اقدام |
|---|---|---|---|
| طویل ایس پی ڈی (SPD) کنڈکٹرز | انڈکٹنس میں اضافہ اور لیٹ تھرو وولٹیج (let-through voltage) کو بڑھاتا ہے | کل لیڈ کی لمبائی کی پیمائش کریں اور لوپس (loops) کو چیک کریں | ایس پی ڈی (SPD) کو قریب نصب کریں اور کنڈکٹرز کو چھوٹا اور سیدھا رکھیں |
| غلط ایس پی ڈی (SPD) کی قسم | ٹائپ 1، ٹائپ 2، اور ٹائپ 3 کے تنصیبی کردار مختلف ہوتے ہیں | سروس انٹری، ڈسٹری بیوشن بورڈ، یا پوائنٹ آف یوز کے مقام کی تصدیق کریں۔ | ایس پی ڈی (SPD) کی قسم کو تنصیب کے مقام اور معیاری تقاضوں کے مطابق منتخب کریں۔ |
| ناقص گراؤنڈنگ یا بانڈنگ۔ | سرج کرنٹ کو کم مائبادہ (low-impedance) والے واپسی کے راستے کی ضرورت ہوتی ہے۔ | بانڈنگ کے راستے، کنڈکٹر کی روٹنگ، اور ٹرمینیشنز کا معائنہ کریں۔ | بانڈنگ کو بہتر بنائیں، راستے کو مختصر کریں، اور گراؤنڈنگ کی ہدایات پر عمل کریں۔ |
| وائرنگ کی غلط کنفیگریشن۔ | غلط ایل/این/پی ای (L/N/PE) یا سسٹم موڈ ایس پی ڈی کو غیر مؤثر یا غیر محفوظ بنا سکتا ہے۔ | نصب شدہ وائرنگ کا SPD ڈایاگرام کے ساتھ موازنہ کریں۔ | سسٹم کی قسم اور مینوفیکچرر کے ڈایاگرام کے مطابق دوبارہ وائرنگ کریں۔ |
| کوئی بیک اپ پروٹیکشن موجود نہیں ہے۔ | کچھ SPD ڈیزائنز کو اپ اسٹریم فیوز یا بریکر کوآرڈینیشن کی ضرورت ہوتی ہے۔ | SPD مینوئل اور پینل ڈرائنگ کو چیک کریں۔ | اگر ضرورت ہو تو مخصوص بیک اپ فیوز یا بریکر انسٹال کریں۔ |
| اسٹیٹس انڈیکیشن کو نظر انداز کیا گیا۔ | ایک ناکارہ SPD نصب رہ سکتا ہے لیکن کوئی تحفظ فراہم نہیں کرتا۔ | بصری اشارے/ایل ای ڈی/ریموٹ الارم کو چیک کریں۔ | خراب کارٹریج یا مکمل ایس پی ڈی (SPD) ماڈیول کو تبدیل کریں۔ |
| لیڈز کی ناقص روٹنگ۔ | لوپس اور الگ الگ کنڈکٹرز سرج امپیڈنس میں اضافہ کرتے ہیں۔ | بڑے کنڈکٹر لوپس اور الگ راستوں کی تلاش کریں۔ | جہاں ممکن ہو فیز، نیوٹرل، اور پی ای (PE) کنڈکٹرز کو ایک ساتھ روٹ کریں۔ |
| غلط وولٹیج یا ایم سی او وی/یو سی (MCOV/Uc)۔ | ایس پی ڈی (SPD) وقت سے پہلے پرانا ہو سکتا ہے یا مؤثر طریقے سے کلیمپ کرنے میں ناکام ہو سکتا ہے۔ | سسٹم وولٹیج کا SPD لیبل کے ساتھ موازنہ کریں۔ | حقیقی سسٹم کے لیے SPD وولٹیج ریٹنگ کا انتخاب کریں۔ |
| آؤٹ ڈور انکلوژر (باہر کے خانے) کا غیر موزوں ہونا۔ | نمی اور درجہ حرارت کا دباؤ ڈیوائس کی عمر کو کم کرتا ہے۔ | IP/NEMA ریٹنگ اور کیبنٹ کے ماحول کو چیک کریں۔ | مناسب انکلوژر اور کنڈنسیشن کنٹرول کا استعمال کریں۔ |
| کمیشننگ کا کوئی ریکارڈ موجود نہیں ہے۔ | مستقبل کا معائنہ محض اندازہ بن جاتا ہے۔ | ایز-بلٹ ڈرائنگز اور لیبلز کو چیک کریں۔ | ایس پی ڈی (SPD) کی قسم، مقام، حیثیت اور بیک اپ ڈیوائس کو ریکارڈ کریں۔ |
1. ایس پی ڈی (SPD) لیڈ کی ضرورت سے زیادہ لمبائی۔
ایس پی ڈی (SPD) کے کنڈکٹرز کو عملی طور پر جتنا ممکن ہو مختصر اور سیدھا ہونا چاہیے۔ مسئلہ ظاہری صفائی کا نہیں ہے؛ یہ سرج فزکس (surge physics) کا معاملہ ہے۔ آسمانی بجلی یا سوئچنگ ٹرانزینٹ میں کرنٹ بہت تیزی سے بڑھتا ہے۔ اس فریکوئنسی پر ایک چھوٹی سی تار بھی انڈکٹر کی طرح کام کرتی ہے۔.
اضافی وولٹیج کا تعین درج ذیل سے ہوتا ہے:
V = L x di/dt
جہاں وی کنکشن پاتھ کی وجہ سے شامل ہونے والا وولٹیج ہے،, ایل کنڈکٹر کی انڈکٹنس ہے، اور di/dt سرج کرنٹ کے بڑھنے کی شرح ہے۔ یہی وجہ ہے کہ سرج کے دوران کنڈکٹر کے چند اضافی سینٹی میٹر عام 50/60 ہرٹز آپریشن کے مقابلے میں کہیں زیادہ اہمیت رکھتے ہیں۔.

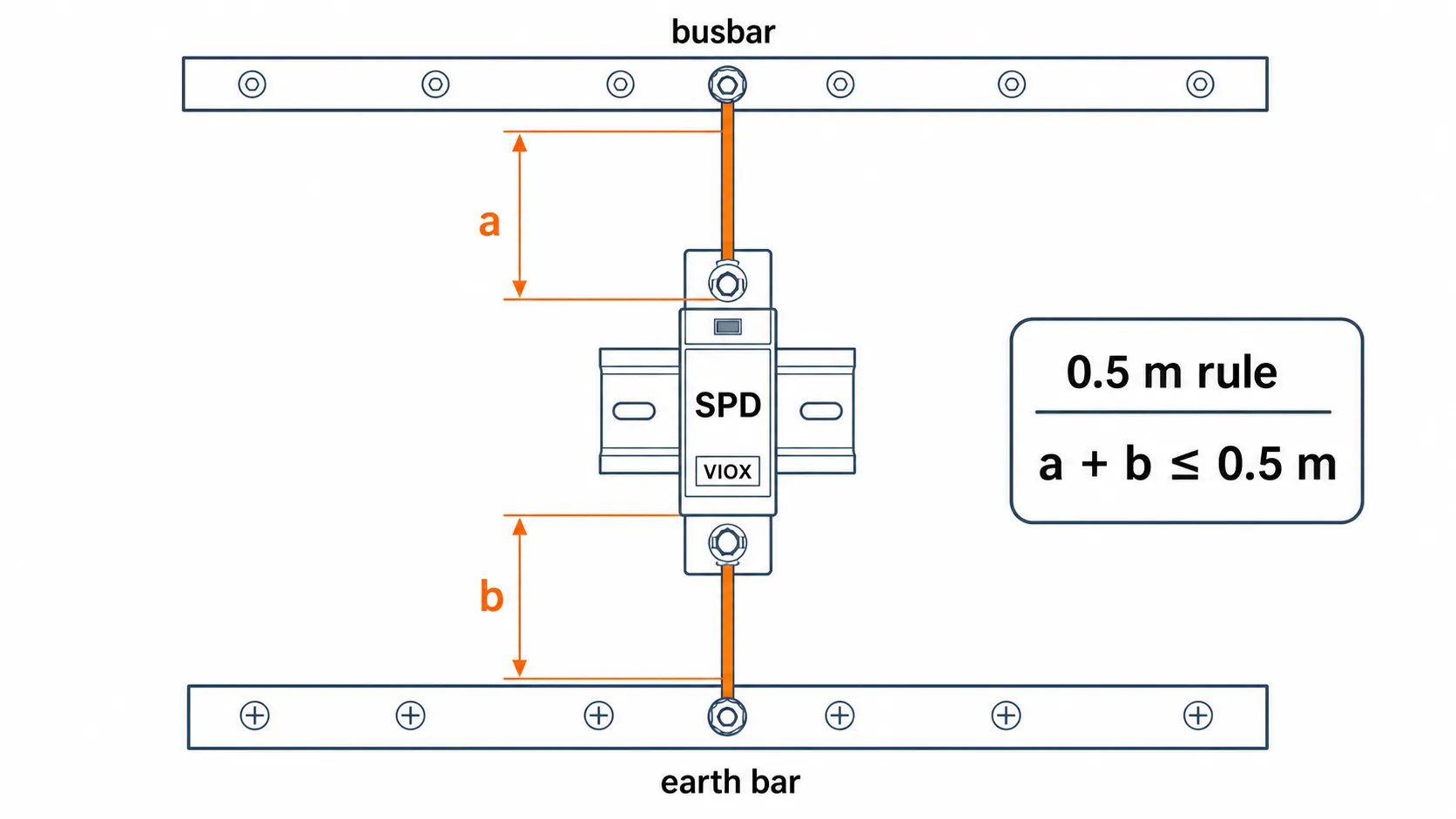

IEC 60364-5-534 ایک عملی تنصیبی معیار فراہم کرتا ہے: کنکشن کی کل لمبائی کو ہر ممکن حد تک مختصر رکھا جانا چاہیے اور جہاں عملی ہو، یہ اس سے تجاوز نہیں کرنی چاہیے 0.5 میٹر. ۔ سادہ شکل میں، اسے اکثر اس طرح بیان کیا جاتا ہے:
a + b <= 0.5 میٹر
جہاں a لائیو کنڈکٹر یا بس بار سے SPD تک کنڈکٹر کی لمبائی ہے، اور ب SPD سے پروٹیکٹو ارتھ بار تک کنڈکٹر کی لمبائی ہے۔ اگر انکلوژر کے لے آؤٹ کی وجہ سے تنصیب 0.5 میٹر کی شرط پوری نہیں کر سکتی، تو ڈیزائن میں بہتر روٹنگ، SPD کی مختلف پوزیشن، یا وائرنگ کا ایسا طریقہ استعمال کرنا چاہیے جو مؤثر لیڈ لمبائی کو کم کرے۔.
سرج (surge) کے واقعے کے دوران، ضرورت سے زیادہ انڈکٹنس اضافی وولٹیج ڈراپ پیدا کرتی ہے۔ SPD شاید پھر بھی کام کرے، لیکن محفوظ کردہ آلات کو توقع سے زیادہ ریزیڈول وولٹیج کا سامنا کرنا پڑتا ہے۔ یہی وجہ ہے کہ ایک ہی SPD ماڈل استعمال کرنے والی دو تنصیبات کی کارکردگی بہت مختلف ہو سکتی ہے۔.
تنصیب کا بہترین طریقہ کار:
- ایس پی ڈی (SPD) کو بس بار، مین ٹرمینلز، یا محفوظ سرکٹ کے قریب نصب کریں۔.
- فیز، نیوٹرل، اور پروٹیکٹو ارتھ کنڈکٹرز کو چھوٹا رکھیں۔.
- آرائشی لوپس اور غیر ضروری سروس کوائلز سے گریز کریں۔.
- کنڈکٹرز کو کیبنٹ میں الگ الگ کرنے کے بجائے ایک ساتھ روٹ کریں۔.
- تیز موڑ (sharp bends) سے گریز کریں۔ کیبنٹ بنانے کا ایک عملی اصول یہ ہے کہ 90 ڈگری کے سخت کونوں سے بچا جائے اور موڑ کو ہموار رکھا جائے؛ جہاں مینوفیکچرر کی طرف سے کوئی قدر نہ دی گئی ہو، وہاں بہت سے انسٹالرز ایک محتاط معیار کے طور پر کنڈکٹر کے بیرونی قطر کے تقریباً 10 گنا کم از کم موڑ کے رداس (bend radius) کا استعمال کرتے ہیں۔.
- جب پینل کا لے آؤٹ اور ایس پی ڈی ٹرمینل کا ڈیزائن اجازت دے تو وی-وائرنگ (V-wiring) پر غور کریں۔.
ناکام معائنوں میں، مسئلہ اکثر کسی بھی ٹیسٹ آلہ کے استعمال سے پہلے ہی نظر آ جاتا ہے: ایس پی ڈی کو ڈین ریل (DIN rail) پر تو صفائی سے نصب کیا جاتا ہے، لیکن اس کے کنڈکٹرز ٹرنکنگ کے گرد گھومتے ہوئے، کیبنٹ کو پار کرتے ہوئے، اور ایک لوپ اینٹینا کی طرح ارتھ بار پر واپس آتے ہیں۔.

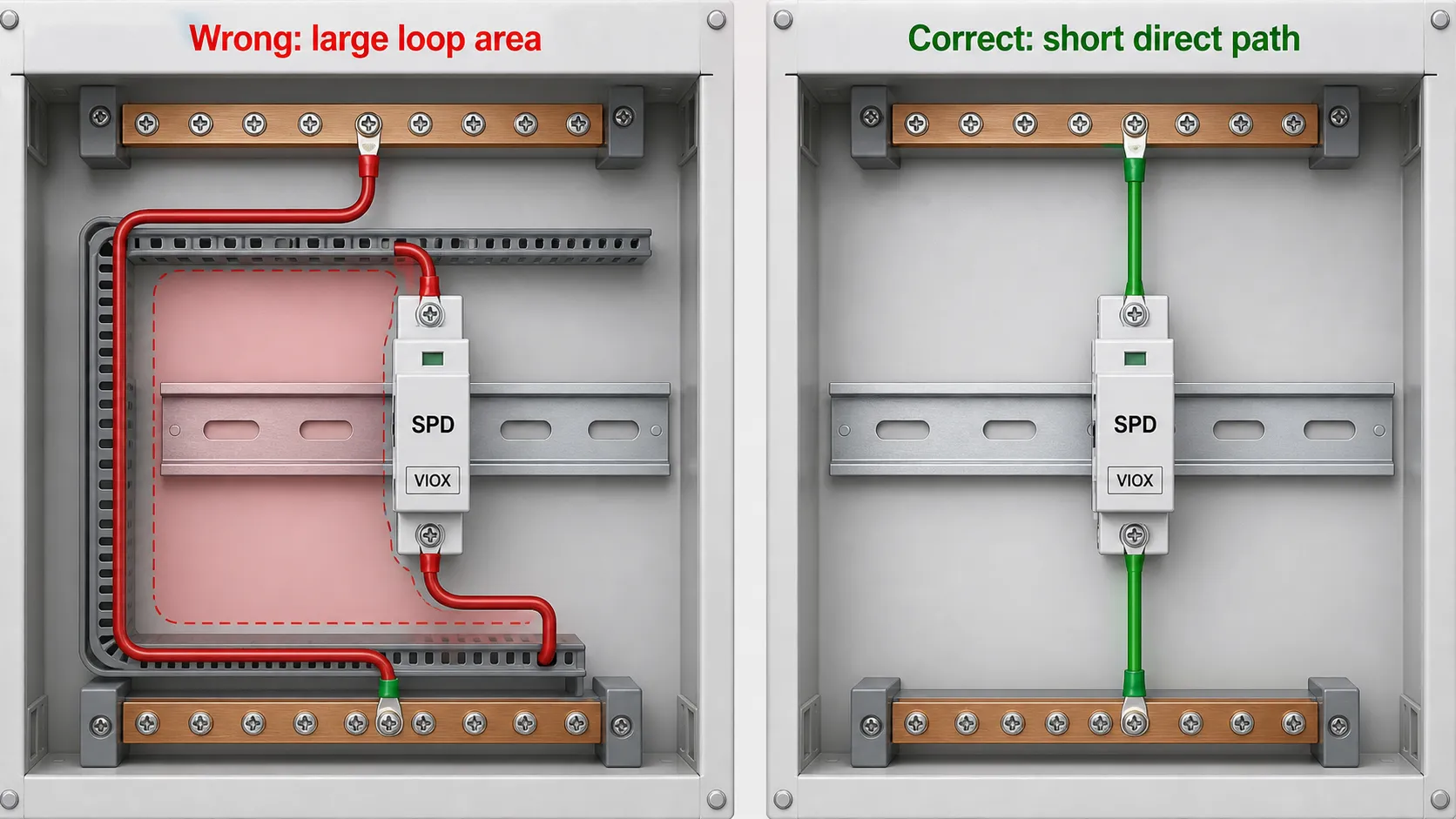

لیڈ روٹنگ میں خرابی: لوپس، علیحدگی، اور انڈکٹیو راستے
لیڈ کی لمبائی مسئلے کا صرف ایک حصہ ہے۔ روٹنگ بھی اہمیت رکھتی ہے۔ لمبے متوازی لوپس لوپ ایریا کو بڑھاتے ہیں، اور بڑا لوپ ایریا تیز ٹرانزینٹ کے دوران انڈکٹیو کپلنگ میں اضافہ کر سکتا ہے۔.
انڈسٹریل پینلز میں، ایک عام غلطی ایس پی ڈی (SPD) کو اصل کنکشن پوائنٹ سے دور کلین ڈین ریل (DIN rail) پوزیشن پر لگانا ہے کیونکہ اس سے لے آؤٹ متوازن نظر آتا ہے۔ لے آؤٹ صاف ستھرا لگتا ہے، لیکن سرج پاتھ برقی لحاظ سے خراب ہو جاتا ہے۔.
روٹنگ کا بہتر طریقہ:
| روٹنگ کی تفصیل | ناقص طریقہ کار | بہتر طریقہ کار |
|---|---|---|
| کنڈکٹر کی لمبائی | ڈکٹنگ کے گرد لمبا راستہ | کنکشن پوائنٹ تک مختصر براہ راست راستہ |
| کنڈکٹر لوپ | کیبل کی صفائی ستھرائی کے لیے بڑا لوپ | کم سے کم لوپ ایریا کے ساتھ مختصر راستہ |
| فیز اور پی ای (PE) کی روٹنگ | کیبنٹ کے مخالف اطراف پر روٹنگ | جہاں اجازت ہو وہاں قریب قریب روٹنگ |
| کنٹرول وائرنگ کو کراس کرنا | ایس پی ڈی (SPD) لیڈز کا پی ایل سی (PLC) وائرنگ کے ساتھ مل جانا | سرج پاتھ کو حساس سگنل وائرنگ سے الگ رکھیں |
| موڑنے کا انداز | سخت اور بار بار موڑ | ہموار اور براہ راست موڑ |

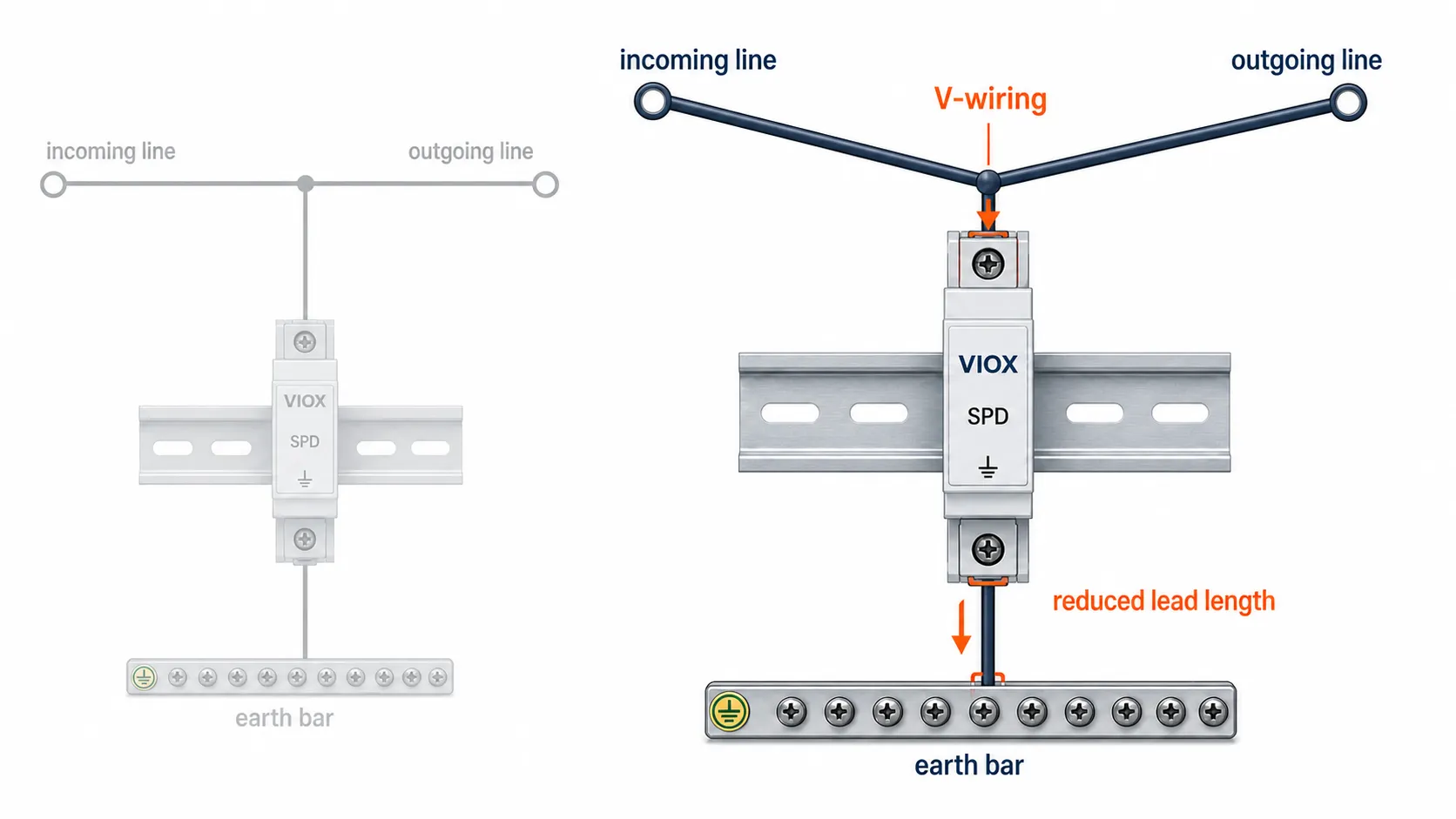

وی-وائرنگ (V-Wiring) اور کیلون-اسٹائل ایس پی ڈی کنکشنز
کچھ ایس پی ڈی (SPDs) اور پینل لے آؤٹس کے لیے، وی-وائرنگ (V-wiring) مؤثر کنکشن کی لمبائی کو کم کر سکتی ہے۔ مین کنڈکٹر سے لمبی متوازی ٹیپ کے ذریعے ایس پی ڈی کو جوڑنے کے بجائے، آنے والے اور جانے والے کنڈکٹر کے راستے کو اس طرح ترتیب دیا جاتا ہے کہ ایس پی ڈی براہ راست کنکشن پوائنٹ پر موجود ہو۔ اس کا موازنہ بعض اوقات کیلون-اسٹائل (Kelvin-style) کنکشن سے کیا جاتا ہے کیونکہ محفوظ سرکٹ کا حوالہ لمبی برانچ لیڈ کے آخر کے بجائے ایس پی ڈی ٹرمینلز کے زیادہ قریب ہوتا ہے۔.
یہ طریقہ ہر جگہ لاگو نہیں ہوتا۔ اس کا انحصار ایس پی ڈی ٹرمینل کے ڈیزائن، کنڈکٹر کے سائز، کرنٹ کے راستے، اور مینوفیکچرر کے وائرنگ ڈایاگرام پر ہوتا ہے۔ لیکن ہائی-ویلیو پینلز کے لیے، اس پر غور کرنا فائدہ مند ہے کیونکہ یہ اصل مسئلے کو حل کرتا ہے: کنیکٹنگ کنڈکٹرز کی وجہ سے بڑھنے والا وولٹیج۔ اس سیکشن کے لیے ایک مفید ڈرائنگ تین حصوں پر مشتمل موازنہ ہے: غلط لوپ وائرنگ، مختصر براہ راست وائرنگ، اور وی-وائرنگ۔.
غلط ٹائپ 1، ٹائپ 2، یا ٹائپ 3 ایس پی ڈی لوکیشن
ایس پی ڈی کی اقسام تنصیب کے کردار کو بیان کرتی ہیں، نہ کہ معیار کی سطح کو۔.
| ایس پی ڈی کی قسم | تنصیب کا عام کردار | عام غلطی |
|---|---|---|
| 1 SPD ٹائپ کریں۔ | سروس کا داخلی راستہ یا اپ اسٹریم سائیڈ جہاں کوڈ اور لسٹنگ کے مطابق اجازت ہو۔ | ایسی جگہ پر ٹائپ 2 کا استعمال جہاں ٹائپ 1 کی ضرورت ہو۔ |
| 2 SPD ٹائپ کریں۔ | سروس آلات، ڈسٹری بیوشن بورڈز، اور سب پینلز کی لوڈ سائیڈ۔ | سروس اوور کرنٹ پروٹیکشن کی لائن سائیڈ پر تنصیب۔ |
| 3 SPD ٹائپ کریں۔ | حساس آلات کے قریب پوائنٹ آف یوز پروٹیکشن | پلگ ان پروٹیکشن کو پینل لیول ایس پی ڈی (SPD) کا متبادل سمجھنا |
| ٹائپ 1+2 ایس پی ڈی | مشترکہ کردار جہاں ڈیوائس کو دونوں افعال کے لیے ریٹ اور انسٹال کیا جاتا ہے | یہ فرض کر لینا کہ ہر مشترکہ ایس پی ڈی ہر سسٹم کی گراؤنڈنگ ترتیب کے مطابق ہے |
شمالی امریکہ کی تنصیبات کے لیے، ٹائپ 1 ایس پی ڈی کا عام طور پر سروس سائیڈ یا لوڈ سائیڈ کے استعمال کے لیے لسٹنگ اور تنصیب کی ہدایات کے مطابق جائزہ لیا جاتا ہے، جبکہ ٹائپ 2 ایس پی ڈی عام طور پر سروس ڈس کنیکٹ یا اوور کرنٹ ڈیوائس کی لوڈ سائیڈ پر لگائے جاتے ہیں۔ ہمیشہ اپنائے گئے NEC ایڈیشن، ایس پی ڈی لسٹنگ، اور مینوفیکچرر کے وائرنگ ڈایاگرام سے تصدیق کریں۔.
آئی ای سی (IEC) پروجیکٹس کے لیے، یہ بھی تصدیق کریں کہ آیا عمارت میں بیرونی لائٹننگ پروٹیکشن سسٹم موجود ہے، آیا پینل مین ڈسٹری بیوشن پوائنٹ ہے یا ڈاؤن اسٹریم بورڈ، اور آیا ٹائپ 1، ٹائپ 2، یا ٹائپ 1+2 کوآرڈینیشن کی ضرورت ہے۔.
4. غلط ایس پی ڈی وائرنگ کنفیگریشن
ایس پی ڈی عام طور پر محفوظ سرکٹ کے متوازی (parallel) جڑے ہوتے ہیں، جسے اکثر شنٹ کنکشن کہا جاتا ہے۔ اس کا مطلب یہ نہیں ہے کہ ہر ایس پی ڈی ایک ہی طریقے سے وائر کیا جاتا ہے۔.
وائرنگ کنفیگریشن کا سسٹم سے مطابقت رکھنا ضروری ہے:
- سنگل فیز لائن ٹو نیوٹرل سسٹم
- تھری فیز TN-S، TN-C-S، TT، یا IT سسٹم
- گراؤنڈڈ وائے (Grounded-wye) یا ڈیلٹا سروس
- اے سی ڈسٹری بیوشن بورڈ
- ڈی سی فوٹو وولٹک کمبائنر باکس
- بیٹری یا دیگر ڈی سی ڈسٹری بیوشن سسٹم
گراؤنڈڈ سروس کے داخلی راستوں پر، بہت سے تربیتی سوالات میں ایس پی ڈی (SPD) کو متوازی یا شنٹ کنفیگریشن میں وائر کرنے کا ذکر ہوتا ہے۔ سائٹ پر، زیادہ اہم قدم یہ ہے کہ ایس پی ڈی وائرنگ موڈ کو سسٹم کی گراؤنڈنگ ترتیب اور مینوفیکچرر کے ڈایاگرام کے مطابق ملایا جائے۔.
وائرنگ کی عام غلطیوں میں شامل ہیں:
- لائن اور نیوٹرل ٹرمینلز کو الٹ دینا۔.
- PE اور N کو ایک دوسرے کا متبادل سمجھنا۔.
- DC سرکٹ میں AC SPD کا استعمال کرنا۔.
- غلط پولرٹی یا وولٹیج کنفیگریشن کے ساتھ DC SPD انسٹال کرنا۔.
- جہاں SPD ڈیزائن کے لیے نیوٹرل ٹو ارتھ پروٹیکشن ماڈیول درکار ہو، اسے نظر انداز کرنا۔.
- سنگل فیز پینل پر تھری فیز وائرنگ ڈایاگرام کا اطلاق کرنا۔.
سولر اور DC ایپلی کیشنز کے لیے، DC-ریٹیڈ SPDs استعمال کریں اور پولرٹی، زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج، اور سٹرنگ وولٹیج کی تصدیق کریں۔ پروڈکٹ کے جائزے کے لیے، VIOX دیکھیں۔ DC SPD کے اختیارات.
5. کمزور گراؤنڈنگ اور بانڈنگ
ایک ایس پی ڈی (SPD) تمام سرج انرجی کو ڈیوائس کے اندر “جذب” نہیں کرتا۔ یہ ٹرانزینٹ کرنٹ کو محفوظ آلات سے دور کرنے کے لیے ایک کنٹرول شدہ راستہ فراہم کرتا ہے۔ اگر گراؤنڈنگ اور بانڈنگ کا راستہ کمزور ہو تو ایس پی ڈی مطلوبہ تحفظ فراہم نہیں کر سکتا۔.
مسئلہ صرف ریزسٹنس (مزاحمت) کا نہیں بلکہ امپیڈنس (رکاوٹ) کا ہے۔ گراؤنڈنگ کا راستہ کم فریکوئنسی والے ٹیسٹ میں تو ٹھیک لگ سکتا ہے، لیکن اگر وہ لمبا ہو، لوپ کی شکل میں ہو، ناقص بانڈنگ ہو، یا ہائی انڈکٹنس والے راستوں سے گزرتا ہو تو تیز سرج کے دوران اس کی کارکردگی خراب ہو سکتی ہے۔.
فیلڈ چیکس:
- کیا پروٹیکٹو ارتھ کنڈکٹر درست ٹرمینل سے منسلک ہے؟
- کیا گراؤنڈنگ کنڈکٹر کا راستہ چھوٹا اور سیدھا ہے؟
- کیا جہاں ضرورت ہو وہاں بانڈنگ جمپرز نصب کیے گئے ہیں؟
- کیا پینٹ شدہ سطحیں، ڈھیلے لگز، یا زنگ آلود پوائنٹس امپیڈنس میں اضافہ کر رہے ہیں؟
- کیا تنصیب ایس پی ڈی بنانے والے کی گراؤنڈنگ کنڈکٹر سے متعلق ہدایات کے مطابق ہے؟
گراؤنڈنگ کنڈکٹر کو ایس پی ڈی (SPD) بنانے والے کی ہدایات اور قابل اطلاق الیکٹریکل کوڈ کے مطابق نصب کیا جانا چاہیے۔ ڈایاگرام میں طویل موڑ شامل کرکے یا مشکوک بانڈنگ راستوں کا اشتراک کرکے اسے “بہتر” بنانے کی کوشش نہ کریں۔.
6. بیک اپ فیوز یا بریکر کا غائب ہونا یا غلط ہونا
بہت سے ایس پی ڈی (SPDs) کو اپ اسٹریم بیک اپ اوور کرنٹ پروٹیکشن کی ضرورت ہوتی ہے۔ یہ ضرورت ایس پی ڈی کے ڈیزائن، اس کی شارٹ سرکٹ کرنٹ ریٹنگ، انٹرنل ڈس کنیکٹر، زیادہ سے زیادہ بیک اپ فیوز یا بریکر، اور تنصیب کے معیار پر منحصر ہوتی ہے۔.
یہ غلط فہمی ہے کہ مین بریکر خود بخود درست بیک اپ پروٹیکشن فراہم کرتا ہے۔ کچھ پینلز میں، یہ ایس پی ڈی بنانے والے کی ضرورت کو پورا نہیں کر سکتا۔ دیگر صورتوں میں، غلط چھوٹا بریکر لگانے سے غیر ضروری ٹرپنگ ہو سکتی ہے یا سرج کی کارکردگی کم ہو سکتی ہے۔.
بجلی بحال کرنے سے پہلے ان چیزوں کی جانچ کریں:
| شے | کیا تصدیق کرنا ہے |
|---|---|
| زیادہ سے زیادہ بیک اپ پروٹیکشن | ایس پی ڈی ڈیٹا شیٹ کے مطابق فیوز یا بریکر کی ویلیو |
| شارٹ سرکٹ کرنٹ ریٹنگ | ایس پی ڈی (SPD) کی ایس سی سی آر (SCCR) دستیاب فالٹ کرنٹ کے مطابق ہونی چاہیے |
| ڈیوائس کی قسم | gG فیوز، MCB، MCCB، یا دیگر ڈیوائس جیسا کہ وضاحت کی گئی ہے |
| سلیکٹیوٹی | آیا SPD بیک اپ پروٹیکشن اپ اسٹریم سروس میں خلل سے پہلے ٹرپ ہوتی ہے |
| ڈس کنیکٹر کی حالت | سرج ایونٹس کے بعد اندرونی یا بیرونی ڈس کنیکٹر کی حالت |
عادت کے مطابق بیک اپ پروٹیکشن کا انتخاب نہ کریں۔ SPD مینوئل، پینل شارٹ سرکٹ اسٹڈی، اور مقامی کوڈ کے تقاضوں کا استعمال کریں۔.
SPD اسٹیٹس انڈیکیٹرز کو نظر انداز کرنا
ایک SPD کو یہ بتانے کا عملی طریقہ فراہم کرنا چاہیے کہ آیا یہ اب بھی کام کر رہا ہے۔ ماڈل کے لحاظ سے، یہ بصری اشارے، مکینیکل فلیگ، ایل ای ڈی، تبدیل ہونے والی کارتوس ونڈو، یا ریموٹ سگنل کانٹیکٹ ہو سکتا ہے۔.
فیلڈ کا مسئلہ سادہ ہے: ایک ناکارہ SPD جسمانی طور پر نصب رہ سکتا ہے جبکہ وہ مزید تحفظ فراہم نہیں کر رہا ہوتا۔ بہت سے کنٹرول پینلز میں، SPD کو انکلوژر کے نچلے حصے میں یا وائرنگ کے پیچھے نصب کیا جاتا ہے، اس لیے کوئی بھی اسے چیک نہیں کرتا جب تک کہ مینٹیننس پلان میں خاص طور پر اس کا ذکر نہ ہو۔.
دیکھ بھال کا اچھا طریقہ کار:
- پینل کا دروازہ کھولنے کے بعد اسٹیٹس ونڈو کو نمایاں رکھیں۔.
- اہم پینلز یا غیر آباد سائٹس کے لیے ریموٹ سگنلنگ کانٹیکٹس کا استعمال کریں۔.
- پینل شیڈول پر SPD کے مقام کو لیبل کریں۔.
- معمول کے معائنے کے دوران SPD کی حالت کو ریکارڈ کریں۔.
- ناکارہ ماڈیولز کو مینوفیکچرر کے منظور شدہ درست کارتوس سے تبدیل کریں۔.
اگر انڈیکیٹر خرابی ظاہر کرے، تو اسے ری سیٹ کر کے نظر انداز نہ کریں۔ SPD کو ایک استعمال شدہ حفاظتی پرزہ سمجھیں اور ہدایات کے مطابق ناکارہ ماڈیول یا مکمل ڈیوائس کو تبدیل کریں۔.
غلط وولٹیج ریٹنگ، Uc/MCOV، یا سسٹم کی قسم
صرف “kA ریٹنگ” کی بنیاد پر انتخاب کرنا ایک عام سورسنگ کی غلطی ہے۔ SPD کو سسٹم وولٹیج اور زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج (MCOV) سے بھی مطابقت رکھنا چاہیے۔.
IEC دستاویزات میں، اسے عام طور پر اس طرح ظاہر کیا جاتا ہے یو سی. شمالی امریکی دستاویزات میں، خریدار اکثر دیکھتے ہیں MCOV (زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج)۔ اگر یہ قدر اصل سسٹم کے لیے بہت کم ہو، تو SPD تیزی سے خراب ہو سکتا ہے یا معمول کے آپریشن کے دوران منقطع ہو سکتا ہے۔ اگر یہ بہت زیادہ ہو، تو تحفظ توقع سے کم مؤثر ہو سکتا ہے۔.
خریداری سے پہلے تصدیق کریں:
- برائے نام سسٹم وولٹیج۔.
- زیادہ سے زیادہ آپریٹنگ وولٹیج۔.
- ارتھنگ سسٹم۔.
- اے سی یا ڈی سی ایپلی کیشن۔.
- پول کنفیگریشن۔.
- عارضی اوور وولٹیج کا خطرہ۔.
- محفوظ آلات کے لیے درکار وولٹیج پروٹیکشن لیول۔.
ایس پی ڈی (SPD) وولٹیج پیرامیٹرز کی تفصیلی وضاحت کے لیے، VIOX کی گائیڈ استعمال کریں۔ ایس پی ڈی (SPD) ٹائپ 1 بمقابلہ ٹائپ 2 بمقابلہ ٹائپ 3 اور متعلقہ ایس پی ڈی پروڈکٹ ڈیٹا شیٹ۔.
9. ناقص ماحولیاتی تحفظ۔
صاف ستھرے انڈور پینلز میں نصب ایس پی ڈی (SPDs) کی عمر آؤٹ ڈور ڈسٹری بیوشن باکسز، روف ٹاپ پی وی کمبائنر باکسز، ساحلی کیبنٹس، یا نمی والے پمپ کنٹرول انکلوژرز میں نصب ایس پی ڈی سے مختلف ہوتی ہے۔.
ماحولیاتی غلطیوں میں درج ذیل شامل ہیں:
- مناسب انکلوژر تحفظ کے بغیر آؤٹ ڈور کیبنٹ میں انڈور پینل ایس پی ڈی کا استعمال۔.
- سیل شدہ آؤٹ ڈور باکسز کے اندر نمی (کنڈینزیشن) کو نظر انداز کرنا۔.
- ایس پی ڈی کو بغیر کسی فاصلے کے حرارت پیدا کرنے والے آلات کے قریب نصب کرنا۔.
- مینوفیکچرر کی بتائی گئی درجہ حرارت اور بلندی کی حد سے باہر مصنوعات کا استعمال۔.
- ساحلی یا کیمیائی ماحول میں زنگ لگنے (کوروزن) کے خطرے کو نظر انداز کرنا۔.
ایس پی ڈی کی ریٹنگ سسٹم کا صرف ایک حصہ ہے۔ انکلوژر، وینٹیلیشن، کیبل گلینڈز، نکاسی کا راستہ، اور دیکھ بھال تک رسائی، یہ سب چیزیں قابلِ اعتمادی پر اثر انداز ہوتی ہیں۔.
فیلڈ کی مثال: آؤٹ ڈور پی وی (PV) کمبائنر بکس میں، ایس پی ڈی (SPD) کے مسائل کا ذمہ دار اکثر “خراب سرج کوالٹی” کو ٹھہرایا جاتا ہے، حالانکہ اس کی زیادہ عام وجہ نمی اور کنڈینزیشن ہوتی ہے۔ ایک ڈی سی ایس پی ڈی جو ایسے سیل بند باکس میں نصب ہو جہاں کنڈینزیشن کو کنٹرول نہ کیا گیا ہو، کیبل گلینڈ کی سیلنگ ناقص ہو، اور ارتھنگ کا راستہ لمبا ہو، تو وہ برقی اور ماحولیاتی دونوں طرح کے دباؤ کا شکار رہتا ہے۔ ایسی صورتوں میں، انکلوژر اور وائرنگ کے لے آؤٹ کو درست کیے بغیر صرف ایس پی ڈی کو تبدیل کرنا مسئلے کا عارضی حل ہی ثابت ہوتا ہے۔.
10. کمیشننگ ریکارڈ یا پینل لیبلنگ کا نہ ہونا
ایس پی ڈی کی تنصیب کو اکثر ایک معمولی ضمنی کام سمجھا جاتا ہے، اس لیے یہ حتمی پینل دستاویزات میں شامل نہیں ہوتا۔ یہ بعد میں مسائل پیدا کرتا ہے جب مینٹیننس ٹیموں کو ڈیوائس کی شناخت کرنے، متبادل کارتوس چیک کرنے، یا یہ تصدیق کرنے کی ضرورت ہوتی ہے کہ آیا درست قسم کا ایس پی ڈی نصب کیا گیا ہے۔.
کمیشننگ کے وقت، درج ذیل ریکارڈ کریں:
- ایس پی ڈی کا برانڈ اور ماڈل۔.
- ٹائپ 1، ٹائپ 2، ٹائپ 1+2، یا ٹائپ 3 کی درجہ بندی۔.
- وولٹیج ریٹنگ اور Uc/MCOV۔.
- بیک اپ فیوز یا بریکر۔.
- تنصیب کی جگہ۔.
- گراؤنڈنگ کا انتظام۔.
- اسٹیٹس انڈیکیٹر کی حالت۔.
- ریموٹ کانٹیکٹ وائرنگ، اگر استعمال کی گئی ہو۔.
- معائنے یا تبدیلی کی تاریخ۔.
یہ ریکارڈ صنعتی کنٹرول پینلز، کمرشل ڈسٹری بیوشن بورڈز، ٹیلی کام سائٹس، سولر پی وی سسٹمز، اور اہم لوڈز کے لیے خاص طور پر اہم ہے۔.
ایس پی ڈی (SPD) تنصیب کی چیک لسٹ
ایس پی ڈی پروٹیکشن والے پینل کو بجلی فراہم کرنے سے پہلے اس چیک لسٹ کا استعمال کریں۔.
| چیک | پاس/فیل سوال |
|---|---|
| ایس پی ڈی (SPD) کی قسم | کیا ایس پی ڈی (SPD) کی قسم تنصیب کے مقام کے مطابق ہے؟ |
| AC/DC ریٹنگ | کیا ایس پی ڈی (SPD) کی ریٹنگ اصل سسٹم کی قسم کے مطابق ہے؟ |
| وولٹیج کی درجہ بندی | کیا Uc/MCOV اصل آپریٹنگ وولٹیج سے مطابقت رکھتا ہے؟ |
| وائرنگ کی ترتیب | کیا وائرنگ مینوفیکچرر کے ڈایاگرام کے مطابق ہے؟ |
| لیڈ کی لمبائی | کیا کنڈکٹرز چھوٹے، براہ راست اور غیر ضروری لوپس سے پاک ہیں؟ |
| لیڈ روٹنگ | کیا ایس پی ڈی (SPD) کنڈکٹرز جہاں ممکن ہو ایک ساتھ روٹ کیے گئے ہیں؟ |
| گراؤنڈنگ | کیا پی ای (PE)/گراؤنڈ درست طریقے سے منسلک اور مناسب طور پر بانڈڈ ہے؟ |
| بیک اپ تحفظ | کیا فیوز یا بریکر ایس پی ڈی (SPD) ڈیٹا شیٹ کے مطابق ہے؟ |
| اسٹیٹس انڈیکیشن | کیا انڈیکیٹر نظر آتا ہے یا اسے ریموٹلی مانیٹر کیا جا رہا ہے؟ |
| انکلوژر کا ماحول | کیا کیبنٹ نمی، دھول، گرمی اور زنگ لگنے کے حالات کے لیے موزوں ہے؟ |
| دستاویزی | کیا ایس پی ڈی (SPD) کی تفصیلات پینل فائل میں درج ہیں؟ |
Type 1+2 کو الگ الگ ڈیوائسز کے بجائے کب استعمال کیا جائے
Type 1+2 SPDs وہاں مفید ہوتے ہیں جہاں تنصیب کو ایک ہی کمپیکٹ ڈیوائس میں بجلی کے کرنٹ (lightning-current) کی صلاحیت اور ڈاؤن اسٹریم سرج لمیٹیشن دونوں کی ضرورت ہو۔ یہ جگہ کی کمی والے پینلز، سولر پی وی ایپلی کیشنز، اور ایسی جگہوں پر عام ہیں جہاں مین ڈسٹری بیوشن پوائنٹ کو سرج کا زیادہ خطرہ ہو۔.
تاہم، Type 1+2 کا لیبل انجینئرنگ چیکس کا شارٹ کٹ نہیں ہے۔ آپ کو اب بھی وولٹیج، ارتھنگ سسٹم، شارٹ سرکٹ ریٹنگ، بیک اپ پروٹیکشن، اور مینوفیکچرر کی منظور شدہ وائرنگ کی تصدیق کرنی ہوگی۔.
اکثر پوچھے گئے سوالات
SPD کی لیڈ (lead) کی لمبائی بڑھنے سے کیا چیز بڑھتی ہے؟
SPD کی لیڈ کی لمبائی بڑھنے سے انڈکٹنس (inductance) بڑھ جاتی ہے۔ زیادہ انڈکٹنس سرج کے دوران کنڈکٹرز میں پیدا ہونے والے وولٹیج کو بڑھاتی ہے، جس سے SPD کی افادیت کم ہو جاتی ہے اور محفوظ آلات تک پہنچنے والا وولٹیج بڑھ جاتا ہے۔.
کیا SPDs سیریز میں جڑے ہوتے ہیں یا متوازی (parallel) میں؟
زیادہ تر پینل ماؤنٹڈ SPDs متوازی (parallel) میں جڑے ہوتے ہیں، جسے شنٹ کنکشن بھی کہا جاتا ہے، جو محفوظ سرکٹ کے ساتھ ہوتا ہے۔ لائن، نیوٹرل، اور پروٹیکٹو ارتھ کی درست وائرنگ کو SPD مینوفیکچرر کے ڈایاگرام اور سسٹم کی گراؤنڈنگ ترتیب کے مطابق ہونا چاہیے۔.
SPD کو کیا اشارہ (indication) فراہم کرنا چاہیے؟
ایک SPD کو یہ ظاہر کرنے کا طریقہ فراہم کرنا چاہیے کہ آیا وہ ٹھیک سے کام کر رہا ہے۔ ماڈل اور اطلاق کے لحاظ سے، یہ ایک بصری اسٹیٹس ونڈو، ایل ای ڈی، مکینیکل فلیگ، تبدیل ہونے والا کارتوس انڈیکیٹر، یا ریموٹ سگنلنگ کانٹیکٹ ہو سکتا ہے۔.
کیا ٹائپ 2 SPD کو سروس ڈس کنیکٹ کی لائن سائیڈ پر نصب کیا جا سکتا ہے؟
شمالی امریکہ کے عام اطلاقات میں، ٹائپ 2 SPDs کو سروس ڈس کنیکٹ یا اوور کرنٹ پروٹیکشن کی لوڈ سائیڈ پر نصب کیا جاتا ہے۔ جہاں لسٹنگ، کوڈ، اور تنصیب کی ہدایات اجازت دیں، وہاں لائن سائیڈ سروس پوزیشنز کے لیے ٹائپ 1 SPDs کا انتخاب عام ہے۔.
SPD گراؤنڈنگ کنڈکٹر کو کن ہدایات پر عمل کرنا چاہیے؟
SPD گراؤنڈنگ کنڈکٹر کو مینوفیکچرر کی تنصیب کی ہدایات اور قابل اطلاق الیکٹریکل کوڈ پر عمل کرنا چاہیے۔ گراؤنڈنگ پاتھ کو مختصر، براہ راست، درست طریقے سے بانڈڈ، اور غیر ضروری لوپس سے پاک رکھیں۔.
SPD انٹرکنیکٹنگ لیڈز کو لوپس سے کیوں بچنا چاہیے؟
لوپس مؤثر سرج پاتھ کی رکاوٹ (impedance) کو بڑھاتے ہیں اور ٹرانزینٹ کے دوران انڈکٹیو وولٹیج میں اضافہ کر سکتے ہیں۔ مختصر، براہ راست اور ایک دوسرے کے قریب روٹ کیے گئے کنڈکٹرز عام طور پر SPD کی کارکردگی کو بہتر بناتے ہیں۔.
کیا سبز انڈیکیٹر کا مطلب ہمیشہ یہ ہوتا ہے کہ پورا سسٹم محفوظ ہے؟
سبز اشارے کا مطلب عام طور پر یہ ہوتا ہے کہ ایس پی ڈی (SPD) ماڈیول ابھی فعال ہے، لیکن یہ اس بات کا ثبوت نہیں ہے کہ تنصیب میں لیڈ کی لمبائی، گراؤنڈنگ، بیک اپ پروٹیکشن، یا کوآرڈینیشن درست ہے۔ بصری حیثیت معائنے کا صرف ایک حصہ ہے، مکمل کمیشننگ ٹیسٹ نہیں۔.
کیا طوفان کے بعد ایس پی ڈی (SPDs) کا معائنہ کیا جانا چاہیے؟
اہم آلات کے لیے، جی ہاں۔ قریبی آسمانی بجلی کی سرگرمی، یوٹیلٹی سوئچنگ کے واقعات، یا بار بار سرج کے اثرات کے بعد، ایس پی ڈی کے اسٹیٹس انڈیکیٹر کا معائنہ کریں اور کسی بھی ریموٹ الارم کا جائزہ لیں۔ مینوفیکچرر کی ہدایات کے مطابق ناکام ماڈیولز کو تبدیل کریں۔.
کیا عمارت کے لیے پلگ ان سرج سٹرپ کافی ہے؟
نہیں۔ پلگ ان سرج سٹرپ چھوٹے الیکٹرانکس کے لیے پوائنٹ آف یوز پروٹیکشن فراہم کر سکتی ہے، لیکن یہ سروس انٹری یا ڈسٹری بیوشن بورڈ کی ایس پی ڈی پروٹیکشن کی جگہ نہیں لے سکتی۔ پینلز، ہارڈ وائرڈ آلات، ایچ وی اے سی (HVAC)، کنٹرول سسٹمز، اور پی وی (PV) تنصیبات کے لیے تہہ دار تحفظ (Layered protection) عام طور پر زیادہ مؤثر ہوتا ہے۔.
پینل کے لیے ایس پی ڈی (SPD) منتخب کرنے کا محفوظ ترین طریقہ کیا ہے؟
سسٹم کی قسم، وولٹیج، ارتھنگ سسٹم، تنصیب کا مقام، دستیاب فالٹ کرنٹ، درکار ایس پی ڈی کی قسم، اور مینوفیکچرر کے وائرنگ ڈایاگرام سے شروعات کریں۔ پھر بیک اپ پروٹیکشن، لیڈ روٹنگ، انکلوژر کے ماحول، اور معائنے تک رسائی کی تصدیق کریں۔.
VIOX انجینئر کی فیلڈ ٹپ
جب ایک ایس پی ڈی (SPD) بار بار ناکام ہو جائے، تو فوراً برانڈ تبدیل نہ کریں۔ پینل کھولیں اور سرج کے راستے کو اپنی انگلی سے ٹریس کریں: لائن کنڈکٹر سے ایس پی ڈی تک، ایس پی ڈی سے ارتھ بار تک، اور ارتھ بار سے بانڈنگ پوائنٹ تک۔ اگر یہ راستہ لمبا، گھماؤ دار، الگ تھلگ، زنگ آلود، یا ٹرنکنگ کے پیچھے چھپا ہوا ہے، تو ایس پی ڈی سے ایسا کام لیا جا رہا ہے جسے انسٹالیشن کا لے آؤٹ خود کمزور کر رہا ہے۔.
پینل بلڈرز، ڈسٹری بیوٹرز، اور ای پی سی (EPC) ٹیموں کے لیے، ایس پی ڈی کا بہترین طریقہ کار یہ ہے کہ اس ڈیوائس کو پروٹیکشن آرکیٹیکچر کا حصہ سمجھا جائے نہ کہ آخری مرحلے کی کوئی اضافی چیز۔ درست ایس پی ڈی کا انتخاب کریں، اسے محفوظ پوائنٹ کے قریب نصب کریں، کنیکٹنگ کنڈکٹرز کو چھوٹا رکھیں، وائرنگ ڈایاگرام کی پیروی کریں، اور مستقبل کے معائنے کے لیے انسٹالیشن کو دستاویزی شکل دیں۔.
اے سی (AC)، ڈی سی (DC)، اور سولر ایس پی ڈی پروڈکٹ کے جائزے کے لیے، VIOX دیکھیں۔ سرج پروٹیکٹو ڈیوائس سلوشنز.
