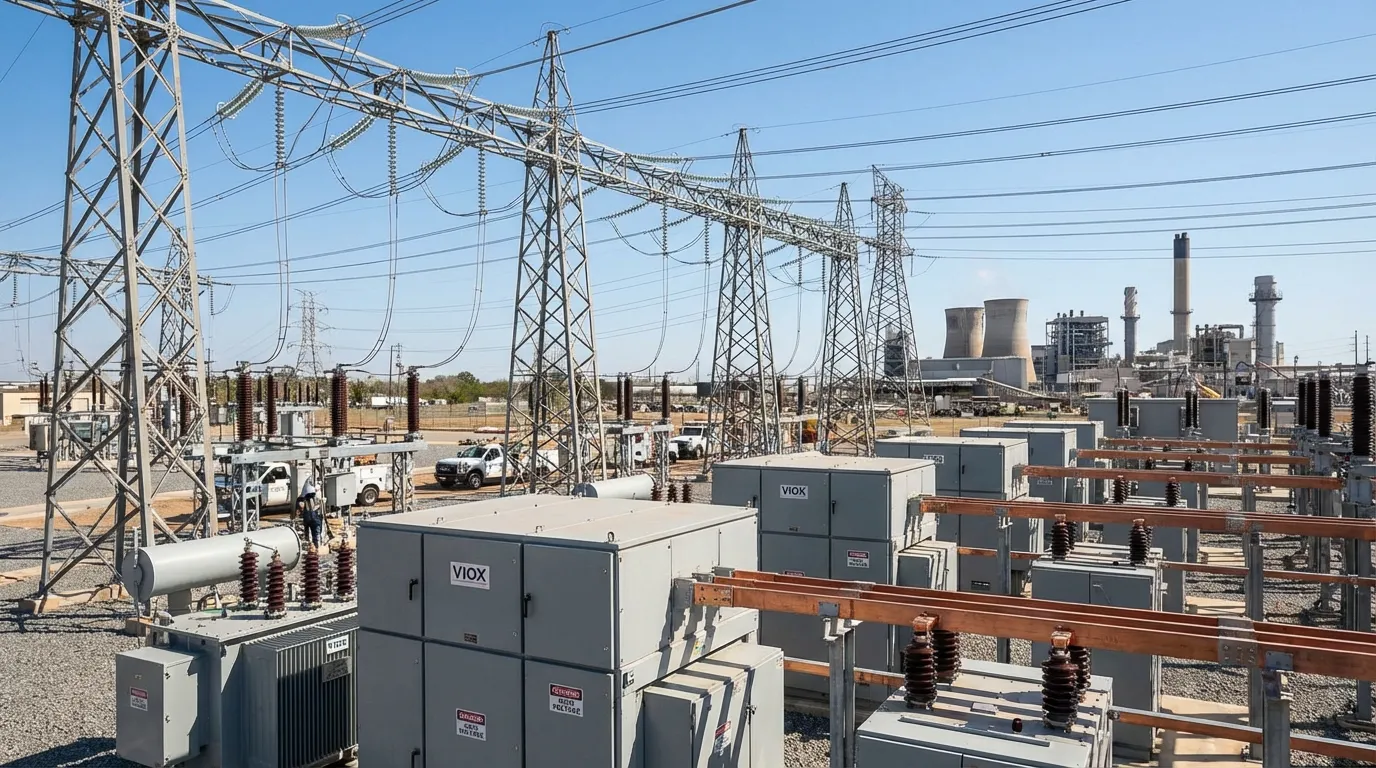

وولٹیج کی درجہ بندی کو سمجھنا الیکٹریکل انجینئرنگ، پاور ڈسٹری بیوشن اور آلات کے انتخاب کے لیے بنیادی حیثیت رکھتا ہے۔ چاہے آپ رہائشی سرکٹ ڈیزائن کر رہے ہوں، کسی صنعتی سہولت کا انتظام کر رہے ہوں، یا پاور ٹرانسمیشن نیٹ ورک کی منصوبہ بندی کر رہے ہوں، کم، درمیانے اور ہائی وولٹیج کے درمیان فرق جاننا حفاظت، کارکردگی اور بین الاقوامی معیارات کی تعمیل کے لیے ضروری ہے۔.
یہ جامع گائیڈ تمام وولٹیج درجہ بندیوں میں تکنیکی امتیازات، اطلاقات اور حفاظتی تحفظات کو تلاش کرتی ہے، جو الیکٹریکل پیشہ ور افراد کو سسٹم ڈیزائن اور آلات کے انتخاب کے بارے میں باخبر فیصلے کرنے میں مدد کرتی ہے۔.
وولٹیج کیا ہے اور درجہ بندی کیوں اہم ہے؟
وولٹیج، جس کی پیمائش وولٹ (V) میں کی جاتی ہے، ایک سرکٹ میں دو پوائنٹس کے درمیان برقی پوٹینشل فرق کو ظاہر کرتا ہے۔ یہ وہ “دباؤ” ہے جو برقی کرنٹ کو کنڈکٹرز کے ذریعے دھکیلتا ہے، بالکل اسی طرح جیسے پانی کا دباؤ پائپوں کے ذریعے پانی کو حرکت دیتا ہے۔.
وولٹیج کی درجہ بندی تین اہم مقاصد کو پورا کرتی ہے:
- حفاظتی معیاری کاری: مختلف وولٹیج کی سطحوں کو برقی خطرات سے بچنے کے لیے مخصوص موصلیت، حفاظتی آلات اور ہینڈلنگ کے طریقہ کار کی ضرورت ہوتی ہے۔
- آلات کی مطابقت: مینوفیکچررز مخصوص وولٹیج کی حدود کے لیے آلات ڈیزائن کرتے ہیں، مناسب آپریشن اور لمبی عمر کو یقینی بناتے ہیں۔
- کارکردگی کی اصلاح: زیادہ وولٹیج طویل فاصلے پر ٹرانسمیشن کے نقصانات کو کم کرتے ہیں، جبکہ کم وولٹیج اختتامی صارف کی ایپلی کیشنز کے لیے زیادہ محفوظ ہیں۔
درجہ بندی کا نظام دنیا بھر کے انجینئرز کو برقی نظاموں کے بارے میں واضح طور پر بات چیت کرنے اور ان کی مخصوص ایپلی کیشنز کے لیے مناسب اجزاء منتخب کرنے کے قابل بناتا ہے۔.
وولٹیج کی درجہ بندی کے لیے بین الاقوامی معیارات
وولٹیج کی درجہ بندی عالمگیر طور پر معیاری نہیں ہے—یہ خطے اور گورننگ باڈی کے لحاظ سے مختلف ہوتی ہے۔ دو بنیادی معیارات کی تنظیمیں یہ ہیں:
IEC (انٹرنیشنل الیکٹرو ٹیکنیکل کمیشن) کے معیارات
IEC معیارات، خاص طور پر IEC 60038 اور IEC 61140, ، شمالی امریکہ سے باہر عالمی سطح پر استعمال ہوتے ہیں۔ یہ معیارات برقی نظاموں اور آلات کے لیے وولٹیج کی حدود کی وضاحت کرتے ہیں:
- ایکسٹرا لو وولٹیج (ELV): 50V AC یا 120V DC سے کم
- لو وولٹیج (LV): 50V سے 1,000V AC یا 120V سے 1,500V DC
- میڈیم وولٹیج (MV): 1kV سے 35kV (بعض اوقات 52kV تک بڑھایا جاتا ہے)
- ہائی وولٹیج (HV): 35kV سے 230kV
- ایکسٹرا ہائی وولٹیج (EHV): 230kV سے 800kV
- الٹرا ہائی وولٹیج (UHV): 800kV سے اوپر
ANSI/NEC معیارات (شمالی امریکہ)
امریکن نیشنل اسٹینڈرڈز انسٹی ٹیوٹ (ANSI) اور نیشنل الیکٹریکل کوڈ (NEC) قدرے مختلف درجہ بندی استعمال کرتے ہیں:
- لو وولٹیج: 600V AC تک
- درمیانی وولٹیج: 601V سے 69kV
- ہائی وولٹیج: 69kV سے 230kV
- ایکسٹرا ہائی وولٹیج: 230kV سے 500kV
- الٹرا ہائی وولٹیج: 500kV سے اوپر

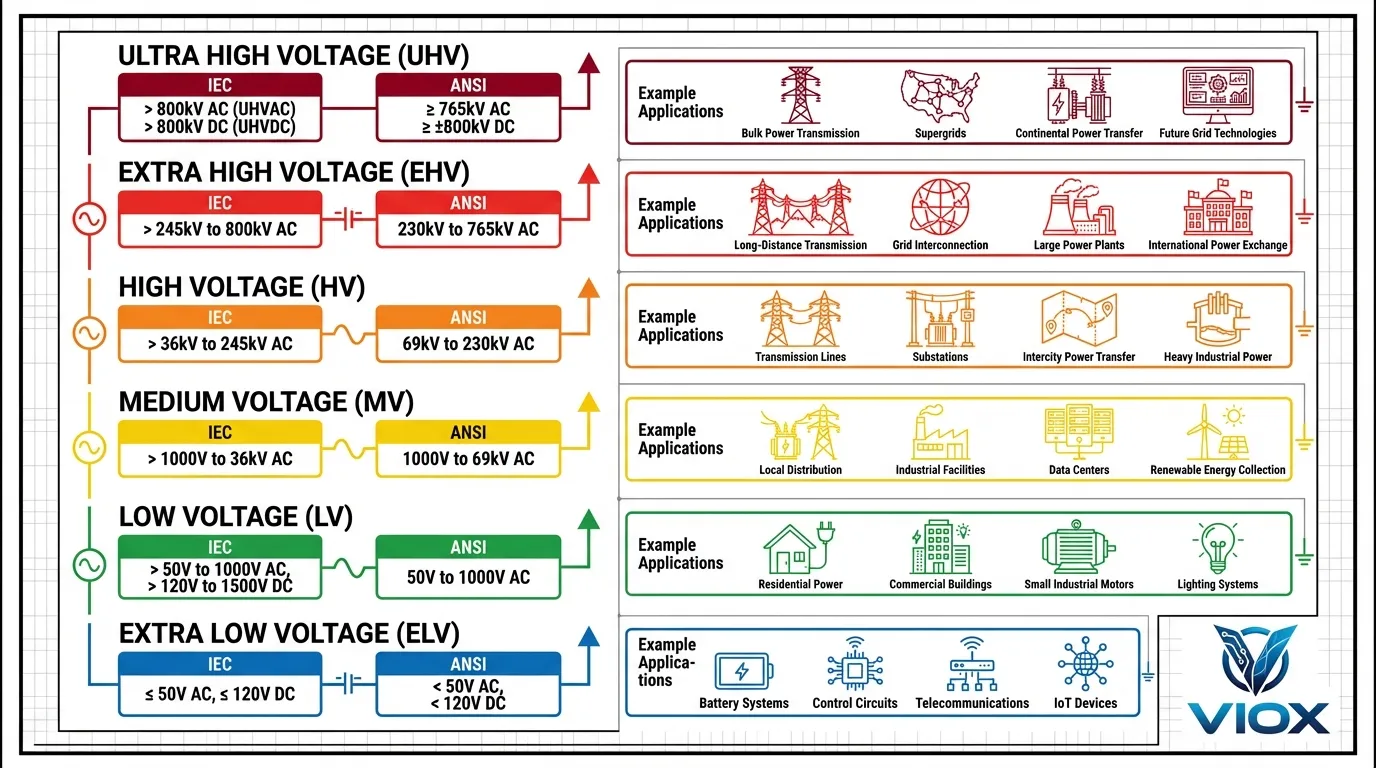

یہ جدول دو بڑے معیارات کا موازنہ کرتا ہے:
| وولٹیج کی درجہ بندی | IEC سٹینڈرڈ (بین الاقوامی) | ANSI/NEC سٹینڈرڈ (شمالی امریکہ) |
|---|---|---|
| ایکسٹرا لو وولٹیج | < 50V AC / < 120V DC | < 30V AC / < 60V DC |
| لو وولٹیج | 50V – 1,000V AC | 600V AC تک |
| درمیانی وولٹیج | 1kV – 35kV (52kV) | 601V – 69kV |
| ہائی وولٹیج | 35kV – 230kV | 69kV – 230kV |
| ایکسٹرا ہائی وولٹیج | 230kV – 800kV | 230kV – 500kV |
| الٹرا ہائی وولٹیج | > 800kV | > 500kV |
یہ سمجھنا کہ آپ کے علاقے پر کون سا معیار لاگو ہوتا ہے آلات کے انتخاب، حفاظتی تعمیل اور پروجیکٹ کی منصوبہ بندی کے لیے بہت ضروری ہے۔.
لو وولٹیج (LV): روزمرہ کے برقی نظاموں کی بنیاد
تعریف اور رینج
کم وولٹیج سسٹم اس پر کام کرتے ہیں: 50V سے 1,000V AC (IEC) یا 600V AC تک (ANSI/NEC)۔ یہ درجہ بندی برقی نظاموں کی وسیع اکثریت پر محیط ہے جن کے ساتھ لوگ روزانہ تعامل کرتے ہیں۔.
کلیدی خصوصیات
- حفاظت: تربیت یافتہ اہلکاروں کے لیے مناسب احتیاطی تدابیر کے ساتھ نسبتاً محفوظ
- موصلیت کی ضروریات: معیاری موصلیت کا مواد کافی ہے
- تقسیم: مختصر فاصلے پر بجلی کی تقسیم (عام طور پر 1 کلومیٹر سے کم)
- کرنٹ کی سطحیں: زیادہ وولٹیج کے مقابلے میں مساوی طاقت کے لیے زیادہ کرنٹ
- سامان کی قیمت: عام طور پر زیادہ وولٹیج کے سامان سے کم مہنگا
عام ایپلی کیشنز
کم وولٹیج سسٹم بجلی فراہم کرتے ہیں:
- رہائشی عمارتیں: 120V/240V سنگل فیز سسٹم (شمالی امریکہ) یا 230V/400V تھری فیز سسٹم (یورپ/ایشیا)
- تجارتی عمارتیں: لائٹنگ، HVAC سسٹم، دفتری سامان، لفٹیں۔
- ہلکی صنعتی: چھوٹے موٹرز، کنٹرول سسٹم، مشینری
- کنٹرول سرکٹس: PLCs، آٹومیشن سسٹم، آلات
- قابل تجدید توانائی: انورٹر آؤٹ پٹس،, بیٹری انرجی سٹوریج سسٹم, سولر ڈسٹری بیوشن بکس

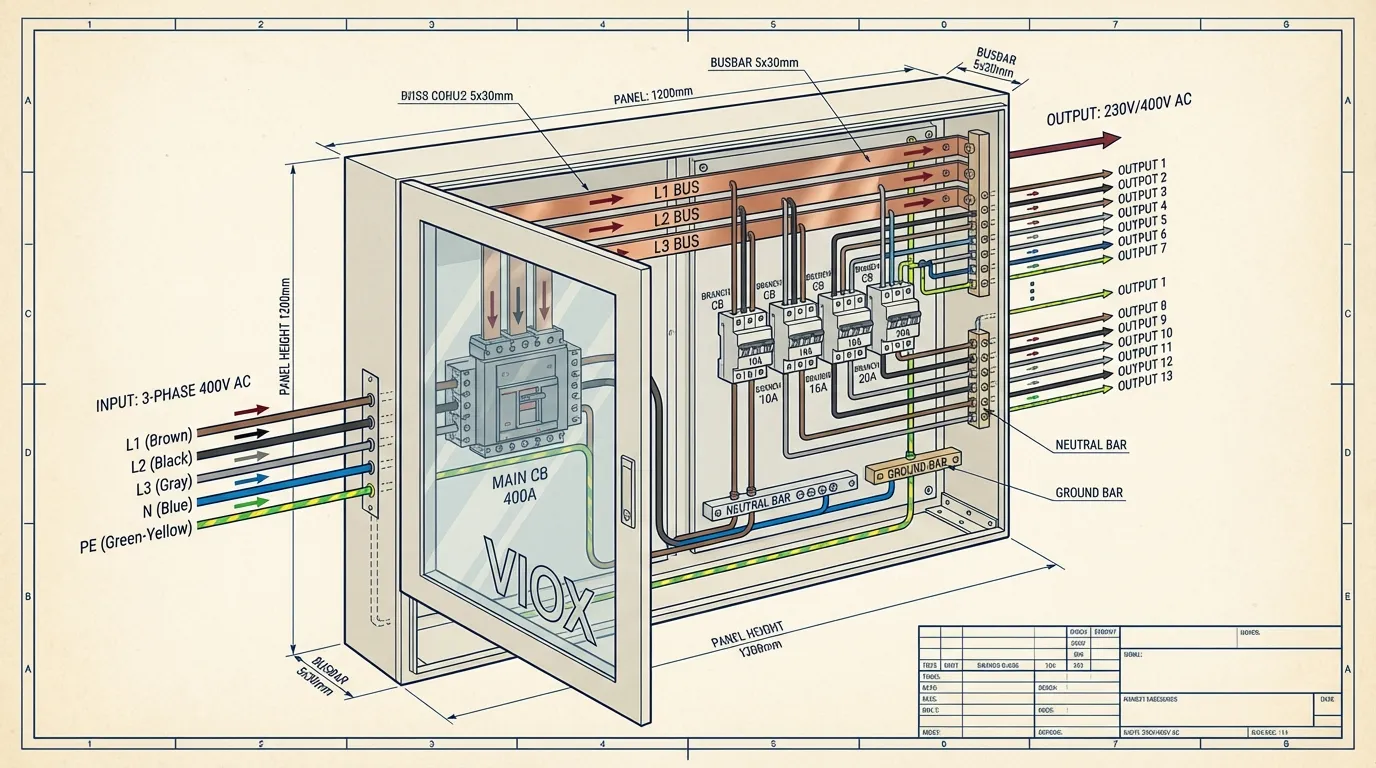

سامان کی مثالیں
- منی ایچر سرکٹ بریکرز (MCBs)
- مولڈ کیس سرکٹ بریکرز (MCCBs)
- بقایا کرنٹ سرکٹ بریکرز (RCCBs)
- کانٹیکٹرز اور موٹر سٹارٹرز
- ڈسٹری بیوشن بورڈز اور پینل بورڈز
سیفٹی کے تحفظات
اگرچہ کم وولٹیج زیادہ درجہ بندیوں سے زیادہ محفوظ ہے، لیکن اس میں اب بھی اہم خطرات ہیں:
- بجلی کا جھٹکا: جان لیوا ہو سکتا ہے، خاص طور پر گیلی حالت میں یا طویل رابطے کے ساتھ
- آرک فلیش شروع ہوتا ہے۔: شارٹ سرکٹ خطرناک آرک فلیش واقعات پیدا کر سکتے ہیں
- آگ کا خطرہ: اوورلوڈ سرکٹس یا ناقص سامان برقی آگ کا سبب بن سکتا ہے
- حفاظتی سامان: موصل دستانے اور حفاظتی شیشوں سمیت بنیادی PPE درکار ہے
OSHA کے معیارات کے مطابق، 50V سے اوپر کی کوئی بھی وولٹیج خطرناک سمجھی جاتی ہے اور اس کے لیے مناسب حفاظتی اقدامات اور تربیت کی ضرورت ہوتی ہے۔.
میڈیم وولٹیج (MV): جنریشن اور ڈسٹری بیوشن کے درمیان پل
تعریف اور رینج
میڈیم وولٹیج سسٹم اس کے درمیان کام کرتے ہیں: 1kV اور 35kV (IEC) یا 601V سے 69kV (ANSI/NEC)۔ یہ درجہ بندی ہائی وولٹیج ٹرانسمیشن اور کم وولٹیج ڈسٹری بیوشن نیٹ ورکس کے درمیان اہم ربط کا کام کرتی ہے۔.
کلیدی خصوصیات
- کارکردگی: کم وولٹیج کے مقابلے میں ٹرانسمیشن کے نقصانات میں نمایاں کمی
- فاصلہ: 5-50 کلومیٹر تک معاشی طور پر بجلی منتقل کر سکتا ہے
- کرنٹ: مساوی طاقت کے لیے کم کرنٹ، کنڈکٹر کے سائز کی ضروریات کو کم کرتا ہے
- موصلیت: بہتر موصلیت اور خصوصی سامان کی ضرورت ہے
- سوئچنگ: خصوصی کی ضرورت ہے سوئچ گیئر اور تحفظ کے آلات
عام ایپلی کیشنز
میڈیم وولٹیج سسٹم اس کے لیے ضروری ہیں:
- صنعتی سہولیات: بڑے مینوفیکچرنگ پلانٹس، ریفائنریز، کان کنی کے آپریشنز
- کمرشل کمپلیکس: شاپنگ سینٹرز، ہسپتال، ہوائی اڈے، ڈیٹا سینٹرز
- یوٹیلیٹی ڈسٹری بیوشن: محلے کے سب سٹیشن، دیہی ڈسٹری بیوشن نیٹ ورکس
- بڑے موٹرز: صنعتی ڈرائیوز، پمپ، کمپریسرز (عام طور پر 1-10 میگاواٹ)
- قابل تجدید توانائی: ونڈ فارمز، بڑے پیمانے پر سولر انسٹالیشنز
- نقل و حمل: الیکٹرک ریلوے سسٹم، میٹرو نیٹ ورکس

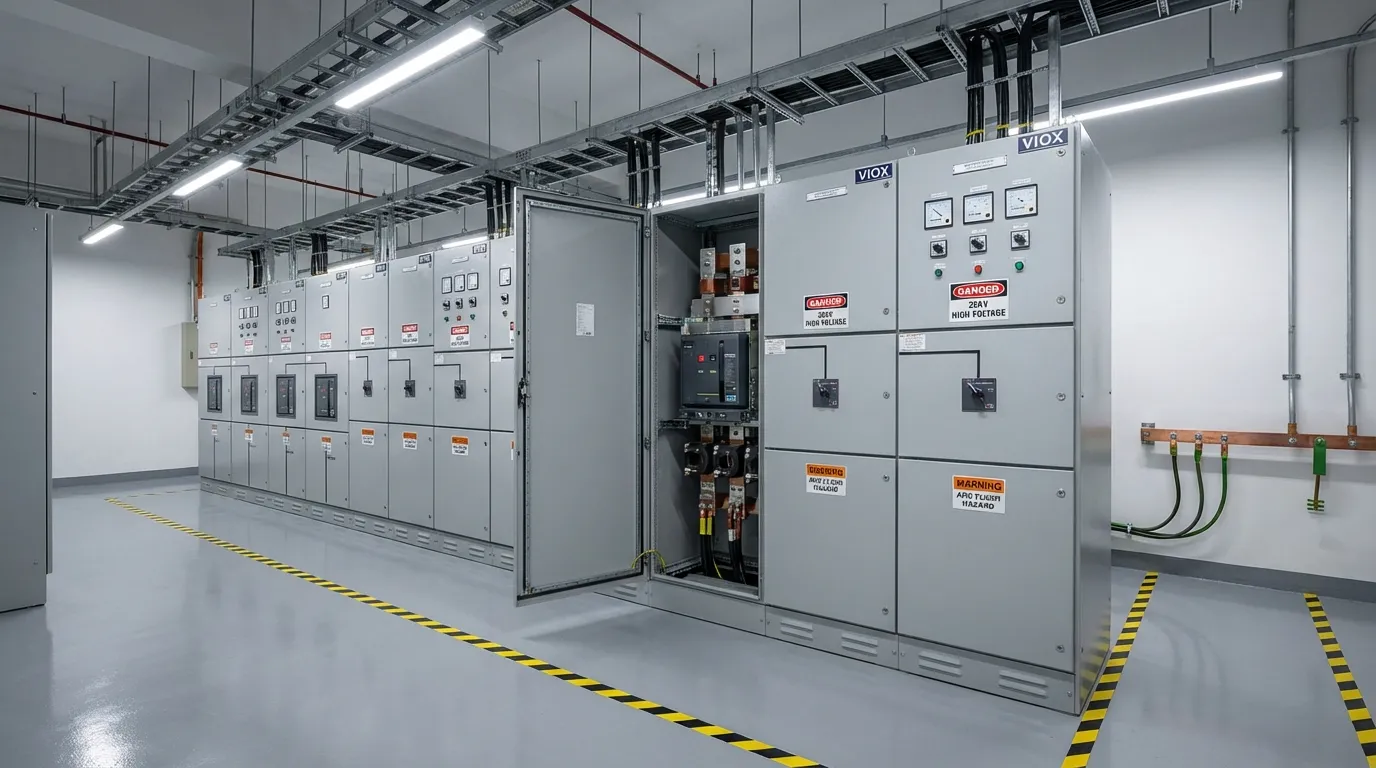

سامان کی مثالیں
- میڈیم وولٹیج سوئچ گیئر (IEC 62271 کے مطابق)
- ویکیوم سرکٹ بریکرز (VCBs)
- رنگ مین یونٹس (RMUs)
- پاور ٹرانسفارمرز (MV/LV)
- میڈیم وولٹیج سرج پروٹیکشن ڈیوائسز
- الگ تھلگ سوئچز
سیفٹی کے تحفظات
میڈیم وولٹیج کے لیے نمایاں طور پر بہتر حفاظتی پروٹوکول کی ضرورت ہوتی ہے:
- خصوصی تربیت: اہلکاروں کو MV کام کے لیے خاص طور پر تربیت یافتہ اور تصدیق شدہ ہونا چاہیے۔
- PPE کی ضروریات: آرک ریٹیڈ کپڑے، موصل دستانے (کلاس 2-4)، فیس شیلڈز
- سوئچنگ کے طریقہ کار: باقاعدہ لاک آؤٹ/ٹیگ آؤٹ کے طریقہ کار لازمی ہیں۔
- کلیئرنس فاصلے: کم از کم اپروچ فاصلوں کو برقرار رکھنا ضروری ہے۔
- آرک فلیش کا خطرہ: شدید آرک فلیش واقعات کا امکان جن کے لیے جامع رسک اسسمنٹ کی ضرورت ہے۔
میڈیم وولٹیج پر توانائی کی اعلی سطح کا مطلب ہے کہ حادثات تباہ کن ہو سکتے ہیں، اس لیے حفاظتی معیارات پر سختی سے عمل کرنا انتہائی ضروری ہے۔.
ہائی وولٹیج (HV): طویل فاصلے تک بجلی کی ترسیل
تعریف اور رینج
ہائی وولٹیج سسٹم اس کے درمیان کام کرتے ہیں 35kV اور 230kV (IEC) یا 69kV سے 230kV (ANSI/NEC)۔ یہ نظام علاقائی پاور ٹرانسمیشن نیٹ ورکس کی ریڑھ کی ہڈی بناتے ہیں۔.
کلیدی خصوصیات
- ٹرانسمیشن کی کارکردگی: 50-300 کلومیٹر کے فاصلے پر کم سے کم بجلی کا نقصان
- بجلی کی صلاحیت: سینکڑوں میگاواٹ منتقل کر سکتے ہیں
- انفراسٹرکچر: ٹرانسمیشن ٹاورز، خصوصی سب سٹیشنز کی ضرورت ہے۔
- موصلیت: وسیع موصلیت اور کلیئرنس کی ضروریات
- ماحولیاتی اثرات: برقی مقناطیسی میدان (EMF) اور بصری اثرات پر غور
عام ایپلی کیشنز
ہائی وولٹیج سسٹم اس قابل بناتے ہیں:
- علاقائی ترسیل: پاور پلانٹس کو ڈسٹری بیوشن نیٹ ورکس سے جوڑنا
- بین شہر رابطے: شہری مراکز کے درمیان بجلی کی منتقلی
- صنعتی کمپلیکس: وقف سب سٹیشنز کے ساتھ بہت بڑی سہولیات
- قابل تجدید انضمام: دور دراز ونڈ/سولر فارمز کو گرڈ سے جوڑنا
- سرحد پار ترسیل: بین الاقوامی بجلی کا تبادلہ
سامان کی مثالیں
- ایئر سرکٹ بریکرز (ACBs) اور SF6 سرکٹ بریکرز
- پاور ٹرانسفارمرز (HV/MV سٹیپ ڈاؤن)
- کرنٹ اور وولٹیج ٹرانسفارمرز (CTs/VTs)
- لائٹننگ اریسٹرز اور سرج پروٹیکشن
- ٹرانسمیشن لائن ہارڈ ویئر اور انسولیٹرز
سیفٹی کے تحفظات
ہائی وولٹیج کے کام کے لیے اعلیٰ ترین سطح کے حفاظتی پروٹوکول کی ضرورت ہوتی ہے:
- خصوصی سرٹیفیکیشن: صرف اعلیٰ تربیت یافتہ عملے کو اجازت ہے۔
- ریموٹ آپریشن: زیادہ تر آپریشن دور سے یا خصوصی ٹولز کے ساتھ کیے جاتے ہیں۔
- کلیئرنس زونز: وسیع حفاظتی کلیئرنس درکار ہے (میٹر، سینٹی میٹر نہیں)
- برقی مقناطیسی خطرات: EMF کی نمائش کی حدود کا مشاہدہ کرنا ضروری ہے۔
- آرک فلیش انرجی: انتہائی زیادہ انسیڈنٹ انرجی لیولز کا امکان
ہائی وولٹیج سسٹم عام طور پر آبادی والے علاقوں سے دور واقع ہوتے ہیں اور ان کے لیے حفاظت کے متعدد تہوں کے ساتھ محدود رسائی کی ضرورت ہوتی ہے۔.
ایکسٹرا ہائی وولٹیج (EHV) اور الٹرا ہائی وولٹیج (UHV)
ایکسٹرا ہائی وولٹیج (230kV – 800kV)
EHV سسٹم صوبوں، ریاستوں یا یہاں تک کہ ممالک میں کم سے کم نقصان کے ساتھ بجلی منتقل کرتے ہیں۔ عام وولٹیجز میں 345kV، 500kV اور 765kV شامل ہیں۔.
درخواستیں:
- قومی گرڈ انٹر کنکشن
- 300-1,000 کلومیٹر سے زیادہ بلک پاور ٹرانسمیشن
- بڑے جنریشن کی سہولیات کو لوڈ سینٹرز سے جوڑنا
الٹرا ہائی وولٹیج (800kV سے اوپر)
UHV پاور ٹرانسمیشن ٹیکنالوجی کے جدید ترین حصے کی نمائندگی کرتا ہے، جس میں 1,000kV (1 MV) اور اس سے اوپر کے سسٹم کام کر رہے ہیں۔ چین نے 1,100kV AC اور ±1,100kV DC لائنوں کے ساتھ UHV ٹیکنالوجی میں سبقت حاصل کی ہے۔.
درخواستیں:
- براعظمی پاور ٹرانسمیشن
- دور دراز قابل تجدید وسائل کو شہری مراکز سے جوڑنا
- ٹرانسمیشن کوریڈور کی ضروریات کو کم کرنا
تقابلی تجزیہ: LV بمقابلہ MV بمقابلہ HV
وولٹیج کی درجہ بندی کے درمیان عملی اختلافات کو سمجھنا سسٹم ڈیزائن اور آلات کے انتخاب میں مدد کرتا ہے:
| پیرامیٹر | لو وولٹیج | درمیانی وولٹیج | ہائی وولٹیج |
|---|---|---|---|
| وولٹیج کی حد (IEC) | 50V – 1kV | 1kV – 35kV | 35kV – 230kV |
| عام ٹرانسمیشن فاصلہ | < 1 کلومیٹر | 5 – 50 کلومیٹر | 50 – 300 کلومیٹر |
| بجلی کی صلاحیت | 1 میگاواٹ تک | 1 – 50 میگاواٹ | 50 – 500+ میگاواٹ |
| کرنٹ کی سطحیں | زیادہ (سینکڑوں سے ہزاروں ایمپیئر) | درمیانہ (دہائیوں سے سینکڑوں ایمپیئر) | کم (دہائیوں سے سینکڑوں ایمپیئر) |
| کنڈکٹر سائز | مساوی طاقت کے لیے بڑا | درمیانہ | مساوی طاقت کے لیے چھوٹا |
| موصلیت کی ضروریات | معیاری | بڑھا ہوا | وسیع |
| سامان کی قیمت | زیریں | درمیانہ | اعلی |
| تنصیب کی پیچیدگی | سادہ | اعتدال پسند | کمپلیکس |
| حفاظتی تربیت درکار ہے | بنیادی برقی | خصوصی ایم وی | انتہائی خصوصی ایچ وی |
| بحالی کی تعدد | باقاعدہ | وقتاً فوقتاً | طے شدہ/احتیاطی |
| عام ایپلی کیشنز | عمارتیں، چھوٹی صنعت | بڑی صنعت، تقسیم | ترسیل، بلک پاور |
| حفاظتی آلات | ایم سی بیز، ایم سی سی بیز، آر سی سی بیز | وی سی بیز، سوئچ گیئر | اے سی بیز، ایس ایف 6 بریکرز |
| معیارات کی تعمیل | آئی ای سی 60947، یو ایل 489 | آئی ای سی 62271، آئی ای ای ای سی 37 | IEC 62271-100 |
پاور لاس کا موازنہ
وولٹیج اور پاور لاس کے درمیان تعلق اس فارمولے سے چلتا ہے: پاور لاس = I²R
کہاں:
- I = موجودہ (ایمپیئر)
- R = مزاحمت (اوہم)
اتنی ہی مقدار میں بجلی منتقل کرنے کے لیے:
- وولٹیج کو دوگنا کرنے سے کرنٹ آدھا ہو جاتا ہے
- کرنٹ کو آدھا کرنے سے پاور لاس 75% کم ہو جاتا ہے
یہی وجہ ہے کہ طویل فاصلے تک ترسیل کے لیے ہائی وولٹیج ضروری ہے۔ مثال کے طور پر، 100 میگاواٹ منتقل کرنا:
- 10kV (MV) پر: کرنٹ = 10,000A، بہت زیادہ نقصانات
- 100kV (HV) پر: کرنٹ = 1,000A، نقصانات میں 99% کمی واقع ہوتی ہے
- 500kV (EHV) پر: کرنٹ = 200A، نقصانات میں 99.96% کمی واقع ہوتی ہے
اپنی درخواست کے لیے صحیح وولٹیج لیول کا انتخاب کرنا
مناسب وولٹیج کی درجہ بندی کا انتخاب کئی عوامل پر منحصر ہے:
1. بجلی کی ضروریات
- 100 کلو واٹ سے کم: کم وولٹیج عام طور پر کافی ہوتا ہے
- 100 کلو واٹ سے 10 میگاواٹ: درمیانہ وولٹیج اکثر بہترین ہوتا ہے
- 10 میگاواٹ سے اوپر: ہائی وولٹیج کی ضرورت پڑ سکتی ہے
2. ترسیل کا فاصلہ
- 500 میٹر سے کم: کم وولٹیج اقتصادی ہے
- 500 میٹر سے 20 کلومیٹر: درمیانہ وولٹیج تجویز کیا جاتا ہے
- 20 کلومیٹر سے اوپر: کارکردگی کے لیے ہائی وولٹیج ضروری ہے
3. لوڈ کی قسم
- 住宅/商业用途: کم وولٹیج معیاری ہے
- صنعتی موٹرز: بڑے موٹرز (>200 HP) کے لیے درمیانہ وولٹیج
- بلک پاور: ترسیل کے لیے ہائی وولٹیج
4. لاگت کے تحفظات
ابتدائی سرمایہ کاری:
- ایل وی: کم ترین آلات اور تنصیب کے اخراجات
- ایم وی: معتدل اخراجات، خصوصی آلات درکار ہیں
- ایچ وی: سب سے زیادہ اخراجات، پیچیدہ انفراسٹرکچر
آپریٹنگ اخراجات:
- ایل وی: طویل فاصلوں کے لیے زیادہ نقصانات
- ایم وی: متوازن کارکردگی اور لاگت
- ایچ وی: کم سے کم ترسیل کے نقصانات
5. حفاظتی اور ریگولیٹری تقاضے
ہر وولٹیج لیول کے لیے مخصوص حفاظتی معیارات ہیں:
- سرکٹ پروٹیکشن کے تقاضے
- گراؤنڈنگ اور ارتھنگ کے معیارات
- آرک فلیش تحفظ
- عملے کی تربیت اور سرٹیفیکیشن
6. مستقبل میں توسیع
ترقی کے امکانات پر غور کریں:
- کیا سسٹم میں بڑھتے ہوئے بوجھ کو ایڈجسٹ کیا جا سکتا ہے؟
- کیا ضرورت پڑنے پر وولٹیج اپ گریڈ ممکن ہے؟
- انفراسٹرکچر کی کیا حدود ہیں؟

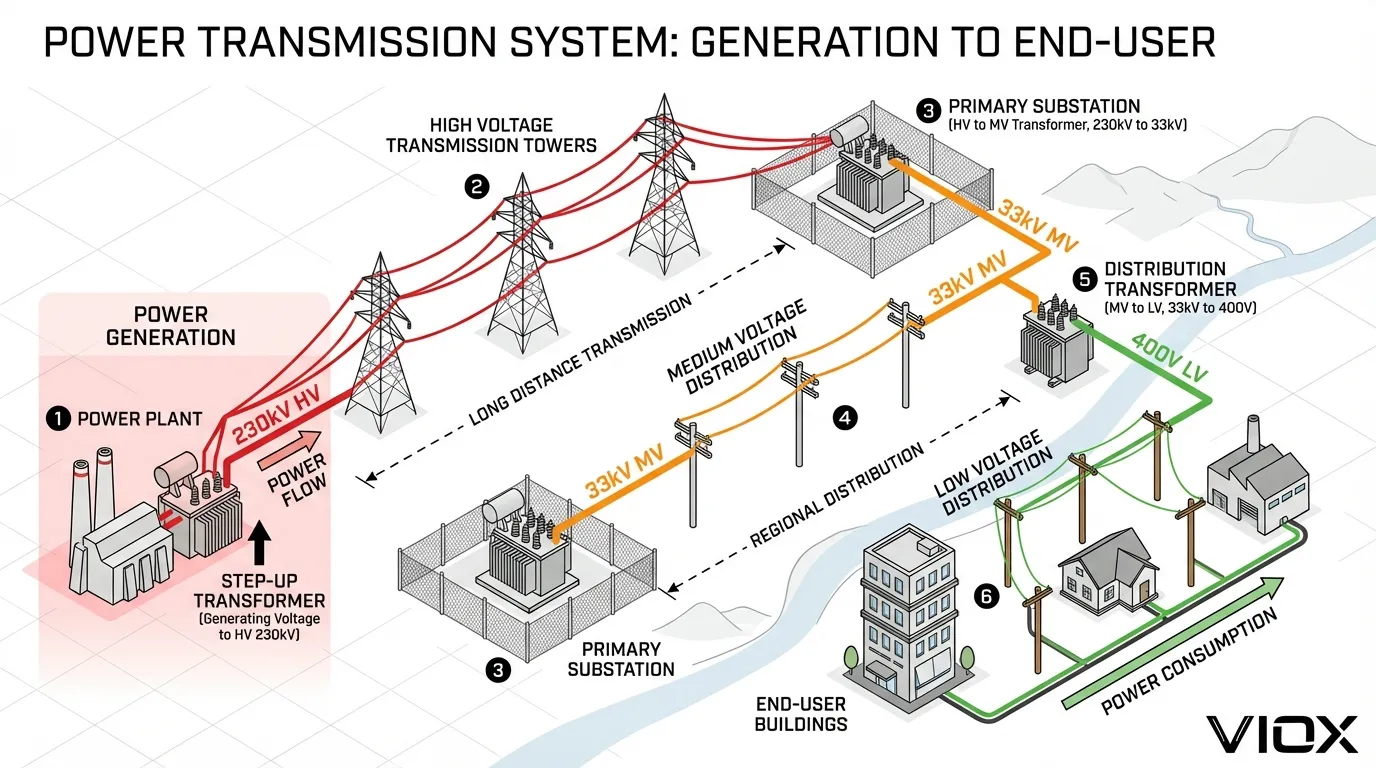

وولٹیج ٹرانسفارمیشن اور ڈسٹری بیوشن نیٹ ورکس
جدید الیکٹریکل سسٹم مربوط درجہ بندی میں متعدد وولٹیج لیولز استعمال کرتے ہیں:
- جنریشن: پاور پلانٹس میڈیم وولٹیج پر پیدا کرتے ہیں (عام طور پر 11-25kV)
- سٹیپ اپ: ٹرانسفارمرز ٹرانسمیشن کے لیے وولٹیج کو HV/EHV تک بڑھاتے ہیں
- منتقلی: ہائی وولٹیج پر طویل فاصلے تک نقل و حمل
- پرائمری سب سٹیشنز: علاقائی تقسیم کے لیے میڈیم وولٹیج تک سٹیپ ڈاؤن
- ڈسٹری بیوشن سب سٹیشنز: کم وولٹیج تک مزید کمی
- اینڈ یوزرز: استعمال کے وولٹیج میں حتمی تبدیلی
یہ ملٹی سٹیج اپروچ استعمال کے مقام پر حفاظت کو برقرار رکھتے ہوئے ہر سطح پر کارکردگی کو بہتر بناتی ہے۔. ٹرانسفارمرز اس وولٹیج ٹرانسفارمیشن کے عمل میں اہم کردار ادا کرتے ہیں۔.
حفاظتی معیارات اور تعمیل
بین الاقوامی معیارات
- IEC 60364: کم وولٹیج کی الیکٹریکل تنصیبات
- IEC 62271: ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر
- IEC 61140: الیکٹرک شاک سے تحفظ
- IEEE C37: سرکٹ بریکرز اور سوئچ گیئر کے معیارات
- NFPA 70E: کام کی جگہ پر برقی حفاظت
ذاتی حفاظتی سامان (PPE)
مطلوبہ PPE وولٹیج لیول کے لحاظ سے مختلف ہوتی ہے:
کم وولٹیج:
- انسولیٹڈ دستانے (کلاس 00 یا 0)
- حفاظتی شیشے
- آرک ریٹیڈ کپڑے (آرک فلیش خطرے والے علاقوں کے لیے)
درمیانی وولٹیج:
- انسولیٹڈ دستانے (کلاس 2-4)
- چمڑے کے محافظ
- آرک ریٹیڈ سوٹ (کم از کم 8 cal/cm²)
- فیس شیلڈ
- موصل اوزار
ہائی وولٹیج:
- کلاس 4 دستانے سمیت زیادہ سے زیادہ PPE
- مکمل آرک ریٹیڈ سوٹ (40+ cal/cm²)
- ریموٹ آپریشن کو ترجیح دی جاتی ہے
- ہاٹ سٹک ٹولز
- خصوصی تربیت لازمی ہے
آرک فلیش خطرہ تجزیہ
NFPA 70E کے مطابق 50V سے اوپر کے تمام الیکٹریکل سسٹمز کے لیے آرک فلیش خطرہ تجزیہ کی ضرورت ہوتی ہے۔ یہ تجزیہ تعین کرتا ہے:
- واقعاتی توانائی کی سطح
- آرک فلیش باؤنڈری فاصلے
- مطلوبہ PPE زمرے
- حفاظتی لیبلنگ کے تقاضے
وولٹیج ٹیکنالوجی میں ابھرتے ہوئے رجحانات
HVDC (ہائی وولٹیج ڈائریکٹ کرنٹ)
HVDC ٹیکنالوجی اس کے لیے اہمیت حاصل کر رہی ہے:
- الٹرا لانگ ڈسٹنس ٹرانسمیشن (>500 کلومیٹر)
- زیر سمندر کیبل کنکشن
- اسینکرونس گرڈ انٹر کنکشنز
- قابل تجدید توانائی کا انضمام
اسمارٹ گرڈ انٹیگریشن
جدید وولٹیج سسٹمز میں شامل ہیں:
- ڈیجیٹل مانیٹرنگ اور کنٹرول
- سمارٹ سرکٹ بریکر
- خودکار وولٹیج ریگولیشن
- ریئل ٹائم لوڈ مینجمنٹ
قابل تجدید توانائی کے تحفظات
سولر اور ونڈ انسٹالیشنز کے لیے وولٹیج کی محتاط منصوبہ بندی کی ضرورت ہوتی ہے:
- سولر کمبائنر بکس DC کلیکشن کے لیے
- انورٹر آؤٹ پٹ وولٹیج کا انتخاب
- گرڈ انٹر کنکشن کے تقاضے
- وولٹیج لیولز میں سرج پروٹیکشن
کلیدی ٹیک ویز
الیکٹریکل پروفیشنلز کے لیے وولٹیج کی درجہ بندی کو سمجھنا ضروری ہے۔ یاد رکھنے کے لیے یہاں اہم نکات ہیں:
- وولٹیج کی درجہ بندی خطے کے لحاظ سے مختلف ہوتی ہے۔: آئی ای سی اور اے این ایس آئی/این ای سی معیارات مختلف حدود کی وضاحت کرتے ہیں—ہمیشہ تصدیق کریں کہ آپ کے پروجیکٹ پر کون سا معیار لاگو ہوتا ہے۔
- کم وولٹیج (50V-1kV) روزمرہ کے استعمال کی چیزوں کو طاقت فراہم کرتا ہے۔: رہائشی عمارتوں سے لے کر ہلکے صنعتی آلات تک، ایل وی سسٹم سب سے عام ہیں اور معیاری حفاظتی احتیاطی تدابیر کی ضرورت ہے۔
- درمیانی وولٹیج (1kV-35kV) جنریشن اور ڈسٹری بیوشن کے درمیان پل کا کام کرتا ہے۔: ایم وی سسٹم صنعتی سہولیات اور محلوں میں موثر بجلی کی تقسیم کو ممکن بناتے ہیں جبکہ خصوصی آلات اور تربیت کی ضرورت ہوتی ہے۔
- ہائی وولٹیج (35kV-230kV) طویل فاصلے تک ترسیل کو ممکن بناتا ہے۔: ایچ وی سسٹم سینکڑوں کلومیٹر پر بجلی کے نقصانات کو کم کرتے ہیں لیکن وسیع حفاظتی پروٹوکول اور انفراسٹرکچر کا مطالبہ کرتے ہیں۔
- وولٹیج زیادہ ہونے کا مطلب ہے کم کرنٹ اور نقصانات۔: مساوی بجلی کی ترسیل کے لیے، وولٹیج کو دوگنا کرنے سے کرنٹ آدھا اور بجلی کے نقصانات 75% تک کم ہو جاتے ہیں، جو ایچ وی کو کارکردگی کے لیے ضروری بناتا ہے۔
- ہر وولٹیج کی سطح کے لیے مخصوص آلات کی ضرورت ہوتی ہے۔: ایل وی میں ایم سی بیز سے لے کر ایچ وی میں SF6 بریکرز تک، مناسب آلات کا انتخاب حفاظت اور کارکردگی کے لیے بہت ضروری ہے۔
- وولٹیج کے ساتھ حفاظتی تقاضے بڑھتے جاتے ہیں۔: عملے کی تربیت، پی پی ای، اور آپریشنل طریقہ کار وولٹیج میں اضافے کے ساتھ بتدریج سخت ہوتے جاتے ہیں۔
- سسٹم ڈیزائن میں متعدد عوامل پر غور کرنا ضروری ہے۔: بجلی کی ضروریات، ترسیل کا فاصلہ، لوڈ کی قسم، اخراجات، اور مستقبل کی توسیع سبھی بہترین وولٹیج کے انتخاب پر اثر انداز ہوتے ہیں۔
- ٹرانسفارمر ملٹی وولٹیج نیٹ ورکس کو فعال کرتے ہیں۔: جدید برقی نظام جنریشن سے لے کر آخری استعمال تک مربوط وولٹیج کی سطحوں کا استعمال کرتے ہیں، ٹرانسفارمر موثر تبدیلی کو آسان بناتے ہیں۔
- معیارات کی تعمیل لازمی ہے۔: آئی ای سی، آئی ای ای ای، اے این ایس آئی، اور این ایف پی اے معیارات تمام وولٹیج درجہ بندیوں میں حفاظت، مطابقت اور وشوسنییتا کو یقینی بناتے ہیں۔
- ابھرتی ہوئی ٹیکنالوجیز وولٹیج ایپلی کیشنز کو نئی شکل دے رہی ہیں۔: ایچ وی ڈی سی ٹرانسمیشن، سمارٹ گرڈ انٹیگریشن، اور قابل تجدید توانائی کے نظام وولٹیج ٹیکنالوجی میں جدت لا رہے ہیں۔
- مناسب وولٹیج کی درجہ بندی مہنگی غلطیوں سے بچاتی ہے۔: غلط وولٹیج کی سطح کا استعمال آلات کی ناکامی، حفاظتی خطرات، نااہلی، اور ریگولیٹری عدم تعمیل کا باعث بنتا ہے۔
مختصر سوالات کے سیکشن
کم، درمیانی اور ہائی وولٹیج میں بنیادی فرق کیا ہے؟
بنیادی فرق وولٹیج کی حد، ترسیل کی مسافت کی صلاحیت، اور حفاظتی تقاضے ہیں۔ کم وولٹیج (50V-1kV) عمارتوں اور ہلکی صنعت میں قلیل فاصلے کی تقسیم کے لیے استعمال ہوتا ہے۔ درمیانے وولٹیج (1kV-35kV) 5-50 کلومیٹر پر موثر علاقائی تقسیم کو ممکن بناتا ہے۔ ہائی وولٹیج (35kV-230kV) سینکڑوں کلومیٹر پر طویل فاصلے تک کم سے کم نقصان کے ساتھ ترسیل کی اجازت دیتا ہے۔ ہر سطح کو بتدریج زیادہ نفیس آلات اور حفاظتی پروٹوکول کی ضرورت ہوتی ہے۔.
ہم صرف ایک وولٹیج کی سطح کے بجائے مختلف وولٹیج کی سطحیں کیوں استعمال کرتے ہیں؟
متعدد وولٹیج لیولز کا استعمال پورے پاور سسٹم میں کارکردگی اور حفاظت کو بہتر بناتا ہے۔ ہائی وولٹیج طویل فاصلوں پر ترسیل کے نقصانات کو کم کرتا ہے (پاور لاس = I²R، لہذا زیادہ وولٹیج = کم کرنٹ = کم نقصانات)۔ تاہم، ہائی وولٹیج خطرناک اور آخری استعمال کی ایپلی کیشنز کے لیے غیر عملی ہے۔ درمیانے سے کم وولٹیج میں کمی کرنا مجموعی نظام کی کارکردگی کو برقرار رکھتے ہوئے محفوظ، قابل استعمال پاور فراہم کرتا ہے۔ یہ کثیر مرحلہ نقطہ نظر ترسیل کی کارکردگی، آلات کی قیمتوں اور صارف کی حفاظت میں توازن پیدا کرتا ہے۔.
کیا 480V کو کم وولٹیج سمجھا جاتا ہے یا درمیانی وولٹیج؟
480V کو درجہ بندی کیا گیا ہے۔ کم وولٹیج آئی ای سی معیارات کے تحت (جو ایل وی کو 1,000V تک بیان کرتے ہیں) اور اے این ایس آئی/این ای سی معیارات کے تحت بھی (جو ایل وی کو 600V تک بیان کرتے ہیں)۔ تاہم، 480V تھری فیز سسٹم کافی طاقت رکھتے ہیں اور 120V/240V رہائشی نظاموں کے مقابلے میں زیادہ سخت حفاظتی احتیاطی تدابیر کی ضرورت ہوتی ہے۔ صنعتی ترتیبات میں، 480V عام طور پر بڑے موٹرز، HVAC سسٹمز، اور بھاری مشینری کے لیے استعمال ہوتا ہے۔.
گھروں میں کون سا وولٹیج استعمال ہوتا ہے؟
رہائشی وولٹیج خطے کے لحاظ سے مختلف ہوتا ہے: 120V/240V شمالی امریکہ میں سنگل فیز،, 230V/400V یورپ اور ایشیا کے بیشتر حصوں میں، اور 100V جاپان میں۔ یہ سب کم وولٹیج کے نظام ہیں جو مقبوضہ جگہوں پر حفاظت کے لیے بنائے گئے ہیں۔ کم وولٹیج (120V یا 230V) لائٹنگ اور چھوٹے آلات کے لیے استعمال ہوتا ہے، جبکہ زیادہ وولٹیج (240V یا 400V) بڑے آلات جیسے الیکٹرک ڈرائر، رینج، اور ایئر کنڈیشنر کو طاقت فراہم کرتا ہے۔.
درمیانی وولٹیج کے ساتھ کام کرنے کے لیے کون سے حفاظتی آلات درکار ہیں؟
درمیانی وولٹیج کے کام کے لیے خصوصی حفاظتی آلات کی ضرورت ہوتی ہے، بشمول: کلاس 2-4 موصل ربڑ کے دستانے چمڑے کے محافظوں کے ساتھ، آرک ریٹیڈ کپڑے (کم از کم 8-12 کیلوریز فی مربع سینٹی میٹر)، چہرے کے شیلڈ، موصل اوزار، اور وولٹیج ڈیٹیکٹر۔ عملے کو خصوصی ایم وی ٹریننگ مکمل کرنی ہوگی اور سخت لاک آؤٹ/ٹیگ آؤٹ کے طریقہ کار پر عمل کرنا ہوگا۔ آرک فلیش خطرے کا تجزیہ لازمی ہے تاکہ ہر تنصیب کے لیے مخصوص پی پی ای کی ضروریات کا تعین کیا جا سکے۔.
How do you choose between low and medium voltage for an industrial facility?
اس فیصلے کا انحصار کئی عوامل پر ہے: کل بجلی کی طلب (MV عام طور پر 500-1000 کلو واٹ سے اوپر درست ثابت ہوتا ہے)، موٹروں کا سائز (200 HP سے اوپر کی موٹروں کے لیے MV کو ترجیح دی جاتی ہے)، تقسیم کا فاصلہ (500 میٹر سے زیادہ کے لیے MV زیادہ اقتصادی ہے)، اور یوٹیلیٹی کنکشن پوائنٹ وولٹیج۔ ابتدائی اخراجات (MV آلات زیادہ مہنگے ہیں) اور آپریٹنگ اخراجات (MV میں نقصانات کم ہوتے ہیں) دونوں پر غور کریں۔ اپنی مخصوص ایپلیکیشن کے لیے ملکیت کی کل لاگت کا جائزہ لینے کے لیے الیکٹریکل انجینئرز اور یوٹیلیٹی فراہم کرنے والوں سے مشورہ کریں۔.
کیا آپ کم وولٹیج کو درمیانی وولٹیج میں تبدیل کر سکتے ہیں؟
جی ہاں، اسٹیپ اپ ٹرانسفارمرز کے ذریعے جو وولٹیج کو ایل وی سے ایم وی تک بڑھاتے ہیں۔ یہ تقسیم شدہ جنریشن ایپلی کیشنز جیسے سولر فارمز میں عام ہے، جہاں انورٹرز کم وولٹیج اے سی پیدا کرتے ہیں جسے پھر گرڈ کنکشن کے لیے درمیانی وولٹیج تک بڑھایا جاتا ہے۔ تاہم، تبدیلی کے لیے مناسب ٹرانسفارمر سائزنگ،, تحفظ کے آلات, ، اور یوٹیلیٹی انٹرکنکشن معیارات کی تعمیل کی ضرورت ہے۔.
وولٹیج کی درجہ بندی کے بارے میں سب سے زیادہ الجھن کی کیا وجہ ہے؟
الجھن کا بنیادی ذریعہ آئی ای سی اور اے این ایس آئی/این ای سی معیارات کے درمیان فرق ہے، جو وولٹیج کی حدود کو مختلف طریقے سے بیان کرتے ہیں۔ اس کے علاوہ، اصطلاحات مختلف ہوتی ہیں—کچھ خطے “ہائی وولٹیج” کے بجائے “ہائی ٹینشن” (HT) استعمال کرتے ہیں، اور “درمیانی وولٹیج” کی تعریفیں نمایاں طور پر مختلف ہوتی ہیں۔ صنعت کے مخصوص معیارات (جیسے ریلوے یا کان کنی کے لیے) بھی مختلف درجہ بندی استعمال کر سکتے ہیں۔ ہمیشہ واضح کریں کہ آپ کے پروجیکٹ اور خطے پر کون سا معیار لاگو ہوتا ہے۔.
نتیجہ
وولٹیج کی درجہ بندی جدید برقی انجینئرنگ اور پاور سسٹم ڈیزائن کی بنیاد بناتی ہے۔ کم، درمیانی اور ہائی وولٹیج کے درمیان فرق—اور ان پر حکمرانی کرنے والے بین الاقوامی معیارات—کو سمجھنا محفوظ، موثر اور تعمیل کرنے والی برقی تنصیبات کے لیے ضروری ہے۔.
سے رہائشی سرکٹ بریکرز گھروں کی حفاظت کرنے سے لے کر براعظموں پر پھیلی ہوئی بڑے پیمانے پر ٹرانسمیشن لائنوں تک، ہر وولٹیج کی سطح ہمارے باہم مربوط برقی انفراسٹرکچر میں ایک خاص مقصد پورا کرتی ہے۔ ہر ایپلیکیشن کے لیے مناسب وولٹیج کی درجہ بندی کا انتخاب کرکے اور قائم کردہ حفاظتی معیارات پر عمل کرکے، برقی پیشہ ور افراد اہلکاروں اور آلات کی حفاظت کرتے ہوئے قابل اعتماد بجلی کی فراہمی کو یقینی بناتے ہیں۔.
جیسے جیسے برقی نظام سمارٹ گرڈ ٹیکنالوجی، قابل تجدید توانائی کے انضمام، اور ایچ وی ڈی سی ٹرانسمیشن کے ساتھ تیار ہوتے ہیں، وولٹیج کی درجہ بندی کے بنیادی اصول مستقل رہتے ہیں۔ چاہے آپ ڈیزائن کر رہے ہوں۔ تقسیم بورڈ, ، وضاحت کر رہے ہوں۔ سوئچ گیئر, ، یا ٹرانسمیشن نیٹ ورک کی منصوبہ بندی کر رہے ہیں، وولٹیج کی سطحوں کی مناسب سمجھ نظام کی بہترین کارکردگی، حفاظت اور لمبی عمر کو یقینی بناتی ہے۔.
VIOX الیکٹرک میں، ہم تمام وولٹیج درجہ بندیوں میں برقی آلات کی ایک جامع رینج تیار کرتے ہیں، سے منی ایچر سرکٹ بریکرز درمیانی وولٹیج سوئچ گیئر تک، دنیا بھر کے برقی پیشہ ور افراد کو محفوظ، زیادہ موثر پاور سسٹم بنانے میں مدد کرتے ہیں۔.
