Ang mga earthing system ang nagtatakda kung paano ikinokonekta ng isang low-voltage electrical network ang power source nito, mga exposed na bahaging metal, protective conductors, at ang pisikal na lupa (earth). Ang tatlong pangunahing IEC earthing arrangements ay TN, TT, at IT. Lahat ng ito ay naglalayong bawasan ang panganib ng electric shock at sunog, ngunit ginagawa nila ito sa magkakaibang paraan.
Ang maikling sagot:
- Mga TN system gumamit ng protective conductor na nakakonekta pabalik sa supply source. Ang earth-fault current ay karaniwang bumabalik sa pamamagitan ng metallic path, kaya ang fault current ay medyo mataas.
- Mga sistema ng TT gumamit ng local earth electrode sa installation. Ang earth-fault current ay bumabalik sa pamamagitan ng lupa, kaya ang fault current ay madalas na mas mababa at nagiging mahalaga ang paggamit ng residual current devices (RCDs).
- Mga sistema ng IT ihiwalay ang supply mula sa earth o ikonekta ito sa pamamagitan ng high impedance. Ang unang earth fault ay nagdudulot ng limitadong kuryente, na nagpapahintulot sa pagpapatuloy ng operasyon, ngunit kinakailangan ang insulation monitoring.
Ang mga pagkakaibang ito ang nagpapaliwanag kung bakit ang mga bansa, utility, pabrika, ospital, minahan, data center, at residential installation ay hindi gumagamit ng parehong paraan ng pag-ground sa mga low-voltage network.

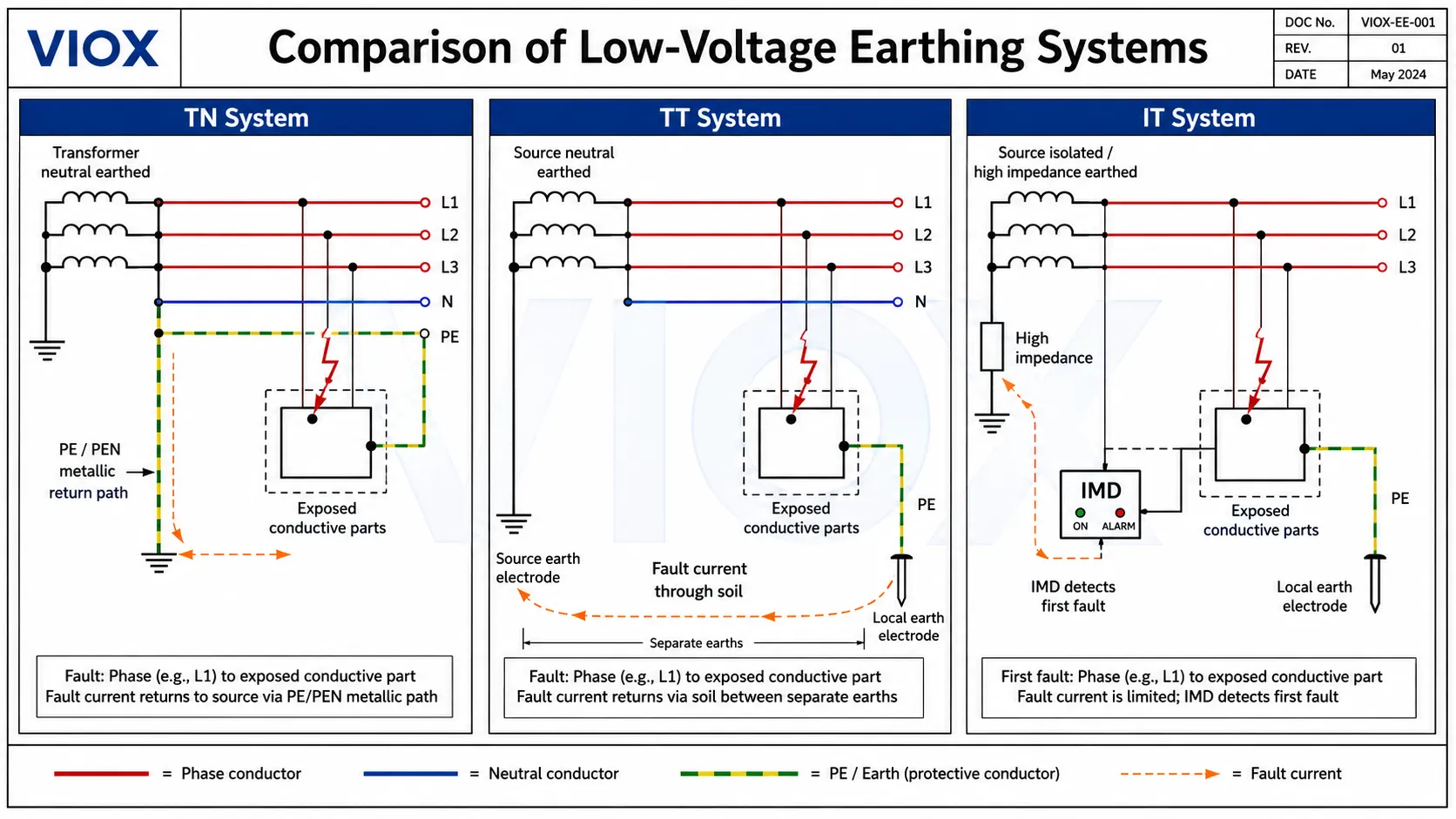

Ano ang ibig sabihin ng TN, TT, at IT?
Ang IEC earthing code ay gumagamit ng mga titik upang ilarawan ang dalawang ugnayan:
- Ang ugnayan sa pagitan ng power source at earth.
- Ang ugnayan sa pagitan ng mga lantad na bahaging konduktibo at ng lupa (earth).
| Titik | Ibig sabihin | Praktikal na interpretasyon |
|---|---|---|
| T | Terra, direktang koneksyon sa lupa | Ang isang punto ng pinagmumulan (source) o instalasyon ay direktang nakakonekta sa lupa |
| ako | Nakahiwalay o impedance-earthed na pinagmumulan | Ang pinagmumulan ay hindi direktang nakakonekta sa lupa, o nakakonekta sa pamamagitan ng mataas na impedance |
| N | Ang mga lantad na bahaging konduktibo ay nakakonekta sa lupa ng pinagmumulan | Ang mga protective conductor ay bumabalik sa punto ng supply na may koneksyon sa lupa |
| S | Paghiwalayin ang neutral at protective conductors | Ang N at PE ay magkahiwalay na conductor |
| C | Pinagsamang neutral at protective conductor | Ang mga function ng neutral at protective earth ay pinagsama sa isang PEN conductor |
Nagbibigay ito ng mga karaniwang pamilya ng system:
- TN-S
- TN-C
- TN-CS
- TT
- IT
Ang mga titik ay mukhang simple, ngunit ang paraan ng proteksyon ay lubhang magkakaiba. Ang isang breaker, RCD, SPD, neutral bar, PE bar, o grounding electrode ay maitatama lamang ang pagpili kung nauunawaan ang earthing system.

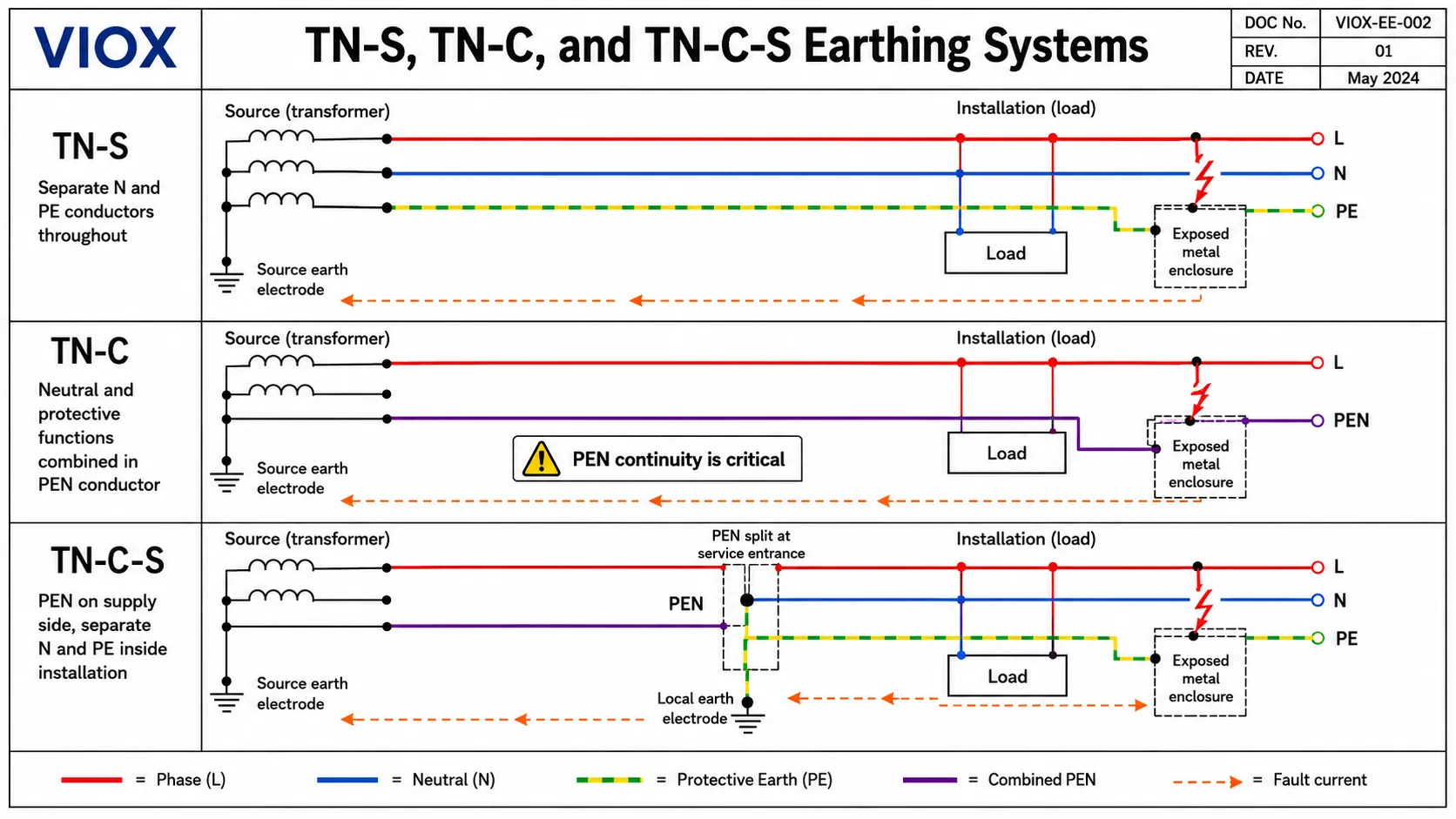

Paliwanag sa TN-S, TN-C, at TN-C-S
A TN earthing system ay may isang punto ng supply source na direktang naka-earth. Ang mga exposed conductive parts ng installation ay nakakonekta pabalik sa earthed source point na iyon sa pamamagitan ng mga protective conductor.
Sa praktikal na aspeto, ang TN system ay nagbibigay ng metallic earth-fault return path. Dahil ang fault loop impedance ay karaniwang mababa, ang earth-fault current ay maaaring maging sapat na mataas upang mapagana ang mga fuse, miniature circuit breaker (MCB), molded case circuit breaker (MCCB), o iba pang overcurrent protective device.
TN-S System
Sa isang TN-S system, ang neutral conductor (N) at protective earth conductor (PE) ay nananatiling magkahiwalay sa buong system.
Transformer neutral earthedAng TN-S ay mainam dahil ang neutral current at protective earth current ay magkahiwalay. Binabawasan nito ang panganib ng normal na load current na dumadaloy sa mga exposed metalwork o protective bonding path.
Mga karaniwang katangian:
- Paghiwalayin ang mga konduktor ng N at PE.
- Metalikong landas para sa pagbalik ng fault-current.
- Ang mga overcurrent protective device ay madalas na kayang mag-clear ng earth fault kung sapat na mababa ang loop impedance.
- Ang mga RCD ay maaari pa ring gamitin para sa karagdagang proteksyon, mga espesyal na lokasyon, o mga socket circuit depende sa lokal na kodigo.
- Madalas na mas pinipili kung saan mahalaga ang electromagnetic compatibility, integridad ng protective conductor, o mga sensitibong kagamitan.
TN-C System
Sa isang TN-C system, ang mga tungkulin ng neutral at protective earth ay pinagsama sa iisang konduktor. PEN conductor sa buong sistema.
Ang kaayusang ito ay makakatipid sa materyales ng konduktor sa mga distribution network, ngunit nagdudulot ito ng mahahalagang limitasyon sa kaligtasan. Dahil ang PEN conductor ay nagdadala ng normal na neutral current at nagsisilbi ring protective conductor, hindi ito dapat basta-basta maputol o ma-switch. Kung ang isang PEN conductor ay magkaroon ng open circuit o mataas na resistance, ang mga exposed conductive parts ay maaaring magkaroon ng mapanganib na boltahe.
Mahalagang hangganan: Ang TN-C ay hindi katulad ng TN-C-S. Sa TN-C, ang neutral at protective functions ay nananatiling pinagsama bilang PEN. Kapag ang PEN ay nahiwalay na sa N at PE, ang bahaging nasa downstream ay hindi na TN-C; ito ay nagiging TN-C-S o TN-S depende sa kaayusan.
Mga karaniwang katangian:
- Gumagamit ng pinagsamang PEN conductor.
- Hindi angkop para sa lahat ng bahagi ng mga modernong low-voltage installation.
- Ang mga RCD ay hindi maaaring gamitin sa bahaging TN-C sa normal na paraan dahil ang neutral at protective earth ay pinagsama.
- Ang pagpapatuloy ng PEN ay kritikal para sa kaligtasan.
TN-C-S System
Sa isang TN-C-S system, ang supply network ay gumagamit ng pinagsamang PEN conductor para sa bahagi ng system, pagkatapos ay hinahati ito sa magkahiwalay na neutral (N) at protective earth (PE) conductors sa pinagmulan ng installation o service equipment.
Ang kaayusang ito ay kilala sa ilang bansa bilang PME (Protective Multiple Earthing) o MEN (Multiple Earthed Neutral o Maramihang Naka-ground na Neutral).
Bahagi ng supply: pinagsamang PENAng TN-C-S ay malawakang ginagamit dahil nagbibigay ito ng low-impedance fault path nang hindi kinakailangang umasa ang bawat instalasyon sa sarili nitong earth electrode. Gayunpaman, ang pangunahing alalahanin sa engineering ay ang pagkaputol ng PEN. Kung ang PEN conductor ay maputol bago ang punto ng paghihiwalay, ang protective earth ng instalasyon ay maaaring tumaas patungo sa boltahe ng linya (line voltage).
Mga karaniwang katangian:
- Karaniwan sa maraming pampublikong low-voltage distribution network.
- Mababang fault-loop impedance kumpara sa TT.
- Mahusay na pag-clear ng fault gamit ang tamang pagpili ng proteksyon.
- Nangangailangan ng mahigpit na mga panuntunan para sa continuity ng PEN conductor, bonding, at mga espesyal na lokasyon.
- Ang panganib ng naputol na PEN ay dapat isaalang-alang, lalo na para sa mga panlabas na metalwork, EV charging, mga sakahan, marina, at mga katulad na instalasyon.
Para sa mga pagkakaiba sa proteksyon sa antas ng device, ang gabay ng VIOX tungkol sa RCD vs MCB ay nagpapaliwanag kung bakit ang overcurrent protection at residual-current protection ay hindi iisang bagay.
Paliwanag sa TT Earthing System
Sa isang TT earthing system, ang supply source ay may isang punto na direktang naka-earth, ngunit ang mga exposed conductive part ng installation ay nakakonekta sa isang lokal na earth electrode na hiwalay sa earth ng supply.
Supply neutral: naka-earth sa pamamagitan ng utilityAng pangunahing pagkakaiba nito sa TN ay ang fault-current path. Sa TT, ang earth fault loop ay kinabibilangan ng resistance ng lokal na electrode at ang daanan sa lupa pabalik sa source. Ang impedance na iyon ay karaniwang mas mataas kaysa sa metallic PE return path, kaya ang earth-fault current ay maaaring masyadong mababa para agad na mag-trip ang fuse o MCB.
Iyon ang dahilan kung bakit Ang proteksyon ng RCD ay sentro sa mga sistemang TT.. Natutukoy ng RCD ang kawalan ng balanse sa residual current at pinuputol nito ang circuit kahit na hindi sapat ang lakas ng earth-fault current para mapagana ang isang overcurrent device.
Mga Kalakasan ng TT System
- Hindi umaasa sa protective earth conductor ng utility.
- Iniiwasan ang ilang panganib ng naputol na PEN na nauugnay sa TN-C-S.
- Kapaki-pakinabang kung hindi makapagbigay ang utility ng maaasahang pasilidad ng earthing na TN.
- Karaniwan sa mga rural na lugar, overhead-line, pansamantalang instalasyon, o ilang partikular na sitwasyon ng pampublikong distribusyon.
Mga Hamon sa TT System
- Mahalaga ang resistance ng earth electrode.
- Kritikal ang pagpili at koordinasyon ng RCD.
- Ang disenyo ng surge protection ay dapat isaalang-alang ang lokal na earth path.
- Ang mga kagamitang may mataas na leakage-current ay maaaring magdulot ng nuisance tripping kung hindi maayos ang paghahati ng mga circuit.
- Ang inspeksyon at pagsubok sa earth electrode ay nagiging mahahalagang gawain sa maintenance.
Para sa isang praktikal na tulay ng wikang pangkaligtasan, tingnan ang artikulo ng VIOX tungkol sa Grounding vs GFCI vs Surge Protection.
Paliwanag sa IT Earthing System
Sa isang IT earthing system, Ang supply source ay nakahiwalay sa lupa (earth) o nakakonekta sa lupa sa pamamagitan ng mataas na impedance. Ang mga exposed conductive parts ng installation ay nananatiling naka-earth, ngunit ang source mismo ay hindi solidly earthed gaya ng sa TN o TT.
Ang pangunahing layunin ng IT system ay ang pagpapatuloy ng serbisyo (service continuity). Sa unang earth fault, ang fault current ay limitado dahil walang low-impedance return path patungo sa source. Sa halip na agad na putulin ang circuit, isang insulation monitoring device (IMD) ang tutukoy sa unang fault at magbibigay ng alarma.
Unang earth fault: limitadong kuryente, alarma mula sa IMDSaan Ginagamit ang mga IT System
Ang mga IT system ay hindi karaniwang ginagamit sa mga ordinaryong residential distribution. Ginagamit ang mga ito kung saan kritikal ang tuluy-tuloy na supply o kung saan ang pagkaputol ng kuryente pagkatapos ng unang fault ay magdudulot ng mas malaking panganib.
Ang mga karaniwang halimbawa ay kinabibilangan ng:
- mga lokasyong medikal
- mga operating room at intensive care area
- mga minahan
- mga barko at offshore system
- mga linya ng prosesong pang-industriya
- mga planta ng kemikal
- ilang partikular na UPS o isolated power system
- mga pasilidad na kritikal sa misyon
Mga Hamon sa IT System
Ang mga IT system ay nangangailangan ng disiplinadong maintenance. Hindi dapat balewalain ang unang fault. Kung magkaroon ng pangalawang fault sa isa pang live conductor bago maayos ang unang fault, ang system ay maaaring kumilos na parang isang phase-to-phase o high-energy fault condition.
Ibig sabihin nito, ang isang IT system ay karaniwang nangangailangan ng:
- pagsubaybay sa insulation
- mga pamamaraan sa pagtugon sa alarm
- mga sinanay na tauhan sa maintenance
- malinaw na mga paraan ng pagtukoy sa fault
- tamang koordinasyon ng protective device para sa mga kondisyon ng second-fault
Bakit Gumagamit ang mga Bansa ng Iba't Ibang Earthing System
Hindi pinipili ng mga bansa ang TN, TT, o IT base lamang sa kagustuhan. Ang praktis sa earthing ay hinuhubog ng kasaysayan ng network, imprastraktura ng utility, kondisyon ng lupa, pilosopiya sa kaligtasan, tradisyon sa regulasyon, at gastos.
Ang mga pangunahing salik ay kinabibilangan ng:
- Disenyo ng distribution network: Ang mga underground network, overhead line, at rural feeder ay lumilikha ng iba't ibang praktikal na limitasyon.
- Fault-loop impedance: Ang mga TN system ay makakapagbigay ng mas mataas na fault current sa pamamagitan ng mga metallic return path; ang mga TT system ay mas nakadepende sa mga RCD.
- Soil resistivity: Ang mabato, tuyo, mabuhangin, o nagyeyelong lupa ay maaaring magpahirap sa pagdidisenyo ng mga lokal na earth electrode.
- Legacy infrastructure: Ang mga lumang network na TN-S, TN-C, TT, o mga pinaghalong network ay madalas na nananatiling ginagamit sa loob ng ilang dekada.
- Mga panuntunan sa kaligtasan ng publiko: Nililimitahan ng ilang bansa ang paggamit ng PME/TN-C-S sa mga espesyal na lokasyon dahil sa panganib ng naputol na PEN.
- Mga kinakailangan sa continuity: Pinipili ang mga IT system kung hindi kanais-nais ang pagputol ng kuryente sa unang fault.
- Kultura ng gastos at maintenance: Ang mga system na nagpapababa ng gastos sa conductor ay maaaring mangailangan ng mas mahigpit na disiplina sa bonding at inspeksyon.
Ito ang dahilan kung bakit ang dalawang bansa na may parehong nominal voltage ay maaaring gumamit ng magkaibang paraan ng earthing, at kung bakit ang isang bansa ay maaaring magkaroon ng iba't ibang earthing system depende sa rehiyon, utility, at uri ng instalasyon.
Mga Halimbawa ng Bansa: UK, France, Germany, India, Australia, US, at Middle East

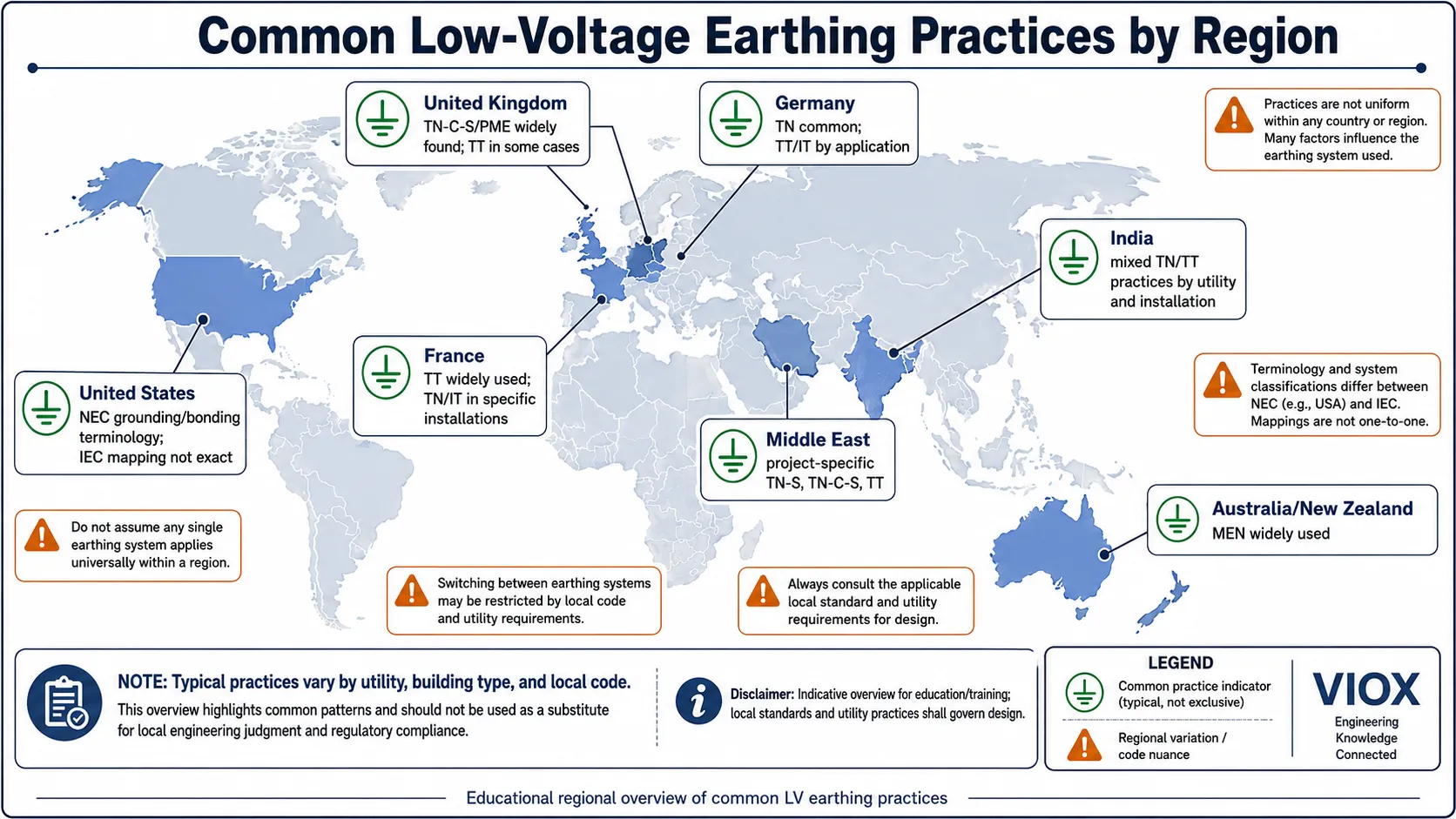

Ang talahanayan sa ibaba ay nagpapakita ng mga tipikal na pattern, hindi mga legal na panuntunan. Ang mga earthing system ay maaaring magbago depende sa utility, edad ng gusali, uri ng instalasyon, at lokal na code. Laging sundin ang naaangkop na pambansang pamantayan sa wiring at ang mga kinakailangan ng distribution network operator.
| Bansa o rehiyon | Mga karaniwang arrangement | Mga praktikal na paalala |
|---|---|---|
| United Kingdom | TN-C-S/PME ang malawakang ginagamit, TN-S sa mga luma o partikular na supply, TT sa mga rural/outbuilding/espesyal na kaso | Ang earthing arrangement ay karaniwang itinatala sa panahon ng inspeksyon. Ang TT ay madalas mangailangan ng RCD-based fault protection dahil mas mataas ang loop impedance nito. |
| France | Ang TT ay malawakang ginagamit sa maraming pampublikong low-voltage supply; ang TN at IT ay ginagamit din sa mga partikular na instalasyon. | Dahil sa praktis ng TT, napakahalaga ng koordinasyon ng RCD. Ang mga instalasyong pang-industriya o may pribadong transformer ay maaaring gumamit ng ibang mga kaayusan. |
| Alemanya | Ang mga sistemang TN ay karaniwan sa maraming instalasyon; ang TT at IT ay lumilitaw kung kinakailangan ng disenyo o aplikasyon. | Ang praktis ng DIN VDE at mga panuntunan ng utility ang nagtatakda ng pinal na kaayusan. Ang IT ay ginagamit sa ilang partikular na kontekstong medikal at pang-industriya. |
| India | Ang TN, TT, at mga pinaghalong praktis ay matatagpuan depende sa utility, industriya, rehiyon, at uri ng instalasyon. | Huwag mag-assume ng iisang pambansang kaayusan. Ang beripikasyon sa service point at pagsunod sa lokal na code ay mahalaga. |
| Australia / New Zealand | Ang sistemang MEN ay malawakang ginagamit, na halos katulad ng mga konsepto ng TN-C-S. | Ang mga panuntunan sa neutral-earth bonding ay napakahalaga. Ang mga lokal na pamantayan gaya ng AS/NZS 3000 ang nagtatakda ng mga kinakailangan sa pag-install. |
| Estados Unidos | Ang terminolohiya ng NEC ay iba sa IEC, ngunit ang grounded neutral na may bonding sa service equipment ay karaniwan. | Hindi karaniwang ginagamit sa pang-araw-araw na praktis sa US ang paglalarawan ng mga sistema gamit ang mga label na TN/TT/IT. Huwag basta-basta i-map ang mga terminong IEC nang walang pagsusuri ng inhinyero. |
| Gitnang Silangan | Ang TN-S, TN-C-S, TT, at mga partikular na arrangement para sa proyekto ay maaaring gamitin depende sa mga pamantayan ng utility at ng proyekto. | Ang malalaking komersyal, langis at gas, industriyal, at mga proyektong pang-imprastraktura ay madalas na tahasang nagtatakda ng mga earthing arrangement. |
Ang pinakaligtas na pahayag ay hindi “ang bansang ito ay laging TT” o “ang bansang ito ay laging TN-C-S.” Ang mga totoong proyekto ay dapat mag-verify ng earthing arrangement sa pinagmumulan ng supply, sa mga dokumento ng electrical design, at sa lokal na awtoridad o utility.

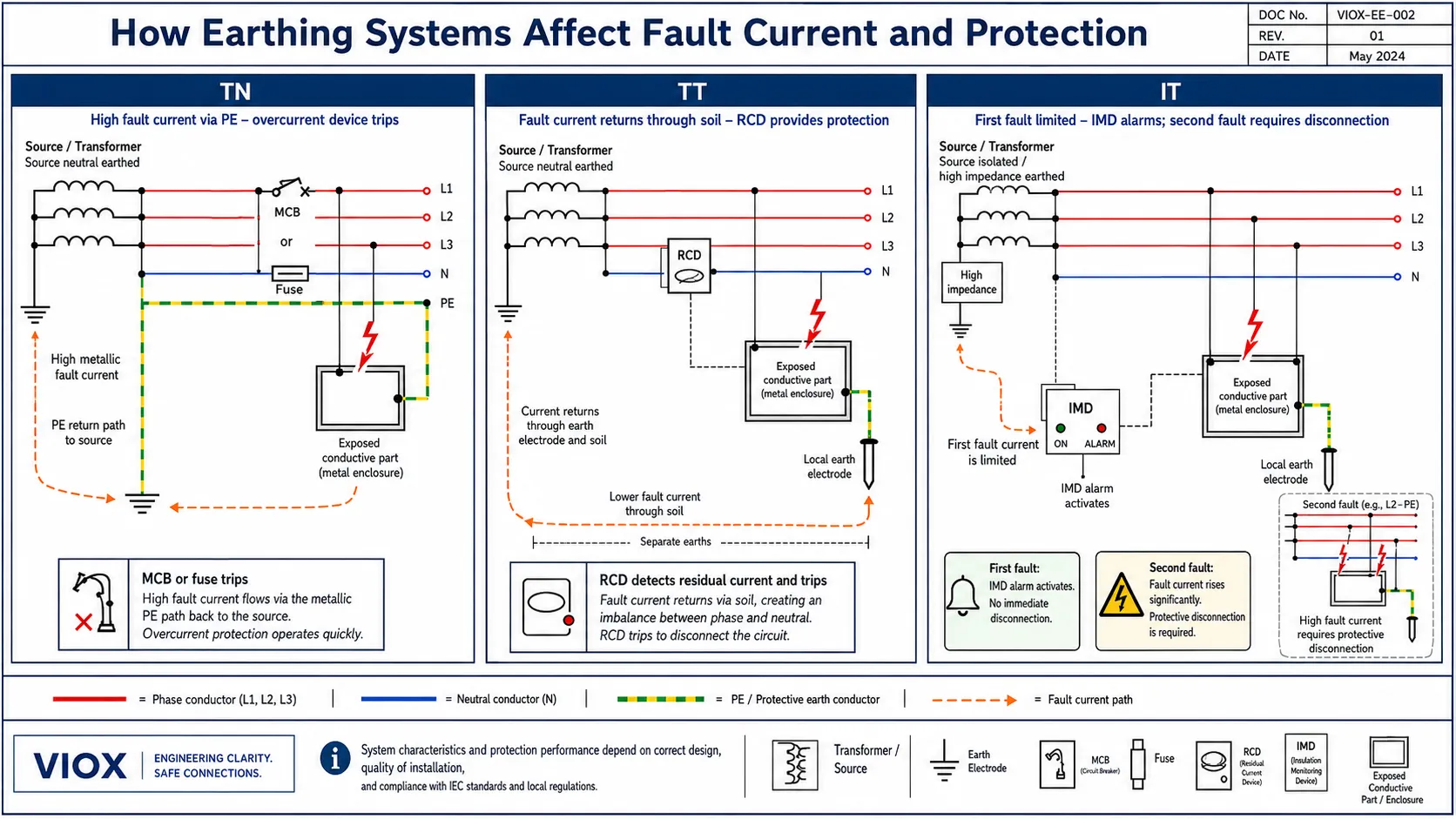

Paano naaapektuhan ng mga Earthing System ang Fault Current at Proteksyon
Ang mga earthing system ay hindi lamang mga katawagan. Binabago nito ang daloy ng fault current at kung anong protective device ang makakaputol sa circuit.
| Sistema | Landas ng fault-current | Karaniwang antas ng fault-current | Implikasyon sa proteksyon |
|---|---|---|---|
| TN-S | Metallic PE conductor pabalik sa source | Karaniwang mataas | Ang mga MCB, fuse, o MCCB ay madalas na nakakaputol ng fault kung ang loop impedance ay sapat na mababa |
| TN-C | Pinagsamang PEN conductor | Karaniwang mataas, ngunit kritikal ang kaligtasan ng PEN | Mahalaga ang pagpapatuloy (continuity) ng PEN; limitado ang paggamit ng RCD sa bahaging TN-C |
| TN-CS | Daanan ng suplay ng PEN at pagkatapos ay hiwalay na PE pagkatapos ng paghahati | Karaniwang mataas | Mahusay na pag-aalis ng fault, ngunit dapat pamahalaan ang panganib ng naputol na PEN |
| TT | Lokal na earth electrode at daanan sa lupa | Karaniwang mas mababa | Karaniwang kinakailangan ang mga RCD para sa awtomatikong pagdiskonekta |
| IT | Walang solidong return path sa unang fault | Napakababa sa unang fault | Ang IMD ay nagbibigay ng alarma sa unang fault; ang proteksyon para sa ikalawang fault ay dapat idisenyo |
Mga TN System at Proteksyon laban sa Overcurrent
Sa mga TN system, ang earth-fault loop ay karaniwang metaliko. Ibig sabihin, ang isang line-to-earth fault ay makakalikha ng sapat na kuryente upang mapagana ang isang MCB, MCCB, o fuse. Ang disenyo ay nakadepende pa rin sa loop impedance, haba ng konduktor, curve ng breaker, antas ng fault, at mga kinakailangan sa oras ng pagdiskonekta.
Mga TT System at Proteksyon ng RCD
Sa mga TT system, ang loop impedance ay madalas na masyadong mataas para sa kumbensyonal na proteksyon laban sa overcurrent upang mabilis na madiskonekta sa panahon ng earth fault. Ang mga RCD ang nagiging pangunahing kagamitang pananggalang para sa proteksyon laban sa electric shock.
Naaapektuhan din nito ang nuisance tripping. Kung maraming circuit na may leakage current ang inilagay sa likod ng isang RCD, ang naipong leakage ay maaaring lumapit sa trip threshold. Artikulo ng VIOX tungkol sa leakage current vs residual current vs ground current mas detalyadong nagpapaliwanag sa hangganang ito.
Mga IT System at Insulation Monitoring
Sa mga IT system, ang unang fault ay dapat matukoy, mahanap, at maayos. Hindi dapat patakbuhin ang system nang matagal kung may alam na unang fault. Ang pangalawang fault ay maaaring lumikha ng mapanganib na kondisyon at dapat itong maalis ng mga protective device ayon sa disenyo.
Talahanayan ng Paghahambing ng TN vs TT vs IT
| Tampok | TN System | TT System | IT System |
|---|---|---|---|
| Source earthing | Ang neutral ng source ay direktang naka-earth | Ang neutral ng source ay direktang naka-earth | Ang source ay isolated o impedance-earthed |
| Mga bahaging nakalantad sa pagkakabit | Nakakonekta sa earth ng source sa pamamagitan ng PE/PEN | Nakakonekta sa lokal na earth electrode | Nakakonekta sa earth, habang ang source ay isolated/high impedance |
| Pangunahing landas ng fault | Metallic na landas ng pagbabalik (return path) | Landas ng pagbabalik sa pamamagitan ng lupa/soil | Limitadong landas ng unang fault |
| Fault current | Karaniwang mataas | Kadalasang mababa | Mababa sa unang fault |
| Pangunahing lohika ng proteksyon | Mga overcurrent device at RCD kung kinakailangan | Awtomatikong pagputol ng kuryente gamit ang RCD | Pagsubaybay sa insulation at proteksyon sa pangalawang fault |
| Mga karaniwang variant | TN-S, TN-C, TN-C-S | TT | IT |
| Pangunahing kalamangan | Mahusay na pag-aalis ng fault | Hindi gaanong nakadepende sa PE path ng utility | Pagpapatuloy ng serbisyo pagkatapos ng unang fault |
| Pangunahing alalahanin | Pagkasira ng PEN sa TN-C/TN-C-S, pag-verify ng loop impedance | Resistance ng electrode, koordinasyon ng RCD | Ang unang fault ay dapat matukoy at maayos |
| Karaniwang gamit | Distribusyon para sa residensyal, komersyal, at industriyal | Suplay sa mga rural na lugar, overhead networks, at mga instalasyong walang utility earth | Mga ospital, minahan, barko, planta ng proseso, at mga kritikal na sistema |
Mga Karaniwang Hindi Pagkakaunawaan
Maling akala 1: Ang ground rod lamang ay sapat na para maalis ang anumang fault
Ang isang lokal na earth electrode ay hindi awtomatikong nakakalikha ng sapat na kuryente para mag-trip ang breaker. Sa mga TT system, ang fault current na dumadaloy sa lupa ay maaaring masyadong mababa para gumana nang mabilis ang isang MCB o fuse. Ito ang dahilan kung bakit ang mga RCD ay sentro ng proteksyon sa TT system.
Maling akala 2: Ang TN-S at TN-C-S ay pareho lamang
Hindi sila pareho. Pinapanatiling hiwalay ng TN-S ang neutral at protective earth sa buong sistema. Ang TN-C-S ay gumagamit ng pinagsamang PEN conductor sa bahagi ng supply system, at pagkatapos ay hinihiwalay ang N at PE sa downstream. Ang bahaging PEN na iyon ay lumilikha ng ibang profile ng panganib.
Maling akala 3: Ang IT ay nangangahulugang hindi naka-earth ang kagamitan
Ang IT ay hindi nangangahulugang ang mga nakalantad na bahaging metal ay hinahayaang nakalutang (floating). Ang source ay isolated o impedance-earthed, ngunit ang mga nakalantad na conductive parts ay nakakonekta pa rin sa protective earth. Ang system ay nangangailangan din ng insulation monitoring.
Maling Akala 4: Ang TT ay Laging Mas Ligtas kaysa sa TN
Iniiwasan ng TT ang ilang panganib na may kaugnayan sa PEN, ngunit lubos itong nakadepende sa operasyon ng RCD, kalidad ng electrode, at tamang koordinasyon. Ang mga TT system na hindi maayos ang maintenance ay maaaring maging mapanganib.
Maling Akala 5: Ang mga RCD ay Pamalit sa Earthing
Ang mga RCD ay nakakatukoy ng imbalance at pinuputol ang supply. Hindi nito pinapalitan ang protective bonding, tamang earthing, fault-loop design, o ang tamang sukat ng conductor.
Maling Akala 6: Ang Isang Bansa ay Gumagamit Lamang ng Isang Earthing System
Karamihan sa mga bansa ay may pinaghalong mga praktis. Ang mga utility, rural network, industrial installation, ospital, lumang gusali, at mga bagong development ay maaaring gumamit ng magkakaibang arrangement.
FAQ
Ano ang pagkakaiba ng mga earthing system na TN, TT, at IT?
Ang mga TN system ay nagkokonekta ng mga exposed conductive part pabalik sa earthed supply source sa pamamagitan ng mga protective conductor. Ang mga TT system ay gumagamit ng lokal na earth electrode sa installation. Ang mga IT system ay naghihiwalay sa supply mula sa earth o ikinokonekta ito sa pamamagitan ng mataas na impedance, na naglilimita sa first-fault current.
Ano ang ibig sabihin ng TN-S?
Ang TN-S ay nangangahulugan na ang supply source ay earthed, ang mga installation protective conductor ay nakakonekta pabalik sa earth ng source na iyon, at ang neutral at protective earth conductor ay nananatiling magkahiwalay sa buong system.
Ano ang ibig sabihin ng TN-C-S?
Ang TN-C-S ay nangangahulugan na ang mga function ng neutral at protective earth ay pinagsama sa isang PEN conductor para sa bahagi ng supply system, pagkatapos ay hinihiwalay sa mga N at PE conductor sa pinagmulan ng installation o service equipment.
Bakit karaniwang pinoprotektahan ng mga RCD ang TT?
Ang TT earth-fault current ay bumabalik sa pamamagitan ng lokal na earth electrode at daanan ng lupa. Ang impedance na iyon ay madalas na masyadong mataas para mapagana nang mabilis ang isang MCB o fuse, kaya ginagamit ang mga RCD upang matukoy ang residual current at idiskonekta ang circuit.
Bakit ginagamit ang mga IT system sa mga ospital at kritikal na pasilidad?
Ang mga IT system ay nagpapahintulot na matukoy ang unang earth fault nang hindi agad napuputol ang supply. Mahalaga ito kung saan prayoridad ang tuluy-tuloy na daloy ng kuryente, gaya ng sa mga pasilidad na medikal o kritikal na prosesong pang-industriya. Gayunpaman, ang unang fault ay dapat pa ring hanapin at ayusin.
Ang TN-C-S ba ay katulad ng PME o MEN?
Ang PME at MEN ay mga rehiyonal na termino na malawak na nauugnay sa mga konsepto ng TN-C-S, kung saan ang pinagsamang neutral-earth conductor ay naka-earth sa maraming punto at hinihiwalay sa mismong installation. Ang eksaktong mga panuntunan ay nakadepende sa pambansang pamantayan at praktis ng utility.
Maaari bang magprotekta ang isang MCB sa isang TT system nang walang RCD?
Sa maraming TT installation, ang MCB o fuse lamang ay maaaring hindi makapagputol ng kuryente nang sapat na mabilis para sa mga earth fault dahil ang fault current ay nalilimitahan ng resistensya ng electrode at lupa. Karaniwang kinakailangan ang proteksyon ng RCD para sa awtomatikong pagputol ng supply.
Aling earthing system ang pinakamahusay?
Walang unibersal na pinakamahusay na system. Ang TN, TT, at IT ay lumulutas ng magkakaibang problema. Ang TN ay episyente para sa pag-clear ng fault, ang TT ay kapaki-pakinabang kapag ang earth path mula sa utility ay hindi ibinigay o hindi angkop, at ang IT ay pinipili kapag mahalaga ang continuity sa unang fault.
Paano ko matutukoy ang earthing system sa isang aktwal na installation?
Suriin ang service equipment, neutral-earth bonding arrangement, PE conductor path, local earth electrode, inspection certificate, impormasyon ng distribution network operator, at mga dokumento ng lokal na wiring. Huwag tukuyin ang system base lamang sa kulay ng wire.
Gumagamit ba ang Estados Unidos ng TN, TT, o IT?
Ang mga installation sa US ay karaniwang inilalarawan gamit ang NEC grounding and bonding terminology sa halip na IEC TN/TT/IT labels. Ang ilang arrangement ay maaaring ikumpara nang konseptwal, ngunit ang pagtutugma ay hindi eksakto. Gamitin ang NEC terminology para sa mga gawaing sumusunod sa US code.
