Pagdating sa mga de-koryenteng koneksyon, ang pagpili ng tamang copper lug ay mahalaga para sa pagtiyak ng kaligtasan, pagiging maaasahan, at pinakamainam na pagganap. Ang mga copper lug, na kilala rin bilang mga copper cable lug o terminal, ay mahahalagang bahagi na nagbibigay ng kritikal na interface sa pagitan ng mga electrical conductor at mga terminal ng kagamitan, busbar, o iba pang conductor. Lumilikha sila ng mga secure na koneksyon sa iba't ibang mga aplikasyon mula sa mga residential wiring hanggang sa mga sistemang pang-industriya. Ang komprehensibong gabay na ito ay gagabay sa iyo sa lahat ng kailangan mong malaman tungkol sa pagpili ng tamang tansong lug para sa iyong mga partikular na pangangailangan.
Pag-unawa sa Copper Lugs at Ang Kahalagahan Nito
Ang mga copper lug ay mga metal connector na idinisenyo upang wakasan at ikonekta ang mga de-koryenteng cable nang secure sa mga device o iba pang mga cable. Ang mga de-koryenteng connector na ito ay may iba't ibang hugis at sukat upang mapaunlakan ang iba't ibang dimensyon at aplikasyon ng cable, na tinitiyak ang maayos at secure na mga de-koryenteng koneksyon habang pinipigilan ang mga isyu tulad ng sobrang init at pagbaba ng boltahe.
Ang isang tansong lug ay karaniwang binubuo ng dalawang pangunahing bahagi:
- Isang bariles - kung saan ang konduktor ay ipinasok at sinigurado (karaniwan ay sa pamamagitan ng crimping o paghihinang)
- Isang dila (o palad) – na nagbibigay ng patag na ibabaw na may isa o higit pang mga mounting hole para ikabit ang lug sa isang terminal stud, busbar, o punto ng koneksyon ng kagamitan
Ang integridad ng mga koneksyon na ito ay direktang nakakaapekto sa kahusayan ng system sa pamamagitan ng pagliit ng pagkawala ng kuryente at pagpigil sa sobrang pag-init, habang pinapahusay din ang kaligtasan sa pamamagitan ng pagbabawas ng panganib ng mga electrical fault, arcing, o sunog.
Ang paggamit ng tamang laki at uri ng copper lug ay mahalaga para sa:
- Tinitiyak ang kaligtasan ng kuryente
- Pag-iwas sa mga pagkabigo sa koneksyon
- Pag-maximize ng conductivity
- Pagbabawas ng pagbuo ng init sa mga punto ng koneksyon
- Pagpapanatili ng pagsunod sa code
- Pagpapahaba ng habang-buhay ng iyong electrical system
- Pinapasimple ang mga pamamaraan ng pagpupulong, pagpapanatili, at pagkukumpuni
Mga Pangunahing Salik na Dapat Isaalang-alang Kapag Pumipili ng Copper Lugs
1. Sukat at Pagkakatugma ng Cable

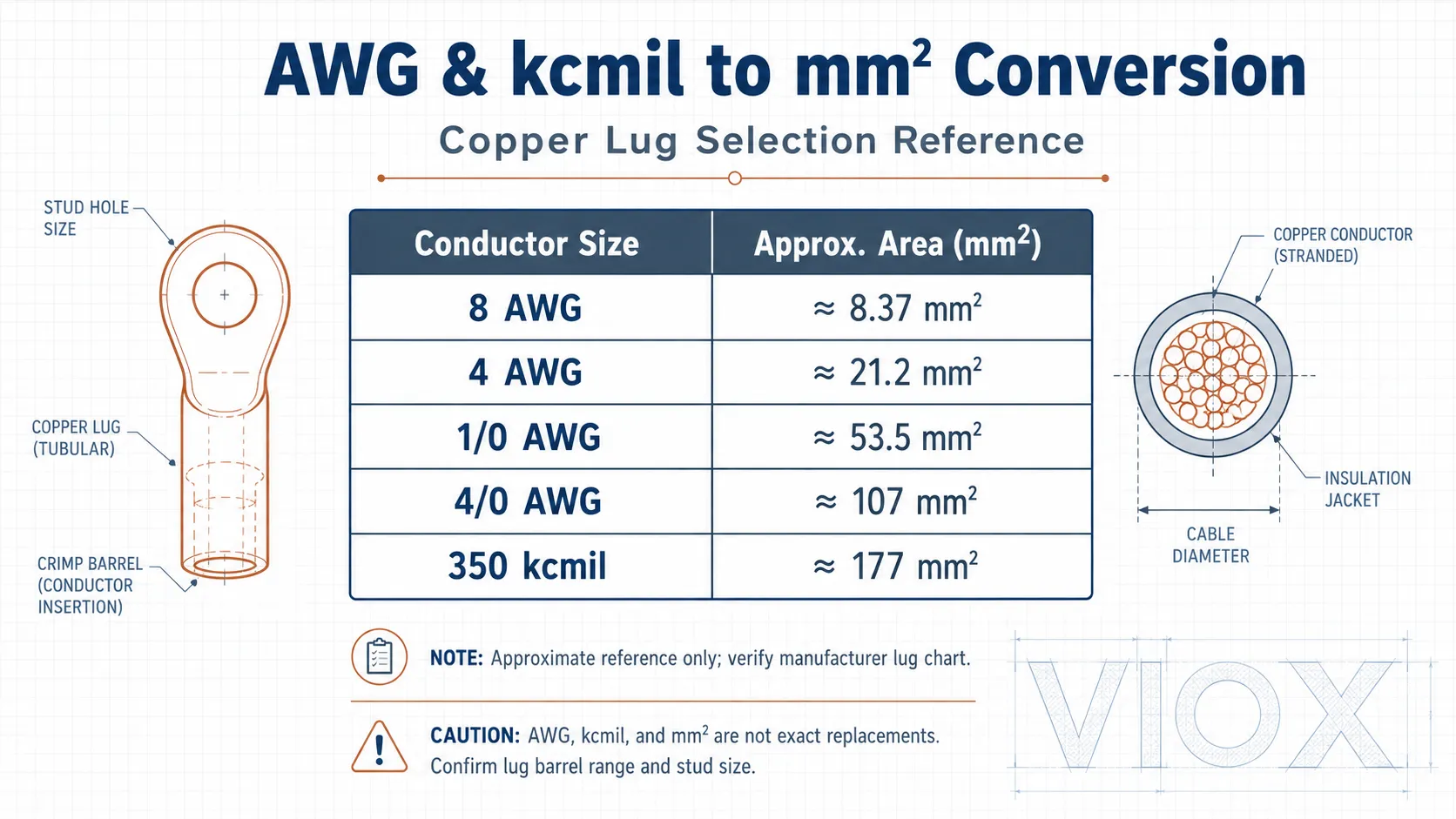

Upang piliin ang tamang lug, kailangan mo munang tukuyin ang laki ng cable na iyong ginagamit. Ang mga laki ng cable ay karaniwang sinusukat sa AWG (American Wire Gauge) o mm². Ang AWG system ay kadalasang ginagamit sa North America at nagtatampok ng inverse scale, ibig sabihin, ang mas maliliit na AWG number ay tumutugma sa mas malalaking diameter ng conductor. Ang mga sukat na mas malaki sa 1/0, 2/0, 3/0, at 4/0 (aught sizes) ay kadalasang nakatalaga sa MCM (Thousand Circular Mils) o kcmil.
Mahalagang itugma ang lug sa laki ng cable—halimbawa, ang 4 AWG cable ay dapat gumamit ng 4 AWG cable lug. Ang paggamit ng maling laki ng lug ay maaaring humantong sa mahinang koneksyon at mga potensyal na panganib sa kaligtasan. Ang isang lug na masyadong malaki ay magreresulta sa isang mahinang crimp na may mga void, na humahantong sa mataas na resistensya, pagbuo ng init, at mababang mekanikal na lakas. Ang isang lug na masyadong maliit ay makakapigil sa tamang pagpasok ng conductor o makapinsala sa mga hibla.
Kapag pumipili ng mga tansong lug, palaging:
- Sukatin ang diameter ng conductor ng iyong cable bago pumili ng lug
- Tiyakin na ang diameter ng barrel ng lug ay maaaring tumanggap ng iyong cable
- Payagan ang isang maliit na margin (humigit-kumulang 1.8mm na mas mababa kaysa sa panloob na diameter) para sa madaling pagpasok ng cable
- Sumangguni sa mga sizing chart ng tagagawa kapag available
- Tandaan na ang "sapat na malapit" ay hindi sapat para sa maaasahang mga pagwawakas ng kuryente
- I-verify ang pagiging tugma sa datasheet ng gumawa, na tutukuyin ang mga katugmang laki ng wire at kadalasang nagbibigay ng mga sukat ng bariles
2. Uri ng Lug at Application
Ang mga tansong lug ay maaaring uriin ayon sa kanilang paraan ng pagwawakas, pisikal na hugis, at mga tampok ng disenyo.
Pag-uuri ayon sa Paraan ng Pagwawakas

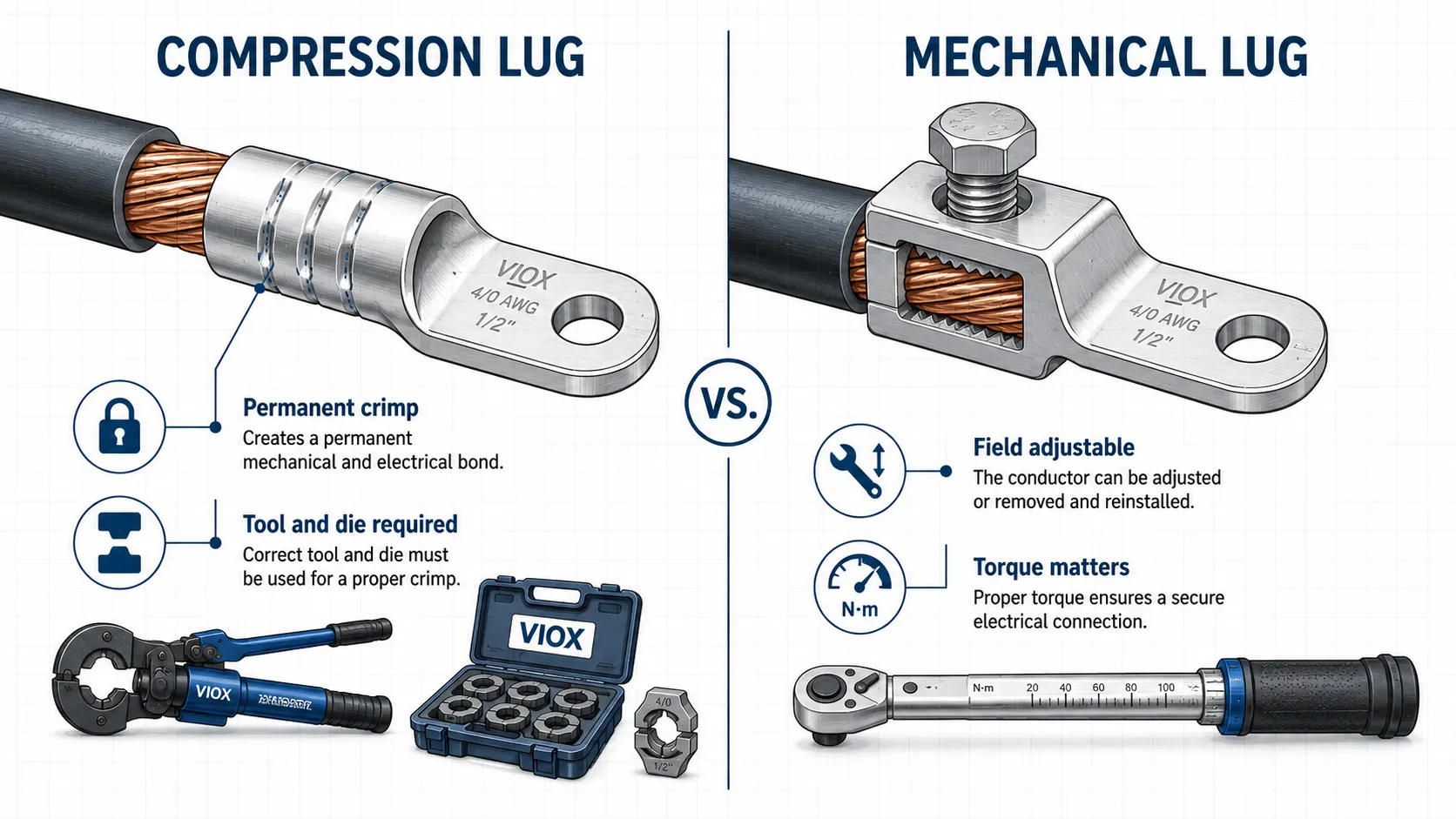

Compression Lugs:
Ang pinakakaraniwang uri para sa mga power application. Ang konduktor ay ipinasok sa lug barrel, at ang isang espesyal na crimping tool na may mga tiyak na dies ay ginagamit upang permanenteng deform ang bariles, na lumilikha ng homogenous, high-pressure, cold-formed joint. Ang pamamaraang ito ay nagbibigay ng mahusay na mekanikal na lakas, mataas na electrical conductivity, at superior resistance sa vibration. Ang mga compression lug ay single-use.
Mga Mechanical Lugs:
Gumagamit ang mga lug na ito ng mga set screw o bolts upang i-clamp ang conductor sa loob ng barrel, na inaalis ang pangangailangan para sa mga espesyal na tool sa crimping. Ang pag-install at pag-aalis ay karaniwang mas madali, na ginagawang angkop ang mga ito para sa mga application na nangangailangan ng pana-panahong pagpapanatili. Gayunpaman, maaaring hindi gaanong lumalaban ang mga ito sa vibration kaysa sa mga compression lug at karaniwang itinuturing na hindi angkop para sa mga fine-stranded, flexible conductor.
Panghinang Lugs:
Bagama't hindi gaanong karaniwan para sa mga koneksyon ng kuryente, ang ilang mga lug ay idinisenyo para sa paghihinang ng konduktor sa bariles. Nangangailangan ito ng maingat na pag-init at paglalagay ng solder upang matiyak ang isang kumpleto at maaasahang joint.

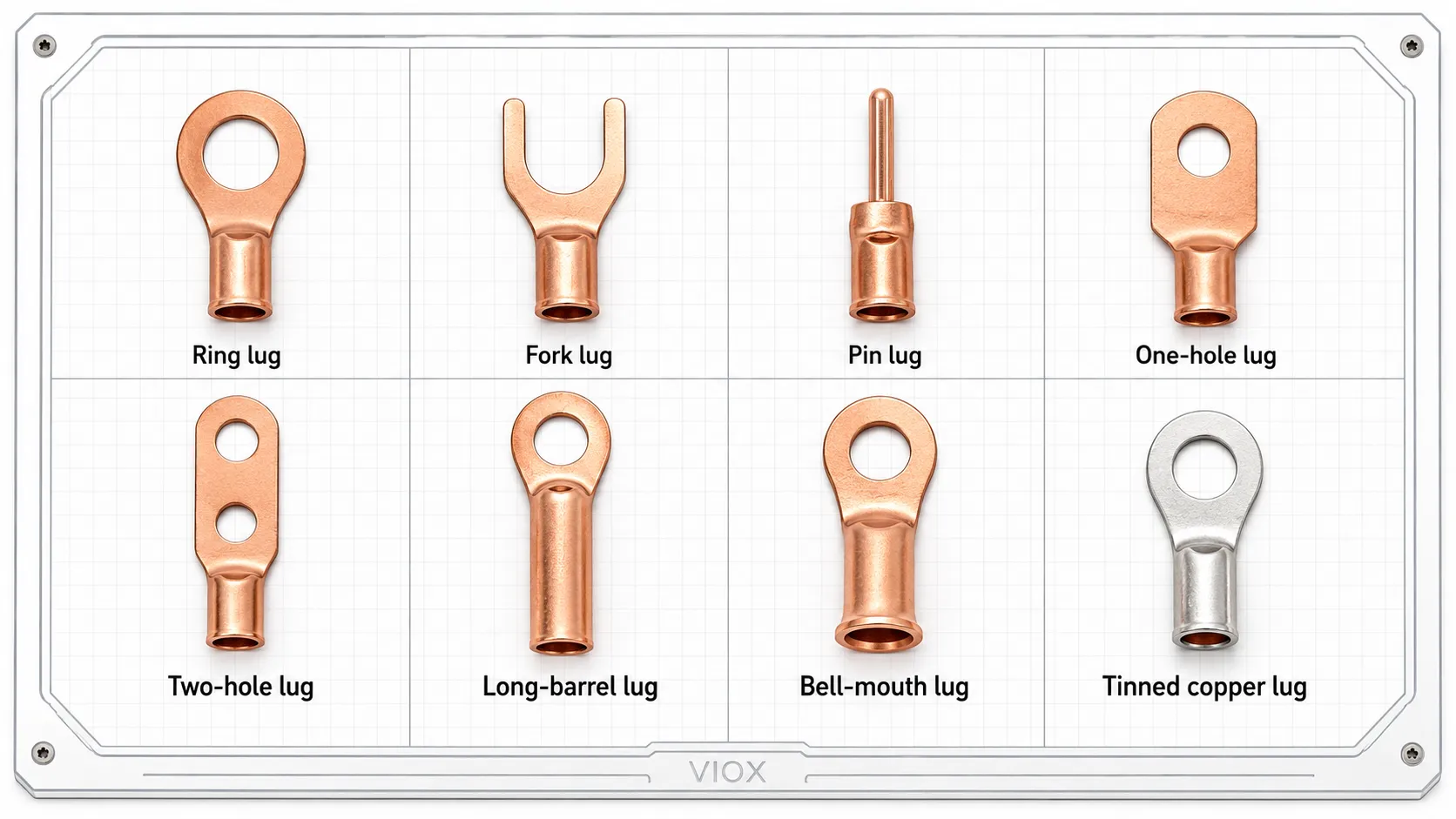

Pag-uuri ayon sa Hugis at Pag-mount
Mga Ring Terminal (O-Type):
Ang mga closed ring o "O" type lug na ito ay idinisenyo para sa mga bolt application, na nagbibigay ng secure na koneksyon na hindi aksidenteng madidiskonekta. Tamang-tama ang disenyong ito para sa mga kapaligirang may mataas na vibration tulad ng mga automotive at industriyal na aplikasyon.
Mga Terminal ng Fork/Spade (U-Type):
Ang mga fork o "U" na hugis lug na ito ay ginagamit para sa mga terminal ng screw, na nagbibigay-daan para sa mas madaling koneksyon at pagkakadiskonekta nang hindi ganap na inaalis ang fastener. Karaniwang hindi gaanong secure ang mga ito kaysa sa mga terminal ng singsing sa ilalim ng vibration, na ginagawang mas angkop ang mga ito para sa mas magaan na tungkulin o static na mga application.
Mga Pin Terminal:
Ang mga lug na may mga pin o flat handle ay ginagamit para sa compressive o blade-tipped na mga terminal, perpekto para sa pagpasok sa mga partikular na bloke ng connector. Ang mga ito ay idinisenyo para sa pagpasok sa mga partikular na uri ng terminal block na kadalasang matatagpuan sa mga circuit breaker at switchgear.
Blade Lugs:
Ang mga ito ay may flat, parang talim na dila, kadalasang ginagamit para sa push-on na koneksyon sa ilang partikular na uri ng terminal block o kagamitan.
Mga Konektor ng Butt Splice:
Bagama't hindi teknikal na lugs, ang mga connector na ito ay ginagamit upang pagsamahin ang dalawang conductor na end-to-end para sa repair o extension. Binubuo ang mga ito ng isang bariles na nakabukas sa magkabilang dulo at maaaring may compression o mekanikal na uri.
3. Mga Tampok ng Lug Design
Maraming mahahalagang feature ng disenyo ang nagpapaiba sa mga copper lug at nakakaapekto sa pagiging angkop nito para sa mga partikular na aplikasyon:
One-Hole vs. Two-Hole Lugs:
- Isang-Butas: Ang karaniwang pagsasaayos na may isang butas sa pag-mount sa dila. Angkop para sa karamihan ng mga pangkalahatang layunin na application.
- Dalawang-Hole (o NEMA Lugs): Nagtatampok ng dalawang mounting hole na may standardized spacing. Ang paggamit ng dalawang bolts ay pumipigil sa lug mula sa pag-ikot o pag-twist, lalo na mahalaga para sa mas malalaking sukat ng wire (hal. >#1 AWG) o sa mga kapaligiran na may mataas na vibration, na tinitiyak ang mas mahusay na pakikipag-ugnay sa ibabaw at katatagan.
Standard Barrel vs. Long Barrel Lugs:
- Karaniwang Barrel: Magkaroon ng mas maikling haba ng bariles. Angkop para sa mga pangkalahatang aplikasyon at kadalasang kinakailangan kung saan limitado ang espasyo.
- Mahabang Barrel: Nagtatampok ng pinahabang haba ng bariles na nagbibigay-daan para sa mga karagdagang crimp (karaniwan ay dalawa o higit pa), na makabuluhang tumataas ang mekanikal na lakas (pull-out resistance) at nagpapahusay sa electrical integrity ng koneksyon. Ginagawa nitong mas pinili ang mga ito para sa mabibigat na pang-industriyang aplikasyon at mga koneksyon na napapailalim sa vibration o mekanikal na stress.
Iba pang Mga Tampok ng Disenyo:
- Angled Lugs (45°/90°): Ang dila ay nakayuko sa isang anggulo na may kaugnayan sa barrel, na nagpapadali sa mas madaling pagruruta ng wire sa mga nakakulong na espasyo.
- Makitid na Lugs ng Dila: Ang lapad ng dila ay nababawasan kumpara sa mga karaniwang lug, na nagbibigay-daan sa pagwawakas sa mga bloke ng terminal na may limitadong espasyo.
- Bell Mouth / Flared Entry Lugs: Ang pagbubukas ng bariles ay chamfered o flared palabas, easing ang pagpasok ng mataas na flexible o fine-stranded conductors.
- Inspeksyon sa Windows: Maraming compression lug ang nagtatampok ng maliit na butas sa barrel na nagbibigay-daan sa visual na pag-verify na ang konduktor ay ganap na naipasok bago i-crimping.
4. Mga Pagsasaalang-alang sa Kapaligiran at Pagpili ng Materyal
Ang kapaligiran kung saan ilalagay ang iyong mga tansong lug ay makabuluhang nakakaapekto sa uri na dapat mong piliin. Ang pagpili sa pagitan ng hubad na tanso at tinned na tansong lug ay partikular na mahalaga:

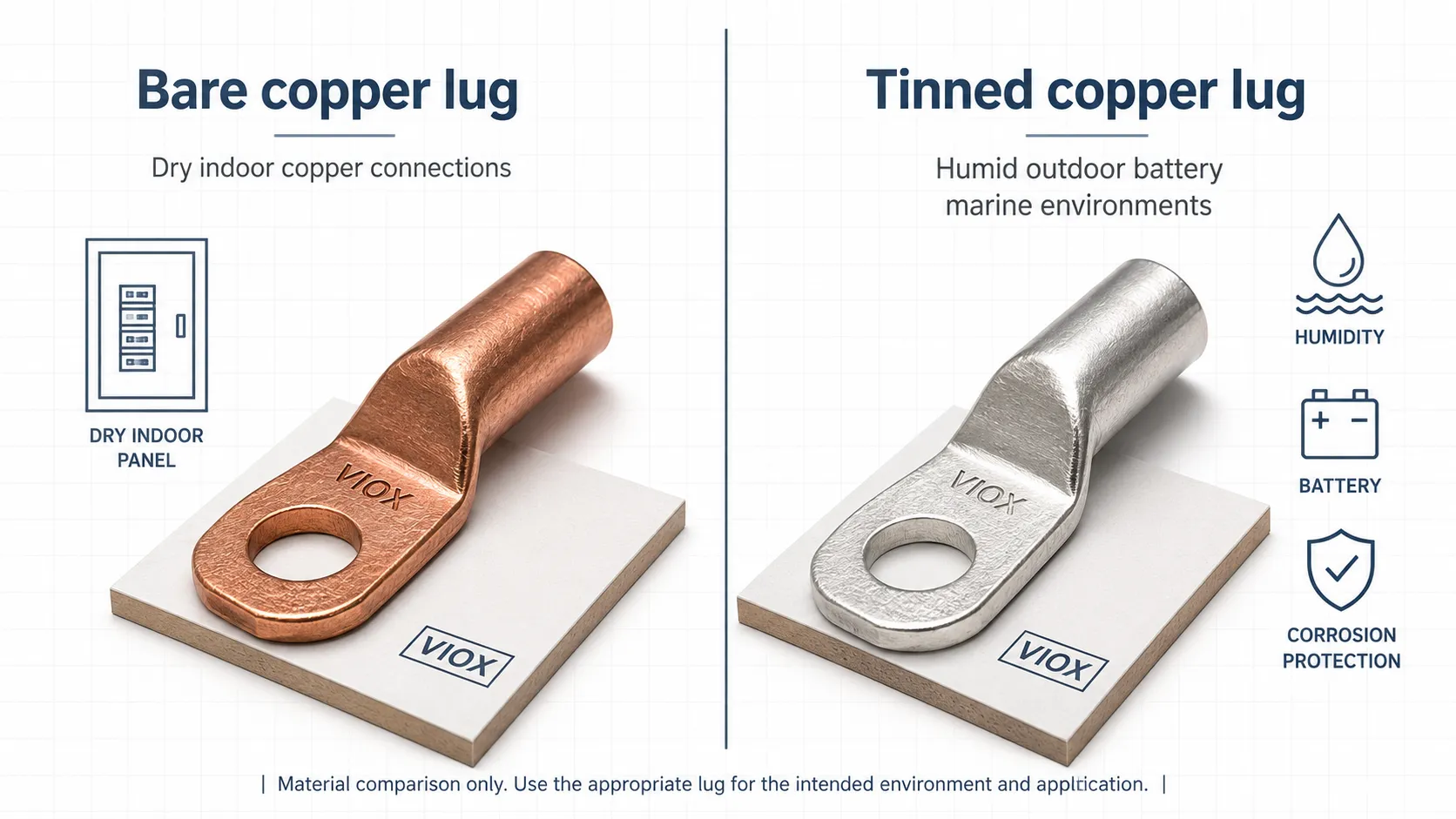

Hubad na Tanso:
- Nag-aalok ng pinakamataas na electrical conductivity dahil walang coating layer
- Sa pangkalahatan ay mas mura kaysa sa tinned copper
- Nagpapakita ng mahusay na paglaban sa kaagnasan sa tuyo, panloob, kontroladong kapaligiran
- Madaling maapektuhan ng oksihenasyon at kaagnasan kapag nalantad sa moisture, humidity, o atmospheric contaminants
- Pinakamahusay para sa mga proyektong sensitibo sa gastos sa tuyo, panloob na mga kapaligiran kung saan minimal ang kaagnasan
Tinned Copper:
- Binubuo ng isang tansong lug na pinahiran ng manipis na layer ng lata, karaniwang inilalapat sa pamamagitan ng electroplating
- Ang layer ng lata ay nagbibigay ng proteksiyon na hadlang laban sa oksihenasyon at kaagnasan
- Kapansin-pansing pinahuhusay ang paglaban sa moisture, mataas na kahalumigmigan, tubig-alat, mataas na temperatura (mahigit sa 100°C), at pagkakalantad sa kemikal
- Lubos na nagpapahaba ng habang-buhay ng lug sa malupit na mga kondisyon tulad ng marine, outdoor, o industrial na mga setting
- Bahagyang mas mababa ang electrical conductivity kumpara sa hubad na tanso, kahit na ang pagkakaiba ay madalas na bale-wala
- Sa pangkalahatan ay mas mahal dahil sa karagdagang hakbang sa pagmamanupaktura
Mga Salik sa Kapaligiran na Dapat Isaalang-alang:
- Temperatura: Maaaring kailanganin ng mataas na temperatura ng kapaligiran o operating ang tinned copper dahil sa nabawasang corrosion resistance ng tanso sa itaas 100°C
- Halumigmig/Humidity: Ang basa o mahalumigmig na mga kondisyon ay lubos na pinapaboran ang mga tinned copper lug upang maiwasan ang kaagnasan
- Mga Elementong Nakakasira: Ang pagkakalantad sa tubig-alat (mga kapaligiran sa dagat), mga kemikal, o mga pang-industriyang pollutant ay nangangailangan ng mas mataas na paglaban sa kaagnasan ng tinned copper
- Panginginig ng boses: Ang mga kapaligiran na may makabuluhang panginginig ng boses ay nangangailangan ng mga secure na koneksyon – mga terminal ng singsing, dalawang butas na lug, at maayos na naisagawa ang mga compression crimp ay nag-aalok ng pinakamahusay na panlaban sa pagluwag
5. Mounting Compatibility at Stud Size
Ang dila ng lug ay dapat na mahigpit na nakakabit sa terminal stud o bolt:
- Ang (mga) mounting hole sa dila ng lug ay dapat tama ang sukat para sa diameter ng stud o bolt na ginamit sa kagamitan o busbar
- Ang diameter ng lug hole ay karaniwang bahagyang mas malaki kaysa sa nominal na stud/bolt diameter upang payagan ang madaling pag-assemble
- Ang paggamit ng lug na may napakalaking butas ay nakakabawas sa contact area sa pagitan ng lug tongue at ng terminal pad, na posibleng tumaas ang resistensya
- Kung hindi alam ang laki ng stud/bolt, dapat itong sukatin nang tumpak upang piliin ang naaangkop na laki ng lug hole
Kasama sa mga karaniwang laki ng stud ang:
- 1/4 pulgada (6mm)
- 5/16 pulgada (8mm)
- 3/8 pulgada (10mm)
- 1/2 pulgada (12mm)
6. Kasalukuyang Kapasidad at Mga Kinakailangan sa Pagkarga
Kalkulahin ang pinakamataas na kasalukuyang dadalhin ng mga cable upang pumili ng mga tansong lug na kayang hawakan ang kinakailangang kasalukuyang nang hindi nag-overheat. Ang bawat tansong lug ay dapat magkaroon ng pinakamataas na kasalukuyang rating na binanggit sa paglalarawan ng produkto.
Ang mga lug ay dapat na na-rate para sa pinakamataas na boltahe ng system na makakaharap nila. Kasama sa mga karaniwang klase ng boltahe ang:
- Mababang Boltahe (karaniwang <1000V)
- Katamtamang Boltahe (1kV – 35kV)
- Mataas na Boltahe (>35kV)
Ang napiling lug, kasabay ng konduktor, ay dapat na may kakayahang dalhin ang pinakamataas na tuluy-tuloy na kasalukuyang pagpapatakbo (ampacity) nang hindi lalampas sa rating ng temperatura nito (madalas na 90°C).
Ang mga salik na nakakaapekto sa kasalukuyang kapasidad ay kinabibilangan ng:
- Ang kapal ng tanso
- Kalidad ng mga materyales
- Makipag-ugnay sa lugar sa ibabaw
- Paraan ng pag-install
Palaging pumili ng lug na na-rate para sa katumbas o mas malaking kasalukuyang kapasidad kaysa sa kinakailangan ng iyong aplikasyon.
7. Paraan ng Koneksyon: Crimping vs. Soldering
Ang pag-crimping at paghihinang ay ang pinakakaraniwang paraan upang ikonekta ang mga cable sa mga lug, bawat isa ay may natatanging mga pakinabang at pagsasaalang-alang.
Proseso at Mga Bentahe ng Crimping:
- Gumagamit ng mekanikal na paraan upang i-compress/i-crimp ang isang copper lug upang hawakan ang mga hibla ng cable, na bumubuo ng isang permanenteng joint
- Hindi nangangailangan ng init o kemikal ngunit nangangailangan ng mga wastong kasangkapan
- Sa pangkalahatan ay mas mabilis kaysa sa paghihinang at mas lumalaban sa vibration at mechanical stress
- Ginagawang mas lumalaban ang mga koneksyon sa pagpapalawak ng init at mga ikot ng contraction
- Lumilikha ng gas-tight na koneksyon na pumipigil sa oksihenasyon kapag maayos na naisakatuparan
- Nangangailangan ng tukoy, katugmang crimping tool at dies para sa maaasahang mga resulta
Proseso at Pagsasaalang-alang ng Paghihinang:
- Kinasasangkutan ng paggamit ng panghinang na bakal o baril upang matunaw ang panghinang upang idugtong ang isang tansong lug sa isang cable
- Nangangailangan ng oras at kadalubhasaan upang makagawa ng maaasahang koneksyon
- Maaaring lumikha ng isang solidong bono ngunit maaaring madaling kapitan ng vibration sa ilang mga application
- Ang mga usok na ginawa sa panahon ng paghihinang ay maaaring mapanganib, lalo na kapag gumagamit ng non-RoHS na panghinang
- Tinatanggal ang pangangailangan para sa mga espesyal na tool sa crimping ngunit nangangailangan ng kagamitan sa paghihinang
Pagsasanay sa Industriya:
Para sa karamihan ng mga application na mabibigat na tungkulin tulad ng mga pagwawakas ng cable ng baterya, karaniwang itinuturing na pinakamahusay na paraan ang crimping kapag maayos na naisagawa gamit ang mga tamang tool. Ang ilang mga application ay maaaring makinabang mula sa isang kumbinasyon na diskarte, kahit na ang mga opinyon ay nag-iiba sa kasanayang ito.
8. Mga Espesyal na Uri ng Lug para sa Mga Partikular na Aplikasyon
Bimetallic Lugs:
- Idinisenyo upang pagsamahin ang magkakaibang mga metal, kadalasang tanso at aluminyo na mga conductor o terminal
- Karaniwang nagtatampok ng isang tansong dila na friction-welded sa isang aluminum barrel, o vice versa
- Pigilan ang galvanic corrosion na magaganap sa direktang koneksyon ng magkakaibang mga metal
- Ang bariles ay madalas na napuno ng isang oxide-inhibiting compound upang masira ang aluminum oxide layer
Mga Lug ng Mabigat na Tungkulin:
- Partikular na ininhinyero para sa mga demanding na application gaya ng mga high voltage system o malupit na pang-industriyang kapaligiran
- Nagtatampok ng mas makapal na pader, mas mahahabang bariles, o mga partikular na materyales upang makayanan ang mas mataas na mga electrical at mekanikal na stress
9. Mga Tagapahiwatig ng Kalidad at Pagsunod sa Sertipikasyon
Ang pagkilala sa mga de-kalidad na copper lug ay kinabibilangan ng pagsusuri sa ilang aspeto:
Mga Tagapahiwatig ng Visual na Kalidad:
- Ang mga de-kalidad na lug ay nagpapakita ng makinis na pagtatapos, walang mga burr, matutulis na gilid, bitak, o nakikitang mga depekto
- Ang dila ay dapat na patag, at ang mga dulo ng bariles ay malinis na nabuo
- Ang kapal ay dapat na malaki at pare-pareho; ang manipis at manipis na mga lug ay madaling kapitan ng sobrang init at mekanikal na pagkabigo
- Ang mga de-kalidad na lug ay malinaw at permanenteng minarkahan ng mahahalagang impormasyon
Mga Sertipikasyon at Pamantayan:
Mahalagang tiyakin na ang mga tansong lug na iyong pinili ay sumusunod sa mga pamantayan at regulasyon ng industriya. Maghanap ng mga marka ng sertipikasyon at label gaya ng:
- UL (Mga Underwriters Laboratories): Isinasaad na natutugunan ng lug ang mga kinakailangan sa kaligtasan at pagganap ng UL, karaniwang UL 486A-486B para sa mga Wire Connector
- CSA (Canadian Standards Association): Ang pangunahing pamantayan ng katawan sa Canada, malawak na kinikilala sa buong mundo
- IEC (International Electrotechnical Commission): Bumubuo ng mga internasyonal na pamantayan tulad ng IEC 61238-1 para sa mga konektor na ginagamit sa mga power cable
- DIN (German Institute for Standardization): Mahahalagang pamantayang German at European gaya ng DIN 46235
- NEBS (Network Equipment-Building System): Mga kinakailangan para sa kagamitan sa telekomunikasyon
Ang mga sertipikasyong ito ay nagpapahiwatig na:
- Ang mga materyales ay nakakatugon sa mga pamantayan ng kalidad
- Ang mga produkto ay nasubok para sa kaligtasan
- Na-verify na ang mga kinakailangan sa pagganap
- Ang mga proseso ng paggawa ay pare-pareho
Mahalaga, ang UL Listing para sa isang crimped na koneksyon ay kadalasang nangangailangan ng paggamit ng partikular na crimping tool at kumbinasyon ng die na tinukoy ng lug manufacturer. Ang paggamit ng hindi naaprubahang tool ay maaaring magpawalang-bisa sa sertipikasyon ng system.
Step-by-Step na Gabay sa Pagpili ng Tamang Copper Lug
- Tukuyin ang Iyong Mga Kinakailangan sa Application:
- Tukuyin ang mga antas ng boltahe (Mababa, Katamtaman, o Mataas na Boltahe)
- Kalkulahin ang maximum na kasalukuyang at kinakailangang ampacity
- Suriin ang mga kondisyon sa kapaligiran (temperatura, kahalumigmigan, kemikal, vibration)
- Tukuyin ang uri ng koneksyon ng kagamitan at mga kinakailangan sa pagiging naa-access
- Isaalang-alang kung ang koneksyon ay magiging permanente o nangangailangan ng pana-panahong pagpapanatili
- Sukatin ang Iyong Cable:
- Tukuyin ang laki ng AWG o mm² cross-sectional area
- Suriin ang uri ng conductor (solid, standard stranded, o fine/flexible stranded)
- Para sa hindi karaniwang mga cable, sukatin ang aktwal na diameter ng conductor
- I-verify ang stranding class kung nagtatrabaho sa mga fine-stranded o flexible conductor
- Piliin ang Naaangkop na Uri ng Lug at Paraan ng Pagwawakas:
- Magpasya sa pagitan ng compression, mechanical, o solder lugs batay sa mga kinakailangan sa aplikasyon
- Piliin ang naaangkop na hugis (singsing, tinidor, pin, talim) batay sa punto ng koneksyon
- Isaalang-alang ang mga espesyal na pangangailangan (isa kumpara sa dalawang butas, karaniwan kumpara sa mahabang bariles, angled kumpara sa tuwid)
- Para sa fine-stranded wire, pumili ng mga lug na partikular na idinisenyo para sa mga flexible conductor
- Magtugma sa Laki ng Cable at Lug:
- Gumamit ng mga sizing chart at mga detalye ng tagagawa
- Siguraduhin ang tamang pagkakasya ng cable sa loob ng lug barrel (hindi masyadong masikip o masyadong maluwag)

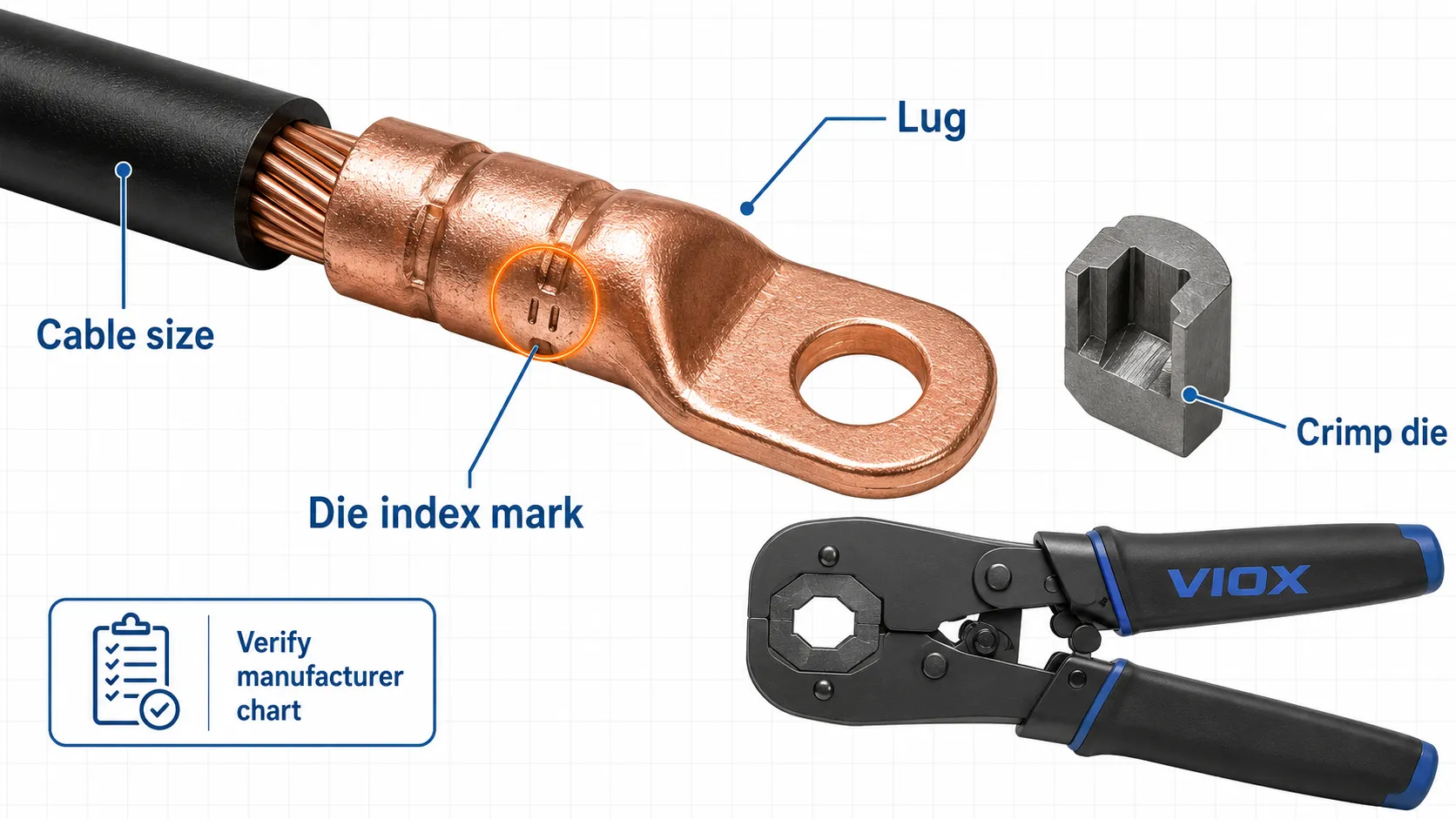

- Para sa mga compression lug, i-verify ang die index number o color code na kinakailangan
- Isaalang-alang ang paggamit ng mga lug na may bell-mouth/flared entry para sa mas madaling pagpasok ng stranded wire
- I-verify ang Stud/Terminal Compatibility:
- Sukatin ang punto ng koneksyon ng kagamitan (stud/bolt diameter)
- Pumili ng naaangkop na laki ng lug hole na nagbibigay ng tamang fit nang walang labis na paglalaro
- Para sa mga high-vibration application o mas malalaking conductor, isaalang-alang ang dalawang butas na lug
- Isaalang-alang ang Materyal at Proteksyon sa Kapaligiran:
- Pumili ng hubad na tanso para sa tuyo, kontroladong mga kapaligiran kung saan ang gastos ay isang salik
- Pumili ng tinned copper para sa mahalumigmig, kinakaing unti-unti, panlabas, o mataas na temperatura na mga kapaligiran
- Isaalang-alang ang mga espesyal na coatings para sa matinding mga kondisyon
- Magdagdag ng heat shrink kung kailangan ng karagdagang proteksyon
- Suriin ang Load at Electrical Requirements:
- I-verify na ang lug ay na-rate para sa boltahe ng system
- Tiyaking kakayanin ng lug ang maximum na tuloy-tuloy na kasalukuyang
- Isaalang-alang ang rating ng temperatura at mga salik na nagpapababa kung naaangkop
- I-verify ang Sertipikasyon at Pagsunod:
- Suriin ang naaangkop na mga marka ng sertipikasyon (UL, CSA, IEC, atbp.)
- Tiyakin ang pagsunod sa mga nauugnay na pamantayan ng industriya
- I-verify na available ang mga wastong tool sa pag-install para sa pagpapanatili ng bisa ng sertipikasyon
Pinakamahuhusay na Kasanayan sa Pag-install
Kahit na ang pinakamataas na kalidad na lug, na napili nang tama para sa application, ay maaaring mabigo kung hindi mai-install nang maayos. Ang pagsunod sa pinakamahuhusay na kagawian ay mahalaga para sa isang ligtas, maaasahan, at pangmatagalang de-koryenteng koneksyon.
Wastong Paghahanda ng Kawad
- Paghuhubad:
- Alisin ang pagkakabukod ng konduktor sa eksaktong haba na tinukoy ng tagagawa ng lug
- Gumamit ng nakalaang wire stripping tool para matiyak ang malinis at parisukat na hiwa
- Iwasan ang pagkiskis, pagputol, o pagkasira ng mga indibidwal na hibla ng konduktor
- Binabawasan ng mga nasirang strand ang epektibong cross-sectional area at nakompromiso ang parehong kapasidad ng kuryente at lakas ng makina
- Paglilinis:
- Linisin nang maigi ang nakalantad na mga hibla ng konduktor upang maalis ang mga oxide, dumi, o grasa
- Tinitiyak nito ang pinakamainam na pakikipag-ugnayan ng metal-to-metal sa loob ng crimp para sa mababang resistensya
Proseso ng Crimping para sa Compression Lugs
Ang proseso ng crimping ay masasabing ang pinakamahalagang hakbang at umaasa sa paggamit ng tama, katugmang mga bahagi ng system:
- Katugmang Tooling System:
- Gamitin ang partikular na crimping tool at die set na inirerekomenda ng tagagawa ng lug
- Ang mga lug at tool mula sa parehong tagagawa ay idinisenyo bilang isang sistema
- Ang paggamit ng mga hindi tugmang bahagi ay nagpapakilala ng mga hindi nakokontrol na variable at nakompromiso ang integridad ng koneksyon
- Ang paggamit ng mga hindi naaprubahang tool ay kadalasang nagpapawalang-bisa sa mga certification sa kaligtasan tulad ng UL o CSA
- Pagpili ng Tool:
- Piliin ang naaangkop na uri ng tool para sa laki ng lug at workload
- Ang mga manual hand crimper ay angkop para sa mas maliliit na laki ng wire
- Ang mga malalaking lug (karaniwang >4 AWG) ay karaniwang nangangailangan ng hydraulic o mga tool na pinapagana ng baterya
- Ang mga controlled-cycle na tool, na pumipigil sa paglabas hanggang sa makumpleto ang buong crimp cycle, ay mas gusto
- Die Selection:
- Piliin ang set ng die na partikular na idinisenyo para sa laki, materyal, at uri ng lug
- Ang mga lug ay karaniwang minarkahan ng isang die index number at/o color code
- Ang paggamit ng maling dies ay nagreresulta sa under-crimps (maluwag, mataas na resistensya) o over-crimps (nasira strands)
- Pamamaraan ng Crimping:
- Ipasok nang buo ang inihandang konduktor sa lug barrel
- Biswal na i-verify ang buong pagpapasok gamit ang inspeksyon window, kung mayroon
- Ilagay ang lug barrel sa tamang napiling dies sa crimping tool
- Iposisyon ang tool para sa unang crimp, karaniwang malapit sa dulo ng dila ng bariles
- I-activate ang tool para makumpleto ang buong crimp cycle
- Para sa mahahabang barrel lug na nangangailangan ng maraming crimp, iposisyon muli ang tool at magsagawa ng mga kasunod na crimps
- Palaging i-crimp mula sa dulo ng dila patungo sa dulo ng cable
- Post-Crimp Inspection:
- Hanapin ang tamang die index number na malinaw na naka-emboss sa crimp
- Tingnan kung may pare-parehong compression na walang mga palatandaan ng labis na pagkislap o pag-crack
- Tiyaking walang mga hibla ng konduktor na lumalabas sa labas ng bariles
- Magsagawa ng pull test kung naaangkop upang ma-verify ang mekanikal na lakas
Para sa Pag-install ng Paghihinang
- Paghahanda:
- Gumamit ng naaangkop na pagkilos ng bagay at panghinang
- Tiyaking malinis at walang oksihenasyon ang mga ibabaw
- Proseso ng Paghihinang:
- Painitin ang koneksyon nang pantay-pantay
- Ilapat ang panghinang upang ito ay dumaloy sa koneksyon
- Iwasan ang sobrang init na maaaring makapinsala sa pagkakabukod
- Kontrolin ang init upang maiwasan ang wicking o distortion ng cable dielectric
- Paglamig:
- Payagan ang tamang paglamig nang walang paggalaw
- Siyasatin para sa kumpletong pagpuno at mahusay na daloy
Pangwakas na Pag-mount at Koneksyon
- Paghahanda sa Ibabaw:
- Tiyaking malinis, patag, at walang oxide o contaminants ang lug tongue at ang terminal pad
- Mga fastener:
- Gumamit ng naaangkop na laki at graded na bolts, nuts, at washers
- Ang isang mataas na lakas na flat washer sa ilalim ng bolt head o nut ay nakakatulong na ipamahagi ang puwersa ng pag-clamping
- Torquing:
- Ilapat ang tamang tightening torque sa mounting bolts o nuts
- Kunin ang halagang ito mula sa mga detalye ng tagagawa ng kagamitan o mga nauugnay na pamantayan sa kuryente
- Ang hindi sapat na metalikang kuwintas ay humahantong sa mataas na pagtutol at potensyal na pagkabigo
- Ang sobrang torque ay maaaring makapinsala sa lug, fastener, o terminal ng kagamitan
- Pangwakas na Pagpapatunay:
- Maglagay ng heat shrink tubing kung kailangan para sa pagkakabukod
- I-verify ang seguridad ng koneksyon gamit ang visual na inspeksyon
- Subukan ang pagpapatuloy ng kuryente kung naaangkop
Mga Karaniwang Pagkakamali na Dapat Iwasan
- Maliit o Malaking Lug:
- Ang paggamit ng mga lug na masyadong maliit para sa cable ay maaaring magdulot ng overheating at pagkabigo ng koneksyon
- Ang paggamit ng mga lug na masyadong malaki para sa cable ay lumilikha ng mga void sa crimp, na nagreresulta sa mataas na resistensya at mahinang mekanikal na lakas
- Hindi kailanman katanggap-tanggap ang “close enough” para sa mga de-koryenteng koneksyon
- Hindi Tamang Crimping:
- Ang paggamit ng mga maling tool o diskarte ay humahantong sa mga maluwag na koneksyon
- Paggamit ng hindi tugmang mga tool sa crimping at dies na hindi tinukoy ng manufacturer ng lug
- Pagkabigong makumpleto ang buong crimp cycle
- Hindi bini-verify ang buong pagpasok ng conductor bago mag-crimping
- Hindi tamang pagpoposisyon ng crimping tool sa lug barrel
- Mga Materyales sa Paghahalo:
- Ang paggamit ng mga aluminum lug na may copper wire (o vice versa) nang walang wastong bimetallic connectors ay maaaring magdulot ng galvanic corrosion
- Pagkabigong gumamit ng oxide inhibiting compounds kapag kinakailangan para sa aluminum connections
- Pagbabalewala sa Mga Salik sa Kapaligiran:
- Nabigong isaalang-alang ang pagkakalantad sa kahalumigmigan, mga kemikal, o temperatura
- Paggamit ng hubad na tanso sa kinakaing unti-unti o mahalumigmig na mga kapaligiran
- Hindi isinasaalang-alang ang vibration sa mga application tulad ng automotive o industrial na kagamitan
- Hindi Wastong Paghahanda ng Kawad:
- Hindi hinuhubad ang konduktor sa tamang haba
- Nakakasira ng mga hibla ng konduktor sa panahon ng paghuhubad
- Nabigong linisin ang oksihenasyon mula sa mga ibabaw ng konduktor
- Hindi inaalis ang mga labi ng pagkakabukod
- Hindi sapat na Pag-mount:
- Hindi inilalapat ang tamang metalikang kuwintas sa mga mounting bolts
- Paggamit ng maliit na laki ng mga stud o bolts
- Nabigong linisin ang mga contact surface bago i-mount
- Hindi gumagamit ng tamang washers kung kinakailangan
- Paggamit ng Standard Lugs para sa Flexible Wire:
- Paggamit ng mga karaniwang lug para sa mga fine-stranded na nababaluktot na konduktor nang hindi bini-verify ang pagiging tugma
- Hindi gumagamit ng bell-mouth/flared entry lugs kapag naaangkop para sa flexible wire
- Nilaktawan ang Sertipikasyon:
- Gumamit ng mga hindi sertipikadong lug na maaaring hindi nakakatugon sa mga pamantayan sa kaligtasan
- Hindi wasto ang sertipikasyon sa pamamagitan ng paggamit ng mga maling tool o pamamaraan sa pag-install
Konklusyon
Ang pagpili ng tamang copper lug ay kritikal para sa kaligtasan ng kuryente, pagiging maaasahan ng system, at pinakamainam na performance. Ang pagpili at pag-install ng mga tansong lug ay mga proseso na direktang nakakaimpluwensya sa integridad ng buong sistema ng kuryente.
Sa pamamagitan ng pagsasaalang-alang sa lahat ng mga salik na tinalakay sa gabay na ito—mula sa pagpili ng materyal at sukat hanggang sa mga kinakailangan sa aplikasyon at mga paraan ng pag-install—maaari kang lumikha ng mga de-koryenteng koneksyon na hindi lamang gumagana ngunit ligtas din, mahusay, at matibay para sa mahabang panahon.
Ang isang sistematikong diskarte sa pagpili ay dapat isaalang-alang:
- Ang mga partikular na pangangailangang elektrikal at mekanikal ng iyong aplikasyon
- Ang operating environment at potensyal na pagkakalantad sa mga kinakaing elemento
- Ang eksaktong pagtutugma ng laki ng wire at mga sukat ng lug barrel
- Ang pagiging tugma sa mounting hardware at terminal connection point
- Ang naaangkop na paraan ng pagwawakas at kinakailangang mga tool sa pag-install
- Ang mga nauugnay na pamantayan sa industriya at mga kinakailangan sa sertipikasyon
Tandaan na ang wastong mga koneksyon sa kuryente ay hindi isang lugar upang ikompromiso ang kalidad o pagiging tugma. Ang maliit na karagdagang gastos sa paggamit ng tama, mataas na kalidad na mga lug at wastong mga tool sa pag-install ay hindi gaanong mahalaga kumpara sa mga potensyal na gastos ng mga pagkabigo ng system, downtime, o mga insidente sa kaligtasan na nagreresulta mula sa mahihirap na koneksyon.
Kapag may pagdududa, palaging kumunsulta sa mga propesyonal sa elektrikal o sa tagagawa ng lug upang matiyak na ginagawa mo ang pinakamahusay na pagpipilian para sa iyong partikular na aplikasyon. Ang masusing atensyon sa detalye sa panahon ng parehong mga yugto ng pagpili at pag-install ay mahalaga para sa paglikha ng mga electrical system na gagana nang maaasahan sa mga darating na taon.
Mga FAQ Tungkol sa Copper Lugs
T: Maaari ba akong gumamit ng mas malaking copper lug sa mas maliit na cable?
A: Hindi, ang paggamit ng mas malaking lug sa mas maliit na cable ay maaaring magresulta sa mahinang koneksyon at potensyal na panganib sa kaligtasan. Palaging itugma ang laki ng lug sa laki ng cable.
T: Paano ko malalaman kung kailangan ko ng mga tin-plated na tansong lug?
A: Kung ang iyong aplikasyon ay nagsasangkot ng pagkakalantad sa moisture, mahalumigmig na kapaligiran, o panlabas na pag-install, ang mga tin-plated na tansong lug ay nag-aalok ng mas mahusay na paglaban sa kaagnasan.
Q: Ano ang pagkakaiba sa pagitan ng tanso at aluminyo lugs?
A: Ang mga copper lug ay nag-aalok ng mas mahusay na conductivity ngunit mas mabigat at mas mahal, habang ang mga aluminum lug ay mas magaan at mas matipid ngunit may mas mababang conductivity at nangangailangan ng mga espesyal na pagsasaalang-alang upang maiwasan ang oksihenasyon.
Q: Maaari ba akong maghinang ng koneksyon na na-crimp na?
S: Bagama't ginagawa ito ng ilan para sa karagdagang seguridad, sapat na ang tamang crimping lamang. Ang pagdaragdag ng solder sa isang crimped na koneksyon ay maaaring hindi makabuluhang mapabuti ang pagganap at maaaring mapahina ang mekanikal na bono kung hindi ginawa nang tama.
Q: Gaano kahalaga ang kalidad ng crimping tool?
A: Napakahalaga. Tinitiyak ng wastong crimping tool ang tamang pamamahagi ng presyon sa panahon ng crimping, na lumilikha ng gas-tight na koneksyon na mananatiling secure sa paglipas ng panahon.
