แผงไฟฟ้าของคุณเต็ม คุณต้องเพิ่มวงจรไฟฟ้าอีกวงจรสำหรับห้องนอนใหม่ เต้ารับในครัว หรือห้องทำงาน แต่ไม่มีที่ให้ติดตั้ง ก่อนที่คุณจะเรียกช่างไฟฟ้ามาประเมินราคาการอัปเกรดแผงไฟฟ้าตั้งแต่ 1,200 ถึง 3,000 ดอลลาร์สหรัฐ ให้พิจารณาเบรกเกอร์คู่ อุปกรณ์ประหยัดพื้นที่อันชาญฉลาดเหล่านี้ช่วยให้คุณติดตั้งวงจรไฟฟ้า 120 โวลต์อิสระสองวงจรในช่องเบรกเกอร์เดียวได้อย่างมีประสิทธิภาพ ซึ่งเป็นการเพิ่มความจุของแผงไฟฟ้าของคุณเป็นสองเท่าโดยไม่ต้องเสียค่าใช้จ่ายหรือความยุ่งยากในการเปลี่ยนใหม่ทั้งหมด.
แต่มีข้อแม้: ไม่ใช่ทุกแผงที่จะสามารถใช้งานได้ การติดตั้งเบรกเกอร์คู่ในแผงประเภทที่ไม่ถูกต้องจะก่อให้เกิดความเสี่ยงต่อการเกิดไฟไหม้ การละเมิดข้อกำหนด และการตรวจสอบที่ไม่ผ่าน ความแตกต่างระหว่างการอัปเกรดที่ปลอดภัยและทางลัดที่เป็นอันตรายมักจะขึ้นอยู่กับความเข้าใจในรายละเอียดที่สำคัญอย่างหนึ่ง: พิกัด CTL และความเข้ากันได้ของแผง.

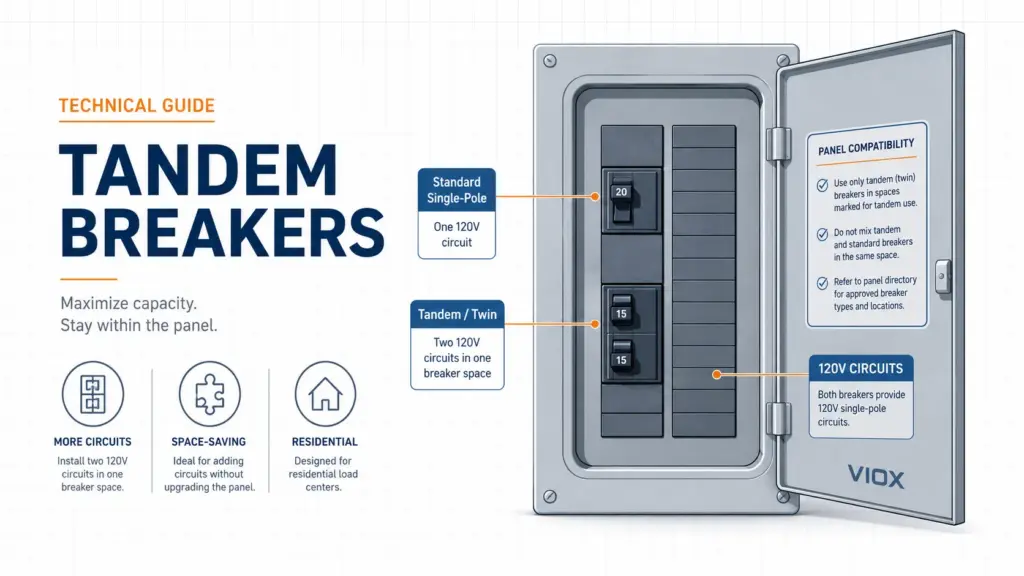

คู่มือนี้จะแนะนำคุณเกี่ยวกับเบรกเกอร์คู่คืออะไร ทำงานอย่างไร เมื่อใดที่ปลอดภัยในการใช้งาน และเมื่อใดที่ทางเลือกอื่นสมเหตุสมผลกว่า ไม่ว่าคุณจะเป็นเจ้าของบ้านที่กำลังปรับปรุงใหม่หรือช่างไฟฟ้าที่ระบุเบรกเกอร์สำหรับงานปรับปรุง คุณจะได้เรียนรู้มาตรฐานทางเทคนิคที่กำหนดความเข้ากันได้ และขั้นตอนการปฏิบัติเพื่อให้แน่ใจว่าการติดตั้งของคุณเป็นไปตามข้อกำหนดและปลอดภัย.
1: ทำความเข้าใจเบรกเกอร์คู่—หลักการพื้นฐาน
เบรกเกอร์คู่คืออะไร
เป็ เบรกเกอร์คู่ เป็นอุปกรณ์ไฟฟ้าเฉพาะที่บรรจุเบรกเกอร์สองตัวที่เป็นอิสระภายในตัวเรือนเบรกเกอร์ที่มีความกว้างมาตรฐานเดียว หรือที่เรียกว่าเบรกเกอร์ดูเพล็กซ์ ทวิน พิกกี้แบ็ก หรือ “ดับเบิลสตัฟ” อุปกรณ์เหล่านี้ใช้เพียงช่องเดียวในแผงไฟฟ้าของคุณ ในขณะที่ให้การป้องกันที่สมบูรณ์สำหรับวงจรไฟฟ้า 120 โวลต์แยกกันสองวงจร.
แตกต่างจากเบรกเกอร์ขั้วเดียวมาตรฐานที่ป้องกันวงจรเดียว หรือเบรกเกอร์สองขั้วที่ให้แรงดันไฟฟ้า 240 โวลต์ข้ามสองขั้ว เบรกเกอร์คู่เชื่อมต่อกับขั้วเดียวของบัสบาร์ของแผงไฟฟ้าของคุณเท่านั้น การเชื่อมต่อเฟสเดียวนี้มีความสำคัญ วงจรทั้งสองได้รับแรงดันไฟฟ้า 120 โวลต์อย่างอิสระจากเฟสไฟฟ้าเดียวกัน และแต่ละวงจรยังคงรักษากลไกการตัดวงจรของตัวเอง หากวงจรใดวงจรหนึ่งมีกระแสเกินหรือไฟฟ้าลัดวงจร เฉพาะเบรกเกอร์นั้นเท่านั้นที่จะตัดวงจร ในขณะที่วงจรอื่นยังคงทำงานได้ตามปกติ.
เบรกเกอร์คู่ทำงานอย่างไร: สถาปัตยกรรมภายใน
ความมหัศจรรย์ของเบรกเกอร์คู่อยู่ที่การออกแบบภายในที่กะทัดรัด แต่ละยูนิตประกอบด้วยกลไกการสลับที่แตกต่างกันสองแบบที่อยู่เคียงข้างกันในเฟรมเดียว นี่คือสิ่งที่ทำให้พวกมันทำงาน:
สวิตช์คู่และกลไกการตัดวงจรที่เป็นอิสระ: แต่ละด้านมีสวิตช์สลับของตัวเองและกลไกตรวจจับกระแสเกินแยกกัน กลไกเหล่านี้ทำงานอย่างอิสระ ซึ่งหมายความว่าความผิดพลาดในวงจรหนึ่งไม่มีผลต่ออีกวงจรหนึ่ง นี่คือเหตุผลที่คุณสามารถมีเบรกเกอร์ตัวหนึ่งอยู่ในตำแหน่ง “ตัดวงจร” ในขณะที่อีกตัวยังคงทำงานได้อย่างสมบูรณ์.
การเชื่อมต่อบัสบาร์เดียว: วงจรทั้งสองเชื่อมต่อกับขั้วเดียวของระบบบัสบาร์กระแสสลับของแผงไฟฟ้าของคุณ การเชื่อมต่อเฟสเดียวนี้คือเหตุผลที่เบรกเกอร์คู่ไม่สามารถให้พลังงาน 240 โวลต์ได้ วงจร 240V ต้องเชื่อมต่อกับสองเฟสตรงข้ามของระบบไฟฟ้า ซึ่งมีเพียงเบรกเกอร์สองขั้วเท่านั้นที่สามารถส่งมอบได้.
การจัดการสายดิน: สายดินของแต่ละวงจรเชื่อมต่อกับบัสบาร์สายดินอย่างอิสระ เช่นเดียวกับเบรกเกอร์มาตรฐาน สิ่งนี้มีความสำคัญต่อความปลอดภัยและแยกความแตกต่างของเบรกเกอร์คู่จากการตั้งค่าวงจรสาขาแบบหลายสาย (MWBC) ซึ่งใช้สายดินร่วมกัน ซึ่งเป็นการกำหนดค่าที่ไม่เข้ากันกับเบรกเกอร์คู่.
พิกัดกระแสไฟฟ้าและการกำหนดค่า
เบรกเกอร์คู่มีให้เลือกในชุดค่ากระแสไฟฟ้าที่จำกัด ซึ่งสะท้อนถึงบทบาทของมันในฐานะโซลูชันประหยัดพื้นที่สำหรับงานเบา:
- 15/15 แอมป์: ทั่วไปสำหรับวงจรไฟฟ้าแสงสว่างและเต้ารับอเนกประสงค์มาตรฐาน
- 20/20 แอมป์: เป็นที่นิยมสำหรับเต้ารับในครัว วงจรไฟฟ้าในห้องน้ำ และพื้นที่ซักรีด
- 15/20 แอมป์: การกำหนดค่าแบบผสมที่วงจรหนึ่งต้องการความจุสูงกว่าอีกวงจรหนึ่ง
เบรกเกอร์คู่ที่มีกระแสไฟฟ้าสูงกว่า (30 หรือ 50 แอมป์) ไม่ได้ผลิตขึ้นเนื่องจากโหลดหนักต้องใช้เบรกเกอร์ขนาดเต็มโดยเฉพาะหรือการกำหนดค่าสองขั้วสำหรับการทำงาน 240 โวลต์.
2: CTL เทียบกับ NON-CTL—ความก้าวหน้าด้านความเข้ากันได้
การทำความเข้าใจความแตกต่างระหว่างเบรกเกอร์ CTL และ Non-CTL เป็นสิ่งสำคัญสำหรับการติดตั้งเบรกเกอร์คู่ที่ปลอดภัย ความแตกต่างนี้แยกการติดตั้งที่เป็นไปตามข้อกำหนดออกจากทางลัดที่เป็นอันตราย.
CTL หมายถึงอะไร: มาตรฐานการจำกัดจำนวนวงจรรวม
CTL (Circuit Total Limiting) เป็นมาตรฐานความปลอดภัย UL ที่จัดตั้งขึ้นเมื่อประมาณปี 1965 เพื่อบังคับใช้ข้อจำกัด 42 วงจรของ National Electrical Code สำหรับแผง “แสงสว่างและเครื่องใช้” ในที่พักอาศัย มาตรฐานนี้ได้รับการออกแบบมาเพื่อป้องกันการโอเวอร์โหลดของแผงโดยการจำกัดจำนวนวงจรทั้งหมดที่สามารถติดตั้งได้ โดยไม่คำนึงถึงจำนวนช่องทางกายภาพ.
คุณสมบัติการปฏิเสธ CTL: เบรกเกอร์และแผงที่ได้รับการจัดอันดับ CTL สมัยใหม่มีกลไก “การปฏิเสธ” ทางกายภาพที่อนุญาตให้ติดตั้งเบรกเกอร์ในช่องที่กำหนดเท่านั้น คุณสมบัติการปฏิเสธเหล่านี้มีหลายรูปแบบขึ้นอยู่กับผู้ผลิต:
- บัสสตับแบบบาก: รอยบากสี่เหลี่ยมที่ตัดเข้าไปในง่ามโลหะที่เบรกเกอร์เชื่อมต่อ
- รางยึดที่ปรับเปลี่ยน: ความลึกของขอเกี่ยวที่แตกต่างกันซึ่งยอมรับเฉพาะประเภทเบรกเกอร์ที่เข้ากันได้
- การออกแบบคลิปเบรกเกอร์: เบรกเกอร์คู่มีคลิปที่มีรูปร่างให้พอดีกับช่องบากเท่านั้น
คุณสมบัติเหล่านี้ป้องกันการติดตั้งในตำแหน่งที่ไม่ได้รับอนุญาตทางกายภาพ ทำให้ไม่สามารถบังคับเบรกเกอร์คู่ CTL เข้าไปในช่องมาตรฐานได้.
เบรกเกอร์ Non-CTL: มาตรฐานเดิมสำหรับการเปลี่ยนเท่านั้น
เบรกเกอร์ Non-CTL ขาดคุณสมบัติการปฏิเสธและมีป้ายกำกับว่า “สำหรับใช้เปลี่ยนเท่านั้น” เบรกเกอร์รุ่นเก่าเหล่านี้ได้รับการออกแบบมาสำหรับแผงที่ผลิตก่อนปี 1965 ที่ไม่มีข้อจำกัดด้านความปลอดภัย CTL การใช้เบรกเกอร์ Non-CTL ในแผง CTL สมัยใหม่คือ:
- การละเมิดข้อกำหนด (NEC 110.3(B))
- การตรวจสอบที่ไม่ผ่าน
- อันตรายจากไฟไหม้ที่อาจเกิดขึ้น (เลี่ยงขีดจำกัดความปลอดภัยที่ออกแบบไว้)
ช่างไฟฟ้าบางคนติดตั้งเบรกเกอร์ Non-CTL โดยการหักคลิปปฏิเสธออกจากเบรกเกอร์ CTL ซึ่งเป็นวิธีปฏิบัติที่เรียกว่าการใช้เบรกเกอร์ “โกง” สิ่งนี้เป็นอันตรายเพราะมันทำลายการควบคุมทางวิศวกรรมของผู้ผลิตที่ออกแบบมาเพื่อป้องกันการโอเวอร์โหลด.
การอัปเดต NEC 2008: ข้อจำกัด 42 วงจรถูกลบออก
National Electrical Code ได้ลบข้อจำกัด 42 วงจรในปี 2008 ทำให้ผู้ผลิตสามารถออกแบบแผงที่มี 60, 84 หรือมากกว่านั้นได้ อย่างไรก็ตาม สิ่งนี้ไม่ได้ขจัดข้อกำหนด CTL แผงสมัยใหม่ยังคงต้องได้รับการติดตั้งตามรายการผู้ผลิตเฉพาะของพวกเขา (NEC 110.3(B)) และความเข้ากันได้จะถูกกำหนดโดยการออกแบบของแต่ละรุ่นแผง ไม่ใช่ตามกฎสากล.
3: การระบุความเข้ากันได้ของแผง
ก่อนซื้อเบรกเกอร์คู่ คุณต้องตรวจสอบว่าแผงไฟฟ้าของคุณได้รับการออกแบบมาให้ยอมรับได้ นี่คือวิธีการตรวจสอบ:
ตรวจสอบ #1: หมายเลขรุ่นแผง
ผู้ผลิตใช้แบบแผนการตั้งชื่อ “ช่อง/วงจร” ที่เผยให้เห็นความเข้ากันได้ของเบรกเกอร์คู่ทันที:
| หมายเลขรุ่น | ความหมาย | รองรับเบรกเกอร์คู่หรือไม่ |
|---|---|---|
| 20/20 | 20 ช่อง, อนุญาต 20 วงจร | ❌ ไม่รองรับเบรกเกอร์คู่ |
| 30/40 | 30 ช่อง, อนุญาต 40 วงจร | ✅ รองรับเบรกเกอร์คู่ 10 ช่อง |
| 20/40 | 20 ช่อง, อนุญาต 40 วงจร | ✅ ทุกช่องรองรับเบรกเกอร์คู่ |
| 40/50 | 40 ช่อง, อนุญาต 50 วงจร | ✅ รองรับเบรกเกอร์คู่ 10 ช่อง |
หากหมายเลขแผงของคุณคือ 20/20, 20/30 หรือ 30/30 (โดยที่ช่องเท่ากับจำนวนวงจรสูงสุด) แผงของคุณไม่รองรับเบรกเกอร์คู่ “ตัวเลขที่สองที่สูงกว่า” บ่งชี้ว่ามีช่องที่รองรับเบรกเกอร์คู่.
ตรวจสอบ #2: ตรวจสอบรอยบากของบัสบาร์
เปิดประตูแผงควบคุมของคุณ (อย่างปลอดภัย) และดูที่แถบโลหะที่เบรกเกอร์เชื่อมต่อ.
- แถบตัวนำ (Bus Stab) แบบมีรอยบาก (รอยบากสี่เหลี่ยมจัตุรัสตรงกลาง): ออกแบบมาสำหรับเบรกเกอร์คู่ CTL ✅
- แถบสี่เหลี่ยมผืนผ้าตัน: ช่องมาตรฐานเท่านั้น ไม่รองรับเบรกเกอร์คู่ ❌
แต่ละยี่ห้อมีการออกแบบการปฏิเสธที่แตกต่างกัน แต่การตรวจสอบด้วยสายตามักจะยืนยันความเข้ากันได้อย่างรวดเร็ว.
ตรวจสอบ #3: ตรวจสอบแผนภาพแผงควบคุม
ฉลากด้านในประตูแผงควบคุมของคุณมีแผนภาพการเดินสายไฟ ช่องที่รองรับเบรกเกอร์คู่มักจะมีเครื่องหมายเส้นแบ่งหรือบริเวณที่ไฮไลต์ แผนภาพนี้เป็นที่สิ้นสุด หากไม่ชัดเจน ให้ถ่ายภาพและปรึกษาเอกสารของผู้ผลิตแผงควบคุมทางออนไลน์.
ความเข้ากันได้เฉพาะของผู้ผลิต
แบรนด์แผงควบคุมที่อยู่อาศัยทั่วไปและการรองรับเบรกเกอร์คู่:
- Square D QO/Homeline: เข้ากันได้กับเบรกเกอร์คู่ CTL อย่างกว้างขวาง
- Eaton BR/CH: รองรับเบรกเกอร์คู่ CTL; แผง BR สมัยใหม่มักจะรองรับการกำหนดค่าเบรกเกอร์คู่ทั้งหมด
- Siemens QW/Q-Line: เข้ากันได้กับเบรกเกอร์คู่ CTL; ยังมี Non-CTL (“NC” suffix) สำหรับแผงควบคุมรุ่นเก่า
- GE THQL: รุ่นเก่าที่มีช่องเบรกเกอร์คู่จำกัด ตรวจสอบแผนภาพ
ตรวจสอบกับป้ายชื่อและแผนภาพของแผงควบคุมเฉพาะของคุณเสมอ ไม่ใช่แค่ยี่ห้อ.
4: เบรกเกอร์คู่ VS. ทางเลือกอื่น—ตารางเปรียบเทียบ
เมื่อคุณต้องการวงจรเพิ่มเติม เบรกเกอร์คู่เป็นหนึ่งในหลายตัวเลือก นี่คือวิธีการเปรียบเทียบ:
เมทริกซ์การเปรียบเทียบตัวเลือก
| คุณสมบัติ | เบรกเกอร์คู่ | เบรกเกอร์สองขั้ว | แผงย่อย | การอัพเกรดแผงควบคุม |
|---|---|---|---|---|
| ช่องแผงควบคุมที่ใช้ | 1 ช่อง | 2 ช่อง | ไม่มี (หน่วยแยกต่างหาก) | ไม่มี (แทนที่ของเดิม) |
| วงจรที่เพิ่ม | 2 × 120V | 1 × 240V | 8–24+ วงจร | 20–40+ วงจร |
| ความจุแรงดันไฟฟ้า | สองวงจร 120V | หนึ่งวงจร 240V | ยืดหยุ่น | ยืดหยุ่น |
| ค่าติดตั้ง | $150–$400 | $100–$300 | $500–$1,500 | $1,200–$3,000 |
| กรอบเวลา | 1–2 ชั่วโมง | 1–2 ชั่วโมง | 1–2 วัน | 1–3 วัน |
| ความยืดหยุ่นในอนาคต | จำกัด (ขึ้นอยู่กับพื้นที่) | จำกัด (ใช้สำหรับกระแสสูงเท่านั้น) | ดี (ขยายได้) | ยอดเยี่ยม (ความจุสูงสุด) |
| ความเข้ากันได้ของรหัส | เฉพาะแผงควบคุมที่เข้ากันได้เท่านั้น | แผงควบคุมสมัยใหม่ทั้งหมด | รหัสทั้งหมด | รหัสทั้งหมด |
| มี AFCI/GFCI หรือไม่ | ไม่ค่อย | ใช่แล้ว | ใช่ (กับเบรกเกอร์ที่เหมาะสม) | ใช่แล้ว |
| ดีที่สุดสำหรับ | การเพิ่มไฟ/เต้ารับเมื่อแผงควบคุมเต็ม | โหลดกระแสสูง (เครื่องอบผ้า, AC) | การขยายความจุบางส่วน | ความยืดหยุ่นในระยะยาว |
| ข้อเสียที่แย่ที่สุด | ใช้งานได้เฉพาะในแผงควบคุมที่เข้ากันได้เท่านั้น | ใช้พื้นที่ 2 ช่อง | ต้องใช้กล่อง Subpanel และท่อร้อยสายไฟ | ราคาแพงและต้องรื้อระบบ |
ปัจจัยการตัดสินใจที่สำคัญ
ใช้ Tandem Breaker เมื่อ:
- แผงควบคุมของคุณเต็มจนไม่มีช่องมาตรฐานเหลืออยู่
- คุณต้องการวงจร 120V เพิ่มเติม 1–2 วงจรสำหรับไฟหรือเต้ารับมาตรฐาน
- แผงควบคุมของคุณรองรับ CTL และมีช่อง Tandem ที่กำหนดไว้
- งบประมาณเป็นข้อกังวลหลัก
- โซลูชันนี้เป็นเพียงชั่วคราวจนกว่าจะสามารถอัปเกรดขนาดใหญ่ได้
ใช้ Double-Pole Breaker เมื่อ:
- คุณต้องจ่ายไฟให้กับเครื่องใช้ไฟฟ้า 240V (เครื่องอบผ้า, เครื่องทำน้ำอุ่น, เครื่องปรับอากาศ)
- แผงควบคุมของคุณมีสองช่องว่างที่อยู่ติดกัน
- โหลดต้องการความจุ 30–60 แอมป์
ใช้ Subpanel เมื่อ:
- คุณต้องการวงจรเพิ่มเติม 4+ วงจร
- คุณต้องการรวมศูนย์โหลดในพื้นที่เฉพาะ (โรงรถ, เวิร์กช็อป, ภายนอก)
- มีแนวโน้มที่จะขยายในอนาคต
อัปเกรด Main Panel เมื่อ:
- ความจุไฟฟ้าของคุณไม่เพียงพอ
- คุณกำลังเพิ่มโหลดใหม่ที่สำคัญ (เครื่องชาร์จ EV, ปั๊มความร้อน)
- คุณต้องการความยืดหยุ่นที่พร้อมสำหรับอนาคตเป็นเวลา 10 ปีขึ้นไป
5: คำเตือนด้านความปลอดภัยที่สำคัญ—MWBC และ NEUTRAL OVERLOADING
การใช้งานที่ไม่ถูกต้องที่อันตรายที่สุดของเบรกเกอร์แบบ Tandem เกี่ยวข้องกับวงจรสาขาแบบหลายสาย (MWBC) ซึ่งเป็นการกำหนดค่าที่พบได้ในบ้านเก่าหลายหลัง การทำความเข้าใจความเสี่ยงนี้เป็นสิ่งสำคัญเพื่อความปลอดภัยของคุณ.
อันตรายจากวงจรสาขาแบบหลายสาย (MWBC)
MWBC เป็นวิธีการเดินสายแบบเก่าที่สายไฟร้อนสองเส้นแยกกันใช้สายดินร่วมกัน นี่คือเหตุผลที่เบรกเกอร์แบบ Tandem เข้ากันไม่ได้:
การตั้งค่า MWBC ปกติ (ผิดเมื่อใช้ Tandem):
- สายไฟร้อน 1 เชื่อมต่อกับเฟส A (เช่น 15 แอมป์ขาออก)
- สายไฟร้อน 2 เชื่อมต่อกับเฟส B (เช่น 15 แอมป์ขาออก)
- กระแสไฟฟ้ามีเฟสต่างกัน 180° ดังนั้นจึงหักล้างกันบนสายดิน
- กระแสไฟสายดินสูงสุด: ~0–1 แอมป์ (ปลอดภัยสำหรับสายไฟ 14 AWG)
หากคุณใช้ Tandem อย่างไม่ถูกต้อง:
- สายไฟร้อนทั้งสองเส้นเชื่อมต่อกับเฟสเดียวกัน (เนื่องจาก Tandem ใช้การเชื่อมต่อบัสบาร์เพียง 1 ช่อง)
- กระแสไฟทั้งสองไหลในทิศทางเดียวกันบนสายดิน
- กระแสไฟรวมกัน: 15 แอมป์ + 15 แอมป์ = 30 แอมป์บนสายดิน
- สายดิน 14 AWG ที่ได้รับการจัดอันดับสำหรับ 15 แอมป์กำลังนำกระแสไฟ 30 แอมป์
- สายไฟร้อนเกินไปอย่างเงียบ ๆ —ไม่มีเบรกเกอร์สายดิน ดังนั้นเบรกเกอร์จะไม่ตัดวงจร
- ผลลัพธ์: ไฟฟ้าลัดวงจรโดยไม่มีคำเตือนใด ๆ
วิธีแก้ไข: ใช้ Double-Pole Breaker สำหรับ MWBC
หากคุณมีวงจรที่มีสายดินร่วมกัน (ระบุโดยเบรกเกอร์ที่อยู่ตรงข้ามกันของแผงควบคุมของคุณจากหมายเลขวงจรเดียวกัน) ให้ใช้เสมอ เบรกเกอร์สองขั้ว เพื่อการป้องกัน กลไกการตัดวงจรทั่วไปช่วยให้มั่นใจได้ว่าสายไฟร้อนทั้งสองเส้นจะถูกตัดกระแสไฟพร้อมกัน ป้องกันการโอเวอร์โหลดของสายดิน.
ความไม่เข้ากันของ AFCI/GFCI
รหัสไฟฟ้าสมัยใหม่ (NEC 2020/2023) กำหนดให้มีการป้องกัน AFCI หรือ GFCI สำหรับเกือบทุกวงจรที่อยู่อาศัย เบรกเกอร์แบบ Tandem ยังไม่มีคุณสมบัติการป้องกันเหล่านี้ในปัจจุบัน มีเพียงเบรกเกอร์ขนาดเต็มเท่านั้นที่มีตัวเลือก AFCI/GFCI หากพื้นที่ของคุณต้องการการป้องกัน AFCI/GFCI และแผงควบคุมของคุณไม่สามารถใส่เบรกเกอร์มาตรฐานได้ คุณอาจถูกจำกัดไว้ที่ Subpanel หรือการอัปเกรดแผงควบคุม ไม่ใช่โซลูชันแบบ Tandem.
6: กระบวนการติดตั้งและการปฏิบัติตามข้อกำหนด
การติดตั้งโดยผู้เชี่ยวชาญเป็นสิ่งที่ไม่สามารถต่อรองได้สำหรับงานแผงไฟฟ้า อย่างไรก็ตาม การทำความเข้าใจกระบวนการนี้จะช่วยให้คุณตรวจสอบได้ว่างานนั้นทำอย่างปลอดภัยและเป็นไปตามข้อกำหนด.
การประเมินก่อนการติดตั้ง
ก่อนเริ่มงานใด ๆ :
- ตรวจสอบความเข้ากันได้ของแผงควบคุม: ยืนยันว่ารุ่นแผงควบคุมรองรับเบรกเกอร์แบบ Tandem และมีช่องที่กำหนดไว้
- การคำนวณโหลด: ตรวจสอบให้แน่ใจว่าทางเข้าบริการ (โดยทั่วไปคือ 100–200 แอมป์) สามารถรองรับวงจรเพิ่มเติมได้อย่างปลอดภัย
- ข้อกำหนดใบอนุญาต: ตรวจสอบรหัสอาคารในพื้นที่—เขตอำนาจศาลส่วนใหญ่กำหนดให้มีใบอนุญาตสำหรับการแก้ไขแผงควบคุม
- วัตถุประสงค์ของวงจร: กำหนดโหลด, ขนาดสายไฟ และพิกัดเบรกเกอร์ที่ต้องการ (โดยทั่วไปคือ 15–20 แอมป์, สายไฟ 14–12 AWG)
ขั้นตอนการติดตั้ง (สำหรับผู้เชี่ยวชาญเท่านั้น)
- การปิดเครื่อง: เบรกเกอร์หลักถูกปิด; ตรวจสอบว่าไม่มีกระแสไฟฟ้าโดยใช้มัลติมิเตอร์บนบัสบาร์
- การถอดเบรกเกอร์: หากเปลี่ยนเบรกเกอร์ที่มีอยู่ จะถูกถอดออกอย่างปลอดภัยและถอดสายไฟออก
- การติดตั้ง Tandem: เบรกเกอร์แบบ Tandem ใหม่ถูกหนีบเข้าไปในช่องที่กำหนด (ต้องใช้การติดตั้ง CTL ที่เหมาะสม)
- การเชื่อมต่อสายไฟ: สายไฟวงจรใหม่เชื่อมต่อกับขั้วต่อที่ถูกต้อง—ผู้ผลิตรายต่างๆ มีตำแหน่งขั้วต่อที่แตกต่างกัน
- การทดสอบ: จ่ายไฟกลับคืนและทดสอบทั้งสองวงจรเพื่อให้แน่ใจว่าแรงดันไฟฟ้าและการทำงานถูกต้อง
- การตรวจสอบ: ผู้ตรวจสอบในพื้นที่ตรวจสอบว่าการติดตั้งเป็นไปตาม NEC และรหัสท้องถิ่น
กฎการติดตั้งที่สำคัญ
- ห้ามข้ามขั้นตอนการปิดเบรกเกอร์หลัก—ไฟฟ้าอาจมีอยู่แม้ว่าจะปิดสวิตช์หลักแล้วก็ตาม
- ตรวจสอบรุ่นแผงควบคุมให้ถูกต้อง ก่อนสั่งซื้อเบรกเกอร์ (เบรกเกอร์ QO, BR และ CH ไม่สามารถใช้แทนกันได้)
- ใช้ขนาดสายไฟที่เหมาะสม: เบรกเกอร์ 15 แอมป์ต้องใช้สายไฟขนาด 14 AWG ขั้นต่ำ; 20 แอมป์ต้องใช้ 12 AWG
- ทดสอบการติดตั้ง พร้อมการตรวจสอบที่ได้รับการอนุมัติ
7: การบำรุงรักษาและการแก้ไขปัญหา
เมื่อติดตั้งแล้ว เบรกเกอร์คู่ต้องการการบำรุงรักษาน้อยที่สุด แต่การตรวจสอบเป็นประจำจะช่วยให้มั่นใจถึงความปลอดภัยในระยะยาว.
จุดตรวจสอบปกติ
- สภาพร่างกาย : ตรวจสอบการเปลี่ยนสี พลาสติกไหม้ หรือความร้อนที่ผิดปกติ ซึ่งเป็นสัญญาณของความร้อนสูงเกินไป
- การทำงานของสวิตช์: ทดสอบสวิตช์ทั้งสองทุกเดือน ควรเลื่อนได้อย่างราบรื่นระหว่าง ON และ OFF
- พฤติกรรมของวงจร: ตรวจสอบการตัดวงจรที่น่ารำคาญบ่อยครั้ง ซึ่งอาจบ่งบอกถึงการโอเวอร์โหลดหรือเบรกเกอร์ที่ผิดพลาด
ปัญหาและวิธีแก้ไขทั่วไป
| ปัญหา | น่าจะเพราะ | ทางออก |
|---|---|---|
| บ่อยสะดุด | วงจรโอเวอร์โหลดหรือไฟฟ้าลัดวงจร | โทรหาช่างไฟฟ้า อาจต้องมีการกระจายใหม่หรือเบรกเกอร์ขนาดใหญ่ขึ้น |
| ความร้อนสูงเกินไป | การโอเวอร์โหลดหรือการเชื่อมต่อที่ไม่ดี | การตรวจสอบโดยผู้เชี่ยวชาญ การเปลี่ยนเบรกเกอร์อาจเป็นไปได้ |
| การทำงานของสวิตช์ที่ยากลำบาก | การกัดกร่อนภายในหรือการสึกหรอ | เปลี่ยนเบรกเกอร์ทันที |
| ด้านหนึ่งตัดวงจร อีกด้านปกติ | การทำงานปกติ (วงจรที่ไม่ขึ้นต่อกัน) | ตรวจสอบวงจรที่ตัดวงจรเพื่อหาข้อผิดพลาด รีเซ็ตเมื่อปลอดภัย |
ประเด็นสำคัญ
✓ เบรกเกอร์คู่ ใส่สองวงจร 120V ที่เป็นอิสระในช่องแผงเดียว เพิ่มความจุที่มีอยู่เป็นสองเท่าโดยไม่ต้องเปลี่ยนแผงทั้งหมด
✓ ความเข้ากันได้ของ CTL ไม่สามารถต่อรองได้—ใช้เบรกเกอร์คู่ในแผงที่ออกแบบมาโดยเฉพาะเท่านั้น ตรวจสอบหมายเลขรุ่นและรอยบากของบัสบาร์
✓ ห้ามใช้เบรกเกอร์คู่สำหรับวงจรสาขาแบบหลายสาย (MWBC)—ทำให้เกิดการโอเวอร์โหลดที่เป็นกลางและความเสี่ยงจากไฟไหม้
✓ การเปรียบเทียบต้นทุน: Tandems ($150–$400) เอาชนะ subpanels ($500–$1,500) และการอัพเกรดแผง ($1,200–$3,000) เมื่องบประมาณจำกัด
✓ ไม่มีการป้องกัน AFCI/GFCI ในการกำหนดค่าคู่—ใช้เบรกเกอร์มาตรฐานหากรหัสสมัยใหม่ต้องการคุณสมบัติเหล่านี้
✓ การติดตั้งโดยผู้เชี่ยวชาญเป็นสิ่งจำเป็น—การทำงานกับแผงไฟฟ้าที่มีกระแสไฟฟ้ามีความเสี่ยงต่อการถูกไฟฟ้าดูดและข้อกำหนดในการปฏิบัติตามรหัส
คำถามที่พบบ่อย
Q1: เบรกเกอร์คู่ปลอดภัยหรือไม่หากติดตั้งอย่างถูกต้อง?
ใช่ เบรกเกอร์คู่มีความปลอดภัยเมื่อติดตั้งในแผงที่ได้รับการจัดอันดับโดยเฉพาะและเชื่อมต่อกับโหลดที่เหมาะสม ได้รับการรับรองจาก UL และเป็นไปตามมาตรฐาน NEC เมื่อใช้งานอย่างถูกต้อง.
Q2: ฉันสามารถใช้เบรกเกอร์คู่ในแผงใดก็ได้หรือไม่?
ไม่ได้ แผงของคุณต้องเป็นไปตามข้อกำหนด CTL และมีช่องเสียบที่รองรับการติดตั้งเบรกเกอร์คู่ ตรวจสอบหมายเลขรุ่น (เช่น 30/40 หมายถึงรองรับการติดตั้งเบรกเกอร์คู่) และตรวจสอบรอยบากบนบัสบาร์.
Q3: อะไรคือความแตกต่างระหว่างเบรกเกอร์คู่และเบรกเกอร์สองขั้ว?
เบรกเกอร์คู่ให้สองวงจร 120V ในช่องเดียว. เบรกเกอร์สองขั้ว ให้หนึ่งวงจร 240V โดยใช้สองช่อง มีวัตถุประสงค์ที่แตกต่างกันอย่างสิ้นเชิง.
Q4: ทำไมฉันจึงไม่สามารถใช้ tandem สำหรับวงจรสาขาแบบหลายสาย (MWBC) ได้?
เซอร์กิตเบรกเกอร์แบบ Tandem เชื่อมต่อกับเฟสไฟฟ้าเพียงเฟสเดียว ดังนั้นทั้งสองวงจรจึงใช้สายกลาง (Neutral) ร่วมกัน ทำให้กระแสไฟฟ้ารวมกันบนสายกลางแทนที่จะหักล้างกัน เป็นเหตุให้เกิดความร้อนสูงเกินไปและเสี่ยงต่อการเกิดไฟไหม้ ควรใช้เซอร์กิตเบรกเกอร์แบบสองขั้ว (Double-pole breaker) เสมอสำหรับ MWBC (Multi-Wire Branch Circuit).
Q5: ฉันจะรู้ได้อย่างไรว่าแผงของฉันยอมรับ tandems?
ตรวจสอบสามสิ่ง: (1) รูปแบบหมายเลขรุ่น เช่น 30/40 (เลขที่สองสูงกว่า = รองรับแบบคู่), (2) สลักบัสแบบมีรอยบาก (ไม่ใช่แบบตัน), (3) แผนภาพแผงที่ระบุช่องที่รองรับแบบคู่.
Q6: เบรกเกอร์คู่สามารถให้พลังงาน 240 โวลต์ได้หรือไม่?
ไม่ เบรกเกอร์คู่เชื่อมต่อกับเฟสไฟฟ้าเพียงเฟสเดียวและสามารถให้ 120V ต่อวงจรเท่านั้น สำหรับ 240V คุณต้องมี เบรกเกอร์สองขั้ว.
Q7: จะเกิดอะไรขึ้นถ้าฉันบังคับให้ tandem เข้าไปในช่องที่ไม่เข้ากัน?
สิ่งนี้สร้างอันตรายจากไฟไหม้เนื่องจากเบรกเกอร์จะไม่สัมผัสทางไฟฟ้าอย่างเหมาะสม นอกจากนี้ยังละเมิดรหัสอาคารและทำให้การประกันของคุณเป็นโมฆะ.
Q8: ฉันต้องมีใบอนุญาตในการติดตั้งเบรกเกอร์คู่หรือไม่?
เขตอำนาจศาลส่วนใหญ่ต้องการใบอนุญาตไฟฟ้าสำหรับการปรับเปลี่ยนแผงใดๆ ตรวจสอบกฎของแผนกอาคารในพื้นที่ ช่างไฟฟ้ามืออาชีพจัดการด้านลอจิสติกส์ใบอนุญาตและ การตัดสินใจเกี่ยวกับ load center เทียบกับ panelboard เพื่อให้มั่นใจถึงการปฏิบัติตามอย่างเต็มที่.
