อัคคีภัยจากไฟฟ้ายังคงเป็นความเสี่ยงที่สำคัญที่สุดอย่างหนึ่งในอาคารที่พักอาศัยและอาคารพาณิชย์ โดยมีสัดส่วนจำนวนมากที่เกิดจากความผิดพร่องจากอาร์ก แม้ว่าอุปกรณ์ป้องกันวงจรไฟฟ้ามาตรฐาน เช่น Miniature Circuit Breakers (MCBs) และ อุปกรณ์กระแสเหลือ (RCDs) จะมีความสำคัญ แต่ก็มีจุดบอด: คือไม่สามารถตรวจจับลักษณะเฉพาะของอาร์กไฟฟ้าที่เป็นอันตรายได้.
นี่คือที่ที่ Arc Fault Detection Device (AFDD) หรืออุปกรณ์ตรวจจับความผิดพร่องจากอาร์ก จึงมีความสำคัญ ในฐานะผู้ผลิตอุปกรณ์ป้องกันไฟฟ้าชั้นนำ VIOX Electric มุ่งมั่นที่จะพัฒนามาตรฐานความปลอดภัยผ่านเทคโนโลยีประสิทธิภาพสูงที่เป็นไปตามข้อกำหนด.
คู่มือนี้จะสำรวจวิศวกรรมเบื้องหลัง AFDD ข้อกำหนดที่เข้มงวดของ IEC 62606 มาตรฐาน และเหตุผลที่การรวมอุปกรณ์เหล่านี้เข้ากับกลยุทธ์ความปลอดภัยทางไฟฟ้าสมัยใหม่ไม่ใช่ทางเลือกอีกต่อไป.
AFDD คืออะไรและเหตุใดจึงมีความสำคัญ
หนึ่ง Arc Fault Detection Device (AFDD) หรืออุปกรณ์ตรวจจับความผิดพร่องจากอาร์ก คืออุปกรณ์ป้องกันที่ออกแบบมาเพื่อลดความเสี่ยงจากไฟไหม้ในวงจรสุดท้ายของการติดตั้งแบบอยู่กับที่อันเนื่องมาจากผลกระทบของกระแสไฟฟ้าที่เกิดจากความผิดพร่องจากอาร์ก.
อาร์กไฟฟ้าคือการปล่อยกระแสไฟฟ้าที่ส่องสว่างผ่านตัวกลางที่เป็นฉนวน โดยมักจะมาพร้อมกับการระเหยของวัสดุอิเล็กโทรดบางส่วน อาร์กเหล่านี้สามารถสร้างอุณหภูมิสูงเกิน 6,000°C, ซึ่งสามารถจุดชนวนฉนวน ไม้ หรือฝุ่นละอองโดยรอบได้อย่างง่ายดาย.
อุปกรณ์ป้องกันแบบเดิมมีข้อจำกัดเฉพาะ:
- เอ็มซีบี ได้รับการออกแบบมาให้ตัดวงจรระหว่างการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร (กระแสไฟฟ้าสูง).
- RCDs ตรวจจับกระแสไฟรั่วลงดิน (การป้องกันไฟฟ้าช็อต).
ไม่มีอุปกรณ์ใดที่สามารถตรวจจับ ความผิดพร่องจากอาร์กแบบอนุกรม (ในกรณีที่สายไฟขาดแต่ไม่ได้สัมผัสกับพื้นดิน) หรือ ความผิดพร่องจากอาร์กแบบขนาน ที่มีความต้านทานสูง ซึ่งกระแสไฟฟ้าต่ำกว่าเกณฑ์การตัดวงจรด้วยแม่เหล็กของ MCB ได้อย่างน่าเชื่อถือ AFDD เติมเต็มช่องว่างด้านความปลอดภัยที่สำคัญนี้.
มาตรฐาน IEC 62606: เกณฑ์มาตรฐานระดับโลก

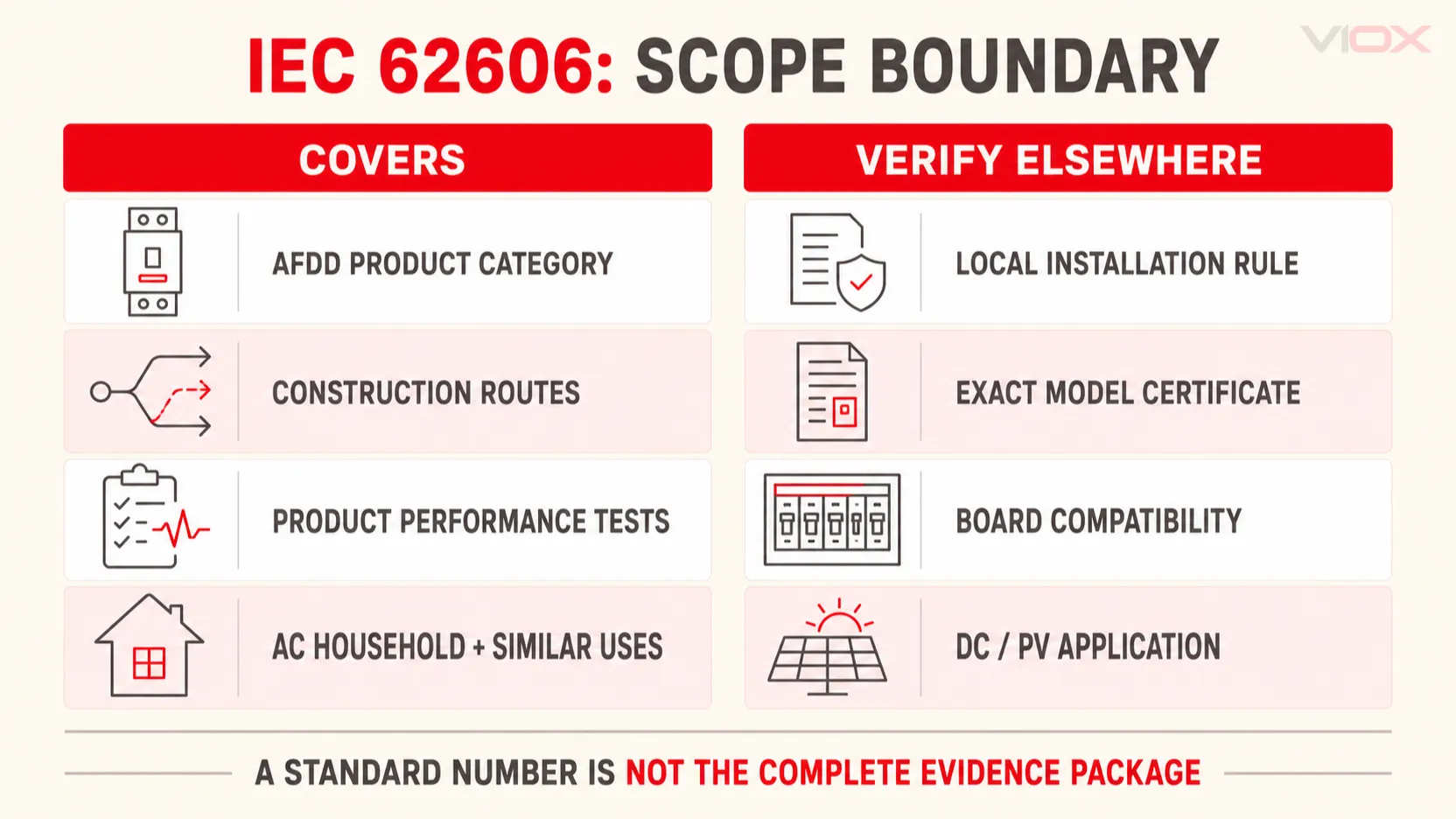

มาตรฐานสากลที่ควบคุมการก่อสร้าง การทดสอบ และประสิทธิภาพของ AFDD คือ IEC 62606: “ข้อกำหนดทั่วไปสำหรับอุปกรณ์ตรวจจับความผิดพร่องจากอาร์ก”

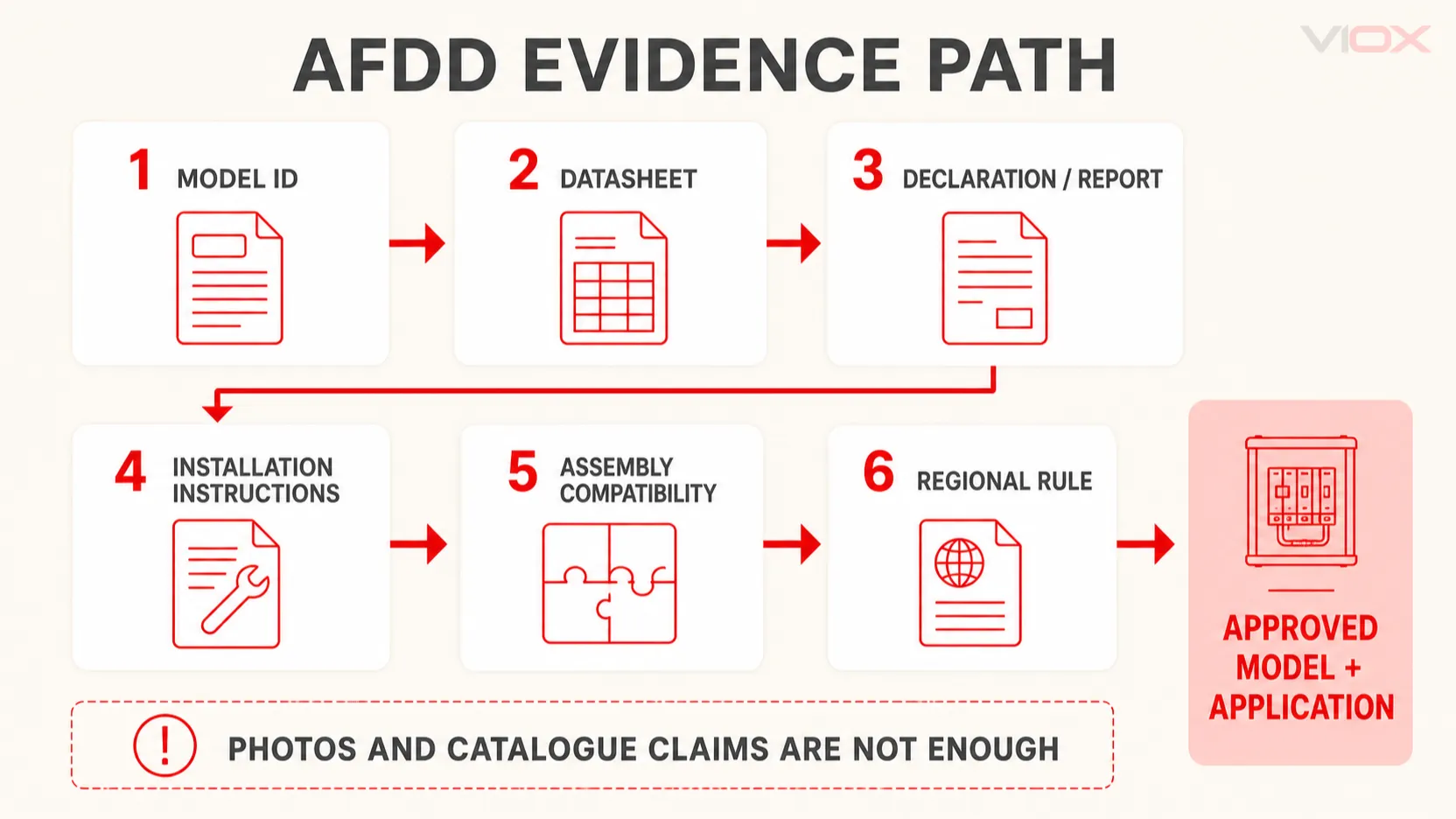

สำหรับผู้ซื้อแบบ B2B และผู้สร้างแผง การตรวจสอบให้แน่ใจว่าเป็นไปตามมาตรฐาน IEC 62606 เป็นสิ่งที่ไม่สามารถต่อรองได้ มาตรฐานนี้กำหนดว่า AFDD ต้อง:
- ตรวจจับ ความผิดพร่องจากอาร์กที่เป็นอันตราย.
- แยกแยะ ระหว่างอาร์กที่เป็นอันตรายและอาร์กที่เกิดจากการทำงาน (เช่น อาร์กจากมอเตอร์แบบแปรงถ่านหรือสวิตช์ไฟ).
- แยกวงจร วงจรภายในระยะเวลาที่กำหนดเพื่อป้องกันการจุดไฟ.

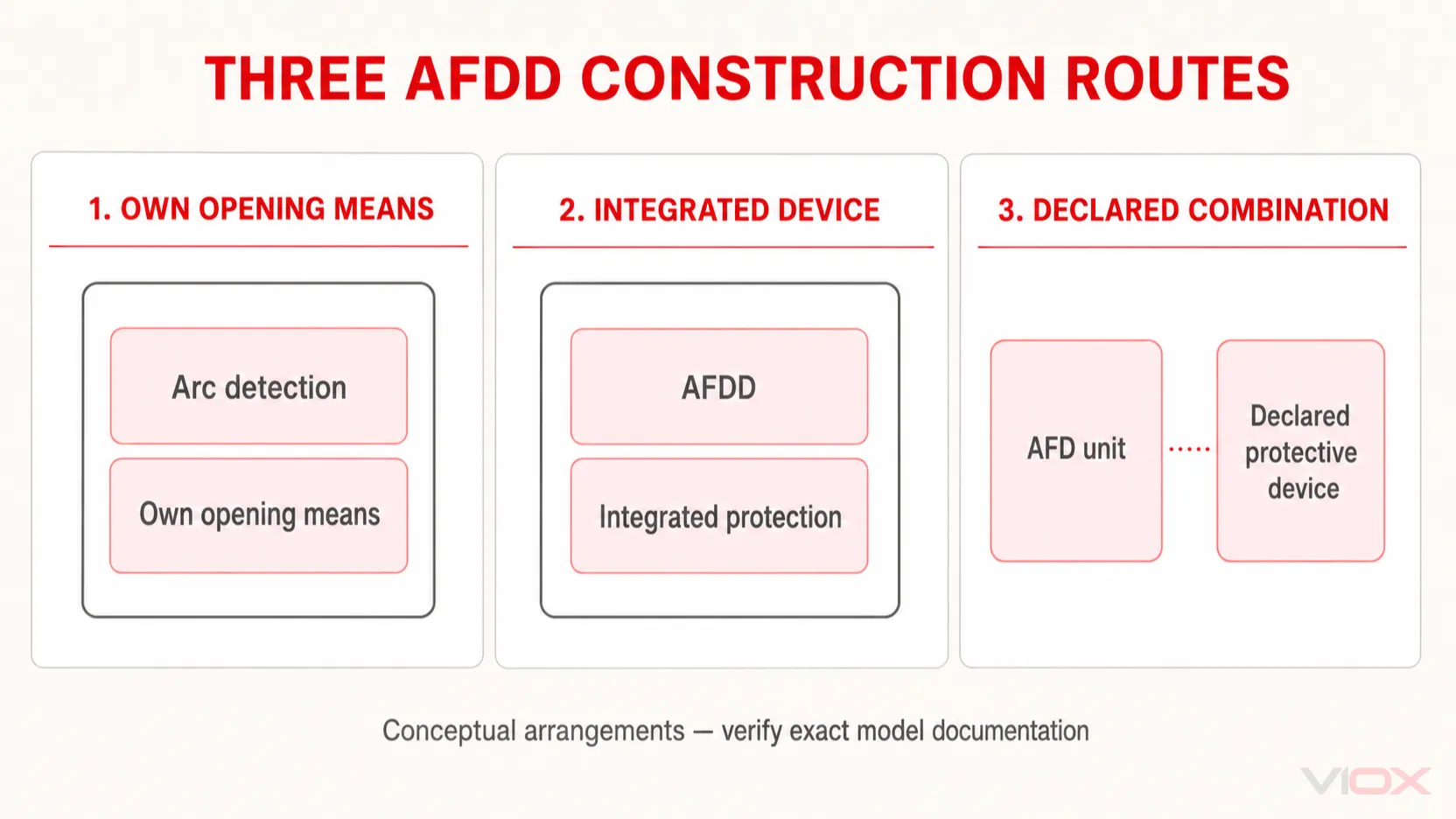

ประเภทโครงสร้าง IEC 62606
มาตรฐานนี้อนุญาตให้ใช้วิธีการก่อสร้างหลักสามวิธี ทำให้ผู้สร้างแผงมีความยืดหยุ่นในการออกแบบ:
| ประเภทโครงสร้าง | รายละเอียด | การบูรณาการ |
|---|---|---|
| AFDD แบบรวม | อุปกรณ์ชิ้นเดียวที่ประกอบด้วยทั้งหน่วย AFD และอุปกรณ์ป้องกัน (MCB หรือ RCBO). | พบมากที่สุดสำหรับการประหยัดพื้นที่ในหน่วยผู้บริโภค. |
| AFDD แบบพ็อด/ส่วนเสริม | หน่วย AFD ที่ออกแบบมาให้ประกอบทางกลและทางไฟฟ้าในสถานที่ด้วยอุปกรณ์ป้องกันเฉพาะ. | ยืดหยุ่นสำหรับการติดตั้งเพิ่มเติมในแผงที่มีอยู่. |
| AFDD แบบสแตนด์อโลน | อุปกรณ์ชิ้นเดียวที่ให้เฉพาะการตรวจจับอาร์กและวิธีการเปิดวงจร โดยไม่มีการป้องกันไฟฟ้าลัดวงจรหรือกระแสไฟฟ้ารั่วลงดินในตัว. | พบได้ยาก โดยปกติจะต้องมีการป้องกันต้นทาง. |
เทคโนโลยี AFDD ทำงานอย่างไร
แตกต่างจากเบรกเกอร์แบบอิเล็กทรอนิกส์ AFDD เป็นอุปกรณ์อิเล็กทรอนิกส์อย่างสมบูรณ์ ใช้อุปกรณ์ไมโครโปรเซสเซอร์ขั้นสูงและอัลกอริธึมที่ซับซ้อนเพื่อวิเคราะห์รูปคลื่นไฟฟ้าของวงจรอย่างต่อเนื่อง.
อัลกอริธึมการตรวจจับ
อุปกรณ์จะตรวจสอบวงจรเพื่อหาลักษณะเฉพาะของอาร์ก:
- สัญญาณรบกวนความถี่สูง: อาร์กสร้าง “สัญญาณรบกวน” ในช่วงความถี่ที่กว้าง AFDD โดยทั่วไปจะตรวจสอบช่วง 100 kHz ถึง 1 MHz ช่วง.
- ความผิดปกติของรูปคลื่นกระแสไฟฟ้า: ไมโครโปรเซสเซอร์จะมองหา “ไหล่” หรือช่องว่างในรูปคลื่นไซน์ (ช่วงเวลาที่กระแสไฟฟ้าเป็นศูนย์) ซึ่งเป็นลักษณะเฉพาะของการเกิดอาร์ก.
- ระยะเวลาและพลังงาน: เพื่อหลีกเลี่ยงการตัดวงจรที่ไม่พึงประสงค์ อุปกรณ์จะคำนวณพลังงานทั้งหมดของอาร์กเพื่อพิจารณาว่าก่อให้เกิดความเสี่ยงต่อการเกิดไฟไหม้หรือไม่.
ข้อกำหนดด้านเวลาตอบสนอง
IEC 62606 กำหนดเวลาตัดวงจรสูงสุดที่เข้มงวดตามความเข้มของกระแสไฟฟ้าที่เกิดจากอาร์ก ยิ่งกระแสไฟฟ้าสูง อุปกรณ์จะต้องตัดวงจรเร็วขึ้น.
| กระแสทดสอบอาร์ก (A) | เวลาตัดวงจรสูงสุด (วินาที) | เหตุผล |
|---|---|---|
| 2.5 A | 1.0 วินาที | พลังงานต่ำ ความร้อนช้า. |
| 5 A | 0.5 วินาที | ความเสี่ยงปานกลาง. |
| 10 A | 0.25 วินาที | ความเสี่ยงสูงต่อการจุดระเบิด. |
| 32 A | 0.12 วินาที (120ms) | อันตรายจากไฟไหม้ทันที; ต้องตัดการเชื่อมต่ออย่างรวดเร็ว. |
ประเภทของการอาร์คฟอลต์: แบบอนุกรมเทียบกับแบบขนาน
การทำความเข้าใจฟิสิกส์ของการอาร์คเป็นสิ่งสำคัญสำหรับการเลือกอุปกรณ์ป้องกันที่เหมาะสม สำหรับข้อมูลเชิงลึกเพิ่มเติมเกี่ยวกับผลกระทบของการอาร์คต่อการตัดวงจร โปรดดูคู่มือของเราเกี่ยวกับ การตัดวงจรและอาร์คไฟฟ้า.
| คุณสมบัติ | อาร์คฟอลต์แบบอนุกรม | อาร์คฟอลต์แบบขนาน |
|---|---|---|
| นิยาม | การอาร์คที่เกิดขึ้นภายในตัวนำไฟฟ้าเส้นเดียว (เช่น สายไฟขาดหรือขั้วต่อหลวม). | การอาร์คที่เกิดขึ้นระหว่างตัวนำไฟฟ้าสองเส้นที่แตกต่างกัน (เฟส-นิวทรัล หรือ เฟส-ดิน). |
| ระดับปัจจุบัน | ต่ำ: ถูกจำกัดโดยอิมพีแดนซ์ของโหลด โดยปกติ <20A. | สูง: ถูกจำกัดโดยอิมพีแดนซ์ของระบบเท่านั้น สามารถ >75A. |
| การตรวจจับโดย MCB? | เลขที่ กระแสไฟต่ำกว่าเกณฑ์การตัดวงจร. | บางครั้ง. เฉพาะเมื่อกระแสไฟเกินระดับการตัดวงจรแม่เหล็กเท่านั้น. |
| การตรวจจับโดย RCD? | เลขที่ ไม่มีการรั่วไหลลงดิน. | ใช่ (ถ้าเฟส-ดิน). ไม่ (ถ้าเฟส-นิวทรัล). |
| การตรวจจับโดย AFDD? | ใช่. หน้าที่หลัก. | ใช่. หน้าที่หลัก. |
AFDD เทียบกับ AFCI: ทำความเข้าใจความแตกต่าง
ผู้จัดจำหน่าย B2B มักสับสนระหว่าง AFDD ตามมาตรฐาน IEC กับ AFCI ตามมาตรฐาน UL ที่ใช้ในอเมริกาเหนือ แม้ว่าจะมีวัตถุประสงค์ที่คล้ายคลึงกัน แต่ก็ไม่สามารถใช้แทนกันได้.
| คุณสมบัติ | AFDD (IEC 62606) | AFCI (UL 1699) |
|---|---|---|
| ภูมิภาคหลัก | ยุโรป, สหราชอาณาจักร, ออสเตรเลีย, นานาชาติ (IEC). | สหรัฐอเมริกา, แคนาดา, อเมริกาเหนือ (NEC/UL). |
| แรงดันไฟฟ้า/ความถี่ | 230V / 50Hz (โดยทั่วไป). | 120V / 60Hz. |
| ขอบเขตการตรวจจับ | เน้นอย่างมากทั้งการอาร์คแบบอนุกรมและแบบขนาน. | รุ่นแรกๆ เน้นที่การอาร์คแบบขนานเป็นหลัก AFCI “แบบผสม” สมัยใหม่ครอบคลุมทั้งสองแบบ. |
| เกณฑ์การตัดวงจร | 2.5 แอมป์ (การตรวจจับขั้นต่ำ). | 5 แอมป์ (โดยทั่วไป). |
| การบูรณาการ | มักใช้ร่วมกับ RCBO (กระแสเกิน + กระแสเหลือ). | มักใช้ร่วมกับเบรกเกอร์ความร้อน-แม่เหล็กมาตรฐาน. |
สำหรับการเปรียบเทียบอุปกรณ์ป้องกันโดยละเอียด โปรดดูที่ คู่มือเปรียบเทียบความแตกต่างระหว่าง RCBO กับ AFDD.
กลยุทธ์การป้องกันที่ครอบคลุม
AFDD ไม่ได้มีไว้เพื่อทดแทน MCB หรือ RCD แต่เป็นส่วนประกอบที่เสริมกัน กลยุทธ์การป้องกันที่สมบูรณ์ประกอบด้วยการป้องกันสามชั้น.
ตารางเปรียบเทียบการป้องกัน
| ประเภทข้อผิดพลาด | MCB | RCD/RCCB | AFDD |
|---|---|---|---|
| โอเวอร์โหลด | ✅ | ❌ | ❌ (เว้นแต่จะรวมอยู่ด้วย) |
| ไฟฟ้าลัดวงจร | ✅ | ❌ | ❌ (เว้นแต่จะรวมอยู่ด้วย) |
| การรั่วไหลของโลก | ❌ | ✅ | ❌ (เว้นแต่จะรวมอยู่ด้วย) |
| อาร์คแบบขนาน (L-N) | ⚠️ (เฉพาะกระแสไฟสูง) | ❌ | ✅ |
| อาร์คแบบขนาน (L-E) | ⚠️ (เฉพาะกระแสไฟสูง) | ✅ | ✅ |
| อาร์คแบบอนุกรม | ❌ | ❌ | ✅ |
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการเลือกอุปกรณ์ที่เหมาะสม โปรดตรวจสอบ กรอบการเลือกอุปกรณ์ป้องกันวงจรของเรา.
การติดตั้งและการใช้งาน
ตาม IEC 60364-4-42, การติดตั้ง AFDD ได้รับการแนะนำอย่างยิ่ง (และในบางประเทศเป็นข้อบังคับ) สำหรับสภาพแวดล้อมที่มีความเสี่ยงสูงโดยเฉพาะ.
พื้นที่การใช้งานหลัก
| ประเภทสถานที่ | ตัวอย่าง | ปัจจัยเสี่ยง |
|---|---|---|
| ที่พักสำหรับนอน | โรงแรม, หอพัก, ห้องนอน, บ้านพักคนชรา. | ใช้เวลานานในการอพยพระหว่างเกิดไฟไหม้. |
| ความเสี่ยงต่อการเกิดไฟไหม้สูง | โรงนา, โรงงานแปรรูปไม้, โรงงานกระดาษ. | การมีอยู่ของวัสดุไวไฟ. |
| โครงสร้างที่ติดไฟได้ | อาคารไม้. | การลุกลามของไฟอย่างรวดเร็ว. |
| สินค้าที่ไม่สามารถทดแทนได้ | พิพิธภัณฑ์, หอศิลป์, ศูนย์ข้อมูล. | มูลค่าทรัพย์สินสูง. |
เมื่อติดตั้ง AFDD ตรวจสอบให้แน่ใจว่าคุณปฏิบัติตาม แนวทางการป้องกันอัคคีภัยตู้ไฟฟ้า.
เคล็ดลับการรวมระบบสำหรับผู้สร้างแผงควบคุม
- ความเข้ากันได้ของบัสบาร์: ตรวจสอบให้แน่ใจว่า AFDD เหมาะสมกับระบบบัสบาร์ที่มีอยู่ VIOX AFDD ได้รับการออกแบบมาสำหรับการติดตั้งบนราง DIN มาตรฐาน.
- การเชื่อมต่อ Neutral: AFDD ส่วนใหญ่เป็นอุปกรณ์อิเล็กทรอนิกส์และต้องมีการอ้างอิงสายดินหรือ Neutral ที่ใช้งานได้เพื่อให้ทำงานได้ ตรวจสอบให้แน่ใจว่าขั้วถูกต้อง.
- การทดสอบ: AFDD ต่างจาก MCB ตรงที่มีปุ่มทดสอบ ซึ่งจะทดสอบวงจรตรวจจับอาร์คไฟฟ้า ไม่ใช่แค่กลไกการตัดวงจร.
ประโยชน์สำหรับลูกค้า B2B
สำหรับผู้จัดจำหน่ายและผู้รับเหมา การนำเสนอ VIOX AFDD มอบมูลค่าที่สำคัญ:
- ชื่อเสียงด้านความปลอดภัยที่ได้รับการปรับปรุง: การให้การป้องกันอัคคีภัยในระดับสูงสุดสร้างความไว้วางใจกับลูกค้าปลายทาง.
- การปฏิบัติตามกฎระเบียบ: เป็นไปตามการแก้ไขล่าสุดของข้อกำหนดการเดินสาย (เช่น 18th Edition ในสหราชอาณาจักรหรือการนำ IEC มาใช้ในท้องถิ่น).
- ความรับผิดที่ลดลง: การลดความเสี่ยงจากไฟไหม้จากไฟฟ้าช่วยปกป้องทั้งผู้ติดตั้งและเจ้าของอาคาร.
- ความสามารถในการวินิจฉัย: VIOX AFDD มักจะมีไฟ LED แสดงสถานะที่ช่วยให้ช่างไฟฟ้าสามารถระบุได้ว่า why เกิดการตัดวงจร (อาร์คแบบอนุกรมเทียบกับอาร์คแบบขนาน เทียบกับแรงดันไฟฟ้าเกิน) ช่วยประหยัดเวลาในการแก้ไขปัญหา ดูของเรา คู่มือการวินิจฉัยเสียงฮัมของเซอร์กิตเบรกเกอร์ สำหรับการแก้ไขปัญหาที่เกี่ยวข้อง.
สิ่งสำคัญที่ต้องจดจำ
- ช่องว่างในการป้องกัน: MCB และ RCD มาตรฐานไม่สามารถตรวจจับข้อผิดพลาดของอาร์คแบบอนุกรมได้ จำเป็นต้องมี AFDD เพื่อเติมเต็มช่องว่างนี้.
- การปฏิบัติตามมาตรฐาน: IEC 62606 เป็นมาตรฐานที่ควบคุม โดยกำหนดให้ตัดวงจรภายใน 120ms สำหรับอาร์คกระแสสูง.
- เทคโนโลยี: AFDD ใช้ไมโครโปรเซสเซอร์เพื่อวิเคราะห์สัญญาณรบกวนความถี่สูง (~100kHz) และความผิดปกติของรูปคลื่น.
- ความอเนกประสงค์: ป้องกันทั้งอาร์คแบบอนุกรมและแบบขนาน ป้องกันไฟที่อุณหภูมิสูงถึง >6,000°C.
- การรวมระบบ: แนวทางปฏิบัติที่ดีที่สุดคือการใช้ AFDD ควบคู่ไปกับ RCBOs หรือเป็นหน่วยรวมสำหรับการป้องกันที่ครอบคลุมจากการโอเวอร์โหลด ไฟฟ้าลัดวงจร ไฟรั่ว และข้อผิดพลาดของอาร์ค.
คำถามที่พบบ่อย
ถาม: ฉันสามารถใช้ AFDD แทน RCD ได้หรือไม่
ตอบ: ไม่ได้ AFDD ตรวจจับข้อผิดพลาดของอาร์ค (ความเสี่ยงจากไฟไหม้) ในขณะที่ RCD ตรวจจับไฟรั่ว (ความเสี่ยงจากไฟฟ้าช็อต) มีวัตถุประสงค์ที่แตกต่างกัน อย่างไรก็ตาม คุณสามารถซื้อ AFDD ที่มีการป้องกัน RCD ในตัว (มักเรียกว่า AFDD+RCBO) เรียนรู้เพิ่มเติมเกี่ยวกับ ความแตกต่างระหว่าง RCD กับ MCB ที่นี่.
ถาม: AFDD ทำให้เกิดการตัดวงจรที่น่ารำคาญหรือไม่
ตอบ: รุ่นแรกๆ มีปัญหาบ้าง แต่ VIOX AFDD รุ่นใหม่ที่สอดคล้องกับ IEC 62606 ใช้อัลกอริธึมขั้นสูงเพื่อแยกแยะระหว่างอาร์คที่เป็นอันตรายและการทำงานปกติ (เช่น สว่านไฟฟ้าหรือเครื่องดูดฝุ่น).
ถาม: AFDD เป็นข้อบังคับหรือไม่
ตอบ: ขึ้นอยู่กับข้อบังคับท้องถิ่นของคุณ ในหลายประเทศที่ปฏิบัติตาม IEC 60364-4-42 เป็นข้อบังคับสำหรับที่พักนอน สถานที่ที่มีความเสี่ยงจากไฟไหม้ และอาคารที่มีสินค้าที่ไม่สามารถทดแทนได้.
ถาม: อายุการใช้งานของ AFDD คือเท่าใด
ตอบ: เช่นเดียวกับอุปกรณ์ป้องกันอิเล็กทรอนิกส์ส่วนใหญ่ ได้รับการออกแบบมาให้อายุการใช้งานยาวนาน อย่างไรก็ตาม ขอแนะนำให้ทำการทดสอบเป็นประจำผ่านปุ่มทดสอบ.
ถาม: ฉันจะเลือกพิกัด AFDD ที่เหมาะสมได้อย่างไร
ตอบ: พิกัดกระแส (In) ของ AFDD ควรตรงกับกระแสการออกแบบวงจร เช่นเดียวกับการเลือก MCB อ้างถึงของเรา รายการตรวจสอบการซื้อ MCB สำหรับหลักการกำหนดขนาด.
ถาม: สามารถใช้ AFDD มาตรฐานกับวงจร DC (เช่น Solar PV หรือ Battery Storage) ได้หรือไม่
ตอบ: ไม่ ไม่ได้เด็ดขาด. AFDD มาตรฐานที่สอดคล้องกับ IEC 62606 ได้รับการออกแบบมาสำหรับวงจร AC เท่านั้น (โดยทั่วไปคือ 230V, 50/60Hz) ไม่สามารถใช้กับวงจร DC ได้ด้วยเหตุผลสำคัญสองประการ:
-
ความไม่ตรงกันของอัลกอริธึมการตรวจจับ: ไมโครโปรเซสเซอร์ AFDD ได้รับการตั้งโปรแกรมให้วิเคราะห์ลักษณะเฉพาะของรูปคลื่นของอาร์ค AC โดยมักจะอาศัยจุด “zero-crossing” ของคลื่นไซน์ AC เพื่อระบุข้อผิดพลาด กระแส DC ไม่มี zero-crossing ดังนั้นอุปกรณ์จะไม่สามารถตรวจจับอาร์คได้.
-
ความปลอดภัยในการดับอาร์ค: อาร์ค DC ดับยากกว่าอาร์ค AC มาก เนื่องจากกระแสไม่เคยลดลงเป็นศูนย์ตามธรรมชาติ กลไกการสวิตชิ่งที่ได้รับการจัดอันดับ AC อาจไม่สามารถทำลายอาร์ค DC ได้ ซึ่งนำไปสู่ความเสียหายร้ายแรงหรือไฟไหม้ภายในเบรกเกอร์เอง.
สำหรับการใช้งาน DC (เช่น Solar PV) คุณต้องใช้เฉพาะ การป้องกัน Arc Fault DC (มักจะรวมอยู่ในอินเวอร์เตอร์หรือ DC Combiner เฉพาะ) สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการป้องกัน DC โปรดดูคู่มือของเราเกี่ยวกับ DC Circuit Breaker เทียบกับ Fuse.
