คุณกำลังระบุอุปกรณ์สำหรับกล่องรวมสายไฟโซลาร์เซลล์ แผงควบคุมมอเตอร์ หรือโรงงานผลิต และซัพพลายเออร์ของคุณถามคำถามสำคัญว่า “คุณต้องการที่ใส่ฟิวส์หรือสวิตช์ปลดฟิวส์?” สัญชาตญาณแรกของคุณอาจมาจากเรื่องต้นทุน ที่ใส่ฟิวส์มาตรฐานมีราคาตั้งแต่ 50 บาท ถึง 100 บาท สวิตช์ตัดการเชื่อมต่อแบบฟิวส์มีราคาตั้งแต่ 200 บาท ถึง 400 บาท ความแตกต่างนี้รู้สึกได้ชัดเจนในการติดตั้งแบบหลายวงจร.
แต่นี่คือความตึงเครียด: ทีมบำรุงรักษาของคุณอาจเปิดอุปกรณ์นี้ในขณะที่อุปกรณ์กำลังทำงาน และหากพวกเขาเปิดอุปกรณ์ผิดตัวภายใต้โหลด คุณกำลังเผชิญกับไฟฟ้าอาร์คอย่างต่อเนื่อง ความเสียหายที่อาจเกิดขึ้นกับอุปกรณ์ ความเสี่ยงต่อการบาดเจ็บของบุคลากร และการละเมิดกฎระเบียบ ต้นทุนที่แท้จริงไม่ใช่การซื้อครั้งแรก แต่เป็นความรับผิด.
คำตอบสำหรับคำถามที่คุณสามารถใช้งานได้ภายใต้โหลดหรือไม่นั้น ขึ้นอยู่กับว่าอุปกรณ์ได้รับการจัดอันดับตามมาตรฐาน IEC 60947-3 อย่างไร การทำความเข้าใจความแตกต่างนั้นคือสิ่งที่ปกป้องการติดตั้งและทีมงานของคุณ.
ทำความเข้าใจกับการทำงานแบบ Load-Break: คำถามเกี่ยวกับอาร์ค
เมื่อหน้าสัมผัสทางไฟฟ้าแยกออกจากกันภายใต้การไหลของกระแสไฟฟ้า สิ่งอันตรายจะเกิดขึ้นทันที: เกิดอาร์คข้ามช่องว่าง. อาร์คนี้สร้างอุณหภูมิสูงเกิน 1000°C ร้อนพอที่จะหลอมละลายหน้าสัมผัส ทำให้อุปกรณ์เสียหาย และฉีดพลังงานความร้อนและไฟฟ้ามากพอที่จะทำให้บุคลากรที่อยู่ใกล้เคียงได้รับบาดเจ็บ.
ที่ใส่ฟิวส์มาตรฐานไม่สามารถจัดการอาร์คนี้ได้อย่างปลอดภัย. หน้าสัมผัสแยกออกจากกันผ่านการทำงานทางกลอย่างง่าย โดยไม่มีการกักเก็บหรือระงับภายใน อาร์คคงอยู่เป็นเวลา 50–200 มิลลิวินาที ซึ่งอาจทำให้หน้าสัมผัสเชื่อมติดกัน เกิดการกัดกร่อน หรือความเสียหายภายใน ในสถานการณ์ที่เลวร้ายที่สุด อาร์คสามารถจุดติดใหม่ได้หลังจากดับครั้งแรก ทำให้เกิดสภาวะที่เป็นอันตราย.
สวิตช์ปลดฟิวส์ได้รับการออกแบบมาโดยเฉพาะเพื่อดับอาร์คนี้อย่างปลอดภัย. ด้วยห้องดับอาร์คภายในที่เต็มไปด้วยวัสดุฉนวนพิเศษ กลไกการทำงานแบบสแนปแอคชั่นที่รวดเร็ว และหน้าสัมผัสเสริมแรง จะขัดขวางวงจรใน 5–10 มิลลิวินาที ก่อนที่พลังงานอันตรายจะสะสม.
นี่ไม่ใช่ความแตกต่างทางทฤษฎี มาตรฐาน IEC 60947-3 มีอยู่เนื่องจากเหตุการณ์อาร์คแฟลชและความล้มเหลวของอุปกรณ์ที่เกิดขึ้นจริงได้กำหนดข้อกำหนดด้านความปลอดภัยที่ชัดเจน การเลือกอุปกรณ์ที่เหมาะสมไม่ใช่ความสะดวกสบาย แต่เป็นการปฏิบัติตามข้อกำหนดและการป้องกัน.
ที่ใส่ฟิวส์คืออะไร? AC-20 Off-Load เท่านั้น
เป็ ตัวยึดฟิวส์ คือส่วนประกอบสำหรับติดตั้งที่ออกแบบมาเพื่อบรรจุและเชื่อมต่อฟิวส์ภายในวงจร มีการติดตั้งทางกลที่ปลอดภัย หน้าสัมผัสทางไฟฟ้าที่เชื่อถือได้ และการเปลี่ยนฟิวส์ที่ง่ายขึ้น คิดว่ามันเป็นตัวเชื่อมต่อที่วางตำแหน่งและยึดฟิวส์ให้อยู่กับที่.
ข้อจำกัดที่สำคัญ: ที่ใส่ฟิวส์มาตรฐานส่วนใหญ่มี พิกัดการใช้งาน AC-20. การกำหนด IEC 60947-3 นี้หมายความว่าอุปกรณ์ได้รับการจัดอันดับสำหรับ “การสลับภายใต้สภาวะไม่มีโหลดเท่านั้น” ในทางปฏิบัติ: คุณสามารถเปิดได้เมื่อไม่มีกระแสไฟฟ้าไหล คุณไม่สามารถเปิดได้อย่างปลอดภัยเมื่อวงจรมีพลังงานและกระแสไฟฟ้าไหลผ่าน.
โครงสร้างทั่วไป: ตัวเซรามิกหรือฟีนอลพร้อมหน้าสัมผัสสปริงจากด้านบนและด้านล่าง สกรูขั้วต่อทองเหลือง และความซับซ้อนภายในน้อยที่สุด ความเรียบง่ายนี้คือเหตุผลที่ราคาไม่แพงและเป็นเหตุผลที่เหมาะสำหรับแอปพลิเคชันที่มีความเสี่ยงต่ำ เช่น การป้องกันฟิวส์สำรองหรือส่วนประกอบวงจรแต่ละส่วนที่ไม่เคยถูกสลับด้วยตนเองภายใต้โหลด.
เมื่อ AC-20 เพียงพอ: คุณกำลังใช้ วงจร breaker หรือสวิตช์หลักแยกต่างหากเพื่อตัดพลังงานวงจรก่อนเปิดที่ใส่ฟิวส์ ขั้นตอนการบำรุงรักษาของคุณจะหยุดโหลดก่อนเสมอ จากนั้นเปิดอุปกรณ์ตัดการเชื่อมต่อ จากนั้นเข้าถึงฟิวส์.
เมื่อ AC-20 ไม่เพียงพอ: การออกแบบโรงงานของคุณต้องการความสามารถในการเปิดอุปกรณ์ในขณะที่วงจรมีพลังงาน เช่น กล่องรวมสายไฟโซลาร์เซลล์ PV ที่สาย DC ขาเข้าไม่สามารถตัดพลังงานได้ง่าย หรือตัวป้อนมอเตอร์ที่การหยุดมอเตอร์ก่อนอาจไม่สามารถทำได้จริงในทุกสถานการณ์.
สวิตช์ปลดฟิวส์คืออะไร? ความสามารถในการ Load-Break

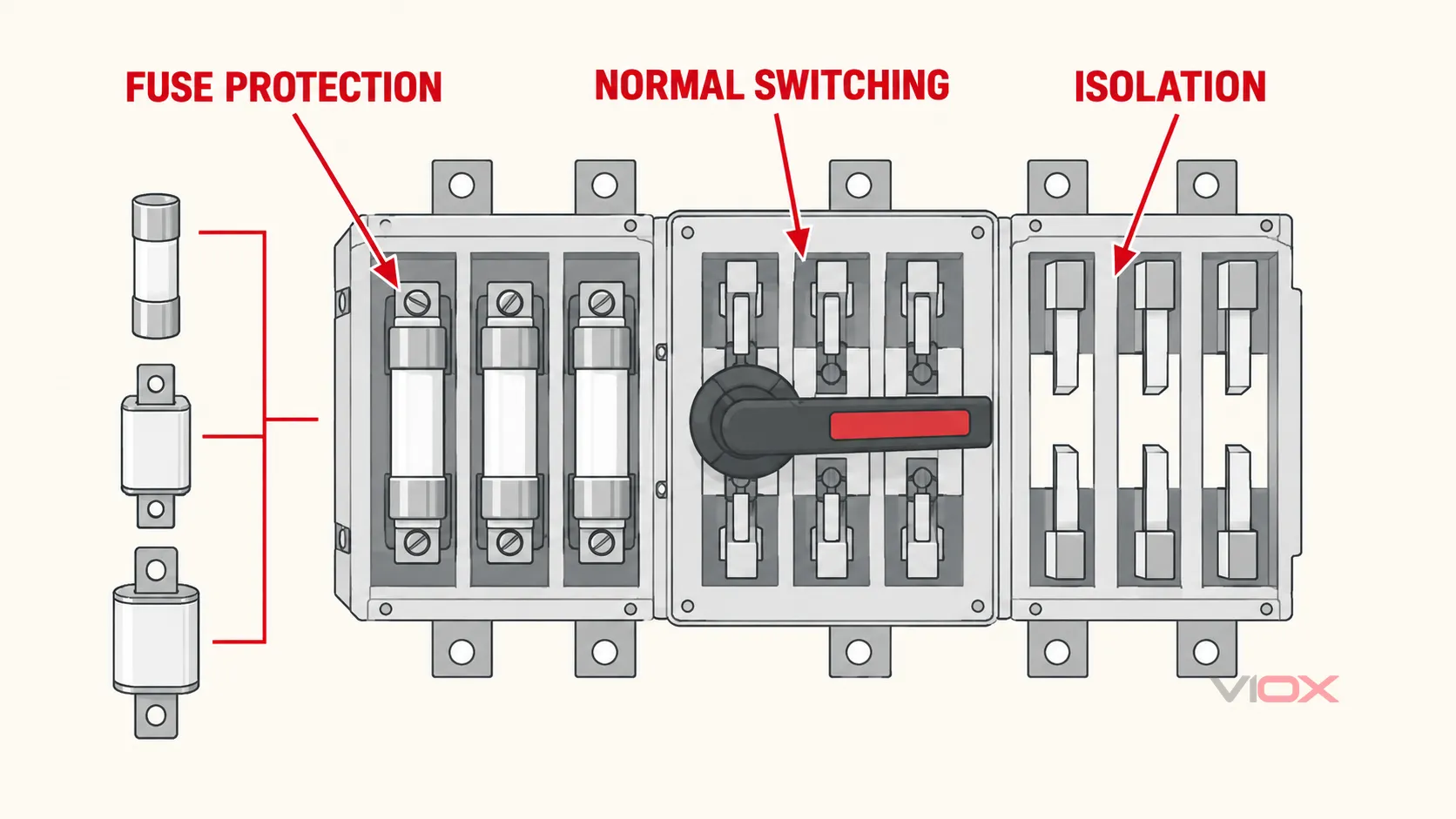

เป็ สวิตช์ตัดการเชื่อมต่อแบบฟิวส์ รวมสามฟังก์ชันไว้ในกล่องเดียว: ที่จับสำหรับใช้งานด้วยตนเองสำหรับการแยกที่มองเห็นได้ ฟิวส์ในตัวสำหรับการป้องกันกระแสเกิน และ ความสามารถในการ Load-Break. ซึ่งหมายความว่าได้รับการจัดอันดับให้เปิดวงจรได้อย่างปลอดภัยในขณะที่กระแสไฟฟ้าไหลผ่าน.
พิกัด AC-22B (โหลดเหนี่ยวนำขนาดเล็ก): อุปกรณ์สามารถตัดโหลดขนาดเล็กได้อย่างปลอดภัย โดยทั่วไปคือโหลดตัวต้านทาน โหลดเหนี่ยวนำขนาดเล็ก เช่น พัดลมหรือมอเตอร์ขนาดเล็ก หรือโหลดผสมที่มีพิกัดแอมแปร์ เวลาตัดโดยทั่วไปคือ 10–30 มิลลิวินาที โดยอาร์คจะถูกจำกัดไว้อย่างปลอดภัยภายในกล่อง.
พิกัด AC-23A/B (โหลดมอเตอร์หนัก): การออกแบบขั้นสูงได้รับการจัดอันดับสำหรับการตัดโหลดเหนี่ยวนำขนาดใหญ่ เช่น กระแสเริ่มต้นของมอเตอร์หรืออุปกรณ์ที่มีกระแสไหลเข้าสูง อุปกรณ์เหล่านี้มีกลไกการทำงานแบบสแนปแอคชั่นเสริมแรงและห้องดับขนาดใหญ่กว่า.
การออกแบบนี้ทำได้อย่างไร:
- ห้องดับอาร์ค: พื้นที่ภายในที่เต็มไปด้วยผงเซรามิกหรือวัสดุฉนวนที่คล้ายกันซึ่งดับอาร์คที่ก่อตัวขึ้นอย่างรวดเร็ว
- กลไกการทำงานแบบสแนปแอคชั่น: หน้าสัมผัสสปริงที่แยกออกจากกันอย่างรวดเร็วโดยไม่คำนึงถึงความเร็วของผู้ปฏิบัติงาน ทำให้มั่นใจได้ถึงเวลาตัดที่สม่ำเสมอ
- หน้าสัมผัสเสริมแรง: หน้าสัมผัสทองแดงชุบเงินที่ออกแบบมาให้ทนต่ออุณหภูมิที่สูงขึ้นโดยไม่เชื่อมติดกัน
- กลไกอินเตอร์ล็อค: ไม่สามารถเปิดประตูได้ในขณะที่สวิตช์อยู่ในตำแหน่ง ON ป้องกันการสัมผัสฟิวส์โดยไม่ได้ตั้งใจในขณะที่มีพลังงาน
ผลลัพธ์: การแยกที่มองเห็นได้ (บุคลากรซ่อมบำรุงสามารถเห็นช่องว่างเมื่อที่จับอยู่ในตำแหน่ง OFF) และความสามารถในการตัดโหลดที่ปลอดภัย ซึ่งทั้งสองอย่างนี้เป็นไปตามข้อกำหนดการล็อก/ติดป้ายเตือนและมาตรฐานข้อบังคับ.
การเปรียบเทียบทางเทคนิค: ที่ใส่ฟิวส์เทียบกับสวิตช์ปลดฟิวส์
| คุณสมบัติ | ที่ใส่ฟิวส์ (AC-20) | สวิตช์ปลดฟิวส์ (AC-22B/AC-23) |
|---|---|---|
| Load-Break ภายใต้กระแสไฟฟ้า | ❌ ไม่ได้รับการจัดอันดับ | ✅ ได้รับการจัดอันดับ (AC-22B โหลดขนาดเล็ก, AC-23 โหลดหนัก) |
| การดับอาร์ค | ไม่มี; ช่องว่างอากาศเท่านั้น | ✅ ห้องดับภายใน |
| ความเร็วในการแยกหน้าสัมผัส | แมนนวล/แปรผัน | ✅ สแนปแอคชั่นแบบสปริง (5-10ms) |
| กลไกอินเตอร์ล็อค | ไม่มี | ✅ ประตูล็อคในตำแหน่ง ON |
| การแยกที่มองเห็นได้ | ไม่ | ✅ ใช่ (ที่จับ OFF = ช่องว่างที่ชัดเจน) |
| หน้าที่หลัก | การป้องกันกระแสเกินด้วยฟิวส์ | การแยกวงจร + การป้องกัน + การตัดโหลด |
| ระยะเวลาอาร์คเมื่อเปิดวงจรขณะมีโหลด | 50-200ms (อันตราย) | 5-10ms (ปลอดภัย) |
| ต้นทุนเริ่มต้น | $50-$150 (30-60A) | $200-$400 (30-60A) |
| ความซับซ้อนของการบำรุงรักษา | ต่ำ | ปานกลาง (เปลี่ยนฟิวส์) |
| พิกัด IEC ทั่วไป | AC-20 | AC-22B หรือ AC-23A/B |
| ดีที่สุดสำหรับ | การแยกวงจรขณะไม่มีโหลด, การป้องกันสำรอง | การสับสวิตช์ขณะมีโหลด, การควบคุมมอเตอร์, โซลาร์เซลล์ |
| การปฏิบัติตามกฎระเบียบ | ต้องทำการลดพลังงานด้วยตนเองก่อน | สามารถเปิดวงจรขณะมีโหลดได้ หากได้รับการจัดอันดับอย่างเหมาะสม |
ตัวอย่างที่เป็นประโยชน์:
- คุณติดตั้งที่ใส่ฟิวส์ 30A สำหรับวงจรควบคุม แนวทางปฏิบัติมาตรฐานกำหนดให้หยุดโหลด เปิดเบรกเกอร์ต้นทาง ตรวจสอบการลดพลังงาน จากนั้นจึงเข้าถึงฟิวส์ → AC-20 เหมาะสม.
- คุณติดตั้งสวิตช์ปลดวงจรแบบมีฟิวส์ 30A สำหรับตัวป้อนมอเตอร์ 3 HP มอเตอร์อาจทำงานอยู่เมื่อจำเป็นต้องแยกมอเตอร์เพื่อทำการซ่อมบำรุง สวิตช์ AC-22B ช่วยให้เปิดได้อย่างปลอดภัยขณะที่มอเตอร์ทำงาน (แม้ว่าแนวทางปฏิบัติที่ดีที่สุดของ NEC จะแนะนำให้หยุดก่อน) → AC-22B/AC-23 เหมาะสม.
หมวดหมู่การใช้งาน IEC 60947-3: เหตุใดมาตรฐานจึงมีความสำคัญ
AC-20 (ไม่มีโหลด): สร้างและตัดกระแสไฟฟ้าที่ไม่มีโหลดหรือกระแสโหลดขนาดเล็กมากเท่านั้น การเปิดวงจรภายใต้โหลดที่มีนัยสำคัญจะสร้างอาร์คที่ต่อเนื่อง ที่ใส่ฟิวส์มาตรฐานส่วนใหญ่อยู่ในหมวดหมู่นี้.
AC-22B (โหลดเหนี่ยวนำขนาดเล็ก): สร้างและตัดโหลดเหนี่ยวนำขนาดเล็ก เช่น มอเตอร์ขนาดเล็ก โซลินอยด์ หรือโหลดแบบผสมความต้านทาน-เหนี่ยวนำ กระแสสูงสุดเมื่อตัดวงจรโดยทั่วไปสูงถึง 4 เท่าของกระแสที่กำหนด แต่ตัวอุปกรณ์สามารถควบคุมอาร์คได้อย่างปลอดภัย เหมาะสำหรับอุปกรณ์ HVAC, สายพานลำเลียงขนาดเล็ก หรือวงจรควบคุม.
AC-23A/B (โหลดมอเตอร์หนัก): สร้างและตัดโหลดมอเตอร์ที่แรงดันและกระแสไฟฟ้าเต็มที่ กระแสสูงสุดเมื่อตัดวงจรสามารถเกิน 10 เท่าของกระแสที่กำหนด (สำหรับการสตาร์ทแบบ across-the-line) อุปกรณ์เหล่านี้มีการดับอาร์คที่แข็งแกร่งที่สุดและใช้สำหรับตัวป้อนมอเตอร์หลัก AC-23A ใช้สำหรับมอเตอร์ AC; AC-23B ใช้สำหรับมอเตอร์ AC ที่สตาร์ทด้วยซอฟต์สตาร์ทเตอร์.
เหตุใดสิ่งนี้จึงมีความสำคัญสำหรับการติดตั้งของคุณ: หากข้อกำหนดของคุณระบุว่า “ที่ใส่ฟิวส์ AC-20 เท่านั้น” และโรงงานของคุณในภายหลังต้องการเปิดอุปกรณ์ภายใต้โหลด คุณได้สร้างความเสี่ยงด้านความปลอดภัย หากคุณระบุสวิตช์ปลดวงจรแบบมีฟิวส์ AC-22B คุณกำลังวางแผนเพื่อความยืดหยุ่นในการปฏิบัติงานพร้อมทั้งรักษาระดับความปลอดภัย.
ข้อกำหนดด้านความปลอดภัยและข้อบังคับ: NEC 430.102 & NFPA 70E
ประมวลกฎหมายไฟฟ้าแห่งชาติ (NEC) กำหนดให้สวิตช์ปลดวงจรสำหรับมอเตอร์ต้องอยู่ใน “สายตา” ของมอเตอร์—มองเห็นได้และไม่เกิน 50 ฟุต ที่สำคัญกว่านั้น, NEC 430.110 กำหนดให้ตัวปลดวงจรมอเตอร์มีพิกัดแรงม้าที่เหมาะสมกับมอเตอร์, ซึ่งโดยทั่วไปจำเป็นต้องมีความสามารถในการตัดโหลด.
NFPA 70E (มาตรฐานความปลอดภัยทางไฟฟ้าในสถานที่ทำงาน) เน้นว่าการเปิดวงจรภายใต้โหลดจะต้องทำด้วยความตระหนักถึงอันตรายจากอาร์คแฟลช หากคุณใช้ที่ใส่ฟิวส์มาตรฐาน (AC-20) และเปิดภายใต้โหลด คุณกำลังสร้างอันตรายจากอาร์คแฟลชที่ไม่สามารถควบคุมได้.
แนวทางปฏิบัติที่ดีที่สุด: ลดพลังงานก่อนเปิดเสมอ แต่ถ้าการออกแบบการติดตั้งของคุณอนุญาต (หรือกำหนด) ให้เปิดสวิตช์ขณะมีพลังงาน คุณต้องใช้อุปกรณ์ที่ได้รับการจัดอันดับสำหรับบริการนั้น—AC-22B ขั้นต่ำ.

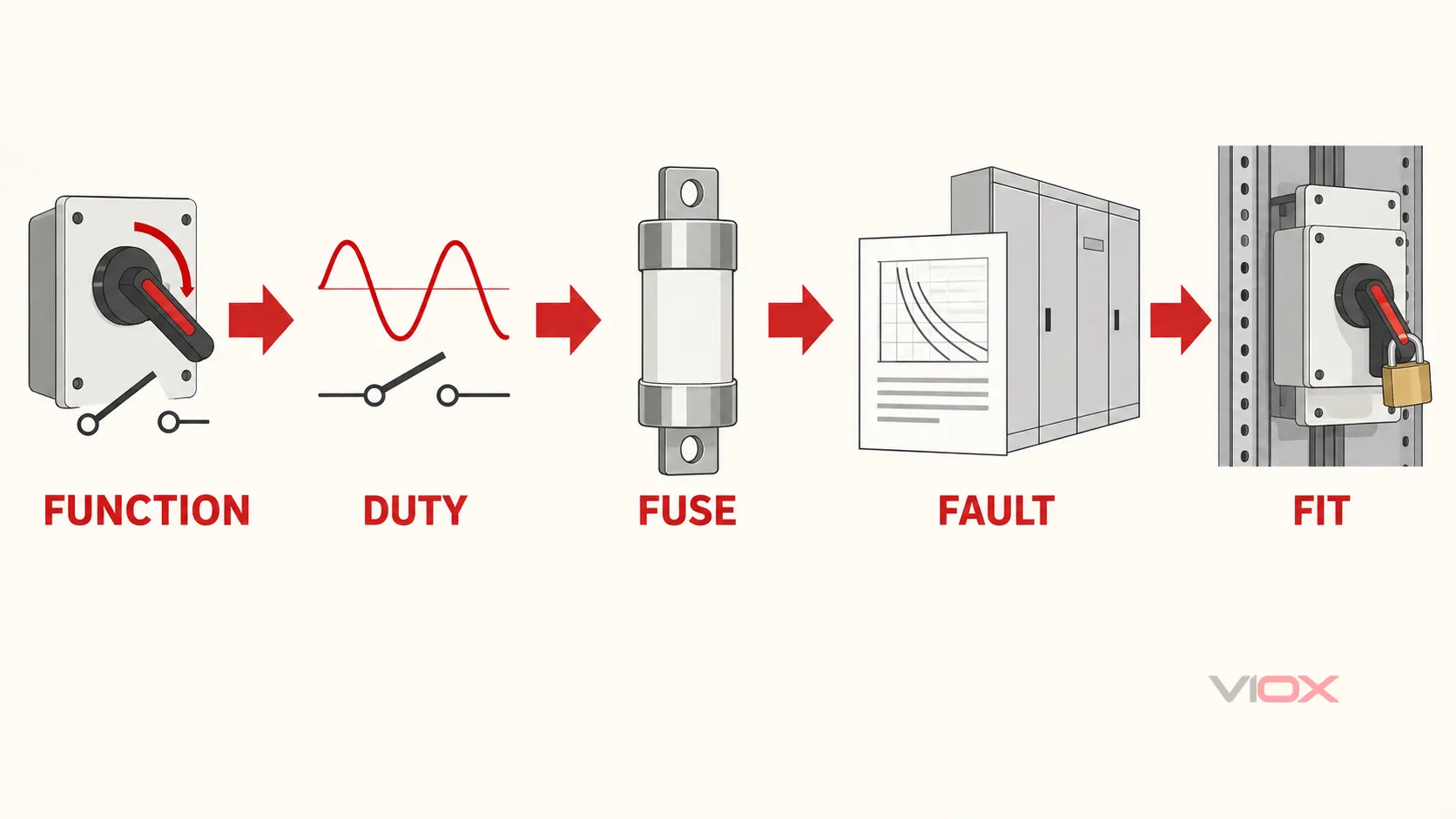

เมื่อใดควรใช้อุปกรณ์แต่ละชนิด
ใช้ที่ใส่ฟิวส์มาตรฐาน (AC-20):
- ส่วนประกอบวงจรแต่ละชิ้นที่ลดพลังงานก่อนการบำรุงรักษาเสมอ
- การป้องกันฟิวส์สำรองในกรณีที่เบรกเกอร์หรือสวิตช์วงจรหลักจัดการการตัดโหลด
- การใช้งานที่มีความเสี่ยงต่ำซึ่งไม่มีใครถูกล่อลวงให้เปิดภายใต้โหลด
- การติดตั้งที่คำนึงถึงต้นทุนซึ่งการปฏิบัติตามข้อกำหนดต้องการเพียงการแยกวงจรขณะไม่มีโหลด
ใช้สวิตช์ปลดวงจรแบบมีฟิวส์ (AC-22B/AC-23):
- ตัวป้อนมอเตอร์ที่ NEC 430.110 มีผลบังคับใช้และต้องมีพิกัดแรงม้า
- กล่องรวมสัญญาณโซลาร์เซลล์ที่สตริง DC ไม่สามารถลดพลังงานได้ง่าย
- อุปกรณ์ HVAC ที่ให้บริการระบบที่สำคัญซึ่งตัวเลือกในการแยกวงจรภายใต้โหลดมีค่า
- การใช้งานการควบคุมทางอุตสาหกรรมที่ความยืดหยุ่นในการตัดโหลดช่วยปรับปรุงความปลอดภัยในการปฏิบัติงานและเวลาทำงาน
- การใช้งานใดๆ ที่บุคลากรซ่อมบำรุงอาจต้องเปิดอุปกรณ์ขณะที่วงจรมีพลังงาน
คำถามที่ถูกถามบ่อย
คำถามที่ 1: ฉันสามารถเปิดที่ใส่ฟิวส์มาตรฐานภายใต้โหลดในกรณีฉุกเฉินได้หรือไม่
ไม่ปลอดภัย แม้ว่าจะเป็นไปได้ทางกายภาพ แต่คุณกำลังสร้างอาร์คที่ต่อเนื่องซึ่งสามารถสร้างความเสียหายให้กับหน้าสัมผัส อุปกรณ์ปลายทาง และอาจทำให้บุคลากรได้รับบาดเจ็บ การติดตั้งที่ทันสมัยควรมีอุปกรณ์ที่ได้รับการจัดอันดับการตัดโหลดเสมอ หากมีความเป็นไปได้ที่จะมีการใช้งานภายใต้โหลด ออกแบบระบบของคุณเพื่อให้การตัดโหลดทำโดยอุปกรณ์ที่เหมาะสม—เบรกเกอร์วงจรหรือ สวิตช์ปลดวงจรแบบมีฟิวส์—ไม่ใช่โดยค่าเริ่มต้น.
คำถามที่ 2: อะไรคือความแตกต่างระหว่าง AC-20, AC-22B และ AC-23
เหล่านี้คือประเภทการใช้งานตามมาตรฐาน IEC 60947-3 ที่ระบุลักษณะโหลดที่สวิตช์สามารถจัดการได้อย่างปลอดภัยเมื่อทำการตัด (เปิด) วงจร AC-20 = ไม่มีโหลด; AC-22B = โหลดเหนี่ยวนำ/ความต้านทานขนาดเล็ก; AC-23A/B = โหลดมอเตอร์หนัก แต่ละประเภทที่สูงขึ้นต้องมีการออกแบบที่ทนทานต่อการดับอาร์กมากขึ้น เลือกใช้ประเภทที่ตรงกับความต้องการใช้งานจริงของคุณ.
คำถามที่ 3: หากฉันใช้สวิตช์ปลดวงจรแบบมีฟิวส์ ฉันยังต้องใช้เบรกเกอร์วงจรต้นทางหรือไม่
สำหรับการป้องกันกระแสเกิน ฟิวส์ในสวิตช์ปลดวงจรจะให้การป้องกันเทียบเท่ากับเซอร์กิตเบรกเกอร์ อย่างไรก็ตาม สำหรับฟังก์ชันอื่นๆ (เช่น การป้องกันการโอเวอร์โหลดสำหรับสตาร์ทเตอร์มอเตอร์) คุณอาจต้องมีอุปกรณ์ป้องกันเพิ่มเติม ทั้งนี้ขึ้นอยู่กับการออกแบบระบบของคุณ โปรดอ้างอิง NEC Article 430 สำหรับข้อกำหนดวงจรย่อยของมอเตอร์.
คำถามที่ 4: การใช้อุปกรณ์ที่ได้รับการจัดอันดับการตัดโหลดมีค่าใช้จ่ายมากกว่าเท่าใด
โดยทั่วไปแล้ว ต้นทุนฮาร์ดแวร์เริ่มต้นจะสูงกว่า 2-3 เท่า ($200-400 เทียบกับ $50-150 สำหรับอุปกรณ์ 30A) อย่างไรก็ตาม ต้นทุนรวมในการเป็นเจ้าของรวมถึงการติดตั้ง การตรวจสอบการปฏิบัติตามข้อกำหนด การบำรุงรักษา และการหลีกเลี่ยงการหยุดทำงาน การหยุดทำงานโดยไม่ได้วางแผนหรือเหตุการณ์อาร์คแฟลชเพียงครั้งเดียวเกินกว่าส่วนต่างของต้นทุนอุปกรณ์อย่างมาก ผลกระทบด้านต้นทุนในการระบุรายละเอียดและการบำรุงรักษาโดยทั่วไปจะได้รับการกู้คืนในการหลีกเลี่ยงเหตุการณ์ครั้งแรก.
คำถามที่ 5: สวิตช์ปลดวงจรแบบมีฟิวส์ช่วยลดความจำเป็นในการแยกวงจรด้วยตนเองหรือไม่
ไม่ แม้แต่สวิตช์ที่ได้รับการจัดอันดับการตัดโหลดก็ไม่ควรเปิดภายใต้โหลดเป็นแนวทางปฏิบัติประจำ แต่ให้ความสามารถที่ปลอดภัยสำหรับสถานการณ์การบำรุงรักษาที่การลดพลังงานก่อนไม่สามารถทำได้จริง หรือที่การออกแบบระบบต้องการการแยกวงจรที่ยืดหยุ่น ออกแบบขั้นตอนของคุณเพื่อลดพลังงานก่อน ใช้สวิตช์ตัดโหลดเป็นความสามารถสำรองที่ควบคุมได้.
คำถามที่ 6: ที่ใส่ฟิวส์ทั้งหมดเป็น AC-20 หรือมีรุ่นที่ตัดโหลดได้หรือไม่
ที่ใส่ฟิวส์แบบโมดูลาร์ส่วนใหญ่เป็น AC-20 อย่างไรก็ตาม การออกแบบโมดูลาร์ที่ทันสมัยบางรุ่นมีพิกัด AC-22B—ตรวจสอบป้ายชื่อ โดยทั่วไป หากอุปกรณ์มีการออกแบบหน้าสัมผัสสปริงแบบง่ายและไม่มีการดับอาร์คภายใน อุปกรณ์นั้นจะเป็น AC-20 หากมีคุณสมบัติการระงับอาร์คและกลไกการทำงานแบบ snap-action อุปกรณ์นั้นจะเป็น AC-22B หรือสูงกว่า สำหรับการใช้งานมอเตอร์หรือโหลดที่สำคัญ ให้ระบุและตรวจสอบหมวดหมู่การใช้งานบนป้ายชื่ออุปกรณ์เสมอ.
สิ่งสำคัญที่ต้องจดจำ
- ที่ใส่ฟิวส์มาตรฐาน (AC-20) ไม่ได้รับการจัดอันดับสำหรับการเปิดภายใต้โหลด. การเปิดขณะที่กระแสไฟฟ้าไหลจะสร้างอาร์คที่ต่อเนื่อง ความเสี่ยงต่อความเสียหายของอุปกรณ์ และอันตรายด้านความปลอดภัย.
- สวิตช์ปลดวงจรแบบมีฟิวส์ (AC-22B/AC-23) ได้รับการออกแบบมาสำหรับการทำงานตัดโหลดที่ปลอดภัย. กลไกการดับอาร์คภายในและ snap-action จำกัดอาร์คและจำกัดเวลาการตัดวงจรไว้ที่ 5–10 มิลลิวินาที.
- ทางเลือกของคุณขึ้นอยู่กับวิธีการใช้อุปกรณ์. หากขั้นตอนของคุณลดพลังงานก่อนเสมอ ที่ใส่ฟิวส์อาจเพียงพอ หากความยืดหยุ่นในการปฏิบัติงานหรือการออกแบบระบบต้องการการเปิดภายใต้โหลด ให้ระบุ AC-22B ขั้นต่ำ.
- การระบุและการฝึกอบรมมีความสำคัญอย่างยิ่ง. ตรวจสอบให้แน่ใจว่าทีมซ่อมบำรุงของคุณเข้าใจถึงความแตกต่างและปฏิบัติตามขั้นตอนที่เหมาะสม การลงทุน $300 ในอุปกรณ์ที่เหมาะสมนั้นถูกกว่าความรับผิดทางกฎหมายจากความเสียหายของอุปกรณ์หรือการบาดเจ็บ.

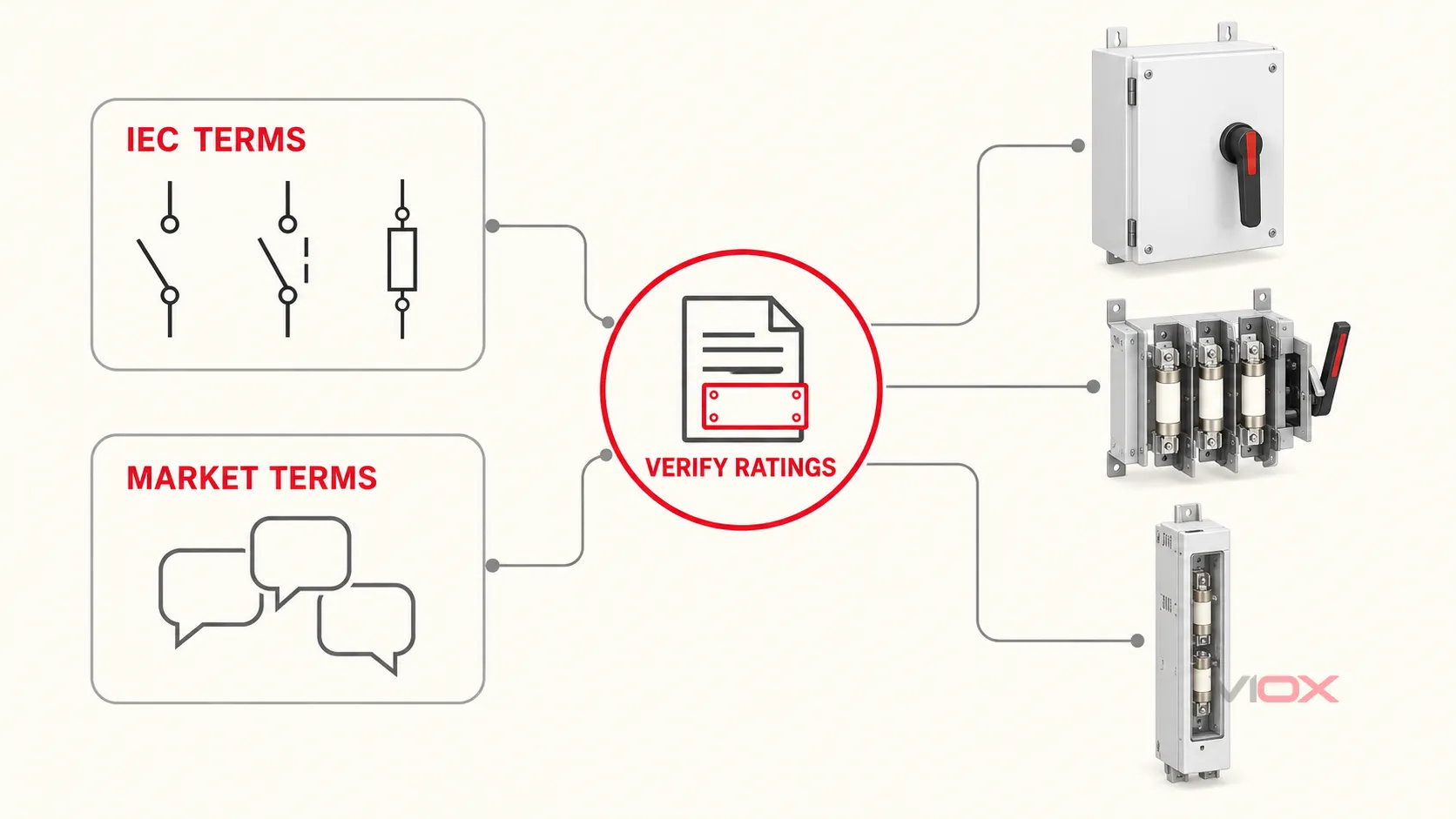

- ตรวจสอบหมวดหมู่การใช้งาน IEC 60947-3 บนป้ายชื่อของสวิตช์ทุกตัว. อย่าคาดเดา—ตรวจสอบว่าอุปกรณ์ที่ติดตั้งตรงกับข้อกำหนดการใช้งานของคุณ.
