VOPV1000-3/1 Солнечная распределительная коробка

Обзор продукции

VIOX Electric является ведущим производителем электрооборудования для возобновляемой энергетики, специализирующимся на высококачественных солнечных фотоэлектрических решениях для глобального рынка. Наша солнечная распределительная коробка VOPV1000-3/1 представляет собой передовое многостринговое решение, разработанное специально для солнечных систем DC1000V среднего и крупного масштаба, требующих гибкой конструкции и эффективной консолидации мощности.

VOPV1000-3/1 - это профессиональная распределительная коробка постоянного тока, разработанная для высоковольтных солнечных фотоэлектрических систем, работающих при напряжении DC1000V. Эта универсальная конфигурация с 3 входами и 1 выходом обеспечивает эффективное объединение трех независимых солнечных стрингов в один выходной канал, что делает ее идеальной для сложных конфигураций крыш, установок с различной ориентацией и поэтапных солнечных проектов. Благодаря номинальному току 45A и комплексной защите для каждой стринги, эта распределительная коробка обеспечивает оптимальную производительность для солнечных установок мощностью 10-15 кВт.

Основные характеристики и преимущества

• Возможность подключения трех стрингов: 3 независимых входных стринга объединены в 1 выход для оптимизации архитектуры системы
• Высокий номинал напряжения DC1000V: Оптимизирована для солнечных систем следующего поколения с высокоэффективными модулями
• Выходной ток 45A: Достаточная мощность для мощных многостринговых конфигураций
• Индивидуальная защита стрингов: Специальная защита предохранителями для каждой стринги (всего 6 предохранителей) обеспечивает точную изоляцию неисправностей
• Гибкость конструкции: Идеально подходит для сложных конфигураций крыш с несколькими ориентациями (восток-запад, разделенные массивы)
• Централизованная защита: Одно устройство защиты от перенапряжений и выключатель-разъединитель после объединения снижают стоимость компонентов
• Экономичная архитектура: Уменьшает сложность проводки к инвертору благодаря единому консолидированному выходу
• Прочная конструкция: Корпус из ABS-пластика со степенью защиты IP65 (VOAT-13) выдерживает суровые условия окружающей среды
• Готовность к поэтапной установке: Позволяет постепенно расширять систему, активируя стринги последовательно
• Упрощенное подключение инвертора: Один выходной канал сокращает время установки и материальные затраты
• Простота поиска и устранения неисправностей: Индивидуальные предохранители для каждой стринги упрощают диагностику неисправностей
• Сертифицированное качество: Соответствует стандартам EN50539 Тип 2 для высоковольтных фотоэлектрических применений

Технические характеристики

Общие данные

Параметр	Спецификация
Модель	VOPV1000-3/1
Номинальное напряжение	DC1000V
Максимальный выходной ток	45 А
Конфигурация	3 входа / 1 выход
Максимальный ток стринга	15A на стринг
Степень защиты	IP65
Рабочая температура	от -25°C до +60°C
Максимальная высота	2000 м (стандартно), >2000 м по запросу
Соответствие стандартам	EN50539 Тип 2
Напряжение изоляции	DC1500V
Рекомендуемый размер системы	10-15 кВт

Характеристики корпуса

Параметр	Значение
Модель	VOAT-13
Материал	ABS (акрилонитрилбутадиенстирол)
Рейтинг защиты	IP65
Размеры (В x Ш x Г)	296 мм x 230 мм x 120 мм
Тип крепления	Настенный монтаж
Цвет	Светло-серый (RAL 7035)
Класс пожаробезопасности	Самозатухающий, огнестойкий материал UL94 V0
Устойчивость к ультрафиолетовому излучению	УФ-стабилизирован для наружного применения
Точки ввода кабеля	Несколько выбивных отверстий M16/M20/M25
Вес	Приблизительно 3,5 кг (с компонентами)
Внутренняя компоновка	Оптимизирована для 3-стринговой конфигурации с четкой маркировкой

Разъединитель PV

Параметр	Спецификация
Модель	VOD1-63/4B
Тип	Выключатель нагрузки DC
Номинальное напряжение	DC1000V
Номинальный ток	45 А
Количество полюсов	2-полюсный (положительный и отрицательный)
Разрывная способность	В соответствии с EN50539
Операция	Ручное поворотное управление с четкой индикацией ON/OFF
Монтаж	Совместимость с DIN-рейкой (35 мм)
Тип ручки	Красно-зеленая поворотная ручка с возможностью навесного замка
Контактный материал	Серебряный сплав, оптимизированный для переключения постоянного тока
Позиция	После точки объединения стрингов (общее отключение)
Электрическая жизнь	>10 000 операций при номинальном токе
Механический срок службы	>100 000 операций

Разрядник перенапряжения DC (SPD)

Параметр	Спецификация
Модель	VO-PV1000
Тип	Устройство защиты от импульсных перенапряжений типа 2 DC
Максимальное длительное рабочее напряжение (Uc)	DC1000V
Номинальный ток разряда (В)	20 кА (8/20 мкс)
Максимальный ток разряда (Imax)	40kA (8/20μs)
Уровень защиты по напряжению (Up)	≤3.5kV
Количество полюсов	2-полюсный + PE
Количество	1 шт. (общая защита после объединения)
Время отклика	<25 нс
Индикация статуса	Визуальное индикаторное окно (зеленый = OK, красный = заменить)
Стандарт	EN50539 Тип 2, IEC 61643-31
Монтаж	Совместимость с DIN-рейкой
Гашение сопровождающего тока	Самозатухающая конструкция
Тепловой разъединитель	Встроенный для защиты в конце срока службы

Держатель предохранителя DC и предохранитель

Параметр	Спецификация
Модель	VOPV-32
Тип предохранителя	gPV (фотоэлектрический предохранитель)
Номинальное напряжение	DC1000V
Номинальный ток	15A
Разрывная способность	30kA @ DC1000V
Размер предохранителя	10 x 38 мм
Конфигурация	6 держателей предохранителей (по 2 на стринг: положительный и отрицательный)
Предохранители в комплекте	6 штук (предохранитель 15A DC gPV)
Схема защиты	Индивидуальная защита для каждой стринги
Монтаж	Совместимость с DIN-рейкой
Стандарт	МЭК 60269-6
Индикатор	Визуальный индикатор состояния предохранителя на держатель
Контактный материал	Медь, луженая
Рабочая температура	-40°С до +85°С

Электрическая конфигурация

VOPV1000-3/1 имеет сложную многостринговую электрическую конструкцию, оптимизированную для систем DC1000V с повышенной гибкостью и безопасностью:

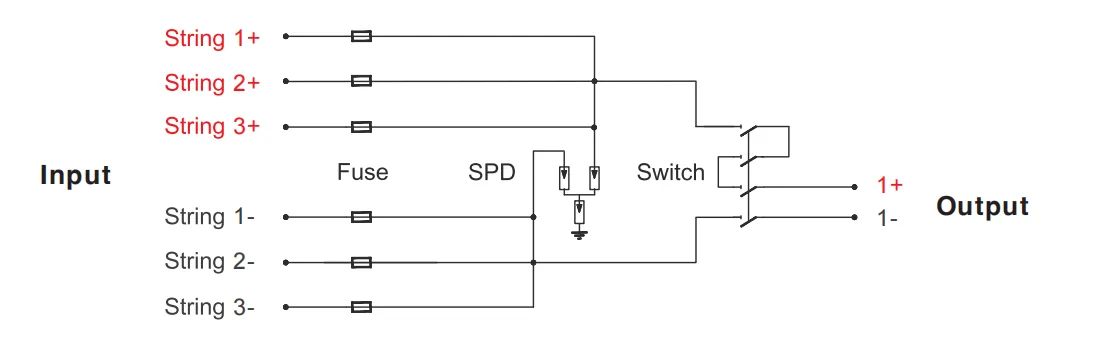

Схема солнечной распределительной коробки VOPV1000-3/1

Конфигурация входа:

• Три независимых входа стрингов (Стринг 1, Стринг 2, Стринг 3)
• Каждый стринг имеет выделенные положительные (+) и отрицательные (-) клеммы
• Индивидуальная двухполюсная защита предохранителями для каждой стринги (всего 6 предохранителей)
• Клеммные блоки рассчитаны на кабель 4-6 мм² на стринг
• Четкие идентификационные метки для каждого входа стринга
• Поддерживает различные конфигурации стрингов и ориентации модулей

Защита на уровне стринга:

• Первичная защита: DC предохранители (15A тип gPV, отключающая способность 30kA) на обоих полюсах каждого стринга
• Индивидуальная изоляция неисправностей: Каждый стринг может быть изолирован независимо, не влияя на другие
• Защита от перегрузки по току: Предотвращает повреждения от неисправностей на уровне стринга или отказов модулей

Точка объединения:

• Внутренняя шина объединяет три стринга после индивидуальной защиты предохранителями
• Параллельное соединение всех трех стрингов к одному выходному фидеру
• Оптимизированная конструкция шины минимизирует падение напряжения и нагрев

Общая защита (после объединения):

• Вторичная защита: Устройство защиты от импульсных перенапряжений постоянного тока типа 2 (VO-PV1000, номинальный разрядный ток 20kA)
• Изоляция: 2-полюсный DC выключатель-разъединитель (номинальный ток 45A) для полного отключения системы
• Управление из одной точки: Один выключатель управляет всеми тремя стрингами одновременно

Конфигурация выхода:

• Единый консолидированный выход на инвертор с четкой маркировкой полярности
• Клеммные блоки рассчитаны на кабель 6-16мм² (больше для размещения суммарного тока)
• Подключение PE (защитное заземление) обеспечивается выделенной клеммой
• Выход маркирован для подключения к DC входу инвертора

Преимущества архитектуры схемы:

• Независимая возможность мониторинга стрингов
• Упрощенная диагностика неисправностей с предохранителями на каждый стринг
• Уменьшенное количество компонентов (один SPD и выключатель для всех стрингов)
• Сниженная стоимость установки к инвертору (один кабельный ввод)
• Повышенная надежность системы за счет изоляции неисправностей

Спецификация материалов

Артикул.	Компонент	Модель/Спецификация	Количество
1	Корпус из ABS-пластика	VOAT-13, 296x230x120мм, IP65	1
2	DC Выключатель-разъединитель	VOD1-63/4B, 2P, 45A, DC1000V	1
3	DC Устройство защиты от импульсных перенапряжений (УЗИП)	VO-PV1000, Тип 2, 20kA, DC1000V	1
4	Держатель DC предохранителя	VOPV-32, 10x38мм, DC1000V	6
5	Предохранитель постоянного тока (gPV)	15A, DC1000V, 10x38мм, 30kA	6
6	Входная клеммная колодка	4-6мм², красный/черный, рассчитан на 1000V	6
7	Выходная клеммная колодка	6-16мм², красный/черный, рассчитан на 1000В	2
8	Клеммная колодка PE (Заземление)	6-16мм², желтый/зеленый	1
9	DIN-рейка	35мм стандарт, оцинкованный	2
10	Шинопровод	Медь, луженая, рассчитана на 1000В, объединение	1 комплект
11	Кабельные вводы	M16/M20/M25, степень защиты IP65, 1000В	8
12	Монтажные кронштейны	Нержавеющая сталь 304	2
13	Маркировка стрингов	Идентификационные метки стрингов 1/2/3	1 комплект
14	Предупреждающие наклейки	Знаки безопасности DC1000V, многоязычные	1 комплект
15	Руководство по установке	Английский/многоязычный, руководство по конфигурации 3/1	1

Приложения

Суммирующая коробка VOPV1000-3/1 Solar специально разработана для многостринговых высоковольтных фотоэлектрических применений:

Бытовые солнечные системы

• Крупные жилые установки (системы 10-15кВт)
• Дома со сложной планировкой крыши, требующей нескольких ориентаций
• Конфигурации с разделенным массивом (комбинации восток-запад, север-юг)
• Объекты с несколькими секциями крыши или зданиями
• Премиальные жилые проекты с высокоэффективными модулями 500Вт+

Коммерческие установки

• Малые и средние коммерческие крышные массивы (15-25кВт)
• Встроенные в здание фотоэлектрические (BIPV) системы с несколькими зонами
• Солнечные установки на промышленных объектах с различной ориентацией крыши
• Многоквартирные дома с консолидированным учетом
• Солнечные конструкции навесов для автомобилей и навесов

Сложные сценарии крыши

• Несколько углов наклона крыши, требующих отдельных конфигураций стрингов
• Массивы, ориентированные на восток-запад, оптимизирующие утреннюю и вечернюю генерацию
• Управление частичным затенением с оптимизацией на уровне стринга
• Исторические здания с архитектурными ограничениями
• Смешанные углы наклона для оптимальной круглогодичной производительности

Преимущества многоориентации

• Системы Восток-Запад: Объедините стринги, ориентированные на восток и запад, для расширенного профиля генерации
• Разделенные массивы: Эффективно подключайте стринги из разных секций крыши
• Оптимизация азимута: Независимые стринги максимально увеличивают захват энергии из различных ориентаций
• Изменение наклона: Учитывайте различные углы монтажа в одной системе

Проекты поэтапной установки

• Этап 1: Установите и подключите первый стринг, зарезервируйте мощность для расширения
• Этап 2: Добавьте второй стринг, когда позволяет бюджет или увеличивается спрос
• Этап 3: Завершите систему третьим стрингом для полной мощности
• Гибкость: Позволяет клиентам начинать с малого и расти со временем

Применение архитектуры системы

• Точка подключения трех стрингов к однофазному инвертору
• Распределительный узел для инверторных систем с несколькими MPPT
• Централизованная защита и изоляция для обслуживания на уровне стрингов
• Упрощенная проводка к инвертору снижает сложность установки
• Идеально подходит для систем, требующих интеграции мониторинга на уровне стрингов

Преимущества конфигурации 3-к-1

Гибкость конструкции

Сложная планировка крыши

• Подходит для трех различных секций или ориентаций крыши
• Устраняет необходимость в нескольких объединительных коробках в распределенных массивах
• Упрощает проектирование системы для сложных мест установки
• Обеспечивает креативные решения для архитектурных ограничений

Системы с несколькими ориентациями

• Оптимизация выработки энергии при различных схемах солнечного освещения
• Балансировка утренней, полуденной и вечерней генерации
• Компенсация затенения в разное время суток
• Максимизация годовой выработки энергии в неоптимальных условиях

Эффективность затрат

Экономия при установке

• Один выходной кабель к инвертору снижает материальные затраты на 50-70%
• Упрощенные кабельные каналы и организация кабелей
• Сокращение времени работы по подключению инвертора
• Единственная точка входа на инверторе упрощает подключение

Оптимизация компонентов

• Одно устройство защиты от перенапряжений вместо трех (снижение затрат)
• Один выключатель-разъединитель для всех стрингов (упрощенная работа)
• Меньшее количество компонентов снижает количество точек отказа и потребность в обслуживании
• Консолидированная защита снижает общую стоимость системы

Снижение стоимости кабеля

• Более низкий ток на стринг (макс. 15 А) позволяет использовать кабели меньшего сечения
• Один более крупный выходной кабель экономичнее, чем три отдельных
• Снижение потерь в кабелях постоянного тока за счет оптимизированной архитектуры
• Требуется меньше меди по сравнению с отдельными стрингами

Эксплуатационные преимущества

Упрощенное обслуживание

• Единственная точка доступа ко всем устройствам защиты
• Один переключатель управляет всей системой для обслуживания
• Индивидуальные предохранители позволяют проводить поиск неисправностей на уровне стрингов
• Четкая маркировка упрощает диагностику неисправностей

Повышенная безопасность

• Централизованная точка отключения снижает риск возникновения дугового разряда
• Единственное место блокировки/маркировки для процедур обслуживания
• Более низкое напряжение в точке объединения по сравнению с последовательным соединением
• Индивидуальная защита от перегрузки по току предотвращает каскадные отказы

Интеграция системы мониторинга

• Совместимость с системами мониторинга на уровне стрингов
• Статус отдельных предохранителей позволяет обнаруживать неисправности
• Упрощенная точка сбора данных для анализа производительности
• Более простая интеграция с системами "умный дом" или управления зданием

Преимущества масштабируемости

Готовность к будущему расширению

• Начните с одного или двух стрингов, добавьте третий позже
• Нет необходимости заменять объединительную коробку при расширении
• Сохраняет гарантию и сертификацию при расширении
• Защищает первоначальные инвестиции, позволяя расти

Гибкое управление мощностью

• Отключение отдельных стрингов для частичного обслуживания
• Продолжение работы со сниженной мощностью во время ремонта
• Тестирование новых стрингов перед полной интеграцией
• Постепенная оптимизация производительности системы

Качество и соответствие

Сертификаты и стандарты:

• EN50539 Type 2 – Фотоэлектрические (PV) системы – DC разъемы для приложений 1000V
• IEC 60269-6 – Низковольтные предохранители для фотоэлектрических применений (1000V)
• IEC 61643-31 – Устройства защиты от импульсных перенапряжений для фотоэлектрических установок (1000V)
• IEC 60947-3 – Низковольтная коммутационная аппаратура – Выключатели, разъединители (1000V DC)
• IP65 – Защита от проникновения (пыленепроницаемость и защита от струй воды)
• Соответствие RoHS – Ограничение использования опасных веществ
• Соответствие требованиям REACH – Регламент ЕС по химическим веществам
• CE Marking – Европейское соответствие

Тестирование для обеспечения качества:

• Заводские испытания 100% перед отгрузкой
• Испытание на выдерживаемое высокое напряжение (DC1500V в течение 1 минуты)
• Проверка сопротивления изоляции (>200MΩ @ DC1000V)
• Испытания на старение при высокой температуре (96 часов при 70°C)
• Испытания на термоциклирование (от -40°C до +85°C, 100 циклов)
• Испытания на механическую прочность (вибрация и удар в соответствии со стандартами IEC)
• Измерение сопротивления контакта на всех клеммах (<30 мкОм)
• Испытание устройств защиты от импульсных перенапряжений в соответствии с IEC 61643-31
• Испытание на старение под воздействием УФ-излучения для материалов корпуса (1000 часов)
• Испытание на балансировку стрингов для проверки распределения тока

Совершенство производства:

• Производственное предприятие, сертифицированное по стандарту ISO 9001:2015
• Система экологического менеджмента ISO 14001:2015
• Строгие процедуры контроля качества на каждом этапе производства
• Выбор компонентов премиум-класса от сертифицированных поставщиков (UL, TÜV listed)
• Автоматизированная сборка шин для обеспечения стабильного качества
• Ручной осмотр всех электрических соединений
• Комплексная окончательная проверка и функциональное тестирование
• Полная система отслеживания всех компонентов и сборок
• Программы непрерывного совершенствования на основе данных о производительности в полевых условиях

Установка и обслуживание

Руководство по установке:

Выбор места установки:

• Устанавливайте в хорошо вентилируемом месте, доступном для обслуживания
• Обеспечьте защиту от прямых солнечных лучей, дождя и скопления воды
• Минимальный зазор 150 мм со всех сторон для вентиляции
• Учитывайте пути ввода кабелей от трех разных групп (стрингов)
• Расположите для легкого доступа к выключателю и визуального осмотра индикатора УЗИП (SPD)

Процедура монтажа:

• Используйте соответствующие крепежные элементы, рассчитанные на вес корпуса (3,5 кг + кабели)
• Обеспечьте горизонтальную установку с помощью спиртового уровня
• Убедитесь, что корпус надежно закреплен (минимум 4 точки крепления)
• Поддерживайте степень защиты IP65 после установки
• Учитывайте возможность будущего расширения при размещении

Последовательность подключения стрингов:

• Четко промаркируйте все три стринга перед подключением (Стринг 1, 2, 3)
• Подключайте стринги в числовом порядке для систематической установки
• Перед подключением убедитесь в правильной полярности каждого стринга
• Используйте кабели, рассчитанные на DC1000V с соответствующим температурным рейтингом (обычно 4-6 мм²)
• Приложите надлежащий крутящий момент ко всем клеммам (1,2-1,5 Нм, как указано)
• Обеспечьте надлежащую герметизацию ввода кабеля с помощью соответствующих сальников

Рекомендации по электрическому подключению:

• Соблюдайте цветовую маркировку клемм: Красный (+), Черный (-), Желтый/Зеленый (PE)
• Поддерживайте единообразную цветовую маркировку для всех трех стрингов
• Используйте наконечники-гильзы на многожильных проводниках для надежного соединения
• Убедитесь, что сечение кабеля соответствует ожидаемому току (максимум 15 А на стринг)
• Дважды проверьте полярность перед включением
• Держите кабели стрингов раздельно, чтобы предотвратить ошибки перекрестного подключения

Проверки перед вводом в эксплуатацию:

• Выполните тест сопротивления изоляции на каждом стринге (минимум 200 МОм при DC1000V)
• Проверьте целостность соединения PE
• Проверьте затяжку всех механических соединений
• Убедитесь, что индикатор УЗИП горит зеленым (рабочее состояние)
• Проверьте работу выключателя-разъединителя без нагрузки
• Убедитесь, что все кабельные вводы должным образом герметизированы
• Измерьте напряжение холостого хода каждого стринга, чтобы подтвердить правильность подключения
• Убедитесь, что напряжения стрингов сбалансированы (в пределах 5% друг от друга)

Меры предосторожности:

Безопасность многостринговых систем DC1000V:

• Более высокая сложность требует усиленных процедур безопасности
• Только квалифицированный персонал – требуется специализированное обучение по многостринговым системам
• Всегда используйте соответствующие СИЗ: изолирующие перчатки (Класс 2), защитные очки, огнестойкую одежду
• Помните, что после отключения в кабелях может оставаться емкостный заряд в течение нескольких минут
• Используйте только измерительное оборудование с номиналом CAT III 1000V

Специфические опасности многостринговых систем:

• Даже при отключении одного стринга напряжение остается от других стрингов
• Никогда не предполагайте, что система обесточена, пока не будет подтверждено отсутствие напряжения на всех стрингах
• Используйте многоточечное тестирование напряжения на всех трех стрингах
• Внедрите надлежащие процедуры блокировки/маркировки с использованием нескольких замков, если это необходимо

Эксплуатационная безопасность:

• Всегда отключайте выключатель-разъединитель перед доступом к внутренним компонентам
• Подождите минимум 5 минут после отключения перед открытием корпуса
• Используйте детектор напряжения, чтобы убедиться в отсутствии напряжения на всех стрингах
• Проверяйте каждый стринг индивидуально, прежде чем приступать к техническому обслуживанию
• Никогда не превышайте номинальное напряжение (DC1000V) и токовые характеристики
• Не работайте с разъединителем под нагрузкой
• Держите пространство вокруг распределительной коробки свободным от легковоспламеняющихся материалов
• Обеспечьте надлежащее заземление клеммы PE системы

Рекомендации по уходу:

Регулярный осмотр (каждые 6 месяцев):

• Визуальный осмотр на предмет признаков повреждений, обесцвечивания или перегрева
• Проверьте состояние индикатора разрядника перенапряжения (зеленый = ОК, красный = немедленно заменить)
• Осмотрите корпус на предмет трещин, повреждений или нарушения герметичности
• Убедитесь, что кабельные вводы сохраняют надлежащую герметичность
• Проверьте наличие признаков проникновения влаги
• Визуально проверьте состояние предохранителей каждого стринга
• Обратите внимание на любые необычные закономерности (например, один стринг постоянно перегорает предохранители)

Ежегодное обслуживание:

• Убедитесь, что все соединения остаются затянутыми (проверка момента затяжки: 1,2-1,5 Нм)
• Проверьте работу выключателя-разъединителя без нагрузки
• Выполните тест сопротивления изоляции на каждом стринге (должно быть >200 МОм)
• Очистите внешнюю поверхность корпуса влажной тканью
• Осмотрите внутренние компоненты на предмет признаков старения или деградации
• Проверьте и очистите вентиляционные отверстия, если они есть
• Убедитесь в балансе напряжения стрингов (все в пределах 5% друг от друга)
• Осмотрите соединения шин на предмет признаков нагрева

Замена компонентов:

• Заменяйте предохранители только на предохранители с идентичными характеристиками (15A gPV, DC1000V, 10x38мм, 30kA)
• Всегда заменяйте предохранители парами (как положительный, так и отрицательный) для одного и того же стринга
• Замена УЗИП: используйте только VO-PV1000 или эквивалентную одобренную модель
• Ведите подробный журнал технического обслуживания для гарантии и обеспечения безопасности
• Записывайте, в каких стрингах производилась замена предохранителей, для анализа тенденций

Балансировка стрингов и устранение неисправностей:

Симптом	Возможная причина	Решение
Один стринг не выдает выходной сигнал	Перегорел предохранитель в этом стринге	Проверьте и замените оба предохранителя для поврежденного стринга, выясните причину
	Стринг отключен	Проверьте соединения на входе стринга
Несбалансированные напряжения стрингов	Несоответствие модулей	Убедитесь, что все модули в стринге идентичны
	Частичное затенение	Проверьте наличие новых препятствий на конкретном стринге
	Деградация модуля	Исследуйте производительность модуля в поврежденном стринге
Частый выход из строя предохранителя (один стринг)	Короткое замыкание в цепи	Осмотрите цепь на предмет поврежденных кабелей или модулей
	Перегрузка по току	Убедитесь, что расчетный ток цепи < 15A
Затронуты все стринги	Выключатель в положении OFF	Переведите выключатель в положение ON
	Отказ УЗИП (SPD)	Проверьте индикатор УЗИП, замените, если он красный
	Проблема с инвертором	Проверьте состояние входа DC инвертора
Перегрев на клеммах	Ослабленное соединение	Затяните клеммы до указанного момента
	Кабель недостаточного сечения	Проверьте сечение кабеля, при необходимости увеличьте
	Высокая температура окружающей среды	Улучшите вентиляцию или рассмотрите возможность затенения
Индикатор УЗИП горит красным	УЗИП достиг конца срока службы	Немедленно замените УЗИП, не работайте, пока не замените
Дисбаланс выходного тока	Различные конфигурации стрингов	Убедитесь, что во всех стрингах одинаковое количество и тип модулей
	Деградация модуля	Исследуйте производительность конкретного стринга

Техническое сравнение: Серия VOPV1000

Характеристика	VOPV1000-3/1	VOPV1000-1/1
Входы струн	3	1
Выходы струн	1 (комбинированный)	1
Размер корпуса	296x230x120мм	218x200x100мм
Максимальный выходной ток	45 А	45 А
Держатели предохранителей	6 (2 на стринг)	2 (1 стринг)
Плавкие вставки	6 штук	2 штуки
УЗИП	1 (после объединения)	1
Вес	~3.5 кг	~2.2 кг
Идеальный размер системы	10-15 кВт	5-8 кВт
Лучшее приложение	Мульти-ориентация, сложные крыши	Простые одно-стринговые системы
Гибкость стринга	Высокая (3 ориентации)	Низкая (1 ориентация)
Возможность расширения	Да (до 3 стрингов)	НЕТ
Стоимость на стринг	Ниже (общие компоненты)	Выше (выделенные компоненты)

Почему стоит выбрать VIOX VOPV1000-3/1?

Универсальность мульти-стринга

• Эффективно обрабатывает до трех различных ориентаций или секций крыши
• Идеальное решение для сложных архитектурных сценариев
• Обеспечивает креативные системные решения, которые максимизируют доступное пространство
• Идеально подходит для объектов со сложной планировкой крыши

Превосходная экономика системы

• Более низкая общая стоимость по сравнению с тремя отдельными объединительными коробками 1/1
• Сокращение трудозатрат на установку благодаря единому выходному соединению
• Оптимизированные затраты на кабель с консолидированной выходной подачей
• Общие компоненты защиты снижают затраты BOS (Balance of System)

Интеллект проектирования

• Индивидуальная защита стринга обеспечивает точную изоляцию неисправностей
• Централизованное управление упрощает эксплуатацию и техническое обслуживание
• Масштабируемая архитектура поддерживает поэтапный подход к установке
• Перспективный дизайн обеспечивает расширение системы в будущем

Профессиональная разработка

• Специально разработанные компоненты, рассчитанные на применение с DC1000V
• Оптимизированная конструкция шины для эффективного объединения стрингов
• Улучшенная координация изоляции для долгосрочной надежности
• Комплексное тестирование обеспечивает надежность работы мульти-стринга

Превосходство установки

• Четкая идентификация стринга предотвращает ошибки подключения
• Систематическая компоновка упрощает сложную проводку
• Единая выходная точка снижает сложность подключения инвертора
• Профессиональная документация включает руководство по конфигурации мульти-стринга

Техническая поддержка

• Экспертная инженерная поддержка для сложного проектирования системы
• Помощь в оптимизации конфигурации стринга
• Комплексное руководство по установке и вводу в эксплуатацию
• Оперативная послепродажная техническая помощь для устранения неполадок

Свяжитесь с нами

Готовы оптимизировать свою мульти-стринговую солнечную установку с помощью объединительной коробки VOPV1000-3/1? Свяжитесь с VIOX Electric сегодня для:

• Подробные технические характеристики и CAD-чертежи
• Консультации и оптимизации проектирования мульти-стринговой системы
• Расчетов и рекомендаций по конфигурации стринга
• Конкурентоспособные цены и информация о MOQ (минимальном объеме заказа)
• Пользовательских вариантов конфигурации для конкретных требований проекта
• Технического руководства по сложным решениям для планировки крыши
• Заказы образцов для тестирования и оценки
• Оптовые предложения с объемными скидками
• Сроки поставки и поддержка международной логистики
• Обучения установке, специфичного для конфигурации 3/1
• Сертификаты продукции и документация о соответствии
• Поддержки интеграции мониторинга на уровне стринга
