Вы провели расчеты. ROI этой солнечной системы мощностью 8 кВт выглядит фантастически. Панели выбраны, инвертор специфицирован, и установщик готов к работе.
Затем заявка на разрешение возвращается отклоненной.
Причина? Ваша надежная старая электрическая панель на 125 А “не может справиться” с обратной подачей энергии от солнечной системы. Установщик предоставляет вам новую смету: дополнительные 10 000 долларов США на рытье траншеи через ваш двор, демонтаж кабелепровода и модернизацию вашей сети до 200 А.
Внезапно ваш ROI от солнечной энергии просто испарился.
Прежде чем подписывать этот чек или отменять проект, отложите лопату. NEC (Национальный электротехнический кодекс) не пытается вас обанкротить; он пытается помешать вам расплавить ваши шины. И если вы понимаете физику, лежащую в основе кодекса, есть три законных, соответствующих кодексу “лазейки”, которые могут сэкономить вам эти 10 000 долларов США.
Давайте откроем панель и поищем деньги.

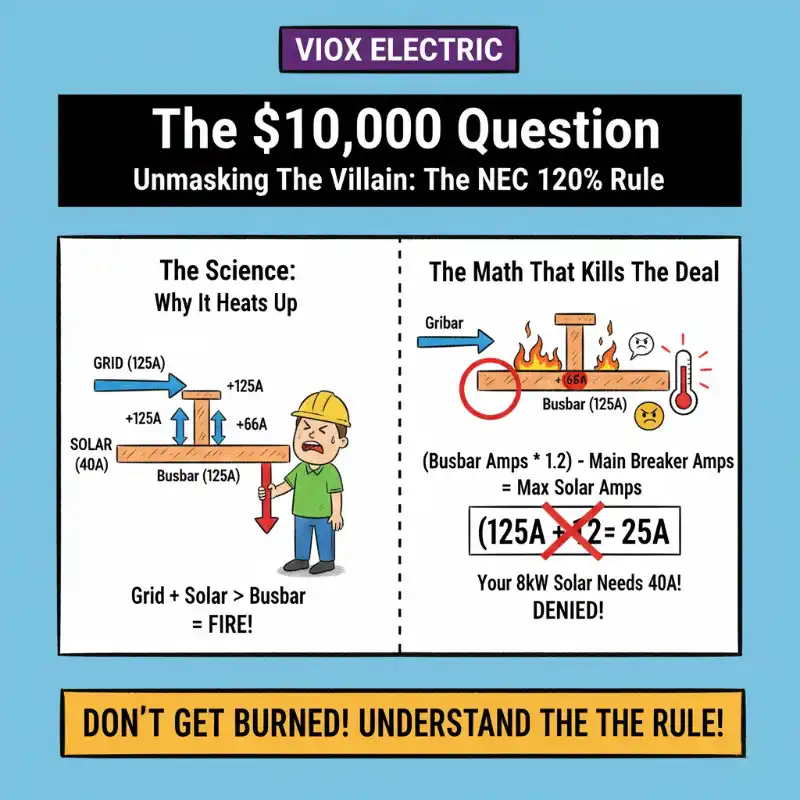

Злодей: Что такое правило NEC 120%?
Для инженера, шина это просто медная магистраль для электронов. Но для инспектора NEC это потенциальная опасность возгорания.
Сайт Правило NEC 120% (содержащееся в NEC 705.12) существует для предотвращения превышения шиной вашей панели тока, на который она рассчитана.
В стандартном доме электроэнергия течет в одном направлении: от сети (главный выключатель) к вашим нагрузкам. Но с солнечной энергией вы подаете энергию обратно в панель снизу. Если сеть подает 125 А сверху, а ваша солнечная система подает 40 А снизу, шина посередине теоретически может нести 165 А. Если эта шина рассчитана только на 125 А, она нагревается. Она светится. В конце концов, она выходит из строя.
Математика, которая убивает сделку
Кодекс дает вам буфер. Он позволяет сумме ваших питающих выключателей равняться 120% 120% от номинала шины.
Формула:
(Номинал шины × 1,2) – Размер главного выключателя = Максимальная обратная подача от солнечной системы
Давайте рассмотрим сценарий “Солнечного убийства”, который преследует панели на 125 А:
- Номинал шины: 125A
- Главный выключатель: 125A
- Расчет: (125 × 1,2) – 125 = 25A
В чем проблема: Вам разрешено по закону установить 25 А солнечной энергии (около 4-5 кВт). Но вам нужно 40 А для этой системы мощностью 8 кВт. Вам не хватает 15 А.
Установщик говорит: “Модернизируйте сеть”. Мы говорим: “Давайте рассмотрим вариант 1”.”
Решение 1: “Бедный вариант” (Снижение номинала главного выключателя)
Если проблема в математической формуле, измените переменные.
Вы не можете легко изменить номинал шины (это физический металл внутри коробки). Но вы можете может изменить Размер главного выключателя.
Заменив ваш главный выключатель на 125 А на выключатель на 100 А, вы искусственно снижаете вклад сети, освобождая мощность для солнечной энергии. Это называется Снижение номинала.
Новая математика:
- Шина: 125A
- Главный выключатель: 100A (Уменьшенный)
- Расчет: (125 × 1,2) – 100 = 50A
The Result: Бум. Теперь у вас есть 50 А солнечной мощности. Ваша система на 40 А подходит с запасом. Стоимость? Около 200 долларов США за прерыватель замену по сравнению с 10 000 долларов США за траншею.
⚠️ Предупреждение о “ловушке для электромобилей”
Подождите. Прежде чем похлопать своего электрика по плечу, задайте себе один вопрос: Может ли ваш дом действительно работать на 100 А?
Это “ловушка для электромобилей”. В эпоху газовых плит и газового отопления 100 А было достаточно. Но если у вас есть:
- Зарядное устройство для электромобиля (EV) (нагрузка 40 А-60 А)
- Электрическая индукционная плита
- Центральный кондиционер
Вы можете отключить этот новый главный выключатель на 100 А жарким летним вечером, когда вы подключите Tesla и включите духовку. Вы решили проблему с солнечной энергией, но создали проблему с образом жизни.
Если расчет нагрузки (статья 220 NEC) показывает, что ваша пиковая потребность составляет менее 100 А, это идеальное решение. Если нет? Переходите к решению 2.

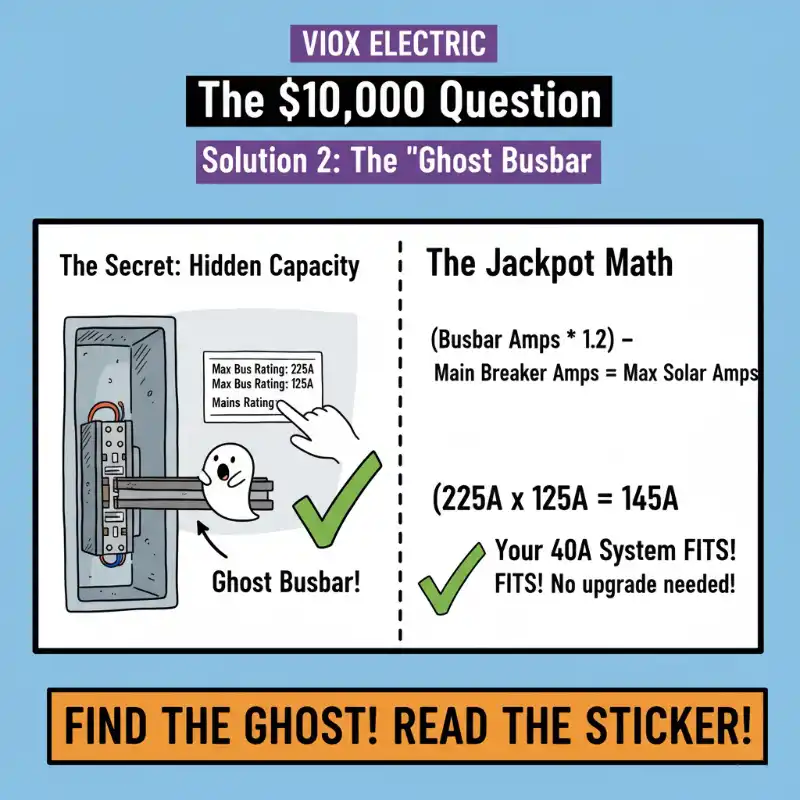

Решение 2: “Шина-призрак” (Джекпот)
Это секрет, который отличает новичков-установщиков от профессионалов.
Производственная логистика странная. Часто производителю (например, Siemens, Square D или VIOX) дешевле построить только одной один тип сверхмощной внутренней панели и поместить ее в разные коробки.
Существует большая вероятность того, что ваша “панель на 125 А” на самом деле имеет шину, рассчитанную на 200А или 225А, 225 А, но она была продана с главным выключателем на 125 А. Мы называем это “Шиной-призраком” мощности.
Как найти призрак
Откройте дверцу панели (прежде всего безопасность: не прикасайтесь к компонентам под напряжением). Найдите техническую наклейку на внутренней стенке. Вы ищете строку, в которой говорится:
“Максимальный номинал шины” или “Номинал сети”
Если на этой наклейке написано 200А или 225А, 225 А, даже если ваш главный выключатель на 125 А, вы сорвали джекпот.
Математика призрака:
- Номинал шины: 225 А (Скрытая спецификация)
- Главный выключатель: 125A (То, что у вас установлено)
- Расчет: (225 × 1.2) – 125 = 145A
The Result: Вы можете установить практически любую бытовую солнечную систему, какую захотите. Никакой замены автоматических выключателей, никакого снижения номинальных характеристик, никаких земляных работ. Вам просто нужно было прочитать наклейку.

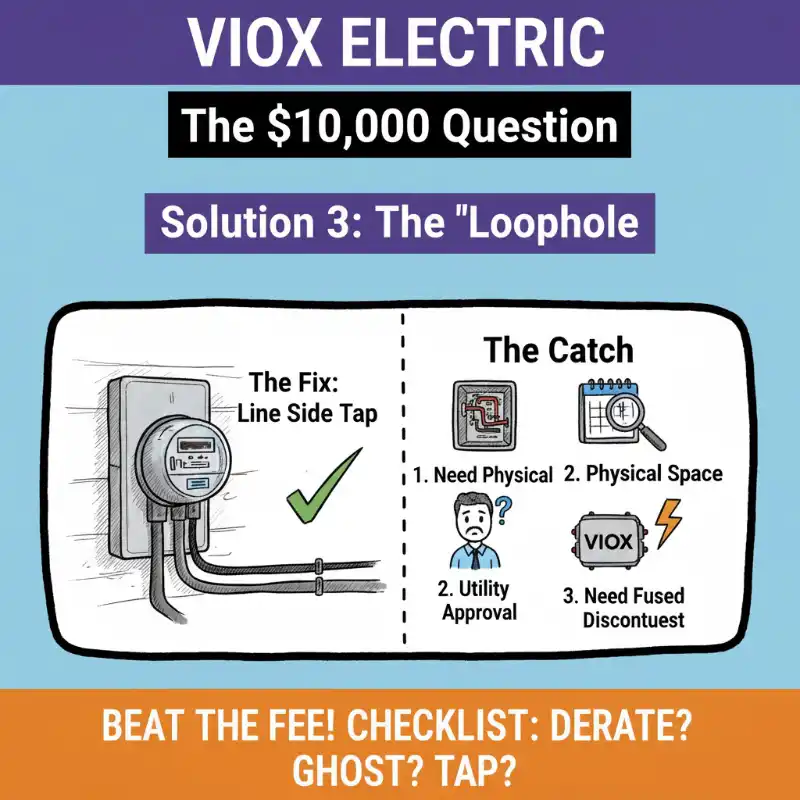

Решение 3: “Лазейка” (Подключение со стороны линии)
Если вы не можете снизить номинальные характеристики (нагрузки слишком высоки) и у вас нет "Призрачной шины", есть один последний ход: Подключение со стороны линии.
Правило 120% применяется к стороне нагрузки от главный выключатель— шинам, где находятся ваши ответвленные цепи. Но что, если вы подключите солнечную энергию до того как к главному автоматическому выключателю?
Подключение со стороны линии включает в себя сращивание выхода солнечной энергии непосредственно в проводники ввода питания между счетчиком электроэнергии и вашим главным автоматическим выключателем.
Почему это работает
Подключаясь перед главным автоматическим выключателем, ток от солнечной энергии никогда не касается ограниченной шины вашей панели. Правило 120% просто исчезает. Единственным ограничением является размер проводов питания, идущих от улицы.
Подвох
- Физическое пространство: Вам нужно место в коробке, чтобы безопасно зажать провода.
- Одобрение коммунальных служб: Некоторые коммунальные службы (например, PG&E в определенных районах) запрещают это или требуют специальные клеммные коробки.
- Спецификации корпуса: Часто требуется отдельный плавкий выключатель рядом с панелью.
Совет профессионала: При выполнении подключения со стороны линии используйте высококачественный плавкий разъединитель (например, серию предохранительных выключателей VIOX), чтобы обеспечить чистую, изолированную точку подключения, которая соответствует требованиям коммунальных служб к разъединению.
Итог: Отложите лопату
Смета на “Модернизацию сети” часто является ленивым решением. Она решает проблему грубой силой (и вашими деньгами). Прежде чем разрешить земляные работы, выполните этот контрольный список:
- Проверьте наличие "Призраков": Посмотрите на наклейку на панели. Номинальная мощность шины выше, чем у автоматического выключателя?
- Выполните расчет снижения номинальных характеристик: Может ли ваш дом выжить с автоматическим выключателем меньшего размера? (Выполните надлежащий расчет нагрузки по NEC 220).
- Проверьте подключение: Можете ли вы обойти панель полностью с помощью подключения со стороны линии?
Только если все три варианта не удались, следует вызывать экскаватор.
Инженерия - это не просто следование правилам; это понимание почему того, что правила существуют для того, чтобы вы могли найти наиболее эффективный путь через них.
Примечание о Технической точности
Ссылки на Стандарты и источники
- NEC 705.12(B): Регулирует подключения источника со стороны нагрузки и методологию расчета правила 120%.
- NEC 220: Регулирует расчеты нагрузки ответвленной цепи, питающей линии и ввода, необходимые для определения того, безопасно ли снижение номинальных характеристик главного автоматического выключателя.
- NEC 230.82: Регулирует подключения со стороны источника питания (со стороны линии).
Заявление о своевременности
Расчеты и интерпретации в этой статье основаны на Национальном электротехническом кодексе (NEC). Хотя конкретные годы принятия (2017, 2020, 2023) различаются в зависимости от штата и муниципалитета, правило 120% остается фундаментальным стандартом для подключения бытовых солнечных электростанций по состоянию на ноябрь 2025 года. Всегда проверяйте местные требования коммунальных служб и поправки к муниципальному кодексу перед установкой.
