Вам необходимо обеспечить питание пяти новых трехфазных станков в цеху, расположенном в 100 метрах от главной распределительной подстанции.

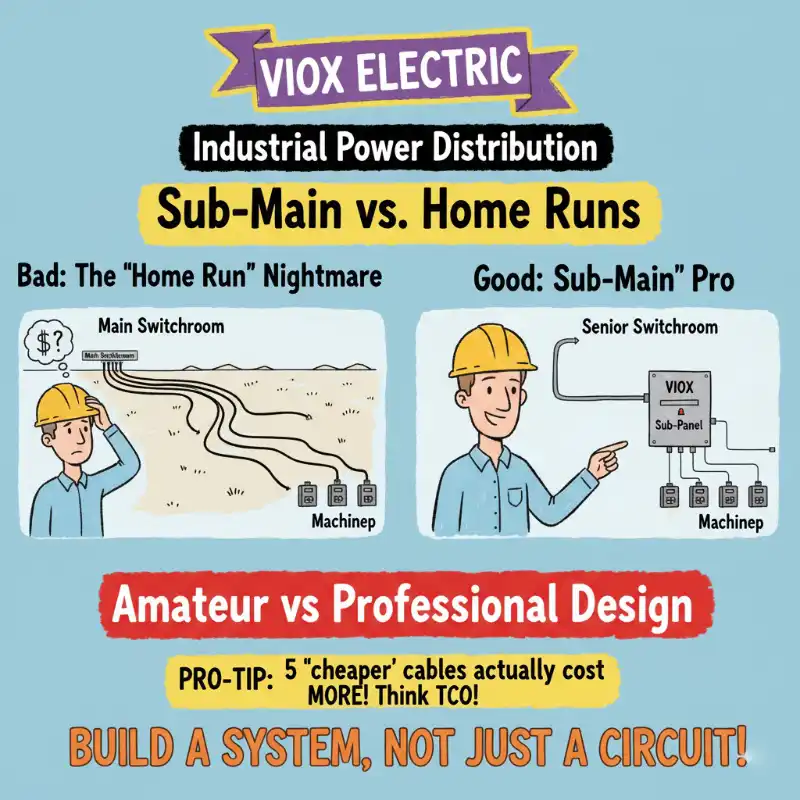

Подмастерье в вашей команде видит два варианта. Вариант А: Проложить один “гигантский” кабель с стальной проволочной броней (SWA) сечением 25 мм² к новой “Подстанции” панель на стене цеха. Вариант Б: Проложить пять “средних” кабелей сечением 10 мм² — по одному “прямому” кабелю для каждого станка.
Пять кабелей меньшего размера выглядят дешевле в счете. Так почему же все старшие инженеры настаивают на плане “Подстанции”?
Это не вопрос “стиля”. Это критическое различие между “любительским” краткосрочным мышлением и “профессиональным” проектированием системы. “Подстанция” выигрывает по 4 критическим пунктам: Стоимость, Безопасность, Эффективность и Перспективы на будущее.

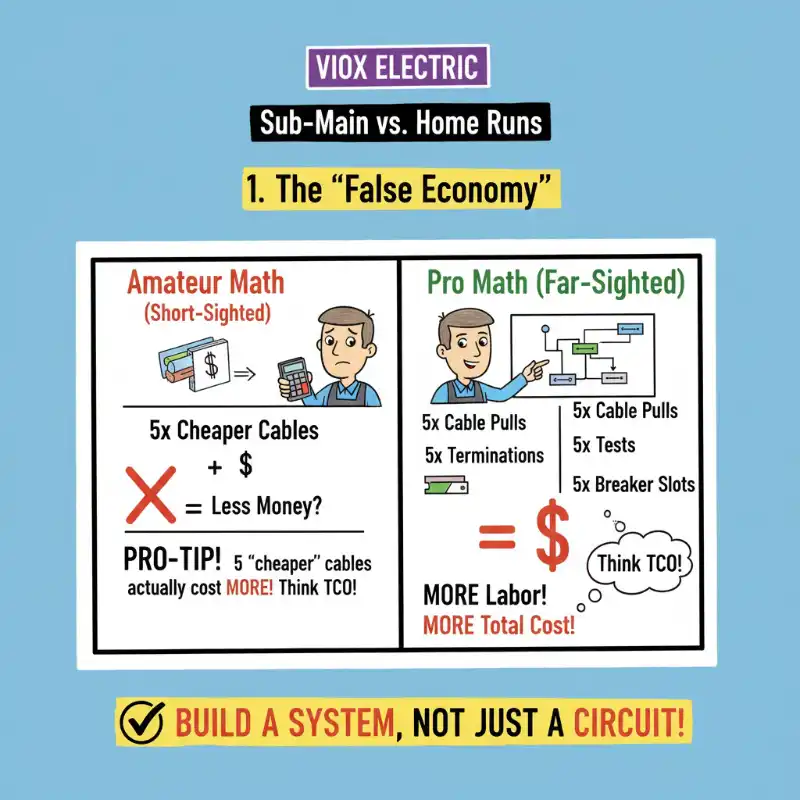

Причина 1: “Ложная экономия” (Почему 5 “дешевых” кабелей стоят дороже)
Первая и самая распространенная ловушка - это “Ложная экономия”.”
- “Любительская” математика (Близорукая):
(5 x 100 м кабеля 10 мм²) < (1 x 100 м кабеля 25 мм²) + (1x Подстанция)
Вывод: Пять кабелей дешевле!
- “Профессиональная” математика (Дальновидная):
Вы забыли самую большую статью расходов в любом промышленном проекте: Рабочая сила.
Этот “более дешевый” план требует:
- 5x кабельных лотков или прокладки в трубах.
- 5x протяжек кабеля.
- 5x комплектов сальников и концевых муфт.
- 5x отдельных испытаний.
- 5x ценных слотов для автоматических выключателей в вашей Главный (и, вероятно, переполненной) распределительной подстанции.
“Подстанция” (Вариант A) требует одной всего по одному разу. Один лоток, одна протяжка, одна концевая муфта, одно испытание.
Сайт Общая стоимость владения (TCO)—материалы плюс рабочая сила—почти всегда намного ниже для одного “гигантского” кабеля. Не попадайтесь на “Ложную экономию”.”

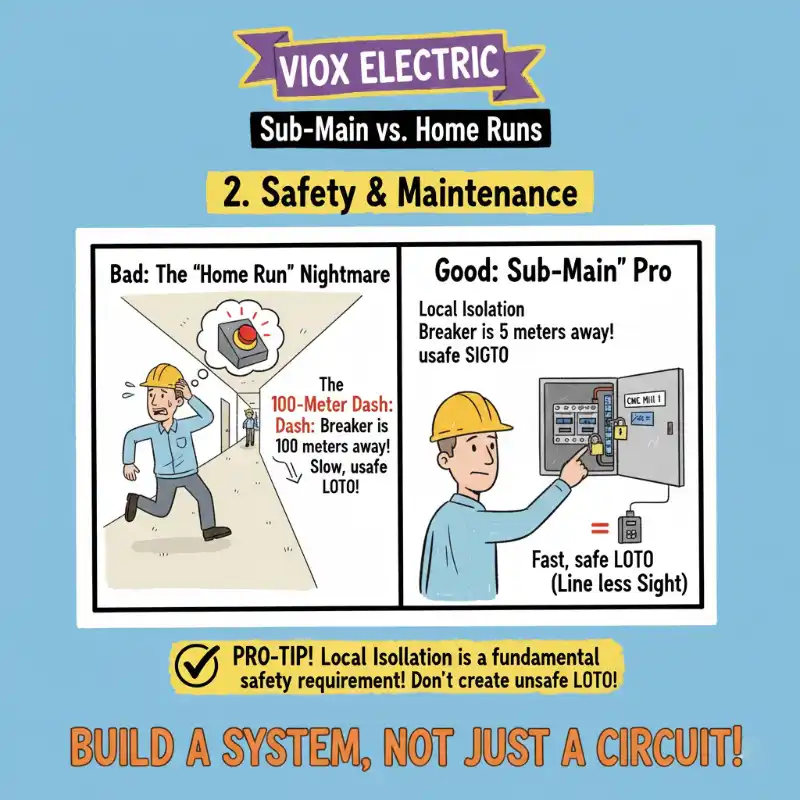

Причина 2: Безопасность и техническое обслуживание (Избегаем “100-метрового забега”)
Это самая важная причина. Именно она отделяет “безопасную” конструкцию от “опасной”.
- “Прямой” кошмар (Вариант B):
Фрезерный станок с ЧПУ выдает ошибку, заклинивая деталь. Оператор нажимает кнопку аварийного останова. Теперь ваш техник по обслуживанию должен выполнить блокировку-маркировку (LOTO), прежде чем он сможет прикоснуться к станку.
Где находится прерыватель?
Он в 100 метрах, в главной распределительной подстанции, спрятанный в массивной панели с 50 другими идентичными автоматическими выключателями. Вашему технику приходится совершить “100-метровый забег”,” молиться, чтобы панель была правильно маркирована, а затем пройти 100 метров обратно. Это медленно, неприятно и является критической точкой отказа LOTO.
- “Подстанция” Pro (Вариант A):
Станок выдает ошибку. Техник поворачивается к Подстанции VIOX на стене цеха, в 5 метрах.
Он открывает четко обозначенную дверцу, отключает автоматический выключатель для “Фрезерного станка с ЧПУ 1” и устанавливает свой замок LOTO.
Он находится “в пределах прямой видимости” своей точки изоляции. Он может видеть панель во время работы. Это краеугольный камень промышленной безопасности.
ПРОФЕССИОНАЛЬНЫЙ СОВЕТ: “Локальная изоляция” - это не “приятное дополнение”; это фундаментальное требование безопасности. Конструкция “прямого” подключения (Вариант B) - это классическая “любительская” конструкция, которая создает неуправляемую и небезопасную процедуру LOTO.

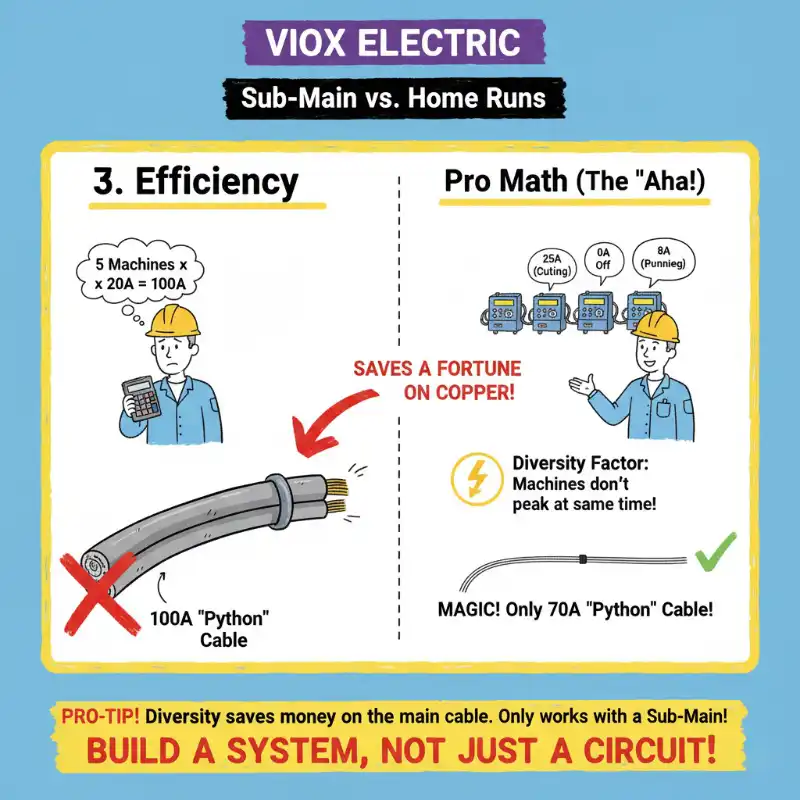

Причина 3: Эффективность (“Магия” коэффициента разнообразия)
Вот “секретное рукопожатие” инженеров-электриков. Именно так план “Подстанции” экономит вам еще больше денег на одной “дорогой” детали: гигантском кабеле.
- “Любительская” математика:
У меня есть 5 станков, которые достигают пика при 20 амперах. (5 x 20A = 100A). Мне, должно быть, нужен “гигантский” кабель на 100A!
- “Профессиональная” математика (“Ага!”):
Каковы шансы, что все 5 станков достигнут своей абсолютной пиковой нагрузки в ту же самую миллисекунду?
Ноль.
Когда Станок A работает под полной нагрузкой (20A), Станок B работает вхолостую (5A), а Станок C выключен (0A). Это называется “Коэффициент использования”.”
Благодаря этому, электрические “Нормы” (такие как IEC 60364) позволяют вам применять “Коэффициент использования”.” Вы не рассчитываете “кабель” на 100A достигают пика сумму; вы рассчитываете его на вероятную одновременную нагрузку.
“Магия”: Возможно, вам понадобится всего лишь кабель на 80A или даже 70A, чтобы безопасно и в соответствии с нормами запитать все станки общей мощностью 100A. Эта “магия” Только работает с конструкцией Sub-Main и экономит вам целое состояние на меди.

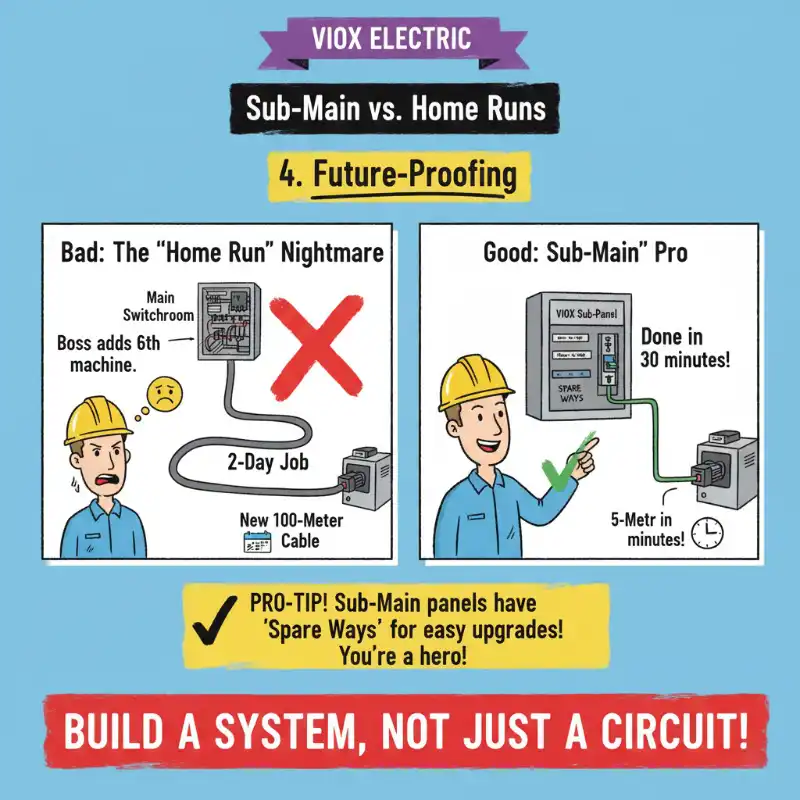

Причина 4: Задел на будущее (“30-минутное обновление”)
Это последний “профессиональный” ход: планирование того, что гарантированно произойдет… изменение.
- “Прямой” кошмар (Вариант B):
Год спустя босс покупает 6-й станок.
Вы стонете. Теперь вам нужно повторить всю кошмар: найти еще один запасной автоматический выключатель в главном щите, расположенном в 100 метрах, заказать 100 м кабеля и запланировать двухдневную работу по его прокладке.
- “Подстанция” Pro (Вариант A):
Босс покупает 6-й станок.
Вы улыбаетесь. Вы открываете Подстанции VIOX (который вы предусмотрительно заказали с несколькими “Запасными местами” / пустыми слотами). Вы “защелкиваете” новый автоматический выключатель VIOX.
Вы прокладываете 5-метровый “маленький змеиный” кабель от локального щита к новому станку.
Вы заканчиваете через 30 минут. Вы герой.
Вывод: Это не “Стиль”, это “Системное мышление”
У вопроса этого ученика был простой ответ:
“5 отдельных линий” (Вариант B) - это “Краткосрочное мышление”.” Это “Ложная экономия”, которая дороже в трудозатратах, менее безопасна для обслуживания, менее эффективна с точки зрения энергопотребления и кошмар для расширения.
“Sub-Main” (Вариант A) - это “Системное мышление”.” Это профессиональная инвестиция в инфраструктуру. Это дешевле (совокупная стоимость владения), безопаснее (локальная изоляция), умнее (коэффициент использования) и гибче (масштабируемость).
Не попадайтесь на “Ложную экономию”. Будьте “профессионалом”, который строит систему, а не просто цепь.
Полный ассортимент конфигурируемых распределительных щитов, корпусов, автоматических выключателей и автоматических выключателей в литом корпусе VIOX - это инструменты, необходимые для создания безопасной, масштабируемой и профессиональной “Системы”. Ознакомьтесь с нашими решениями Sub-Main сегодня.
