Quando falta energia ou um disjuntor desarma, saber exatamente onde sua caixa de distribuição está localizada pode economizar tempo, dinheiro e frustração. Seja qual for o nome, painel elétrico, caixa de disjuntores ou painel de disjuntores, este componente crucial controla toda a eletricidade da sua casa — e todo proprietário deve saber como localizá-lo.
O que é uma caixa de distribuição e por que você precisa encontrá-la
A caixa de distribuição, comumente conhecido como painel elétrico ou caixa de disjuntores, serve como o centro de controle do sistema elétrico da sua casa. O painel de serviço principal normalmente fica localizado no porão ou na área de serviço da casa, embora a localização possa variar significativamente de acordo com o projeto da casa e os códigos de construção locais.
Um painel elétrico controla o fluxo de eletricidade para circuitos específicos da casa e inclui um fusível ou disjuntor de proteção para cada circuito. Pense nele como a central de comando que distribui energia com segurança por toda a sua casa, protegendo-a contra sobrecargas e curtos-circuitos.
Razões comuns para localizar sua caixa de distribuição
Entender quando e por que você precisa acessar seu painel elétrico ajuda a destacar sua importância:
Restauração de energia: O principal motivo para localizar o painel é para religar um circuito. Se um fusível queimou devido a uma tomada sobrecarregada em sua casa, você precisará localizar o painel para substituí-lo e restaurar a energia.
Situações de emergência: Durante inundações, incêndios ou emergências elétricas, você precisa de acesso imediato para desligar a energia de toda a sua casa usando o disjuntor principal.
Manutenção da casa: Qualquer trabalho elétrico em sua casa requer o desligamento de energia de circuitos específicos, que você controla por meio da caixa de distribuição.
Solução de problemas de circuito: Quando as tomadas param de funcionar ou as luzes se apagam em áreas específicas, você precisa identificar e reiniciar os disjuntores desarmados.
Onde fica a caixa de distribuição? Áreas comuns de colocação
Locais internos
Porões e salas de serviço
O painel de serviço principal normalmente fica localizado no porão ou na área de serviço da casa. Essas áreas oferecem fácil acesso e, ao mesmo tempo, mantêm o painel fora de vista durante as atividades diárias.
Garagens:
Se você mora em uma casa, normalmente seu painel elétrico estará localizado do lado de fora da casa ou na garagem. Garagens oferecem acesso conveniente e espaço suficiente para trabalhos elétricos.
Áreas de cozinha e despensa:
O painel elétrico de serviço pode ser instalado em uma despensa embutida ao lado da cozinha ou em um armário de utilidades. Alguns painéis são colocados estrategicamente atrás de eletrodomésticos ou em áreas de serviço da cozinha.

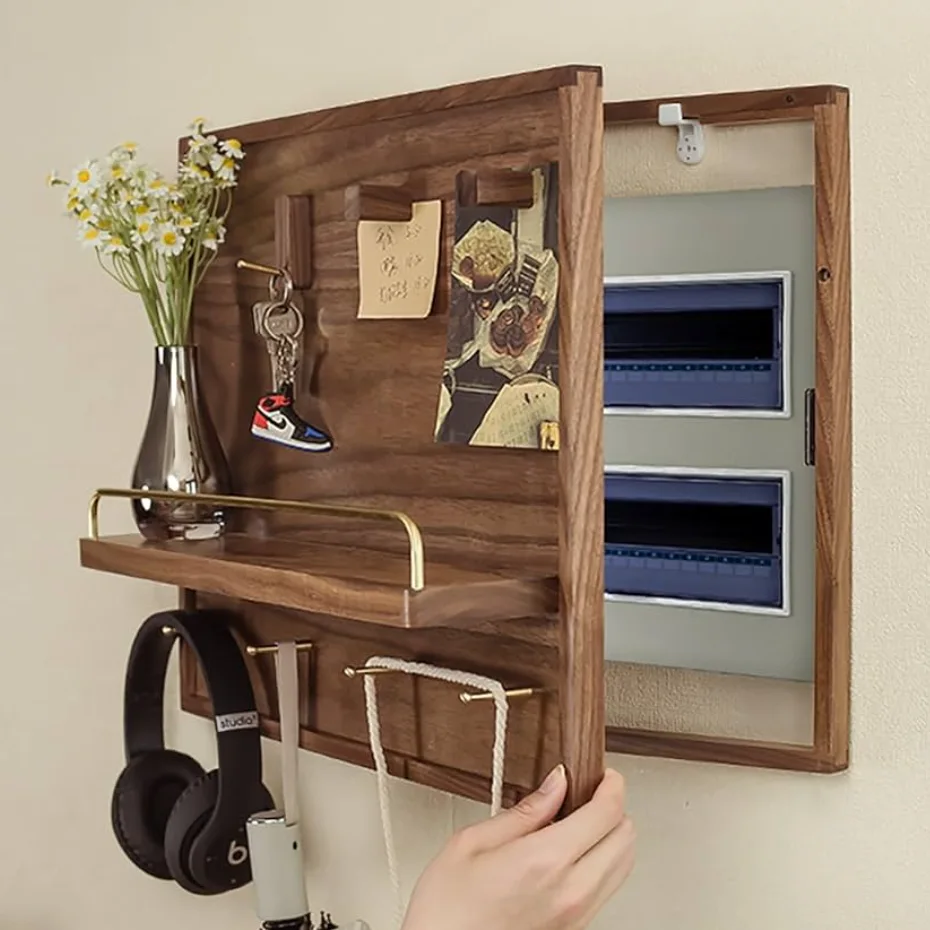

Armários e corredores:
Por razões de estética e segurança, os painéis de disjuntores e as unidades de consumo residenciais normalmente ficam localizados em armários, sótãos, garagens ou porões afastados. No entanto, os códigos de construção proíbem a instalação em armários de roupas.

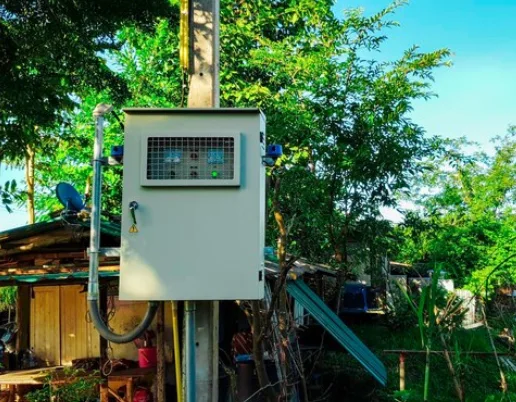

Locais ao ar livre
Paredes externas próximas ao medidor elétrico:
Caixas de disjuntores são comumente encontradas perto do medidor de energia elétrica, geralmente em uma parede externa voltada para a rua ou em uma área designada de utilidades em sua propriedade. Esse posicionamento permite fácil acesso à rede elétrica e desligamento de emergência.
Lateral ou traseira da casa:
Dependendo do layout e das regulamentações locais, eles também podem estar localizados na lateral ou nos fundos da casa. A localização específica geralmente depende da localização do transformador e dos requisitos da concessionária de serviços públicos.
Como encontrar sua caixa de distribuição: guia passo a passo
Etapa 1: saiba o que você está procurando
O painel em si é uma caixa de metal retangular, geralmente fixada nas paredes da sua casa. Este retângulo deve ter uma tampa para que pareça uma parede plana ou uma caixa de metal.
Características visuais:
- Caixa retangular de metal cinza ou preta
- Aproximadamente 14-20 polegadas de largura, 20-40 polegadas de altura
- Porta articulada ou tampa removível
- Geralmente montado rente à parede
- Pode ter etiquetas de advertência ou marcações da empresa de serviços públicos
Etapa 2: Comece com o medidor elétrico
No passado, quando precisei encontrar painéis elétricos, começar do lado de fora, perto do local onde a linha de energia da cidade se conecta à casa, sempre foi um bom lugar para começar a busca.
Siga estas dicas:
- Localize seu medidor elétrico (geralmente do lado de fora)
- O seu painel elétrico principal normalmente fica perto do seu medidor elétrico, que é como a sua concessionária mede a quantidade de eletricidade que você usa
- Uma maneira de encontrar o painel é ir para fora e localizar a saída de água e o cabeçote de serviço no seu telhado. O painel de serviço deve estar diretamente abaixo
- Verifique a parede interna mais próxima do local do medidor
Etapa 3: Pesquise áreas internas comuns
Busca sistemática interna:
- Porão: Verifique as paredes próximas à fundação, especialmente as áreas mais próximas do medidor elétrico
- Garagem: Olhe ao longo das paredes internas e externas, especialmente perto da porta da garagem ou áreas de serviço
- Sala de serviço: Pesquise perto de aquecedores de água, fornos ou equipamentos de lavanderia
- Cozinha: Verifique despensas, armários de utilidades ou áreas atrás de eletrodomésticos
- Corredores: Procure por painéis embutidos nas paredes do corredor
Etapa 4: Verifique se há vários painéis
Às vezes, há também um "subpainel" que controla vários circuitos em uma área diferente. Certifique-se de identificar o painel elétrico principal, que controla a energia de toda a sua casa.
Distinguindo o painel principal dos subpainéis:
- Os painéis principais são geralmente maiores e mais próximos do medidor elétrico
- Se sua casa tiver vários painéis elétricos, o painel elétrico principal normalmente é o mais próximo do seu medidor elétrico.
- O painel principal contém o disjuntor principal que pode desligar a energia de toda a casa
Dicas de segurança para localizar e acessar sua caixa de distribuição
Precauções de segurança
Localize o seu painel elétrico quando estiver claro lá fora ou quando as luzes estiverem acesas. Se você nunca localizou o seu painel e a energia acabar durante a noite, você vai ficar procurando e se atrapalhando com uma lanterna.
Diretrizes essenciais de segurança:
- Nunca toque nos painéis elétricos com as mãos molhadas
- Garanta iluminação adequada ao trabalhar com o painel
- Mantenha a área ao redor do painel livre de itens armazenados
- Se o seu painel elétrico não tiver uma tampa, entre em contato com um eletricista para que ele inspecione e instale uma tampa, especialmente porque um painel descoberto pode ser extremamente perigoso.
Compreendendo os componentes do painel
Depois de localizar sua caixa de distribuição, você verá vários componentes principais:
Disjuntores: Eles são chamados de disjuntores, que ficarão no centro do próprio painel e podem ser mais de 50 ou apenas 10. Esses disjuntores são os "reguladores" de energia da sua casa e desarmam se houver um problema elétrico em qualquer parte da casa.
Disjuntor principal: O interruptor maior, geralmente na parte superior ou inferior, controla a energia de toda a casa.
Etiquetas: Ao lado dos disjuntores pode haver alguma coisa escrita ou um local para escrever, para ajudar a identificar quais disjuntores controlam a energia nas diferentes partes da sua casa ou apartamento.
Requisitos de código e posicionamento adequado da caixa de distribuição
Requisitos do Código Elétrico Nacional (NEC)
NEC 110.26 estabelece que o painel elétrico e os equipamentos devem ser colocados em um local com espaço livre adequado ao redor deles. Deve haver pelo menos 90 cm de espaço livre na frente dos painéis elétricos.
Requisitos de autorização:
- Distância livre frontal: Mínimo de 3 pés de espaço livre
- Distância lateral livre: Pelo menos 30 polegadas em ambos os lados
- Requisitos de altura: A altura da caixa elétrica deve ser de 4 pés de altura (do chão) no mínimo - com uma altura média de 5 a 6 pés
- Operação da porta: A porta do painel deve abrir pelo menos 90 graus
Locais Proibidos
Áreas onde os painéis não podem ser instalados:
- Banheiros ou locais úmidos semelhantes
- Armários de roupas
- Áreas com espaço de trabalho insuficiente
- Locais que podem ser bloqueados por itens armazenados
Solução de problemas: quando você não consegue encontrar sua caixa de distribuição
Verifique os locais específicos dos apartamentos
Se você mora em um apartamento, a localização do seu painel elétrico também pode variar, mas provavelmente fica dentro do apartamento, geralmente na cozinha ou no banheiro.
Procure por painéis ocultos ou disfarçados
Algumas caixas de distribuição podem ser:
- Pintado para combinar com as cores da parede
- Localizado atrás de painéis removíveis
- Posicionado em áreas de utilidade inesperadas
- Escondido em armários embutidos (embora isso viole o código)
Quando chamar um profissional
Se você não conseguir localizar sua caixa de distribuição após uma busca completa, entre em contato com um eletricista licenciado. Ele pode ajudar a identificar a localização do seu painel elétrico e garantir que ele atenda aos códigos de segurança vigentes.
Mantendo o acesso à sua caixa de distribuição
Mantenha a área limpa
Certifique-se de que a área ao redor do painel elétrico esteja livre de objetos. Deve haver 90 cm de espaço livre na frente dos painéis elétricos e a porta deve poder abrir em pelo menos 90 graus.
Garantir a conscientização da família
Certifique-se de que todos na casa saibam a localização da sua caixa elétrica. Você pode fazer um simulado de incêndio com sua família para que todos conheçam os detalhes do seu painel elétrico.
Rotule tudo claramente
Reserve um tempo para etiquetar corretamente cada disjuntor para que os membros da família possam identificar rapidamente qual disjuntor controla áreas ou aparelhos específicos durante emergências.
Conclusão: Assumindo o controle do sistema elétrico da sua casa
Saber onde sua caixa de distribuição está localizada e como acessá-la com segurança permite que você controle o sistema elétrico da sua casa. Seja para religar um disjuntor desarmado, desligar a energia para manutenção ou atender a uma emergência, o acesso rápido ao seu painel elétrico pode evitar que pequenos problemas se tornem grandes.
Principais conclusões:
- A maioria das caixas de distribuição está localizada em porões, garagens, salas de serviço ou do lado de fora, perto do medidor elétrico.
- Priorize sempre a segurança ao localizar e acessar painéis elétricos
- Mantenha a distância adequada e certifique-se de que os membros da família saibam a localização do painel
- Entre em contato com profissionais quando precisar de ajuda para localizar ou trabalhar com sistemas elétricos
Seguindo este guia, você nunca mais precisará se perguntar "onde fica a caixa de distribuição". Reserve alguns minutos hoje mesmo para localizar seu painel elétrico, testar seus conhecimentos sobre seus componentes e garantir que sua família esteja preparada para qualquer situação elétrica que possa surgir.
Perguntas frequentes sobre a localização das caixas de distribuição
É possível colocar um painel elétrico em um quarto?
De acordo com o NEC, painéis elétricos são permitidos dentro dos quartos, mas é aconselhável que os proprietários coloquem as camas a uma distância razoável da caixa de disjuntores. Embora não seja proibido pelo código, muitos proprietários preferem mover os painéis para fora dos quartos por razões estéticas e de segurança.
É seguro ter um painel elétrico em um armário?
A NEC 240.24(D) estabelece que dispositivos de sobrecorrente não devem ser instalados próximos a materiais facilmente inflamáveis, como armários de roupas. No entanto, armários de utilidades ou de armazenamento que não contenham materiais inflamáveis podem ser aceitáveis, desde que atendam aos requisitos de distância.
É possível instalar painéis elétricos em banheiros?
A NEC 240.24(E) estabelece que, em unidades habitacionais, dormitórios e quartos ou suítes de hóspedes, dispositivos de sobrecorrente não devem ser instalados nos banheiros. Isso é estritamente proibido por razões de segurança, devido à umidade e à potencial exposição à água.
Quais são os requisitos mínimos de espaço livre ao redor de um painel elétrico?
A NEC 110.26 estabelece que o painel elétrico e os equipamentos devem ser colocados em um local com espaço livre adequado ao redor. Deve haver pelo menos 90 cm de espaço livre na frente dos painéis elétricos. Requisitos adicionais incluem:
- Mínimo de 30 polegadas de folga lateral
- A porta do painel deve abrir pelo menos 90 graus
- Altura livre adequada (mínimo 6,5 pés)
Quanto custa para mover um painel elétrico?
O custo médio para mover um painel elétrico gira em torno de $1.500 a $2.000. Essa despesa significativa se deve às complexas modificações na fiação e à necessidade de licenças e instalação profissional.
Os painéis elétricos podem ser instalados do lado de fora?
Sim, os painéis elétricos podem ser instalados ao ar livre, mas requerem invólucros à prova de intempéries e proteção adequada contra os elementos. Caixas de disjuntores são comumente encontradas perto do medidor de energia elétrica, geralmente em uma parede externa voltada para a rua ou em uma área de serviço designada em sua propriedade.
Qual é a altura necessária para instalação do painel elétrico?
A altura não deve ser superior a 2 metros nem inferior a 1,20 m, com uma folga de 30 cm de cada lado do medidor. Isso garante que o painel seja acessível a adultos e, ao mesmo tempo, seguro para crianças.
E se eu não conseguir encontrar o painel elétrico do meu apartamento?
Se você mora em um apartamento, a localização do seu painel elétrico também pode variar, mas provavelmente fica dentro do apartamento, geralmente na cozinha ou no banheiro. Verifique armários de utilidades, corredores ou entre em contato com a administração do seu prédio para obter assistência.
Existem outros locais proibidos para painéis elétricos?
Um painel não pode ser instalado: 1) Onde estiver exposto a danos físicos, 2) Perto de materiais facilmente inflamáveis, 3) Em banheiros, 4) Sobre degraus. Além disso, os painéis não podem ser instalados em paredes resistentes ao fogo ou em áreas que não atendam aos requisitos de distância.
Posso instalar um painel elétrico na minha lavanderia?
Ao contrário dos armários de roupas, não há uma disposição específica na NEC que proíba a instalação de um painel elétrico em um depósito, incluindo lavanderias. No entanto, é necessário garantir espaço suficiente ao redor de lavadoras e secadoras e que a área atenda a todos os requisitos de segurança.
Preciso de autorização para mover meu painel elétrico?
Como estender ou encurtar fios em casa é uma tarefa complexa, você provavelmente precisará de uma autorização da prefeitura local. Você também precisará entrar em contato com a empresa de energia elétrica para garantir que a mudança seja segura.
Por que devo saber onde meu painel elétrico está localizado?
Certifique-se de que todos na casa saibam a localização da sua caixa elétrica. Você pode fazer um simulado de incêndio com sua família para que todos conheçam os detalhes do seu painel elétrico. Esse conhecimento é crucial para situações de emergência, falta de energia e manutenção de rotina.
