Relé de Monitorização de Tensão: Princípio de Funcionamento, Esquema de Ligação e Aplicações

Escrito por

em

Um relé de monitorização de tensão mede uma alimentação AC ou DC e altera o seu contacto de saída quando ocorre uma condição configurada. Dependendo do modelo exato, pode detetar subtensão, sobretensão, perda de fase, sequência de fase incorreta ou desequilíbrio de tensão. O relé normalmente não não desliga diretamente um motor ou alimentador. Em vez disso, o seu contacto de saída controla a bobina de um contactor, a entrada de disparo de um disjuntor, a entrada de um controlador lógico programável (PLC), um alarme ou um interbloqueio que executa a ação necessária.

A aplicação correta requer, portanto, três decisões distintas: que tensão é medida, que condição altera a saída do relé e que dispositivo externo atua sobre esse sinal.

Principais conclusões

  • Um relé de monitorização é um dispositivo de medição e controlo, não sendo normalmente um dispositivo de comutação de potência.
  • COM, NCe NÃO descrevem os contactos no seu estado normal, desenergizado; a lógica de estado saudável ainda depende do princípio de funcionamento do relé.
  • Os números de terminal de comutação comuns ao estilo IEC incluem 11-12-14 ou 15-16-18, mas a folha de dados e o esquema exatos têm sempre prioridade.
  • Dispositivos monofásicos geralmente monitoram F-N, F1-F2, ou +/-, dependendo do modelo e do circuito.
  • Dispositivos trifásicos geralmente monitoram F1-F2-F3; uma conexão de neutro é necessária apenas para modelos e funções projetados para F1-F2-F3-N sistemas.
  • A perda de fase em um motor trifásico em funcionamento pode causar falhas por funcionamento monofásico, sobrecorrente e superaquecimento. A resposta de proteção normal é parar ou impedir a partida do equipamento.
  • As configurações de limite, histerese, atraso, memória e reinicialização devem corresponder à carga e ao comportamento do sistema, e não a um valor universal da internet.

O que é um relé de monitoramento de tensão?

Um relé de monitoramento de tensão é um dispositivo de controle industrial que supervisiona uma ou mais tensões e fornece uma saída discreta quando a condição medida está normal ou com falha. É frequentemente montado em trilho DIN dentro de um painel de controle, embora existam outros formatos de montagem.

A categoria do produto inclui várias funções diferentes:

Função de monitoramento O que ele avalia Resposta de controle típica
Subtensão Tensão abaixo de um limite inferior configurado Desarmar um contator, bloquear uma partida ou emitir um alarme após qualquer atraso
Sobretensão Tensão acima de um limite superior configurado Alterar a saída de controle ou sinalizar um sistema de supervisão
Perda de fase Uma fase ausente ou abaixo do critério de detecção do dispositivo Parar ou inibir uma carga trifásica
Sequência de fase Ordem incorreta de L1, L2 e L3 Impedir o arranque de um motor sensível à direção
Desequilíbrio de tensão A diferença entre as tensões de fase excede um limite configurado Paragem ou alarme antes de uma operação desequilibrada prolongada
Monitorização por janela A tensão deve permanecer entre os limites inferior e superior Manter a saída no seu estado saudável apenas dentro da janela aceite

Nem todo relé de monitoramento desempenha todas as funções. A família K8AK-PM da Omron, por exemplo, é descrita para monitoramento de tensão trifásica, sequência de fase e perda de fase, enquanto a ABB oferece diferentes variantes trifásicas com combinações de sobretensão, subtensão, falha de fase, desequilíbrio e monitoramento de sequência. A seleção deve começar pelas funções exatas necessárias.

Princípio de Funcionamento do Relé de Monitoramento de Tensão

O princípio de funcionamento prático pode ser dividido em três camadas.

1. Medição

Os terminais de detecção são conectados à grandeza elétrica que deve ser supervisionada. Um dispositivo monofásico pode medir a tensão fase-neutro, fase-fase ou tensão CC. Um dispositivo trifásico pode medir tensões fase-fase, tensões fase-neutro ou ambas, dependendo do seu circuito e da configuração do sistema de fiação.

Alguns relés são alimentados diretamente pelo circuito medido. Outros utilizam terminais de alimentação separados, tais como A1/A2 e entradas de medição separadas. Esta distinção afeta o que acontece se o circuito de medição ou a alimentação de controle auxiliar desaparecer.

2. Avaliação

A eletrónica interna compara o valor medido com os critérios configurados. A lógica pode incluir:

  • um limiar de subtensão;
  • um limiar de sobretensão;
  • uma janela superior e inferior;
  • deteção de sequência de fases ou perda de fase;
  • um limiar de desequilíbrio;
  • atrasos de arranque, disparo ou recuperação;
  • histerese entre os pontos de disparo e de reposição;
  • comportamento de rearme automático ou travado/rearme manual.

Os LEDs ou o visor do painel frontal podem indicar alimentação, status do relé, tensão medida ou um código de falha. O significado de cada indicação é específico do modelo.

Ação de saída

Após a condição de falha satisfazer a lógica de temporização configurada, o relé altera o estado do seu contato de saída. Esse contato seco então comuta um circuito de controle. Ele pode desenergizar a bobina de um contator, sinalizar um CLP, energizar um alarme ou operar um circuito de disparo de disjuntor aprovado.

Essa separação é importante. O contato do relé de monitoramento deve ser dimensionado para a carga de controle e a categoria de utilização, mas não é automaticamente dimensionado para comutar a corrente do motor ou do alimentador protegido.

Lógica de Contato de Saída: COM, NF e NA

Uma saída unipolar de dois sentidos (SPDT) possui três terminais:

Contacto Significado no estado normal, desenergizado Exemplos comuns no padrão IEC
COM Contato móvel comum 11 ou 15
NC Normalmente fechado para o COM 12 ou 16
NÃO Normalmente aberto a partir do COM 14 ou 18

Para um contato 11-12-14 de comutação comum:

Relé desenergizado:

Os termos “normal”, “NO” e “NC” referem-se ao estado mecânico desenergizado — não automaticamente a “alimentação saudável” ou “falha”. Para saber qual contato fecha durante a operação normal, consulte o diagrama funcional.

Princípio de circuito fechado

Muitas aplicações orientadas à proteção energizam o relé de saída enquanto a alimentação monitorada está saudável. Uma falha persistente faz com que a saída seja desenergizada. A ABB documenta este princípio de circuito fechado para o seu relé de monitoramento de fase CM-PFS: fases corretas energizam as saídas após o atraso de inicialização, enquanto a falha de fase ou sequência incorreta as desenergiza.

Esta arquitetura pode ser consciente de falhas (fail-aware), pois a perda da tensão de controle, a perda da tensão de monitoramento, um condutor de controle rompido ou uma falha de tensão detectada podem desarmar o contator. O circuito de controle completo ainda deve ser projetado de modo que o estado resultante seja seguro para a máquina.

Princípio de circuito aberto

Alguns dispositivos ou funções selecionadas energizam uma saída quando a falha ocorre. Isso pode ser apropriado para um sinal de alarme, mas a perda da alimentação do relé pode deixar a saída de falha inativa. Não deduza o princípio de operação apenas pelos números dos terminais.

Diagrama de fiação do relé de monitoramento de tensão monofásico

O seguinte é um conceito de controlo genérico, não um substituto para um diagrama de produto.

ALIMENTAÇÃO MONITORIZADA

Nesta disposição comum de circuito fechado, o contacto de estado saudável do relé de monitorização completa o circuito da bobina do contactor. Se a tensão sair da janela permitida por um período superior ao atraso configurado, a saída de monitorização desativa-se e o contactor abre o circuito de carga.

Antes da cablagem, responda a estas perguntas a partir da folha de dados exata:

  1. O dispositivo mede F-N, F1-F2, ou CC +/-?
  2. O dispositivo é autoalimentado pelo circuito de medição, ou necessita de A1/A2 alimentação auxiliar?
  3. Qual par de saída é fechado quando a tensão monitorada está normal?
  4. O contato de saída é adequado para a tensão da bobina do contator, corrente de partida e categoria de utilização?
  5. O relé reinicia automaticamente após a recuperação da tensão ou o circuito de controle requer uma reinicialização manual?

Não presuma que todo relé monofásico é limitado a 230 V. As gamas de produtos incluem diferentes faixas de medição em CA e CC; selecione o modelo real com base na tensão do sistema e nos limites necessários.

Diagrama de ligação do relé de monitoramento de tensão trifásica

Um relé de monitoramento trifásico típico detecta as fases a montante do contator para que possa impedir a partida quando a alimentação de entrada estiver instável e desarmar o contator caso ocorra uma falha monitorada.

CIRCUITO DE POTÊNCIA

Limites importantes:

  • Um relé de três fios projetado para F1-F2-F3 não deve ser convertido em um esquema de medição de quatro fios por improvisação.
  • Um dispositivo de quatro fios F1-F2-F3-N pode usar o neutro para alimentação, medição fase-neutro ou ambos. Siga o seu diagrama.
  • A sequência de fase correta é determinada pela ordem nos terminais de detecção do relé. Inverter duas fases altera a sequência detectada.
  • A perda de fase pode ser mais difícil de detectar após o motor estar em funcionamento, pois um motor em rotação pode gerar uma tensão de retorno na fase ausente. Use um relé cujo comportamento de perda de fase declarado seja adequado à aplicação.
  • A perda de uma fase não representa uma vantagem de continuidade para um motor trifásico. O funcionamento contínuo em monofase pode produzir corrente e aquecimento excessivos, portanto, o objetivo habitual é a parada rápida ou a inibição da partida.

Para funções trifásicas específicas do modelo e opções de sistema de cabeamento, consulte o Guia do relé de monitoramento de tensão trifásico VIOX FCP18.

Como um relé de monitoramento de tensão controla um contator

O contator separa o circuito de decisão de baixa potência do circuito de potência.

MEDIÇÃO              DECISÃO               AÇÃO

A saída do relé de monitoramento é comumente colocada em série com a bobina do contator e permissivos de controle comuns, como um botão de parada, contato NF de relé de sobrecarga, pressostato ou saída de CLP. Todas as condições necessárias devem estar íntegras antes que a bobina possa ser energizada. Qualquer parada de emergência ou outra função relacionada à segurança deve manter a arquitetura, os componentes, os diagnósticos e o nível de desempenho exigidos pelo projeto de segurança da máquina; um relé de monitoramento padrão não é um relé de segurança.

Ao selecionar a interface:

  • combine a tensão da bobina do contator com a alimentação de controle;
  • verifique a capacidade nominal do contato do relé de monitoramento para o regime de utilização CA ou CC da bobina, não apenas um valor de amperagem resistiva;
  • utilize um relé de interface quando o contato de monitoramento não puder comutar a bobina diretamente;
  • considere uma supressão de transientes de bobina adequada, especialmente para bobinas CC, sem comprometer o tempo de desativação necessário;
  • preserve o comportamento de partida manual e anti-reinício automático quando a avaliação de risco da máquina o exigir;
  • não utilize o contato de monitoramento como substituto para um circuito de segurança de parada de emergência ou função de proteção com classificação de segurança.

Para o lado de comutação de potência, o guia VIOX para cabeamento de contatores modulares explica os terminais de bobina A1/A2 e a separação dos contatos principais com mais detalhes.

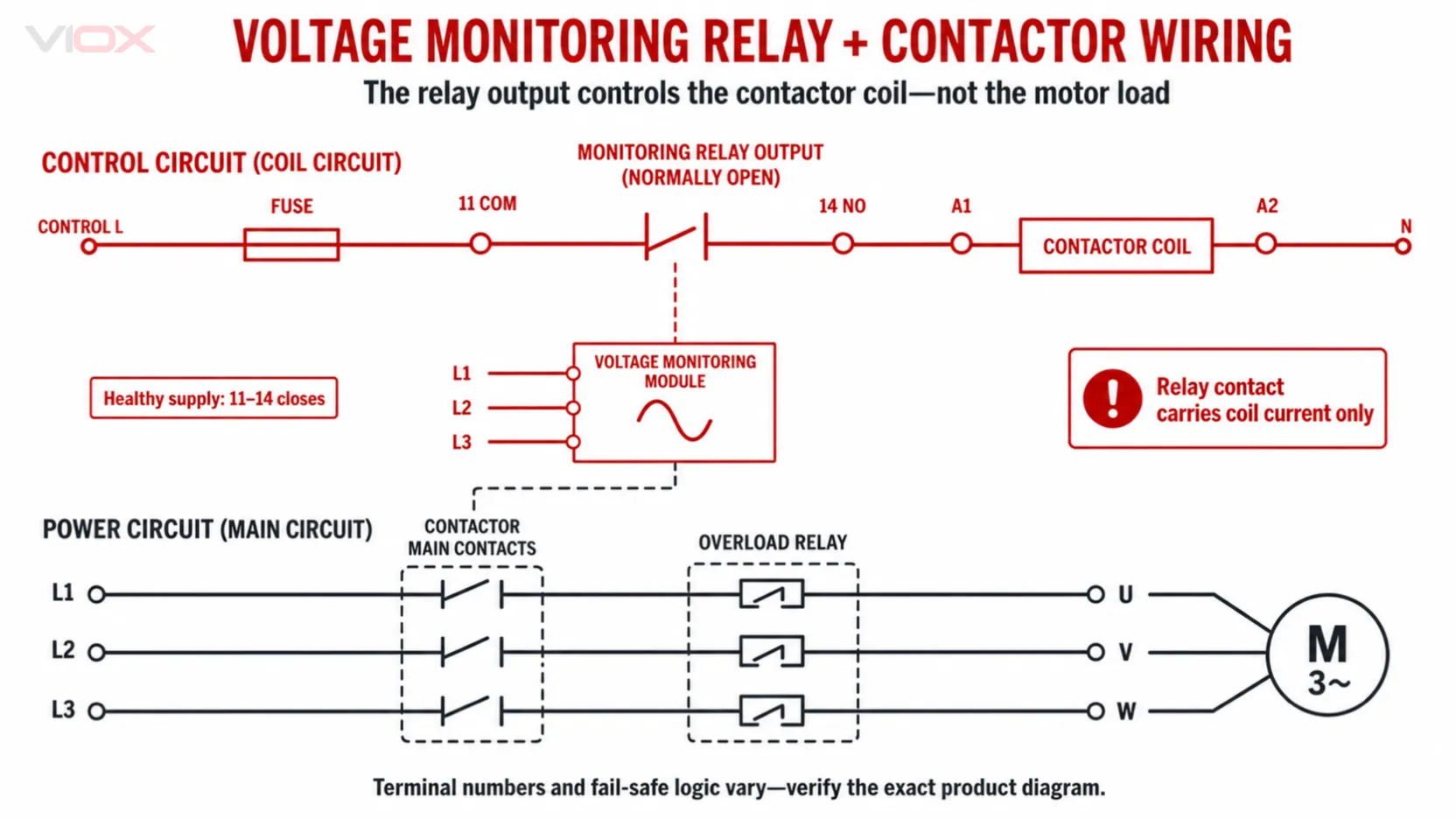

Three-phase voltage monitoring relay wiring diagram controlling a contactor coil and motor circuit

Quais falhas um relé de monitoramento de tensão pode detectar?

Sobretensão e subtensão

O relé compara a tensão com um limite superior, um limite inferior ou ambos. Uma excursão de tensão deve, geralmente, persistir durante o atraso de disparo configurado antes que a saída mude, embora algumas falhas graves ou especiais possam ter uma regra de resposta separada.

Perda de fase

O monitoramento de perda de fase detecta uma fase ausente ou suficientemente reduzida de acordo com o método de medição do produto. Para motores, o objetivo é normalmente impedir a partida ou interromper a operação antes que a operação monofásica produza condições prejudiciais de corrente e temperatura.

Sequência de fase incorreta

Um relé de sequência de fase verifica a ordem das três entradas de fase. Uma sequência incorreta pode inverter um motor sensível à direção. O relé normalmente impede que o contator seja energizado até que a ordem de entrada seja corrigida.

Desequilíbrio ou assimetria de tensão

Uma função de desequilíbrio compara as tensões de fase usando o método de cálculo declarado do modelo. Se a assimetria calculada exceder o limite configurado pelo atraso necessário, a saída muda de estado. Não presuma que todo relé trifásico mede o desequilíbrio, ou que todos os fabricantes usam uma fórmula idêntica.

O que não substitui

Um relé de monitoramento de tensão padrão não fornece automaticamente:

  • proteção contra sobrecarga de motor ou rotor bloqueado;
  • proteção contra curto-circuito;
  • proteção contra surtos;
  • proteção contra corrente residual ou falta à terra;
  • monitoramento de isolamento;
  • funções de relé de segurança;
  • balanceamento de células de bateria ou sistema de gerenciamento de bateria (BMS);
  • proteção de interface de código de rede para uma central geradora;
  • lógica de controlo de bateria de veículo elétrico ou circuito de interbloqueio de alta tensão.

Alguns dispositivos especializados combinam várias funções, mas a folha de dados exata e o âmbito da certificação devem estabelecê-las.

Limiar, Histerese, Atraso de Disparo e Definições de Reinicialização

As definições devem ser derivadas da gama de tensão permitida do equipamento, do comportamento da alimentação, do risco do processo e das funções do relé de monitorização.

Limiar

O limiar é a tensão ou percentagem na qual o relé reconhece uma condição de falha. Um relé de janela possui limiares inferior e superior. Utilize a especificação do equipamento protegido e os requisitos de projeto aplicáveis; não copie uma definição genérica sem verificar a tensão nominal e a tolerância de carga.

Histerese

A histerese separa o ponto de disparo do ponto de recuperação, evitando comutações repetidas quando a tensão flutua perto de um limiar.

Apenas exemplo ilustrativo:

Limiar de disparo por subtensão = 90 V

O relé real pode expressar a histerese em volts, como uma porcentagem do limiar ou como uma porcentagem da tensão nominal. A orientação do RM22UA da Schneider Electric demonstra o mesmo princípio: o nível de recuperação é compensado em relação ao limiar de disparo para que pequenas flutuações não causem ciclos repetidos de disparo/rearme.

Atraso de disparo

Um atraso de disparo filtra perturbações curtas. Pouco atraso pode causar paradas incômodas; muito atraso pode expor a carga a uma condição inaceitável. Alguns relés fornecem atrasos diferentes para sobretensão, subtensão, desequilíbrio, partida ou recuperação. A perda de fase e a sequência incorreta podem usar uma resposta fixa ou imediata em certos produtos.

Atraso de partida ou energização

Este atraso permite que a alimentação se estabilize após a aplicação da energia antes que a saída entre em seu estado normal. É diferente do atraso aplicado após um sistema em funcionamento cruzar um limiar de falha.

Reset automático

Com rearme automático, o relé retorna ao seu estado de saída normal após a tensão recuperar além do limite de rearme e qualquer atraso de recuperação expirar. Se o circuito do contator permitir o reinício automático, a carga pode iniciar novamente sem um comando do operador. Decida se esse comportamento é aceitável antes de utilizá-lo.

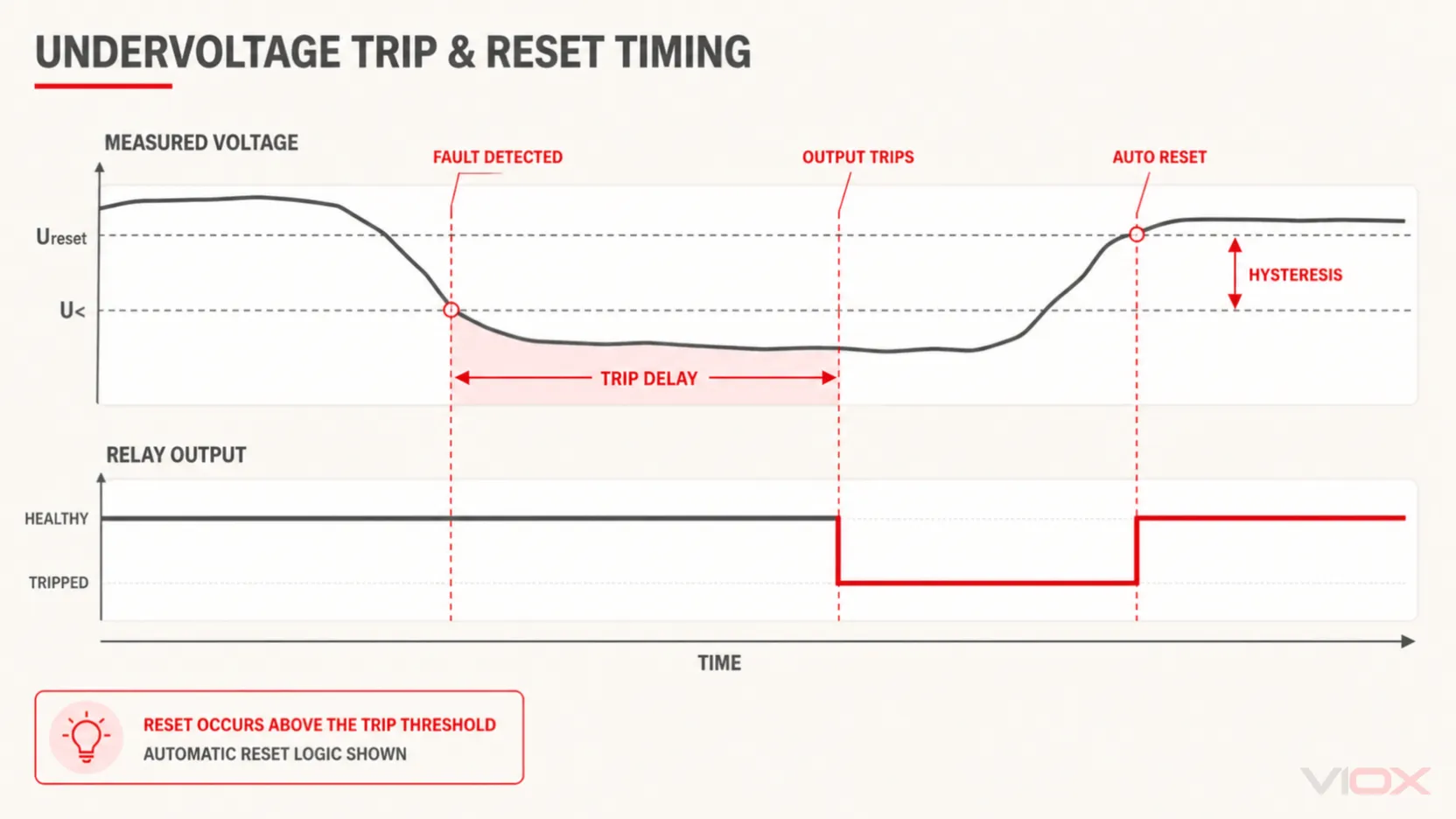

Voltage monitoring relay timing diagram showing undervoltage threshold, trip delay, hysteresis, and automatic reset

Rearme manual ou memória

Uma função de travamento ou memória retém a falha até que um comando de reinicialização seja dado. Nem todo relé de monitoramento inclui esta função. A reinicialização manual também pode ser implementada no circuito de controle do contator externo, mesmo quando o próprio relé de monitoramento reinicia automaticamente.

Relés de monitoramento monofásicos vs. trifásicos

Ponto de seleção Relé monofásico Relé trifásico
Entradas típicas F-N, F1-F2, ou CC +/-, dependendo do modelo F1-F2-F3 ou F1-F2-F3-N
Funções principais Monitoramento de sobretensão, subtensão ou janela Limites de tensão mais perda de fase, sequência e desequilíbrio dependentes do modelo
Cargas típicas Fontes de controle, bombas monofásicas, compressores, HVAC, equipamentos sensíveis Motores trifásicos, bombas, ventiladores, compressores, esteiras transportadoras, alimentadores de máquinas
Risco principal de seleção Faixa de medição ou alimentação incorreta Sistema de cabeamento incorreto, requisito de neutro ausente ou função de fase ausente
Limite de tensão Definido pelo modelo exato; não universalmente 230 V Definido pelo modelo exato; não universalmente 415 V

As informações da gama atual da ABB ilustram por que as definições de tensão fixa não são fiáveis: a sua família trifásica CM-MPS/N inclui níveis de tensão nominal até 820 V AC. Isso não torna todos os relés da ABB ou VIOX adequados para essa tensão; demonstra que o modelo do produto, e não as palavras “monofásico” ou “trifásico”, determina a gama de medição.

Relés de Monitorização de Tensão AC vs DC

Um relé de monitorização AC pode utilizar medição RMS, lógica relacionada com a frequência ou funções de fase. Um relé de monitorização DC observa a tensão DC definida pela polaridade e pode destinar-se a fontes de alimentação de controlo, sistemas de telecomunicações, circuitos de controlo com bateria de reserva ou outras aplicações DC limitadas.

Verifique estes pontos antes de selecionar um modelo AC/DC ou DC:

  • tipo e gama de tensão medida;
  • requisitos de polaridade;
  • se os circuitos de medição e de alimentação partilham uma referência comum;
  • tensão máxima de medição contínua;
  • faixa de limite superior/inferior;
  • capacidades de comutação CA e CC dos contatos de saída;
  • comportamento de reset e memória;
  • isolamento entre circuitos de medição, alimentação e saída;
  • aprovações específicas da aplicação ou requisitos do equipamento.

Um relé de subtensão CC simples pode supervisionar a tensão geral do barramento, mas não é um BMS. Ele não estabelece monitoramento de nível de célula, balanceamento, proteção de temperatura, cálculo do estado de carga, diagnóstico de contatores ou comportamento de segurança funcional, a menos que a documentação do produto declare explicitamente o contrário.

Onde usar um relé de monitoramento de tensão

Use um relé de monitoramento de tensão quando uma decisão de controle de equipamento depender da qualidade ou disposição da tensão de entrada e a comutação principal for realizada por outro dispositivo adequado.

As aplicações típicas incluem:

  • Painéis de controlo de motores: impedem o arranque ou param um motor em caso de perda de fase, sequência incorreta, tensão inaceitável ou desequilíbrio, enquanto um relé de sobrecarga gere a sobrecorrente do motor.
  • Bombas e compressores: inibem o funcionamento durante condições de alimentação instáveis e coordenam-se com controlos de pressão, nível ou processo.
  • Equipamento AVAC: supervisionam a alimentação de compressores, ventiladores e bombas trifásicas através do circuito de controlo do contactor.
  • Transportadores e máquinas-ferramentas: bloqueiam o funcionamento se a ordem das fases produzir uma rotação inversa ou se a alimentação estiver fora dos limites do equipamento.
  • Transferência automática e controlo de geradores: fornecer uma entrada de tensão estável para a lógica de transferência ou do controlador quando o projeto do dispositivo e do sistema suportar esse uso.
  • Supervisão da alimentação de controle: sinalizar um CLP ou alarme quando uma alimentação de controle CA ou CC sair da faixa aceitável.
  • Quadros de distribuição prediais e industriais: fornecer um alarme de contato seco ou permissivo para um alimentador ou grupo de equipamentos supervisionado.

Para interfaces de energia solar, armazenamento, carregamento de veículos elétricos ou gerador-rede, não presuma que um relé de tensão genérico satisfaça os requisitos específicos da aplicação para rede, anti-ilhamento, bateria, automotivos ou de segurança funcional. Utilize equipamentos projetados e aprovados para a função real do sistema.

Lista de verificação para seleção de relé de monitoramento de tensão

Item de seleção Pergunta a responder Evidência necessária
Sistema Monofásico, trifásico a três fios, trifásico a quatro fios ou CC? Esquema elétrico e dados nominais do sistema
Faixa de medição Qual a tensão mínima e máxima que pode ocorrer? Tolerâncias do sistema e folha de dados exata do relé
Funções de monitoramento Subtensão/sobretensão, perda de fase, sequência, desequilíbrio ou janela? Avaliação de risco do equipamento e tabela de funções
Arquitetura de alimentação Autoalimentado ou alimentação auxiliar separada? Diagrama de terminais e projeto de alimentação de controle
Lógica de saída Energizado em operação normal, energizado em falha ou selecionável? Diagrama de função/temporização
Contacto de saída Pode comutar a bobina do contator ou a carga de entrada? Classificação de utilização CA/CC e dados da bobina
Configurações Quais são os limiares, a histerese e os atrasos necessários? Limites do equipamento e plano de comissionamento
Reiniciar Lógica de reinicialização automática, manual, remota ou externa? Requisitos de segurança do processo e de reinicialização
Indicação Quais estados de falha e de relé devem estar visíveis ou ser reportados? Requisitos do operador e de PLC/SCADA
Normas Qual norma de produto, certificação ou aprovação de projeto se aplica? Certificado exato e requisitos do projeto adotado
Instalação Espaço em trilho DIN, terminais, invólucro, temperatura, altitude e cabeamento? Instruções de instalação do fabricante

Não aprove um substituto apenas porque sua faixa de tensão e número de contatos parecem semelhantes. O princípio de operação, funções de fase, temporização de saída, disposição dos terminais e aprovações podem diferir.

Procedimento de Comissionamento

Apenas pessoal qualificado deve trabalhar em equipamentos elétricos energizados. Isole a instalação e verifique a ausência de tensão antes de alterar a fiação.

  1. Confirme o modelo: Verifique o número da peça completo, faixa de medição, tipo de alimentação, configuração de fase, contato de saída e função pretendida.
  2. Verifique a fiação de acordo com o diagrama exato: Confirme os terminais de detecção, alimentação auxiliar, requisitos de neutro, atribuições COM/NF/NA e circuito da bobina do contator.
  3. Registar as definições: Documentar os limiares, a histerese, o atraso de arranque, o atraso de disparo, o modo de reposição e qualquer função de memória.
  4. Verificar o estado de funcionamento: Aplicar uma alimentação conhecida e aceitável e verificar os LEDs, os valores apresentados, o estado do contacto de saída e o comportamento do contactor.
  5. Testar cada falha necessária: Utilizar um método ou fonte de teste aprovado para simular subtensão, sobretensão, perda de fase, sequência incorreta ou desequilíbrio, conforme aplicável. Não criar falhas sob tensão perigosas removendo condutores sob carga.
  6. Medir a resposta e a recuperação: Verificar se o disparo e a reposição ocorrem nos níveis pretendidos e após os atrasos pretendidos.
  7. Verificar o comportamento de reinicialização: Confirmar se a máquina permanece parada, reinicia automaticamente ou requer um comando do operador após o restabelecimento da tensão.
  8. Restaurar e documentar: Retornar todas as conexões de teste ao normal, fixar as configurações sempre que possível e registrar os resultados para manutenção.

Solução de problemas em um relé de monitoramento de tensão

Sintoma Causa provável O que verificar Direção corretiva
O relé não apresenta indicação Falta de alimentação, modelo de tensão incorreto, fusível de controle queimado ou conexão A1/A2 incorreta Medir a alimentação nos terminais especificados e comparar com a placa de identificação Restaure a alimentação de controle correta ou corrija o modelo/cabeamento
O relé indica funcionamento normal, mas o contator não é energizado Par NA/NF incorreto, circuito de parada/sobrecarga aberto, tensão da bobina incorreta ou capacidade de saída inadequada Rastreie a tensão através do COM e do contato saudável até A1; verifique o retorno em A2 Corrija o circuito de controle; utilize um relé de interface, se necessário
O contator desliga repetidamente Tensão próxima ao limite, histerese insuficiente, atraso muito curto, conexão solta ou alimentação instável Registre todas as tensões de fase e o estado da saída ao longo do tempo Corrija a alimentação/conexão ou ajuste as configurações dentro dos limites do equipamento
A falha de fase persiste após a verificação da fiação Sequência de fase incorreta, neutro ausente em um modelo de quatro fios, versão de tensão nominal errada ou tensão do motor alimentada inversamente Compare a ordem dos terminais e as tensões medidas com o diagrama funcional Corrija a sequência de fase/modelo/fiação; verifique a adequação da detecção de perda de fase
O relé nunca dispara durante um teste Terminais monitorados incorretos, função desativada, limite fora da faixa de teste, atraso excessivo ou lógica de saída mal compreendida Verifique o valor real medido, as configurações, o modo de temporização e o estado do contato Configuração correta e repetição com um método de teste aprovado
A carga reinicia inesperadamente após a recuperação da tensão Rearme automático mais um comando de contator mantido Revisar o modo de rearme do relé e a lógica de selo/controle Adicionar rearme manual ou lógica de travamento onde exigido pela avaliação de risco
O alarme do CLP está invertido Entrada NA/NF selecionada incorretamente ou a lógica do CLP assume o estado de integridade oposto Testar a entrada com o relé energizado, desenergizado e sem alimentação Escolha uma lógica de contato com falha segura (fail-aware) e atualize a documentação do CLP.

Se o relé se comporta corretamente por si só, mas o equipamento não responde, separe o diagnóstico em: entrada de medição, lógica do relé, contato de saída, bobina do contator, contatos de potência principais, proteção contra sobrecarga e carga. Testar toda a cadeia como um único dispositivo frequentemente oculta a falha real.

Perguntas Frequentes

O que faz um relé de monitoramento de tensão?

Ele mede uma condição de tensão CA ou CC especificada e altera uma saída de controle quando os critérios configurados de operação normal ou falha são atendidos. Dependendo do modelo, ele pode monitorar subtensão/sobretensão, perda de fase, sequência de fase ou desequilíbrio.

Um relé de monitoramento de tensão desconecta a carga diretamente?

Geralmente não. Um relé de monitoramento para trilho DIN geralmente altera um contato de controle seco. Um contator, circuito de disparo de disjuntor, CLP ou outro dispositivo externo realiza a ação principal de comutação. A comutação direta só é permitida quando o contato de saída específico possui classificação e aprovação para esse tipo de carga.

Como devo conectar os terminais 11, 12 e 14?

Em uma convenção comum de comutação IEC, 11 é COM, 12 é NC, e 14 é NO. Outros relés podem usar 15-16-18 ou uma numeração diferente. Verifique o diagrama impresso no próprio dispositivo antes da cablagem.

O contactor deve utilizar o contacto de relé NO ou NC?

Depende do princípio de funcionamento do relé e do estado de segurança exigido. Muitos projetos de proteção de circuito fechado utilizam o contacto que apenas permanece fechado enquanto o relé está alimentado e a alimentação está estável, de modo que uma falha ou perda de energia do relé desativa o contactor. Confirme o diagrama funcional em vez de escolher apenas pelas letras.

Onde devem ser ligados L1, L2 e L3?

Ligue-os aos terminais de medição correspondentes, na ordem de fase exigida pelo relé específico. O neutro só deve ser ligado se o modelo e o diagrama de cablagem assim o exigirem.

O que é histerese num relé de monitorização de tensão?

Histerese é a separação entre as condições de disparo (trip) e de reinicialização (reset). Evita a comutação repetida da saída quando a tensão flutua perto de um limiar.

Qual é a diferença entre atraso de disparo (trip delay) e atraso de arranque (start-up delay)?

O atraso de disparo é o tempo que uma falha detetada deve persistir antes que a saída mude. O atraso de arranque é o tempo após a energização antes que o relé entre no seu estado normal de funcionamento. Um produto pode fornecer um, ambos ou atrasos diferentes para funções diferentes.

Um motor trifásico continuará a funcionar após a perda de uma fase?

Pode continuar a rodar devido a funcionamento monofásico e tensão de retorno, mas isto pode causar um desequilíbrio de corrente prejudicial e sobreaquecimento. Um relé de monitorização de fase é geralmente utilizado para parar ou inibir o motor, não para justificar a continuação da operação.

Posso utilizar um relé de monitorização de tensão para uma bateria ou sistema de VE?

Um relé CC com classificação adequada pode supervisionar a tensão CC global para uma função de controlo limitada. Não substitui um BMS, monitor de células, controlador de VE, interbloqueio de alta tensão, monitor de isolamento ou sistema de segurança, a menos que a sua documentação cubra explicitamente essa função.

Conclusão

Um relé de monitorização de tensão é mais útil quando tratado como um elo numa cadeia de controlo. Mede a alimentação, avalia uma falha definida e altera um contacto de controlo. O contactor externo, PLC, alarme ou circuito de disparo aprovado atua então sobre essa saída.

A seleção bem-sucedida depende do sistema de cablagem, gama de tensão, falhas monitorizadas, lógica de saída, capacidade do contacto, definições, comportamento de reposição e diagrama de terminais específico do modelo. Não utilize pressupostos fixos de 230 V ou 415 V e não estenda um relé de calha DIN padrão a funções de BMS, VE, proteção de rede ou segurança para as quais não foi concebido.

Para uma aplicação trifásica, continue com o Guia de seleção e funções VIOX FCP18 ou consulte a página do produto VIOX FCP18 em relação à tensão exata do sistema, configuração de cablagem, funções de falha necessárias, atraso, utilização da saída e documentação do mercado-alvo.

Fontes Utilizadas
