Sistema de proteção contra descargas atmosféricas: Componentes, LPS e SPDs

Nesta página

Um sistema de proteção contra descargas atmosféricas (SPDA) é um conjunto coordenado de medidas que gerencia quatro problemas diferentes: onde um raio atinge, como a corrente do raio é conduzida em direção à terra, como as diferenças de potencial perigosas são limitadas e como os surtos conduzidos ou induzidos são mantidos afastados de equipamentos elétricos e eletrônicos.

Captores, condutores de descida, sistemas de aterramento, medidas de equipotencialização e dispositivos de proteção contra surtos (SPDs) desempenham, portanto, funções diferentes. Um captor não é um SPDA completo. Um eletrodo de aterramento não é um SPDA completo. Um SPD também não substitui a proteção estrutural contra descargas atmosféricas.

A questão prática não é “Qual dispositivo único interrompe o raio?”. É:

Cada caminho da estrutura exposta até a interface do equipamento recebeu uma medida de proteção e foi verificado de acordo com as normas de projeto aplicáveis?

O que é um sistema de proteção contra descargas atmosféricas?

O Vocabulário Eletrotécnico Internacional define um SPDA como o sistema completo utilizado para proteger uma estrutura e seu conteúdo contra os efeitos dos raios. Na prática, esse sistema completo pode incluir medidas estruturais e internas selecionadas por meio de uma avaliação de risco específica do projeto.

IEC 62305-1:2024 estabelece os princípios gerais para a proteção de estruturas, suas instalações e conteúdos, e pessoas. Separa as medidas que abordam danos físicos e riscos à vida das medidas que abordam falhas de sistemas elétricos e eletrônicos. Esta distinção é importante porque conduzir a corrente principal do raio com segurança ao redor de um edifício não mantém automaticamente a tensão transitória longe de um painel de controle, porta de dados ou inversor.

Função de proteção	Medidas típicas	Problema principal abordado	Não comprova
Controle de fixação do raio	Hastes de captação, condutores, malhas ou mastros selecionados pelo projeto do SPDA	Fornece pontos de fixação pretendidos para um raio	Caminho seguro para a corrente, equipotencialização ou proteção de equipamentos
Condução de corrente de raio	Condutores de descida e suas conexões	Transporta a corrente de raio em direção ao sistema de aterramento	Condições aceitáveis de toque/passo ou baixa tensão no equipamento
Aterramento	Eletrodos e arranjos de aterramento interconectados	Dispersa a corrente e contribui para uma referência comum	Que todo serviço metálico seja equipotencializado ou todo cabo seja protegido contra surtos
Controle de diferença de potencial	Equipotencialização, separação e interfaces apropriadas	Reduz o risco de centelhamento perigoso e descargas laterais	Que as linhas de energia e sinal de entrada possuam limitação de transientes adequada
Medidas de proteção contra surtos	SPDs coordenados, blindagem, roteamento, equipotencialização e projeto de zonas protegidas	Reduz o estresse conduzido e induzido que atinge os sistemas internos	Que a estrutura esteja protegida contra os efeitos físicos de um impacto direto

As cinco linhas são um mapa de engenharia útil, não cinco produtos intercambiáveis ou um substituto para um projeto baseado em normas.

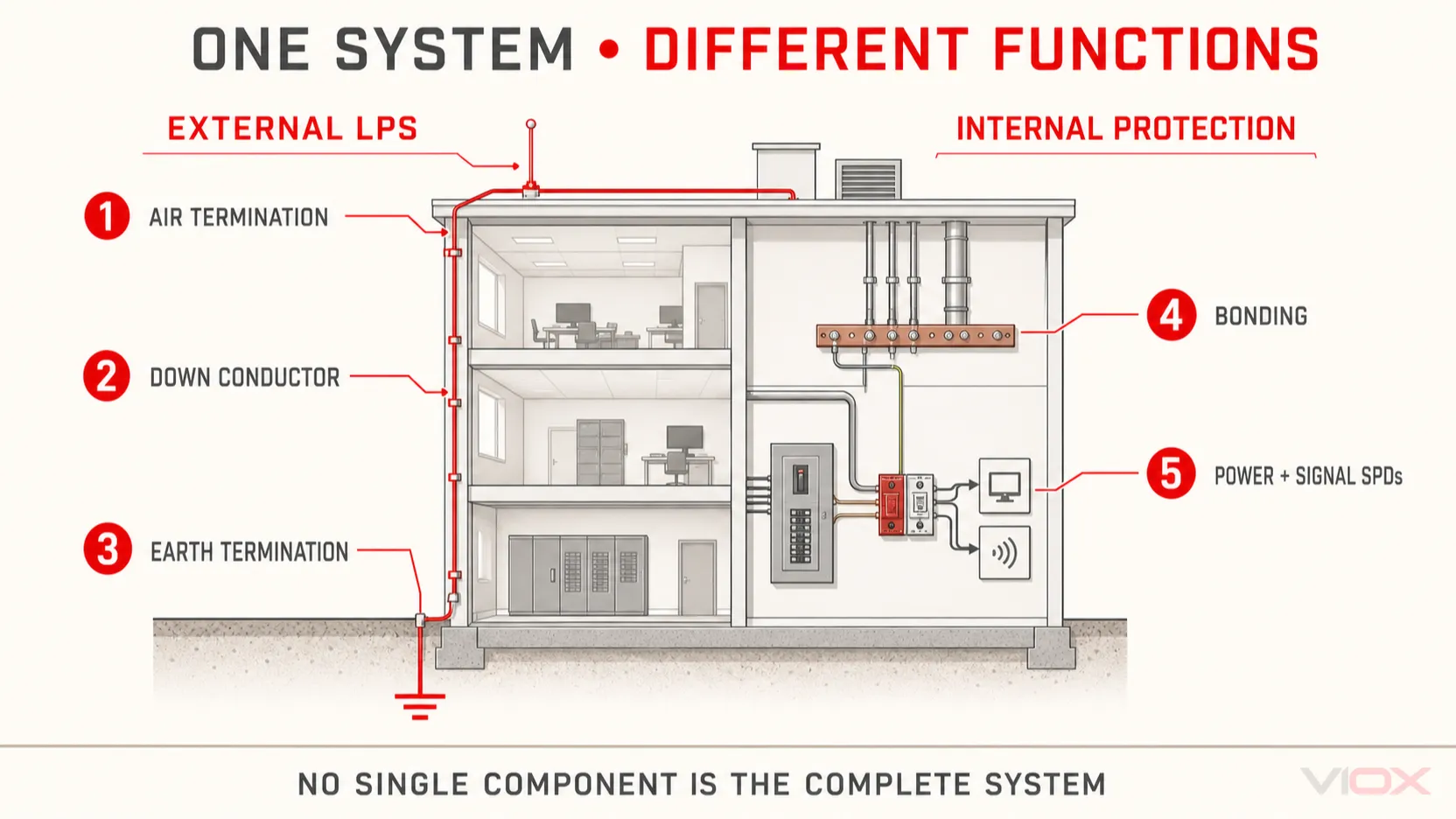

Um conceito de proteção completo vincula o caminho da descarga externa à equipotencialização e às interfaces elétricas que entram nas zonas protegidas.

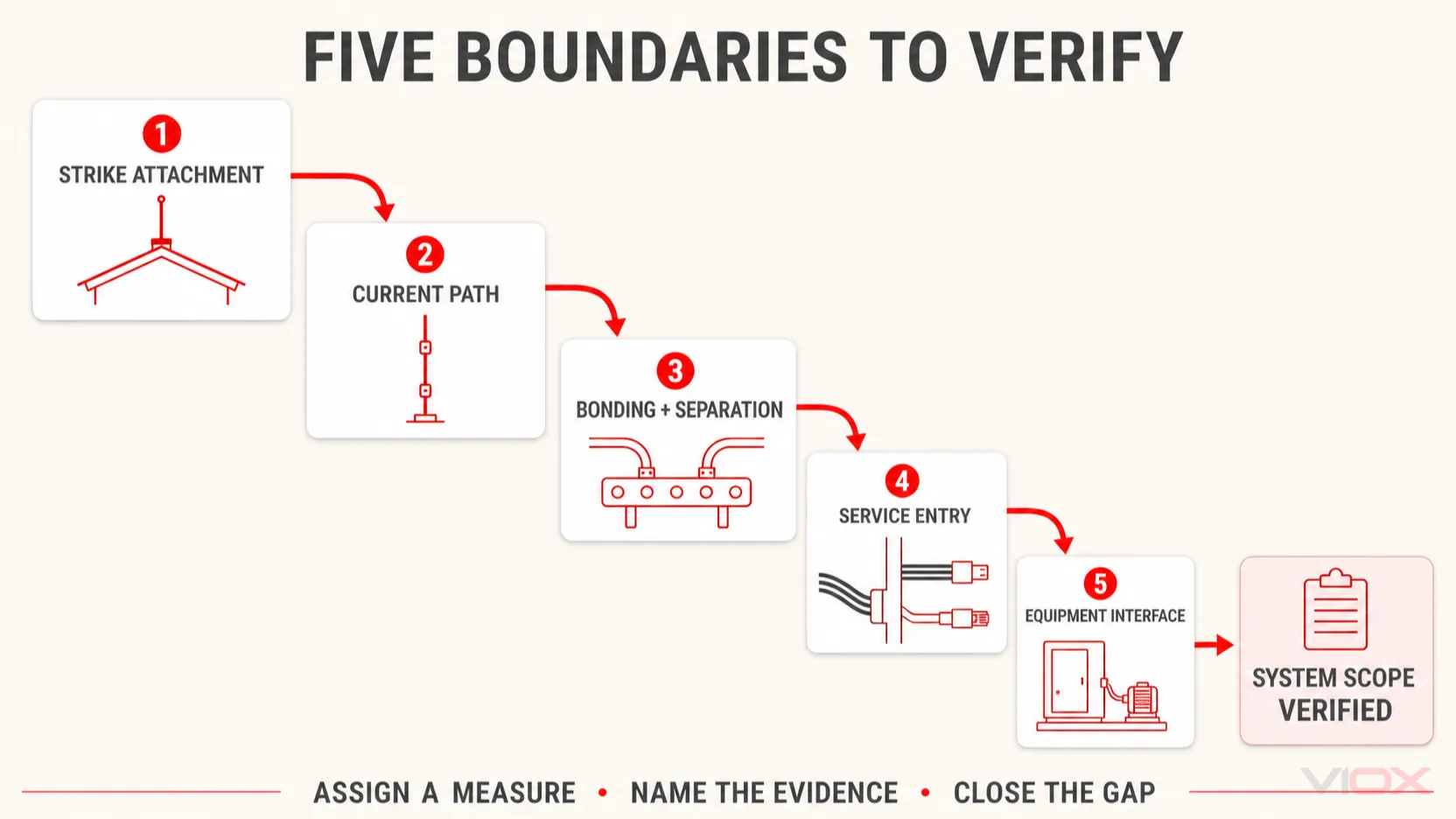

A proteção contra descargas atmosféricas funciona através de cinco limites

Uma revisão em nível de edificação torna-se mais clara quando dividida em cinco limites. Cada limite possui um modo de falha, fonte de evidência e disciplina responsável diferentes.

Limite	Questão de projeto	Evidência típica	Condição de parada
1. Ponto de impacto da descarga	Onde o raio pode atingir e como o sistema de interceptação pretendido cobrirá a estrutura?	Geometria da edificação, exposição, avaliação de risco, desenhos de projeto do SPDA	Ausência de projeto de SPDA estrutural competente para um risco identificado de descarga direta
2. Caminho da corrente de raio	A corrente pode viajar do sistema de interceptação para a terra através de caminhos contínuos e adequados?	Rotas dos condutores, detalhes de conexão, documentação dos componentes, registros de inspeção	Caminho de corrente descontínuo, danificado ou não verificado
3. Equipotencialização e separação	Poderia uma diferença de potencial perigosa se desenvolver entre o SPDA e estruturas metálicas ou serviços?	Plano de equipotencialização, avaliação de separação, desenhos de entrada de serviços	Centelhamento lateral não resolvido ou risco de tensão de toque/passo
4. Entrada de serviço	A energia de surto pode entrar por linhas de energia, dados, controle, antena ou outras linhas condutoras?	Inventário completo de serviço, arranjo de aterramento, limites de zona, plano de SPD	Um caminho de entrada condutor foi omitido do conceito de proteção
5. Interface do equipamento	O estresse remanescente é compatível com o equipamento conectado?	Informações de suportabilidade do equipamento, dados de proteção do SPD, caminhos de condutores instalados, evidência de coordenação	O nível de proteção ou a coordenação não podem ser demonstrados nos terminais do equipamento

Este modelo de cinco limites evita um erro de escopo comum. Um projeto pode ter terminais aéreos visíveis no telhado, mas omitir a proteção de linhas de sinal. Outro pode ter um SPD grande no quadro principal, mas nenhum LPS externo, mesmo que a avaliação de risco exija um. Um terceiro pode ter ambos, mas uma equipotencialização deficiente ou um serviço condutor desprotegido pode criar uma ponte entre os dois sistemas.

O sistema só está completo quando cada limite possui uma medida atribuída, um responsável pela evidência e um registro de verificação.

O LPS externo e a proteção interna possuem funções diferentes

LPS externo: interceptar e conduzir

O LPS externo aborda a interação física entre o raio e a estrutura. Seu sistema de terminação aérea é posicionado usando um método de projeto aceito para a geometria do edifício e a classe de proteção necessária. Os condutores de descida conectam essa rede de interceptação ao sistema de aterramento através de caminhos de corrente deliberados.

IEC 62305-3:2024 cobre a proteção de estruturas contra danos físicos por meio de um LPS e a proteção de pessoas contra tensões de toque e passo próximas a um LPS. Também cobre os limites de projeto, instalação, inspeção e manutenção. O layout exato da terminação aérea, as dimensões dos condutores, o espaçamento, a distância de separação e o projeto do aterramento permanecem como trabalho de engenharia específico do projeto; eles não devem ser extraídos de um diagrama genérico de blog.

Proteção contra raios interna: controle de diferenças de potencial

Quando a corrente do raio flui, diferentes partes do edifício podem atingir potenciais diferentes. Faíscas perigosas podem ocorrer entre o SPDA e estruturas metálicas, tubulações, leitos de cabos, instalações elétricas ou outros sistemas condutores.

A proteção contra raios interna utiliza equipotencialização e, quando exigido pelo projeto, separação elétrica ou outras interfaces apropriadas. Aterramento e equipotencialização estão relacionados, mas não são sinônimos: um eletrodo de aterramento por si só não garante que todas as partes condutoras relevantes permaneçam em potenciais adequadamente coordenados durante um impulso.

Medidas de proteção contra surtos: proteger sistemas internos

Sistemas elétricos e eletrônicos podem ser solicitados mesmo quando o caminho externo da corrente funciona corretamente. O impulso eletromagnético do raio (LEMP), a corrente conduzida em serviços de entrada e o acoplamento eletromagnético podem produzir tensão transitória dentro de uma estrutura.

IEC 62305-4:2024 cobre medidas de proteção contra surtos para sistemas elétricos e eletrônicos dentro de estruturas. Essas medidas podem incluir SPDs coordenados, equipotencialização, blindagem, roteamento de linhas e conceitos de zonas de proteção. A combinação correta depende da avaliação de risco, do ambiente eletromagnético, da instalação e do equipamento a ser protegido.

Como os efeitos dos raios atingem os equipamentos elétricos

Três caminhos devem ser mantidos separados durante a revisão do projeto:

Caminho da corrente contínua: o raio atinge a estrutura ou o SPDA externo e a corrente flui através dos condutores projetados e do sistema de aterramento.
Caminho de surto conduzido: um transiente entra ou sai através de serviços de energia, telecomunicações, antena, controle ou outros serviços metálicos.
Caminho induzido ou acoplado: o campo eletromagnético em rápida variação cria tensão em loops de fiação, sistemas de cabos ou interfaces de equipamentos próximos.

A presença de energia subterrânea não elimina automaticamente toda a exposição relacionada a raios. Nem um SPDA externo elimina a necessidade de revisar as linhas de entrada. Por outro lado, um SPD conectado a um quadro de distribuição não pode interceptar um impacto no telhado nem substituir o caminho estrutural da corrente.

Para a questão mais específica sobre o que um SPD pode e não pode fazer, utilize o guia VIOX Protetores contra surtos protegem contra raios?.

A avaliação de risco precede a seleção de componentes

Nem todo edifício requer as mesmas medidas de proteção ou Nível de Proteção contra Descargas Atmosféricas. A decisão depende da estrutura, localização, ocupação, serviços, conteúdo, consequências de danos e regulamentações aplicáveis.

IEC 62305-2:2024 fornece um procedimento para avaliar o risco de descargas atmosféricas e selecionar medidas que reduzam o risco avaliado para um nível tolerável ou inferior. Uma lista genérica de produtos não pode substituir esse processo.

Antes de especificar componentes, colete pelo menos:

plantas do edifício, elevações, materiais de construção e equipamentos de cobertura;
informações de exposição geográfica e ambiental utilizadas pelo método aplicável;
entradas de ocupação, segurança da vida, continuidade, incêndio e consequências para os ativos;
todos os serviços metálicos de entrada e saída;
desenhos existentes de SPDA, aterramento e equipotencialização;
informações sobre a tensão do sistema elétrico, esquema de aterramento e corrente de falta presumida;
localização de equipamentos sensíveis e informações disponíveis sobre a suportabilidade a impulsos;
adoção nacional aplicável da IEC 62305, NFPA 780, UL 96A ou outras normas locais;
registros existentes de inspeção, modificação e manutenção.

Se estas informações estiverem faltando, selecionar um arranjo de terminal aéreo ou SPD apenas pelos valores de catálogo é prematuro.

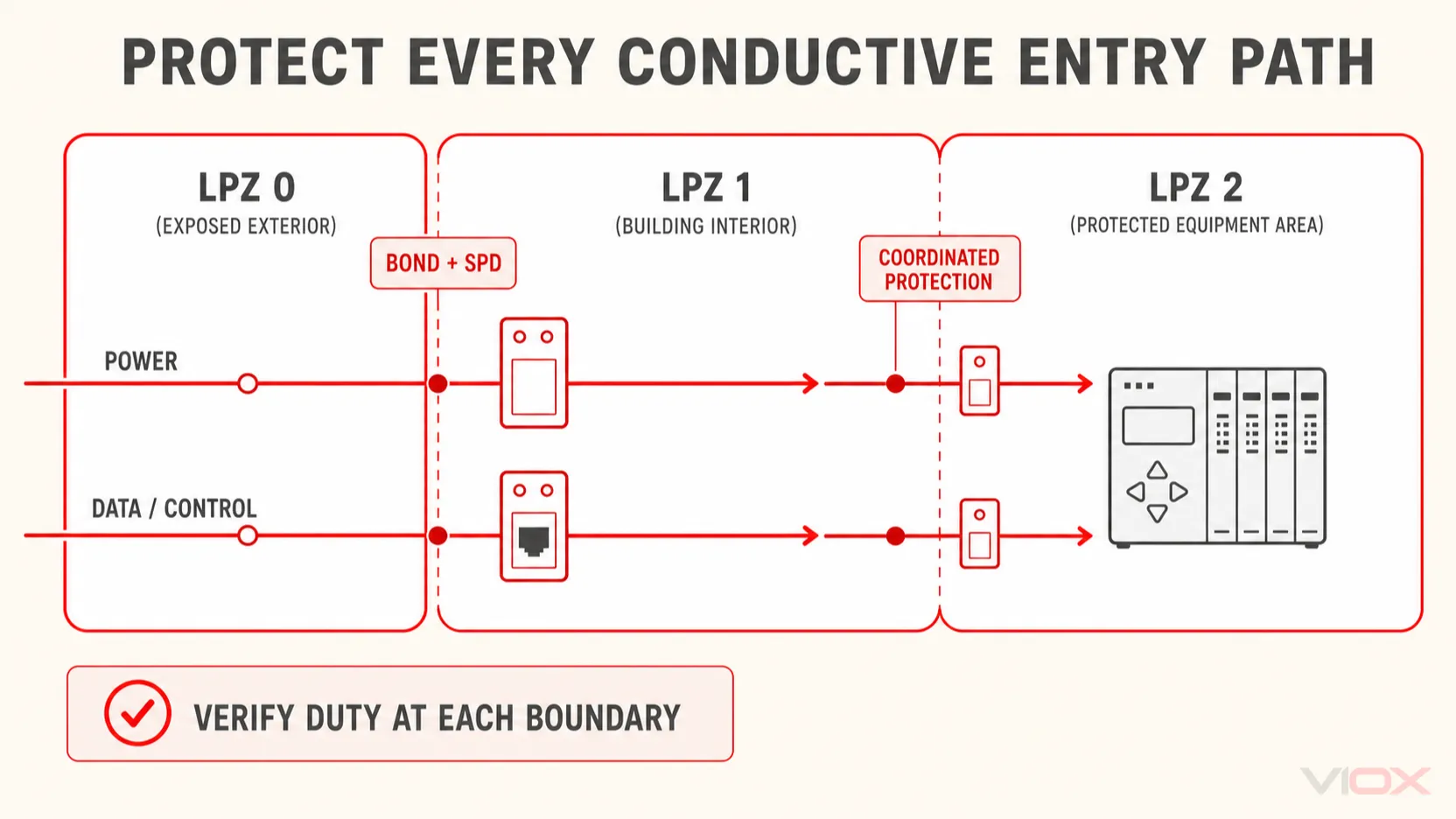

LPZ explica onde a tarefa de proteção muda

O conceito de Zona de Proteção contra Raios (LPZ) trata o edifício como uma série de ambientes eletromagnéticos em vez de um espaço protegido uniforme. A exposição muda à medida que uma linha ou objeto cruza de uma zona externa em direção a zonas internas cada vez mais protegidas.

Em um limite de zona, os projetistas perguntam:

A corrente direta do raio ou uma parte dela pode cruzar este limite?
Quais linhas de energia, dados, sinal, antena ou controle o cruzam?
Como os serviços condutores são equipotencializados no limite?
Qual corrente de surto e estresse de tensão podem permanecer?
Qual nível de suportabilidade é exigido pelo equipamento na zona seguinte?

Um SPD é então selecionado para a função atribuída a esse limite e coordenado com medidas a montante e a jusante. O diagrama é uma arquitetura conceitual, não uma instrução universal de que todo projeto precisa exatamente de três dispositivos.

Todo serviço condutor que cruza o limite de uma zona protegida deve ser considerado; proteger apenas os condutores de energia pode deixar outro caminho de entrada aberto.

O guia VIOX para DPSs Tipo 1, Tipo 2 e Tipo 3 explica seus diferentes deveres de teste. O separado guia de coordenação de SPD explica por que colocar vários Tipos em sequência não prova, por si só, a coordenação de tensão, energia, distância ou falha.

Onde os SPDs se encaixam — e onde não se encaixam

Os SPDs limitam a tensão transitória e desviam a corrente de surto sob suas condições declaradas. Na estrutura da IEC, os requisitos de produto e métodos de teste de SPD de baixa tensão AC são cobertos pela IEC 61643-11:2025, enquanto IEC 61643-12:2020 aborda princípios de seleção e aplicação, incluindo localização e coordenação.

Uma especificação de SPD ainda deve corresponder a:

a aplicação em AC, DC, fotovoltaica ou de linha de sinal;
tensão do sistema e condições máximas de operação contínua;
arranjos de aterramento e modos de proteção exigidos;
o regime de impulso esperado no limite da instalação;
objetivo de proteção de tensão no equipamento;
condições de curto-circuito e proteção de retaguarda necessária;
roteamento de condutores e comprimento da conexão;
evidência de coordenação a montante/a jusante;
normas nacionais e instruções exatas do fabricante.

Os SPDs não corrigem a falta de um SPDA estrutural, uma rede de equipotencialização inadequada, uma sobretensão sustentada, uma sobrecarga comum ou um curto-circuito. Eles também não garantem a sobrevivência do equipamento sob todos os eventos de descarga atmosférica.

A proteção de energia por si só pode ser incompleta quando linhas de dados ou de controle entram no mesmo equipamento. O guia de seleção de protetor de surto de sinal cobre interface, sinal, aterramento e entradas de instalação para esses circuitos.

Mapa de normas: Regras de sistema e regras de produto

Documento	Escopo principal nesta decisão	Não o utilize como
IEC 62305-1:2024	Princípios gerais e estrutura geral de proteção contra descargas atmosféricas	Uma certificação de produto para um componente de SPD ou SPDA
IEC 62305-2:2024	Gerenciamento de risco de raios específico para a estrutura	Uma declaração universal de que todo edifício precisa do mesmo LPS
IEC 62305-3:2024	Danos físicos, risco de vida e medidas de LPS estrutural	Um padrão de teste de produto SPD de baixa tensão
IEC 62305-4:2024	Medidas de proteção contra surtos para sistemas elétricos/eletrônicos internos	Uma folha de dados de SPD independente ou diagrama de posicionamento universal
IEC 61643-11:2025	Requisitos e métodos de teste para SPDs de baixa tensão AC	Prova de que um LPS completo instalado está projetado corretamente
IEC 61643-12:2020	Princípios de seleção e aplicação de SPD de baixa tensão AC	Certificação de um modelo de produto exato
NFPA 780 / UL 96A	Estruturas de instalação de SPDA estrutural norte-americanas, sujeitas a adoção e contexto do projeto	Um substituto para o código elétrico aplicável ou evidência de listagem de produto

O Guia de normas VIOX IEC 61643 fornece o mapa mais aprofundado de normas de produto. Em trabalhos na América do Norte, a edição aplicável, o código adotado, os requisitos de listagem e a autoridade competente devem ser confirmados. O Guia de Aplicação de Proteção contra Raios UL da mesma forma, enfatiza o projeto completo do sistema, a equipotencialização, as normas aplicáveis e a inspeção, em vez de tratar um componente como uma instalação completa.

Lista de verificação de entrega de projeto

Use esta lista de verificação para manter as responsabilidades e as evidências claras.

Para o projetista ou especialista em SPDA

avaliação de risco e medidas de proteção necessárias;
cobertura do subsistema captor e método de fixação estrutural;
caminhos da corrente de descarga atmosférica e projeto do subsistema de aterramento;
avaliação de equipotencialização e distâncias de separação;
considerações sobre toque, passo e centelhamento perigoso;
coordenação com equipamentos de cobertura e serviços de entrada;
requisitos de inspeção e manutenção conforme a norma adotada.

Para o projetista elétrico ou montador de painéis

diagrama unifilar e esquema de aterramento;
todas as entradas de energia, dados, controle, antena e comunicação;
LPZ ou limites de proteção equivalentes;
objetivos de suportabilidade do equipamento;
condições prospectivas de curto-circuito nos locais dos SPD;
rotas de condutores instalados e restrições de conexão;
coordenação entre caminhos de proteção de potência e sinal.

Para o fornecedor de SPD

tipo de sistema e tensão nominal/máxima de operação contínua;
classe de teste ou Tipo de SPD exigido e capacidade de impulso;
modos de proteção e esquema de aterramento;
nível de proteção de tensão exigido ou objetivo do equipamento;
declarações de corrente de descarga necessárias para a fronteira;
requisitos de curto-circuito e proteção de retaguarda;
indicação de status, sinalização remota, invólucro e necessidades de substituição;
documentação exata exigida para o mercado de destino.

A VIOX fornece a parte de SPD de um projeto de proteção contra raios e surtos. Engenheiros e compradores técnicos podem revisar a Linha de DPS VIOX após os limites do sistema e as evidências necessárias terem sido definidos, ou entrar em contato [email protected] com as entradas elétricas acima. O projeto, a instalação e a verificação do SPDA estrutural devem permanecer com especialistas competentes que trabalhem de acordo com as normas de projeto aplicáveis e as regras locais.
