Introdução: Quando a Classificação IP Importa
Um empreiteiro solar no Arizona aprendeu uma lição cara no verão passado. Três meses após comissionar um conjunto comercial de 500kW no telhado, o proprietário ligou com um problema: metade dos interruptores isoladores DC tinham contatos corroídos e não abriam. O empreiteiro havia especificado interruptores internos com classificação IP40, fechados em caixas NEMA 3R, presumindo que a caixa externa forneceria proteção adequada. Mas a poeira do deserto se infiltrou pelas entradas de cabos e a umidade da monção se condensou no interior. O resultado: $12.000 em substituições de interruptores, duas semanas de inatividade e uma reputação danificada.
A classificação IP (Ingress Protection) do isolador não é apenas uma especificação de catálogo—é o principal determinante de quanto tempo seu interruptor sobrevive em seu ambiente de instalação. Escolha muito baixo e você enfrentará falhas prematuras, riscos de segurança e substituições de campo dispendiosas. Especifique muito alto e você estará pagando por proteção que não precisa.
Este guia esclarece as diferenças técnicas entre os requisitos de interruptores isoladores internos e externos, explica como interpretar as classificações IP sob a norma IEC 60529 e fornece uma estrutura prática para combinar o nível de proteção com o ambiente de instalação. Se você está especificando isoladores DC para um parque solar, interruptores AC para controle de motor industrial ou projetando um painel de distribuição, entender os requisitos de classificação IP o salvará do erro do empreiteiro do Arizona.
Entendendo os Padrões de Classificação IP: IEC 60529 Decodificada
O código IP usa dois dígitos para comunicar o desempenho da proteção. É mais simples do que parece quando você entende a estrutura.
Formato da Classificação IP: IP [Primeiro Dígito] [Segundo Dígito]
O primeiro dígito (0-6) indica proteção contra a entrada de objetos sólidos:
| Primeiro Dígito | Nível de Proteção Sólida | Significado Prático |
| 0 | Sem proteção | Contatos abertos, montagem interna apenas |
| 1 | >50mm (objetos do tamanho de uma mão) | Impede o contato acidental com a mão |
| 2 | >12,5mm (tamanho de um dedo) | Seguro para os dedos, padrão para interruptores internos acessíveis |
| 3 | >2,5mm (entrada de ferramenta) | Impede a entrada de ferramentas ou sondas de fio |
| 4 | >1mm (fio e pequenos detritos) | Protege contra a maioria dos objetos estranhos sólidos |
| 5 | Protegido contra poeira (entrada limitada) | Sem acúmulo prejudicial de poeira |
| 6 | À prova de poeira (entrada zero) | Hermeticamente selado contra poeira |
O segundo dígito (0-8) indica proteção contra a entrada de água:
| Segundo Dígito | Nível de Proteção contra Água | Condição de Teste |
| 0 | Sem proteção | Apenas locais secos |
| 1 | Gotejamento de água (vertical) | Condensação leve |
| 2 | Gotejamento de água (inclinação de 15°) | Exposição a um leve ângulo |
| 3 | Pulverização de água (60° da vertical) | Chuva em um ângulo |
| 4 | Salpicos de água (qualquer direção) | Chuva, salpicos de qualquer ângulo |
| 5 | Jatos de água (bocal de 6,3mm, 12,5 l/m) | Limpeza de baixa pressão, chuva forte |
| 6 | Jatos de água potentes (12,5mm, 100+) | Lavagem de alta pressão, condições de mar agitado |
| 7 | Imersão temporária (1m, 30 min) | Inundação acidental |
| 8 | Imersão contínua (profundidade acordada) | Aplicações submersíveis (raras para interruptores isoladores) |
Para interruptores isoladores, as classificações mais comuns que você encontrará são IP20, IP40, IP54, IP65 e IP66. Vamos decodificar um exemplo prático:
IP66 = À prova de poeira (6) + Protegido contra jatos de água potentes (6)
Esta classificação significa que o interruptor é hermeticamente selado contra poeira e pode suportar spray de água direto de alta pressão de qualquer ângulo—ideal para conjuntos solares externos, zonas de lavagem industrial e instalações costeiras.
IP20 = Seguro para os dedos (2) + Sem proteção contra água (0)
Proteção básica contra contato acidental, adequada apenas para locais internos secos, como painéis de distribuição residenciais ou salas elétricas com controle climático.
Um ponto crítico: as classificações IP testam a proteção contra entrada em condições de laboratório. Eles não abordam a resistência à corrosão, a degradação UV, o ciclo térmico ou a condensação—todos os quais importam em instalações reais. Um local costeiro precisa de IP66 mais materiais e revestimentos resistentes à corrosão. Um telhado de deserto precisa de IP65/66 mais plásticos estabilizados contra UV. A classificação IP é sua linha de base; fatores ambientais determinam o que mais você precisa.
Interruptores Isoladores Internos: Requisitos de Proteção
As instalações internas se beneficiam de condições ambientais controladas. Nenhuma exposição direta à chuva, poeira limitada e temperaturas relativamente estáveis significam que você pode especificar classificações IP mais baixas sem comprometer a confiabilidade.
Requisitos Mínimos Internos: IP20
IP20 é a linha de base para interruptores isoladores acessíveis em locais internos secos. O “2” fornece proteção segura para os dedos—você não pode tocar acidentalmente em partes energizadas—enquanto o “0” indica que nenhuma proteção contra água é fornecida. Esta classificação funciona para:
- Painéis de distribuição residenciais em salas de serviço secas
- Armários elétricos comerciais com controle climático
- Salas de controle industrial com HVAC e ar filtrado
- Atrás de portas de painel trancadas, longe de atividades de limpeza
Os interruptores IP20 custam menos e oferecem entrada de cabo mais fácil, mas são vulneráveis a qualquer exposição à umidade ou poeira. Se o seu painel estiver em um porão propenso à umidade sazonal, ou perto de uma sala mecânica que tenha condensação, aumente para IP30 ou IP40.
Interno Atualizado: IP30-IP40
IP30 e IP40 adicionam proteção significativa contra pequenos detritos e poeira, mantendo a resistência zero à água:
- IP30: Impede a entrada de objetos >2,5 mm (pequenas ferramentas, restos de fios). Comum em quadros de distribuição comerciais onde a equipe de manutenção usa ferramentas nas proximidades.
- IP40: Protege contra objetos >1 mm (fios desencapados, pequenos detritos). Preferível para painéis industriais leves, armazéns e áreas com poeira moderada, mas sem exposição à água.
Essas classificações adicionam um custo mínimo — 5-10% acima do IP20 — mas reduzem significativamente o risco de entrada de objetos estranhos durante o trabalho de manutenção. Muitos fabricantes de painéis padronizam o IP40 para todas as aplicações comerciais internas simplesmente para eliminar a variabilidade.
Quando “Interno” Não É Realmente "Interno"
Fique atento aos casos extremos em que espaços nominalmente internos têm condições semelhantes às externas:
- Garagens de estacionamento: A pulverização de sal rodoviário e os gases de escape dos veículos exigem um mínimo de IP54
- Cozinhas e lavanderias: Vapor e spray de limpeza exigem IP54-IP65
- Salas de equipamentos de piscina: Alta umidade e respingos precisam de IP65
- Armazéns não climatizados: As oscilações de temperatura causam condensação; use IP40 no mínimo, considere IP54
- Edifícios agrícolas: Condições de poeira e lavagem exigem classificações externas
Se houver alguma possibilidade de exposição direta à água — mesmo de uma mangueira durante a limpeza — especifique um interruptor com classificação externa.
Interruptores Seccionadores Externos: Desafios Ambientais
As instalações externas enfrentam agressões ambientais contínuas: chuva, neve, poeira, radiação UV, temperaturas extremas e névoa salina em áreas costeiras. As classificações de IP devem corresponder às piores condições que seu interruptor encontrará durante sua vida útil de projeto de 20 a 25 anos.
Linha de Base Externa Mínima: IP54
IP54 é o ponto de entrada para interruptores seccionadores externos em climas relativamente benignos:
- IP5X (protegido contra poeira): Permite a entrada limitada de poeira que não interfere na operação ou compromete a segurança. Adequado para áreas com poeira moderada no ar, mas não para ambientes industriais pesados ou desérticos.
- IPX4 (à prova de respingos): Protege contra respingos de chuva de qualquer direção. Adequado para locais com precipitação normal, mas não para chuva forte impulsionada pelo vento ou spray de água direto.
IP54 funciona para:
- Instalações externas cobertas (sob beirais, toldos)
- Climas amenos com padrões de chuva suaves
- Locais com poeira mínima transportada pelo vento
- Instalações externas temporárias com vida útil curta planejada
Mas o IP54 tem limites claros. Ele não sobreviverá à limpeza de alta pressão, ambientes com muita poeira ou exposição prolongada à chuva impulsionada pelo vento. A maioria das aplicações solares fotovoltaicas e industriais precisa de maior proteção.
Externo Recomendado: IP65
IP65 oferece proteção robusta para a maioria das aplicações externas:
- IP6X (à prova de poeira): Hermeticamente selado; entrada zero de poeira
- IPX5 (à prova de jato): Suporta jatos de água de baixa pressão (12,5 litros/min de um bico de 6,3 mm)
Esta classificação lida com:

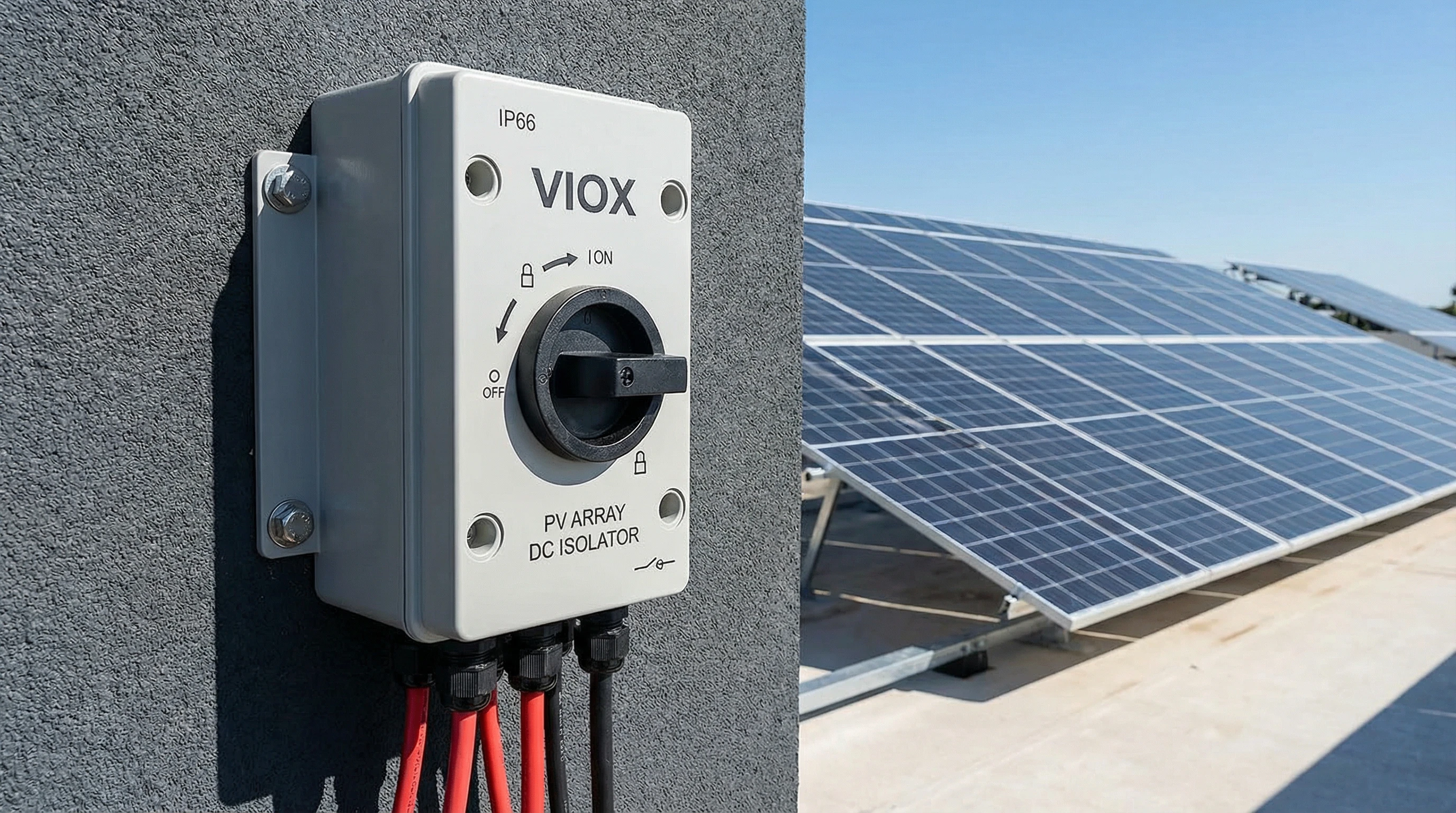

- Instalações solares fotovoltaicas no telhado (a aplicação de seccionador CC mais comum)
- Conjuntos solares montados no solo
- Desconexões de equipamentos industriais externos
- Instalações externas de edifícios
- Locais com condições de poeira, mas sem lavagem extrema
IP65 oferece o ponto ideal para empreiteiros solares: proteção abrangente contra poeira e água a um custo razoável. Para projetos fotovoltaicos padrão na maioria dos climas, IP65 é a especificação a ser superada.
Externo Máximo: IP66
IP66 eleva a proteção contra água ao nível prático mais alto para aplicações não submersíveis:
- IP6X (à prova de poeira): Mesma vedação hermética do IP65
- IPX6 (à prova de jato potente): Sobrevive a jatos de água potentes (mais de 100 litros/min de um bico de 12,5 mm)
Especifique IP66 quando sua instalação enfrentar:
- Zonas de lavagem de alta pressão em processamento de alimentos, produtos farmacêuticos ou plantas químicas
- Instalações costeiras com névoa salina e exposição a tempestades
- Ambientes desérticos com poeira extrema e chuva de monções
- Locais sujeitos a limpeza regular de alta pressão
- Locais onde a entrada de água pode criar riscos à segurança (caixas combinadoras CC de alta tensão)
O custo adicional em relação ao IP65 é normalmente de 10 a 15%, mas a durabilidade adicional o justifica para serviços severos. Os seccionadores CC da série VOPV da VIOX possuem IP66 como padrão porque as instalações solares enfrentam cada vez mais eventos climáticos extremos e precisam de proteção máxima.
Fatores Ambientais Além da Classificação IP
Lembre-se de que as classificações de IP não cobrem vários mecanismos críticos de degradação externa:
- Exposição UV: Os plásticos se degradam e se tornam quebradiços. Especifique materiais estabilizados contra UV e verifique as classificações externas além do IP.
- Ciclagem de temperatura: As oscilações diárias e sazonais causam expansão/contração e condensação. Monte verticalmente, use recursos de drenagem/ventilação e certifique-se de que as juntas permaneçam em conformidade em toda a faixa de temperatura.
- Névoa salina: Os locais costeiros precisam de hardware resistente à corrosão (fixadores de aço inoxidável, terminais revestidos) além da classificação de IP.
- Formação de gelo: A água congelada pode comprometer as vedações. Em climas abaixo de zero, verifique a faixa de temperatura nominal do isolador e considere gabinetes aquecidos para aplicações críticas.

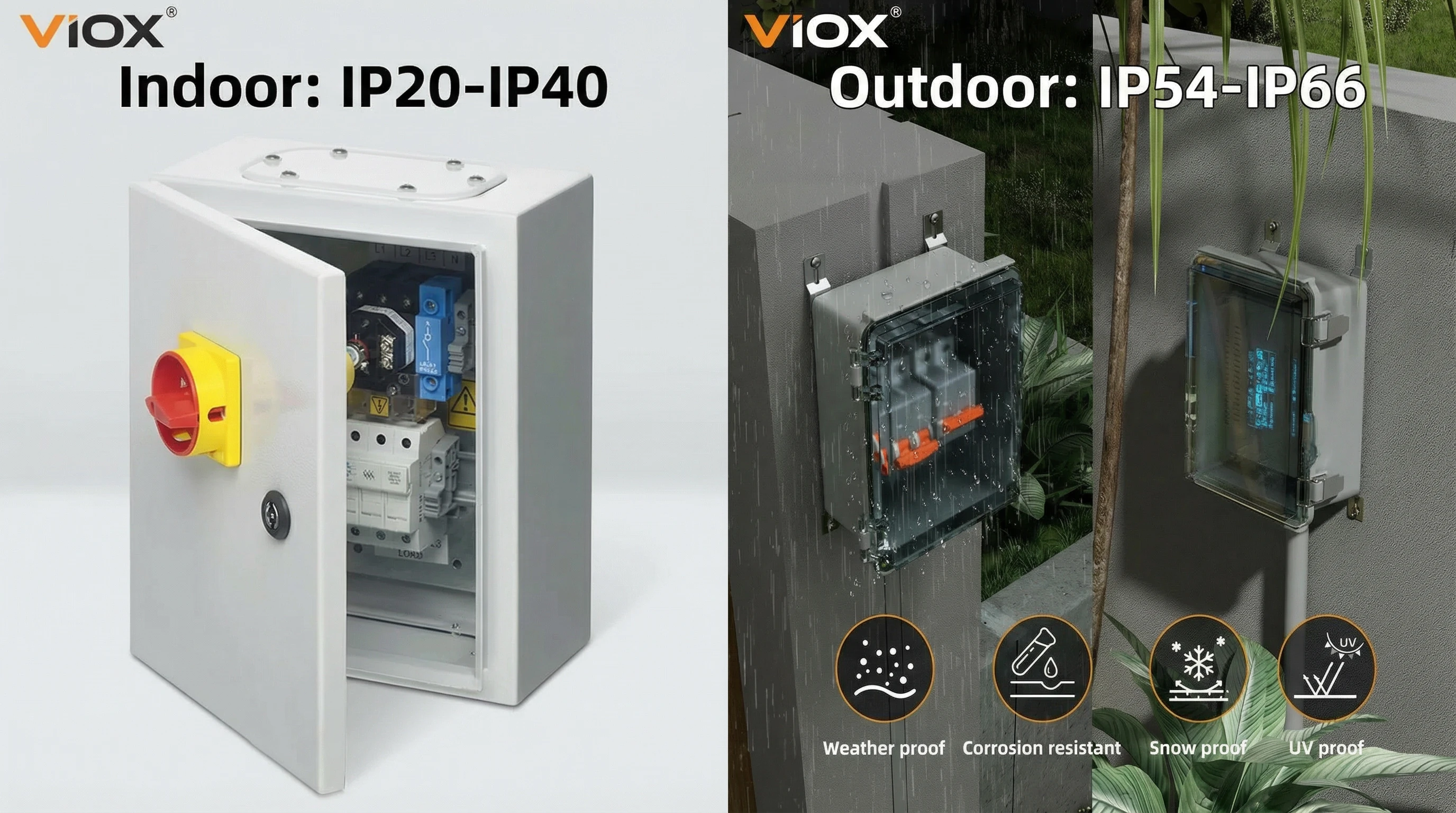

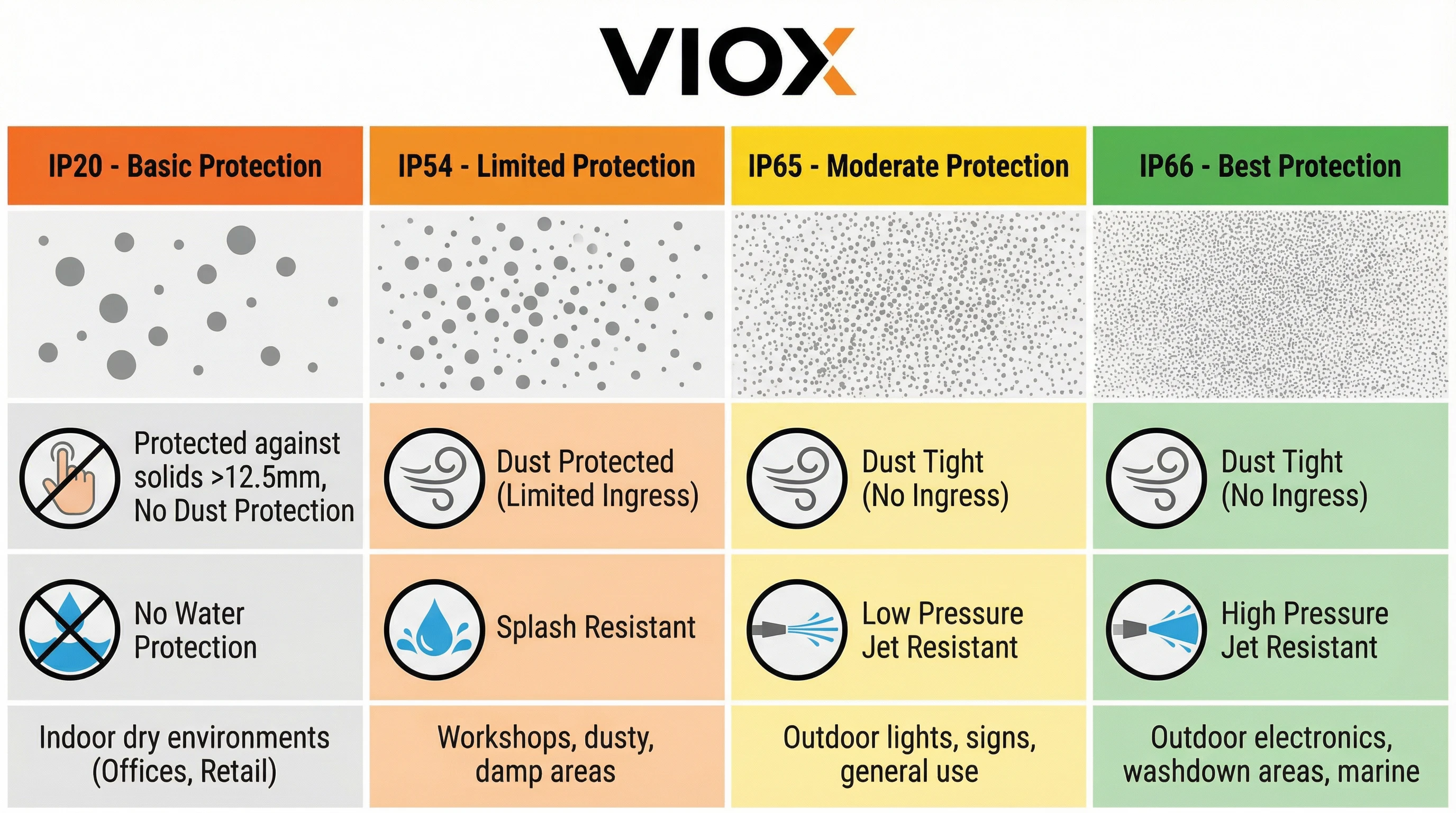

Comparação de Classificação IP: Aplicações Internas vs. Externas
Esta tabela resume as seleções típicas de classificação IP por ambiente e aplicação:
| Classificação IP | Proteção contra poeira | Proteção contra Água | Aplicações Típicas | Ambiente | Índice de Custo Aproximado |
| IP20 | À prova de dedos (>12,5 mm) | Nenhum | Painéis residenciais, salas elétricas comerciais, painéis de controle | Interior seco, com controle climático | 1,0x (linha de base) |
| IP30 | À prova de ferramentas (>2,5 mm) | Nenhum | Quadros de distribuição comerciais, salas de controle industrial | Interior seco, acesso moderado | 1,05x |
| IP40 | À prova de fios (>1 mm) | Nenhum | Painéis industriais leves, armazéns, interior não condicionado | Interior, poeira moderada | 1,10x |
| IP54 | Protegido contra poeira | À prova de respingos (qualquer direção) | Exterior coberto, climas amenos, instalações semi-expostas | Exterior, exposição mínima severa | 1,30x |
| IP65 | À prova de poeira | À prova de jatos (baixa pressão) | Painéis solares fotovoltaicos no telhado, conjuntos de montagem no solo, desconexões de equipamentos externos | Exterior, exposição padrão | 1,50x |
| IP66 | À prova de poeira | À prova de jatos (alta pressão) | Zonas de lavagem, costeiras/marinhas, climas extremos, caixas de alta tensão CC | Exterior, exposição severa/crítica | 1,65x |

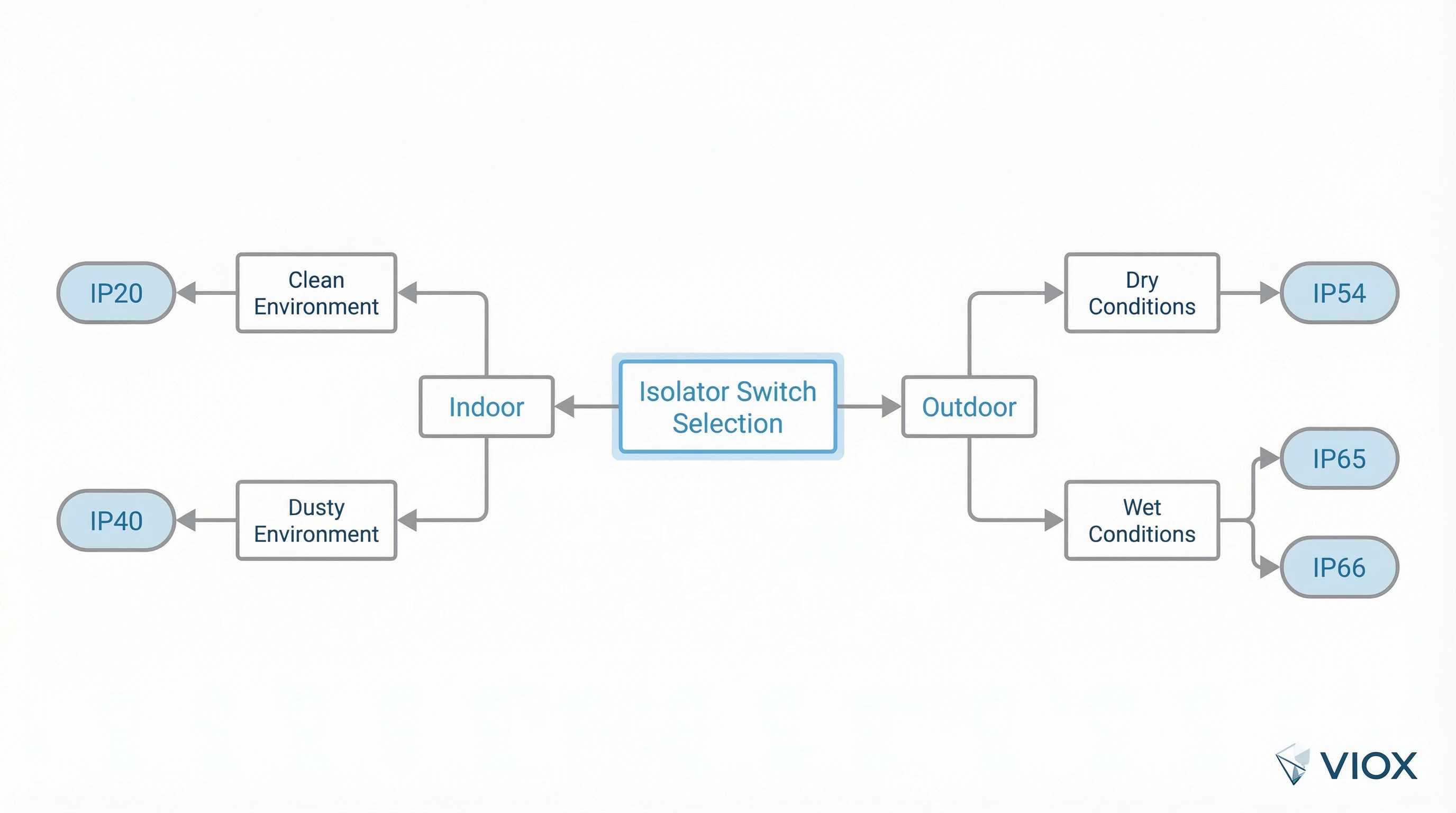

Regras de Seleção Chave:
- Comece com o ambiente: Interior = IP20-IP40; Exterior = IP54-IP66
- Considere a exposição no pior caso: Especifique para a condição mais severa durante a vida útil do equipamento
- Leve em conta a manutenção: A área será lavada com mangueira ou lavada sob pressão? Aumente a classificação de acordo
- Considere a criticidade: Alta tensão CC (>600V) ou isolamento crítico para a segurança? Use IP65/66 mesmo que o ambiente possa permitir IP54
- Verifique os gabinetes externos: Uma chave IP20 em um gabinete IP65 alcança proteção do sistema IP65 — mas apenas se as entradas de cabos mantiverem a vedação
Fatores Ambientais que Afetam a Seleção da Classificação IP
Além da distinção básica entre interior/exterior, fatores ambientais específicos impulsionam as decisões de classificação IP.
Exposição a Poeira e Particulados
A poeira não é apenas um incômodo — é um assassino de confiabilidade. A poeira condutiva (lascas de metal, carbono) pode criar pontes em espaços de ar e causar rastreamento. A poeira não condutiva absorve umidade e se torna condutiva com o tempo. A poeira de alto volume obstrui as aberturas de resfriamento e acelera o desgaste das peças mecânicas.
Considerações de poeira específicas do ambiente:
- Oficinas de marcenaria: Serragem fina se infiltra em tudo; IP54 mínimo, IP65 preferido
- Fabricação de metal: A poeira de metal condutiva requer IP54+ para evitar curtos
- Mineração e extração: Cargas pesadas de poeira exigem proteção IP66 à prova de poeira
- Agricultura: Poeira de grãos, fertilizantes e partículas de solo precisam de IP54-IP65
- Climas desérticos: Areia fina penetra até mesmo em pequenas lacunas; especifique IP65/66
Se você consegue ver poeira suspensa no ar se acumulando nas superfícies em uma semana, você precisa de proteção IP5X ou IP6X.
Exposição à Água e Umidade
A água mata equipamentos elétricos por meio de múltiplos mecanismos: curtos diretos, corrosão, degradação do isolamento e rastreamento acelerado pela umidade. Combine o segundo dígito IP com seu cenário de exposição à água:
- IPX0 (sem proteção): Apenas interior absolutamente seco
- IPX4 (à prova de respingos): Chuva normal, respingos incidentais
- IPX5 (jatos de baixa pressão): Chuva forte, lavagem com mangueira à distância, spray de limpeza leve
- IPX6 (jatos potentes): Lavagem direta de alta pressão, chuva forte, borrifos de mar agitado
Considere estas fontes de umidade além da chuva direta:
- Condensação: O ciclo de temperatura em áreas de alta umidade cria condensação interna, mesmo em invólucros selados. Monte verticalmente, use orifícios de drenagem ou respiros e considere o aquecimento interno
- Nevoeiro e névoa: O nevoeiro costeiro ou a névoa industrial podem exceder as classificações de proteção contra respingos ao longo do tempo; use IP65+
- Neve e gelo: O acúmulo de neve derretendo durante as mudanças de temperatura cria exposição sustentada à água; IP65 mínimo
- Água subterrânea e inundações: Locais com risco de inundação precisam de IP67 (imersão temporária) ou montagem elevada
Radiação UV e temperaturas extremas
As classificações IP não testam esses fatores, mas são cruciais para a longevidade ao ar livre:
- Degradação UV: A maioria dos plásticos se torna quebradiça após 5 a 10 anos de exposição direta ao sol, a menos que seja estabilizada contra UV. Verifique as classificações externas além de IP (classificações UL Type, códigos de impacto IK após exposição UV)
- Gama de temperaturas: Isoladores padrão normalmente classificam de -25°C a +70°C. Telhados de desertos excedem isso no verão; locais árticos caem abaixo disso no inverno. Verifique se a faixa de temperatura do seu interruptor corresponde aos extremos do local
- Estresse de ciclo térmico: Oscilações diárias de 40-50°C causam expansão/contração que fatiga as vedações e afrouxa as conexões. Locais costeiros e desérticos enfrentam o pior ciclo
Atmosferas Corrosivas
Borrifos de sal, produtos químicos industriais e ambientes agrícolas atacam componentes e terminais de metal:
- Locais costeiros (<5km do oceano): Requerem fixadores de aço inoxidável ou revestidos, terminais resistentes à corrosão e revestimento conformal em PCBs além de IP66
- Plantas químicas: Podem precisar de IP66 mais materiais classificados para exposição química específica (ácidos, solventes, cáusticos)
- Agrícola: Fertilizantes, pesticidas e gases de esterco aceleram a corrosão; use IP65+ com materiais resistentes à corrosão
As classificações IP testam a entrada de água, mas não abordam o teor de sal ou a corrosividade química. Especifique o hardware resistente à corrosão separadamente.
Aplicações comuns e classificações IP recomendadas
Aqui estão orientações práticas para as aplicações de interruptores isoladores mais comuns:
Sistemas solares fotovoltaicos
- Residencial no telhado (inversores de string): IP65 mínimo para isoladores DC no telhado ou parede externa. A série VIOX VOPV com IP66 oferece margem adicional para clima severo
- Comercial no telhado (inversores centrais): IP66 para caixas de combinação DC e desconexões de matriz devido à tensão mais alta (até 1500V) e vida útil estendida de 25+ anos
- Escala de utilidade de montagem no solo: IP66 padrão; locais com poeira extrema (deserto) ou borrifos de sal (costeiro) precisam de revestimentos adicionais resistentes à corrosão
- Desconexão AC (lado do inversor): IP54 mínimo se o inversor estiver em um invólucro protegido contra intempéries; IP65 se totalmente exposto
Controlo de motores industriais
- Centros de controle de motores internos: IP20-IP30 para interruptores dentro de painéis fechados; IP40 se o painel estiver em um piso de fábrica empoeirado
- Motores e bombas externos: IP66 para exposição direta às intempéries; IP54 se sob o telhado com lados abertos
- Áreas de lavagem (alimentos/farmácia): IP66 obrigatório; verifique se as juntas e vedações são classificadas para alimentos
- Locais perigosos: A classificação IP sozinha é insuficiente—deve atender aos requisitos de Divisão/Zona com a classificação T apropriada
Edifícios residenciais e comerciais
- Desconexão principal residencial (adjacente ao medidor): IP54 mínimo para montagem externa; IP65 para exposição total às intempéries
- Desconexão do equipamento HVAC: IP54-IP65 dependendo da exposição (telhado = IP65)
- Piscina/spa equipamento: IP65 mínimo devido a respingos e alta umidade; IP66 preferido
- Distribuição de garagem de estacionamento: IP54 devido a respingos de veículos, escapamento e sal de estrada sazonal
Sistemas de armazenamento de energia de bateria
- Salas de bateria internas: IP20 adequado se a sala for climatizada e ventilada
- Invólucros de bateria externos: IP65 mínimo; IP66 para climas costeiros ou extremos
- Sistemas de bateria externos integrados: Corresponda à classificação do invólucro; normalmente IP65-IP66
Telecomunicações e centros de dados
- Telecomunicações/data center interno: IP20 padrão; ambiente limpo e climatizado
- Sites de células externas: IP65 mínimo; IP66 para locais no topo da montanha ou costeiros com clima severo
Melhores práticas de instalação para diferentes ambientes
Alcançar a proteção IP classificada requer instalação adequada. Mesmo um interruptor com classificação IP66 falhará se as entradas de cabos comprometerem a vedação.
Entrada de Cabos: O Elo Mais Fraco
A maioria das falhas de classificação IP deve-se à entrada inadequada de cabos. Prensa-cabos, bucins e acessórios de conduíte devem corresponder ou exceder a classificação IP do invólucro:
- Use prensa-cabos classificados: Especifique prensa-cabos com classificação IP com insertos de vedação correspondentes ao diâmetro do cabo. Insertos subdimensionados ou superdimensionados vazam
- Siga as especificações de torque: O aperto excessivo esmaga as vedações; o aperto insuficiente permite folgas. Use uma chave de torque para instalações críticas
- Vede as entradas não utilizadas: Cada knockout, orifício de prensa-cabo ou entrada de conduíte não utilizada precisa de um plugue cego classificado com junta
- Oriente para baixo, sempre que possível: A entrada superior convida ao acúmulo de água ao redor dos prensa-cabos; a entrada lateral ou inferior com loops de gotejamento é melhor
- Mantenha as vedações do conduíte: As conexões de conduíte rígido precisam de contraporcas de vedação ou conexões de compressão; o conduíte flexível precisa de prensa-cabos com alívio de tensão com classificação IP
Montagem e Orientação
A forma como você monta o isolador afeta a drenagem da água e a exposição:
- Montagem vertical preferida: Impede o acúmulo de água nas superfícies superiores
- Ligeira inclinação para frente: Se estiver montando na parede, incline a parte superior para frente 5-10° para que a chuva escorra da face
- Evite entradas voltadas para cima: Os prensa-cabos devem entrar pelas laterais ou pela parte inferior
- Superfície de montagem limpa: Paredes ásperas ou irregulares impedem a vedação da junta; use uma placa de apoio ou calço para nivelar a superfície
- Loops de gotejamento: Passe os cabos para baixo a partir da entrada do prensa-cabo e, em seguida, volte para cima para evitar que a água siga o cabo para dentro do invólucro
Manutenção de Juntas e Vedações
A proteção IP se degrada com o tempo à medida que as juntas envelhecem:
- Inspecione anualmente: Verifique se há compressão permanente, rachaduras ou endurecimento nas juntas
- Substitua durante o serviço: Se você abrir o invólucro para manutenção, instale novas juntas
- Limpe as superfícies de vedação: Poeira, óleo ou tinta nas superfícies da junta interrompem a vedação
- Não faça manutenção em excesso: Cada ciclo de abertura/fechamento estressa a junta; minimize o acesso desnecessário
Práticas Específicas do Ambiente
- Locais costeiros: Enxágue os invólucros trimestralmente com água doce para remover o acúmulo de sal antes que ele corroa as vedações
- Locais desérticos: Verifique se há infiltração de areia ao redor dos prensa-cabos; pode ser necessário revestimento externo adicional
- Locais com temperatura abaixo de zero: Verifique se o material da junta permanece flexível na temperatura mínima; o silicone tem um desempenho melhor do que o EPDM abaixo de -40°C
- Locais com alta vibração: Use composto de travamento de rosca nos fixadores; a vibração afrouxa os parafusos e cria folgas
Custo vs Proteção: Fazendo o Investimento Certo
As classificações IP impactam diretamente o custo do produto e a mão de obra de instalação. Entender as compensações ajuda você a especificar adequadamente sem superdimensionar.
Prêmios de Custo de Material
Em relação à linha de base IP20:
- IP30-IP40: +5-10% (melhores juntas, tolerâncias mais rígidas)
- IP54: +30% (invólucro selado, tampa com junta, entradas de cabos classificadas)
- IP65: +50% (sistema de vedação abrangente, juntas multiponto, usinagem de precisão)
- IP66: +65% (juntas para serviço pesado, vedações reforçadas, certificação de teste de alta pressão)
Para um isolador CC típico de 4 polos e 63A, isso se traduz em:
- IP20: €45-60
- IP40: €50-65
- IP54: €70-85
- IP65: €90-110
- IP66: €100-120 (preços da série VIOX VOPV)
Para um único interruptor, o prêmio parece modesto. Para um projeto solar de 1 MW com 40 desconexões de string, é a diferença entre €2.400 (IP54) e €4.000 (IP66) — mas esse investimento de €1.600 evita mais de €50.000 em custos de substituição e tempo de inatividade.
Impacto no Custo de Instalação
Classificações IP mais altas exigem uma instalação mais cuidadosa:
- IP20-IP40: Instalação padrão, entrada de cabo simples, 15-20 minutos por interruptor
- IP54-IP66Prensa-cabos com classificação adequada necessários, especificações de torque críticas, inspeção de juntas, 25-35 min por interruptor
Para 40 interruptores, a mão de obra extra adiciona R$800-1.200 ao custo do projeto. Mas a instalação inadequada de IP20, levando a falhas em campo, custa 10x mais em chamados de serviço e substituições.
Análise de Custo de Falha
Considere o custo total de propriedade ao longo de 20 anos:
Cenário: Isolador DC Solar de Telhado (IP40 subespecificado vs. IP66 adequado)
- Diferença de custo inicial: R$50 (IP66 custa R$50 a mais que IP40)
- Probabilidade de falha prematura: 60% ao longo de 20 anos para IP40 em exposição ao ar livre vs. 5% para IP66
- Custo médio de substituição: R$800 (deslocamento do caminhão, mão de obra, peças, tempo de inatividade do sistema)
- Custo esperado em 20 anos:
- IP40: R$60 inicial + (R$800 × 0,60) = R$540
- IP66: R$110 inicial + (R$800 × 0,05) = R$150
O interruptor IP40 “mais barato” custa 3,6x mais ao longo de sua vida útil.
Quando Atualizar vs. Quando Economizar
Atualize para um IP mais alto quando:
- O equipamento opera ao ar livre ou em ambientes internos agressivos
- O acesso para substituição é difícil (telhados, locais remotos)
- A falha cria riscos de segurança (DC de alta tensão)
- Longa vida útil esperada (>15 anos)
- Existem preocupações com garantia ou responsabilidade
Economize com IP mais baixo quando:
- Ambiente interno verdadeiramente benigno (salas elétricas com controle climático)
- Fácil acesso para manutenção e substituição
- Curta vida útil planejada (<5 anos)
- Existe proteção secundária (isolador dentro do invólucro IP65)
Para a maioria das aplicações de isoladores externos — especialmente solar fotovoltaica — IP65 é o ótimo econômico. IP66 adiciona margem para instalações críticas ou extremas com um custo incremental modesto.
Soluções de Isoladores com Classificação IP da VIOX
A VIOX Electric projeta interruptores isoladores com proteção ambiental correspondente às aplicações do mundo real. Nossos isoladores DC da série VOPV definem o padrão da indústria para instalações solares fotovoltaicas e de armazenamento de bateria.
Série VOPV: Padrão de Proteção IP66
- Classificação IP66 em toda a gama: Configurações de 2 a 4 polos, classificações de 32A a 125A
- Capacidade de 1500V DC: Atende à IEC 60947-3:2025 para sistemas fotovoltaicos de alta tensão de próxima geração
- Carcaça estabilizada contra UV: Classificação UL para exposição ao ar livre, testado para mais de 2000 horas de UV-A/UV-B
- Hardware de aço inoxidável: Fixadores resistentes à corrosão padrão para aplicações costeiras e marítimas
- Prensa-cabos com classificação IP66 incluídos: Elimina problemas de entrada de cabos de elo fraco
- Faixa de operação de -40°C a +85°C: Lida com climas extremos, desde instalações árticas até desérticas
Série VOS: Isoladores AC Internos
- Opções IP20 e IP40: Combine o nível de proteção com o ambiente de instalação
- Montagem em trilho DIN ou painel: Integração flexível para quadros de distribuição e painéis de controle
- IEC 60947-3 Tipo A (comutação sem carga): Categoria de utilização AC-21A
- Custo otimizado para uso interno: Sem superespecificação para ambientes controlados
Soluções IP Personalizadas
A VIOX trabalha com fabricantes de painéis e OEMs para personalizar os níveis de proteção IP para aplicações específicas. Nossa equipe de engenharia pode especificar:
- Materiais de junta aprimorados para resistência química
- Variantes de faixa de temperatura estendida
- IP66 com testes adicionais de corrosão NEMA 4X
- Contatos auxiliares integrados e indicação de status
Entre em contato com o suporte técnico da VIOX para discutir os requisitos de sua aplicação e selecionar a classificação IP ideal para seu ambiente de instalação.
Conclusão: Correspondência da Proteção ao Ambiente
As classificações IP são sua principal ferramenta para combinar a proteção do interruptor isolador com o ambiente de instalação. O código de dois dígitos sob a IEC 60529 informa exatamente a que exposição à poeira e água o dispositivo pode resistir — mas apenas se você especificar corretamente e instalar adequadamente.
A estrutura de decisão é direta:
- Interior, com controle climático: Linha de base IP20, IP40 para proteção adicional contra detritos
- Interno, não condicionado ou empoeirado: IP40 mínimo
- Ao ar livre, clima benigno: IP54 mínimo
- Exterior, exposição padrão: IP65 recomendado
- Exterior, severo ou crítico: IP66 padrão
Não subestime. A lição de 12.000 dólares do empreiteiro do Arizona demonstra o que acontece quando você assume que um invólucro externo compensa uma classificação IP inadequada do interruptor. As entradas de cabos comprometem as vedações, a condensação se forma dentro dos invólucros e a poeira se infiltra pelas menores frestas. Especifique o próprio interruptor para resistir ao ambiente que ele realmente experimentará.
E não superestime desnecessariamente. IP66 custa 65% a mais que IP20. Para uma verdadeira aplicação interna em uma sala elétrica limpa, IP20 é tecnicamente e economicamente apropriado. Guarde o orçamento para onde importa—as instalações externas, expostas ou em ambientes agressivos, onde a proteção determina diretamente a confiabilidade.
Em última análise, a seleção adequada da classificação IP evita as falhas, incidentes de segurança e substituições dispendiosas que a subestimação inevitavelmente causa. Combine a classificação IP do seu isolador com o ambiente da sua instalação, siga as diretrizes de instalação do fabricante para entradas de cabos e montagem, e você alcançará a vida útil de 20 a 25 anos que o equipamento foi projetado para oferecer.
Para suporte técnico na seleção da classificação IP para sua aplicação específica, entre em contato com VIOX Elétrico‘a equipe de engenharia de aplicação da ‘s. Fornecemos avaliação ambiental detalhada e recomendações de produtos para garantir que a especificação do seu interruptor isolador atenda aos requisitos técnicos e econômicos.
