Unidades de disparo eletrónicas em disjuntores de caixa moldada (MCCBs) podem funcionar incorretamente quando expostas a interferências eletromagnéticas, causando desligamentos inesperados que custam às instalações industriais milhares de dólares por hora. Este guia abrangente examina como a EMI afeta as unidades de disparo eletrónicas MCCB, os mecanismos subjacentes de interferência e as estratégias de mitigação comprovadas para garantir uma proteção de circuito fiável em ambientes eletromagneticamente agressivos.
Principais conclusões
- Vulnerabilidade à EMI: As unidades de disparo eletrónicas são 3 a 5 vezes mais suscetíveis a interferências eletromagnéticas do que os tipos térmico-magnéticos devido aos circuitos de microprocessador sensíveis
- Modos de falha: A EMI pode causar disparos incômodos (40% dos casos), leituras falsas (35%) ou bloqueio completo (25%) em MCCBs eletrónicos
- Frequências críticas: A maioria das interferências ocorre na faixa de 150 kHz a 30 MHz para EMI conduzida e 80 MHz a 1 GHz para EMI irradiada
- Padrões De Conformidade: A IEC 60947-2 exige testes de imunidade a 10 V/m para campos irradiados e 10 V para distúrbios conduzidos
- Impacto de custo: Os disparos incômodos relacionados à EMI custam às instalações industriais $5.000-$50.000 por incidente em tempo de inatividade e perda de produção
Compreendendo as unidades de disparo eletrónicas MCCB
As unidades de disparo eletrónicas representam um avanço significativo na tecnologia de proteção de circuitos, substituindo os mecanismos térmico-magnéticos tradicionais por sistemas baseados em microprocessadores. Estes dispositivos sofisticados monitorizam continuamente o fluxo de corrente através de sensores de precisão e executam algoritmos complexos para determinar quando é necessária uma ação de proteção. Ao contrário dos seus antecessores térmico-magnéticos que dependem das propriedades físicas de tiras bimetálicas e bobinas eletromagnéticas, as unidades de disparo eletrónicas processam sinais elétricos digitalmente, permitindo configurações programáveis, capacidades de comunicação e características de proteção precisas.

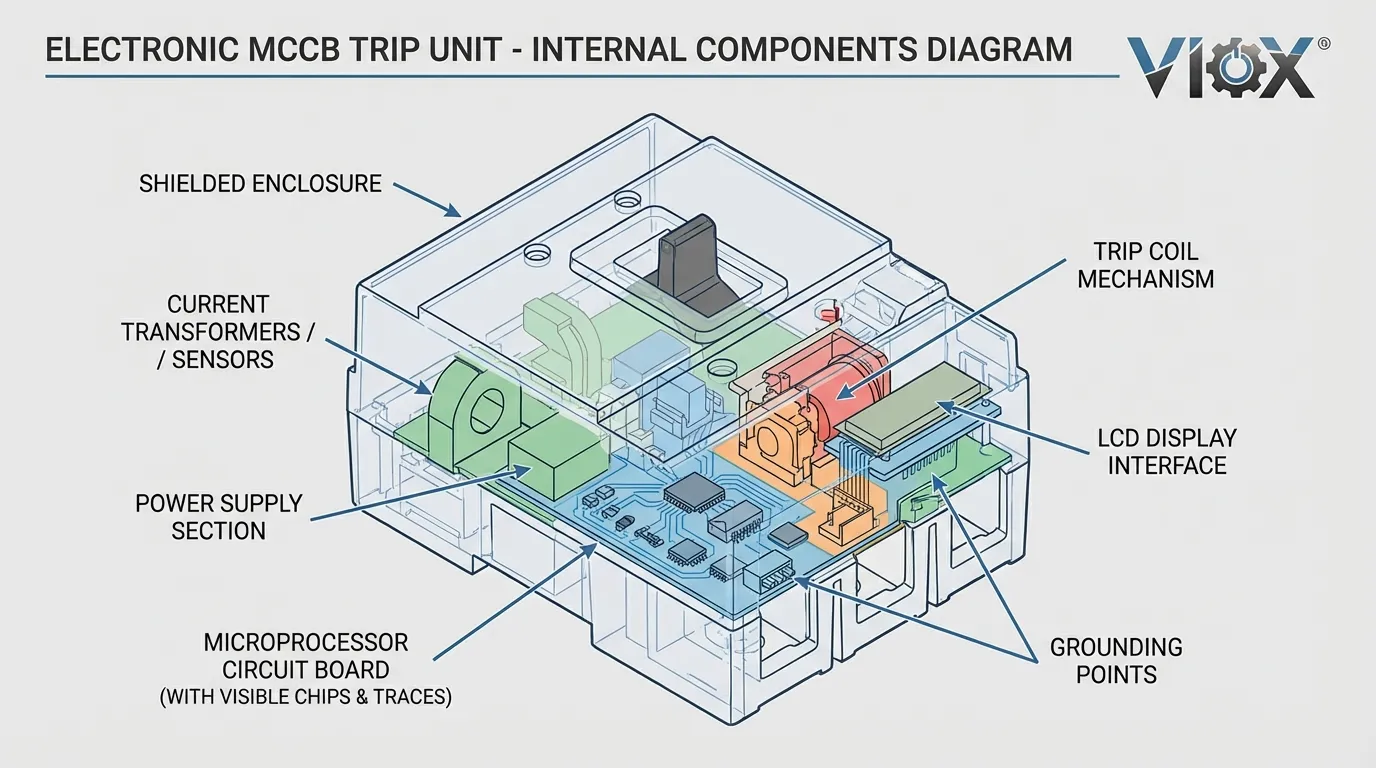

Os componentes principais de uma unidade de disparo eletrónica incluem transformadores de corrente (TCs) ou bobinas de Rogowski para deteção, conversores analógico-digital (ADCs), um microcontrolador ou processador de sinal digital (DSP), circuitos de alimentação e drivers de saída para o mecanismo de disparo. Esta arquitetura digital oferece precisão e flexibilidade superiores, mas introduz vulnerabilidade à interferência eletromagnética que pode interromper o funcionamento normal. O microprocessador opera em frequências de clock que variam normalmente de 8 MHz a 100 MHz, com níveis de sinal na faixa de milivolts a volts, tornando estes circuitos particularmente suscetíveis a distúrbios eletromagnéticos externos.
Fontes de EMI em ambientes industriais
As instalações industriais geram campos eletromagnéticos intensos a partir de várias fontes que operam simultaneamente. Os acionamentos de frequência variável (VFDs) representam uma das fontes de EMI mais significativas, produzindo ruído de comutação de alta frequência na faixa de frequência fundamental de 2-20 kHz com harmónicos que se estendem até a faixa de MHz. Estes acionamentos usam transístores bipolares de porta isolada (IGBTs) ou MOSFETs que comutam a taxas de 2-20 kHz, criando transições íngremes de tensão e corrente (dV/dt e dI/dt) que irradiam energia eletromagnética e conduzem interferência através de cabos de alimentação e controlo.
Os equipamentos de soldadura geram distúrbios eletromagnéticos particularmente severos, com soldadores a arco a produzir ruído de banda larga de CC a vários MHz e soldadores de resistência a criar pulsos repetitivos de alta corrente. Os equipamentos de radiofrequência (RF), incluindo sistemas de comunicação sem fios, leitores RFID e sistemas de aquecimento industrial, contribuem com interferência irradiada em faixas de frequência específicas. Os motores elétricos, especialmente durante o arranque e a paragem, produzem campos eletromagnéticos transitórios e ruído conduzido nas linhas de alimentação. As fontes de alimentação comutadas, encontradas em todas as instalações modernas em computadores, controladores e iluminação LED, geram ruído de comutação de alta frequência normalmente na faixa de 50 kHz a 2 MHz.
Descargas atmosféricas e eventos de descarga eletrostática (ESD) criam pulsos eletromagnéticos transitórios com tempos de subida extremamente rápidos e conteúdo de frequência amplo. Mesmo as linhas de alimentação próximas que transportam altas correntes podem induzir interferência através do acoplamento magnético. O efeito cumulativo de várias fontes de EMI que operam simultaneamente cria um ambiente eletromagnético complexo onde as unidades de disparo eletrónicas devem manter um funcionamento fiável.
Mecanismos de acoplamento de EMI a unidades de disparo eletrónicas

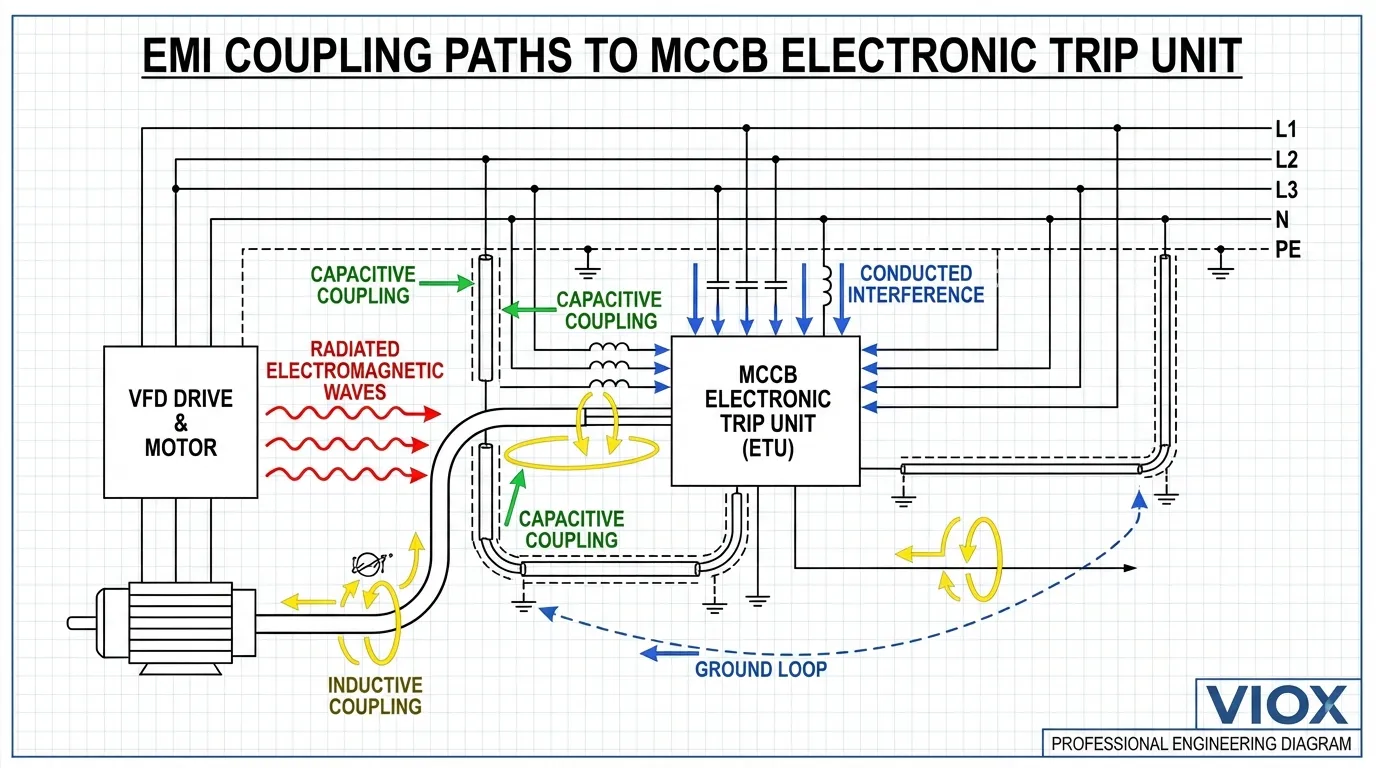

A interferência eletromagnética atinge os circuitos da unidade de disparo eletrónica através de quatro mecanismos de acoplamento primários, cada um com características distintas e requisitos de mitigação. Acoplamento conduzido ocorre quando a interferência viaja ao longo das linhas de alimentação, cabos de controlo ou cabos de comunicação diretamente para os circuitos da unidade de disparo. O ruído de alta frequência na fonte de alimentação pode ignorar os capacitores de filtragem e atingir circuitos analógicos e digitais sensíveis, enquanto as correntes de modo comum nos cabos podem acoplar-se aos caminhos de sinal através da capacitância parasita.
Acoplamento irradiado acontece quando as ondas eletromagnéticas se propagam pelo ar e induzem tensões em traços de circuito, terminais de componentes ou loops de cabos dentro da unidade de disparo. A eficácia do acoplamento irradiado depende da frequência, da intensidade do campo e das dimensões físicas das estruturas recetoras. Os traços de circuito ou loops de fios que são uma fração significativa do comprimento de onda (normalmente λ/10 ou maior) tornam-se antenas eficientes para receber interferência. A 100 MHz, por exemplo, λ/10 é igual a aproximadamente 30 cm, o que significa que muitas estruturas internas podem receber efetivamente EMI irradiada.
Acoplamento capacitivo (acoplamento de campo elétrico) ocorre quando campos elétricos variáveis no tempo induzem correntes de deslocamento em condutores próximos. Este mecanismo é mais significativo em frequências mais altas e quando circuitos de alta impedância estão localizados perto de fontes de tensões que mudam rapidamente. A capacitância de acoplamento entre uma fonte de interferência e um circuito vítima pode ser de apenas alguns picofarads, mas em altas frequências isso fornece um caminho de baixa impedância para a interferência. Acoplamento indutivo (acoplamento de campo magnético) acontece quando campos magnéticos variáveis no tempo induzem tensões em loops condutores de acordo com a lei de Faraday. A tensão induzida é proporcional à taxa de variação do fluxo magnético, à área do loop e ao número de espiras, tornando este mecanismo particularmente problemático para circuitos com grandes áreas de loop ou quando localizados perto de condutores de alta corrente.
A importância relativa destes mecanismos de acoplamento varia com a frequência. Abaixo de 10 MHz, o acoplamento conduzido e indutivo normalmente dominam, enquanto acima de 30 MHz, o acoplamento irradiado e capacitivo tornam-se mais significativos. Na prática, vários caminhos de acoplamento geralmente existem simultaneamente, e o mecanismo dominante pode mudar dependendo da configuração de instalação específica e das características da fonte de EMI.
Análise de impacto: como a EMI afeta o desempenho da unidade de disparo
As unidades de disparo eletrónicas MCCB exibem vários modos de falha distintos quando sujeitas a interferências eletromagnéticas, cada um com diferentes consequências operacionais e perfis de risco. Desarme representa a falha induzida por EMI mais comum, representando aproximadamente 40% dos incidentes relatados. Neste cenário, a interferência acopla-se aos circuitos de deteção ou processamento de corrente, criando sinais falsos que o microprocessador interpreta como uma condição de sobrecorrente. A unidade de disparo executa a sua função de proteção e abre o disjuntor, mesmo que não exista nenhuma falha real. Isso causa desligamentos inesperados, perdas de produção e erosão da confiança no sistema de proteção.
Leituras falsas e erros de medição ocorrem quando a EMI corrompe o processo de conversão analógico-digital ou interfere nos circuitos de deteção de corrente. A unidade de disparo pode exibir valores de corrente incorretos, registar dados erróneos ou tomar decisões de proteção com base em medições corrompidas. Embora isso possa não causar o disparo imediato, compromete a precisão da coordenação da proteção e pode levar à falha no disparo durante falhas reais ou ao disparo atrasado que permite danos ao equipamento. Estudos indicam que este modo de falha representa aproximadamente 35% dos problemas relacionados à EMI.
Bloqueio completo ou mau funcionamento representa o impacto mais severo, onde a interferência eletromagnética interrompe a operação do microprocessador a ponto de a unidade de disparo não responder. O processador pode entrar num estado indefinido, ficar preso num loop infinito ou sofrer corrupção de memória. Nesta condição, a unidade de disparo pode não fornecer proteção durante uma falha real – uma situação perigosa que viola o requisito fundamental para operação à prova de falhas. Este modo de falha representa aproximadamente 25% dos incidentes de EMI relatados e representa o maior risco de segurança.
Falhas de comunicação afetam as unidades de disparo com capacidades de comunicação digital (Modbus, Profibus, Ethernet/IP, etc.). A EMI pode corromper pacotes de dados, causar tempos limite de comunicação ou desativar completamente a interface de comunicação. Embora isso possa não afetar diretamente a função de proteção, impede o monitoramento remoto, a coordenação com outros dispositivos de proteção e a integração com sistemas de gestão de edifícios. A frequência e a gravidade destes impactos dependem de vários fatores, incluindo a intensidade do campo, o conteúdo de frequência, a eficácia do caminho de acoplamento e o projeto de imunidade inerente da unidade de disparo específica.
Comparação: Unidades de disparo eletrónicas vs. térmico-magnéticas
| Característica | Desarme Eletrônico Unidades | Unidades de disparo térmico-magnéticas | Vantagem da EMI |
|---|---|---|---|
| Suscetibilidade à EMI | Alta (circuitos de microprocessador sensíveis) | Baixa (componentes mecânicos passivos) | Térmico-Magnético |
| Princípio De Funcionamento | Processamento de sinal digital, conversão ADC | Propriedades físicas (calor, força magnética) | Térmico-Magnético |
| Nível de imunidade típico | 10 V/m (mínimo IEC 60947-2) | Inerentemente imune à maioria das EMIs | Térmico-Magnético |
| Faixa de frequência vulnerável | 150 kHz – 1 GHz | Vulnerabilidade mínima | Térmico-Magnético |
| Risco de Disparo Intempestivo | Moderada a alta em ambientes de EMI | Muito baixo | Térmico-Magnético |
| Precisão da proteção | ±1-2% da configuração | ±10-20% da configuração | Eletrônico |
| Ajustabilidade | Configurações totalmente programáveis | Ajuste fixo ou limitado | Eletrônico |
| Capacidade de comunicação | Protocolos digitais disponíveis | Nenhum | Eletrônico |
| Tolerância ambiental | Requer mitigação de EMI em ambientes agressivos | Opera de forma fiável sem medidas especiais | Térmico-Magnético |
| Custo | Custo inicial mais elevado | Custo inicial mais baixo | Térmico-Magnético |
| Manutenção | Atualizações de firmware possíveis, autodiagnóstico | Sem manutenção de software | Misto |
Esta comparação revela a troca fundamental entre funcionalidade avançada e robustez EMI. As unidades de disparo eletrónicas oferecem precisão, flexibilidade e capacidades de integração superiores, mas exigem uma aplicação cuidadosa e mitigação de EMI em ambientes eletromagneticamente agressivos. As unidades de disparo térmico-magnéticas oferecem imunidade inerente à interferência eletromagnética, mas carecem dos recursos avançados cada vez mais exigidos nos sistemas elétricos modernos. A escolha ideal depende dos requisitos específicos da aplicação, do ambiente eletromagnético e da viabilidade de implementação de medidas eficazes de mitigação de EMI.
Requisitos de EMC IEC 60947-2 para MCCBs
A norma da Comissão Eletrotécnica Internacional IEC 60947-2 estabelece requisitos abrangentes de compatibilidade eletromagnética para disjuntores de baixa tensão, incluindo MCCBs com unidades de disparo eletrónicas. Estes requisitos garantem que os disjuntores possam operar de forma fiável em ambientes eletromagnéticos industriais típicos, sem gerar interferência excessiva que afete outros equipamentos. A norma aborda tanto as emissões (interferência gerada pelo dispositivo) quanto a imunidade (resistência à interferência externa).
Requisitos de emissão limitam a interferência eletromagnética que os MCCBs podem produzir durante a operação normal. As emissões conduzidas são medidas nos terminais da fonte de alimentação na faixa de frequência de 150 kHz a 30 MHz, com limites definidos de acordo com o CISPR 11 Grupo 1 Classe A (ambiente industrial). As emissões irradiadas são medidas de 30 MHz a 1 GHz a uma distância de 10 metros, garantindo que o dispositivo não interfira nas comunicações de rádio ou outros equipamentos sensíveis. Estes limites são geralmente menos rigorosos para equipamentos industriais em comparação com aplicações residenciais, reconhecendo os diferentes ambientes eletromagnéticos.
Requisitos de imunidade especificam o nível mínimo de perturbação eletromagnética que os MCCBs devem suportar sem mau funcionamento. Os principais testes de imunidade incluem imunidade a campos eletromagnéticos irradiados (IEC 61000-4-3) que exige operação sem degradação em intensidades de campo de 10 V/m na faixa de frequência de 80 MHz a 1 GHz, com modulação de amplitude a 1 kHz e 80%. A imunidade a transientes/bursts elétricos rápidos (IEC 61000-4-4) testa a resistência a transientes rápidos repetitivos nas linhas de alimentação e controlo, simulando transientes de comutação de cargas indutivas e contactos de relés. A imunidade a surtos (IEC 61000-4-5) avalia a resistência a transientes de alta energia causados por descargas atmosféricas e operações de comutação no sistema de distribuição de energia.
Perturbações conduzidas induzidas por campos de radiofrequência (IEC 61000-4-6) testam a imunidade à interferência de RF acoplada aos cabos na faixa de frequência de 150 kHz a 80 MHz a um nível de 10V. Quedas de tensão, interrupções curtas e variações (IEC 61000-4-11) garantem que a unidade de disparo mantém a operação ou recupera adequadamente durante as perturbações da fonte de alimentação. A imunidade à descarga eletrostática (IEC 61000-4-2) verifica a resistência a eventos de ESD até descarga de contacto de ±8 kV e descarga de ar de ±15 kV. Estes requisitos de teste abrangentes garantem que os MCCBs com unidades de disparo eletrónicas possam operar de forma fiável em ambientes industriais com perturbações eletromagnéticas significativas.
Estratégias comprovadas de mitigação de EMI
A mitigação eficaz de EMI para unidades de disparo eletrónicas MCCB requer uma abordagem sistemática que aborde a interferência na fonte, no caminho de acoplamento e no recetor. Práticas de instalação adequadas formam a base da mitigação de EMI. Manter a separação física entre os MCCBs com unidades de disparo eletrónicas e as fontes de EMI conhecidas (VFDs, equipamentos de soldadura, transmissores de RF) reduz o acoplamento irradiado e indutivo. Recomenda-se uma separação mínima de 30 cm de VFDs de alta potência e 50 cm de equipamentos de soldadura, com distâncias maiores a fornecerem margem adicional. A instalação de MCCBs em invólucros metálicos com aterramento adequado fornece proteção contra EMI irradiada, com o invólucro a atuar como uma gaiola de Faraday que atenua os campos eletromagnéticos.

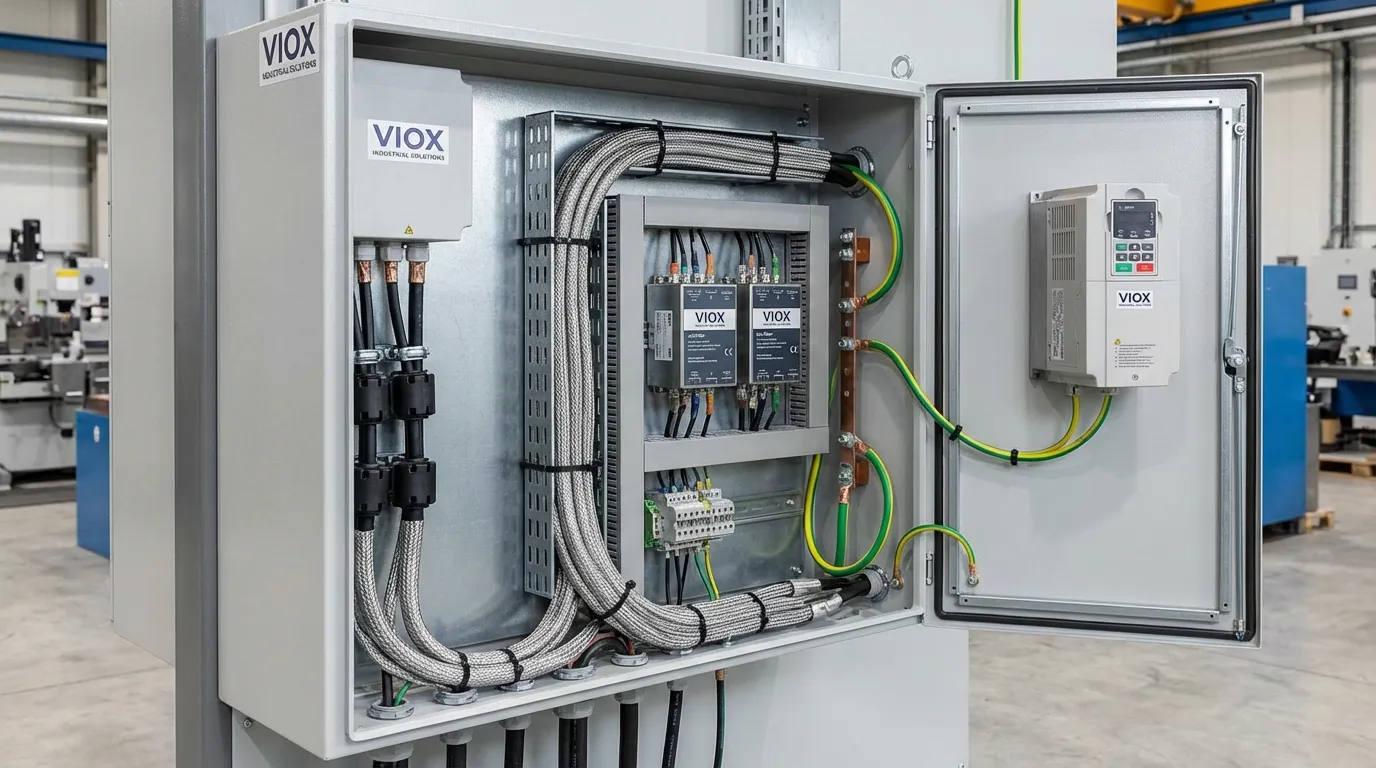

Roteamento e blindagem de cabos impacta significativamente o acoplamento EMI. Os cabos de alimentação e controlo devem ser encaminhados para longe das fontes de EMI, evitando passagens paralelas com cabos de saída de VFD, cabos de motor e outros condutores de alto ruído. Quando o roteamento paralelo é inevitável, manter uma separação de pelo menos 30 cm e usar cruzamentos perpendiculares minimiza o acoplamento indutivo. Cabos blindados para conexões de comunicação e controlo fornecem proteção contra acoplamento irradiado e capacitivo, com a blindagem aterrada numa extremidade (para aplicações de baixa frequência) ou em ambas as extremidades (para aplicações de alta frequência), dependendo da situação específica. O uso de condutores de par trançado para fiação de sinal e controlo reduz a área do loop e melhora a imunidade ao acoplamento do campo magnético.
Filtragem e supressão os componentes intercetam a interferência antes que ela atinja os circuitos sensíveis. A instalação de filtros de linha na fonte de alimentação para unidades de disparo eletrónicas atenua a EMI conduzida, com a seleção do filtro com base no espectro de frequência da interferência. Núcleos ou contas de ferrite em cabos perto do invólucro da unidade de disparo suprimem correntes de modo comum de alta frequência sem afetar os sinais desejados. Supressores de tensão transiente (TVS) ou varistores de óxido metálico (MOV) nas linhas de alimentação e controlo fixam picos de tensão e protegem contra eventos de surto. Snubbers RC em cargas indutivas (bobinas de relés, bobinas de contatores) reduzem a amplitude dos transientes de comutação na fonte.
Aterramento e ligação as práticas garantem que as blindagens, os invólucros e as estruturas dos equipamentos estejam devidamente conectados para estabelecer um caminho de baixa impedância para as correntes de interferência. Uma conexão de aterramento de ponto único para o invólucro do MCCB ao sistema de aterramento principal da instalação evita loops de aterramento, ao mesmo tempo que fornece blindagem eficaz. A ligação de todas as peças metálicas dentro do invólucro cria uma zona equipotencial que minimiza as diferenças de tensão que poderiam impulsionar as correntes de interferência. O uso da topologia de aterramento em estrela para circuitos sensíveis separa os retornos de aterramento de alta corrente e baixa corrente, evitando o acoplamento de interferência através da impedância de aterramento comum.
Seleção de produtos as considerações incluem a escolha de MCCBs com unidades de disparo eletrónicas que excedam os requisitos mínimos de imunidade IEC 60947-2 ao operar em ambientes eletromagnéticos particularmente agressivos. Alguns fabricantes oferecem versões de imunidade aprimorada projetadas especificamente para aplicações VFD ou ambientes de soldadura. Verificar se a unidade de disparo foi testada de acordo com as normas de imunidade relevantes e rever os relatórios de teste fornece confiança no desempenho de EMI. Em ambientes extremamente agressivos onde a mitigação eficaz é difícil, as unidades de disparo térmico-magnéticas podem ser a escolha mais fiável, apesar da sua funcionalidade reduzida.
Métodos de teste e verificação

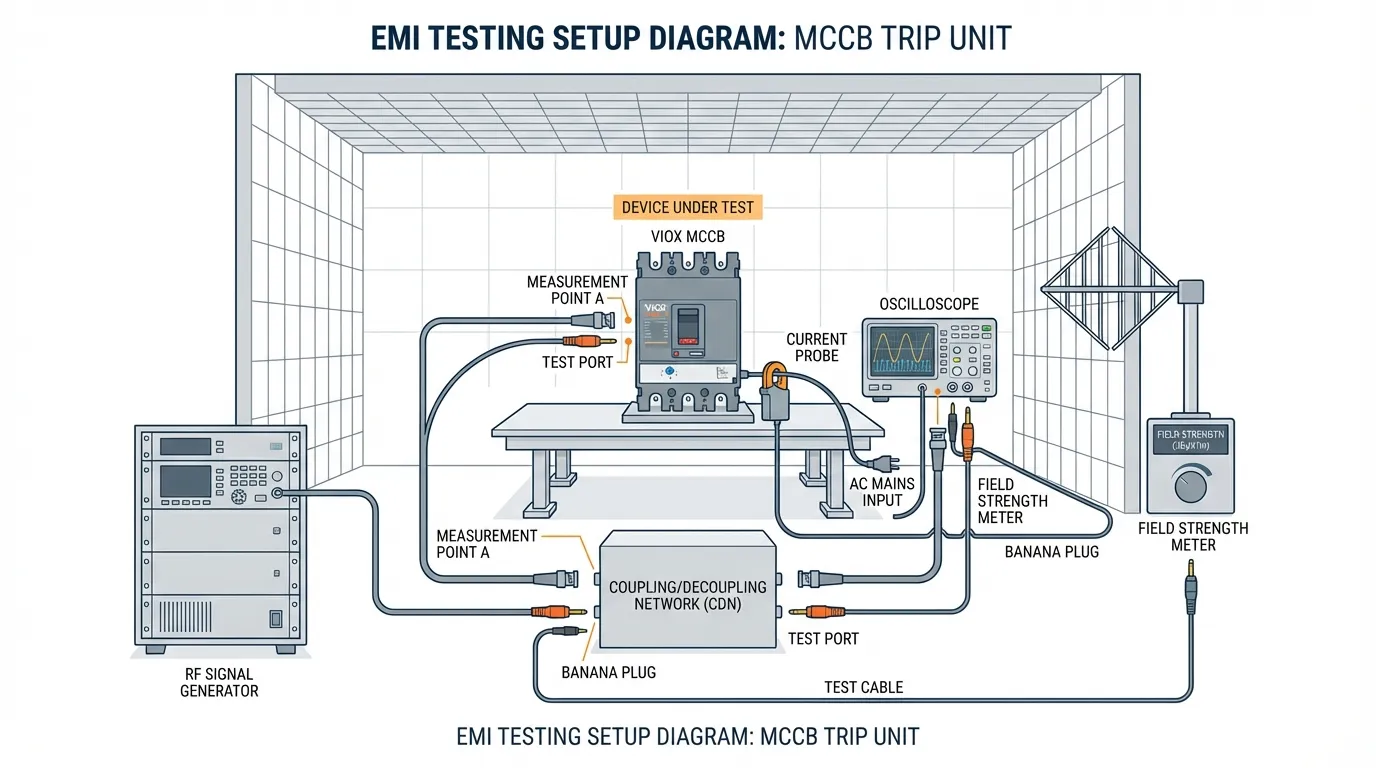

Validar a imunidade a EMI e identificar problemas potenciais requer testes sistemáticos nos níveis de componente e sistema. Testes pré-instalação num ambiente controlado permite a verificação da imunidade da unidade de disparo antes da implementação. O teste de imunidade irradiada usando um gerador de sinal de RF calibrado e uma antena expõe a unidade de disparo a campos eletromagnéticos em várias frequências e amplitudes, monitorizando o mau funcionamento ou o disparo incômodo. O teste de imunidade conduzida injeta sinais de RF em cabos de alimentação e controlo usando redes de acoplamento/desacoplamento (CDNs) ou sondas de injeção de corrente. O teste de imunidade a bursts aplica bursts transientes rápidos simulando transientes de comutação para verificar a operação adequada. Estes testes devem replicar o ambiente EMI específico esperado na instalação, incluindo conteúdo de frequência, amplitude e características de modulação.
Testes de campo após a instalação, valida a eficácia das medidas de mitigação no ambiente operacional real. As medições da intensidade do campo eletromagnético usando um medidor de intensidade de campo de banda larga ou um analisador de espectro identificam a amplitude e o conteúdo de frequência da EMI ambiente no local do MCCB. As medições de ruído conduzido em cabos de alimentação e controlo usando sondas de corrente e osciloscópios revelam a interferência que realmente atinge a unidade de disparo. O teste funcional durante a operação de fontes de EMI próximas (iniciar VFDs, operar equipamentos de soldadura, transmitir em sistemas de rádio) verifica se a unidade de disparo mantém a operação normal sem disparos incômodos ou erros de medição.
Monitorização e diagnóstico fornecem verificação contínua da imunidade a EMI e aviso prévio de problemas potenciais. As unidades de disparo com capacidades de registo de eventos devem ser configuradas para registar disparos incômodos, erros de comunicação e outras anomalias que possam indicar problemas relacionados com EMI. A revisão periódica dos dados registados identifica padrões que se correlacionam com a operação de equipamentos específicos ou variações da hora do dia no ambiente eletromagnético. Algumas unidades de disparo avançadas incluem recursos de autodiagnóstico que detetam e relatam erros internos potencialmente causados por EMI, permitindo a intervenção proativa antes que ocorra uma falha crítica.
Estudo de caso: Mitigação de EMI de aplicação VFD
Uma instalação de fabrico sofreu disparos incômodos repetidos de MCCBs que protegiam motores de 75 kW controlados por variadores de frequência. As unidades de disparo eletrónicas disparavam aleatoriamente durante a aceleração e desaceleração do motor, causando interrupções de produção com uma média de três vezes por turno. A investigação inicial revelou que os MCCBs estavam instalados no mesmo invólucro que os VFDs, com cabos de controlo não blindados encaminhados ao lado dos cabos de saída do VFD. As medições do campo eletromagnético mostraram intensidades de campo irradiado superiores a 30 V/m nos locais dos MCCB durante a comutação do VFD, três vezes o nível de teste IEC 60947-2.
A estratégia de mitigação implementada incluiu a realocação dos MCCBs para um invólucro metálico separado posicionado a 1 metro do invólucro do VFD, a instalação de filtros de linha classificados para aplicações VFD na fonte de alimentação para cada unidade de disparo eletrónica, a substituição de cabos de controlo não blindados por cabos de par trançado blindados com blindagens aterradas em ambas as extremidades, a instalação de núcleos de ferrite em todos os cabos que entram no invólucro do MCCB e o encaminhamento de cabos de alimentação em condutas separadas dos cabos de saída do VFD com uma separação mínima de 50 cm. Após a implementação destas medidas, a intensidade do campo nos locais dos MCCB foi reduzida para abaixo de 8 V/m e o ruído conduzido nos cabos de alimentação foi reduzido em 25 dB.
A instalação operou durante seis meses após as modificações sem um único disparo incômodo, eliminando um custo estimado de $45.000 em custos anuais de tempo de inatividade. Este caso demonstra que a mitigação sistemática de EMI que aborda vários caminhos de acoplamento pode resolver até mesmo problemas de interferência graves e que o custo da mitigação adequada é normalmente muito menor do que o custo de interrupções de produção repetidas.
Selecionar o MCCB certo para a sua aplicação
A escolha entre unidades de disparo eletrónicas e térmico-magnéticas requer uma avaliação cuidadosa dos requisitos da aplicação, do ambiente eletromagnético e das prioridades operacionais. As unidades de disparo eletrónicas são a escolha ideal para aplicações que exigem coordenação de proteção precisa, configurações programáveis, proteção contra falhas de aterramento com sensibilidade ajustável, integração de comunicação com sistemas de gestão de edifícios ou SCADA, registo de dados e monitorização da qualidade de energia ou intertravamento seletivo de zona. No entanto, estes benefícios devem ser ponderados em relação ao aumento da suscetibilidade a EMI e aos requisitos de mitigação.
As unidades de disparo térmico-magnéticas permanecem a escolha preferida para aplicações em ambientes eletromagnéticos severos onde a mitigação eficaz é difícil, instalações perto de VFDs de alta potência ou equipamentos de soldadura sem separação física, instalações ao ar livre ou em ambientes agressivos onde a integridade do invólucro pode ser comprometida, aplicações onde a máxima fiabilidade é priorizada em relação aos recursos avançados ou situações de retrofit onde adicionar medidas de mitigação de EMI é impraticável. A imunidade inerente dos mecanismos térmico-magnéticos à interferência eletromagnética fornece proteção robusta sem exigir práticas de instalação especiais ou componentes de mitigação adicionais.
Para aplicações onde as unidades de disparo eletrónicas são selecionadas apesar dos ambientes EMI desafiadores, especificar unidades com classificações de imunidade aprimoradas acima dos requisitos mínimos da IEC 60947-2 fornece margem adicional. Alguns fabricantes oferecem unidades de disparo eletrónicas de nível industrial ou classificadas para VFD com níveis de imunidade de 20-30 V/m ou superiores, projetadas especificamente para ambientes eletromagnéticos agressivos. Rever os dados de teste e as certificações do fabricante garante que a unidade de disparo selecionada foi validada para o ambiente EMI específico previsto na instalação.
Recursos Relacionados
Para uma compreensão abrangente da seleção de MCCB, coordenação de proteção e projeto de sistema elétrico, explore estes guias VIOX relacionados:
- O que é um Disjuntor de Caixa Moldada (MCCB)? – Guia completo para construção, operação e aplicações de MCCB
- Compreendendo as curvas de viagem – Guia essencial para coordenação de proteção e seleção de curvas
- Como selecionar um MCCB para um painel – Metodologia abrangente de seleção de MCCB
- MCCB vs MCB – Comparação detalhada de tipos de disjuntores
- Guia do Disjuntor Ajustável – Compreender as configurações de disparo ajustáveis
- Classificações do Disjuntor ICU ICS ICW ICM – Capacidade de interrupção e especificações de classificação
- Guia de Componentes do Painel de Controlo Industrial – Projeto completo do painel e seleção de componentes
- Fatores de Agrupamento de Altitude de Temperatura de Redução Elétrica – Redução ambiental para proteção precisa
- Guia de diagnóstico de zumbido do disjuntor – Resolução de problemas de operação anormal do disjuntor
- Tipos de disjuntores – Visão geral abrangente das tecnologias de disjuntores
Perguntas Frequentes
P: A EMI pode danificar permanentemente as unidades de disparo eletrónicas MCCB?
R: Embora a maioria dos eventos de EMI cause mau funcionamento temporário, como disparos incômodos ou leituras falsas, perturbações eletromagnéticas severas podem potencialmente causar danos permanentes a componentes eletrónicos sensíveis. Transientes de alta energia de descargas atmosféricas ou surtos de comutação podem exceder as classificações de tensão dos dispositivos semicondutores, causando falha imediata. A exposição repetida a EMI de alto nível também pode causar degradação cumulativa dos componentes, reduzindo a fiabilidade a longo prazo. A proteção contra surtos adequada e as medidas de mitigação de EMI evitam interrupções temporárias e danos permanentes.
P: Como sei se o meu disparo incômodo é causado por EMI?
R: Os disparos incômodos relacionados com EMI normalmente exibem padrões característicos que os distinguem dos disparos causados por sobrecargas ou falhas reais. Os principais indicadores incluem disparos que ocorrem durante a operação de equipamentos específicos (inícios de VFD, operações de soldadura, transmissões de rádio), disparos sem evidências correspondentes de sobrecorrente (sem danos térmicos, outros dispositivos de proteção não operaram), disparos que ocorrem aleatoriamente sem correlação com alterações de carga e disparos que cessam após a implementação de medidas de mitigação de EMI. As medições do campo eletromagnético e os testes de ruído conduzido podem identificar definitivamente a EMI como a causa raiz.
P: Existem normas da indústria para imunidade a EMI além da IEC 60947-2?
R: Sim, várias normas adicionais podem ser aplicadas dependendo da aplicação e da localização geográfica. A MIL-STD-461 especifica requisitos de EMI mais rigorosos para aplicações militares e aeroespaciais. A EN 50121 aborda aplicações ferroviárias com requisitos de imunidade específicos para material circulante e equipamentos de via. A IEC 61000-6-2 fornece normas de imunidade genéricas para ambientes industriais que podem ser referenciadas além das normas específicas do produto. A UL 508A inclui requisitos de EMC para painéis de controlo industrial na América do Norte. A conformidade com várias normas fornece maior garantia de operação fiável em diversos ambientes eletromagnéticos.
P: Posso fazer um retrofit de proteção contra EMI em MCCBs existentes com unidades de disparo eletrónicas?
R: Sim, muitas medidas de mitigação de EMI podem ser implementadas como retrofits em instalações existentes. Adicionar filtros de linha às conexões da fonte de alimentação, instalar núcleos de ferrite em cabos, implementar roteamento e separação de cabos adequados, melhorar as conexões de aterramento e ligação e adicionar blindagem aos invólucros podem ser realizados sem substituir os próprios MCCBs. No entanto, se as unidades de disparo não tiverem imunidade inerente adequada, estas medidas externas podem fornecer apenas melhorias parciais. Em ambientes EMI severos, substituir as unidades de disparo eletrónicas por tipos térmico-magnéticos pode ser a solução mais económica.
P: Qual é a diferença de custo típica entre MCCBs eletrónicos e térmico-magnéticos?
R: As unidades de disparo eletrónicas normalmente custam 50-150% mais do que os MCCBs térmico-magnéticos equivalentes, com o prémio a aumentar para unidades com recursos avançados como comunicação, proteção contra falhas de aterramento e imunidade aprimorada. Para um MCCB de 400A, uma unidade térmico-magnética básica pode custar $300-500, enquanto uma versão eletrónica varia de $600-1200. No entanto, esta comparação deve incluir o custo das medidas de mitigação de EMI (filtros, cabos blindados, invólucros separados) que podem adicionar $100-500 por instalação. A diferença total de custo instalado pode ser de 75-200%, tornando as unidades térmico-magnéticas significativamente mais económicas para aplicações que não exigem recursos de unidade de disparo eletrónica.
P: Com que frequência a imunidade a EMI deve ser testada em instalações operacionais?
R: O teste inicial deve ser realizado durante o comissionamento para verificar a operação adequada no ambiente eletromagnético real. O reteste periódico é recomendado após quaisquer alterações significativas na instalação, incluindo a instalação de novos equipamentos de alta potência (VFDs, sistemas de soldadura, equipamentos de RF), modificações nos sistemas de distribuição elétrica ou realocação de MCCBs ou fontes de EMI. O teste anual é prudente para aplicações críticas onde o disparo incômodo tem consequências graves. A monitorização contínua através do registo de eventos e recursos de diagnóstico fornece verificação contínua sem exigir testes formais.
Conclusão
A interferência eletromagnética representa um desafio significativo para as unidades de disparo eletrónicas MCCB em ambientes industriais, mas a compreensão sistemática e a mitigação dos mecanismos de acoplamento de EMI permitem uma operação fiável mesmo em condições eletromagneticamente agressivas. A precisão, flexibilidade e capacidades de comunicação superiores das unidades de disparo eletrónicas tornam-nas cada vez mais atraentes para os sistemas elétricos modernos, desde que seja dada a devida atenção à imunidade a EMI durante a seleção do produto, o projeto da instalação e a verificação do comissionamento.
A troca fundamental entre funcionalidade avançada e robustez inerente a EMI requer uma avaliação cuidadosa dos requisitos da aplicação e do ambiente eletromagnético. Para aplicações onde os recursos da unidade de disparo eletrónica são essenciais, a implementação de medidas abrangentes de mitigação de EMI — incluindo práticas de instalação adequadas, roteamento e blindagem de cabos, componentes de filtragem e supressão e aterramento eficaz — garante proteção fiável sem disparos incômodos. Para aplicações em ambientes EMI severos onde a mitigação é difícil ou impraticável, as unidades de disparo térmico-magnéticas fornecem proteção robusta com imunidade inerente à interferência eletromagnética.
À medida que os sistemas elétricos continuam a evoluir com a crescente digitalização, integração de comunicação e conteúdo de eletrónica de potência, o ambiente eletromagnético tornar-se-á progressivamente mais desafiador. Os fabricantes estão a responder com designs de imunidade aprimorados, blindagem melhorada e algoritmos de firmware mais robustos. No entanto, a responsabilidade pela aplicação bem-sucedida recai, em última análise, sobre os projetistas e instaladores de sistemas, que devem compreender os mecanismos de acoplamento EMI, implementar estratégias de mitigação eficazes e verificar o funcionamento adequado através de testes sistemáticos. Ao seguir os princípios e práticas descritos neste guia, os profissionais da área elétrica podem implementar com confiança unidades de disparo MCCB eletrónicas que fornecem capacidades de proteção avançadas com a fiabilidade exigida pelas aplicações industriais críticas.
