Bilik manakah yang memerlukan perlindungan AFCI?
Di bawah peraturan pendawaian kediaman A.S. gaya NEC, perlindungan pemutus litar kerosakan arka (AFCI) biasanya diperlukan untuk litar cawangan 120V, fasa tunggal, 15A dan 20A yang membekalkan soket atau peranti di dapur, ruang keluarga, ruang makan, ruang tamu, bilik tidur, almari, ruang laluan, kawasan dobi, dan ruang kediaman yang serupa.
Bilik mandi, garaj, kawasan luar, ruang bawah lantai, dan ruang bawah tanah yang tidak siap lebih kerap dibincangkan di bawah peraturan pemutus litar kerosakan bumi (GFCI), bukan sebagai senarai bilik AFCI standard. Walau bagaimanapun, pindaan kod tempatan dan pihak berkuasa yang mempunyai bidang kuasa (AHJ) sentiasa mengawal keperluan akhir.

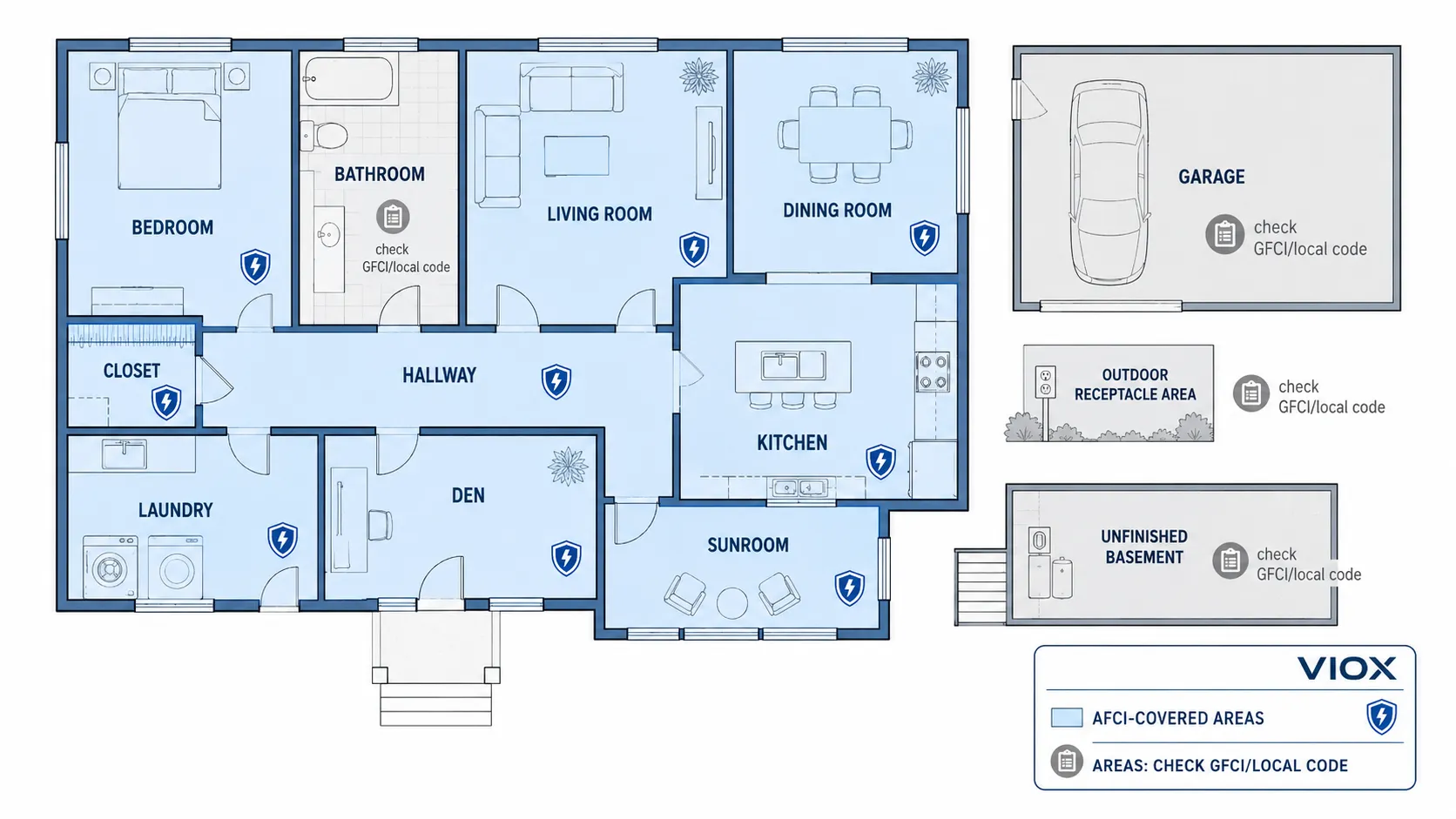

Rujukan Pantas AFCI Mengikut Bilik
| Kawasan rumah | Adakah AFCI biasanya diperlukan? | Nota praktikal |
|---|---|---|
| Bilik tidur | Ya | Salah satu kawasan terawal yang memerlukan AFCI dalam sejarah NEC. Termasuk soket, poin lampu, dan peranti serupa pada litar yang dilindungi. |
| Ruang tamu / ruang keluarga | Ya | Kawasan kediaman umum merupakan lokasi tipikal bagi AFCI di bawah peraturan gaya NEC moden. |
| Ruang makan | Ya | Perlindungan AFCI biasanya diperlukan untuk litar cawangan 120V, 15A/20A yang membekalkan soket atau peranti. |
| Dapur | Ya | Litar dapur sering memerlukan perlindungan AFCI dan GFCI, bergantung kepada jenis litar dan kod tempatan. |
| Kawasan dobi | Ya | Kawasan dobi telah ditambah ke dalam senarai liputan AFCI moden dan biasanya juga melibatkan keperluan GFCI. |
| Ruang legar | Ya | Soket, poin lampu dan peranti yang disambungkan di ruang legar mungkin tertakluk di bawah perlindungan AFCI. |
| Bilik stor | Ya | Poin lampu dan soket di dalam bilik stor yang berada pada litar cawangan yang dilindungi perlu diperiksa untuk keperluan AFCI. |
| Bilik matahari / bilik rekreasi / ruang santai / perpustakaan | Ya | Ini adalah kawasan “ruang kediaman serupa” yang tipikal bagi AFCI. |
| Bilik air | Biasanya tidak termasuk dalam senarai bilik standard untuk AFCI. | Soket di bilik mandi sangat berkait rapat dengan perlindungan GFCI; peraturan tempatan mungkin menambah keperluan AFCI atau fungsi dwi. |
| Garaj | Biasanya tidak termasuk dalam senarai bilik standard untuk AFCI. | Soket di garaj sangat berkait rapat dengan perlindungan GFCI. AFCI mungkin terpakai jika pindaan tempatan atau laluan litar memerlukannya. |
| Soket luar | Biasanya tidak termasuk dalam senarai bilik standard untuk AFCI. | Soket luar bangunan terutamanya melibatkan topik GFCI/tahan cuaca/penutup semasa digunakan. |
| Ruang bawah tanah yang belum siap | Biasanya tertumpu pada GFCI | Ruang kediaman di tingkat bawah tanah yang telah siap mungkin dilayan secara berbeza daripada ruang utiliti yang belum siap. |
Apakah yang sebenarnya dilindungi oleh Pemutus Litar AFCI
AFCI direka untuk mengurangkan risiko kebakaran akibat arka elektrik yang berbahaya. Pemutus litar standard melindungi daripada beban lampau dan litar pintas, namun sesetengah kerosakan arka boleh berlaku pada tahap arus yang terlalu rendah atau terlalu sekejap untuk menyebabkan pemutus litar biasa terpelantik.
Punca kerosakan arka yang biasa termasuk:
- penebat kord yang rosak
- tamatan soket atau suis yang longgar
- kabel yang tersepit di belakang perabot
- palam atau kord sambungan yang haus
- sambungan pendawaian yang terlalu panas atau merosot
- paku atau skru yang merosakkan kabel litar cawangan
Perlindungan AFCI tidak sama dengan perlindungan beban lampau, perlindungan litar pintas, atau perlindungan kerosakan bumi. Ia merupakan lapisan pencegahan kebakaran berasingan yang bertujuan untuk mengesan tanda-tanda arka berbahaya dan membuka litar sebelum haba boleh menyalakan bahan di sekelilingnya.
Untuk perbandingan yang lebih luas mengenai jenis perlindungan, sila lihat panduan VIOX mengenai GFCI lwn AFCI.
Konteks NEC: Mengapa Senarai Bilik Itu Penting
Peraturan AFCI gaya NEC tidak berasaskan nama bilik semata-mata. Ia berasaskan litar dan apa yang dibekalkan oleh litar tersebut.
Frasa kunci untuk difahami ialah:
Litar cawangan 120V, fasa tunggal, 15A dan 20A yang membekalkan soket atau peranti di kawasan unit kediaman yang ditetapkan.
Perkataan tersebut penting atas tiga sebab.
Pertama, keperluan AFCI biasanya tertumpu pada litar cawangan kediaman biasa, bukan setiap litar di dalam bangunan.
Kedua, “outlet” tidak bermaksud hanya soket dinding. Dalam bahasa NEC, outlet ialah titik di mana elektrik diambil untuk membekalkan peralatan. Ini boleh merangkumi soket, outlet lampu, penggera asap, kipas siling, dan peranti bersambung yang serupa.
Ketiga, senarai bilik merangkumi “bilik atau kawasan yang serupa.” Ini memberi ruang kepada AHJ untuk mentafsir ruang yang berfungsi seperti bilik tidur, ruang tamu, ruang santai, dewan, atau kawasan kediaman lain.
Artikel ini memfokuskan pada keperluan bilik AFCI gaya NEC AS. Dalam pasaran IEC, kategori peranti yang berkaitan biasanya dibincangkan sebagai peranti pengesanan kerosakan arka (AFDD), dengan piawaian dan peraturan penggunaan yang berbeza. Untuk terminologi tersebut, lihat panduan VIOX mengenai Perlindungan kerosakan arka AFDD dan IEC 62606.
Bilik yang Sering Menimbulkan Kekeliruan
Dapur
Dapur moden adalah salah satu tempat yang paling mudah disalah faham mengenai peraturan AFCI kerana ia sering memerlukan lebih daripada satu kaedah perlindungan. Litar cawangan dapur mungkin memerlukan perlindungan AFCI untuk pencegahan kebakaran akibat kerosakan arka dan perlindungan GFCI untuk perlindungan kejutan elektrik, terutamanya di mana soket digunakan untuk kawasan meja kaunter atau peralatan elektrik.
Dalam praktiknya, ini boleh dikendalikan dengan:
- pemutus litar AFCI/GFCI dwi-fungsi
- pemutus litar AFCI yang digabungkan dengan soket GFCI di bahagian hilir
- susunan lain yang diluluskan secara tempatan
Penyelesaian yang betul bergantung pada keserasian panel, penyenaraian peranti, susun atur pendawaian, dan pemakaian kod tempatan.
Kawasan Dobi
Kawasan dobi adalah satu lagi zon pertindihan yang biasa. Perlindungan AFCI mungkin diperlukan kerana kawasan dobi tersenarai dalam senarai bilik AFCI, manakala perlindungan GFCI juga mungkin diperlukan kerana peralatan dobi dikaitkan dengan kelembapan, perkakas elektrik, dan bahaya renjatan soket.
Jangan menganggap “AFCI sahaja” atau “GFCI sahaja” untuk litar dobi. Semak kedua-dua keperluan tersebut.
Bilik air
Bilik mandi terutamanya merupakan topik GFCI. Litar soket bilik mandi mungkin bukan sebahagian daripada senarai bilik AFCI standard, tetapi ini tidak bermakna AFCI tidak boleh digunakan. Jika litar tersebut turut membekalkan kuasa ke ruang yang dilindungi AFCI, atau jika peraturan tempatan memerlukan perlindungan dwi, reka bentuknya mungkin berubah.
Untuk kerja baharu, litar bilik mandi harus diperiksa berdasarkan laluan litar dan kod tempatan, bukan sekadar berdasarkan nama bilik sahaja.
Garaj dan Kawasan Luar
Soket di garaj dan kawasan luar sangat dikaitkan dengan perlindungan GFCI. AFCI biasanya bukan keperluan utama yang difikirkan orang untuk lokasi ini, tetapi penghalaan litar boleh merumitkan jawapannya.
Sebagai contoh, jika litar cawangan melalui atau membekalkan soket di garaj dan ruang kediaman, pemasang mesti menilai keseluruhan litar tersebut. Peraturan praktikal yang paling selamat adalah mudah: jangan membuat keputusan berdasarkan lokasi plat muka sahaja; jejak litar tersebut dan sahkan keperluan kod tempatan.
Ruang bawah tanah
Ruang bawah tanah yang tidak siap biasanya dibincangkan di bawah peraturan GFCI. Ruang bawah tanah yang siap, bilik rekreasi, bilik tidur di ruang bawah tanah, pejabat rumah, dan ruang kediaman yang serupa mungkin lebih tergolong dalam senarai bilik yang dilindungi AFCI.
Inilah sebabnya mengapa “ruang bawah tanah” bukan maklumat yang mencukupi. Bilik media yang siap dan kawasan mekanikal yang tidak siap tidak dilayan dengan cara yang sama dalam banyak tafsiran kod kediaman.

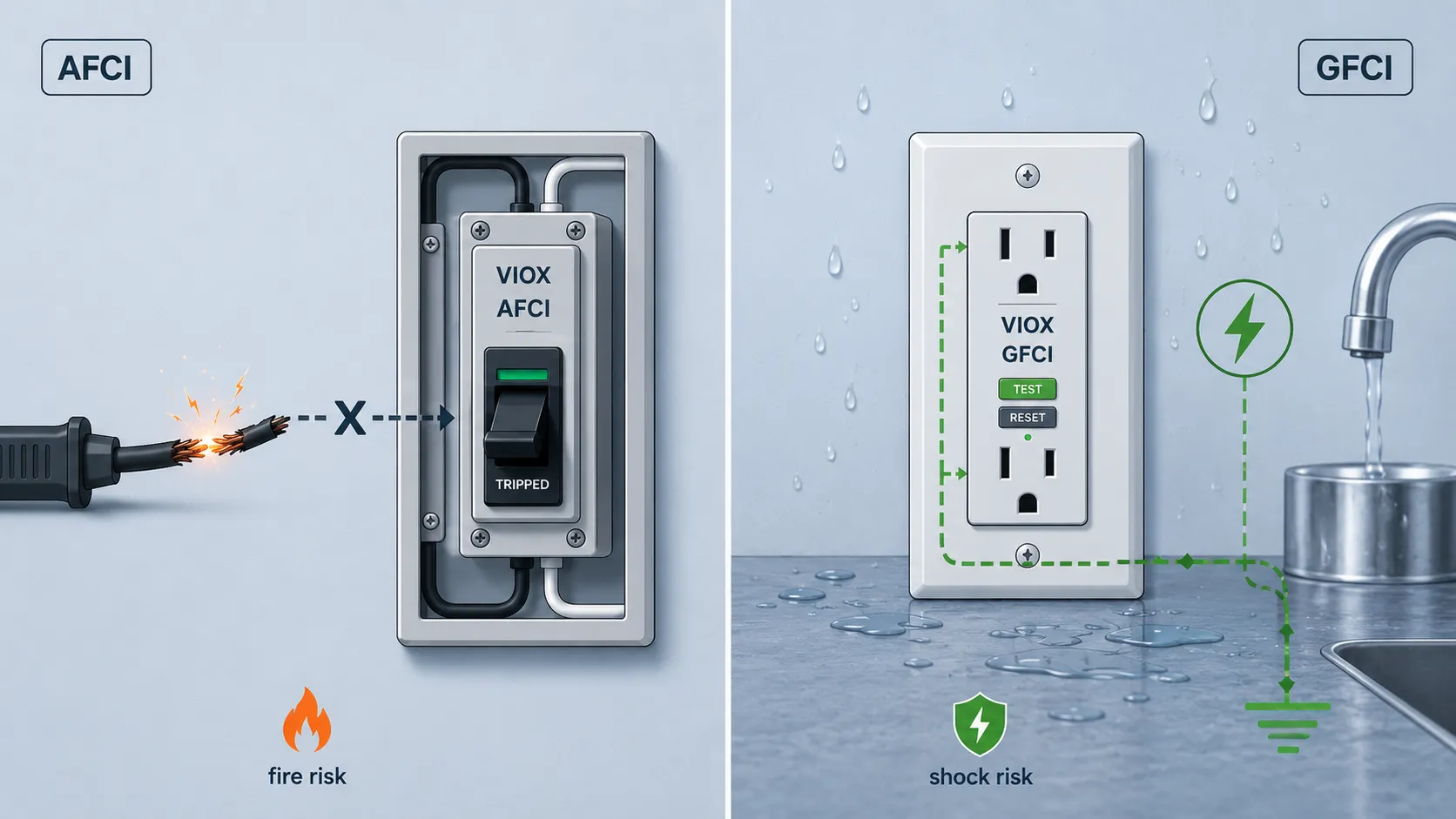

AFCI lwn GFCI: Yang Mana Satu Diperlukan oleh Bilik Tersebut?
Banyak bilik kini memerlukan kedua-dua jenis perlindungan, tetapi ia menyelesaikan bahaya yang berbeza.
| Jenis perlindungan | Bahaya utama yang ditangani | Lokasi tipikal | Apa yang tidak digantikannya |
|---|---|---|---|
| AFCI | Risiko kebakaran daripada arka berbahaya | Bilik tidur, ruang tamu, dapur, lorong, almari, kawasan dobi, dan ruang kediaman yang serupa | Perlindungan kejutan GFCI |
| GFCI | Risiko kejutan daripada arus kerosakan bumi | Bilik mandi, dapur, kawasan dobi, garaj, kawasan luar, ruang bawah tanah, kawasan basah/lembap | Perlindungan kebakaran kerosakan arka AFCI |
| AFCI/GFCI fungsi berkembar | Perlindungan terhadap kerosakan arka dan kerosakan bumi | Dapur, bilik dobi, dan litar yang memerlukan kedua-dua perlindungan | Reka bentuk litar yang betul dan penyelesaian masalah yang sewajarnya |
Kesilapan yang paling kerap kami lihat dalam perbincangan panel kediaman ialah menganggap AFCI dan GFCI sebagai pilihan yang bersaing. Ia bukanlah peranti yang bersaing. Ia mengesan keadaan kerosakan yang berbeza, dan sesetengah litar mungkin memerlukan kedua-duanya.

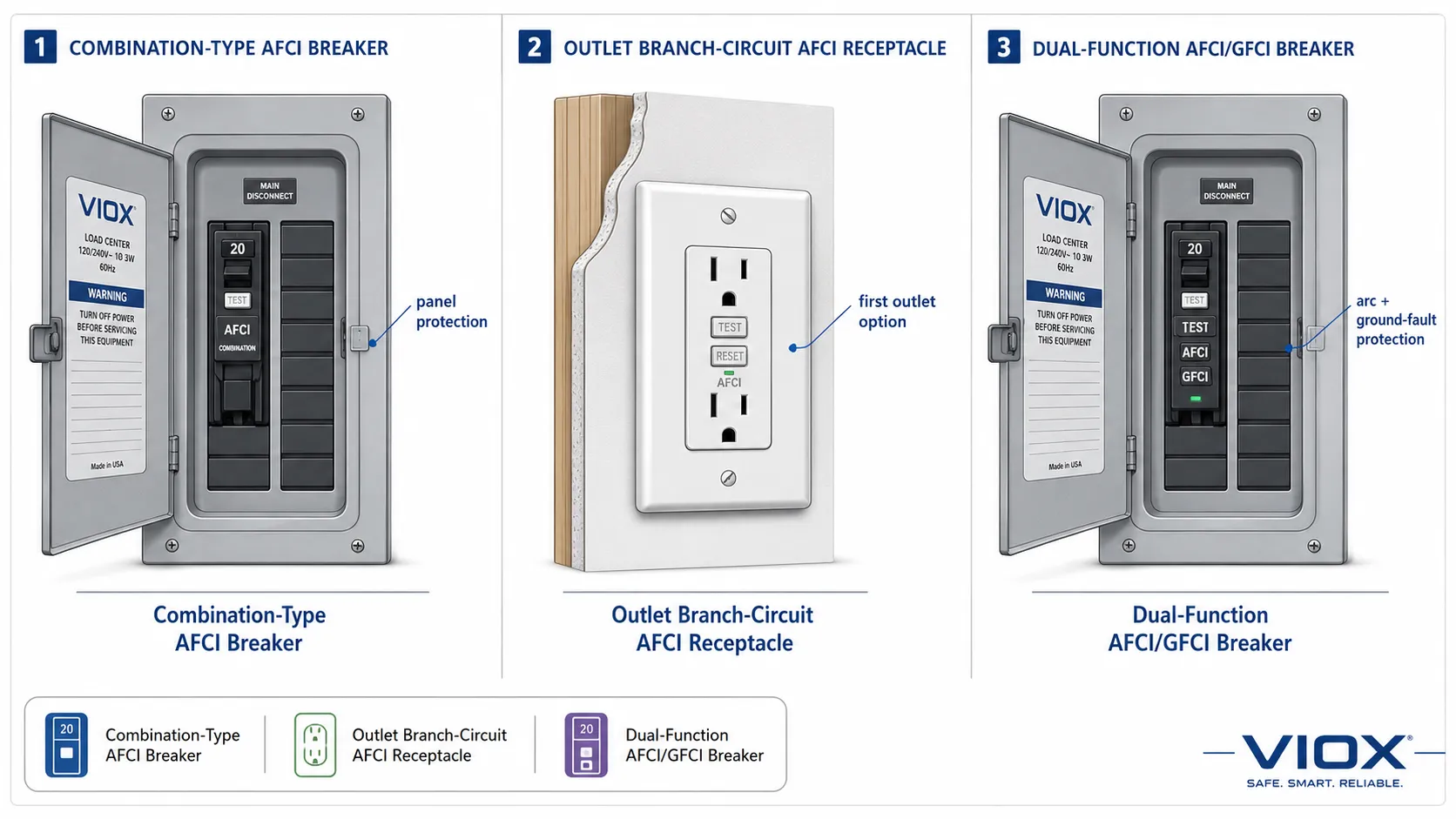

Pemutus Litar AFCI vs Soket AFCI vs Pemutus Litar Fungsi Berkembar
Terdapat lebih daripada satu cara untuk menyediakan perlindungan AFCI, tetapi pilihan tersebut mestilah sepadan dengan kaedah pendawaian, peralatan panel, dan kod tempatan.
| Pilihan peranti | Lokasi pemasangan | Paling sesuai | Had penting |
|---|---|---|---|
| Pemutus litar AFCI jenis gabungan | Panel perkhidmatan atau pusat beban | Perlindungan AFCI litar cawangan penuh dari panel | Mesti serasi dengan panel dan kaedah pendawaian |
| Soket AFCI litar cawangan alur keluar | Biasanya soket pertama pada litar cawangan | Kerja pengubahsuaian atau penyambungan di mana penggantian pemutus litar adalah sukar | Mesti dipasang pada alur keluar pertama yang betul dan mengikut arahan penyenaraian |
| Pemutus litar AFCI/GFCI fungsi dwi | Panel perkhidmatan atau pusat beban | Litar yang memerlukan perlindungan kerosakan arka dan kerosakan bumi | Keserasian panel dan diagnosis gangguan perjalanan yang tidak diingini adalah penting |
| Susunan soket AFCI + GFCI | AFCI di panel, GFCI di titik penggunaan atau di hilir | Dapur, dobi, atau susun atur perlindungan dwi yang lain | Mesti mengekalkan kedua-dua perlindungan tanpa menyalahsambungkan terminal neutral/beban. |
Bagi kontraktor elektrik, persoalan praktikalnya bukan sekadar “bilik mana?”, malah “di manakah bahagian litar yang dilindungi itu bermula?”
Rumah Sedia Ada, Pengubahsuaian, dan Naik Taraf Panel.
Keperluan AFCI adalah paling jelas dalam pembinaan baharu. Rumah sedia ada adalah lebih rumit.
Di banyak bidang kuasa, litar sedia ada tidak diwajibkan secara automatik untuk dinaik taraf hanya kerana kod telah berubah. Walau bagaimanapun, perlindungan AFCI mungkin diperlukan apabila litar cawangan dilanjutkan, diubah suai, diganti, atau diubah suai secara besar-besaran. Penerimaan tempatan dan amalan pemeriksaan sangat penting di sini.
Kerja-kerja biasa yang mungkin mencetuskan perbincangan mengenai AFCI termasuk:
- menambah soket di bilik tidur, ruang tamu, dapur, atau lorong.
- menyambung litar cawangan semasa kerja pengubahsuaian
- menggantikan panel di mana pemutus litar AFCI tersedia dan diwajibkan oleh pihak berkuasa yang mempunyai bidang kuasa (AHJ)
- menukar ruang yang belum siap kepada ruang kediaman yang siap
- menambah pejabat rumah, bilik media, atau bilik tidur di tingkat bawah tanah yang telah siap
Jika projek melibatkan permit, tafsiran pemeriksa tempatan adalah muktamad. Ini bukan tempat untuk membuat andaian berdasarkan artikel kebangsaan.

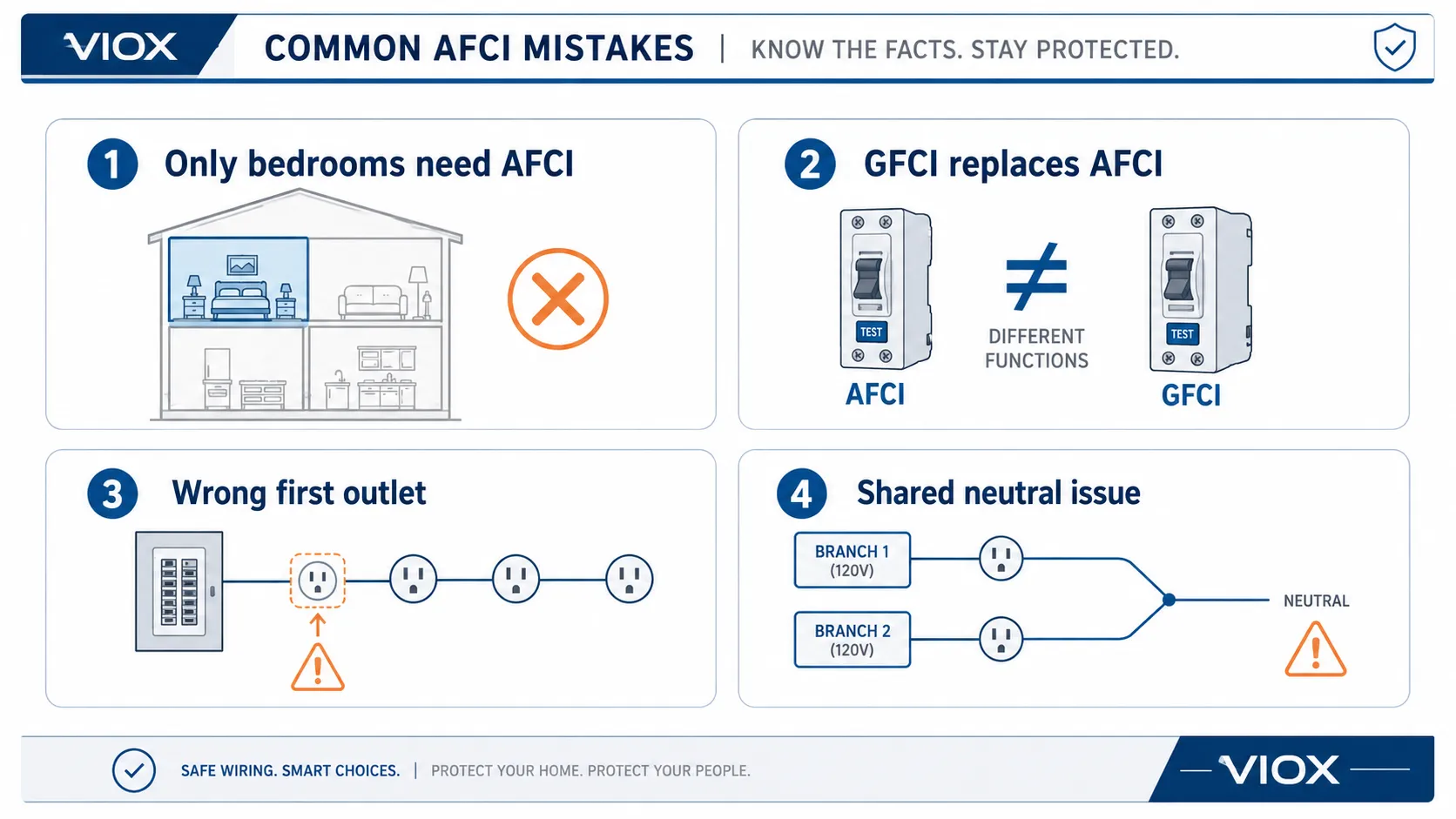

Kesilapan Umum Pemilihan dan Pemasangan AFCI
| Kesilapan | Mengapa ia menyebabkan masalah | Amalan yang lebih baik |
|---|---|---|
| Menganggap hanya bilik tidur yang memerlukan AFCI | Liputan gaya NEC moden meliputi banyak ruang kediaman | Gunakan senarai semak mengikut bilik dan mengikut litar |
| Beranggapan “outlet” hanya bermaksud soket (receptacle) | Outlet lampu, kipas, penggera asap, dan peranti juga boleh disertakan | Semak semua outlet dan peranti yang dibekalkan oleh litar cawangan |
| Menggunakan GFCI sebagai ganti AFCI | GFCI melindungi daripada kejutan elektrik, bukan arka siri/selari yang berbahaya | Gunakan AFCI di mana perlindungan kerosakan arka diperlukan |
| Mengabaikan GFCI apabila AFCI dipasang | AFCI tidak menggantikan perlindungan kejutan elektrik di lokasi basah/lembap | Gunakan perlindungan AFCI/GFCI fungsi dwi atau yang diselaraskan di mana perlu |
| Memasang soket AFCI pada kotak yang salah | Liputan hiliran mungkin tidak melindungi keseluruhan litar yang diperlukan | Kenal pasti dan tandakan kotak alur keluar pertama apabila diperlukan |
| Berkongsi neutral secara tidak betul | Litar cawangan berbilang wayar dan neutral berkongsi boleh menyebabkan pelantikan (tripping) atau pendawaian yang tidak selamat | Gunakan peranti dan kaedah pendawaian tersenarai yang bertujuan untuk litar neutral berkongsi |
| Menganggap gangguan perjalanan (nuisance trips) hanya sebagai “pemutus litar rosak” | Perjalanan litar mungkin mendedahkan kord yang rosak, terminal yang longgar, atau peralatan yang tidak serasi | Selesaikan masalah beban, pendawaian, dan sambungan sebelum menggantikan peranti |
Senarai Semak Lapangan Praktikal Sebelum Anda Memilih Perlindungan AFCI
Sebelum memilih pemutus litar atau soket AFCI, sahkan:
- Adakah litar tersebut 120V, fasa tunggal, 15A atau 20A?
- Bilik atau kawasan manakah yang dibekalkan oleh litar tersebut?
- Adakah ia membekalkan soket, lampu, kipas, penggera asap, atau peranti lain?
- Adakah ruang tersebut merupakan bilik tidur, dapur, ruang tamu, lorong, almari, kawasan dobi, atau kawasan kediaman yang serupa?
- Adakah litar tersebut juga memerlukan perlindungan GFCI?
- Adakah panel tersebut tersenarai untuk model pemutus litar AFCI yang sedang dipertimbangkan?
- Adakah litar tersebut merupakan litar cawangan berbilang wayar atau litar neutral berkongsi?
- Adakah ini kerja baharu, penyambungan, penggantian, atau litar sedia ada yang tidak terusik?
- Edisi NEC dan pindaan manakah yang telah diterima pakai oleh bidang kuasa tempatan?
- Adakah pihak berkuasa yang mempunyai bidang kuasa (AHJ) telah meluluskan kaedah perlindungan yang dipilih?
Jawapan Akhir
Bagi kebanyakan projek kediaman gaya NEC di A.S., perlindungan AFCI dijangkakan pada litar cawangan 120V, fasa tunggal, 15A dan 20A yang membekalkan soket atau peranti di bilik tidur, ruang tamu, ruang keluarga, ruang makan, dapur, lorong, almari, kawasan dobi, bilik matahari, bilik rekreasi, ruang santai, perpustakaan, dan kawasan kediaman yang serupa.
Jangan membuat keputusan berdasarkan nama bilik sahaja. Keperluan AFCI bergantung pada kadaran litar, soket atau peranti yang dibekalkan, perubahan pendawaian, penggunaan kod tempatan, dan sama ada perlindungan GFCI juga diperlukan. Terutamanya di kawasan dapur dan dobi, jawapan yang tepat selalunya bukan AFCI atau GFCI sahaja, tetapi kedua-duanya sekali.
Soalan Lazim
Adakah bilik tidur memerlukan perlindungan AFCI?
Ya. Bilik tidur merupakan salah satu kawasan yang paling jelas memerlukan AFCI dalam amalan pendawaian kediaman moden di A.S. Keperluan ini boleh terpakai kepada soket, outlet lampu, penggera asap, dan peranti lain yang dibekalkan oleh litar cawangan yang dilindungi.
Adakah dapur memerlukan perlindungan AFCI?
Dalam pendawaian kediaman moden gaya NEC, litar cawangan dapur 120V, 15A dan 20A yang membekalkan soket atau peranti secara amnya adalah sebahagian daripada senarai liputan AFCI. Banyak litar dapur mungkin juga memerlukan perlindungan GFCI, jadi perlindungan dwi sering diperlukan.
Adakah bilik mandi memerlukan pemutus litar AFCI?
Bilik mandi biasanya dikaitkan dengan perlindungan GFCI. AFCI mungkin masih terpakai dalam kes khas, seperti pindaan tempatan atau litar yang turut membekalkan kawasan yang dilindungi AFCI. Sentiasa semak keseluruhan litar dan keperluan AHJ tempatan.
Adakah garaj memerlukan perlindungan AFCI?
Garaj biasanya dibincangkan sebagai lokasi GFCI dan bukannya bilik AFCI standard. Walau bagaimanapun, pindaan tempatan atau laluan litar yang dikongsi boleh mengubah jawapannya.
Adakah AFCI menggantikan GFCI?
Tidak. Perlindungan AFCI menyasarkan risiko arka berbahaya dan kebakaran. Perlindungan GFCI menyasarkan risiko renjatan daripada arus kerosakan bumi (ground-fault). Sesetengah litar memerlukan kedua-duanya.
Adakah pemutus litar AFCI diperlukan di rumah lama?
Litar sedia ada yang tidak diusik tidak semestinya perlu dinaik taraf secara automatik. Namun, perlindungan AFCI mungkin diperlukan apabila litar dilanjutkan, diubah suai, diganti, atau disertakan dalam kerja pengubahsuaian yang mempunyai permit. Penerimaan kod tempatan adalah penentu.
Bolehkah saya menggunakan soket AFCI dan bukannya pemutus litar AFCI?
Kadangkala. Soket AFCI boleh digunakan dalam susun atur tertentu yang diluluskan, biasanya pada alur keluar pertama dalam litar cawangan. Pemasangan mestilah mematuhi penyenaraian peranti, kaedah pendawaian, dan kod tempatan.
Mengapakah pemutus litar AFCI saya kerap terpelantik?
Punca yang mungkin termasuk kord yang rosak, sambungan pendawaian yang longgar, ralat pendawaian neutral berkongsi, peralatan yang tidak serasi, kelembapan, atau kerosakan arka yang sebenar. Jangan terus menetapkan semula pemutus litar tanpa menyelesaikan masalah litar tersebut.
