ເມື່ອກໍານົດອົງປະກອບໄຟຟ້າສໍາລັບແຜງຄວບຄຸມ, ກ່ອງເຊື່ອມຕໍ່, ຫຼືອຸປະກອນອຸດສາຫະກໍາ, ທ່ານຈະພົບເຫັນທັງສາຍເຄເບີ້ນ (cable glands) ແລະຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ (cable connectors). ໃນຂະນະທີ່ຄໍາສັບເຫຼົ່ານີ້ບາງຄັ້ງຖືກນໍາໃຊ້ແລກປ່ຽນກັນໃນການສົນທະນາແບບທໍາມະດາ, ພວກມັນອະທິບາຍອົງປະກອບທີ່ແຕກຕ່າງກັນໂດຍພື້ນຖານທີ່ໃຫ້ບໍລິການຈຸດປະສົງທີ່ແຕກຕ່າງກັນໃນການຕິດຕັ້ງໄຟຟ້າ.
ຄວາມເຂົ້າໃຈກ່ຽວກັບຄວາມແຕກຕ່າງລະຫວ່າງສາຍເຄເບີ້ນ (cable gland) ແລະຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ (cable connector) ແມ່ນສໍາຄັນສໍາລັບການເລືອກອົງປະກອບທີ່ຖືກຕ້ອງສໍາລັບຄໍາຮ້ອງສະຫມັກຂອງທ່ານ. ເລືອກບໍ່ຖືກຕ້ອງ, ແລະທ່ານອາດຈະທໍາລາຍການປົກປ້ອງສິ່ງແວດລ້ອມ, ບໍ່ສາມາດຕອບສະຫນອງຄວາມຕ້ອງການດ້ານການປະຕິບັດໄຟຟ້າ, ຫຼືພຽງແຕ່ໃຊ້ຈ່າຍເກີນຄວາມຈໍາເປັນໃນຫນ້າທີ່ທີ່ທ່ານບໍ່ຕ້ອງການ.
ຄູ່ມືນີ້ຊີ້ແຈງຄວາມແຕກຕ່າງທາງດ້ານເຕັກນິກລະຫວ່າງສາຍເຄເບີ້ນ (cable glands) ແລະຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ (cable connectors), ອະທິບາຍເວລາທີ່ຈະໃຊ້ອົງປະກອບແຕ່ລະປະເພດ, ແລະຊ່ວຍໃຫ້ທ່ານຕັດສິນໃຈກໍານົດສະເພາະຢ່າງຫມັ້ນໃຈໂດຍອີງໃສ່ຄວາມຕ້ອງການຂອງຄໍາຮ້ອງສະຫມັກຕົວຈິງຂອງທ່ານ.
ສາຍເຄເບີ້ນ (Cable Gland) ແມ່ນຫຍັງ?
ກ ຕ່ອມສາຍເຄເບີ້ນ—ເອີ້ນກັນວ່າສາຍເຄເບີ້ນເຂົ້າ (cable entry gland) ຫຼືສາຍເຄເບີ້ນອັດແຫນ້ນ (stuffing gland)—ເປັນອຸປະກອນກົນຈັກທີ່ຕິດແລະຮັບປະກັນປາຍສາຍເຄເບີ້ນກັບອຸປະກອນຫຼືກ່ອງທີ່ມັນເຂົ້າໄປ. ວຽກງານຕົ້ນຕໍຂອງສາຍເຄເບີ້ນ (cable gland) ແມ່ນເພື່ອສະຫນອງການຜະນຶກສິ່ງແວດລ້ອມ, ການບັນເທົາຄວາມກົດດັນ, ແລະການຮັກສາທາງກົນຈັກໃນຈຸດທີ່ສາຍເຄເບີ້ນຜ່ານກໍາແພງຫຸ້ມ.
ສາຍເຄເບີ້ນ (Cable glands) ບໍ່ໄດ້ເຮັດການເຊື່ອມຕໍ່ໄຟຟ້າ. ແທນທີ່ຈະ, ພວກເຂົາຜະນຶກຈຸດເຂົ້າສາຍເຄເບີ້ນເພື່ອຮັກສາລະດັບການປ້ອງກັນ (IP) ຂອງກ່ອງຕໍ່ກັບຂີ້ຝຸ່ນແລະຄວາມຊຸ່ມ. ເມື່ອທ່ານເຫັນກ່ອງເຊື່ອມຕໍ່ທີ່ມີລະດັບ IP67 ຫຼື IP68, ສາຍເຄເບີ້ນ (cable glands) ແມ່ນສິ່ງທີ່ຮັກສາລະດັບນັ້ນໂດຍການສ້າງປະທັບຕາກັນນ້ໍາອ້ອມສາຍເຄເບີ້ນແຕ່ລະສາຍ.
ອຸປະກອນເຫຼົ່ານີ້ຖືກກໍານົດຕາມປະເພດກະທູ້ (PG, metric M, NPT), ວັດສະດຸ (ທອງເຫລືອງ, ສະແຕນເລດ, nylon), ແລະຂະຫນາດເສັ້ນຜ່າສູນກາງສາຍເຄເບີ້ນ. ໃນສະຖານທີ່ອັນຕະລາຍ, ສາຍເຄເບີ້ນ (cable glands) ຕ້ອງຕອບສະຫນອງມາດຕະຖານເພີ່ມເຕີມເຊັ່ນ ATEX ຫຼື IECEx ເພື່ອປ້ອງກັນຄວາມສ່ຽງຕໍ່ການຕິດໄຟ.
ຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ (Cable Connector) ແມ່ນຫຍັງ?
ກ ຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ ແມ່ນອຸປະກອນໄຟຟ້າກົນຈັກທີ່ສ້າງການໂຕ້ຕອບໄຟຟ້າທີ່ສາມາດແຍກອອກໄດ້ລະຫວ່າງສາຍເຄເບີ້ນສອງສາຍຫຼືລະຫວ່າງສາຍເຄເບີ້ນແລະອຸປະກອນ. ບໍ່ເຫມືອນກັບສາຍເຄເບີ້ນ (cable glands), ຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ (cable connectors) ຖືກອອກແບບສະເພາະເພື່ອສ້າງ, ຮັກສາ, ແລະອະນຸຍາດໃຫ້ຕັດການເຊື່ອມຕໍ່ຂອງວົງຈອນໄຟຟ້າ.
ຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ (Cable connectors) ມີອົງປະກອບການຈັບຄູ່ມາດຕະຖານ—ປລັກສຽບແລະເຄິ່ງຫນຶ່ງຂອງເຕົ້າສຽບທີ່ມີຮູບຊົງຕິດຕໍ່ທີ່ກໍານົດໄວ້, ການຕັ້ງຄ່າເຂັມ, ແລະລະດັບໄຟຟ້າ. ຕົວຢ່າງອຸດສາຫະກໍາທົ່ວໄປປະກອບມີຕົວເຊື່ອມຕໍ່ວົງມົນ M12, ບລັອກປາຍສາຍ, ຕົວເຊື່ອມຕໍ່ D-sub, ແລະລະບົບປລັກສຽບແບບໂມດູນ. ຕົວເຊື່ອມຕໍ່ເຫຼົ່ານີ້ຖືກກໍານົດໂດຍປັດໃຈຕ່າງໆເຊັ່ນ: ຈໍານວນການຕິດຕໍ່, ລະດັບກະແສໄຟຟ້າ, ລະດັບແຮງດັນໄຟຟ້າ, ແລະຄວາມສາມາດໃນການສົ່ງຂໍ້ມູນ.
ໃນບ່ອນທີ່ສາຍເຄເບີ້ນ (cable gland) ຜະນຶກຈຸດເຂົ້າຂອງກ່ອງ, ຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ (cable connector) ສິ້ນສຸດຕົວນໍາແຕ່ລະຕົວແລະຊ່ວຍໃຫ້ການແຈກຢາຍສັນຍານຫຼືພະລັງງານຂ້າມຂອບເຂດອຸປະກອນ. ຕົວເຄື່ອງເຊື່ອມຕໍ່ອາດຈະສະຫນອງການປົກປ້ອງສິ່ງແວດລ້ອມ (ລະດັບ IP), ແຕ່ນີ້ແມ່ນລັກສະນະທີສອງຂອງຫນ້າທີ່ໄຟຟ້າຕົ້ນຕໍຂອງມັນ.

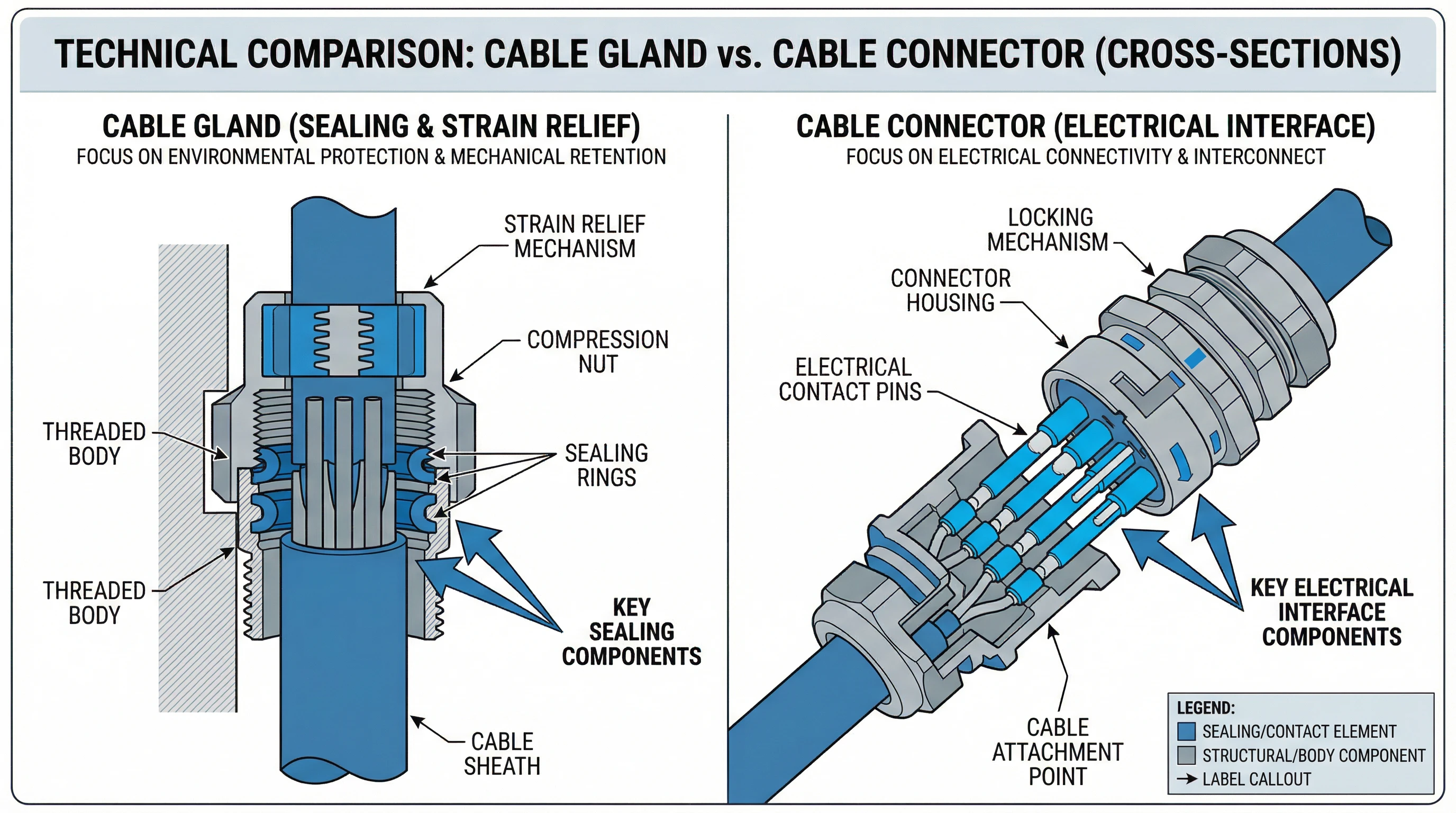

ຄວາມແຕກຕ່າງທີ່ສໍາຄັນ: ສາຍເຄເບີ້ນ (Cable Gland) ທຽບກັບຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ (Cable Connector)
ຄວາມສັບສົນລະຫວ່າງສາຍເຄເບີ້ນ (cable glands) ແລະຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ (cable connectors) ແມ່ນມາຈາກຄວາມຈິງທີ່ວ່າທັງສອງຕິດກັບສາຍເຄເບີ້ນແລະທັງສອງອາດຈະປາກົດຢູ່ຂອບເຂດອຸປະກອນ. ຢ່າງໃດກໍຕາມ, ພວກເຂົາແກ້ໄຂບັນຫາທີ່ແຕກຕ່າງກັນໂດຍພື້ນຖານ.
| ຄຸນສົມບັດ | ສາຍຕ່ | ຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ |
| ຟັງຊັນປະຖົມ | ການເຂົ້າສາຍເຄເບີ້ນກົນຈັກແລະການຜະນຶກສິ່ງແວດລ້ອມ | ການໂຕ້ຕອບການເຊື່ອມຕໍ່ໄຟຟ້າ |
| ບົດບາດໄຟຟ້າ | ບໍ່ມີ (ບໍ່ມີການຕິດຕໍ່ໄຟຟ້າ) | ສ້າງຄວາມຕໍ່ເນື່ອງຂອງວົງຈອນໄຟຟ້າ |
| ການປົກປ້ອງສິ່ງແວດລ້ອມ | ຫນ້າທີ່ຫຼັກ—ຮັກສາລະດັບ IP ຂອງກ່ອງ | ຄຸນສົມບັດທີສອງ (ເມື່ອມີ) |
| ຄວາມສາມາດໃນການແຍກອອກ | ການຕິດຕັ້ງຖາວອນ (ຕ້ອງການເຄື່ອງມືເພື່ອເອົາອອກ) | ອອກແບບມາສໍາລັບຮອບວຽນການເຊື່ອມຕໍ່/ຕັດການເຊື່ອມຕໍ່ຊ້ໍາໆ |
| ອົງປະກອບຫຼັກ | ຕົວເຄື່ອງທີ່ມີກະທູ້, ປະທັບຕາບີບອັດ, ການບັນເທົາຄວາມກົດດັນ | ເຄິ່ງຫນຶ່ງຂອງການຈັບຄູ່, ການຕິດຕໍ່ໄຟຟ້າ, insulation |
| ຈຸດຕິດຕັ້ງ | ການເຈາະກໍາແພງຫຸ້ມ | ການໂຕ້ຕອບສາຍເຄເບີ້ນຫາສາຍເຄເບີ້ນຫຼືສາຍເຄເບີ້ນຫາອຸປະກອນ |
| ມາດຕະຖານ | IEC 62444, ATEX/IECEx (ສະຖານທີ່ອັນຕະລາຍ) | ຊຸດ IEC 61076, IEC 61984, UL 1977 |
| ເງື່ອນໄຂການຄັດເລືອກ | ເສັ້ນຜ່າສູນກາງສາຍເຄເບີ້ນ, ປະເພດກະທູ້, ລະດັບ IP, ວັດສະດຸ | ຈໍານວນເຂັມ, ລະດັບແຮງດັນ/ກະແສໄຟຟ້າ, ຄວາມໄວຂໍ້ມູນ |
ຕາຕະລາງເຮັດໃຫ້ຄວາມແຕກຕ່າງຊັດເຈນ: ຖ້າຄໍາຮ້ອງສະຫມັກຂອງທ່ານຕ້ອງການການຜະນຶກບ່ອນທີ່ສາຍເຄເບີ້ນເຂົ້າໄປໃນກ່ອງ, ທ່ານຕ້ອງການສາຍເຄເບີ້ນ (cable gland). ຖ້າທ່ານຕ້ອງການເຊື່ອມຕໍ່ຕົວນໍາໄຟຟ້າດ້ວຍຄວາມສາມາດໃນການຕັດການເຊື່ອມຕໍ່ໃນພາຍຫຼັງ, ທ່ານຕ້ອງການຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ (cable connector).
ໂຄງສ້າງແລະອົງປະກອບ
ໂຄງສ້າງສາຍເຄເບີ້ນ (Cable Gland)

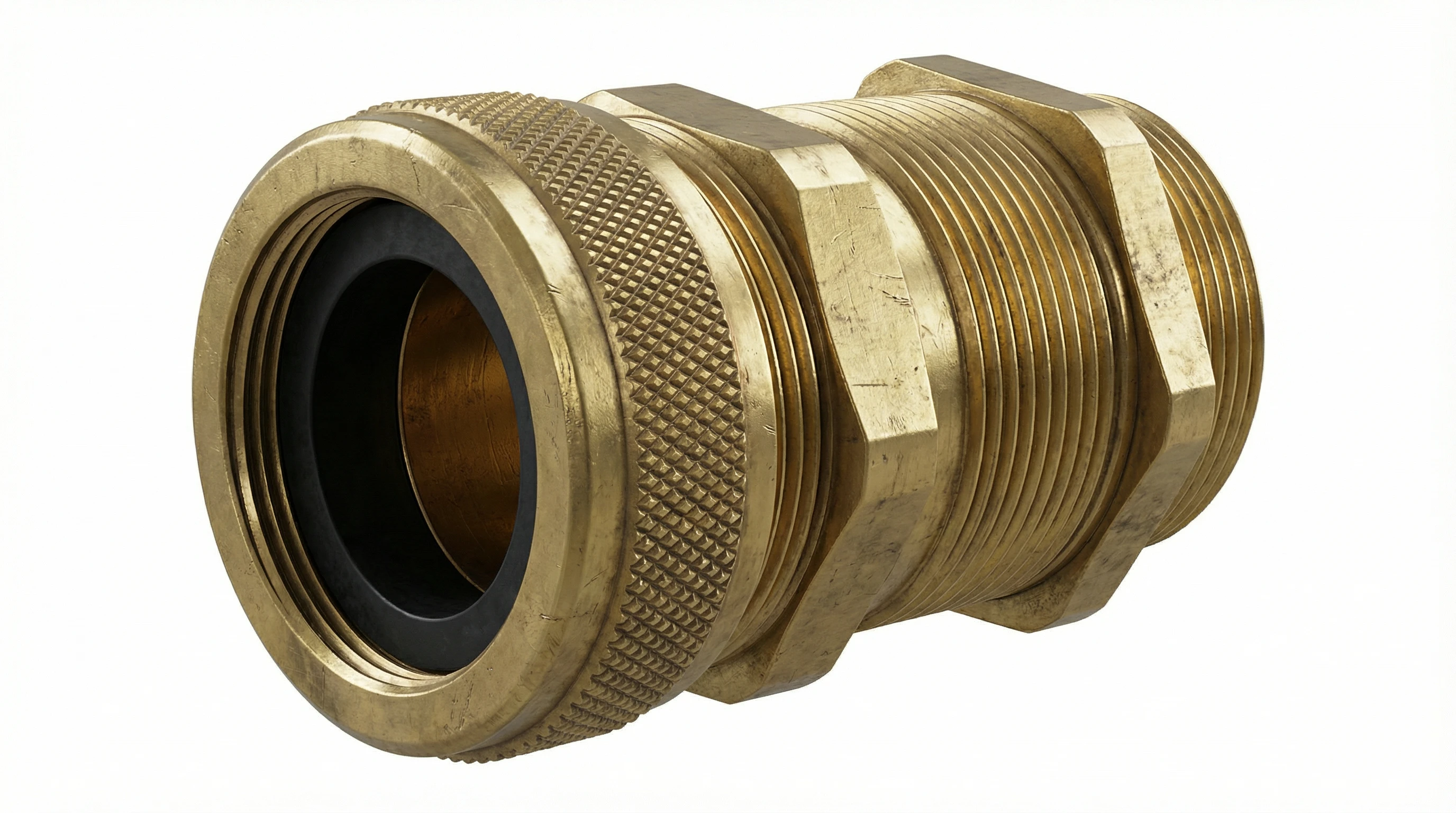

ສາຍເຄເບີ້ນ (Cable gland) ປົກກະຕິປະກອບດ້ວຍອົງປະກອບຫຼັກຫຼາຍຢ່າງທີ່ເຮັດວຽກຮ່ວມກັນເພື່ອບັນລຸການຮັກສາທາງກົນຈັກແລະການຜະນຶກສິ່ງແວດລ້ອມ:
- ຕົວເຄື່ອງທີ່ມີກະທູ້: ຕົວເຮືອນຫຼັກທີ່ມີກະທູ້ພາຍນອກ (PG, M, ຫຼື NPT) ທີ່ຫັນເຂົ້າໄປໃນຮູທີ່ມີກະທູ້ທີ່ກົງກັນຢູ່ໃນກໍາແພງຫຸ້ມ. ມີຢູ່ໃນທອງເຫລືອງ, ສະແຕນເລດ, ຫຼື nylon ຂຶ້ນກັບຄວາມຕ້ອງການດ້ານສິ່ງແວດລ້ອມ.
- ແກ່ນບີບອັດ: ແຫວນນອກທີ່ແຫນ້ນລົງໃສ່ແຜ່ນນອກຂອງສາຍເຄເບີ້ນ, ສ້າງການຈັບກົນຈັກແລະບີບອັດອົງປະກອບຜະນຶກ. ນີ້ສະຫນອງການບັນເທົາຄວາມກົດດັນທີ່ປ້ອງກັນການດຶງສາຍເຄເບີ້ນອອກພາຍໃຕ້ຄວາມກົດດັນ.
- ແຫວນ/ແຜ່ນຮອງຜະນຶກ: ອົງປະກອບຢາງ (ໂດຍປົກກະຕິແມ່ນ EPDM, NBR, ຫຼື silicone) ທີ່ບີບອັດໃສ່ແຜ່ນສາຍເຄເບີ້ນເພື່ອສ້າງປະທັບຕາກັນນ້ໍາ. ຄຸນນະພາບແລະການບີບອັດຂອງປະທັບຕາເຫຼົ່ານີ້ກໍານົດລະດັບ IP ທີ່ບັນລຸໄດ້.
- ແກ່ນລັອກ: ແກ່ນພາຍໃນທີ່ຮັບປະກັນຕົວເຄື່ອງສາຍເຄເບີ້ນ (gland) ກັບກໍາແພງຫຸ້ມ, ສ້າງປະທັບຕາຕົ້ນຕໍຢູ່ຈຸດຕິດຕັ້ງ.
ສໍາລັບສາຍເຄເບີ້ນຫຸ້ມເກາະ, ສາຍເຄເບີ້ນ (glands) ພິເສດປະກອບມີອົງປະກອບເພີ່ມເຕີມເຊັ່ນ: ແທັກດິນແລະໂກນບີບອັດເພື່ອສິ້ນສຸດການຫຸ້ມເກາະສາຍເຄເບີ້ນແລະສະຫນອງຄວາມຕໍ່ເນື່ອງຂອງດິນ.
ໂຄງສ້າງຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ (Cable Connector)

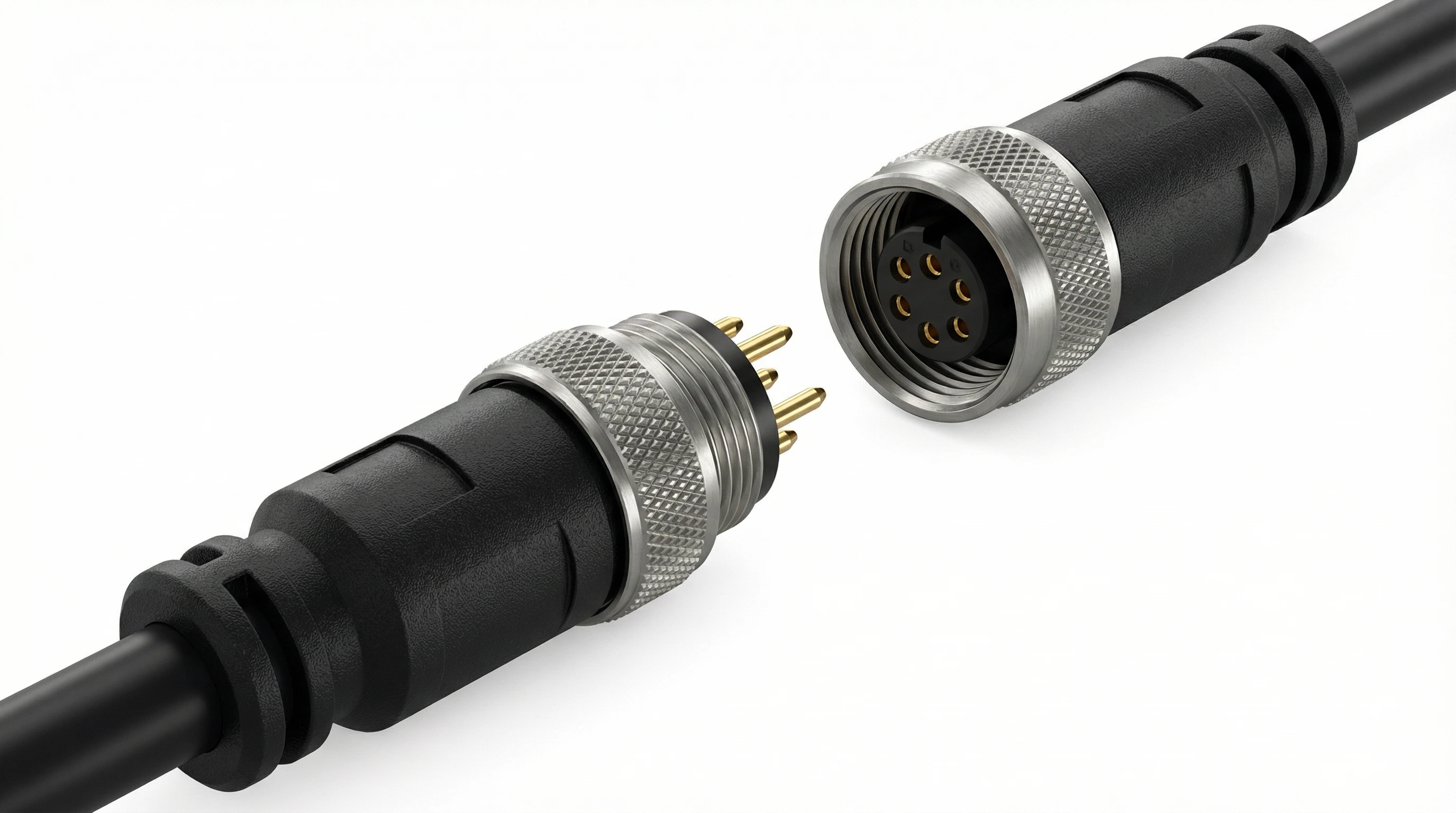

ຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ (Cable connectors) ຖືກສ້າງຂຶ້ນໂດຍອີງໃສ່ຊຸດບູລິມະສິດທີ່ແຕກຕ່າງກັນ—ການຕິດຕໍ່ໄຟຟ້າທີ່ເຊື່ອຖືໄດ້ແລະຮູບຊົງການຈັບຄູ່ທີ່ກໍານົດໄວ້:
- ຕົວເຮືອນເຊື່ອມຕໍ່: ຕົວເຄື່ອງ insulation ທີ່ຖືການຕິດຕໍ່ໃນຕໍາແຫນ່ງທີ່ຊັດເຈນແລະສະຫນອງການປົກປ້ອງກົນຈັກ. ອາດຈະປະກອບມີຄຸນສົມບັດການເຂົ້າລະຫັດເພື່ອປ້ອງກັນການຈັບຄູ່ທີ່ບໍ່ຖືກຕ້ອງລະຫວ່າງປະເພດຕົວເຊື່ອມຕໍ່ທີ່ບໍ່ເຂົ້າກັນ.
- ຕິດຕໍ່ໄຟຟ້າ: ອົງປະກອບ conductive (ເຂັມ/ເຕົ້າສຽບ) ທີ່ສ້າງຄວາມຕໍ່ເນື່ອງຂອງວົງຈອນ. ເຫຼົ່ານີ້ແມ່ນຜະລິດຢ່າງຊັດເຈນຕາມຄວາມຕ້ານທານການຕິດຕໍ່ສະເພາະແລະຂໍ້ກໍານົດການນໍາກະແສໄຟຟ້າ. ການເຄືອບຕິດຕໍ່ (ຄໍາ, ເງິນ, ກົ່ວ) ມີຜົນກະທົບຕໍ່ຄວາມຫນ້າເຊື່ອຖືແລະຄວາມຕ້ານທານການກັດກ່ອນ.
- ການຕິດສາຍເຄເບີ້ນ: ຂຶ້ນກັບປະເພດຕົວເຊື່ອມຕໍ່, ນີ້ອາດຈະເປັນການສິ້ນສຸດ solder, ການຕິດຕໍ່ crimp, terminals screw, ຫຼືການເຄື່ອນຍ້າຍ insulation. ວິທີການຕິດຄັດຕ້ອງຮັກສາຄວາມສົມບູນຂອງການຕິດຕໍ່ໂດຍຜ່ານການສັ່ນສະເທືອນແລະຮອບວຽນຄວາມຮ້ອນ.
- ອົງປະກອບຜະນຶກ (ທາງເລືອກ): ຕົວເຊື່ອມຕໍ່ທີ່ໃຊ້ໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງອາດຈະປະກອບມີ o-rings, gaskets, ຫຼື overmolding ເພື່ອບັນລຸການປົກປ້ອງ IP67/IP68—ແຕ່ນີ້ແມ່ນຄຸນສົມບັດເພີ່ມ, ບໍ່ແມ່ນຫນ້າທີ່ຕົ້ນຕໍຂອງຕົວເຊື່ອມຕໍ່.
- ກົນໄກລັອກ: ການເຊື່ອມຕໍ່ກະທູ້, ການລັອກ bayonet, ຫຼືຄຸນສົມບັດ snap-lock ທີ່ຮັບປະກັນເຄິ່ງຫນຶ່ງຂອງການຈັບຄູ່ແລະປ້ອງກັນການຕັດການເຊື່ອມຕໍ່ໂດຍບັງເອີນ.
ໜ້າທີ່ຫຼັກ
ສາຍເຄເບີ້ນ (Cable Glands) ເຮັດຫຍັງ
- ການຜະນຶກສິ່ງແວດລ້ອມ: ຮັກສາລະດັບການປ້ອງກັນຂອງກ່ອງໂດຍການຜະນຶກອ້ອມຈຸດເຂົ້າສາຍເຄເບີ້ນ. ຖ້າບໍ່ມີສາຍເຄເບີ້ນ (cable glands) ທີ່ເຫມາະສົມ, IP67 ກ່ອງແຍກ ກາຍເປັນເຮືອນທີ່ບໍ່ມີການປ້ອງກັນທີ່ອະນຸຍາດໃຫ້ຂີ້ຝຸ່ນແລະຄວາມຊຸ່ມເຂົ້າໄປ.
- ການບັນເທົາທຸກເມື່ອຍ: ປ້ອງກັນຄວາມກົດດັນທາງກົນຈັກຕໍ່ການເຊື່ອມຕໍ່ພາຍໃນໂດຍການຍຶດສາຍເຄເບີ້ນໃຫ້ແໜ້ນໜາຢູ່ຈຸດເຂົ້າ. ແຮງດຶງຖືກສົ່ງໄປຫາຕົວເຄື່ອງຂອງ gland ແທນທີ່ຈະເປັນການສິ້ນສຸດໄຟຟ້າພາຍໃນ enclosure.
- ການຮັກສາສາຍເຄເບີ້ນ: ໃຫ້ແຮງຍຶດທາງກົນຈັກທີ່ປ້ອງກັນການຖອນສາຍເຄເບີ້ນ. ສໍາຄັນໃນຄໍາຮ້ອງສະຫມັກທີ່ຂຶ້ນກັບການສັ່ນສະເທືອນ, ການເຄື່ອນໄຫວ, ຫຼືບ່ອນທີ່ນ້ໍາຫນັກສາຍເຄເບີ້ນອາດຈະເຮັດໃຫ້ການ loosening ຄ່ອຍໆ.
- ຄວາມຕໍ່ເນື່ອງຂອງດິນ (metallic glands with armored cable): ເມື່ອນໍາໃຊ້ກັບ SWA ຫຼືສາຍເຄເບີ້ນຫຸ້ມເກາະອື່ນໆ, metallic cable glands ໃຫ້ເສັ້ນທາງ grounding ສໍາລັບສາຍເຄເບີ້ນ, ຮັບປະກັນຄວາມປອດໄພທາງໄຟຟ້າແລະປະສິດທິພາບ EMC.
ສິ່ງທີ່ຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນເຮັດ
- ການເຊື່ອມຕໍ່ໄຟຟ້າ: ສ້າງແລະຮັກສາຄວາມຕໍ່ເນື່ອງຂອງວົງຈອນລະຫວ່າງ conductors mating. ນີ້ແມ່ນຫນ້າທີ່ຕົ້ນຕໍແລະກໍານົດ - ການສ້າງເສັ້ນທາງໄຟຟ້າທີ່ເຊື່ອຖືໄດ້ສໍາລັບພະລັງງານຫຼືການສົ່ງສັນຍານ.
- ການໂຕ້ຕອບມາດຕະຖານ: ໃຫ້ເລຂາຄະນິດການເຊື່ອມຕໍ່ທີ່ກໍານົດ, ເຮັດຊ້ໍາໄດ້ທີ່ຮັບປະກັນການ mating pin-to-pin ທີ່ຖືກຕ້ອງ. ການເຂົ້າລະຫັດແລະ keying ປ້ອງກັນຄວາມຜິດພາດຂອງການເຊື່ອມຕໍ່ໃນການຕິດຕັ້ງ multi-connector.
- ຄວາມສາມາດໃນການຕັດການເຊື່ອມຕໍ່: ເປີດໃຊ້ການຕັດການເຊື່ອມຕໍ່ໂດຍເຈດຕະນາສໍາລັບການບໍາລຸງຮັກສາ, ການທົດສອບ, ຫຼືການຕັ້ງຄ່າອຸປະກອນຄືນໃຫມ່ໂດຍບໍ່ມີການຕັດສາຍເຄເບີ້ນຫຼືລົບກວນການສິ້ນສຸດຖາວອນ.
- ຄວາມສົມບູນຂອງສັນຍານ: ສໍາລັບຕົວເຊື່ອມຕໍ່ຂໍ້ມູນ, ຮັກສາ impedance ຄວບຄຸມແລະ shielding ເພື່ອຮັກສາຄຸນນະພາບສັນຍານໃນຄວາມຖີ່ທີ່ກໍານົດ. ສໍາຄັນໃນເຄືອຂ່າຍອຸດສາຫະກໍາ (PROFINET, EtherCAT) ແລະຄໍາຮ້ອງສະຫມັກເຊັນເຊີ.
ເວລາທີ່ຈະໃຊ້ Cable Gland
ລະບຸ cable gland ເມື່ອຄໍາຮ້ອງສະຫມັກຂອງທ່ານກ່ຽວຂ້ອງກັບສະຖານະການເຫຼົ່ານີ້:
- ຈຸດເຂົ້າ Enclosure: ສາຍເຄເບີ້ນໃດໆທີ່ຜ່ານກໍາແພງຂອງກ່ອງ junction, ແຜງຄວບຄຸມ, ກ່ອງ terminal ມໍເຕີ, ຫຼື enclosure ອຸປະກອນຕ້ອງການ cable gland ເພື່ອຮັກສາການປົກປ້ອງສິ່ງແວດລ້ອມ. gland ສ້າງປະທັບຕາທີ່ຮັກສາລະດັບ IP ຂອງ enclosure.
- ການຕິດຕັ້ງນອກ: ອຸປະກອນໄຟຟ້າທີ່ສໍາຜັດກັບສະພາບອາກາດ, ແສງແດດໂດຍກົງ, ຝົນ, ຫຼືອຸນຫະພູມທີ່ຮ້າຍແຮງຕ້ອງການການເຂົ້າສາຍເຄເບີ້ນ IP-rated. Cable glands ໃຫ້ເສັ້ນປ້ອງກັນທໍາອິດຕໍ່ກັບຄວາມຊຸ່ມຊື່ນ.
- ສະພາບແວດລ້ອມທາງທະເລແລະນອກຝັ່ງ: Salt spray, ຄວາມຊຸ່ມຊື່ນຄົງທີ່, ແລະການຈົມນ້ໍາເປັນບາງຄັ້ງຄາວຕ້ອງການການເຂົ້າສາຍເຄເບີ້ນ watertight. Stainless steel ຫຼື nickel-plated brass glands ທີ່ມີ NBR ຫຼື EPDM seals ແມ່ນມາດຕະຖານໃນການຕິດຕັ້ງໄຟຟ້າທາງທະເລ.
- ສະຖານທີ່ອັນຕະລາຍ: ໃນສະພາບແວດລ້ອມທີ່ມີອາຍແກັສລະເບີດຫຼືບັນຍາກາດຂີ້ຝຸ່ນ, cable glands ຕ້ອງຮັກສາແນວຄວາມຄິດການປົກປ້ອງອຸປະກອນ (Ex e, Ex d, Ex t). ATEX ຫຼື IECEx certified glands ແມ່ນບັງຄັບໃນຄໍາຮ້ອງສະຫມັກເຫຼົ່ານີ້.
- ເຄື່ອງຈັກອຸດສາຫະກໍາ: ອຸປະກອນທີ່ຂຶ້ນກັບການສັ່ນສະເທືອນ, ການເຄື່ອນໄຫວ, ຫຼືຄວາມກົດດັນທາງກົນຈັກຕ້ອງການ cable glands ເພື່ອໃຫ້ການບັນເທົາຄວາມກົດດັນແລະປ້ອງກັນຄວາມເມື່ອຍລ້າຂອງສາຍເຄເບີ້ນຢູ່ຈຸດເຂົ້າ.
- ການຕິດຕັ້ງສາຍເຄເບີ້ນຫຸ້ມເກາະ: ເມື່ອນໍາໃຊ້ SWA (Steel Wire Armored) ຫຼືສາຍເຄເບີ້ນຫຸ້ມເກາະ braided, specialized armored cable glands ແມ່ນຕ້ອງການເພື່ອຢຸດຕິການຫຸ້ມເກາະແລະໃຫ້ຄວາມຕໍ່ເນື່ອງຂອງດິນ.
ເວລາທີ່ຈະໃຊ້ Cable Connector
ເລືອກຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນເມື່ອຄໍາຮ້ອງສະຫມັກຂອງທ່ານຕ້ອງການ:
- ການເຊື່ອມຕໍ່ອຸປະກອນທີ່ສາມາດຖອດອອກໄດ້: ເຄື່ອງຈັກ, ເຄື່ອງມື, ຫຼືແຜງຄວບຄຸມທີ່ຕ້ອງການການຕັດການເຊື່ອມຕໍ່ເປັນໄລຍະສໍາລັບການບໍາລຸງຮັກສາ, ການທົດສອບ, ຫຼືການຕັ້ງຄ່າຄືນໃຫມ່. ຕົວເຊື່ອມຕໍ່ເປີດໃຊ້ການຕັດການເຊື່ອມຕໍ່ທີ່ສະອາດໂດຍບໍ່ມີການລົບກວນສາຍໄຟຖາວອນ.
- ສະພາແຫ່ງທີ່ສາມາດປ່ຽນແທນໄດ້ໃນພາກສະຫນາມ: ເມື່ອໂມດູນອຸປະກອນຫຼືເຊັນເຊີຕ້ອງການການປ່ຽນແທນໄວ, ຕົວເຊື່ອມຕໍ່ໃຫ້ຄວາມສາມາດ plug-and-play. ນີ້ແມ່ນການປະຕິບັດມາດຕະຖານໃນອັດຕະໂນມັດອຸດສາຫະກໍາແລະການຄວບຄຸມຂະບວນການ.
- Cable-to-Cable Joints: ບ່ອນທີ່ສາຍເຄເບີ້ນສອງສາຍຕ້ອງໄດ້ຮັບການເຂົ້າຮ່ວມໃນລັກສະນະທີ່ອະນຸຍາດໃຫ້ຕັດການເຊື່ອມຕໍ່ໃນອະນາຄົດ. ສາຍເຄເບີ້ນຂະຫຍາຍ, ຈຸດເຊື່ອມຕໍ່ໃນຖາດສາຍເຄເບີ້ນ, ແລະລະບົບສາຍໄຟ modular ທັງຫມົດແມ່ນອີງໃສ່ຕົວເຊື່ອມຕໍ່ສາຍເຄເບີ້ນ.
- ການສົ່ງສັນຍານ: ເຄືອຂ່າຍຂໍ້ມູນ, ສາຍເຊັນເຊີ, ແລະລະບົບການສື່ສານໃຊ້ຕົວເຊື່ອມຕໍ່ມາດຕະຖານ (RJ45, M12 X-coded, fiber optic) ທີ່ຮັກສາຄວາມສົມບູນຂອງສັນຍານໃນຂະນະທີ່ເປີດໃຊ້ຄວາມຍືດຫຍຸ່ນຂອງການເຊື່ອມຕໍ່.
- ການແຜ່ກະຈາຍພະລັງງານ: ຕົວເຊື່ອມຕໍ່ກະແສໄຟຟ້າຫນັກ (PowerCON, CEE industrial plugs, Anderson connectors) ເປີດໃຊ້ການເຊື່ອມຕໍ່ໄຟຟ້າທີ່ປອດໄພ, ຄວາມຈຸສູງສໍາລັບລະບົບພະລັງງານຊົ່ວຄາວ, ອຸປະກອນມືຖື, ແລະການຕິດຕັ້ງ modular.
- Panel-Mount Interface: ແຜງດ້ານຫນ້າຂອງອຸປະກອນມັກຈະໃຊ້ຕົວເຊື່ອມຕໍ່ເພື່ອນໍາເອົາສາຍເຄເບີ້ນພາຍນອກເຂົ້າໄປໃນ enclosure ໃນລັກສະນະທີ່ອະນຸຍາດໃຫ້ຕັດການເຊື່ອມຕໍ່ພາກສະຫນາມໂດຍບໍ່ມີການເປີດແຜງ.
ມາດຕະຖານອຸດສາຫະກໍາແລະການຢັ້ງຢືນ
Cable Gland Standards
IEC 62444: ມາດຕະຖານສາກົນກໍານົດຄວາມຕ້ອງການການກໍ່ສ້າງ, ເງື່ອນໄຂການປະຕິບັດ, ແລະວິທີການທົດສອບສໍາລັບ cable glands. ກວມເອົາຄວາມເຂັ້ມແຂງທາງກົນຈັກ, ການກວດສອບລະດັບ IP, ປະສິດທິພາບອຸນຫະພູມ, ແລະການທົດສອບການຮັກສາສາຍເຄເບີ້ນ. ນໍາໃຊ້ຕົ້ນຕໍກັບ glands ທີ່ມີ metric threading ຕໍ່ IEC 60423.
ATEX Directive 2014/34/EU: ລະບຽບການຂອງເອີຣົບທີ່ປົກຄອງອຸປະກອນສໍາລັບບັນຍາກາດລະເບີດ. Cable glands ທີ່ໃຊ້ໃນ Zone 1, Zone 2, Zone 21, ຫຼື Zone 22 ສະພາບແວດລ້ອມຕ້ອງມີ ATEX certification matching ແນວຄວາມຄິດການປົກປ້ອງອຸປະກອນ (Ex e, Ex d, Ex t, etc.).
IECEx System: ໂຄງການຢັ້ງຢືນສາກົນສໍາລັບອຸປະກອນສະຖານທີ່ອັນຕະລາຍ. ໃຫ້ການປະເມີນຄວາມສອດຄ່ອງທີ່ໄດ້ຮັບການຍອມຮັບໃນທົ່ວໂລກສໍາລັບ cable glands ທີ່ໃຊ້ໃນບັນຍາກາດລະເບີດ, ອີງຕາມມາດຕະຖານຊຸດ IEC 60079.
UL / CSA: North American product safety certifications ສໍາລັບ cable glands, ໂດຍສະເພາະທີ່ກ່ຽວຂ້ອງກັບ Class I Division 2 / Zone 2 ຄໍາຮ້ອງສະຫມັກໃນຕະຫຼາດສະຫະລັດແລະການາດາ.
Cable Connector Standards
IEC 61076 Series: ຄອບຄົວຂອງມາດຕະຖານທີ່ກໍານົດຄວາມຕ້ອງການທາງກົນຈັກແລະໄຟຟ້າສໍາລັບຕົວເຊື່ອມຕໍ່ວົງແລະສີ່ຫລ່ຽມ. IEC 61076-2-101 ກວມເອົາຕົວເຊື່ອມຕໍ່ M12; ພາກສ່ວນອື່ນໆແກ້ໄຂຄອບຄົວຕົວເຊື່ອມຕໍ່ທີ່ແຕກຕ່າງກັນ.
IEC 61984: ມາດຕະຖານຄວາມປອດໄພຢ່າງກວ້າງຂວາງສໍາລັບລະບົບຕົວເຊື່ອມຕໍ່ທີ່ໃຊ້ໃນອຸປະກອນ. ກວມເອົາ insulation, ປະສິດທິພາບການຕິດຕໍ່, ແລະຄວາມຕ້ອງການດ້ານຄວາມປອດໄພສໍາລັບຕົວເຊື່ອມຕໍ່ຈຸດປະສົງທົ່ວໄປ.
UL 1977: ມາດຕະຖານຄວາມປອດໄພຂອງອາເມລິກາເຫນືອສໍາລັບຕົວເຊື່ອມຕໍ່ແລະອົງປະກອບລະບົບການເຊື່ອມຕໍ່. ຕ້ອງການສໍາລັບອຸປະກອນ UL-listed ທີ່ຂາຍໃນຕະຫຼາດສະຫະລັດ / ການາດາ.
ISO/IEC 11801: ສໍາລັບຕົວເຊື່ອມຕໍ່ຂໍ້ມູນ, ກໍານົດມາດຕະຖານສາຍໄຟສໍາລັບການສື່ສານໂທລະຄົມແລະການຕິດຕັ້ງເຕັກໂນໂລຢີຂໍ້ມູນຂ່າວສານ, ລວມທັງປະເພດປະສິດທິພາບຕົວເຊື່ອມຕໍ່ (Cat5e, Cat6, Cat6A, etc.).
ຄວາມເຂົ້າໃຈວ່າ standards ໃດນໍາໃຊ້ກັບການຄັດເລືອກອົງປະກອບຂອງທ່ານຮັບປະກັນການປະຕິບັດຕາມລະຫັດການຕິດຕັ້ງ, ການຢັ້ງຢືນອຸປະກອນ, ແລະຂໍ້ກໍານົດຂອງໂຄງການ.
ຄູ່ມືການຄັດເລືອກ: ການເລືອກອົງປະກອບທີ່ຖືກຕ້ອງ
ເມື່ອປະເຊີນກັບການຕັດສິນໃຈສະເພາະ, ໃຫ້ຖາມຄໍາຖາມເຫຼົ່ານີ້:
ຄວາມຕ້ອງການຕົ້ນຕໍແມ່ນການຜະນຶກສິ່ງແວດລ້ອມຢູ່ຈຸດເຂົ້າ enclosure ບໍ?
→ ແມ່ນແລ້ວ: Cable gland
→ ບໍ່: ສືບຕໍ່ຄໍາຖາມຕໍ່ໄປ
ແອັບພລິເຄຊັນຕ້ອງການຄວາມສາມາດໃນການຕັດການເຊື່ອມຕໍ່ໄຟຟ້າບໍ?
→ ແມ່ນ: ສາຍເຊື່ອມຕໍ່
→ ບໍ່: ສືບຕໍ່ຄໍາຖາມຕໍ່ໄປ
ທ່ານກໍາລັງຜ່ານສາຍເຄເບີ້ນຜ່ານກໍາແພງຫຸ້ມທຽບກັບການສິ້ນສຸດ conductors ສໍາລັບການເຊື່ອມຕໍ່ໄຟຟ້າ?
→ ຜ່ານກໍາແພງ: Cable gland
→ ການສິ້ນສຸດໄຟຟ້າ: ສາຍເຊື່ອມຕໍ່
ການຕິດຕັ້ງຕ້ອງການລະດັບ IP ສໍາລັບການປ້ອງກັນຄວາມຊຸ່ມ / ຝຸ່ນບໍ?
→ ຖ້າຕ້ອງການການປ້ອງກັນ ຢູ່ຈຸດເຂົ້າຫຸ້ມ: Cable gland
→ ຖ້າຕ້ອງການການປ້ອງກັນ ຢູ່ທີ່ການໂຕ້ຕອບໄຟຟ້າທີ່ກົງກັນ: ສາຍເຊື່ອມຕໍ່ IP-rated
ນີ້ແມ່ນສໍາລັບສະຖານທີ່ອັນຕະລາຍ (ບັນຍາກາດລະເບີດ)?
→ ການຜະນຶກຫຸ້ມ: ATEX/IECEx cable gland
→ ການໂຕ້ຕອບໄຟຟ້າ: ຕົວເຊື່ອມຕໍ່ສະຖານທີ່ອັນຕະລາຍທີ່ໄດ້ຮັບການຢັ້ງຢືນ
ໃນການຕິດຕັ້ງຈໍານວນຫຼາຍ, ທ່ານຈະໃຊ້ທັງສອງ: cable glands ບ່ອນທີ່ສາຍເຄເບີ້ນເຂົ້າໄປໃນ enclosures, ແລະສາຍເຊື່ອມຕໍ່ພາຍໃນ enclosure ຫຼືຢູ່ທີ່ການໂຕ້ຕອບອຸປະກອນບ່ອນທີ່ການເຊື່ອມຕໍ່ໄຟຟ້າຕ້ອງໄດ້ຮັບການເຮັດແລະອາດຈະຖືກຕັດການເຊື່ອມຕໍ່.
ສະຫລຸບ
Cable glands ແລະສາຍເຊື່ອມຕໍ່ໃຫ້ບໍລິການບົດບາດທີ່ແຕກຕ່າງກັນ, ເສີມໃນການຕິດຕັ້ງໄຟຟ້າ. Cable glands ແມ່ນອຸປະກອນຜະນຶກກົນຈັກທີ່ປົກປ້ອງຈຸດເຂົ້າຫຸ້ມ, ຮັກສາລະດັບ IP, ແລະສະຫນອງການບັນເທົາທຸກ - ໂດຍບໍ່ມີຫນ້າທີ່ໄຟຟ້າ. ສາຍເຊື່ອມຕໍ່ແມ່ນການໂຕ້ຕອບ electromechanical ທີ່ສ້າງຕັ້ງຄວາມຕໍ່ເນື່ອງຂອງວົງຈອນແລະເຮັດໃຫ້ການຕັດການເຊື່ອມຕໍ່, ໂດຍມີການປົກປ້ອງສິ່ງແວດລ້ອມເປັນລັກສະນະທີສອງເມື່ອຕ້ອງການ.
ຄວາມເຂົ້າໃຈຄວາມແຕກຕ່າງພື້ນຖານນີ້ຊ່ວຍໃຫ້ທ່ານລະບຸອົງປະກອບທີ່ຖືກຕ້ອງສໍາລັບແຕ່ລະຈຸດຄໍາຮ້ອງສະຫມັກ. ເວລາຕໍ່ໄປທີ່ທ່ານກໍາລັງທົບທວນຄືນຮູບແບບກະດານຫຼືສະເພາະອຸປະກອນ, ທ່ານຈະຮູ້ຢ່າງແນ່ນອນວ່າເວລາໃດທີ່ຈະໂທຫາ cable gland (entry sealing) ທຽບກັບສາຍເຊື່ອມຕໍ່ (ການໂຕ້ຕອບໄຟຟ້າ).
ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການທັງສອງຫນ້າທີ່ - sealed entry ແລະ ຄວາມສາມາດໃນການຕັດການເຊື່ອມຕໍ່ - ການແກ້ໄຂແມ່ນປົກກະຕິແລ້ວແມ່ນ cable gland ຢູ່ຈຸດເຂົ້າຫຸ້ມທີ່ມີສາຍເຊື່ອມຕໍ່ IP-rated ພາຍໃນຫຼືພຽງແຕ່ຢູ່ນອກ enclosure, ໃຫ້ທ່ານປົກປ້ອງສິ່ງແວດລ້ອມບ່ອນທີ່ສາຍເຄເບີ້ນເຂົ້າແລະຄວາມຍືດຫຍຸ່ນໄຟຟ້າບ່ອນທີ່ວົງຈອນເຊື່ອມຕໍ່.
