សមាសធាតុប្លុកស្ថានីយ៖ ការពន្យល់អំពីសំណង់ និងផ្នែក

សេចក្តីផ្តើម: កាយវិភាគសាស្ត្រនៃការតភ្ជាប់

នៅពេលបញ្ជាក់ប្លុកស្ថានីយសម្រាប់បន្ទះត្រួតពិនិត្យ ប្រព័ន្ធស្វ័យប្រវត្តិកម្មឧស្សាហកម្ម ឬកម្មវិធីចែកចាយថាមពល វិស្វករតែងតែផ្តោតលើកម្រិតចរន្ត ថ្នាក់វ៉ុល និងភាពឆបគ្នានៃខ្សែ។ ទោះជាយ៉ាងណាក៏ដោយ សមត្ថភាពពិតប្រាកដ និងចំណុចបរាជ័យសក្តានុពលស្ថិតនៅក្នុងការសាងសង់ខាងក្នុងនៃប្លុកស្ថានីយ។ ការយល់ដឹងអំពីសមាសធាតុប្លុកស្ថានីយមិនមែនជាការសិក្សាតែប៉ុណ្ណោះទេ វាចាំបាច់សម្រាប់ការធ្វើការសម្រេចចិត្តបញ្ជាក់ព័ត៌មានដែលប៉ះពាល់ដល់ប្រសិទ្ធភាពនៃការដំឡើង ភាពជឿជាក់រយៈពេលវែង និងការអនុលោមតាមសុវត្ថិភាព។.

ប្លុកស្ថានីយគឺជាប្រព័ន្ធវិស្វកម្ម មិនមែនគ្រាន់តែជាឧបករណ៍ភ្ជាប់ទេ។ សមាសធាតុនីមួយៗបម្រើមុខងារជាក់លាក់មួយ៖ លំនៅដ្ឋានអ៊ីសូឡង់ការពារការឆក់អគ្គិសនី របារចម្លងចរន្តដឹកនាំចរន្ត យន្តការគៀបរក្សាសម្ពាធទំនាក់ទំនង និងប្រព័ន្ធម៉ោនធានានូវស្ថេរភាពមេកានិច។ សម្ភារៈដែលបានជ្រើសរើសសម្រាប់សមាសធាតុនីមួយៗ ពីប៉ូលីអាមីតដែលបានពង្រឹងកញ្ចក់ រហូតដល់ដែកនិទាឃរដូវ chrome-nickel កំណត់ដំណើរការក្រោមរំញ័រ សីតុណ្ហភាពខ្លាំង និងការប៉ះពាល់សារធាតុគីមី។.

មគ្គុទ្ទេសក៍នេះផ្តល់នូវការបំបែកជាប្រព័ន្ធនៃការសាងសង់ប្លុកស្ថានីយ ដោយពិនិត្យមើលមុខងារ សម្ភារៈ និងតម្រូវការស្តង់ដារនៃសមាសធាតុនីមួយៗ។ មិនថាអ្នកកំពុងរចនាបន្ទះត្រួតពិនិត្យថ្មី ជ្រើសរើសការជំនួសសម្រាប់ការថែទាំ ឬវាយតម្លៃអ្នកផ្គត់ផ្គង់នោះទេ មេរៀនកាយវិភាគសាស្ត្រនេះនឹងជួយអ្នកបញ្ជាក់ប្លុកស្ថានីយដោយមានទំនុកចិត្ត។.

សមាសធាតុស្នូល៖ អ្វីដែលធ្វើឱ្យប្លុកស្ថានីយដំណើរការ

ប្លុកស្ថានីយនីមួយៗ ដោយមិនគិតពីបច្ចេកវិទ្យាតភ្ជាប់ មានសមាសធាតុមុខងារចម្បងចំនួនបួនដែលធ្វើការរួមគ្នាជាប្រព័ន្ធវិស្វកម្ម។ ការយល់ដឹងអំពីសមាសធាតុទាំងនេះ មុខងារ សម្ភារៈ និងអន្តរកម្មរបស់វា គឺជាមូលដ្ឋានគ្រឹះសម្រាប់ការបញ្ជាក់ និងការអនុវត្តត្រឹមត្រូវ។.

1. លំនៅដ្ឋានអ៊ីសូឡង់ (តួ)

លំនៅដ្ឋានបម្រើជាស៊ុមមិនចម្លងដែលផ្ទុកសមាសធាតុខាងក្នុងទាំងអស់ ខណៈពេលដែលការពារអ្នកប្រើប្រាស់ពីការឆក់អគ្គិសនី។ ច្រើនជាងសំបកប្លាស្ទិក លំនៅដ្ឋានត្រូវទប់ទល់នឹងភាពតានតឹងផ្នែកមេកានិចកំឡុងពេលដំឡើង រក្សាស្ថេរភាពវិមាត្រនៅទូទាំងជួរសីតុណ្ហភាព និងផ្តល់នូវចម្ងាយវារ និងការបោសសំអាតគ្រប់គ្រាន់រវាង conductors ។.

2. របារចម្លង (ធាតុផ្ទុកចរន្ត)

“ស្ពាន” លោហៈនេះបង្កើតជាផ្លូវអគ្គិសនីរវាងខ្សែដែលបានតភ្ជាប់។ សម្ភារៈ ផ្ទៃកាត់ និងស្រទាប់ផ្ទៃនៃរបារកំណត់សមត្ថភាពផ្ទុកចរន្ត ភាពធន់ និងភាពធន់នឹងការ corrosion ។ ការរចនា busbar ត្រឹមត្រូវធានាបាននូវការធ្លាក់ចុះវ៉ុលតិចតួចបំផុត និងការបង្កើតកំដៅនៅក្រោមបន្ទុក។.

3. យន្តការគៀប

យន្តការគៀបធានាសុវត្ថិភាពខ្សែទៅនឹងរបារ ដោយរក្សាសម្ពាធទំនាក់ទំនងថេរតាមពេលវេលា។ បច្ចេកវិទ្យាផ្សេងៗគ្នា - វីស, ទ្រុងនិទាឃរដូវ, រុញចូល - ផ្តល់នូវការផ្លាស់ប្តូររវាងល្បឿនដំឡើង ភាពធន់នឹងរំញ័រ និងភាពឆបគ្នានៃខ្សែ។.

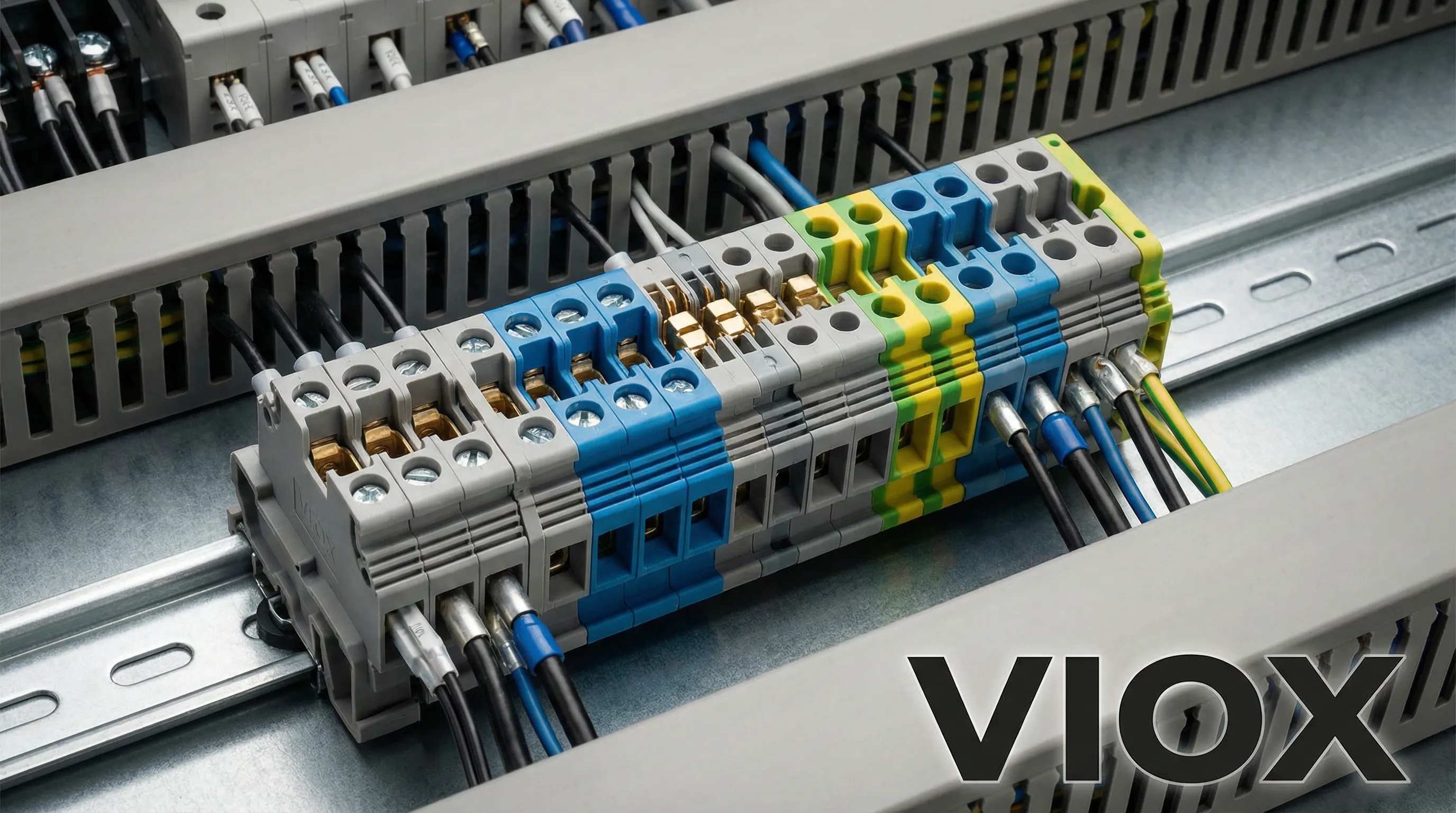

4. ប្រព័ន្ធម៉ោន

ប្រព័ន្ធម៉ោនភ្ជាប់ប្លុកស្ថានីយទៅ រ៉ាកែត DIN, បន្ទះ ឬ PCBs ផ្តល់នូវស្ថេរភាពមេកានិច និងការតម្រឹមត្រឹមត្រូវ។ វិធីសាស្រ្តម៉ោនប៉ះពាល់ដល់ដង់ស៊ីតេនៃការដំឡើង លទ្ធភាពទទួលបានសម្រាប់ការខ្សែ និងភាពធន់នឹងរំញ័រ ឬការឆក់មេកានិច។.

សមាសធាតុទាំងនេះដំណើរការស្របគ្នា៖ លំនៅដ្ឋានអ៊ីសូឡង់ របារចម្លងចរន្ត គៀបធានាសុវត្ថិភាព និងប្រព័ន្ធម៉ោនរក្សាលំនឹង។ ការជ្រើសរើសសម្ភារៈសម្រាប់សមាសធាតុនីមួយៗបង្កើតប្លុកស្ថានីយដែលបានធ្វើឱ្យប្រសើរឡើងសម្រាប់លក្ខខណ្ឌបរិស្ថានជាក់លាក់ និងតម្រូវការដំណើរការ។.

តារាងទី 1៖ មុខងារ និងសម្ភារៈនៃសមាសធាតុប្លុកស្ថានីយ

សមាសភាគ	មុខងារបឋម	សម្ភារៈទូទៅ	តម្រូវការស្តង់ដារ
លំនៅដ្ឋានអ៊ីសូឡង់	អ៊ីសូឡង់អគ្គិសនី ការការពារមេកានិច ភាពធន់នឹងបរិស្ថាន	Polyamide 6.6 (PA66), PBT, Polycarbonate (PC)	UL 94V-0 flame rating, IEC 60664-1 creepage/clearance
របារចម្លង	ការផ្ទុកចរន្ត ផ្លូវធន់ទ្រាំទាប	ស្ពាន់អេឡិចត្រូលីត លង្ហិន (ស្រោបសំណប៉ាហាំង/នីកែល/ប្រាក់)	IEC 60947-7-1 current rating, temperature rise limits
មេកានិចគៀប	ការតភ្ជាប់ខ្សែសុវត្ថិភាព រក្សាសម្ពាធទំនាក់ទំនង	វីស៖ ដែកស័ង្កសី; និទាឃរដូវ៖ ដែក chrome-nickel; រុញចូល៖ ដែកអ៊ីណុក	Mechanical endurance (IEC 60947-7-1), vibration resistance (IEC 60068-2-6)
ប្រព័ន្ធម៉ោន	ឯកសារភ្ជាប់មេកានិច ការតម្រឹម ភាពធន់នឹងរំញ័រ	Spring-steel clips, screw-type feet, snap-on designs	DIN rail standards (IEC 60715), retention force requirements
ផ្នែកជំនួយ	មុខងារបន្ថែម ការសម្គាល់ ការការពារ	Jumpers (copper/brass), end plates (PA66/PBT), marking tags	Compatibility with main components, secondary standards

លំនៅដ្ឋាន និងអ៊ីសូឡង់៖ សុវត្ថិភាព និងភាពធន់

លំនៅដ្ឋានអ៊ីសូឡង់គឺជាខ្សែការពារដំបូងរបស់ប្លុកស្ថានីយប្រឆាំងនឹងការឆក់អគ្គិសនី គ្រោះថ្នាក់បរិស្ថាន និងការខូចខាតមេកានិច។ ច្រើនជាងសំបកប្លាស្ទិក លំនៅដ្ឋានត្រូវតែបំពេញតាមតម្រូវការវិស្វកម្មច្បាស់លាស់សម្រាប់កម្លាំង dielectric ភាពធន់នឹងអណ្តាតភ្លើង ភាពរឹងមាំនៃមេកានិច និងស្ថេរភាពវិមាត្រនៅទូទាំងសីតុណ្ហភាពប្រតិបត្តិការ។.

ការជ្រើសរើសសម្ភារៈ៖ វិស្វកម្ម Thermoplastics vs. Thermosets

ប្លុកស្ថានីយឧស្សាហកម្មប្រើប្រាស់ជាចម្បងនូវ thermoplastics វិស្វកម្មចំនួនបី ដែលនីមួយៗមានលក្ខណៈសម្បត្តិខុសគ្នា៖

Polyamide 6.6 (Nylon 66) – ស្តង់ដារឧស្សាហកម្មសម្រាប់កម្មវិធីទូទៅ៖

• លក្ខណៈសម្បត្តិសំខាន់ៗ៖ កម្លាំងមេកានិចខ្ពស់ ភាពបត់បែន (ទប់ទល់នឹងការប្រេះកំឡុងពេលដំឡើង) ធន់នឹងកំដៅបានល្អ (ជាធម្មតា 125°C បន្ត)
• ការប្រើប្រាស់ទូទៅ៖ កំណែដែលបានពង្រឹងកញ្ចក់ (PA66 GF30) សម្រាប់បន្ថែមភាពរឹង និងស្ថេរភាពវិមាត្រ
• ​​Flame Rating៖ ស្តង់ដារ UL 94V-0 សម្រាប់ឥរិយាបថពន្លត់ដោយខ្លួនឯង

PBT (Polybutylene Terephthalate) – ជម្រើសសម្រាប់ភាពជាក់លាក់ និងភាពធន់នឹងសំណើម៖

• លក្ខណៈសម្បត្តិសំខាន់ៗ៖ ការស្រូបយកសំណើមទាប (<0.1%), ស្ថេរភាពវិមាត្រពិសេស, ធន់នឹងសារធាតុគីមីបានល្អ
• ការប្រើប្រាស់ទូទៅ៖ បរិស្ថានដែលមានសំណើមខ្ពស់ កម្មវិធីដែលត្រូវការភាពអត់ធ្មត់តឹងរ៉ឹង
• ជួរសីតុណ្ហភាព៖ ជាធម្មតា 130-140°C បន្ត

Polycarbonate (PC) – សម្រាប់តម្លាភាព និងភាពធន់នឹងផលប៉ះពាល់៖

• លក្ខណៈសម្បត្តិសំខាន់ៗ៖ ភាពច្បាស់លាស់ល្អ កម្លាំងផលប៉ះពាល់ខ្ពស់ ស្ថេរភាពកម្ដៅល្អ
• ដែនកំណត់៖ ប្រកាន់អក្សរតូចធំចំពោះសារធាតុគីមីមួយចំនួន (សារធាតុរំលាយ អាល់កាឡាំង)
• ការប្រើប្រាស់ទូទៅ៖ គម្របថ្លា កម្មវិធីដែលត្រូវការការត្រួតពិនិត្យមើលឃើញ

ការពិចារណាលើការរចនាសំខាន់ៗ

ចម្ងាយវារ និងការបោសសំអាត៖ លំនៅដ្ឋានត្រូវរក្សាចម្ងាយអប្បបរមារវាង conductors ដោយផ្អែកលើកម្រិតវ៉ុល (IEC 60664-1)។ ប្លុកវ៉ុលខ្ពស់ត្រូវការវិមាត្ររាងកាយធំជាង។.

ថ្នាក់សីតុណ្ហភាព៖ សម្ភារៈលំនៅដ្ឋានត្រូវទប់ទល់នឹងសីតុណ្ហភាពប្រតិបត្តិការអតិបរមាដោយមិនខូចទ្រង់ទ្រាយ ឬបាត់បង់លក្ខណៈសម្បត្តិ dielectric ។ កម្មវិធីឧស្សាហកម្មជាធម្មតាត្រូវការអប្បបរមា 105°C ជាមួយនឹង 125°C ក្លាយជាស្តង់ដារសម្រាប់ឧបករណ៍ទំនើប។.

ភាពធន់នឹងអណ្តាតភ្លើង៖ វិញ្ញាបនប័ត្រ UL 94V-0 បង្ហាញថាសម្ភារៈពន្លត់ដោយខ្លួនឯងក្នុងរយៈពេល 10 វិនាទី ហើយមិនស្រក់ភាគល្អិតដែលឆេះ - សំខាន់សម្រាប់សុវត្ថិភាពបន្ទះត្រួតពិនិត្យ។.

ធន់នឹងសារធាតុគីមី៖ ប្លុកស្ថានីយនៅក្នុងរោងចក្រគីមី បរិស្ថានសមុទ្រ ឬកែច្នៃអាហារ ត្រូវតែទប់ទល់នឹងប្រេង សារធាតុរំលាយ អាស៊ីត និងអាល់កាឡាំង ដោយមិនមានការខូចគុណភាព។.

ជម្រើសនៃសម្ភារៈសម្រាប់តួឧបករណ៍ ជះឥទ្ធិពលផ្ទាល់ទៅលើបទពិសោធន៍នៃការដំឡើង (ភាពបត់បែនធៀបនឹងភាពរឹងមាំ) ភាពជឿជាក់ក្នុងរយៈពេលវែង (ការស្រូបយកសំណើម) និងការអនុលោមតាមសុវត្ថិភាព (កម្រិតធន់នឹងភ្លើង)។.

ប្រព័ន្ធតោងខ្សែ៖ បច្ចេកវិទ្យាប្រើវីស ប្រើប្រដាប់ស្ទប និងប្រើការស៊កបញ្ចូល

ប្រព័ន្ធតោងខ្សែ គឺជាសមាសធាតុសកម្មរបស់ប្លុកស្ថានីយ ដែលជាចំណុចប្រទាក់ដែលខ្សែជួបនឹងរបារនាំចរន្ត។ បច្ចេកវិទ្យាសំខាន់ៗចំនួនបីគ្របដណ្តប់លើកម្មវិធីឧស្សាហកម្ម ដោយបច្ចេកវិទ្យានីមួយៗមានគោលការណ៍ប្រតិបត្តិការ គុណសម្បត្តិ និងករណីប្រើប្រាស់ដ៏ល្អប្រសើររៀងៗខ្លួន។.

1. ប្រព័ន្ធតោងខ្សែប្រភេទវីស

គោលការណ៍ប្រតិបត្តិការ៖ វីសដែករឹងសង្កត់ខ្សែទៅនឹងរបារនាំចរន្តតាមរយៈកម្លាំងមេកានិចផ្ទាល់។ វីសអនុវត្តសម្ពាធតាមរយៈទ្រុងដែក ឬបន្ទះសង្កត់ដែលចែកចាយកម្លាំងពាសពេញ conductor ។.

សមាសធាតុសំខាន់ៗ:

• វីស៖ ដែកស្រោបស័ង្កសី ឬដែកកាឡវ៉ានីសសម្រាប់ធន់នឹងច្រេះ
• បន្ទះសង្កត់/ទ្រុង៖ ធ្វើពីលង្ហិន ឬដែកសម្រាប់ចែកចាយកម្លាំងតោង
• ឧបករណ៍បញ្ចូលខ្សែស្រឡាយ៖ ធ្វើពីលង្ហិន ឬដែកសម្រាប់ភាពធន់

គុណសម្បត្តិ:

• ភាពឆបគ្នានៃខ្សែសកល (ខ្សែរឹង ខ្សែទន់ ខ្សែទន់ល្អិត)
• កម្លាំងតោងខ្ពស់សម្រាប់ conductor ធំ
• ការផ្ទៀងផ្ទាត់ភាពតឹងណែននៃការតភ្ជាប់ដោយមើលឃើញ
• អាចប្រើប្រាស់បាននៅនឹងកន្លែងដោយប្រើឧបករណ៍ស្តង់ដារ

ដែនកំណត់:

• ពេលវេលាដំឡើង (ត្រូវការឧបករណ៍គ្រប់គ្រងកម្លាំងរមួល)
• ងាយរងគ្រោះដោយសាររំញ័រ (ត្រូវការរឹតបន្តឹងឡើងវិញជាប្រចាំ)
• ភាពប្រែប្រួលនៃកម្លាំងរមួល (ការរឹតបន្តឹងខ្លាំងពេកធ្វើឱ្យខូច conductor)

2. ប្រព័ន្ធតោងខ្សែប្រភេទប្រដាប់ស្ទប (CAGE CLAMP®)

គោលការណ៍ប្រតិបត្តិការ៖ ធាតុដែកស្ទបក្រូមីញ៉ូម-នីកែលផ្តល់នូវសម្ពាធថេរលើ conductor ។ ការបញ្ចូលតម្រូវឱ្យបើកប្រដាប់ស្ទបដោយប្រើឧបករណ៍; ការដកចេញក៏តម្រូវឱ្យមានប្រតិបត្តិការឧបករណ៍ផងដែរ។.

សមាសធាតុសំខាន់ៗ:

• ធាតុប្រដាប់ស្ទប៖ ដែកក្រូមីញ៉ូម-នីកែលសម្រាប់ភាពយឺត និងធន់នឹងច្រេះ
• របារចរន្ត៖ ស្ពាន់អេឡិចត្រូលីតដែលមានផ្ទៃស្រោបសំណប៉ាហាំង
• ដងថ្លឹងប្រតិបត្តិការ៖ ចំណុចចូលប្រើឧបករណ៍រួមបញ្ចូលគ្នា

គុណសម្បត្តិ:

• មិនត្រូវការថែទាំ (សម្ពាធប្រដាប់ស្ទបថេរ)
• ការតភ្ជាប់ធន់នឹងរំញ័រ
• ការដំឡើងលឿនបន្ទាប់ពីការប្រើប្រាស់ឧបករណ៍ដំបូង
• ជួរ conductor ធំទូលាយ (0.08–35 mm² / 28–2 AWG)

ដែនកំណត់:

• ត្រូវការឧបករណ៍សម្រាប់ការបញ្ចូល/ដកចេញ
• កំណត់ចំពោះប្រភេទខ្សែដែលត្រូវគ្នា
• តម្លៃសមាសធាតុដំបូងខ្ពស់ជាង

3. ប្រព័ន្ធតោងខ្សែប្រភេទស៊កបញ្ចូល

គោលការណ៍ប្រតិបត្តិការ៖ ប្រព័ន្ធស្ទបអនុញ្ញាតឱ្យបញ្ចូល conductor រឹងដោយមិនចាំបាច់ប្រើឧបករណ៍។ ភាពរឹងរបស់ conductor ផ្តល់នូវកម្លាំងទប់ទល់នឹងប្រដាប់ស្ទប; ការដកចេញតម្រូវឱ្យមានឧបករណ៍។.

សមាសធាតុសំខាន់ៗ:

• ប្រព័ន្ធស្ទប៖ ដែកអ៊ីណុក ឬលោហធាតុក្រូមីញ៉ូម-នីកែល
• ច្រកបញ្ចូលរាងចីវលោ៖ ណែនាំ conductor ទៅកាន់ចំណុចទំនាក់ទំនង
• ឯកតាសម្រាប់តោងខ្សែដាច់ដោយឡែក៖ ការពារ conductor ច្រើនក្នុងមួយចំណុច

គុណសម្បត្តិ:

• ការដំឡើងដោយមិនចាំបាច់ប្រើឧបករណ៍ (សន្សំសំចៃពេលវេលាច្រើន)
• មតិកែលម្អអំពីការតភ្ជាប់វិជ្ជមាន
• ការរចនាបង្រួមសម្រាប់ដង់ស៊ីតេខ្ពស់
• ល្អសម្រាប់ conductor រឹង ឬ conductor ដែលមានស្រោមចុង

ដែនកំណត់:

• ត្រូវការឧបករណ៍សម្រាប់ការដកចេញ
• កំណត់ចំពោះប្រភេទ conductor ជាក់លាក់
• មិនស័ក្តិសមសម្រាប់ខ្សែទន់ទាំងអស់ដែលគ្មានស្រោមចុង

តារាងជ្រើសរើសបច្ចេកវិទ្យា

បច្ចេកវិទ្យាតោងខ្សែនីមួយៗមានភាពល្អប្រសើរនៅក្នុងកម្មវិធីជាក់លាក់៖

• ប្រភេទវីស៖ ការចែកចាយថាមពលចរន្តខ្ពស់ ប្រភេទខ្សែចម្រុះ តម្រូវការសេវាកម្មនៅនឹងកន្លែង
• ប្រភេទប្រដាប់ស្ទប៖ បរិស្ថានរំញ័រ កម្មវិធីដែលមិនត្រូវការថែទាំ ជួរ conductor ធំទូលាយ
• ប្រភេទស៊កបញ្ចូល៖ ការផ្គុំបន្ទះបរិមាណច្រើន ការដំឡើងដែលសំខាន់លើពេលវេលា កម្មវិធី conductor រឹង

តារាងទី 2៖ ការប្រៀបធៀបប្រព័ន្ធតោងខ្សែ

លក្ខណៈ	ប្រភេទវីស	ប្រភេទប្រដាប់ស្ទប	ប្រភេទស៊កបញ្ចូល
ប្រតិបត្តិការ	ត្រូវការឧបករណ៍ (ទួណឺវីសកម្លាំងរមួល)	ឧបករណ៍សម្រាប់បញ្ចូល/ដកចេញ	ការបញ្ចូលដោយមិនចាំបាច់ប្រើឧបករណ៍ ការដកចេញដោយប្រើឧបករណ៍
ភាពឆបគ្នានៃខ្សែ	សកល (រឹង ទន់ ទន់ល្អិត)	ជួរធំទូលាយ (0.08-35 mm²)	ឧបករណ៍ចម្លងរឹង (រឹង, សរសៃដែលបានចង)
ល្បឿនដំឡើង	យឺត (ត្រូវការការគ្រប់គ្រងកម្លាំងបង្វិល)	មធ្យម (ប្រតិបត្តិការឧបករណ៍)	លឿន (មិនត្រូវការឧបករណ៍)
ភាពធន់នឹងរំញ័រ	តម្រូវឱ្យរឹតបន្តឹងឡើងវិញតាមកាលកំណត់	ល្អឥតខ្ចោះ (សម្ពាធនិទាឃរដូវថេរ)	ល្អ (ផ្ទុកដោយនិទាឃរដូវ)
ថែទាំ	អាចប្រើប្រាស់បាននៅនឹងកន្លែង, តម្រូវឱ្យមានការត្រួតពិនិត្យ	មិនត្រូវការការថែទាំ	ការថែទាំទាប
កម្មវិធីសមស្រប	ការចែកចាយថាមពលខ្ពស់, ប្រភេទខ្សែចម្រុះ	បរិស្ថានរំញ័រ, តម្រូវការមិនត្រូវការការថែទាំ	ការផ្គុំបន្ទះបរិមាណខ្ពស់, ការដំឡើងដែលសំខាន់ពេលវេលា
ការអនុលោមតាមស្តង់ដារ	IEC 60947-7-1, UL 1059 (ក្រុម C)	IEC 60947-7-1, UL 1059 (ក្រុម B/C)	IEC 60947-7-1, UL 1059 (ក្រុម B/C)

ជម្រើសនៃយន្តការគៀបប៉ះពាល់ដោយផ្ទាល់ទៅលើប្រសិទ្ធភាពនៃការដំឡើង, ភាពជឿជាក់រយៈពេលវែង, និងតម្លៃសរុបនៃភាពជាម្ចាស់ពេញមួយវដ្តជីវិតឧបករណ៍។.

ទំនាក់ទំនងឧបករណ៍ចម្លង និងផ្លូវចរន្ត

ចំណុចប្រទាក់ទំនាក់ទំនងឧបករណ៍ចម្លង គឺជាកន្លែងដែលដំណើរការអគ្គិសនីជួបនឹងការរចនាមេកានិច។ ការតភ្ជាប់ត្រឹមត្រូវទាមទារផ្ទៃទំនាក់ទំនងគ្រប់គ្រាន់, សម្ពាធសមស្រប, និងសម្ភារៈធន់នឹងច្រេះដើម្បីរក្សាកម្រិតធន់ទ្រាំទាបក្នុងរយៈពេលប្រើប្រាស់របស់ប្លុកស្ថានីយ។.

សម្ភារៈទំនាក់ទំនង និងការស្រោប

សម្ភារៈមូលដ្ឋាន:

• ស្ពាន់អេឡិចត្រូលីត៖ ចរន្តអគ្គិសនីខ្ពស់បំផុត (100% IACS), ល្អសម្រាប់កម្មវិធីចរន្តខ្ពស់
• លង្ហិន (ស្ពាន់-ស័ង្កសី)៖ ចរន្តអគ្គិសនីល្អ (28% IACS) ជាមួយនឹងកម្លាំងមេកានិចខ្ពស់ជាង
• សំរិទ្ធផូស្វ័រ៖ លក្ខណៈសម្បត្តិនិទាឃរដូវល្អឥតខ្ចោះសម្រាប់យន្តការគៀប

ការស្រោបលើផ្ទៃ:

• សំណប៉ាហាំង (Sn)៖ ការស្រោបស្តង់ដារសម្រាប់ការប្រើប្រាស់ទូទៅ, ការពារការកត់សុីស្ពាន់
• នីកែល (Ni)៖ ភាពធន់នឹងច្រេះប្រសើរឡើង, ការអត់ធ្មត់សីតុណ្ហភាពខ្ពស់ជាង
• ប្រាក់ (Ag)៖ ចរន្តអគ្គិសនីល្អប្រសើរ និងធន់នឹងការកត់សុីសម្រាប់កម្មវិធីវ៉ុលខ្ពស់
• មាស (Au)៖ កំណត់ចំពោះកម្មវិធីកម្រិតសញ្ញាដែលត្រូវការភាពធន់ទ្រាំទំនាក់ទំនងតិចតួចបំផុត

សម្ពាធទំនាក់ទំនង និងភាពធន់

សម្ពាធទំនាក់ទំនងល្អបំផុត:

• ឧបករណ៍ចម្លងរឹង៖ 15-25 N (ញូតុន) ក្នុងមួយចំណុចទំនាក់ទំនង
• ឧបករណ៍ចម្លងសរសៃ៖ 20-30 N ដើម្បីទូទាត់សងសម្រាប់ភាពមិនប្រក្រតីនៃផ្ទៃ
• សរសៃល្អិតជាមួយហ្វឺរ៉ូល៖ 25-35 N សម្រាប់ការតភ្ជាប់ដែលបានគៀបយ៉ាងសុវត្ថិភាព

ទំនាក់ទំនងធន់ទ្រាំ:

• ប្លុកស្ថានីយដែលមានគុណភាពខ្ពស់រក្សា <0.5 mΩ ក្នុងមួយការតភ្ជាប់
• ភាពធន់ទ្រាំកើនឡើងជាមួយនឹងសីតុណ្ហភាព (ជាធម្មតា 0.4% ក្នុងមួយ °C)
• កម្លាំងបង្វិល/និទាឃរដូវត្រឹមត្រូវកាត់បន្ថយការប្រែប្រួលនៃភាពធន់ទ្រាំតាមពេលវេលា

ការរចនាផ្លូវចរន្ត

ផ្ទៃកាត់:

• វិមាត្រ Busbar ត្រូវតែទ្រទ្រង់ចរន្តដែលបានវាយតម្លៃដោយមិនមានការកើនឡើងសីតុណ្ហភាពខ្លាំងពេក
• ការរចនាធម្មតា: ផ្ទៃកាត់ 1 mm² ក្នុងមួយចរន្តបន្ត 5-8A (ស្ពាន់)
• ការកាត់បន្ថយតម្រូវឱ្យមានសម្រាប់សីតុណ្ហភាពព័ទ្ធជុំវិញលើសពី 40°C

ការសាយភាយកំដៅ:

• ភាពធន់ទ្រាំទំនាក់ទំនងបង្កើតកំដៅ (P = I²R)
• ការរចនាលំនៅដ្ឋានត្រូវតែអនុញ្ញាតឱ្យផ្ទេរកំដៅទៅបរិស្ថាន
• ប្លុកពហុកម្រិតទាមទារការពិចារណាអំពីកំដៅបន្ថែម

កត្តាភាពឆបគ្នានៃខ្សែ

ប្រភេទឧបករណ៍ចម្លង:

• ខ្សែរឹង៖ ល្អបំផុតសម្រាប់ស្ថានីយប្រភេទវីស, រក្សារូបរាងក្រោមសម្ពាធ
• ខ្សែសរសៃ៖ តម្រូវឱ្យមានកម្លាំងគៀបខ្ពស់ជាង, ទទួលបានអត្ថប្រយោជន៍ពីហ្វឺរ៉ូល
• សរសៃល្អិត៖ ត្រូវតែប្រើហ្វឺរ៉ូលជាមួយស្ថានីយនិទាឃរដូវ/រុញចូល

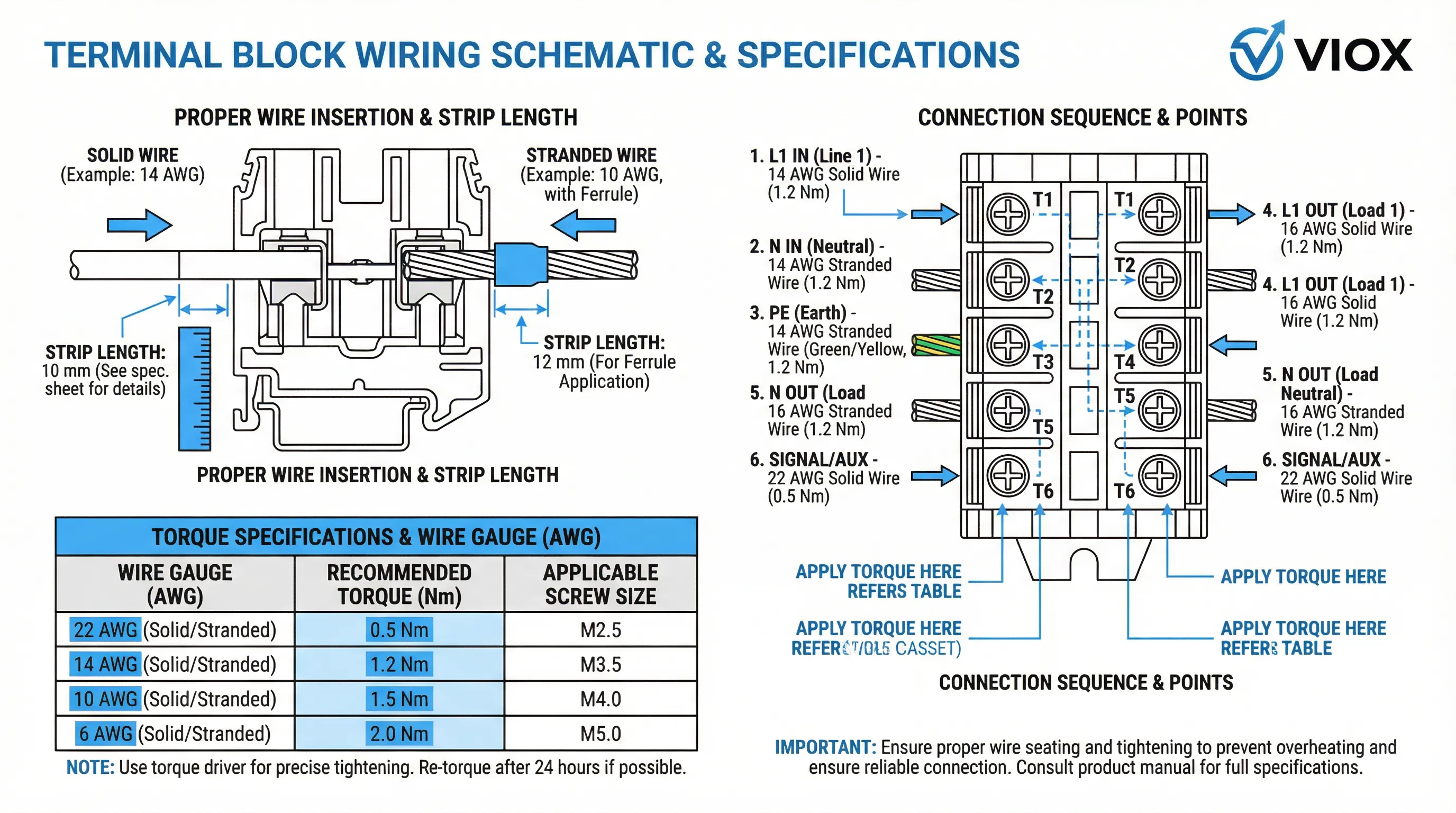

ប្រវែងច្រូត:

• ការដោះអ៊ីសូឡង់មិនគ្រប់គ្រាន់ បង្ហាញអ៊ីសូឡង់ទៅនឹងសម្ពាធគៀប
• ការដោះអ៊ីសូឡង់លើសកាត់បន្ថយផ្ទៃទំនាក់ទំនង និងបង្កើនហានិភ័យនៃការកត់សុី
• ជាទូទៅលក្ខណៈបច្ចេកទេសរបស់អ្នកផលិតបង្ហាញពីប្រវែងខ្សែដែលត្រូវលាតត្រដាងបានល្អបំផុត

ចំណុចប្រទាក់ទំនាក់ទំនងនៃចំហាយ គឺជាចំណុច “ក” របស់ប្លុកស្ថានីយអគ្គិសនី។ ការជ្រើសរើសសម្ភារៈត្រឹមត្រូវ សម្ពាធគ្រប់គ្រាន់ និងការរៀបចំខ្សែឱ្យបានត្រឹមត្រូវ ធានាបាននូវភាពធន់ទ្រាំតិចតួចបំផុត ការកាត់បន្ថយកំដៅ និងភាពជឿជាក់ក្នុងរយៈពេលវែង។.

ប្រព័ន្ធម៉ោន៖ រួមបញ្ចូល DIN Rail និង Panel

ប្រព័ន្ធម៉ោនផ្តល់នូវស្ថេរភាពមេកានិច ធានាបាននូវការតម្រឹមត្រឹមត្រូវ និងជួយសម្រួលដល់ដង់ស៊ីតេនៃការដំឡើង។ ជម្រើសរវាងការម៉ោន DIN rail, ការម៉ោន panel ឬការម៉ោន PCB ប៉ះពាល់ដល់លំហូរការងារដំឡើង លទ្ធភាពទទួលបានការថែទាំ និងភាពធន់ទ្រាំទៅនឹងរំញ័រ ឬការប៉ះទង្គិចមេកានិច។.

ស្ដង់ដារម៉ោន DIN Rail

ប្រភេទ DIN Rail សំខាន់ៗ:

• Top Hat Rail (TH35)៖ ទទឹង 35mm កម្ពស់ 7.5mm - ស្តង់ដារអឺរ៉ុប (IEC 60715)
• G-Rail (G32)៖ ទទឹង 32mm - ស្តង់ដារអាមេរិកខាងជើង
• Mini Rail (15mm)៖ សម្រាប់កម្មវិធីបង្រួម

យន្តការម៉ោន:

• Spring-Loaded Clip៖ ការដំឡើងរហ័សដោយគ្មានឧបករណ៍ ធន់នឹងរំញ័រ
• Screw-Type Foot៖ សោរមេកានិចវិជ្ជមាន កម្លាំងរក្សាខ្ពស់ជាង
• Snap-On Design៖ ការម៉ោនដោយមិនប្រើឧបករណ៍សម្រាប់កម្មវិធីដែលមានបរិមាណច្រើន

ការពិចារណាលើការម៉ោនដ៏សំខាន់

ភាពធន់នឹងរំញ័រ:

• ការរចនា spring-clip រក្សាសម្ពាធក្រោមរំញ័រ
• ការម៉ោនប្រភេទវីសតម្រូវឱ្យមានឧបករណ៍លាងចានចាក់សោ ឬសមាសធាតុចាក់សោខ្សែស្រឡាយ
• សម្ភារៈ DIN rail (ដែក vs អាលុយមីញ៉ូម) ប៉ះពាល់ដល់លក្ខណៈនៃការសើម

ការពង្រីកកម្ដៅ:

• ប្លុកស្ថានីយ និងសម្ភារៈ DIN rail ត្រូវតែមានមេគុណពង្រីកដែលត្រូវគ្នា
• ផ្ទះប្លាស្ទិកពង្រីកច្រើនជាងផ្លូវដែកដែក (ជាធម្មតា 8-10x)
• ការរចនាត្រូវតែសម្របសម្រួលការពង្រីកឌីផេរ៉ង់ស្យែលដោយគ្មានការប្រមូលផ្តុំភាពតានតឹង

ដង់ស៊ីតេនៃការដំឡើង:

• វិមាត្រ Pitch កំណត់ប្លុកក្នុងមួយម៉ែត្រនៃផ្លូវដែក
• ប្លុកពហុកម្រិតបង្កើនដង់ស៊ីតេ ប៉ុន្តែបន្ថយការសាយភាយកំដៅ
• តម្រូវការគម្លាតអប្បបរមាសម្រាប់កាំពត់ខ្សែ

ជម្រើសម៉ោន Panel និង PCB

ការដំឡើងបន្ទះ:

• ការម៉ោនវីសដោយផ្ទាល់ទៅ backplane enclosure
• តម្រូវឱ្យមានរន្ធខួង/រន្ធដោត ឬតង្កៀបម៉ោន
• ផ្តល់នូវស្ថេរភាពមេកានិចអតិបរមា

ការម៉ោន PCB:

• ការរចនា Through-hole ឬ surface-mount
• Pitch ត្រូវតែផ្គូផ្គងក្រឡាចត្រង្គ PCB (ជាធម្មតា 2.54mm, 5.08mm, 7.62mm)
• តម្រូវការភាពឆបគ្នានៃការផ្សាររលក

ប្រព័ន្ធកូនកាត់:

• ប្លុកស្ថានីយដែលបានម៉ោន DIN rail ជាមួយឧបករណ៍ភ្ជាប់ PCB ដែលអាចដោតបាន
• បន្ទះស្ថានីយដែលបានម៉ោន Panel ជាមួយនឹងការចូលប្រើខ្សែភ្លើង

ការអនុលោមតាមស្តង់ដារ

ស្ដង់ដារ DIN Rail:

• IEC 60715៖ វិមាត្រ និងការម៉ោនឧបករណ៍ប្តូរវ៉ុលទាបនៅលើផ្លូវដែក
• ខ ៥០៨A៖ បន្ទះគ្រប់គ្រងឧស្សាហកម្ម (រួមបញ្ចូលការម៉ោនប្លុកស្ថានីយ)
• EN 50022៖ លក្ខណៈបច្ចេកទេសផ្លូវដែក TH35

ការធ្វើតេស្តមេកានិក:

• ភាពធន់នឹងរំញ័រ (IEC 60068-2-6)
• ភាពធន់នឹងការប៉ះទង្គិច (IEC 60068-2-27)
• ភាពធន់មេកានិច (IEC 60947-7-1)

ប្រព័ន្ធម៉ោនតំណាងឱ្យគ្រឹះមេកានិចរបស់ប្លុកស្ថានីយ។ ការជ្រើសរើសត្រឹមត្រូវធានាបាននូវការតភ្ជាប់ដែលមានស្ថេរភាព ជួយសម្រួលដល់ការចូលប្រើការថែទាំ និងទប់ទល់នឹងភាពតានតឹងផ្នែកបរិស្ថានពេញមួយជីវិតប្រតិបត្តិការរបស់ឧបករណ៍។.

លក្ខណៈបច្ចេកទេស និងការវាយតម្លៃ

ដំណើរការប្លុកស្ថានីយត្រូវបានកំណត់បរិមាណតាមរយៈលក្ខណៈបច្ចេកទេសស្តង់ដារដែលកំណត់សមត្ថភាពអគ្គិសនី មេកានិច និងបរិស្ថាន។ ការយល់ដឹងអំពីការវាយតម្លៃទាំងនេះធានាបាននូវកម្មវិធីត្រឹមត្រូវ និងការអនុលោមតាមស្តង់ដារឧស្សាហកម្ម។.

ការវាយតម្លៃអគ្គិសនី

ការវាយតម្លៃបច្ចុប្បន្ន (Amperage):

• កំណត់ដោយចរន្តបន្តអតិបរមាដោយមិនលើសពីដែនកំណត់សីតុណ្ហភាព
• ជាធម្មតាត្រូវបានវាយតម្លៃនៅសីតុណ្ហភាពព័ទ្ធជុំវិញ 40°C
• Derating តម្រូវឱ្យមានសីតុណ្ហភាពព័ទ្ធជុំវិញខ្ពស់ជាង (ជាធម្មតា 0.8% ក្នុងមួយ°C លើសពី 40°C)

វ៉ុលណាត់ថ្នាក់:

• វ៉ុលប្រតិបត្តិការ៖ វ៉ុលប្រតិបត្តិការបន្តអតិបរមា (ជាធម្មតា 600V AC/DC)
• វ៉ុល Impulse៖ វ៉ុលទប់ទល់រយៈពេលខ្លី (ជាធម្មតា 6kV សម្រាប់ 1.2/50µs)
• វ៉ុលអ៊ីសូឡង់៖ វ៉ុលរវាង conductors និង mounting rail (ជាធម្មតា 2500V AC)

ទំនាក់ទំនងធន់ទ្រាំ:

• វាស់វែងជា milliohms (mΩ) ក្នុងមួយការតភ្ជាប់
• ប្លុកស្ថានីយដែលមានគុណភាព៖ <0.5 mΩ ភាពធន់ដំបូង
• កើនឡើងជាមួយនឹងសីតុណ្ហភាព និងភាពចាស់

លក្ខណៈបច្ចេកទេស

ជួរខ្សែ:

• បង្ហាញជា AWG (American Wire Gauge) និង mm² (មីលីម៉ែត្រការ៉េ)
• ជួរឧស្សាហកម្មធម្មតា: 22-10 AWG (0.5-6 mm²) ទៅ 4-2/0 AWG (25-95 mm²)
• ត្រូវតែអាចផ្ទុកទាំង conductor ស្តើង និង conductor ជាប់គ្នា

តារាងទី 3: ភាពឆបគ្នានៃ Wire Gauge និង Current Ratings

ទំហំខ្សែ (AWG)	ផ្នែកឆ្លងកាត់ (mm²)	Solid Conductor	Stranded Conductor	តម្រូវឱ្យមាន Ferrules	ការវាយតម្លៃបច្ចុប្បន្នធម្មតា។
22-18	0.5-1.0	បាទ	បាទ/ចាស (spring/push-in)	ស្រេចចិត្ត (push-in)	5-15A
16-14	1.5-2.5	បាទ	បាទ	បានណែនាំ	20-32A
12-10	4.0-6.0	បាទ	បាទ	បានណែនាំ	៣០-៥០ អា
8-6	10-16	បាទ	កំណត់ (screw-type)	តម្រូវឱ្យមាន (spring/push-in)	60-100A
4-2	25-35	បាទ	កំណត់ (screw-type)	តម្រូវឱ្យមាន (spring/push-in)	100-150A
1/0-2/0	50-70	បាទ	កំណត់ (screw-type)	តម្រូវឱ្យមាន (spring/push-in)	150-200A

ចំណាំ: Ratings សន្មតសីតុណ្ហភាពព័ទ្ធជុំវិញ 40°C, derating តម្រូវឱ្យមានសម្រាប់សីតុណ្ហភាពខ្ពស់ជាងនេះ។.

លក្ខណៈបច្ចេកទេសកម្លាំងរមួល:

• Screw-type terminals: 0.5-2.5 Nm អាស្រ័យលើទំហំខ្សែ
• Spring-cage terminals: កម្លាំង spring ដែលបានកំណត់ជាមុន (ជាធម្មតា 15-30 N)
• សំខាន់សម្រាប់សម្ពាធទំនាក់ទំនងត្រឹមត្រូវដោយមិនធ្វើឱ្យខូច conductor

Mounting Pitch:

• ចម្ងាយពីកណ្តាលទៅកណ្តាលរវាង terminals
• Pitches ទូទៅ: 5mm, 5.08mm, 6.2mm, 8.2mm, 10mm, 12mm
• កំណត់ដង់ស៊ីតេនៃការដំឡើង និងចម្ងាយ clearance

ការវាយតម្លៃបរិស្ថាន

ជួរសីតុណ្ហភាព:

• ប្រតិបត្តិការ: ជាធម្មតា -40°C ទៅ +105°C ឬ +125°C
• Storage: -40°C ទៅ +85°C
• ដែនកំណត់អាស្រ័យលើសម្ភារៈ

IP Rating (Ingress Protection):

• IP20: ស្តង់ដារសម្រាប់ការប្រើប្រាស់ខាងក្នុងបន្ទះត្រួតពិនិត្យ
• IP65/IP67: សម្រាប់កម្មវិធីដែលប៉ះពាល់ ឬលាងសម្អាត
• តម្រូវឱ្យមាន gaskets, seals, ឬ housings ពិសេស

ភាពធន់នឹងអណ្តាតភ្លើង:

• UL 94V-0: រលត់ដោយខ្លួនឯងក្នុងរយៈពេល 10 វិនាទី
• IEC 60695: ស្តង់ដារធ្វើតេស្ត Glow-wire
• តម្រូវការវិញ្ញាបនប័ត្រសម្ភារៈ

ការអនុលោមតាមស្តង់ដារ

IEC ៦០៩៤៧-៧-១:

• ស្តង់ដារអន្តរជាតិចម្បងសម្រាប់ terminal blocks
• កំណត់ដែនកំណត់នៃការកើនឡើងសីតុណ្ហភាព (អតិបរមា 45K)
• បញ្ជាក់ការធ្វើតេស្ត endurance មេកានិច

UL 1059:

• ស្តង់ដារសមាសភាគអាមេរិកខាងជើង
• ដែនកំណត់នៃការកើនឡើងសីតុណ្ហភាពតឹងរ៉ឹងជាង (អតិបរមា 30K)
• ការចាត់ថ្នាក់ Use Group (A, B, C, D)

ស្ដង់ដារ DIN Rail:

• IEC 60715: វិមាត្រ Rail និងការដំឡើង
• EN 50022៖ លក្ខណៈបច្ចេកទេសផ្លូវដែក TH35
• តម្រូវការកម្លាំងរក្សាទុកមេកានិច

តារាងទី 4: Standards Compliance Matrix: IEC, UL, DIN

Standard Category	IEC (អន្តរជាតិ)	UL / CSA (អាមេរិក​ខាង​ជើង)	DIN / EN (អឺរ៉ុប)
Terminal Block (ទូទៅ)	IEC 60947-7-1 (ថាមពល) IEC 60947-7-2 (Protective Earth)	UL 1059 CSA C២២។២ No។ ១៥៨	EN 60947-7-1 VDE 0611
ផ្លូវដែកម៉ោន	IEC 60715	UL 508A (យោង)	EN 50022 (TH35) DIN 46277
Flammability / Fire Safety	IEC 60695-2 (Glow Wire)	UL 94 (V-0, V-1, V-2)	EN 45545-2 (ផ្លូវដែក) DIN 5510-2
Degree of Protection (IP)	IEC 60529 (កូដ IP)	NEMA 250 (Enclosure Types)	EN 60529 DIN 40050
រំញ័រ និងការប៉ះទង្គិច	IEC 60068-2-6 (រំញ័រ) IEC 60068-2-27 (ការប៉ះទង្គិច)	UL 1059 (តេស្តសុវត្ថិភាព)	EN 61373 (កង់រថភ្លើង)
គម្លាតសុវត្ថិភាព និងចម្ងាយតាមផ្ទៃ	IEC 60664-1	UL 840	EN 60664-1 VDE 0110

ការយល់ដឹងអំពីលក្ខណៈបច្ចេកទេសអនុញ្ញាតឱ្យមានការជ្រើសរើសប្លុកស្ថានីយត្រឹមត្រូវដោយផ្អែកលើតម្រូវការកម្មវិធីជាក់ស្តែងជាជាងការអះអាងទីផ្សារ។ តែងតែផ្ទៀងផ្ទាត់ចំណាត់ថ្នាក់ប្រឆាំងនឹងស្តង់ដារដែលអាចអនុវត្តបានសម្រាប់តំបន់ភូមិសាស្ត្រ និងវិស័យឧស្សាហកម្មរបស់អ្នក។.

ការជ្រើសរើសសមាសធាតុសម្រាប់តម្រូវការកម្មវិធី

ការជ្រើសរើសប្លុកស្ថានីយដោយផ្អែកលើតម្រូវការកម្មវិធីជាជាងលក្ខណៈបច្ចេកទេសទូទៅធានានូវដំណើរការល្អប្រសើរ ភាពជឿជាក់ និងការចំណាយសរុបនៃភាពជាម្ចាស់។ ក្របខ័ណ្ឌនៃការសម្រេចចិត្តខាងក្រោមដោះស្រាយសេណារីយ៉ូឧស្សាហកម្មទូទៅ។.

លក្ខណៈវិនិច្ឆ័យជ្រើសរើសជាក់លាក់នៃកម្មវិធី

ខ្សែភ្លើងបន្ទះត្រួតពិនិត្យ (គោលបំណងទូទៅ):

• លំនៅដ្ឋាន៖ Polyamide 6.6 (PA66) ជាមួយនឹងការពង្រឹងកញ្ចក់
• ការគៀប៖ ទ្រុងនិទាឃរដូវសម្រាប់ធន់នឹងរំញ័រ
• ជួរខ្សែ៖ 22-10 AWG (0.5-6 mm²)
• ការវាយតម្លៃបច្ចុប្បន្ន៖ 20-32A បន្ត
• ស្តង់ដារ៖ IEC 60947-7-1, UL 1059 Group C

ការចែកចាយថាមពល (ចរន្តខ្ពស់):

• លំនៅដ្ឋាន៖ PBT សម្រាប់ស្ថេរភាពវិមាត្រ
• ការគៀប៖ ប្រភេទវីសសម្រាប់កម្លាំងគៀបខ្ពស់
• ជួរខ្សែ៖ 14-2/0 AWG (2.5-95 mm²)
• ការវាយតម្លៃបច្ចុប្បន្ន៖ 40-125A បន្ត
• ស្តង់ដារ៖ IEC 60947-7-1 ជាមួយនឹងការកាត់បន្ថយសម្រាប់សីតុណ្ហភាពព័ទ្ធជុំវិញ >40°C

បរិស្ថានដែលងាយនឹងរំញ័រ (ការដឹកជញ្ជូន គ្រឿងចក្រ):

• លំនៅដ្ឋាន៖ PA66 ជាមួយនឹងភាពធន់នឹងផលប៉ះពាល់កាន់តែខ្លាំង
• ការគៀប៖ ទ្រុងនិទាឃរដូវជាមួយនឹងយន្តការចាក់សោវិជ្ជមាន
• សម្ភារៈ៖ ដែកអ៊ីណុក និទាឃរដូវ ស្រោបធន់នឹងច្រេះ
• ការធ្វើតេស្ត៖ ការអនុលោមតាមរំញ័រ IEC 60068-2-6

សំណើមខ្ពស់ ឬបរិស្ថានដែលបង្កឱ្យមានច្រេះ (សមុទ្រ គីមី):

• លំនៅដ្ឋាន៖ PBT ឬ polycarbonate ជាមួយនឹងភាពធន់នឹងសារធាតុគីមី
• ការគៀប៖ ប្រភេទវីសជាមួយនឹងសមាសធាតុដែកអ៊ីណុក
• ស្រោប៖ នីកែល ឬប្រាក់សម្រាប់ការការពារច្រេះ
• ការវាយតម្លៃ IP៖ IP65 អប្បបរមាសម្រាប់កម្មវិធីដែលបានបង្ហាញ

ម៉ាទ្រីសនៃការសម្រេចចិត្តសម្រាប់សេណារីយ៉ូទូទៅ

កម្មវិធី	លក្ខណៈវិនិច្ឆ័យអាទិភាព	បច្ចេកវិទ្យាដែលបានណែនាំ	ស្តង់ដារសំខាន់ៗ
បន្ទះត្រួតពិនិត្យទូទៅ	ធន់នឹងរំញ័រ មិនចាំបាច់ថែទាំ	ប្រភេទប្រដាប់ស្ទប	IEC 60947-7-1, UL 1059 Group C
ឧបករណ៍ផ្តល់ចំណីចរន្តខ្ពស់	កម្លាំងគៀប ការរំសាយកំដៅ	ប្រភេទវីស	IEC 60947-7-1 ជាមួយនឹងការកាត់បន្ថយ
ការដំឡើងបរិមាណខ្ពស់	ល្បឿនដំឡើង ដង់ស៊ីតេ	និទាឃរដូវរុញចូល	IEC 60947-7-1, UL 1059 Group B/C
បរិស្ថានដ៏អាក្រក់	ធន់នឹងសារធាតុគីមី ការការពារច្រេះ	ប្រភេទវីសជាមួយនឹងសមាសធាតុដែកអ៊ីណុក	IP65, IEC 60068-2-11
ប្រភេទខ្សែចម្រុះ	ភាពឆបគ្នាសកល	ប្រភេទវីស	IEC 60947-7-1, UL 1059 Group C

ការពិចារណាដ៏សំខាន់

ការចំណាយសរុបនៃកម្មសិទ្ធិ:

• ការចំណាយសមាសធាតុដំបូងធៀបនឹងកម្លាំងពលកម្មដំឡើង
• តម្រូវការថែទាំ និងពេលវេលារងចាំ
• ភាពជឿជាក់រយៈពេលវែង និងប្រេកង់ជំនួស

ការអនុលោមតាមស្តង់ដារ:

• តម្រូវការភូមិសាស្ត្រ (IEC ទល់នឹង UL/NEC)
• វិញ្ញាបនបត្រជាក់លាក់នៃឧស្សាហកម្ម (ATEX, សមុទ្រ, ផ្លូវដែក)
• ការអនុលោមតាមលក្ខណៈបច្ចេកទេសរបស់អតិថិជន

ការត្រៀមខ្លួនសម្រាប់អនាគត:

• សមត្ថភាពទំនេរសម្រាប់ការរីកចម្រើននាពេលអនាគត
• ភាពឆបគ្នាជាមួយប្រព័ន្ធដែលមានស្រាប់
• ភាពអាចរកបាននៃគ្រឿងបន្លាស់

ការជ្រើសរើសដែលជំរុញដោយកម្មវិធីផ្លាស់ទីលើសពីលក្ខណៈបច្ចេកទេសកាតាឡុក ដើម្បីផ្គូផ្គងសមត្ថភាពប្លុកស្ថានីយជាមួយនឹងលក្ខខណ្ឌប្រតិបត្តិការជាក់ស្តែង។ វិធីសាស្រ្តនេះកាត់បន្ថយការបរាជ័យនៅនឹងកន្លែង កាត់បន្ថយការចំណាយលើវដ្តជីវិតសរុប និងធានាការអនុលោមតាមស្តង់ដារដែលពាក់ព័ន្ធ។.

ជាញឹកញាប់បានសួរសំណួរ

តើអ្វីជាភាពខុសគ្នារវាងវត្ថុធាតុដើមនៃប្រអប់ស្ថានីយ (PA66 vs PBT vs PC)?

PA66 (ប៉ូលីអាមីត 6.6) ផ្តល់នូវកម្លាំងមេកានិច និងភាពបត់បែនដ៏ល្អ ដែលធ្វើឱ្យវាល្អសម្រាប់កម្មវិធីឧស្សាហកម្មទូទៅ។. PBT (Polybutylene Terephthalate) ផ្តល់នូវស្ថេរភាពវិមាត្រ និងធន់នឹងសំណើមដ៏ល្អសម្រាប់កម្មវិធីដែលមានភាពជាក់លាក់។. PC (ប៉ូលីកាបូណាត) ផ្តល់នូវកម្លាំងប៉ះទង្គិចខ្ពស់ និងតម្លាភាពសម្រាប់ការត្រួតពិនិត្យដែលមើលឃើញ។ ការជ្រើសរើសអាស្រ័យលើលក្ខខណ្ឌបរិស្ថាន និងតម្រូវការមេកានិច។.

តើខ្ញុំជ្រើសរើសរវាងយន្តការតោងវីស, ទ្រុងនិទាឃរដូវ និងការបញ្ចូលដោយរបៀបណា?

ប្រភេទវីស ស្ថានីយផ្តល់នូវភាពឆបគ្នាខ្សែសកល និងសេវាកម្មវាល។. ប្រភេទប្រដាប់ស្ទប ស្ថានីយផ្តល់នូវការតភ្ជាប់ដែលធន់នឹងរំញ័រ និងមិនត្រូវការការថែទាំ។. ប្រភេទស៊កបញ្ចូល ស្ថានីយអនុញ្ញាតឱ្យដំឡើងដោយមិនប្រើឧបករណ៍សម្រាប់ conductors រឹង។ ជ្រើសរើសដោយផ្អែកលើល្បឿនដំឡើង តម្រូវការថែទាំ និងលក្ខខណ្ឌបរិស្ថាន។.

តើខ្ញុំគួរជ្រើសរើសកម្រិតចរន្តអ្វីសម្រាប់កម្មវិធីរបស់ខ្ញុំ?

ជ្រើសរើសប្លុកស្ថានីយដែលមានអត្រាយ៉ាងហោចណាស់ 150% នៃចរន្តបន្តដែលរំពឹងទុកអតិបរមារបស់អ្នក។ អនុវត្តការកាត់បន្ថយសម្រាប់សីតុណ្ហភាពព័ទ្ធជុំវិញលើសពី 40°C (ជាធម្មតា 0.8% ក្នុងមួយ °C)។ ពិចារណាទាំងអត្រាប្លុកស្ថានីយ និងសមត្ថភាពចរន្តរបស់ខ្សែ។.

តើស្តង់ដារ IEC 60947-7-1 និង UL 1059 ខុសគ្នាយ៉ាងដូចម្តេច?

IEC ៦០៩៤៧-៧-១ គឺជាស្តង់ដារអន្តរជាតិដែលមានការកើនឡើងសីតុណ្ហភាពអតិបរមា 45K ។. UL 1059 គឺជាស្តង់ដារអាមេរិកខាងជើងដែលមានដែនកំណត់នៃការកើនឡើងសីតុណ្ហភាព 30K កាន់តែតឹងរ៉ឹង និងចំណាត់ថ្នាក់ក្រុមប្រើប្រាស់ (A, B, C, D)។ ផលិតផលអាចមានអត្រាពីរជាមួយនឹងតម្លៃខុសគ្នាសម្រាប់ស្តង់ដារនីមួយៗ។.

តើការរៀបចំខ្សែអ្វីខ្លះដែលត្រូវការសម្រាប់ប្រភេទស្ថានីយផ្សេងៗគ្នា?

ប្រភេទវីស៖ ខ្សែរឹង ឬខ្សែដែលជាប់គាំង ប្រវែងបន្ទះយោងតាមលក្ខណៈបច្ចេកទេសរបស់អ្នកផលិត។. ប្រភេទប្រដាប់ស្ទប៖ ខ្សែរឹង ខ្សែដែលជាប់គាំង ឬខ្សែល្អិតល្អន់ដែលមានប្រវែងបន្ទះត្រឹមត្រូវ។. ប្រភេទស៊កបញ្ចូល៖ Conductors រឹង (រឹង ឬជាប់គាំង) ប្រវែងបន្ទះត្រឹមត្រូវមានសារៈសំខាន់។ តែងតែធ្វើតាមលក្ខណៈបច្ចេកទេសរបស់អ្នកផលិត។.

តើប្លុកស្ថានីយដោះស្រាយរំញ័រ និងវដ្តកម្ដៅដោយរបៀបណា?

ប្លុកស្ថានីយដែលមានគុណភាពប្រើប្រាស់យន្តការផ្ទុកដោយស្ព្រីង ដែលរក្សាសម្ពាធថេរអំឡុងពេលរំញ័រ។ សម្ភារៈដែលមានមេគុណពង្រីកកម្ដៅដែលត្រូវគ្នាការពារការប្រមូលផ្តុំភាពតានតឹង។ ការរចនារួមមានលក្ខណៈពិសេសចាក់សោវិជ្ជមាន និងសមាសធាតុធន់នឹងច្រេះសម្រាប់បរិស្ថានដ៏អាក្រក់។.

ដំណោះស្រាយប្លុកស្ថានីយ VIOX

VIOX Electric រចនា និងផលិតប្លុកស្ថានីយដែលត្រូវបានរចនាឡើងសម្រាប់ភាពជឿជាក់ និងដំណើរការក្នុងឧស្សាហកម្ម។ ជួរផលិតផលរបស់យើងរួមបញ្ចូលគ្នានូវជំនាញវិទ្យាសាស្ត្រសម្ភារៈជាមួយនឹងការផលិតដែលមានភាពជាក់លាក់ ដើម្បីផ្តល់នូវដំណោះស្រាយការតភ្ជាប់ដែលធន់នឹងលក្ខខណ្ឌប្រតិបត្តិការដែលទាមទារ។.

លក្ខណៈពិសេសនៃប្លុកស្ថានីយ VIOX៖

• វិស្វកម្មសម្ភារៈ៖ PA66 ដែលបានពង្រឹងដោយកញ្ចក់, PBT ដែលធន់នឹងសំណើម និងប្រអប់ប៉ូលីកាបូណាតដែលធន់នឹងផលប៉ះពាល់
• បច្ចេកវិទ្យាតោង៖ ប្រភេទវីស, ទ្រុងនិទាឃរដូវ និងយន្តការបញ្ចូលសម្រាប់តម្រូវការកម្មវិធីផ្សេងៗ
• ការអនុលោមតាមស្តង់ដារ៖ ផលិតផលដែលមានអត្រាពីរដែលបំពេញតាមស្តង់ដារ IEC 60947-7-1 និង UL 1059 ជាមួយនឹងការអនុម័តជាសកល
• ការសម្តែងកំដៅ៖ ការរចនាដែលបានធ្វើឱ្យប្រសើរឡើងសម្រាប់ការបញ្ចេញកំដៅជាមួយនឹងការណែនាំអំពីការកាត់បន្ថយសម្រាប់សីតុណ្ហភាពព័ទ្ធជុំវិញខ្ពស់
• ប្រសិទ្ធភាពនៃការដំឡើង៖ ជម្រើសដែលមិនប្រើឧបករណ៍ និងជំនួយឧបករណ៍ដែលធ្វើឱ្យមានតុល្យភាពល្បឿនជាមួយនឹងភាពជឿជាក់

ជំនួយបច្ចេកទេស និងជំនួយការបញ្ជាក់៖

ក្រុមវិស្វកម្មរបស់យើងផ្តល់នូវការណែនាំជាក់លាក់សម្រាប់កម្មវិធីសម្រាប់ការជ្រើសរើសប្លុកស្ថានីយដោយផ្អែកលើ៖

• តម្រូវការបច្ចុប្បន្ននិងវ៉ុល
• លក្ខខណ្ឌបរិស្ថាន (សីតុណ្ហភាព សំណើម ការប៉ះពាល់សារធាតុគីមី)
• កត្តារំញ័រ និងភាពតានតឹងផ្នែកមេកានិច
• តម្រូវការអនុលោមតាមស្តង់ដារ (IEC, UL, ATEX, សមុទ្រ)
• ការបង្កើនប្រសិទ្ធភាពលំហូរការងារដំឡើង

ស្វែងយល់ពីផលិតផលប្លុកស្ថានីយ VIOX: https://viox.com/terminal-block

សម្រាប់លក្ខណៈបច្ចេកទេស ការណែនាំអំពីកម្មវិធី ឬសំណើដំណោះស្រាយតាមតម្រូវការ សូមទាក់ទងក្រុមជំនួយផ្នែកវិស្វកម្មរបស់យើងតាមរយៈគេហទំព័រ VIOX ឬតំណាង VIOX ក្នុងតំបន់របស់អ្នក។.
