អ្នកប្រើប្រាស់ Reddit ម្នាក់បានសួរសំណួរដែលហាក់ដូចជាគ្មានកំហុសថា “តើខ្ញុំគួរដំឡើង RCD (ឧបករណ៍ចរន្តសំណល់) នៅផ្នែកបញ្ចូល DC នៃប្រអប់បញ្ចូលគ្នានៃថាមពលពន្លឺព្រះអាទិត្យរបស់ខ្ញុំសម្រាប់សុវត្ថិភាពបន្ថែមទេ?” ក្នុងរយៈពេលប៉ុន្មាននាទី អគ្គីសនីកដែលមានអាជ្ញាប័ណ្ណ និងវិស្វករថាមពលពន្លឺព្រះអាទិត្យបានជន់លិចខ្សែស្រឡាយជាមួយនឹងការព្រមានជាបន្ទាន់៖ កុំធ្វើបែបនោះ។ នេះគឺជាការគ្រោះថ្នាក់។.
ចម្លើយបង្ហាញពីការយល់ខុសដ៏សំខាន់មួយដែលធ្វើឱ្យការដំឡើងថាមពលពន្លឺព្រះអាទិត្យ DIY — ហើយសូម្បីតែអ្នកជំនាញខ្លះ — ស្ថិតក្នុងហានិភ័យធ្ងន់ធ្ងរ។ ប្រសិនបើអ្នកធ្លាប់គិតបែបអគ្គិសនី AC ដែល “ការការពារកាន់តែច្រើនស្មើនឹងកាន់តែប្រសើរ” នោះ ពិភពនៃសៀគ្វី DC photovoltaic ទាមទារវិធីសាស្រ្តខុសគ្នាទាំងស្រុង។ ការដំឡើង RCD ស្តង់ដារនៅផ្នែក DC នៃប្រព័ន្ធថាមពលពន្លឺព្រះអាទិត្យ មិនត្រឹមតែគ្មានប្រសិទ្ធភាពប៉ុណ្ណោះទេ — វាអាចបង្កើតអារម្មណ៍សុវត្ថិភាពមិនពិត ខណៈពេលដែលទុកឱ្យការដំឡើងរបស់អ្នកងាយរងគ្រោះដោយសារភ្លើង និងគ្រោះថ្នាក់ឆក់ខ្សែភ្លើង។.
មគ្គុទ្ទេសក៍នេះពន្យល់ពីមូលហេតុដែល RCD បរាជ័យយ៉ាងធ្ងន់ធ្ងរនៅក្នុងកម្មវិធី DC តើឧបករណ៍ការពារអ្វីដែលអ្នកពិតជាត្រូវការសម្រាប់ប្រអប់បញ្ចូលគ្នា PV និងកន្លែងដែលការការពារការលេចធ្លាយពិតជាកើតឡើងនៅក្នុងប្រព័ន្ធថាមពលពន្លឺព្រះអាទិត្យទំនើប។.
ហេតុអ្វីបានជា RCD មិនអាចដំណើរការលើសៀគ្វី DC
ភាពមិនស៊ីគ្នាសំខាន់
ឧបករណ៍ចរន្តសំណល់ដំណើរការដោយការរកឃើញអតុល្យភាពនៅក្នុងលំហូរចរន្ត AC ។ នៅខាងក្នុង RCD នីមួយៗមានឧបករណ៍បំលែងឌីផេរ៉ង់ស្យែល (toroid) ដែលត្រួតពិនិត្យ conductors ផ្ទាល់ និងអព្យាក្រឹត។ នៅក្នុងសៀគ្វី AC ដែលមានសុខភាពល្អ ចរន្តដែលហូរចេញគឺស្មើនឹងចរន្តដែលត្រឡប់មកវិញ ដោយបង្កើតវាលម៉ាញេទិកផ្ទុយគ្នាដែលលុបចោលគ្នាទៅវិញទៅមក។ នៅពេលដែលការលេចធ្លាយកើតឡើង — ឧទាហរណ៍ តាមរយៈមនុស្សម្នាក់ប៉ះខ្សែភ្លើងផ្ទាល់ — ភាពមិនស្មើគ្នានេះបង្កើតបានជាវាលម៉ាញេទិកសុទ្ធដែលជំរុញចរន្តនៅក្នុងឧបករណ៏ចាប់សញ្ញា ដែលធ្វើឱ្យឧបករណ៍ធ្វើដំណើរ។.
មេកានិចទាំងមូលនេះអាស្រ័យលើចរន្តឆ្លាស់គ្នាដែលបង្កើតវាលម៉ាញេទិកដែលផ្លាស់ប្តូរឥតឈប់ឈរ។ ចរន្តផ្ទាល់បង្កើតលំហូរម៉ាញេទិកថេរ និងមិនផ្លាស់ប្តូរ ដែលបំបែកវិធីសាស្ត្ររកឃើញនេះជាមូលដ្ឋាន។.
បញ្ហាឆ្អែត៖ RCD ពិការភ្នែក
នៅពេលដែលចរន្តលេចធ្លាយ DC ហូរកាត់ឧបករណ៍បំលែង RCD វាបង្កើតលំហូរម៉ាញេទិកថេរដែលធ្វើឱ្យស្នូលម៉ាញេទិកឆ្អែត។ ស្នូលឆ្អែតលែងអាចឆ្លើយតបទៅនឹងការផ្លាស់ប្តូរលំហូរម៉ាញេទិកទៀតហើយ។ នេះជាផ្នែកដ៏គ្រោះថ្នាក់៖ នៅពេលដែលឆ្អែតដោយកំហុស DC RCD ក្លាយជា “ពិការភ្នែក” សូម្បីតែកំហុស AC បន្តបន្ទាប់ទៀតក៏ដោយ។ ប្រសិនបើការលេចធ្លាយ AC ដ៏គ្រោះថ្នាក់កើតឡើងបន្ទាប់ពីការឆ្អែត DC នោះ RCD នឹងមិនរកឃើញវាទេ ហើយនឹងបរាជ័យក្នុងការធ្វើដំណើរ។.
នៅក្នុងប្រព័ន្ធ photovoltaic ដែលការខ្សោះគុណភាពនៃអ៊ីសូឡង់ជុំវិញខ្សែ DC គឺជារឿងធម្មតាដោយសារតែការប៉ះពាល់នឹងអាកាសធាតុ ការខូចខាតកាំរស្មី UV និងការជិះកង់កម្ដៅ កំហុសលេចធ្លាយ DC គឺជាការគំរាមកំហែងពិតប្រាកដ និងជាប់លាប់។ RCD ប្រភេទ AC — ប្រភេទលំនៅដ្ឋានទូទៅបំផុត — មិនអាចរកឃើញចរន្តសំណល់ DC រលូនទាំងនេះទេ ហើយអាចបរាជ័យដោយស្ងៀមស្ងាត់។.
តារាងទី 1: ប្រភេទ RCD និងភាពឆបគ្នានៃ DC
| ប្រភេទ RCD | រកឃើញកំហុស AC | រកឃើញ DC ដែលលោត | រកឃើញ DC រលូន | ហានិភ័យនៃការឆ្អែត DC | សមស្របសម្រាប់ផ្នែក PV DC? |
|---|---|---|---|---|---|
| វាយ AC | ✓ | ✗ | ✗ | ខ្ពស់ (ឆ្អែតនៅសមាសភាគ DC ណាមួយ) | ទេ - គ្រោះថ្នាក់ |
| ប្រភេទ A | ✓ | ✓ | ✗ (ពិការភ្នែកនៅ >6mA) | មធ្យម (ឆ្អែតលើសពី 6mA DC) | ទេ - គ្រោះថ្នាក់ |
| ប្រភេទ F | ✓ | ✓ | ✗ (ពិការភ្នែកនៅ >10mA) | មធ្យម (ឆ្អែតលើសពី 10mA DC) | ទេ - គ្រោះថ្នាក់ |
| ប្រភេទ ខ | ✓ | ✓ | ✓ | ទាប (ការរចនាអេឡិចត្រូនិច) | ទេ - កម្មវិធីខុស |
កំណត់ចំណាំសំខាន់៖ សូម្បីតែ RCD ប្រភេទ B ដែលអាចរកឃើញ DC រលូនក៏ត្រូវបានរចនាឡើងសម្រាប់សៀគ្វី AC ដែលមានសក្តានុពលនៃការចម្លងរោគ DC ។ ពួកវាមិនជំនួសការការពារ DC overcurrent និង arc fault ត្រឹមត្រូវទេ។.
ហេតុអ្វីបានជា DC Arcs កាន់តែគ្រោះថ្នាក់
លើសពីការរកឃើញ មានបញ្ហាសំខាន់ទីពីរ៖ ការពន្លត់ធ្នូ។ ចរន្ត AC ឆ្លងកាត់សូន្យ 100 ដងក្នុងមួយវិនាទី (នៅក្នុងប្រព័ន្ធ 50Hz) ផ្តល់នូវពេលវេលាធម្មជាតិនៅពេលដែលធ្នូអាចរលត់ទៅវិញ។ នៅចំណុចសូន្យឆ្លងកាត់ទាំងនេះ ថាមពលធ្នូធ្លាក់ចុះដល់កម្រិតអប្បបរមា ដែលអនុញ្ញាតឱ្យគម្លាត deinsulate និងការពារការវាយប្រហារឡើងវិញ។.
DC មិនមានសូន្យឆ្លងកាត់ទេ។ នៅពេលដែលធ្នូ DC បង្កើតឡើង វាទ្រទ្រង់ដោយគ្មានកំណត់ ដរាបណាវ៉ុល និងចរន្តគ្រប់គ្រាន់។ កុងតាក់ និង RCD ដែលមានអត្រា AC ស្តង់ដារខ្វះឧបករណ៏ផ្លុំម៉ាញេទិក ផ្លូវរអិល និងយន្តការពន្លូតដែលត្រូវការដើម្បីពន្លត់ធ្នូ DC ដោយបង្ខំ។ ការប្រើ RCD AC នៅលើសៀគ្វី DC មានន័យថា ទោះបីជាវារកឃើញកំហុសដោយរបៀបណាក៏ដោយ ការបើកទំនាក់ទំនងរបស់វានឹងទំនងជាបណ្តាលឱ្យមានធ្នូជាប់រហូត ការផ្សារដែកទំនាក់ទំនង ឬការបំផ្លិចបំផ្លាញឧបករណ៍។.

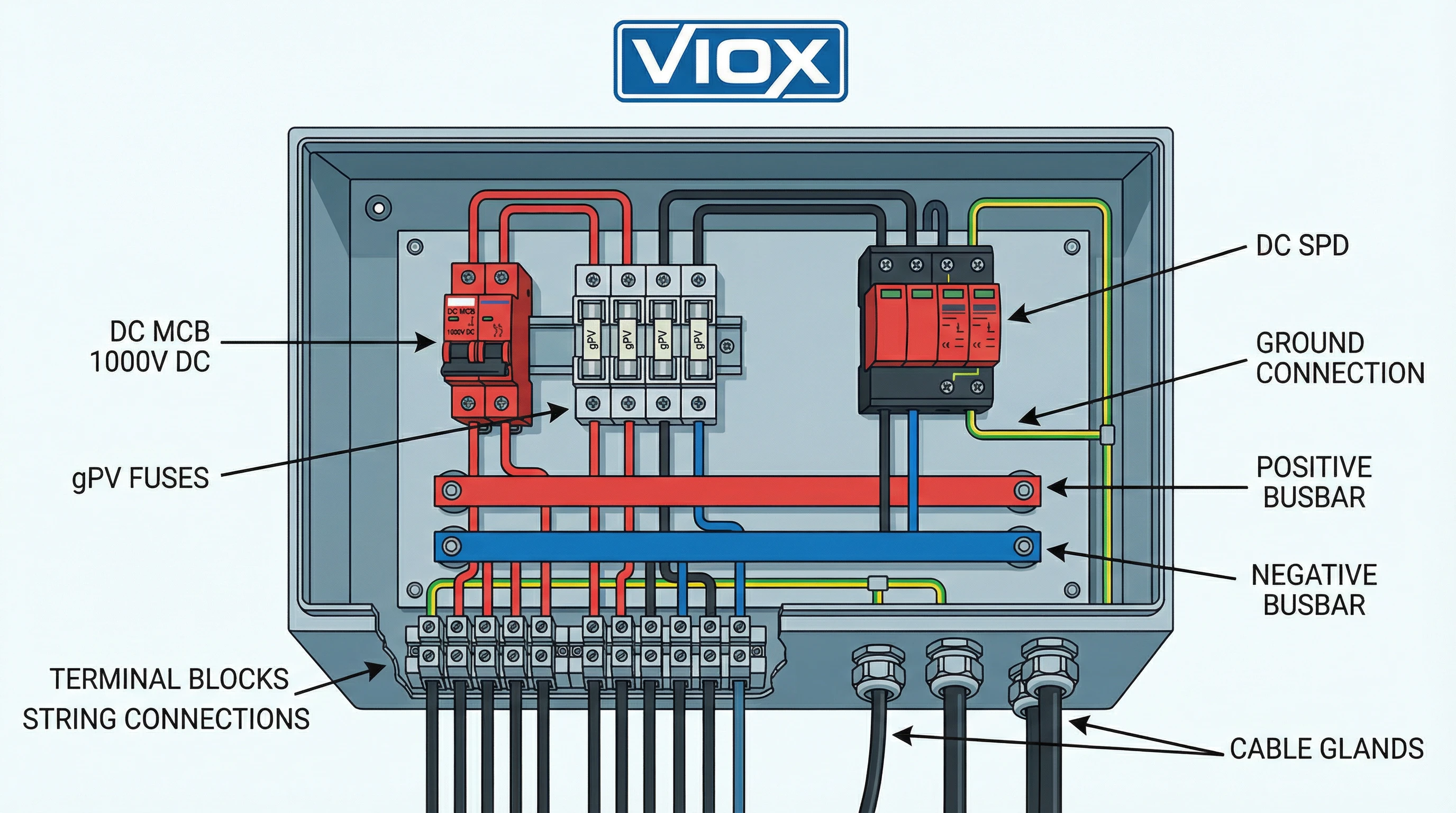

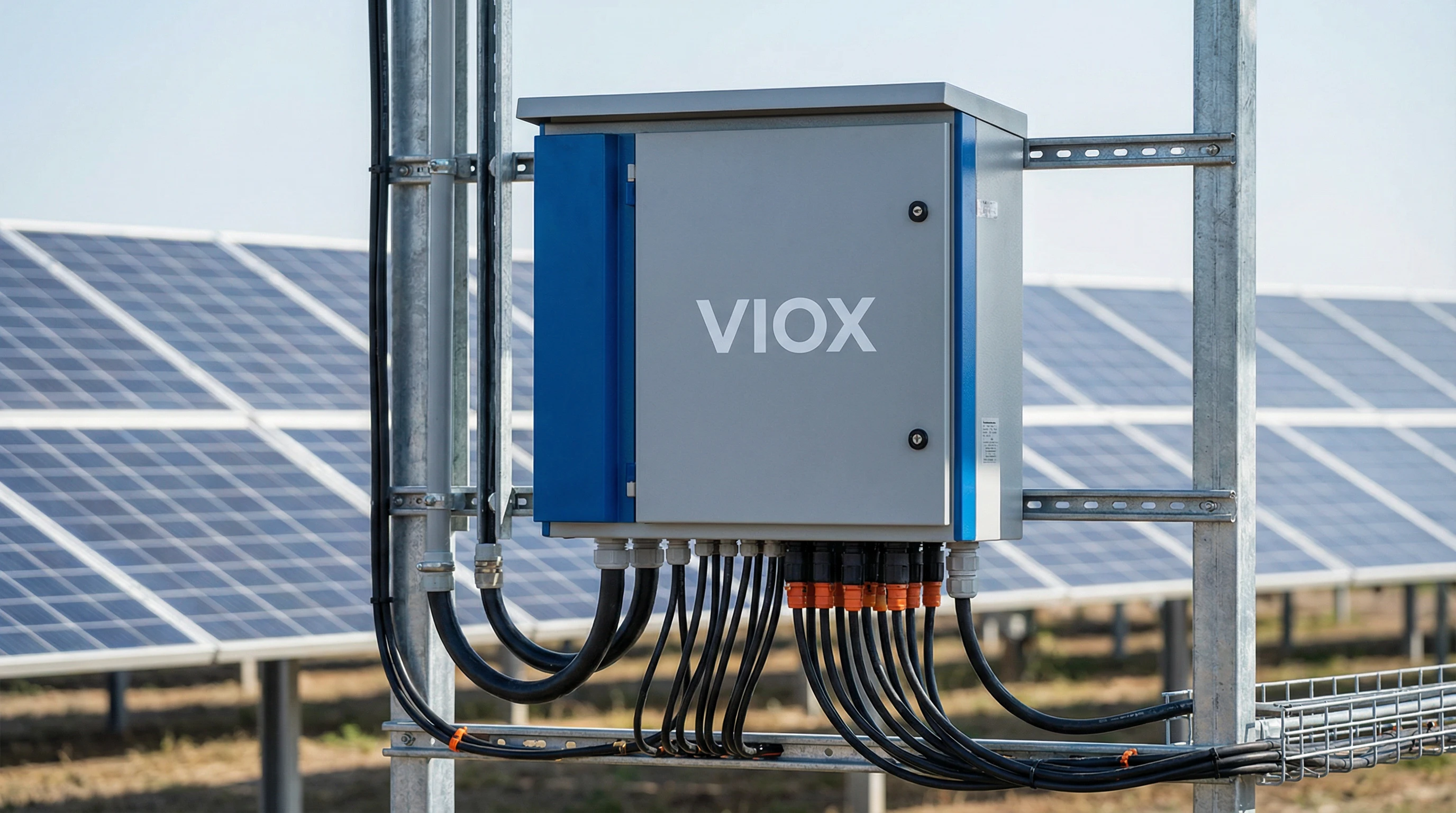

ត្រីឯកការពារ DC: អ្វីដែលពិតជាជាកម្មសិទ្ធិនៅក្នុងប្រអប់បញ្ចូលគ្នា
ជំនួសឱ្យ RCD ប្រអប់បញ្ចូលគ្នា PV ទាមទារឧបករណ៍ការពារដែលមានអត្រា DC ឯកទេសចំនួនបី។ នីមួយៗបម្រើមុខងារខុសគ្នាដែល RCD មិនអាចផ្តល់បាន។.
1. DC-Rated MCB (ឧបករណ៍បំបែកសៀគ្វីតូច)
មុខងារ៖ ការការពារ Overcurrent និង short-circuit សម្រាប់ទិន្នផលអារេបញ្ចូលគ្នា។.
ហេតុអ្វីបានជា DC-specific សំខាន់៖ DC MCB រួមបញ្ចូលឧបករណ៏ផ្លុំម៉ាញេទិកដែលបង្កើតវាលម៉ាញេទិកដើម្បីលាតសន្ធឹង និងបង្ខំធ្នូទៅក្នុងផ្លូវរអិល។ ផ្លូវរអិលទាំងនេះបំបែកធ្នូមេទៅជាធ្នូតូចៗជាច្រើន ដែលបង្កើនវ៉ុល និងភាពធន់របស់ធ្នូយ៉ាងខ្លាំង រហូតដល់សៀគ្វីលែងអាចទ្រទ្រង់វាបានទៀតហើយ។ “វិធីសាស្ត្ររំខានភាពធន់ទ្រាំខ្ពស់” នេះគឺខុសគ្នាជាមូលដ្ឋានពី “ការរំខានចរន្តសូន្យ” ដែលប្រើក្នុងឧបករណ៍បំបែក AC ។.
DC MCB ត្រូវតែត្រូវបានវាយតម្លៃសម្រាប់វ៉ុលសៀគ្វីបើកអតិបរមារបស់ប្រព័ន្ធ (Voc) នៅសីតុណ្ហភាពទាបបំផុតដែលរំពឹងទុក — ជាធម្មតា 600V ឬ 1000V សម្រាប់ប្រព័ន្ធលំនៅដ្ឋាន។ ការវាយតម្លៃបច្ចុប្បន្នគួរតែដោះស្រាយផលបូកនៃចរន្តអតិបរមារបស់ខ្សែទាំងអស់ (Isc × 1.25 សម្រាប់ខ្សែនីមួយៗ) ជាមួយនឹងកត្តាសុវត្ថិភាពបន្ថែម 125% សម្រាប់កាតព្វកិច្ចបន្ត។.
លក្ខណៈបច្ចេកទេសធម្មតាសម្រាប់ប្រព័ន្ធ 6 ខ្សែ (14A Isc ក្នុងមួយខ្សែ)៖
- ចរន្តអតិបរមាសរុប៖ 6 × 14A × 1.25 = 105A
- ការវាយតម្លៃ MCB ជាមួយនឹងកត្តា 125%: 105A × 1.25 = 131.25A
- ការវាយតម្លៃដែលបានជ្រើសរើស៖ 150A DC MCB, ការវាយតម្លៃ 1000V
2. DC Fuses (gPV-Rated)
មុខងារ៖ ការការពារ Overcurrent កម្រិតខ្សែ និងការការពារចរន្តបញ្ច្រាស។.
កម្មវិធីសំខាន់៖ នៅពេលដែលខ្សែមួយមានកំហុស ខ្សែដែលមានសុខភាពល្អអាចបញ្ចូលចរន្តបញ្ច្រាសទៅក្នុងវា។ បើគ្មានហ្វុយស៊ីបទេ នេះលើសពីការវាយតម្លៃហ្វុយស៊ីបស៊េរីអតិបរមារបស់ម៉ូឌុល (20A-30A) ដែលបណ្តាលឱ្យខ្សែឡើងកំដៅ និងឆេះ។.
ហ្វុយស៊ីប gPV (IEC 60269-6) មានលក្ខណៈពិសេសវ៉ុល DC ខ្ពស់ (600V, 1000V, 1500V) សមត្ថភាពរំខាន DC សម្រាប់កំហុសខ្សែស្របគ្នា និងលក្ខណៈកម្ដៅសម្រាប់ប្រតិបត្តិការក្រៅផ្ទះជាបន្តបន្ទាប់។.
ទំហំតាម NEC 690.9៖ ការវាយតម្លៃហ្វុយស៊ីប ≥ Isc × 1.56
សម្រាប់ 14.45A Isc: 14.45A × 1.56 = 22.54A → ជ្រើសរើស ហ្វុយស៊ីប 25A gPV
3. DC SPD (ឧបករណ៍ការពារការកើនឡើង)
មុខងារ៖ ការការពាររន្ទះ និងការកើនឡើងវ៉ុលបណ្តោះអាសន្ន។.
អារេពន្លឺព្រះអាទិត្យដើរតួជាឧបករណ៍ទាក់ទាញរន្ទះ។ DC SPD ប្រើ MOVs ឬ GDTs ដើម្បីគៀប overvoltages និងបង្វែរចរន្តកើនឡើងទៅដី។.
លក្ខណៈបច្ចេកទេសសំខាន់ៗ៖
- ការវាយតម្លៃវ៉ុល (Uc) ត្រូវតែលើសពី Voc អតិបរមារបស់ប្រព័ន្ធ
- ចរន្តបញ្ចេញអតិបរមា (Imax): 20kA-40kA សម្រាប់ Type 2 SPDs
- កម្រិតការពារវ៉ុល (Up) ក្រោមការបញ្ចូលអតិបរមារបស់ inverter
SPD គឺជាឧបករណ៍លះបង់ដែលត្រូវការការត្រួតពិនិត្យបន្ទាប់ពីព្រឹត្តិការណ៍កើនឡើង។.

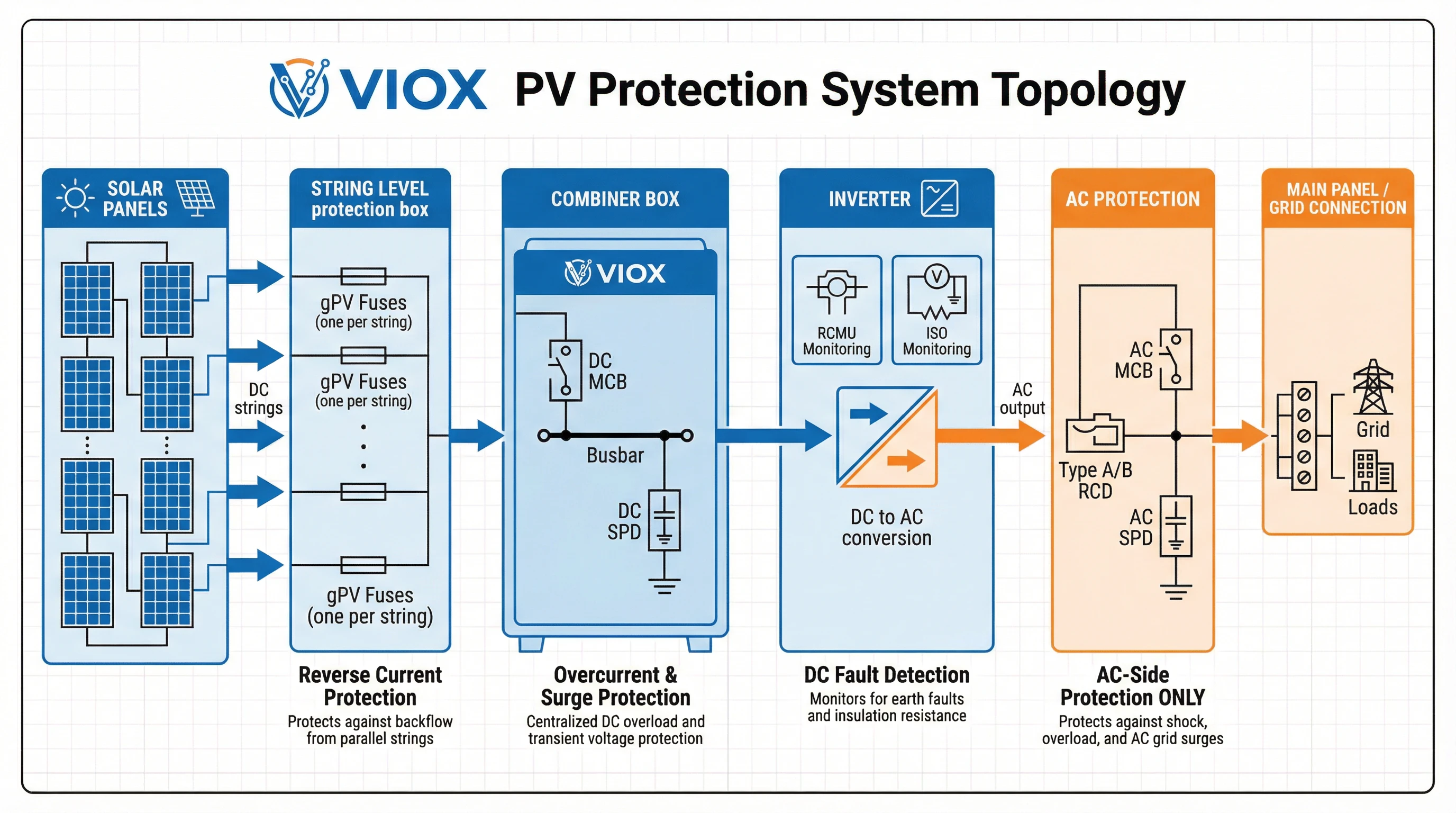

តារាងទី 2: ម៉ាទ្រីសជ្រើសរើសសមាសធាតុ - កន្លែងដែលឧបករណ៍នីមួយៗទៅ
| ទីតាំង | ការការពារចរន្តលើស | ការការពារចរន្តបញ្ច្រាស | ការការពាររលក | ការត្រួតពិនិត្យការលេចធ្លាយ/អ៊ីសូឡង់ |
|---|---|---|---|---|
| កម្រិតខ្សែ (String Level) | ស្រេចចិត្ត (បើ >3 ខ្សែស្របគ្នា) | ហ្វុយស៊ីប gPV (ចាំបាច់) | ស្រេចចិត្ត (ឧបករណ៍ការពាររលក surge សម្រាប់ខ្សែ) | — |
| លទ្ធផលប្រអប់បញ្ចូលគ្នា (Combiner Box Output) | DC MCB (ចាំបាច់) | — | DC SPD (ចាំបាច់) | — |
| បញ្ចូល DC របស់ Inverter | បញ្ចូលក្នុង Inverter | បញ្ចូលក្នុង Inverter | អាចមាន SPD ប្រភេទ 2 | ការត្រួតពិនិត្យ RCMU/ISO |
| លទ្ធផល AC របស់ Inverter | AC MCB/MCCB | — | AC SPD | RCD ប្រភេទ A ឬ ប្រភេទ B |
កន្លែងដែលការការពារការលេចធ្លាយកើតឡើងពិតប្រាកដ៖ ការងាររបស់ Inverter
ប្រសិនបើអ្នកមិនដំឡើង RCD នៅផ្នែក DC តើការការពារការលេចធ្លាយមកពីណា? ចម្លើយ៖ Inverter ភ្ជាប់បណ្តាញទំនើប។.
RCMU: ឯកតាត្រួតពិនិត្យចរន្តសំណល់ (Residual Current Monitoring Unit)
Inverter ទំនើបបញ្ចូល RCMU (Residual Current Monitoring Unit) ដែលត្រួតពិនិត្យចរន្តសំណល់ AC និង DC ។ មិនដូច RCD ដែលធ្វើដំណើរដោយមេកានិចទេ RCMU ផ្តល់សញ្ញាដល់ Inverter ឱ្យបិទនៅពេលរកឃើញកំហុស។.
កម្រិតប្រតិបត្តិការ RCMU៖
- ការផ្លាស់ប្តូរភ្លាមៗ ≥30mA ជំរុញឱ្យបិទក្នុងរយៈពេល 0.3 វិនាទី
- ការលេចធ្លាយបន្ត ≥300mA ជំរុញឱ្យបិទ
- ការបរាជ័យក្នុងការធ្វើតេស្តដោយខ្លួនឯងរារាំងការចាប់ផ្តើម Inverter
ការត្រួតពិនិត្យ ISO៖ Inverter សាកល្បងភាពធន់នៃអ៊ីសូឡង់ មុនពេលភ្ជាប់បណ្តាញជារៀងរាល់ព្រឹក។ ប្រសិនបើក្រោម 1 Megohm Inverter បដិសេធមិនដំណើរការ។ ម៉ូដែលកម្រិតខ្ពស់ផ្តល់នូវការត្រួតពិនិត្យតាមពេលវេលាជាក់ស្តែង។.
ការការពាររួមបញ្ចូលគ្នាទាំងនេះដោះស្រាយមុខងារពិតប្រាកដដែលអ្នកដំឡើងព្យាយាមសម្រេចដោយច្រឡំជាមួយ RCD ផ្នែក DC — ប៉ុន្តែជាមួយនឹងបច្ចេកវិទ្យាដែលត្រូវបានរចនាឡើងជាពិសេសសម្រាប់ការរកឃើញកំហុស DC ។.
RCD ផ្នែក AC: កន្លែងតែមួយគត់ដែល RCD ជាកម្មសិទ្ធិ
RCD មានតួនាទីនៅក្នុងប្រព័ន្ធថាមពលពន្លឺព្រះអាទិត្យ៖ នៅផ្នែកលទ្ធផល AC បន្ទាប់ពី Inverter បម្លែង DC ទៅជា AC ។.
ទីតាំង៖ រវាងលទ្ធផល AC របស់ Inverter និងបន្ទះអគ្គិសនីមេ។.
ការជ្រើសរើសប្រភេទអាស្រ័យលើការរចនា Inverter៖
តារាង 3: តម្រូវការ RCD ផ្នែក AC តាមប្រភេទ Inverter
| ប្រភេទ Inverter | ភាពឯកោ DC-AC | ហានិភ័យនៃការលេចធ្លាយ DC រលូន | ប្រភេទ RCD ដែលត្រូវការ | ហេតុផល |
|---|---|---|---|---|
| ដាច់ដោយឡែក (ជាមួយ Transformer) | ការបំបែក Galvanic | គ្មាន | ប្រភេទ A | Transformer រារាំងកំហុស DC ពីការទៅដល់ផ្នែក AC |
| មិនដាច់ដោយឡែក (គ្មាន Transformer) | គ្មានការបំបែក | ខ្ពស់។ | ប្រភេទ ខ | កំហុស DC អាចលេចធ្លាយទៅផ្នែក AC; ប្រភេទ A នឹងឆ្អែត |
ហេតុអ្វីបានជាប្រភេទ B សម្រាប់ Inverter គ្មាន Transformer៖ បើគ្មានអ៊ីសូឡង់ Galvanic កំហុសអ៊ីសូឡង់ផ្នែក DC អាចអនុញ្ញាតឱ្យចរន្ត DC រលូនចូលទៅក្នុងសៀគ្វី AC ។ RCD ប្រភេទ A អត់ធ្មត់បានតែ 6mA DC មុនពេលឆ្អែត។ RCD ប្រភេទ B ប្រើឧបករណ៍ចាប់សញ្ញាអេឡិចត្រូនិចដែលនៅតែដំណើរការជាមួយនឹង DC រលូនដែលមានវត្តមាន។.
ពិគ្រោះជាមួយឯកសាររបស់អ្នកផលិតជានិច្ច។. ក្រុមហ៊ុនផលិតមួយចំនួន (SolarEdge) អនុញ្ញាតឱ្យ RCD ប្រភេទ A; ក្រុមហ៊ុនផ្សេងទៀត (SMA) តម្រូវឱ្យមានប្រភេទ B សម្រាប់ម៉ូដែលគ្មាន Transformer ។ នៅពេលមានការសង្ស័យ ប្រភេទ B ផ្តល់នូវការការពារអតិបរមា។.

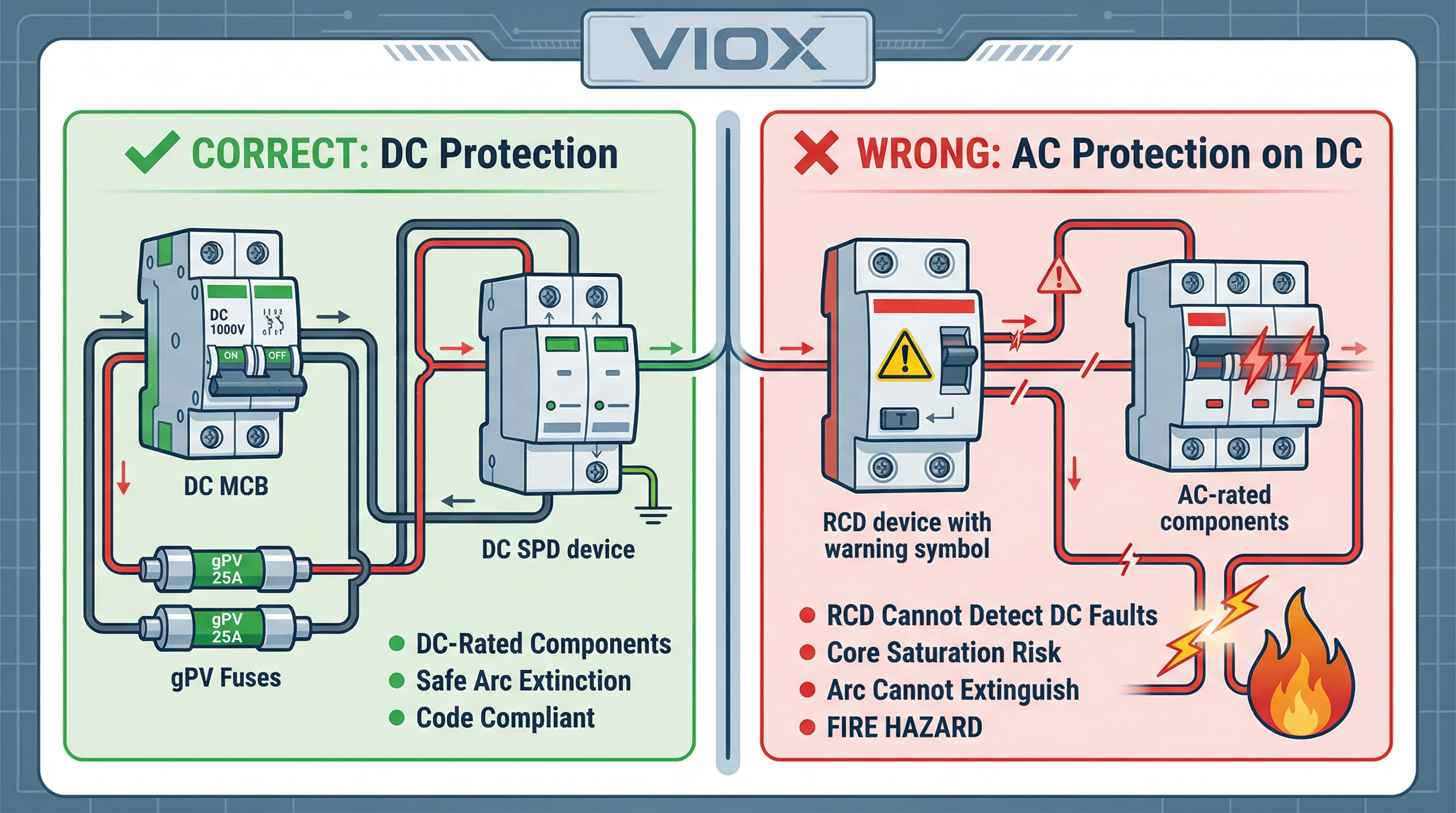

កំហុសក្នុងការកំណត់រចនាសម្ព័ន្ធទូទៅ និងការកែតម្រូវ
តារាង 4: កំហុសឆ្គងដ៏គ្រោះថ្នាក់ និងដំណោះស្រាយត្រឹមត្រូវ
| កំហុស | ហេតុអ្វីបានជាវាមានគ្រោះថ្នាក់ | ដំណោះស្រាយត្រឹមត្រូវ |
|---|---|---|
| ការដំឡើង RCD ប្រភេទ AC នៅលើការបញ្ចូល DC | មិនអាចរកឃើញកំហុស DC; ឆ្អែត និងក្លាយជាមនុស្សខ្វាក់ភ្នែកចំពោះកំហុសទាំងអស់; ទំនាក់ទំនងមិនអាចបំបែកធ្នូ DC ដោយសុវត្ថិភាពបានទេ។ | ប្រើ DC MCB + ហ្វុយស៊ីប gPV; ពឹងផ្អែកលើ RCMU Inverter សម្រាប់ការរកឃើញការលេចធ្លាយ |
| ការប្រើហ្វុយស៊ីបដែលបានវាយតម្លៃ AC នៅក្នុងប្រអប់បញ្ចូលគ្នា | ខ្វះសមត្ថភាពរំខាន DC; អាចផ្ទុះនៅពេលព្យាយាមសម្អាតចរន្តកំហុស DC | តែងតែបញ្ជាក់ហ្វុយស៊ីបដែលបានវាយតម្លៃ gPV (IEC 60269-6) ជាមួយនឹងការវាយតម្លៃវ៉ុល DC ត្រឹមត្រូវ |
| ការធ្វើឱ្យហ្វុយស៊ីបធំពេក “សម្រាប់ការធ្វើឱ្យប្រសើរឡើងនាពេលអនាគត” | ហ្វុយស៊ីប 30A នៅលើខ្សែ 10A នឹងមិនការពារប្រឆាំងនឹងចរន្តលើសបញ្ច្រាសទេ។ បរាជ័យគោលបំណងនៃហ្វុយស៊ីប | ទំហំហ្វុយស៊ីបក្នុងមួយ NEC 690.9 (Isc × 1.56); បង្កើនទំហំប្រអប់បញ្ចូលគ្នា/Busbar ជំនួសវិញ |
| ការលុបចោល SPD ដើម្បីសន្សំសំចៃថ្លៃដើម | ភាពប្រែប្រួលដែលបណ្តាលមកពីផ្លេកបន្ទោរបំផ្លាញ Inverter; ការធានារ៉ាប់រងជាញឹកញាប់នឹងមិនគ្របដណ្តប់លើការដំឡើងមិនត្រឹមត្រូវទេ។ | ដំឡើង DC SPD នៅលទ្ធផលបញ្ចូលគ្នា; ពិចារណា AC SPD នៅបន្ទះផងដែរ |
| ការប្រើ RCD ប្រភេទ A ជាមួយ Inverter គ្មាន Transformer | ប្រភេទ A ឆ្អែតជាមួយនឹង >6mA DC រលូន; មិនអាចការពារប្រឆាំងនឹងកំហុស AC ដែលមាន DC កខ្វក់បានទេ។ | ផ្ទៀងផ្ទាត់ប្រភេទ Inverter; ប្រើ RCD ប្រភេទ B សម្រាប់រចនាដែលមិនមានអ៊ីសូឡង់ យោងតាម IEC 60364-7-712 |
| ការដំឡើង DC MCB ដោយមិនបានផ្ទៀងផ្ទាត់កម្រិត DC | AC MCB បរាជ័យយ៉ាងធ្ងន់ធ្ងរនៅពេលរំខាន DC; អាចផ្សារភ្ជាប់ទំនាក់ទំនង ឬផ្ទុះ | ផ្ទៀងផ្ទាត់សញ្ញាសម្គាល់ “DC” ច្បាស់លាស់ និងកម្រិតវ៉ុល ≥ Voc របស់ប្រព័ន្ធនៅសីតុណ្ហភាពទាបបំផុត |
បញ្ជីត្រួតពិនិត្យលក្ខណៈបច្ចេកទេសឧបករណ៍
មុនពេលទិញសមាសធាតុសម្រាប់ប្រអប់បញ្ចូល PV របស់អ្នក សូមផ្ទៀងផ្ទាត់លក្ខណៈបច្ចេកទេសទាំងនេះ៖
DC MCB:
- កម្រិតវ៉ុល DC ≥ Voc របស់ប្រព័ន្ធនៅសីតុណ្ហភាពព័ទ្ធជុំវិញទាបបំផុត
- កម្រិតចរន្ត ≥ (ខ្សែ Isc សរុប × 1.25) × 1.25
- សញ្ញាសម្គាល់ “DC” ច្បាស់លាស់នៅលើឧបករណ៍
- សមត្ថភាពរំខាន (Icu) ≥ ចរន្តកំហុសអនាគតអតិបរមា
ហ្វុយស៊ីប gPV:
- សញ្ញាសម្គាល់ចំណាត់ថ្នាក់ IEC 60269-6 gPV
- កម្រិតចរន្ត = Isc × 1.56 ត្រូវបានបង្គត់ទៅទំហំស្តង់ដារបន្ទាប់
- កម្រិតវ៉ុល ≥ 1.2 × Voc របស់ប្រព័ន្ធ
- កម្រិតមិនលើសពីកម្រិតហ្វុយស៊ីបស៊េរីអតិបរមារបស់ម៉ូឌុល
DC SPD៖
- វ៉ុលប្រតិបត្តិការបន្តបន្ទាប់ដែលបានវាយតម្លៃ (Uc) ≥ Voc របស់ប្រព័ន្ធ
- ចំណាត់ថ្នាក់ប្រភេទ 2 អប្បបរមា (ប្រភេទ 1 ប្រសិនបើគ្មាន SPD ផ្នែកខាងលើ)
- ចរន្តបញ្ចេញអតិបរមា (Imax) ≥ 20kA
- កម្រិតការពារវ៉ុល (Up) ក្រោមវ៉ុលបញ្ចូលអតិបរមារបស់ Inverter
Inverter:
- RCMU រួមបញ្ចូលគ្នា ឬការរកឃើញកំហុស DC ស្មើ
- ការត្រួតពិនិត្យភាពធន់ទ្រាំអ៊ីសូឡង់ (ISO)
- ឯកសារបញ្ជាក់ប្រភេទ RCD ផ្នែក AC ដែលត្រូវការ
ជាញឹកញាប់បានសួរសំណួរ
សំណួរ៖ ជាងអគ្គិសនី AC របស់ខ្ញុំនិយាយថាយើងតែងតែប្រើ RCD ដើម្បីសុវត្ថិភាព។ ហេតុអ្វីបានជាមិននៅផ្នែក DC?
ចម្លើយ៖ RCD ត្រូវបានរចនាឡើងផ្តាច់មុខសម្រាប់ចរន្តឆ្លាស់។ មេកានិចរកឃើញរបស់ពួកគេពឹងផ្អែកលើការផ្លាស់ប្តូរដែនម៉ាញេទិកដែល AC ផលិតតែប៉ុណ្ណោះ។ DC បង្កើតលំហូរម៉ាញេទិកថេរដែលធ្វើឱ្យស្នូលរបស់ RCD ឆ្អែត ធ្វើឱ្យវាមិនអាចរកឃើញកំហុស—AC ឬ DC ។ លើសពីនេះទៀត ទំនាក់ទំនង RCD មិនអាចរំខានដោយសុវត្ថិភាពនូវធ្នូ DC ដែលខ្វះការឆ្លងកាត់សូន្យធម្មជាតិដែល AC ផ្តល់ឱ្យនោះទេ។ ការប្រើ RCD នៅលើ DC មិនមែនជា “សុវត្ថិភាពបន្ថែម” ទេ—វាជាសមាសធាតុដែលមិនដំណើរការដែលបង្កើតទំនុកចិត្តមិនពិត។.
សំណួរ៖ តើខ្ញុំអាចប្រើ RCD ប្រភេទ B នៅផ្នែក DC បានទេ ព្រោះវាអាចរកឃើញ DC រលូន?
ចម្លើយ៖ RCD ប្រភេទ B រកឃើញចរន្តសំណល់ DC រលូន ប៉ុន្តែពួកវាត្រូវបានរចនាឡើងសម្រាប់សៀគ្វី AC ដែលមានសក្តានុពលនៃការចម្លងរោគ DC (ដូចជាលទ្ធផល Inverter)។ ពួកវាមិនជំនួសការការពារចរន្តលើស ចរន្តបញ្ច្រាស និងធ្នូដែល DC MCB និងហ្វុយស៊ីប gPV ផ្តល់នោះទេ។ សំខាន់ជាងនេះទៅទៀត សូម្បីតែ RCD ប្រភេទ B ក៏អាចខ្វះសមត្ថភាពរំខាន DC និងមេកានិចពន្លត់ធ្នូដែលត្រូវការសម្រាប់អារេ PV វ៉ុលខ្ពស់។ វិធីសាស្រ្តត្រឹមត្រូវគឺឧបករណ៍ការពារជាក់លាក់ DC នៅផ្នែក DC ជាមួយនឹង RCD ប្រភេទ B នៅលើលទ្ធផល AC ប្រសិនបើចាំបាច់ដោយការរចនា Inverter ។.
សំណួរ៖ ចុះបើប្រអប់បញ្ចូលគ្នារបស់ខ្ញុំភ្ជាប់មកជាមួយកន្លែងដាក់ RCD?
ចម្លើយ៖ ប្រអប់បញ្ចូលគ្នាដែលបាននាំចូលមួយចំនួនរួមមានកន្លែងដាក់ផ្លូវដែក DIN សកលដោយមិនត្រូវបានរចនាឡើងសម្រាប់ទីផ្សារ ឬកូដជាក់លាក់ណាមួយឡើយ។ គ្រាន់តែមានកន្លែងទំនេរមិនមែនមានន័យថាអ្នកគួរតែដំឡើង RCD នោះទេ។ អនុវត្តតាមតម្រូវការ NEC Article 690 (អាមេរិកខាងជើង) ឬ IEC 62548 (អន្តរជាតិ)៖ DC MCB, ហ្វុយស៊ីប gPV និង DC SPD ។ ទុកកន្លែងបន្ថែមឱ្យនៅទទេ ឬប្រើវាសម្រាប់ទីតាំងខ្សែបន្ថែម ប្រសិនបើ busbar របស់អ្នកគាំទ្រវា។.
សំណួរ៖ តើខ្ញុំដឹងដោយរបៀបណាប្រសិនបើ Inverter របស់ខ្ញុំមាន RCMU និងការត្រួតពិនិត្យ ISO?
ចម្លើយ៖ ពិនិត្យមើលសន្លឹកទិន្នន័យ Inverter ឬសៀវភៅណែនាំដំឡើង។ Inverter ចងក្រឡាចត្រង្គទំនើបពីក្រុមហ៊ុនផលិតល្បីឈ្មោះ (SMA, Fronius, SolarEdge, Solis, Huawei ជាដើម) សុទ្ធតែរួមបញ្ចូលលក្ខណៈពិសេសទាំងនេះជាស្តង់ដារ ដោយតែងតែរាយបញ្ជីពួកវាក្រោម “សុវត្ថិភាព” ឬ “លក្ខណៈពិសេសការពារ” ។ រកមើលពាក្យដូចជា “អង្គភាពត្រួតពិនិត្យចរន្តសំណល់ (RCMU),” “ការត្រួតពិនិត្យភាពធន់ទ្រាំអ៊ីសូឡង់,” “ការរកឃើញកំហុសដី” ឬ “ការត្រួតពិនិត្យ ISO” ។ ប្រសិនបើអ្នករកមិនឃើញព័ត៌មាននេះ សូមទាក់ទងក្រុមហ៊ុនផលិត—Inverter ណាមួយដែលបានលក់បន្ទាប់ពីឆ្នាំ 2015 សម្រាប់ការតភ្ជាប់ក្រឡាចត្រង្គ គួរតែមានការរកឃើញកំហុស DC រួមបញ្ចូលគ្នា។.
សំណួរ៖ អធិការក្នុងស្រុករបស់ខ្ញុំតម្រូវឱ្យមាន RCD ។ តើខ្ញុំគួរប្រាប់ពួកគេអ្វី?
ចម្លើយ៖ សួរជាពិសេសថាតើ RCD គួរតែត្រូវបានដំឡើងនៅទីណា។ ប្រសិនបើពួកគេមានន័យថានៅផ្នែកលទ្ធផល AC រវាង Inverter និងបន្ទះមេ នោះត្រឹមត្រូវហើយ—ដំឡើងប្រភេទ A ឬប្រភេទ B យោងតាមលក្ខណៈបច្ចេកទេសរបស់អ្នកផលិត Inverter ។ ប្រសិនបើពួកគេទទូចលើ RCD ផ្នែក DC សូមយោងដោយគួរសម៖
- NEC 690.41 (តម្រូវឱ្យមានការការពារកំហុសដីរបស់ប្រព័ន្ធ ដែល RCMU Inverter ផ្តល់)
- NEC 690.9 (តម្រូវឱ្យមានការការពារចរន្តលើស DC តាមរយៈឧបករណ៍ដែលបានវាយតម្លៃ DC)
- IEC 62548 ផ្នែកទី 8.2 (តម្រូវការការពារសៀគ្វី DC—មិនរួមបញ្ចូល RCD)
- IEC 60364-7-712 ផ្នែក 712.413.1.1.1.2 (បញ្ជាក់ RCD ប្រភេទ B សម្រាប់ផ្នែក AC នៃប្រព័ន្ធដែលមិនមានអ៊ីសូឡង់)
ផ្តល់ឯកសារបច្ចេកទេសរបស់ Inverter ដែលបង្ហាញពីការរកឃើញកំហុស RCMU/ISO រួមបញ្ចូលគ្នា។ បញ្ហាត្រួតពិនិត្យភាគច្រើនកើតឡើងពីការភ័ន្តច្រឡំរវាងតម្រូវការផ្នែក AC និងផ្នែក DC ។.
សំណួរ៖ តើខ្ញុំអាច DIY ប្រអប់បញ្ចូលថាមពលពន្លឺព្រះអាទិត្យ ឬខ្ញុំគួរទិញដែលបានផ្គុំទុកជាមុន?
ចម្លើយ៖ ប្រសិនបើមិនប្រាកដអំពីការជ្រើសរើសសមាសធាតុ ឬការគណនាទំហំ សូមទិញប្រអប់បញ្ចូលគ្នាដែលបានរចនាទុកជាមុនពី VIOX Electric ។ ទាំងនេះភ្ជាប់មកជាមួយ DC MCB ដែលបានវាយតម្លៃត្រឹមត្រូវ ឧបករណ៍កាន់ហ្វុយស៊ីប gPV, SPD និង busbar ។ DIY គឺអាចធ្វើទៅបានលុះត្រាតែអ្នកយល់យ៉ាងហ្មត់ចត់នូវតម្រូវការ NEC 690/IEC 62548 ហើយអាចប្រភពសមាសធាតុដែលបានវាយតម្លៃ DC ពិតប្រាកដ។.
ការពារការវិនិយោគរបស់អ្នកជាមួយនឹងការការពារ DC ត្រឹមត្រូវ
អ្វីដែលសំខាន់គឺច្បាស់លាស់៖ បោះបង់គំនិតអគ្គិសនី AC នៅពេលអ្នកចូលទៅក្នុងពិភព DC នៃប្រព័ន្ធ photovoltaic ។ RCD—មិនថាប្រភេទ AC, A, F ឬសូម្បីតែ B—គ្មានកន្លែងណានៅផ្នែកបញ្ចូល DC នៃប្រអប់បញ្ចូលថាមពលពន្លឺព្រះអាទិត្យទេ។ ពួកវាមិនអាចរកឃើញកំហុសដែលសំខាន់នោះទេ នឹងធ្វើឱ្យខ្លួនឯងមើលមិនឃើញចំពោះកំហុសជាបន្តបន្ទាប់ ហើយមិនអាចរំខានធ្នូ DC ដោយសុវត្ថិភាពបានទេ។.
យុទ្ធសាស្ត្រការពារត្រឹមត្រូវធ្វើតាមត្រីឯក DC៖
- MCB ដែលបានវាយតម្លៃ DC សម្រាប់ការការពារចរន្តលើស និងសៀគ្វីខ្លី
- ហ្វុយស៊ីបដែលបានវាយតម្លៃ gPV សម្រាប់ការការពារចរន្តបញ្ច្រាសកម្រិតខ្សែ
- DC SPD សម្រាប់ការការពាររន្ទះ និងការកើនឡើង
ការលេចធ្លាយ និងការត្រួតពិនិត្យកំហុសអ៊ីសូឡង់កើតឡើងនៅខាងក្នុង Inverter តាមរយៈប្រព័ន្ធ RCMU និង ISO ដែលត្រូវបានរចនាឡើងជាពិសេសសម្រាប់ការរកឃើញកំហុស DC ។ នៅផ្នែកលទ្ធផល AC—ហើយនៅទីនោះតែប៉ុណ្ណោះ—ដំឡើង RCD ប្រភេទ A ឬប្រភេទ B ដែលសមស្រប យោងតាមលក្ខណៈបច្ចេកទេសរបស់អ្នកផលិត Inverter ។.
