ប្លុកស្ថានីយសេរ៉ាមិច TB7760

ប្លុកស្ថានីយសេរ៉ាមិច TB7760 តំណាងឱ្យដំណោះស្រាយបុព្វលាភសម្រាប់ការចែកចាយថាមពលបច្ចុប្បន្នខ្ពស់ ដែលត្រូវបានរចនាជាពិសេសសម្រាប់តម្រូវការកម្មវិធីឧស្សាហកម្មដែលទាមទារសមត្ថភាពបច្ចុប្បន្នយ៉ាងច្រើននៅទូទាំងចំណុចតភ្ជាប់ជាច្រើន។ ប្លុកស្ថានីយ 7 ទីតាំងដែលមានជំនាញវិជ្ជាជីវៈនេះរួមបញ្ចូលគ្នានូវចំណាត់ថ្នាក់ពិសេសនៃចរន្ត 60A ជាមួយនឹងស្ថេរភាពកម្ដៅដ៏ល្អឥតខ្ចោះ និងលក្ខណៈសម្បត្តិអ៊ីសូឡង់អគ្គិសនីដ៏ល្អឥតខ្ចោះ ដែលធ្វើឱ្យវាក្លាយជាជម្រើសដ៏ល្អសម្រាប់វិស្វករ និងអគ្គីសនីដែលធ្វើការលើប្រព័ន្ធឧស្សាហកម្មធុនធ្ងន់ ដែលភាពជឿជាក់នៃការតភ្ជាប់ និងសុវត្ថិភាពគឺជាតម្រូវការសំខាន់។

ការរចនាបច្ចុប្បន្នកម្រិតខ្ពស់កម្រិតខ្ពស់សម្រាប់កម្មវិធីធន់ធ្ងន់

TB7760 មានលក្ខណៈពិសេស 7-in-7-out configuration ដែលត្រូវបានវិស្វកម្មយ៉ាងជាក់លាក់ ធ្វើឱ្យប្រសើរឡើងសម្រាប់កម្មវិធីឧស្សាហកម្មបច្ចុប្បន្នខ្ពស់។ ផលិតពីសម្ភារៈសេរ៉ាមិចប្រេកង់ខ្ពស់ ប្លុកស្ថានីយនេះផ្តល់នូវលក្ខណៈសម្បត្តិអ៊ីសូឡង់ដ៏ល្អឥតខ្ចោះ ដែលមានប្រសិទ្ធភាពជាងជម្រើសផ្លាស្ទិចធម្មតានៅក្នុងបរិយាកាសដែលមានសីតុណ្ហភាពខ្ពស់ និងបច្ចុប្បន្ន។ ផ្ទះសេរ៉ាមិចធានានូវភាពធន់នឹងភាពចាស់ ការប្រេះ និងការខូចទ្រង់ទ្រាយទាំងស្រុង ទោះបីជាស្ថិតក្រោមលក្ខខណ្ឌសីតុណ្ហភាពខ្លាំងរហូតដល់ 750°C ដោយធានានូវស្ថេរភាព និងសុវត្ថិភាពរយៈពេលវែងសម្រាប់ការតភ្ជាប់អគ្គិសនីដែលត្រូវការបំផុតរបស់អ្នក។

ប្លុកស្ថានីយនីមួយៗរួមបញ្ចូលចំណុចតភ្ជាប់ដែលបង្កើតឡើងដោយវិស្វកម្មភាពជាក់លាក់ចំនួនដប់បួនជាមួយនឹងចំហាយទង់ដែងដ៏ច្រើនសម្រាប់ដំណើរការអគ្គិសនីដ៏ល្អប្រសើរ និងស្ថានីយវីសដែលត្រូវគ្នានឹង M5 ដែលផលិតពីលោហៈធ្ងន់។ បន្ទះលោហៈដែលលាតត្រដាងផ្តល់នូវសមត្ថភាពបច្ចុប្បន្ន និងការសាយភាយកំដៅដែលប្រសើរឡើង ធានាឱ្យមានទំនាក់ទំនងអគ្គិសនីជាប់លាប់នៅទូទាំងសៀគ្វីទាំងប្រាំពីរនៅក្រោមបន្ទុកបច្ចុប្បន្នខ្ពស់ ដែលភាពសុចរិតនៃការតភ្ជាប់ពិតជាសំខាន់។

លក្ខណៈសំខាន់ៗ និងគុណសម្បត្តិបច្ចេកទេស

• សមត្ថភាពបច្ចុប្បន្នខ្ពស់៖ ការវាយតម្លៃ 60A ក្នុងមួយមុខតំណែងផ្តល់នូវសមត្ថភាពពិសេសសម្រាប់តម្រូវការកម្មវិធីថាមពលឧស្សាហកម្ម
• ការរចនាទីតាំងប្រាំពីរយ៉ាងល្អប្រសើរ៖ ការកំណត់រចនាសម្ព័ន្ធប្រាំពីរទីតាំងផ្តល់នូវតុល្យភាពដ៏ល្អរវាងសមត្ថភាពតភ្ជាប់ និងការប្រើប្រាស់ចន្លោះបន្ទះ
• ពង្រីកទម្រង់ទទឹង៖ ទទឹង 35mm ផ្តល់នូវស្ថេរភាព និងការសាយភាយកំដៅកាន់តែប្រសើរឡើងសម្រាប់កម្មវិធីដែលមានចរន្តខ្ពស់។
• បន្ទះចំហាយដែលលេចចេញ៖ ការរចនាខ្សែលោហៈដែលប្រសើរឡើង បង្កើនសមត្ថភាពបច្ចុប្បន្ន និងដំណើរការកម្ដៅ
• ភាពឆបគ្នានៃវីស M5៖ ស្ថានីយវីស M5 ដែលធន់ធ្ងន់ធានាបាននូវការតភ្ជាប់ប្រកបដោយសុវត្ថិភាពជាមួយនឹងឧបករណ៍វាស់ស្ទង់ធំជាង
• ភាពធន់នឹងសីតុណ្ហភាពខ្ពស់៖ សំណង់សេរ៉ាមិចអាចទប់ទល់នឹងប្រតិបត្តិការជាបន្តបន្ទាប់នៅសីតុណ្ហភាពរហូតដល់ 750°C ដែលលើសពីសមត្ថភាពរបស់ប្លុកស្ថានីយប្លាស្ទិក។
• អ៊ីសូឡង់អគ្គិសនីល្អបំផុត៖ សម្ភារៈសេរ៉ាមិចផ្តល់នូវកម្លាំង dielectric ពិសេស និងការពារការលេចធ្លាយបច្ចុប្បន្នរវាងទីតាំងដែលនៅជាប់គ្នា។
• ធន់នឹងភ្លើង៖ សម្ភារៈដែលធន់នឹងភ្លើងធម្មជាតិ លុបបំបាត់ហានិភ័យនៃការបញ្ឆេះ ឬការសាយភាយអណ្តាតភ្លើងនៅក្នុងការដំឡើងកម្រិតខ្ពស់នាពេលបច្ចុប្បន្ន។
• ភាពធន់នឹងសារធាតុគីមី៖ ធន់នឹងប្រេង សារធាតុរំលាយ និងសារធាតុគីមីឧស្សាហកម្មភាគច្រើន ធានាបាននូវភាពធន់ក្នុងបរិស្ថានអាក្រក់

លក្ខណៈបច្ចេកទេស

TB7760 លក្ខណៈពិសេសលម្អិត:

• លេខម៉ូដែល៖ TB7760
• ការកំណត់រចនាសម្ព័ន្ធ៖ 7-in, 7-out (14 ចំណុចតភ្ជាប់)
• ការវាយតម្លៃបច្ចុប្បន្ន៖ 60A ក្នុងមួយមុខតំណែង

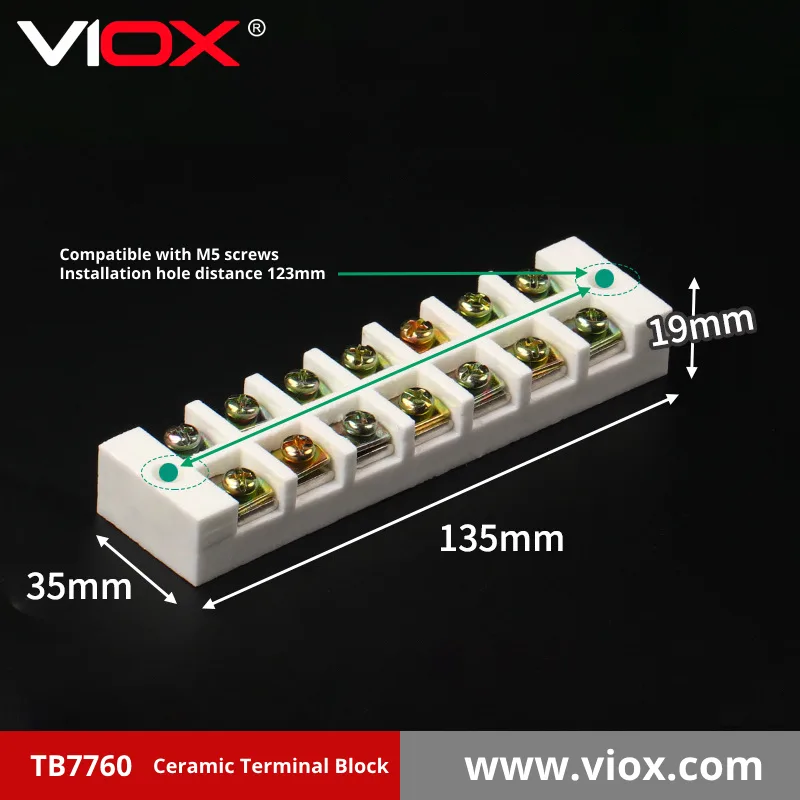

• វិមាត្រ៖ 135mm (L) × 35mm (W) × 19mm (H)
• សម្ភារៈលំនៅដ្ឋាន៖ សេរ៉ាមិចប្រេកង់ខ្ពស់។
• សម្ភារៈអ្នកដឹកនាំ៖ ស្នូលទង់ដែងធន់ធ្ងន់ជាមួយនឹងការបញ្ចប់ចាន
• ប្រភេទវីសៈ ម៥
• ចម្ងាយម៉ោន៖ 123mm ពីកណ្តាលទៅកណ្តាល
• ប្រភេទខ្សែដែលត្រូវគ្នា៖ សាកសមសម្រាប់ទាំងខ្សែទន់ និងរឹង
• សីតុណ្ហភាពប្រតិបត្តិការអតិបរមា៖ ៧៥០ អង្សាសេ
• កម្លាំង Dielectric៖ 4kV
• ភាពធន់នឹងអ៊ីសូឡង់៖ > 2000MΩ នៅ 500VDC
• ការវាយតម្លៃវ៉ុល៖ 600V AC / DC

កម្មវិធីឧស្សាហកម្មបច្ចុប្បន្នខ្ពស់។

ប្លុកស្ថានីយសេរ៉ាមិច TB7760 ត្រូវបានវិស្វកម្មជាពិសេសសម្រាប់តម្រូវការកម្មវិធីឧស្សាហកម្មដែលទាមទារសមត្ថភាពបច្ចុប្បន្នច្រើន៖

• គ្រឿងចក្រធុនធ្ងន់៖ ការចែកចាយថាមពលនៅក្នុងឧបករណ៍ផលិតកម្មឧស្សាហកម្មដែលទាមទារចរន្តខ្ពស់ជាង
• ម៉ូទ័រឧស្សាហកម្ម៖ ចំណុចតភ្ជាប់សម្រាប់ម៉ូទ័រឧស្សាហកម្មធំជាង និងប្រព័ន្ធគ្រប់គ្រងម៉ូទ័រ
• បន្ទះចែកចាយថាមពល៖ ការចែកចាយចរន្តខ្ពស់នៅក្នុងបន្ទះអគ្គិសនីឧស្សាហកម្ម
• ប្រព័ន្ធកំដៅឧស្សាហកម្ម៖ ការតភ្ជាប់សម្រាប់ធាតុកំដៅដែលមានថាមពលខ្ពស់នៅក្នុងចង្រ្កានឧស្សាហកម្មនិងឡដុត
• ឧបករណ៍ផ្សារដែក៖ ការតភ្ជាប់ថាមពលនៅក្នុងម៉ាស៊ីនផ្សារឧស្សាហកម្ម
• ឧបករណ៍ធុនធ្ងន់៖ ប្រព័ន្ធអគ្គិសនីក្នុងការសាងសង់ និងឧបករណ៍រុករករ៉ែ
• ប្រព័ន្ធដឹកជញ្ជូន៖ ការចែកចាយថាមពលនៅក្នុងកម្មវិធីផ្លូវដែក និងការដឹកជញ្ជូនធ្ងន់
• ម៉ាស៊ីនភ្លើងឧស្សាហកម្ម៖ ចំណុចតភ្ជាប់នៅក្នុងប្រព័ន្ធផលិត និងចែកចាយថាមពល

ការណែនាំអំពីការដំឡើងវិជ្ជាជីវៈ

សម្រាប់ដំណើរការល្អបំផុត និងភាពជឿជាក់ក្នុងកម្មវិធីបច្ចុប្បន្នខ្ពស់ សូមអនុវត្តតាមការណែនាំពិសេសទាំងនេះ៖

1. ភ្ជាប់ដោយសុវត្ថិភាពទៅនឹងផ្ទៃរាបស្មើស្អាត ដោយប្រើរន្ធដោត 123 មីលីម៉ែត្រដែលបានផ្តល់ឱ្យ
2. រក្សាការបោសសំអាតអប្បបរមា 30mm ជុំវិញប្លុកស្ថានីយសម្រាប់ការសាយភាយកំដៅត្រឹមត្រូវ។
3. ប្រើចំហាយដែលមានទំហំសមស្របសម្រាប់កម្មវិធី 60A (ជាធម្មតា 6-10mm²)
4. ច្រូតខ្សែទៅប្រវែងសមស្រប (ជាធម្មតា 10-12mm)
5. បន្ធូរវីសស្ថានីយ M5 យ៉ាងពេញលេញ មុនពេលបញ្ចូលខ្សែ
6. បញ្ចូល conductors ទាំងស្រុងចូលទៅក្នុងការបើកស្ថានីយ
7. រឹតបន្តឹងវីស M5 ទៅនឹងកម្លាំងបង្វិល 2.0-2.5 N·m
8. ផ្ទៀងផ្ទាត់ការតភ្ជាប់សុវត្ថិភាពតាមរយៈការត្រួតពិនិត្យមើលឃើញ និងការធ្វើតេស្តមេកានិច
9. អនុវត្តការដាក់ស្លាកសៀគ្វីដ៏ទូលំទូលាយសម្រាប់ការថែទាំនាពេលអនាគត
10. កំណត់ពេលត្រួតពិនិត្យតាមកាលកំណត់ និងកម្លាំងបង្វិលជុំឡើងវិញជាផ្នែកនៃពិធីការថែទាំ

គុណសម្បត្តិ TB7760៖ ដំណើរការបច្ចុប្បន្នខ្ពស់ក្នុងការរចនាបង្រួម

សម្រាប់កម្មវិធីឧស្សាហកម្មដែលទាមទារសមត្ថភាពបច្ចុប្បន្នច្រើនក្នុងទម្រង់ពហុទីតាំងបង្រួម TB7760 Ceramic Terminal Block ផ្តល់នូវតុល្យភាពពិសេសនៃដំណើរការ និងប្រសិទ្ធភាព។ ការកំណត់រចនាសម្ព័ន្ធប្រាំពីរទីតាំងរបស់វាជាមួយនឹងការវាយតម្លៃ 60A ក្នុងមួយទីតាំងផ្តល់នូវសមត្ថភាពដែលត្រូវការសម្រាប់តម្រូវការកម្មវិធីឧស្សាហកម្មខណៈពេលដែលត្រូវការទំហំបន្ទះតិចជាងម៉ូដែលធំ។ សំណង់សេរ៉ាមិចធានានូវភាពធន់នឹងសីតុណ្ហភាពពិសេស និងឯកោអគ្គិសនី ដោយផ្តល់នូវភាពជឿជាក់ដែលទាមទារដោយបរិយាកាសឧស្សាហកម្ម ដែលពេលវេលាដំណើរការប្រព័ន្ធមានសារៈសំខាន់ ហើយឱកាសនៃការថែទាំមានកំណត់។

ជាមួយនឹងគុណភាពសំណង់ដ៏ខ្ពង់ខ្ពស់ សមាសធាតុធន់ធ្ងន់ និងការរចនាដែលធ្វើឱ្យប្រសើរឡើងសម្រាប់ការដំឡើងបច្ចុប្បន្នប្រកបដោយវិជ្ជាជីវៈ TB7760 តំណាងឱ្យជម្រើសរបស់វិស្វករដ៏ឈ្លាសវៃសម្រាប់កម្មវិធីចែកចាយថាមពលឧស្សាហកម្ម ដែលសមត្ថភាពបច្ចុប្បន្ន និងភាពជឿជាក់នៃការតភ្ជាប់មិនអាចត្រូវបានសម្របសម្រួល។
