នៅពេលដែលអ្នកម៉ៅការអ៊ឺរ៉ុបថ្មីៗនេះបានដាក់លក្ខណៈបច្ចេកទេសសម្រាប់បន្ទះចែកចាយ 400V នៅលើគម្រោងរោងចក្រផលិតនៅអាមេរិកខាងជើង ក្រុមលទ្ធកម្មបានប្រឈមមុខនឹងបញ្ហាប្រឈមដែលមិនបានរំពឹងទុក៖ អធិការអគ្គិសនីក្នុងតំបន់បានបដិសេធឧបករណ៍នេះដោយលើកឡើងពីការមិនអនុលោមតាមស្តង់ដារ UL 67 ។ មូលហេតុចម្បង? ការយល់ច្រឡំជាមូលដ្ឋានរវាង “មជ្ឈមណ្ឌលផ្ទុក” និង “បន្ទះចែកចាយ” ដែលជាពាក្យពីរដែលពិពណ៌នាអំពីឧបករណ៍ដែលមានមុខងារស្រដៀងគ្នាដែលគ្រប់គ្រងដោយក្របខ័ណ្ឌបទប្បញ្ញត្តិខុសគ្នាទាំងស្រុង។.
សេណារីយ៉ូនេះកើតឡើងជាញឹកញាប់នៅក្នុងឧស្សាហកម្មអគ្គិសនីសកលភាវូបនីយកម្មនាពេលបច្ចុប្បន្ននេះ។ នៅពេលដែលគម្រោងលាតសន្ធឹងទ្វីប និងខ្សែសង្វាក់ផ្គត់ផ្គង់ឆ្លងកាត់ព្រំដែន ភាពខុសគ្នារវាងស្តង់ដារ NEMA (សមាគមអ្នកផលិតអគ្គិសនីជាតិ) និង IEC (គណៈកម្មការអេឡិចត្រូតបច្ចេកទេសអន្តរជាតិ) ក្លាយជាច្រើនជាងការសិក្សា—វាប៉ះពាល់ដោយផ្ទាល់ទៅលើការជ្រើសរើសឧបករណ៍ ការអនុលោមតាមបទប្បញ្ញត្តិ និងថវិកាគម្រោង។.
ការយល់ដឹងពីភាពខុសគ្នាទាំងនេះគឺចាំបាច់សម្រាប់វិស្វករអគ្គិសនី អ្នកសាងសង់បន្ទះ និងអ្នកគ្រប់គ្រងគម្រោងដែលធ្វើការលើគម្រោងអន្តរជាតិ ឬជ្រើសរើសឧបករណ៍សម្រាប់កន្លែងដែលមានប្រតិបត្តិការសកល។ មគ្គុទ្ទេសក៍នេះបញ្ជាក់ឱ្យច្បាស់អំពីភាពខុសគ្នានៃបច្ចេកទេស និងបទប្បញ្ញត្តិរវាងមជ្ឈមណ្ឌលផ្ទុក និងបន្ទះចែកចាយ ដោយជួយអ្នកបញ្ជាក់ឧបករណ៍ត្រឹមត្រូវសម្រាប់តម្រូវការជាក់លាក់របស់អ្នក។.
ពាក្យបច្ចេកទេសមានសារៈសំខាន់ – មជ្ឈមណ្ឌលផ្ទុកទល់នឹងបន្ទះចែកចាយ
ពាក្យ “មជ្ឈមណ្ឌលផ្ទុក” និង “បន្ទះចែកចាយ” ជារឿយៗលេចឡើងផ្លាស់ប្តូរគ្នាទៅវិញទៅមក ប៉ុន្តែពួកវាឆ្លុះបញ្ចាំងពីប្រពៃណីបទប្បញ្ញត្តិខុសគ្នាដែលបានវិវត្តនៅលើទ្វីបផ្សេងៗគ្នា។.
មួយ មជ្ឈមណ្ឌលផ្ទុក គឺជាពាក្យអាមេរិកខាងជើងសម្រាប់បន្ទះអគ្គិសនីលំនៅដ្ឋាន ឬពាណិជ្ជកម្មខ្នាតតូច ដែលចែកចាយថាមពលអគ្គិសនីដែលចូលមកសៀគ្វីសាខានីមួយៗ។ ពាក្យនេះមានដើមកំណើតមកពីស្តង់ដារ NEMA ហើយត្រូវបានបង្កប់យ៉ាងជ្រៅនៅក្នុង UL 67 (ស្តង់ដារសម្រាប់បន្ទះ) និងក្រមអគ្គិសនីជាតិ (NEC)។ មជ្ឈមណ្ឌលផ្ទុកជាធម្មតាផ្តល់សេវាប្រព័ន្ធ 120/240V ដំណាក់កាលតែមួយ ហើយប្រើឧបករណ៍បំបែកសៀគ្វីដោតភ្ជាប់ដែលបានម៉ោននៅលើរបារឡានក្រុងអាលុយមីញ៉ូម ឬទង់ដែង។.
បន្ទះចែកចាយ តំណាងឱ្យពាក្យ IEC សម្រាប់ឧបករណ៍មុខងារដូចគ្នា។ គ្រប់គ្រងជាចម្បងដោយ IEC 61439-3 (បន្ទះចែកចាយដែលមានបំណងធ្វើប្រតិបត្តិការដោយមនុស្សសាមញ្ញ) ការផ្គុំទាំងនេះបម្រើគោលបំណងដូចគ្នាបេះបិទ ប៉ុន្តែធ្វើតាមវិធីសាស្ត្រផ្ទៀងផ្ទាត់ការរចនា និងលក្ខណៈវិនិច្ឆ័យការអនុវត្តខុសគ្នា។ ក្របខ័ណ្ឌ IEC ប្រើអក្សរកាត់ “DBO” (បន្ទះចែកចាយសម្រាប់មនុស្សសាមញ្ញ) ដើម្បីបែងចែកអង្គភាពអ្នកប្រើប្រាស់ពីឧបករណ៍ប្តូរឧស្សាហកម្ម។.
ការបំបែកពាក្យបច្ចេកទេសមានដើមកំណើតមកពីការអភិវឌ្ឍន៍បទប្បញ្ញត្តិស្របគ្នា។ NEMA បានបង្កើតឡើងនៅឆ្នាំ 1926 ដើម្បីធ្វើស្តង់ដារការផលិតអគ្គិសនីនៅអាមេរិកខាងជើង ខណៈពេលដែល IEC បានលេចចេញជារូបរាងនៅឆ្នាំ 1906 ជាស្ថាប័នស្តង់ដារអន្តរជាតិដែលដឹកនាំដោយអឺរ៉ុប។ អស់រយៈពេលជាច្រើនទសវត្សរ៍ ស្ថាប័នទាំងនេះបានដំណើរការដោយឯករាជ្យ ដោយបង្កើតវាក្យសព្ទបច្ចេកទេសខុសគ្នាដែលនៅតែបន្តរហូតមកដល់សព្វថ្ងៃនេះ។.
ពីទស្សនៈមុខងារ ឧបករណ៍ទាំងពីរអនុវត្តភារកិច្ចសំខាន់ៗដូចគ្នា៖ ទទួលថាមពលអគ្គិសនីដែលចូលមក ចែកវាទៅជាសៀគ្វីសាខា និងផ្តល់ការការពារលើសចរន្តសម្រាប់សៀគ្វីនីមួយៗ។ ទោះជាយ៉ាងណាក៏ដោយ ក្របខ័ណ្ឌបទប្បញ្ញត្តិដែលគ្រប់គ្រងការរចនា ការធ្វើតេស្ត និងការដំឡើងរបស់ពួកគេខុសគ្នាយ៉ាងខ្លាំង។.
តារាងទី 1៖ ការប្រៀបធៀបពាក្យបច្ចេកទេសឆ្លងតាមស្តង់ដារ
| NEMA/អាមេរិកខាងជើង | IEC/អន្តរជាតិ | ការពិពណ៌នាអំពីមុខងារ |
|---|---|---|
| មជ្ឈមណ្ឌលផ្ទុក | បន្ទះចែកចាយ (DBO) | បន្ទះលំនៅដ្ឋាន/ពាណិជ្ជកម្មខ្នាតតូច |
| បន្ទះក្តារ | បន្ទះចែកចាយ/ការផ្គុំបន្ទះប្តូរ | បន្ទះពាណិជ្ជកម្ម/ឧស្សាហកម្ម |
| អ្នកបំបែកមេ | ឧបករណ៍ការពារសំខាន់ | ការការពារលើសចរន្តបឋម |
| ឧបករណ៍បំបែកសាខា | ឧបករណ៍ការពារសៀគ្វីចេញ | ការការពារសៀគ្វីបុគ្គល |
| បារ៍ (Bus Bar) | Busbar/របារចែកចាយសំខាន់ | ចំហាយចែកចាយចរន្ត |
| ការវាយតម្លៃ AIC | ការវាយតម្លៃ Icw/Ipk | សមត្ថភាពទប់ទល់នឹងសៀគ្វីខ្លី |
ស្តង់ដារ NEMA – វិធីសាស្រ្តអាមេរិកខាងជើងចំពោះមជ្ឈមណ្ឌលផ្ទុក
សមាគមអ្នកផលិតអគ្គិសនីជាតិ (NEMA) កំណត់ស្តង់ដារទូលំទូលាយសម្រាប់ឧបករណ៍អគ្គិសនីដែលប្រើជាចម្បងនៅសហរដ្ឋអាមេរិក កាណាដា និងផ្នែកខ្លះនៃអាមេរិកឡាទីន។ បង្កើតឡើងក្នុងឆ្នាំ 1926 វិធីសាស្រ្តរបស់ NEMA ផ្តោតលើសំណង់រឹងមាំ កត្តាសុវត្ថិភាពដែលបានសាងសង់រួច និងភាពងាយស្រួលនៃការជ្រើសរើស ដែលជាគោលការណ៍ដែលបានបង្កើតការរចនាមជ្ឈមណ្ឌលផ្ទុកទំនើប។.
UL 67 និងតម្រូវការ NEMA PB1
មជ្ឈមណ្ឌលផ្ទុកដែលផលិតសម្រាប់ទីផ្សារអាមេរិកខាងជើងត្រូវតែអនុលោមតាម UL 67 (បន្ទះ) ដែលបង្កើតតម្រូវការសំណង់ ការអនុវត្ត និងសុវត្ថិភាព។ ស្តង់ដារ NEMA PB1 បំពេញបន្ថែម UL 67 ជាមួយនឹងគោលការណ៍ណែនាំបន្ថែមសម្រាប់បន្ទះប្តូរវ៉ុលទាប និងបន្ទះដែលមានអត្រា 600V និងខាងក្រោម។.
ស្តង់ដារទាំងនេះតម្រូវឱ្យមានលក្ខណៈពិសេសនៃការសាងសង់ជាក់លាក់ រួមទាំងការរចនាផ្នែកខាងមុខ (គ្មានផ្នែកផ្ទាល់ដែលលាតត្រដាងនៅពេលដែលទ្វារត្រូវបានបិទ) ការផ្តល់ចំណងសំខាន់ និងដែនកំណត់នៃការកើនឡើងសីតុណ្ហភាព។ ការកែប្រែឆ្នាំ 2017 ចំពោះ UL 67 បានបន្ថែមតម្រូវការច្រកចូលសេវាកម្ម ដោយតម្រូវឱ្យមានរបាំងការពារប្រឆាំងនឹងការប៉ះដោយអចេតនាជាមួយផ្នែកដែលមានថាមពលនៅក្នុងបន្ទះឧបករណ៍បំបែកសំខាន់។.
លក្ខណៈបច្ចេកទេសមជ្ឈមណ្ឌលផ្ទុក NEMA ធម្មតា
មជ្ឈមណ្ឌលផ្ទុក NEMA បម្រើប្រព័ន្ធវ៉ុលដែលចាប់ពីការដំឡើងលំនៅដ្ឋានដំណាក់កាលតែមួយ 120/240V ដល់កម្មវិធីពាណិជ្ជកម្មបីដំណាក់កាល 480V ។ មជ្ឈមណ្ឌលផ្ទុកលំនៅដ្ឋានជាធម្មតាមានចាប់ពី 100A ដល់ 200A ការវាយតម្លៃឧបករណ៍បំបែកសំខាន់ ខណៈដែលបន្ទះពាណិជ្ជកម្មអាចដោះស្រាយបានរហូតដល់ 1200A ជាមួយនឹងរបារឡានក្រុងដែលមានទំហំសមស្រប។.
ការវាយតម្លៃសៀគ្វីខ្លីប្រើរង្វាស់ AIC (សមត្ថភាពរំខាន Amperes) ជាមួយនឹងមជ្ឈមណ្ឌលផ្ទុកលំនៅដ្ឋានទូទៅដែលមានអត្រា 10,000 AIC ឬ 22,000 AIC ។ បន្ទះឧស្សាហកម្មអាចត្រូវការការវាយតម្លៃ 42,000 AIC ឬ 65,000 AIC សម្រាប់ការដំឡើងនៅជិតឧបករណ៍បំលែងឧបករណ៍ប្រើប្រាស់ ឬម៉ាស៊ីនភ្លើងធំៗ។.
ទស្សនវិជ្ជាការរចនា៖ ភាពរឹងមាំ និងរឹមសុវត្ថិភាព
ទស្សនវិជ្ជាការរចនារបស់ NEMA រួមបញ្ចូលកត្តាសុវត្ថិភាពយ៉ាងសំខាន់។ មជ្ឈមណ្ឌលផ្ទុកត្រូវបានរចនាឡើងដើម្បីដំណើរការដោយភាពជឿជាក់ក្រោមបន្ទុកបន្តបន្ទាប់ ខណៈពេលដែលរក្សាបាននូវកន្លែងកម្ដៅសំខាន់។ វិធីសាស្រ្តនេះផ្តល់អាទិភាពដល់ភាពធន់រយៈពេលវែងលើប្រសិទ្ធភាពទំហំ ឬតម្លៃដំបូង។.
ឧបករណ៍បំបែកសៀគ្វីម៉ោនទៅរបារឡានក្រុងដោយប្រើការតភ្ជាប់ដោតភ្ជាប់ ឬប៊ូឡុង។ ឧបករណ៍បំបែកដោតភ្ជាប់គ្របដណ្ដប់លើកម្មវិធីលំនៅដ្ឋាន ដោយផ្តល់នូវការដំឡើង និងការជំនួសរហ័ស។ ឧបករណ៍បំបែកប៊ូឡុងផ្តល់នូវការតភ្ជាប់មេកានិច និងអគ្គិសនីដែលមានសុវត្ថិភាពជាងមុនសម្រាប់ការដំឡើងពាណិជ្ជកម្ម និងឧស្សាហកម្ម ដែលរំញ័រ ឬចរន្តកំហុសខ្ពស់គឺជាកង្វល់។.
ប្រភេទស្រោម NEMA
ស្រោមមជ្ឈមណ្ឌលផ្ទុកធ្វើតាមស្តង់ដារ NEMA 250 ដែលកំណត់កម្រិតការពារប្រឆាំងនឹងលក្ខខណ្ឌបរិស្ថាន៖
- ប្រភេទទី 1៖ ការប្រើប្រាស់ក្នុងផ្ទះ ការការពារទូទៅប្រឆាំងនឹងធូលី និងការប៉ះដោយចៃដន្យ
- ប្រភេទ 3R៖ ការប្រើប្រាស់ក្រៅ ការការពារទឹកភ្លៀងជាមួយនឹងការផ្តល់លូ
- ប្រភេទ 4X៖ ក្នុងផ្ទះ/ក្រៅ ការការពារធន់នឹងការ corrosion (ជាធម្មតាដែកអ៊ីណុក ឬ fiberglass) ការការពារប្រឆាំងនឹងទឹកដែលដឹកនាំដោយទុយោ
តារាងទី 2៖ លក្ខណៈបច្ចេកទេសមជ្ឈមណ្ឌលផ្ទុក NEMA ទូទៅ
| ប៉ារ៉ាម៉ែត្រ | ជួរលំនៅដ្ឋាន | ជួរពាណិជ្ជកម្ម/ឧស្សាហកម្ម |
|---|---|---|
| វ៉ុល | 120/240V 1-phase | 208Y/120V ឬ 480Y/277V 3-phase |
| ការវាយតម្លៃឧបករណ៍បំបែកសំខាន់ | 100A – 225A | 225A – 1200A |
| ការវាយតម្លៃសៀគ្វីខ្លី | 10kA – 22kA AIC | 22kA – 65kA AIC |
| សម្ភារៈឡានក្រុង | អាលុយមីញ៉ូម (ស្រោបសំណប៉ាហាំង) ឬទង់ដែង | ទង់ដែង (ស្រោបប្រាក់) |
| ប្រភេទឧបករណ៍បំបែក | ដោតភ្ជាប់ | ដោតភ្ជាប់ ឬប៊ូឡុង |
| ស្រោមស្តង់ដារ | NEMA ប្រភេទ 1 | NEMA Type 1, 3R, 12 |
| ស្តង់ដារគ្រប់គ្រង | UL 67, NEMA PB1, NEC Article 408 | UL 67, NEMA PB1, UL 891 |
ស្តង់ដារ IEC – ក្របខ័ណ្ឌសកលសម្រាប់បន្ទះចែកចាយ
គណៈកម្មាធិការអេឡិចត្រូតបច្ចេកទេសអន្តរជាតិ (IEC) ផ្តល់នូវក្របខ័ណ្ឌបច្ចេកទេសសម្រាប់ឧបករណ៍អគ្គិសនីដែលប្រើប្រាស់នៅទូទាំងទ្វីបអឺរ៉ុប អាស៊ី អាហ្រ្វិក មជ្ឈិមបូព៌ា និងកាន់តែខ្លាំងឡើងនៅក្នុងគម្រោងពហុជាតិសកលទូទាំងពិភពលោក។ បង្កើតឡើងក្នុងឆ្នាំ 1906 វិធីសាស្រ្តរបស់ IEC ផ្តោតលើការផ្ទៀងផ្ទាត់ផ្អែកលើដំណើរការ និងភាពបត់បែននៃការរចនាក្នុងប៉ារ៉ាម៉ែត្រសុវត្ថិភាពដែលបានកំណត់។.
ស៊េរី IEC 61439: មូលដ្ឋានគ្រឹះ
បន្ទះចែកចាយស្ថិតនៅក្រោមស៊េរី IEC 61439 ដែលបានជំនួសស្តង់ដារ IEC 60439 ចាស់ជាងក្នុងឆ្នាំ 2009។ ក្របខ័ណ្ឌដ៏ទូលំទូលាយនេះមានផ្នែកជាច្រើនដែលដោះស្រាយប្រភេទការផ្គុំផ្សេងៗគ្នា។.
IEC 61439-1 បង្កើតច្បាប់ទូទៅដែលអាចអនុវត្តបានចំពោះឧបករណ៍ប្តូរ និងឧបករណ៍បញ្ជាវ៉ុលទាបទាំងអស់ រួមទាំងនិយមន័យ តម្រូវការផ្ទៀងផ្ទាត់ និងស្តង់ដារសាងសង់។ ឯកសារនេះកំណត់គោលគំនិតជាមូលដ្ឋានដូចជា ចរន្តដែលបានវាយតម្លៃ (InA សម្រាប់ការផ្គុំ, Inc សម្រាប់សៀគ្វី), វ៉ុលដែលបានវាយតម្លៃ និងនីតិវិធីផ្ទៀងផ្ទាត់ការរចនា។.
IEC 61439-3 សំដៅជាពិសេសទៅលើ “បន្ទះចែកចាយដែលមានបំណងធ្វើប្រតិបត្តិការដោយមនុស្សសាមញ្ញ (DBO)” ដែលគ្របដណ្តប់លើអង្គភាពអ្នកប្រើប្រាស់លំនៅដ្ឋាន និងបន្ទះចែកចាយពាណិជ្ជកម្មស្រាល។ ស្តង់ដារនេះកំណត់ឧបករណ៍ដែលប្រៀបធៀបដោយផ្ទាល់ទៅនឹងមជ្ឈមណ្ឌលផ្ទុក NEMA ។.
ប៉ារ៉ាម៉ែត្របច្ចេកទេសសំខាន់ៗ ក្រោម IEC 61439-3
បន្ទះចែកចាយដែលគ្រប់គ្រងដោយ IEC 61439-3 មានដែនកំណត់ប្រតិបត្តិការជាក់លាក់៖
- វ៉ុលបន្ទាប់បន្សំទៅដី៖ មិនលើសពី 300V AC (យោងតាមតារាង G.1 នៃ IEC 61439-1:2020)
- Inc (ចរន្តដែលបានវាយតម្លៃសៀគ្វី)៖ មិនលើសពី 125A សម្រាប់សៀគ្វីចេញ
- InA (ចរន្តដែលបានវាយតម្លៃការផ្គុំ)៖ មិនលើសពី 250A សម្រាប់ការផ្គុំពេញលេញ
- ប្រេកង់៖ ជាធម្មតា 50 Hz (ទោះបីជាកម្មវិធី 60 Hz ត្រូវបានគ្របដណ្តប់ក៏ដោយ)
ប៉ារ៉ាម៉ែត្រទាំងនេះកំណត់ DBOs ជាឧបករណ៍សម្រាប់កម្មវិធីមិនមែនឧស្សាហកម្ម ដែលមនុស្សសាមញ្ញ (ម្ចាស់ផ្ទះ អ្នកធ្វើការការិយាល័យ) អាចដំណើរការកុងតាក់ ឬជំនួសហ្វុយស៊ីបដោយគ្មានការបណ្តុះបណ្តាលអគ្គិសនីឯកទេស។.
ការផ្ទៀងផ្ទាត់ការរចនាផ្អែកលើដំណើរការ
IEC 61439 ណែនាំវិធីសាស្រ្តផ្អែកលើដំណើរការខុសគ្នាជាមូលដ្ឋានពីតម្រូវការតាមវេជ្ជបញ្ជារបស់ NEMA ។ ក្រុមហ៊ុនផលិតត្រូវតែផ្ទៀងផ្ទាត់ការរចនាដោយ៖
- ការធ្វើតេស្តប្រភេទ៖ ការធ្វើតេស្តយ៉ាងទូលំទូលាយនៃការរចនាការផ្គុំតំណាង រួមទាំងការផ្ទៀងផ្ទាត់ការកើនឡើងសីតុណ្ហភាព ការធ្វើតេស្តសៀគ្វីខ្លី លក្ខណៈសម្បត្តិ dielectric និងប្រតិបត្តិការមេកានិច។ នៅពេលដែលបានធ្វើតេស្តប្រភេទ ការរចនាក្លាយជា “ការផ្គុំដែលបានផ្ទៀងផ្ទាត់” ។”
- ការធ្វើតេស្តជាប្រចាំ៖ គ្រប់អង្គភាពដែលបានផលិតទាំងអស់ឆ្លងកាត់ការផ្ទៀងផ្ទាត់ជាមូលដ្ឋាន រួមទាំងការធ្វើតេស្ត dielectric និងការត្រួតពិនិត្យប្រតិបត្តិការ ប៉ុន្តែមិនមែនឈុតធ្វើតេស្តប្រភេទពេញលេញនោះទេ។.
- ការផ្ទៀងផ្ទាត់ការរចនាដោយការប្រៀបធៀប៖ អ្នកសាងសង់បន្ទះអាចសាងសង់ការផ្គុំដោយប្រើប្រព័ន្ធដែលបានផ្ទៀងផ្ទាត់ពីក្រុមហ៊ុនផលិតដើមដោយមិនចាំបាច់ធ្វើតេស្តប្រភេទម្តងទៀតទេ ដោយផ្តល់ថាពួកគេធ្វើតាមលក្ខណៈបច្ចេកទេសរបស់អ្នកផលិតប្រព័ន្ធយ៉ាងពិតប្រាកដ។.
វិធីសាស្រ្តនេះអនុញ្ញាតឱ្យមានភាពបត់បែននៃការរចនាកាន់តែខ្លាំង ខណៈពេលដែលរក្សាសុវត្ថិភាពតាមរយៈការផ្ទៀងផ្ទាត់ដំបូងយ៉ាងម៉ត់ចត់។ ទោះជាយ៉ាងណាក៏ដោយ វាដាក់ទំនួលខុសត្រូវយ៉ាងសំខាន់លើក្រុមហ៊ុនផលិតក្នុងការរក្សាឯកសារដែលបញ្ជាក់ពីការអនុលោមតាម។.
IP Ratings ជំនួស NEMA Types
ជំនួសឱ្យប្រភេទ enclosure NEMA, IEC ប្រើប្រព័ន្ធ IP (Ingress Protection) ដែលបានកំណត់ក្នុង IEC 60529 ។ IP ratings មានពីរខ្ទង់៖ ខ្ទង់ទីមួយបង្ហាញពីការការពារភាគល្អិតរឹង ខ្ទង់ទីពីរបង្ហាញពីការការពារការជ្រាបចូលរាវ។.
ការវាយតម្លៃទូទៅសម្រាប់បន្ទះចែកចាយ៖
- IP40: ការការពារប្រឆាំងនឹងវត្ថុរឹង >1mm គ្មានការការពាររាវ (កម្មវិធីក្នុងផ្ទះ)
- IP54: ការពារធូលី ការពារប្រឆាំងនឹងការខ្ទាតទឹក (ឧស្សាហកម្មស្រាល)
- IP65៖ ធន់នឹងធូលី ការពារប្រឆាំងនឹងយន្តហោះទឹក (បរិស្ថានខាងក្រៅ ឬបរិស្ថានអាក្រក់)
តារាងទី 3: ប៉ារ៉ាម៉ែត្រសំខាន់ៗនៃបន្ទះចែកចាយ IEC 61439
| ប៉ារ៉ាម៉ែត្រ | លក្ខណៈបច្ចេកទេស IEC 61439-3 (DBO) | កំណត់ចំណាំ |
|---|---|---|
| វ៉ុលបន្ទាប់បន្សំទៅដី | ≤300V AC | លំនៅដ្ឋាន និងពាណិជ្ជកម្មស្រាល |
| Inc (ចរន្តដែលបានវាយតម្លៃសៀគ្វី) | ≤125A | សៀគ្វីចេញនីមួយៗ |
| InA (ចរន្តដែលបានវាយតម្លៃការផ្គុំ) | ≤250A | ការផ្គត់ផ្គង់ចូលសំខាន់ |
| ប្រេកង់ | ជាធម្មតា 50 Hz | កម្មវិធី 60 Hz ត្រូវបានគ្របដណ្តប់ |
| ការវាយតម្លៃ IP | IP2X អប្បបរមា (IP40-IP54 ធម្មតា) | ការវាយតម្លៃខ្ពស់ជាងសម្រាប់ការប្រើប្រាស់ក្រៅ |
| ឧបករណ៍ការពារ | MCB, RCCB, RCBO ក្នុងមួយ IEC 60898, 61008, 61009 | ចំណុចប្រទាក់សមាសភាគស្តង់ដារ |
| វិធីសាស្ត្រផ្ទៀងផ្ទាត់ | ការធ្វើតេស្តប្រភេទ + ការធ្វើតេស្តជាប្រចាំ | ឬការផ្ទៀងផ្ទាត់ដោយការប្រៀបធៀប |
| ស្តង់ដារគ្រប់គ្រង | IEC 61439-1, IEC 61439-3 | ផ្នែកទី 1: ច្បាប់ទូទៅ, ផ្នែកទី 3: DBO ជាក់លាក់ |
ភាពខុសគ្នាបច្ចេកទេសសំខាន់ៗ៖ ការប្រៀបធៀបលម្អិត
ខណៈពេលដែលមជ្ឈមណ្ឌលផ្ទុក និងបន្ទះចែកចាយបម្រើគោលបំណងមុខងារដូចគ្នា ស្តង់ដារជាមូលដ្ឋានរបស់ពួកគេបង្កើតភាពខុសគ្នាបច្ចេកទេសដែលមានអត្ថន័យដែលប៉ះពាល់ដល់លក្ខណៈបច្ចេកទេស ការដំឡើង និងប្រតិបត្តិការ។.

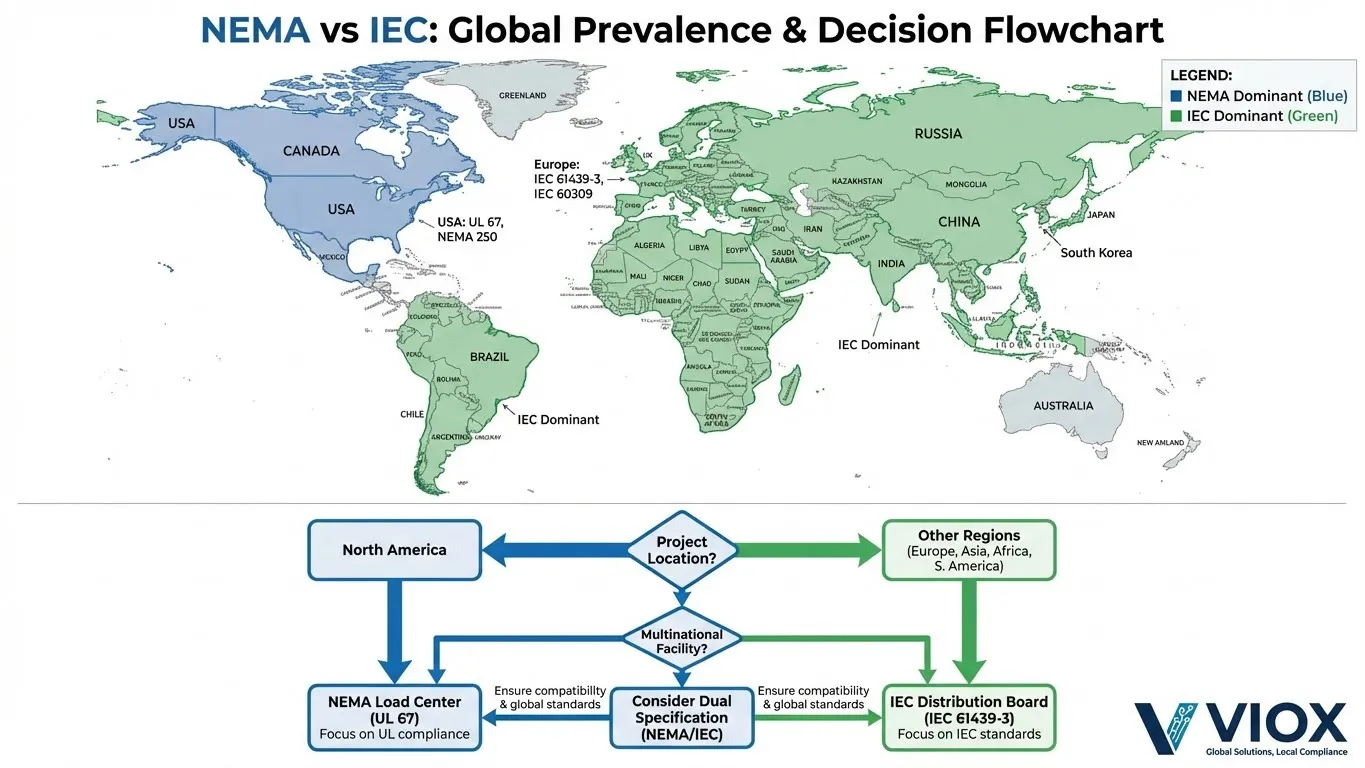

ស្ថាប័នស្តង់ដារ និងការរីករាលដាលតាមភូមិសាស្ត្រ
ស្តង់ដារ NEMA គ្របដណ្តប់លើអាមេរិកខាងជើង (សហរដ្ឋអាមេរិក កាណាដា ផ្នែកខ្លះនៃប្រទេសម៉ិកស៊ិក) និងប្រទេសដែលមានទំនាក់ទំនងហេដ្ឋារចនាសម្ព័ន្ធអគ្គិសនីរបស់សហរដ្ឋអាមេរិកជាប្រវត្តិសាស្ត្រ។ ស្តង់ដារ IEC គ្រប់គ្រងការដំឡើងជាសកលភាគច្រើន រួមទាំងទ្វីបអឺរ៉ុប អាស៊ី អាហ្រ្វិក មជ្ឈិមបូព៌ា និងអាមេរិកឡាទីនទាំងអស់នៅខាងក្រៅតំបន់ NEMA ។.
ការបំបែកតាមភូមិសាស្ត្រនេះបង្កើតបញ្ហាជាក់ស្តែង។ គ្រឿងបរិក្ខារដែលត្រូវបានរចនាឡើងតាមស្តង់ដារ NEMA មិនអាចទទួលយកឧបករណ៍ IEC បានយ៉ាងងាយស្រួលដោយគ្មានការយល់ព្រមពីបទប្បញ្ញត្តិទេ ហើយផ្ទុយទៅវិញ។ គម្រោងដែលគ្របដណ្តប់លើប្រទេសជាច្រើនតែងតែត្រូវការលក្ខណៈបច្ចេកទេសស្របគ្នាដើម្បីសម្របសម្រួលក្របខ័ណ្ឌទាំងពីរ។.
ការពិចារណាអំពីវ៉ុល និងប្រេកង់
ប្រព័ន្ធអាមេរិកខាងជើងជាធម្មតាដំណើរការនៅ 60 Hz ជាមួយនឹងវ៉ុលទូទៅនៃ 120/240V ដំណាក់កាលតែមួយ ឬ 208Y/120V និង 480Y/277V បីដំណាក់កាល។ តំបន់ IEC ភាគច្រើនប្រើប្រព័ន្ធ 50 Hz ជាមួយនឹង 230V ដំណាក់កាលតែមួយ (ដំណាក់កាលទៅអព្យាក្រឹតពីប្រព័ន្ធ wye បីដំណាក់កាល 400V) ។.
ភាពខុសគ្នាជាមូលដ្ឋានទាំងនេះលាតសន្ធឹងហួសពីបន្ទះចែកចាយខ្លួនឯង—ពួកវាប៉ះពាល់ដល់បន្ទុកដែលបានភ្ជាប់ ល្បឿនម៉ូទ័រ ការជ្រើសរើសឧបករណ៍បំលែង និងការពិចារណាអំពីភាពសុខដុម។ គ្រាន់តែជំនួសបន្ទះចែកចាយដោយមិនដោះស្រាយប្រេកង់ប្រព័ន្ធបង្កើតបញ្ហាប្រតិបត្តិការ។.
ទស្សនវិជ្ជានៃការវាយតម្លៃបច្ចុប្បន្ន
មជ្ឈមណ្ឌលផ្ទុក NEMA រួមបញ្ចូលកត្តាសេវាកម្ម—សមត្ថភាពក្នុងការដំណើរការជាបន្តបន្ទាប់នៅ 100% នៃចរន្តដែលបានវាយតម្លៃជាមួយនឹងរឹមកម្ដៅយ៉ាងសំខាន់។ វិធីសាស្រ្តអភិរក្សនិយមនេះមានន័យថាមជ្ឈមណ្ឌលផ្ទុក 200A អាចដោះស្រាយ 200A យ៉ាងគួរឱ្យទុកចិត្តជាបន្តបន្ទាប់ដោយមិនចាំបាច់កាត់បន្ថយ។.
បន្ទះចែកចាយ IEC វាយតម្លៃសមាសធាតុឱ្យកាន់តែច្បាស់ទៅនឹងសមត្ថភាពដែលបានសាកល្បងរបស់ពួកគេ ដោយប្រើប្រភេទប្រើប្រាស់ដើម្បីផ្គូផ្គងឧបករណ៍ទៅនឹងកម្មវិធីជាក់លាក់។ DBO ដែលត្រូវបានវាយតម្លៃនៅ 250A InA ដំណើរការនៅកម្រិតនោះក្រោមលក្ខខណ្ឌដែលបានកំណត់ ជាមួយនឹងបន្ទុកលើសពីធម្មជាតិតិចជាងឧបករណ៍ NEMA ដែលអាចប្រៀបធៀបបាន។.

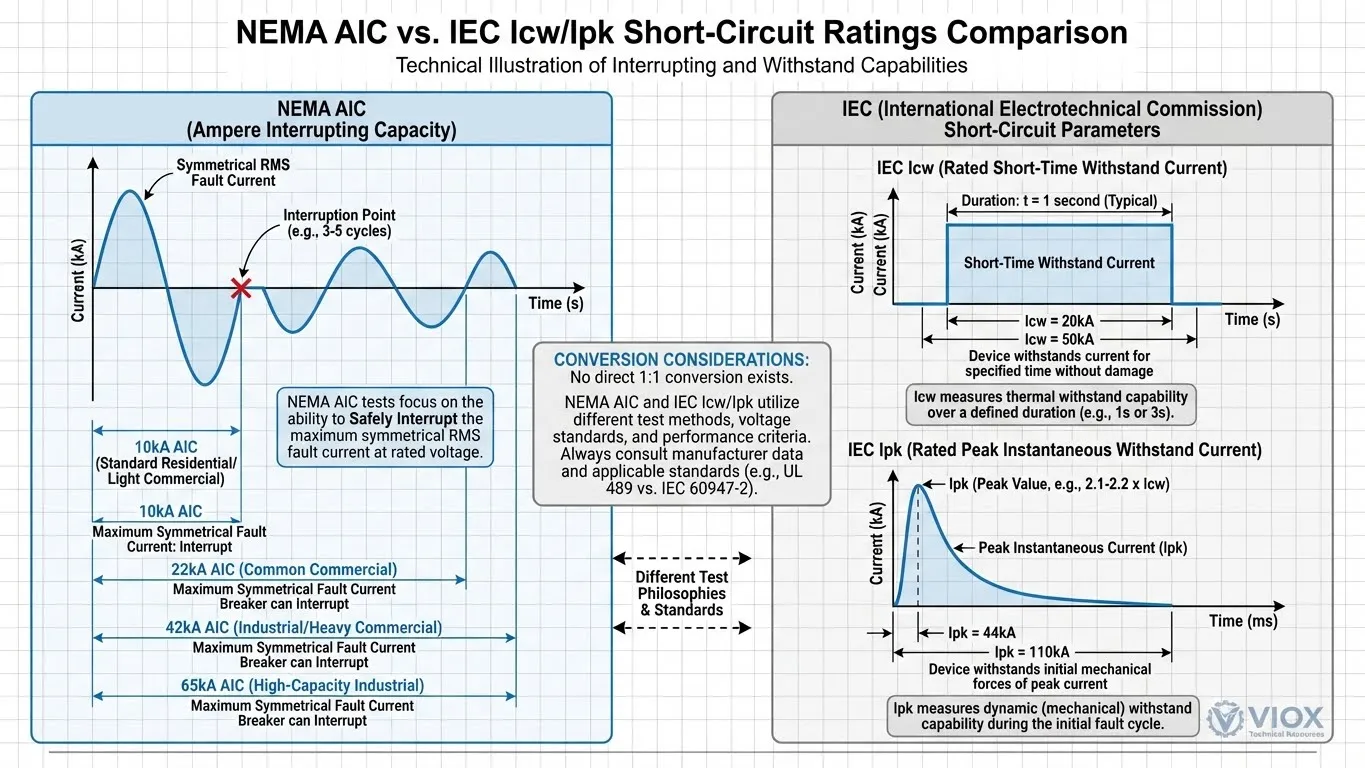

លក្ខណៈវិនិច្ឆ័យនៃដំណើរការសៀគ្វីខ្លី
NEMA ប្រើប្រាស់កម្រិត AIC (សមត្ថភាពរំខានអំពែរ) ជាទូទៅ 10kA, 22kA, 42kA ឬ 65kA សម្រាប់មជ្ឈមណ្ឌលផ្ទុក។ លេខតែមួយនេះតំណាងឱ្យចរន្តកំហុសអតិបរមាដែលការផ្គុំអាចរំខាន និងសម្អាតដោយសុវត្ថិភាព។.
IEC ប្រើប្រាស់ប៉ារ៉ាម៉ែត្រសៀគ្វីខ្លីច្រើន៖
- Icw (ចរន្តទប់ទល់រយៈពេលខ្លីដែលបានវាយតម្លៃ)៖ កម្រិតចរន្តដែលការផ្គុំអាចទប់ទល់បានសម្រាប់រយៈពេលដែលបានបញ្ជាក់ (ជាធម្មតា 1 វិនាទី)
- Ipk (ចរន្តទប់ទល់កំពូលដែលបានវាយតម្លៃ)៖ ចរន្តកំពូលបន្ទាន់អតិបរមាក្នុងអំឡុងពេលមានកំហុស
- Icc (ចរន្តសៀគ្វីខ្លីតាមលក្ខខណ្ឌ)៖ ការការពារសៀគ្វីខ្លីដែលសម្របសម្រួលជាមួយឧបករណ៍ខាងលើជាក់លាក់
វិធីសាស្រ្តប៉ារ៉ាម៉ែត្រច្រើននេះផ្តល់នូវព័ត៌មានលម្អិតបន្ថែមទៀតអំពីដំណើរការកំហុស ប៉ុន្តែតម្រូវឱ្យមានការវិភាគកាន់តែទំនើបក្នុងអំឡុងពេលបញ្ជាក់។.
ទស្សនវិជ្ជានៃការការពារស្រោម
កម្រិតប្រភេទ NEMA (1, 3R, 4X, 12) ពិពណ៌នាអំពីដំណើរការស្រោមពេញលេញប្រឆាំងនឹងគ្រោះថ្នាក់បរិស្ថានតាមរយៈប្រភេទធំទូលាយ។ វិស្វករដែលបញ្ជាក់ “NEMA 3R” ដឹងថាស្រោមផ្តល់នូវការការពារទឹកភ្លៀងនៅខាងក្រៅដោយមិនចាំបាច់មានការវិភាគលម្អិត។.
កម្រិត IP របស់ IEC ផ្តល់នូវការបញ្ជាក់លម្អិតបន្ថែមទៀត។ ស្រោម IP54 ផ្តល់នូវការការពារធូលី (5) និងការការពារការជ្រាបទឹក (4) ដែលអនុញ្ញាតឱ្យមានការផ្គូផ្គងត្រឹមត្រូវទៅនឹងលក្ខខណ្ឌបរិស្ថាន។ ទោះជាយ៉ាងណាក៏ដោយ កម្រិត IP មិនដោះស្រាយភាពធន់នឹងការ corrosion ការការពារផលប៉ះពាល់ ឬកត្តាផ្សេងទៀតដែលគ្របដណ្តប់ដោយប្រភេទ NEMA ដែលអាចតម្រូវឱ្យមានការបញ្ជាក់បន្ថែម។.
វិធីសាស្រ្តផ្ទៀងផ្ទាត់ និងអនុលោមភាព
NEMA អនុវត្តតាមវិធីសាស្រ្តតាមវេជ្ជបញ្ជា—ស្តង់ដារកំណត់តម្រូវការសំណង់ សម្ភារៈ និងនីតិវិធីសាកល្បងជាក់លាក់ដែលក្រុមហ៊ុនផលិតត្រូវអនុវត្តតាម។ ការអនុលោមតាមមានន័យថាការបំពេញតាមលក្ខណៈវិនិច្ឆ័យដែលបានកំណត់។.
IEC ប្រើប្រាស់ការផ្ទៀងផ្ទាត់ផ្អែកលើដំណើរការ—ស្តង់ដារកំណត់កម្រិតដំណើរការដែលត្រូវការ ប៉ុន្តែអនុញ្ញាតឱ្យក្រុមហ៊ុនផលិតមានភាពបត់បែនក្នុងការសម្រេចបាននូវកម្រិតទាំងនោះ។ ការធ្វើតេស្តប្រភេទបង្ហាញពីភាពគ្រប់គ្រាន់នៃការរចនា; ការធ្វើតេស្តជាប្រចាំបន្តធានានូវភាពស៊ីសង្វាក់គ្នា។ វិធីសាស្រ្តនេះលើកទឹកចិត្តដល់ការច្នៃប្រឌិត ប៉ុន្តែទាមទារឯកសារយ៉ាងម៉ត់ចត់។.
តារាងទី 4៖ មជ្ឈមណ្ឌលផ្ទុក NEMA ទល់នឹងក្តារចែកចាយ IEC – ម៉ាទ្រីសប្រៀបធៀបបច្ចេកទេស
| ទិដ្ឋភាព | មជ្ឈមណ្ឌលផ្ទុក NEMA | ក្តារចែកចាយ IEC |
|---|---|---|
| ស្តង់ដារចម្បង | UL 67, NEMA PB1 | IEC 61439-1, IEC 61439-3 |
| ការប្រើប្រាស់ភូមិសាស្ត្រ | អាមេរិកខាងជើង ផ្នែកខ្លះនៃអាមេរិកឡាទីន | អឺរ៉ុប អាស៊ី អាហ្រ្វិក មជ្ឈិមបូព៌ា ទូទាំងពិភពលោក |
| វ៉ុលធម្មតា | 120/240V (1φ), 208Y/120V, 480Y/277V (3φ) | 230V (1φ), 400Y/230V (3φ) |
| ប្រេកង់ | 60 ហឺត | 50 Hz (គ្របដណ្តប់ 60 Hz) |
| ជួរចរន្តលំនៅដ្ឋាន | 100A – 200A | InA រហូតដល់ 250A, Inc រហូតដល់ 125A |
| ការវាយតម្លៃសៀគ្វីខ្លី | AIC (10kA, 22kA, 42kA, 65kA) | Icw/Ipk (kA សម្រាប់រយៈពេលដែលបានបញ្ជាក់) |
| ការការពារឯករភជប់ | NEMA ប្រភេទ 1, 3R, 4X, 12 | កម្រិត IP (IP40, IP54, IP65) |
| ទស្សនវិជ្ជារចនា | វេជ្ជបញ្ជា កត្តាសុវត្ថិភាពដែលបានសាងសង់រួច | ផ្អែកលើដំណើរការ ការផ្ទៀងផ្ទាត់ការរចនា |
| ការម៉ោនឧបករណ៍បំបែកសៀគ្វី | ដោតចូល ឬប៊ូឡុងទៅនឹង bus | DIN rail, bolt-on, ឬ plug-in modular |
| វិធីសាស្ត្រផ្ទៀងផ្ទាត់ | ការធ្វើតេស្តអនុលោមតាមស្តង់ដារ UL 67 | ការធ្វើតេស្តប្រភេទ + ការធ្វើតេស្តជាប្រចាំ |
| ការជ្រើសរើសសមាសធាតុ | ទំហំអភិរក្សនិយម កត្តាសេវាកម្មខ្ពស់ជាង | ការផ្គូផ្គងត្រឹមត្រូវតាមរយៈប្រភេទនៃការប្រើប្រាស់ |
| សម្ភារៈ Bus ធម្មតា | អាលុយមីញ៉ូម (ស្រោបសំណប៉ាហាំង) ឬទង់ដែង | អាលុយមីញ៉ូម ឬទង់ដែងជាមួយនឹងការស្រោបសមស្រប |
ផលប៉ះពាល់ជាក់ស្តែងសម្រាប់វិស្វករ និងអ្នកបញ្ជាក់
ការយល់ដឹងអំពីភាពខុសគ្នាបច្ចេកទេសរវាងស្តង់ដារ NEMA និង IEC បកប្រែទៅជាការសម្រេចចិត្តបញ្ជាក់ជាក់ស្តែងដែលប៉ះពាល់ដល់ភាពជោគជ័យ ថ្លៃដើម និងប្រតិបត្តិការរយៈពេលវែងនៃគម្រោង។.
ទីតាំងភូមិសាស្ត្រជំរុញស្តង់ដារចម្បង
ទីតាំងគម្រោងនៅតែជាកត្តាលេចធ្លោក្នុងការជ្រើសរើសស្តង់ដារ។ គម្រោងនៅអាមេរិកខាងជើងតម្រូវឱ្យមានមជ្ឈមណ្ឌលផ្ទុកដែលអនុលោមតាម NEMA ដើម្បីបំពេញតាមក្រមអគ្គិសនីក្នុងស្រុក និងតម្រូវការត្រួតពិនិត្យ។ គម្រោងនៅក្នុងតំបន់ IEC ត្រូវតែបញ្ជាក់ក្តារចែកចាយដែលបំពេញតាម IEC 61439 ដើម្បីទទួលបានការអនុញ្ញាតតាមបទប្បញ្ញត្តិ។.
គម្រោងអន្តរជាតិបង្ហាញពីបញ្ហាប្រឈមនៃការបញ្ជាក់។ ក្រុមហ៊ុនផលិតកម្មសកលដែលសាងសង់រោងចក្រដូចគ្នានៅសហរដ្ឋអាមេរិក អាល្លឺម៉ង់ និងចិន ត្រូវការលក្ខណៈបច្ចេកទេសស្របគ្នា៖ មជ្ឈមណ្ឌលផ្ទុក NEMA សម្រាប់រោងចក្រនៅសហរដ្ឋអាមេរិក ក្តារចែកចាយ IEC សម្រាប់អាល្លឺម៉ង់ និងចិន។ ការចម្លងនេះបង្កើនកិច្ចខិតខំប្រឹងប្រែងផ្នែកវិស្វកម្ម ប៉ុន្តែធានាបាននូវការអនុលោមតាមមូលដ្ឋាន។.
ដែនកំណត់នៃការផ្លាស់ប្តូរដោយផ្ទាល់
មជ្ឈមណ្ឌលផ្ទុក NEMA និងក្តារចែកចាយ IEC មិនអាចផ្លាស់ប្តូរដោយផ្ទាល់បានទេ ទោះបីជាការវាយតម្លៃវ៉ុល និងចរន្តហាក់ដូចជាស្រដៀងគ្នាក៏ដោយ។ ឧបករណ៍បំបែកសៀគ្វីដែលត្រូវបានរចនាឡើងសម្រាប់ប្រព័ន្ធ bus NEMA មិនសមនឹងការម៉ោន DIN rail របស់ IEC ទេ។ ឯកសារផ្ទៀងផ្ទាត់ដែលត្រូវការខុសគ្នាជាមូលដ្ឋានរវាងស្តង់ដារ។.
ការព្យាយាមជំនួសស្តង់ដារមួយសម្រាប់ស្តង់ដារមួយទៀតបង្កើតបញ្ហាជាច្រើន៖ ភាពមិនស៊ីគ្នានៃមេកានិច ការមិនអនុលោមតាមបទប្បញ្ញត្តិ ការធានាដែលចាត់ទុកជាមោឃៈ និងបញ្ហាសុវត្ថិភាពដែលអាចកើតមាន។ ឧបករណ៍ត្រូវតែផ្គូផ្គងស្តង់ដារដែលបានបញ្ជាក់នៅក្នុងឯកសារគម្រោង និងតម្រូវដោយអាជ្ញាធរមូលដ្ឋានដែលមានយុត្តាធិការ។.
ពេលណាត្រូវបញ្ជាក់មជ្ឈមណ្ឌលផ្ទុក NEMA
ឧបករណ៍ NEMA សមស្របនឹងគម្រោងដែលមានលក្ខណៈដូចខាងក្រោម៖
- ទីតាំង៖ សហរដ្ឋអាមេរិក កាណាដា ឬតំបន់លេចធ្លោ NEMA ផ្សេងទៀត
- បរិស្ថាន៖ លក្ខខណ្ឌឧស្សាហកម្មដ៏អាក្រក់ដែលសំណង់រឹងមាំផ្តល់នូវភាពជឿជាក់រយៈពេលវែង
- ភាពសាមញ្ញ៖ កម្មវិធីដែលការជ្រើសរើសត្រង់ (វ៉ុល + ចរន្ត = លេខម៉ូដែល) បង្កើនល្បឿននៃការបញ្ជាក់
- ភាពអាចរកបាន៖ តំបន់ដែលឧបករណ៍ NEMA មានលក់យ៉ាងងាយស្រួលជាមួយនឹងពេលវេលាដឹកនាំខ្លី
- សេវាកម្ម៖ គ្រឿងបរិក្ខារដែលបុគ្គលិកថែទាំត្រូវបានបណ្តុះបណ្តាលលើប្រព័ន្ធ NEMA
ពេលណាត្រូវបញ្ជាក់បន្ទះចែកចាយ IEC
ឧបករណ៍ IEC សមស្របសម្រាប់៖
- ទីតាំង៖ តំបន់អឺរ៉ុប អាស៊ី អាហ្វ្រិក មជ្ឈិមបូព៌ា ឬតំបន់ដែល IEC គ្របដណ្ដប់
- ការរឹតត្បិតលើទំហំ៖ ការដំឡើងដែលការរចនាបែបបង្រួម និងម៉ូឌុល អាចបង្កើនទំហំទំនេរ
- ការប្ដូរតាមបំណង៖ គម្រោងដែលត្រូវការការកំណត់រចនាសម្ព័ន្ធដែលអាចបត់បែនបាន នៅក្នុងប្រព័ន្ធដែលបានផ្ទៀងផ្ទាត់
- ភាពស៊ីសង្វាក់គ្នានៅទូទាំងពិភពលោក៖ ទីតាំងពហុជាតិសាសន៍ដែលស្វែងរកស្តង់ដារឧបករណ៍ទូទាំងពិភពលោក
- ខ្សែសង្វាក់ផ្គត់ផ្គង់៖ ស្ថានភាពដែលក្រុមហ៊ុនផលិត IEC ផ្តល់ជូនតម្លៃ ឬការដឹកជញ្ជូនកាន់តែប្រសើរ
កត្តាថ្លៃដើម និងភាពអាចរកបាន
ការប្រមូលផ្តុំផលិតកម្មក្នុងតំបន់ប៉ះពាល់ដល់តម្លៃ។ ឧបករណ៍ NEMA ជាធម្មតាមានតម្លៃទាបជាងនៅអាមេរិកខាងជើង ដោយសារតែបណ្តាញផលិតកម្ម និងចែកចាយក្នុងស្រុក។ ឧបករណ៍ IEC ទទួលបានអត្ថប្រយោជន៍តម្លៃនៅក្នុងទីផ្សារអឺរ៉ុប និងអាស៊ី។.
ពេលវេលានាំមុខធ្វើតាមលំនាំស្រដៀងគ្នា។ មជ្ឈមណ្ឌលផ្ទុក NEMA ស្តង់ដារ ដឹកជញ្ជូនបានលឿននៅក្នុងអាមេរិកខាងជើង ប៉ុន្តែអាចត្រូវការការដឹកជញ្ជូនបន្ថែមនៅក្នុងតំបន់ IEC ។ បន្ទះចែកចាយ IEC ផ្តល់ជូនពេលវេលានាំមុខខ្លីនៅអឺរ៉ុប និងអាស៊ី ប៉ុន្តែការដឹកជញ្ជូនយូរជាងទៅកាន់គម្រោងអាមេរិកខាងជើង។.
ការថែទាំ និងការពិចារណាលើគ្រឿងបន្លាស់
ថ្លៃដើមប្រតិបត្តិការរយៈពេលវែង អាស្រ័យមួយផ្នែកទៅលើភាពអាចរកបាននៃគ្រឿងបន្លាស់។ ទីតាំងគួរតែស្តុកទុកឧបករណ៍បំលែងសៀគ្វី និងសមាសធាតុជំនួស ដែលត្រូវនឹងស្តង់ដារដែលបានដំឡើងរបស់ពួកគេ។ ទីតាំងដែលមានមជ្ឈមណ្ឌលផ្ទុក NEMA រក្សាទុកសារពើភ័ណ្ឌនៃឧបករណ៍បំលែងសៀគ្វីដោតចូល ដែលមានអត្រា 120/240V ។ ការប្តូរទៅឧបករណ៍ IEC ពេលក្រោយ តម្រូវឱ្យមានការជំនួសសារពើភ័ណ្ឌគ្រឿងបន្លាស់ដែលមានស្រាប់។.
ការបណ្តុះបណ្តាលបុគ្គលិក តំណាងឱ្យថ្លៃដើមបន្តមួយផ្សេងទៀត។ ជាងអគ្គិសនីដែលធ្លាប់ស្គាល់មជ្ឈមណ្ឌលផ្ទុក NEMA ត្រូវការការបណ្តុះបណ្តាល ដើម្បីផ្តល់សេវាកម្មដល់បន្ទះចែកចាយ IEC ហើយផ្ទុយមកវិញ។ ទីតាំងដែលមានស្តង់ដារទាំងពីរ តម្រូវឱ្យមានកម្មវិធីបណ្តុះបណ្តាលទូលំទូលាយ និងក្រុមថែទាំឯកទេសដែលអាចកើតមាន។.
ដំណោះស្រាយអគ្គិសនី VIOX សម្រាប់ស្តង់ដារទាំងពីរ
VIOX Electric ផលិតឧបករណ៍ចែកចាយ ដែលអនុលោមតាមស្តង់ដារ NEMA និង IEC ទាំងពីរ ដោយផ្តល់ឱ្យអតិថិជននូវភាពបត់បែនសម្រាប់គម្រោងនៅក្នុងតំបន់ណាមួយទូទាំងពិភពលោក។ ទីតាំងផលិតកម្មរបស់យើង រក្សាវិញ្ញាបនប័ត្រពី UL, CE និងអង្គភាពវិញ្ញាបនប័ត្រអន្តរជាតិផ្សេងទៀត ដោយធានាថាផលិតផលបំពេញតាមស្តង់ដារដែលត្រូវការ ដោយមិនគិតពីទីតាំងគម្រោង។.
សមត្ថភាពធ្វើតេស្តទូលំទូលាយ
មន្ទីរពិសោធន៍ធ្វើតេស្តផ្ទៃក្នុងរបស់យើង អនុវត្តការធ្វើតេស្តផ្ទៀងផ្ទាត់ យោងតាមតម្រូវការ UL 67 និង IEC 61439 ទាំងពីរ។ ការធ្វើតេស្តកើនឡើងសីតុណ្ហភាព ការធ្វើតេស្តសៀគ្វីខ្លី ការធ្វើតេស្តឌីអេឡិចត្រិច និងការធ្វើតេស្តធន់ទ្រាំមេកានិច ធ្វើឱ្យមានសុពលភាពនៃការរចនាមុនពេលផលិត។ សមត្ថភាពស្តង់ដារពីរនេះ អនុញ្ញាតឱ្យយើងផ្តល់ឯកសារសមស្រប សម្រាប់គម្រោងនៅក្នុងយុត្តាធិការបទប្បញ្ញត្តិណាមួយ។.
សម្រាប់ការផ្គុំ IEC 61439 យើងរក្សាឯកសារធ្វើតេស្តប្រភេទពេញលេញ សម្រាប់ជួរប្រព័ន្ធដែលបានផ្ទៀងផ្ទាត់របស់យើង ដោយគាំទ្រអ្នកសាងសង់បន្ទះ ដែលសាងសង់ការផ្គុំដោយប្រើប្រព័ន្ធដែលបានផ្ទៀងផ្ទាត់ VIOX ។ សម្រាប់កម្មវិធី NEMA បញ្ជី UL 67 របស់យើងគ្របដណ្តប់លើការកំណត់រចនាសម្ព័ន្ធបន្ទះស្តង់ដារ និងផ្ទាល់ខ្លួន។.
ការគាំទ្រផ្នែកបច្ចេកទេស សម្រាប់ការជួយបញ្ជាក់
ក្រុមគាំទ្រផ្នែកបច្ចេកទេស VIOX ជួយវិស្វករក្នុងការជ្រើសរើសឧបករណ៍សមស្រប សម្រាប់កម្មវិធីជាក់លាក់។ មិនថាគម្រោងរបស់អ្នកត្រូវការមជ្ឈមណ្ឌលផ្ទុក NEMA បន្ទះចែកចាយ IEC ឬទាំងពីរនោះទេ អ្នកឯកទេសរបស់យើងអាចណែនាំការកំណត់រចនាសម្ព័ន្ធ ដែលបំពេញតាមតម្រូវការបច្ចេកទេស ខណៈពេលដែលបង្កើនប្រសិទ្ធភាពថ្លៃដើម និងកាលវិភាគដឹកជញ្ជូន។.
ក្រុមវិស្វកម្មរបស់យើង ក៏អាចគាំទ្រគម្រោងដែលផ្លាស់ប្តូររវាងស្តង់ដារផងដែរ ឧទាហរណ៍ ការបញ្ជាក់ឧបករណ៍សមមូល IEC សម្រាប់កម្មវិធីស្តង់ដារទីតាំងពហុជាតិសាសន៍ ឬការកំណត់ឧបករណ៍ NEMA សម្រាប់ទីតាំងនៅក្នុងតំបន់ IEC ជាមួយនឹងហេដ្ឋារចនាសម្ព័ន្ធ NEMA ដែលមានស្រាប់។.
សម្រាប់លក្ខណៈបច្ចេកទេសលម្អិត ស្តីពីខ្សែផលិតផលមជ្ឈមណ្ឌលផ្ទុក និងបន្ទះចែកចាយរបស់យើង សូមស្វែងយល់ពីពេញលេញរបស់យើង មគ្គុទ្ទេសក៍ការវាយតម្លៃចរន្តឧបករណ៍ប្តូរ, ដែលគ្របដណ្តប់លើការវាយតម្លៃ InA, Inc និង RDF ក្រោម IEC 61439 ។ យើងក៏ផ្តល់ធនធានទូលំទូលាយផងដែរ ស្តីពី ការជ្រើសរើសសមាសធាតុការពារ សម្រាប់កម្មវិធីចែកចាយថាមពលពន្លឺព្រះអាទិត្យ, ដែលបង្ហាញពីជំនាញរបស់យើង ឆ្លងកាត់សេណារីយ៉ូនៃការចែកចាយអគ្គិសនីផ្សេងៗ។ ក្រុមរបស់យើងរក្សាជំនាញស៊ីជម្រៅ នៅក្នុងទាំងពីរ ស្តង់ដារវាក្យសព្ទ NEC និង IEC, ដោយធានាបាននូវការបញ្ជាក់ត្រឹមត្រូវ ឆ្លងកាត់យុត្តាធិការបទប្បញ្ញត្តិ។.
សេចក្តីសន្និ
មជ្ឈមណ្ឌលផ្ទុក និងបន្ទះចែកចាយ តំណាងឱ្យវាក្យសព្ទក្នុងតំបន់ សម្រាប់ឧបករណ៍ដែលមានមុខងារសមមូល ដែលគ្រប់គ្រងដោយក្របខ័ណ្ឌបទប្បញ្ញត្តិផ្សេងៗគ្នា។ ស្តង់ដារ NEMA សង្កត់ធ្ងន់លើសំណង់រឹងមាំ ជាមួយនឹងកត្តាសុវត្ថិភាពដែលបានសាងសង់រួចជាស្រេច ដោយបម្រើទីផ្សារអាមេរិកខាងជើង តាមរយៈតម្រូវការតាមវេជ្ជបញ្ជានៅក្នុង UL 67 និង NEMA PB1 ។ ស្តង់ដារ IEC ផ្តល់នូវក្របខ័ណ្ឌសកល ដែលផ្តោតលើការផ្ទៀងផ្ទាត់ផ្អែកលើដំណើរការ យោងតាម IEC 61439 ដោយផ្តល់នូវភាពបត់បែននៃការរចនា នៅក្នុងប៉ារ៉ាម៉ែត្រសុវត្ថិភាពដែលបានកំណត់។.
គ្មានស្តង់ដារណាមួយប្រសើរជាងស្តង់ដារណាមួយឡើយ ស្តង់ដារនីមួយៗបានវិវត្ត ដើម្បីបម្រើហេដ្ឋារចនាសម្ព័ន្ធអគ្គិសនីក្នុងតំបន់ បរិស្ថានបទប្បញ្ញត្តិ និងការអនុវត្តឧស្សាហកម្មរបស់ខ្លួន។ វិស្វករអគ្គិសនីសម័យទំនើប ត្រូវតែយល់ពីក្របខ័ណ្ឌទាំងពីរ ដើម្បីបញ្ជាក់ឧបករណ៍ឱ្យបានត្រឹមត្រូវ សម្រាប់គម្រោងដែលលាតសន្ធឹងព្រំដែនអន្តរជាតិ ឬបម្រើអង្គការពហុជាតិសាសន៍។.
ការជ្រើសរើសស្តង់ដារសមស្រប សម្រាប់គម្រោងរបស់អ្នក អាស្រ័យលើទីតាំង តម្រូវការបទប្បញ្ញត្តិ ជំនាញដែលមាន និងការពិចារណាលើប្រតិបត្តិការរយៈពេលវែង។ ការចាប់ដៃគូជាមួយក្រុមហ៊ុនផលិត ដូចជា VIOX Electric ដែលរក្សាជំនាញនៅក្នុងស្តង់ដារ NEMA និង IEC ទាំងពីរ ធានាបាននូវការបញ្ជាក់ឧបករណ៍ត្រឹមត្រូវ ដោយមិនគិតពីទីតាំងគម្រោង ឬយុត្តាធិការបទប្បញ្ញត្តិ។.
ជាញឹកញាប់បានសួរសំណួរ
សំណួរទី 1៖ តើខ្ញុំអាចប្រើមជ្ឈមណ្ឌលផ្ទុក NEMA នៅក្នុងគម្រោងដែលបានបញ្ជាក់ សម្រាប់បន្ទះចែកចាយ IEC ដែរឬទេ?
ទេ មជ្ឈមណ្ឌលផ្ទុក NEMA និងបន្ទះចែកចាយ IEC មិនអាចផ្លាស់ប្តូរបានទេ បើគ្មានការវិភាគផ្នែកវិស្វកម្មជាផ្លូវការ និងការអនុម័តតាមបទប្បញ្ញត្តិ។ ពួកវាធ្វើតាមស្តង់ដារសំណង់ផ្សេងៗគ្នា ប្រើប្រព័ន្ធម៉ោនដែលមិនត្រូវគ្នា សម្រាប់ឧបករណ៍បំលែងសៀគ្វី និងត្រូវការឯកសារផ្ទៀងផ្ទាត់ផ្សេងៗគ្នា។ ការប្រើប្រាស់ឧបករណ៍ដែលមិនត្រូវនឹងស្តង់ដារដែលបានបញ្ជាក់ បង្កើតបញ្ហាអនុលោមតាមកូដ ចាត់ទុកជាមោឃៈនូវការធានា និងអាចបង្កើតគ្រោះថ្នាក់សុវត្ថិភាព។ ប្រសិនបើទីតាំងគម្រោង ឬលក្ខណៈបច្ចេកទេសរបស់អ្នក តម្រូវឱ្យមានឧបករណ៍ IEC អ្នកត្រូវតែប្រើបន្ទះចែកចាយ ដែលអនុលោមតាម IEC 61439 មិនមែនមជ្ឈមណ្ឌលផ្ទុក NEMA ទេ។.
សំណួរទី 2៖ តើអ្វីជាភាពខុសគ្នាដ៏សំខាន់រវាង UL 67 និង IEC 61439-3?
UL 67 follows a prescriptive approach, defining specific construction requirements, materials, and test procedures that manufacturers must follow exactly. IEC 61439-3 uses a performance-based approach, specifying required performance levels (temperature rise limits, short-circuit withstand, etc.) while allowing manufacturers flexibility in how they achieve those levels through design verification. Additionally, UL 67 covers a broader range of panelboards including industrial switchboards, while IEC 61439-3 specifically addresses distribution boards for operation by ordinary persons (DBOs) with current and voltage limitations appropriate for residential and light commercial applications.
សំណួរទី 3៖ តើឧបករណ៍បំលែងសៀគ្វី NEMA និង IEC អាចផ្លាស់ប្តូរគ្នាបានទេ?
No, NEMA and IEC circuit breakers are mechanically and electrically incompatible. NEMA breakers use plug-on or bolt-on connections to panelboard bus bars with specific spacing (typically 1-inch centers for residential load centers). IEC breakers mount to DIN rails with different mechanical interfaces and spacing. Beyond mechanical differences, the trip characteristics, testing standards, and marking requirements differ between NEMA (UL 489) and IEC (IEC 60898) breakers. Installing the wrong breaker type creates serious safety hazards including poor electrical connections, improper fault protection, and violation of listing requirements.
សំណួរទី 4៖ តើស្តង់ដារមួយណាដែលតឹងរ៉ឹងជាង NEMA ឬ IEC?
Neither standard is inherently more or less stringent—they emphasize different aspects of safety and performance. NEMA standards typically require larger safety factors and more robust construction, making equipment less likely to operate near design limits. IEC standards require more detailed performance verification through type testing but allow operation closer to tested limits when properly applied through utilization categories. Both standards effectively ensure safety when equipment is properly specified, installed, and maintained. The key difference lies in philosophy: NEMA favors conservative design margins; IEC favors precise matching of component capabilities to application requirements.
សំណួរទី 5៖ តើខ្ញុំបម្លែងរវាងការវាយតម្លៃ NEMA AIC និងការវាយតម្លៃសៀគ្វីខ្លី IEC យ៉ាងដូចម្តេច?
Direct conversion between NEMA AIC ratings and IEC Icw/Ipk ratings is not straightforward because they measure different aspects of short-circuit performance. NEMA AIC (Amperes Interrupting Capacity) indicates the maximum symmetrical RMS fault current a breaker can interrupt and clear. IEC Icw (short-time withstand current) indicates the RMS current level the assembly can withstand for a specified duration (often 1 second), while Ipk (peak withstand current) indicates maximum instantaneous peak current. As a rough approximation, multiply IEC Icw by 2.5 to estimate peak fault current, but this varies with system X/R ratio. For critical applications, consult manufacturers for proper fault current analysis rather than attempting direct conversions, as the underlying test methods and safety philosophies differ fundamentally between standards.
