Per un apprendista, “Quadro elettrico” e “Quadro di manovra” suonano uguali: solo due parole diverse per indicare “il grande contenitore metallico con tutti i interruttori.”
Per un professionista, questa è la differenza tra un Gatto domestico e un Tigre.
Confonderli può essere un errore costoso, o addirittura fatale.
La comune risposta da “principiante” è che “Il quadro di manovra è per alta tensione, e il quadro elettrico è per bassa tensione”.”
Questo è il mito #1 nella distribuzione dell'energia.
Sebbene parzialmente vero (l'alta tensione è è sempre quadro di manovra), è una risposta pericolosamente incompleta perché “il ”Quadro di manovra in bassa tensione" esiste assolutamente.

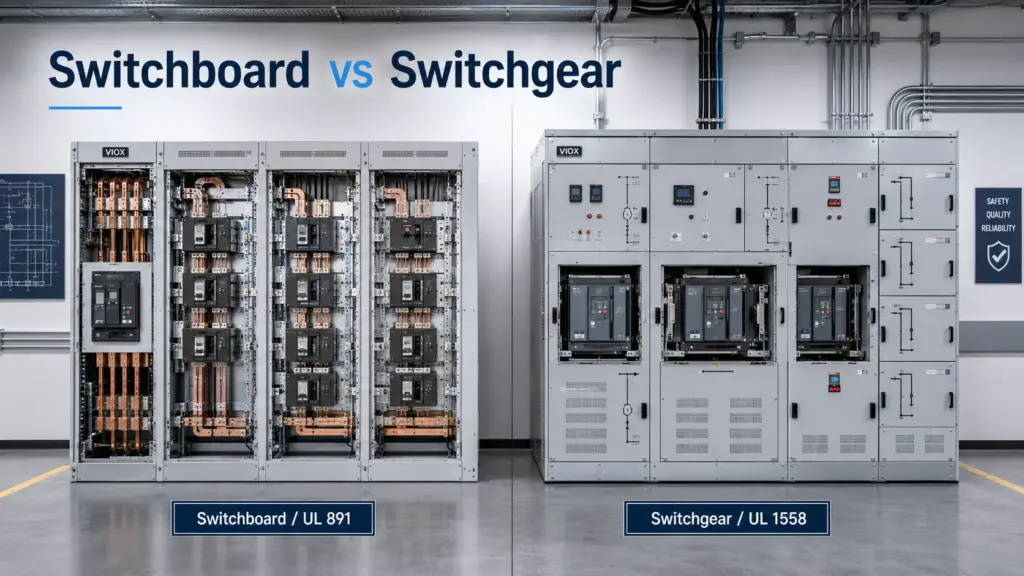

Quindi, qual è la reale differenza? Non è la tensione. È la Filosofia progettuale, che è dettato da due standard UL completamente diversi.
- Quadro elettrico: Costruito secondo UL 891. Progettato per Distribuzione.
- Quadro di manovra: Costruito secondo UL 1558. Progettato per Sopravvivenza.
Questa distinzione determina tutto: costo, sicurezza e (soprattutto) come si mantiene si.
L“”Intuizione Fondamentale“: ”Fisso“ vs. ”Estrattibile”
Questa è la differenza “di livello superiore”. Non è ciò che fa il “contenitore” non; è come gli interruttori vengono estratti.
1. Quadro elettrico (UL 891) = “Fisso” (Bullonato)
Un quadro elettrico è progettato per essere un hub di “distribuzione”. La sua filosofia è “installalo e dimenticalo”.”
Gli interruttori (tipicamente Interruttori Automatici in Custodia Modellata, o MCCB) sono “Fissi”—sono fisicamente bullonati direttamente alla barra collettrice principale.
Ciò è semplice e (relativamente) economico.
Ma cosa succede se un interruttore da 400A si guasta? Per sostituirlo, non hai altra scelta se non disalimentare l'intero quadro elettrico. Devi interrompere l'alimentazione principale, lavorare al buio, svitare l'interruttore guasto dalla barra collettrice, avvitare quello nuovo, e poi rialimentare.
Si tratta di un'interruzione di 4 ore che coinvolge l'intero edificio. È non Progettato per la manutenzione.
2. Quadro elettrico (UL 1558) = “Estraibile” (Il “Cassetto”)
Un quadro elettrico è un “sistema di protezione e controllo”. La sua filosofia è “deve essere mantenibile e non deve guastarsi”.”
Gli interruttori (tipicamente “Interruttori a Circuito in Aria” o ACB)) sono “sono ”Estraibili".” Sono integrati in un robusto sistema a “cassetto” o “carrello”.
Perché costa 10 volte di più? Perché è una meraviglia dell'ingegneria. Un tecnico può (con completa protezione PPE contro gli archi elettrici) aprire lo sportello del quadro, attaccare una maniglia di “inserimento/estrazione” e in sicurezza “estrarre” l'interruttore dalla sbarra collettrice sotto tensione.
L'interruttore scorre fuori su guide, e “otturatori” meccanici coprono automaticamente i contatti della sbarra sotto tensione. Si estrae il “cassetto”, lo si sostituisce con uno di ricambio e si “inserisce” quello nuovo.
Il data center, la terapia intensiva dell'ospedale o la linea di produzione non hanno mai neppure vacillato. Ciò per cui paghi è l'uptime.
La “Sfera di Plasma Incandescente”: un racconto di due filosofie della sicurezza
Questo design “Fisso” contro “Estraibile” indica una differenza più profonda e critica nella filosofia della sicurezza.
Quadro elettrico: la “Sala Aperta”
Un quadro elettrico (UL 891) è essenzialmente una “sala aperta”. Gli interruttori, le sbarre collettrici e i morsetti dei cavi si trovano tutti in un unico contenitore metallico condiviso e aperto.
La “Storia dell'orrore”: Un apprendista sta serrando un nuovo interruttore da 400A sulla sbarra collettrice sbarra collettrice (cosa che non dovrebbe fare). La sua chiave scivola.
BOOM.
La chiave cortocircuita la sbarra collettrice principale, innescando una catastrofica Arc Flash—una “sfera di plasma incandescente” che vaporizza la chiave e distrugge il intero quadro elettrico. La progettazione a “sala aperta” significa che l'incendio si diffonde istantaneamente, mettendo fuori servizio ogni interruttore.
Quadro di distribuzione: il “bunker anti-esplosione”
Un quadro di distribuzione (UL 1558) è costruito secondo il principio della “compartimentazione”.”
Non è una “sala aperta”; è una serie di “bunker anti-esplosione”.”
- La sbarra principale è collocata nel proprio proprio “bunker” separato e racchiuso in metallo.”
- Ogni interruttore estraibile si trova nel proprio “bunker” racchiuso in metallo.”
- Il cablaggio di controllo (24V) si trova nel proprio “bunker” separato e racchiuso in metallo.”
Lo (stesso) “scenario catastrofico”: Un tecnico sta estraendo un interruttore. L'interruttore stesso si guasta ed esplode.
Il Risultato: L'esplosione è contenuta all'interno di quel singolo “bunker”. Le pesanti pareti d'acciaio proteggono la barra principale e gli altri interruttori dall'esplosione. Il resto dell'impianto rimane in funzione. Si perde un solo interruttore, non l' intero edificio..
Conclusione: “Gatto” vs. “Tigre” (Quando Usare Quale)
Quindi, sì, un Quadro di Distribuzione (Switchboard) e un Quadro di Manovra e Protezione (Switchgear) sono entrambi “grandi scatole metalliche con interruttori”. Ma uno è un Gatto Domestico e l'altro una Tigre.
Si utilizza un Quadro di Distribuzione (UL 891 “Fisso”) quando:
- Costo è il principale fattore trainante.
- Tempo di attività è non critico (un arresto totale dell'edificio per 4 ore è “accettabile” per la manutenzione).
- La vostra applicazione è di “distribuzione” (ad esempio, un normale edificio residenziale, un centro commerciale lineare).
Si utilizza un Quadro di distribuzione (UL 1558 “Estraibile”) quando:
- Tempo di attività e Sicurezza sono non negoziabile.
- Il costo di un arresto ($1M/ora) è infinitamente superiore al costo dell'attrezzatura.
- La vostra applicazione è “infrastruttura critica” (ad esempio, un Ospedale, un Centro dati, un Fabbrica, o una Centrale elettrica).
In VIOX, produciamo i componenti (come MCCB e ACB) che vengono installati in Entrambi sistemi. Ma in qualità di Ingegnere Applicativo Senior, il mio consiglio è semplice:
Non acquistare un “Quadro di Distribuzione” quando realmente avete bisogno di un “Quadro di Manovra”. Non è “risparmiare denaro” — è un errore ingegneristico critico.
Esplorate la nostra gamma completa di interruttori compatibili con **UL 891** (Fissi) e **UL 1558** (Estraibili) e progettate il vostro sistema per il giusto livello di sicurezza e sopravvivenza.
