RCBO è l'acronimo di Interruttore Differenziale con Protezione da Sovracorrente. In un sistema elettrico, un RCBO combina la protezione da corrente differenziale con la protezione da sovraccarico e cortocircuito in un unico dispositivo.
Questo è importante perché un RCBO non è solo un'altra etichetta per interruttori. È un dispositivo di protezione compatto utilizzato quando un circuito necessita sia di protezione contro le dispersioni che di protezione da sovracorrente senza fare affidamento su unità separate per ciascuna funzione.

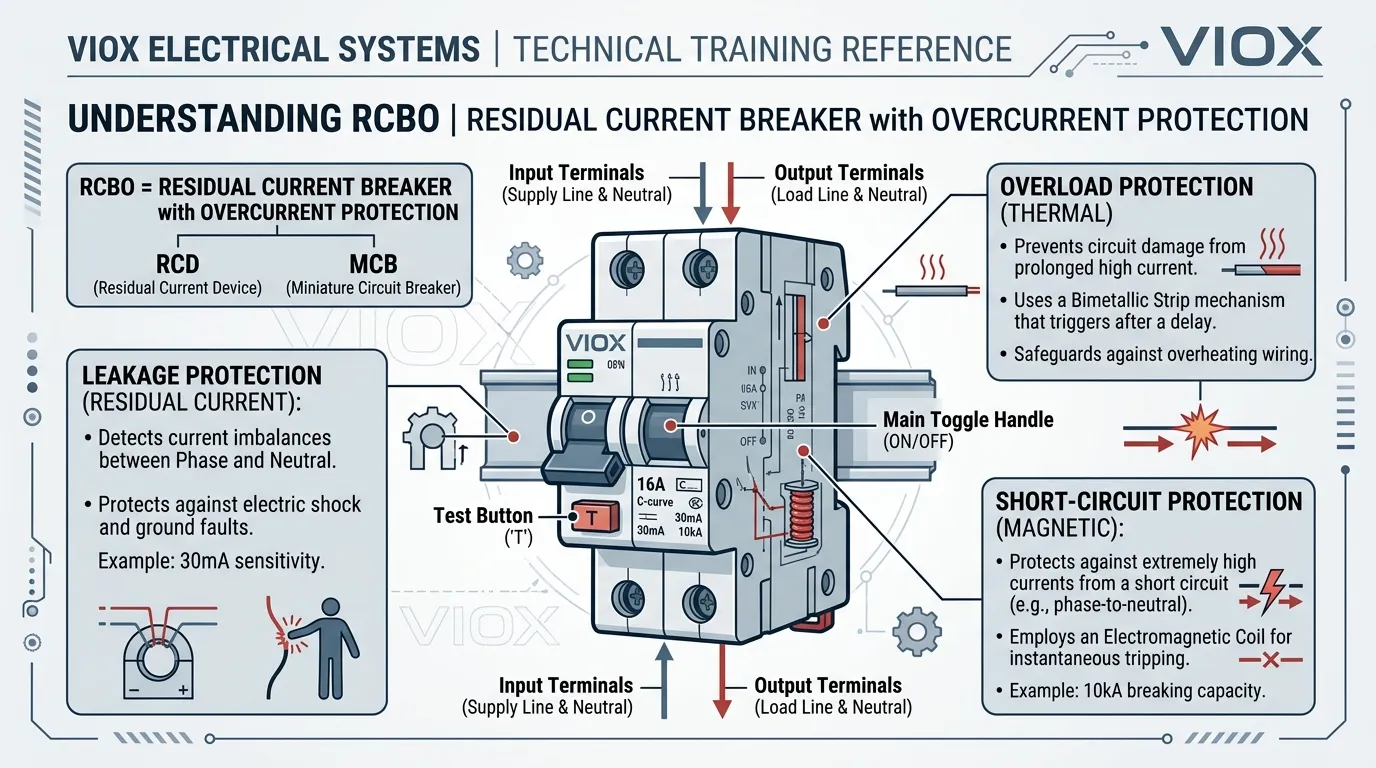

Cosa significa RCBO?
RCBO significa Interruttore differenziale con protezione da sovracorrente.
Ogni parte del nome spiega cosa fa il dispositivo:
- Corrente Differenziale si riferisce alla corrente di dispersione o alla corrente di guasto a terra che non dovrebbe essere presente nel normale funzionamento del circuito.
- Breaker (Interruttore) significa che il dispositivo apre il circuito quando viene rilevata una condizione di guasto.
- Protezione da sovracorrente significa che la stessa unità risponde anche a condizioni di sovraccarico e cortocircuito.
Questo è il motivo per cui un RCBO è comunemente descritto come un dispositivo di protezione combinato. Svolge funzioni che altrimenti richiederebbero un dispositivo differenziale separato e un dispositivo di protezione da sovracorrente.
Se hai bisogno di un contesto familiare più ampio, VIOX ha anche una guida comparativa su la differenza tra MCB, MCCB, RCB, RCD, RCCB e RCBO.
Tabella di riferimento rapido
| Termine | Forma estesa | Funzione principale | Uso tipico |
|---|---|---|---|
| RCBO | Interruttore differenziale con protezione da sovracorrente | Protezione da dispersione, sovraccarico e cortocircuito in un unico dispositivo | Circuiti finali, quadri di distribuzione, installazioni residenziali e commerciali |
| DIFFERENZIALI | Interruttore Differenziale | Solo protezione differenziale | Protezione da dispersione a terra dove la protezione da sovracorrente è fornita separatamente |
| MCB | Interruttore automatico miniaturizzato | Protezione da sovraccarico e cortocircuito | Circuiti derivati e distribuzione finale |
| RCD | Dispositivo Di Corrente Residua | Ampia categoria per dispositivi differenziali | Terminologia generale per la protezione differenziale |
Cosa fa un RCBO?
Un RCBO disconnette un circuito quando rileva una di queste condizioni:
- corrente di dispersione o corrente differenziale
- sovraccarico
- cortocircuito
Questo lo rende utile dove un circuito necessita di una protezione completa in un formato compatto. Invece di utilizzare una disposizione separata RCCB e MCB, un RCBO può fornire entrambe le funzioni in un unico corpo.
Nelle installazioni pratiche, questo può aiutare a:
- semplificare i layout dei quadri di distribuzione selezionati
- fornire ai singoli circuiti la propria protezione
- ridurre la possibilità che un guasto disconnetta un intero gruppo di circuiti
Un RCBO non elimina la necessità di una corretta selezione, coordinamento e progettazione del circuito. La corretta corrente nominale, il potere di interruzione, il formato dei poli e il tipo di corrente differenziale sono ancora importanti.
Per una discussione più approfondita sulla selezione, consulta la guida di VIOX su come scegliere l'RCBO giusto.

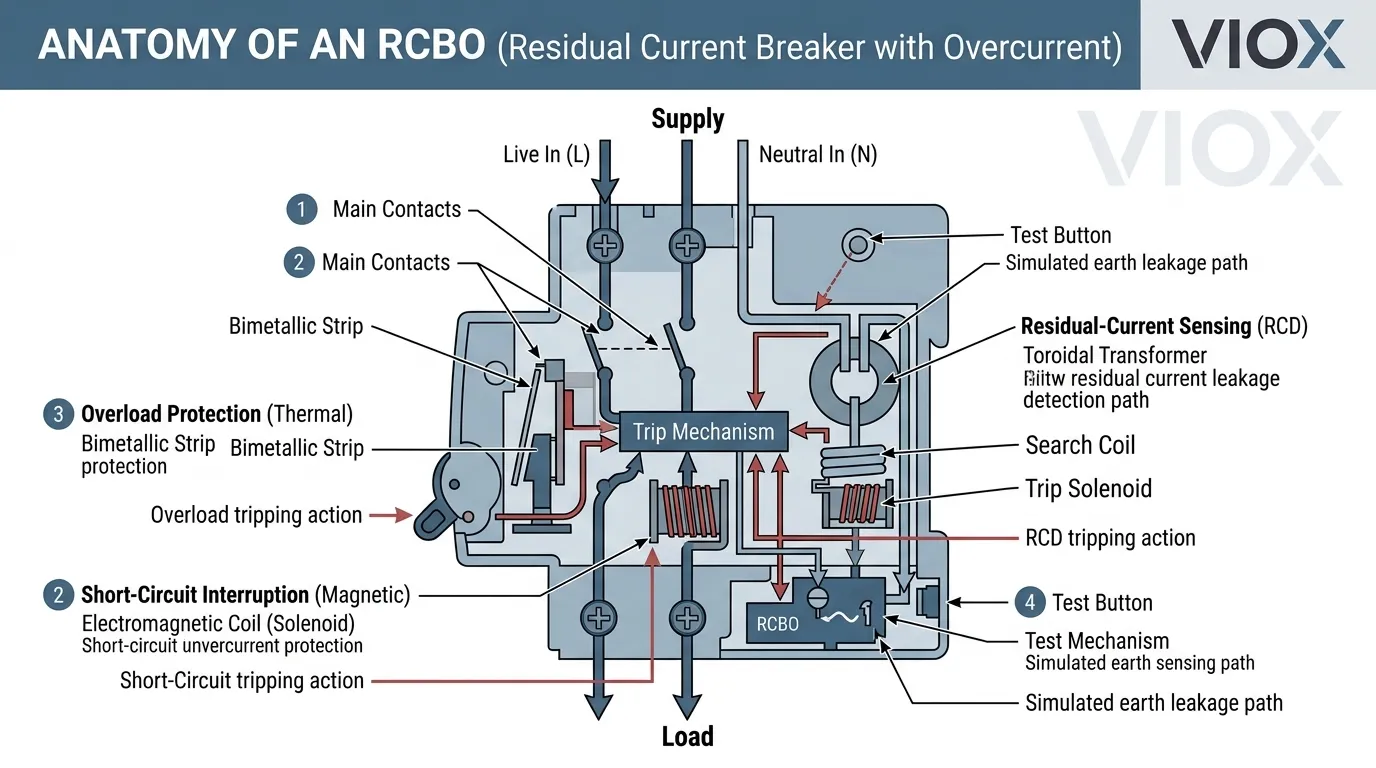

Come funziona un RCBO?
Un RCBO combina due meccanismi di protezione in un unico dispositivo.
Protezione Differenziale
Il dispositivo monitora la corrente che scorre attraverso i conduttori di fase e neutro. In condizioni normali, la corrente in uscita e in entrata dovrebbe bilanciarsi. Se l'RCBO rileva uno squilibrio superiore alla sua sensibilità impostata, lo interpreta come corrente differenziale e interviene.
Questa funzione aiuta a proteggere contro le condizioni di guasto a terra e il rischio di scosse elettriche correlate alle dispersioni, a seconda della progettazione dell'installazione e del tipo di dispositivo selezionato.
Protezione da sovracorrente
Come un MCB, un RCBO risponde anche a:
- condizioni di sovraccarico
- cortocircuiti
In molte famiglie di dispositivi, la protezione da sovraccarico è gestita tramite un elemento termico e la protezione da cortocircuito tramite un elemento magnetico. Il risultato è un interruttore che combina il rilevamento dello squilibrio di corrente con l'interruzione convenzionale di sovracorrente.

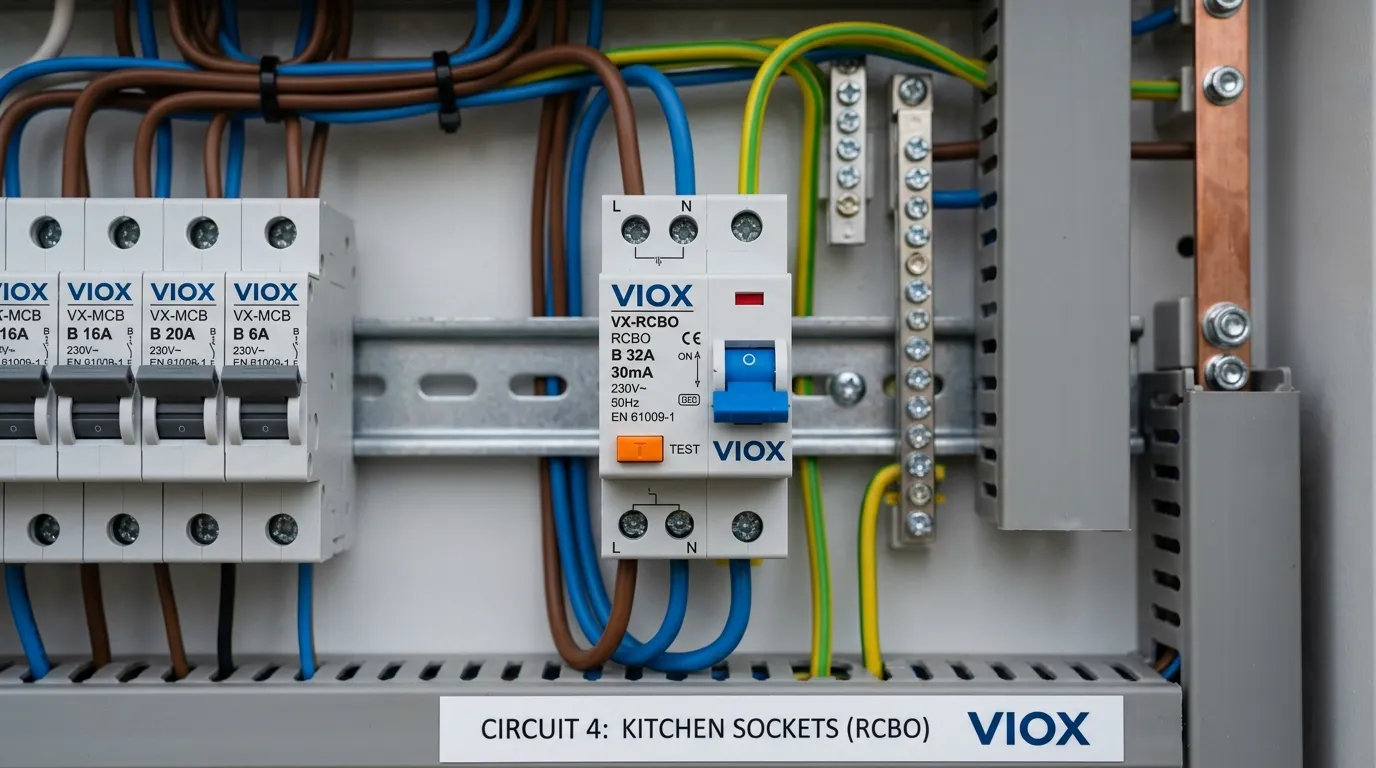

Dove vengono comunemente utilizzati gli RCBO?
Gli RCBO sono ampiamente utilizzati dove è preferibile la protezione a livello di circuito e l'isolamento dei guasti è importante.
Le applicazioni più comuni includono:
- circuiti finali residenziali
- quadri di distribuzione commerciali
- circuiti di prese di corrente
- circuiti di illuminazione
- circuiti di apparecchiature dedicate
- installazioni in cui è utile isolare un circuito guasto senza disconnettere molti altri
Gli RCBO compaiono anche in alcune discussioni sulla protezione EV e sulla protezione speciale in cui i progettisti desiderano una protezione combinata compatta. Ad esempio, VIOX ha un articolo correlato su protezione commerciale per la ricarica di veicoli elettrici tramite ACB, MCCB e RCBO.

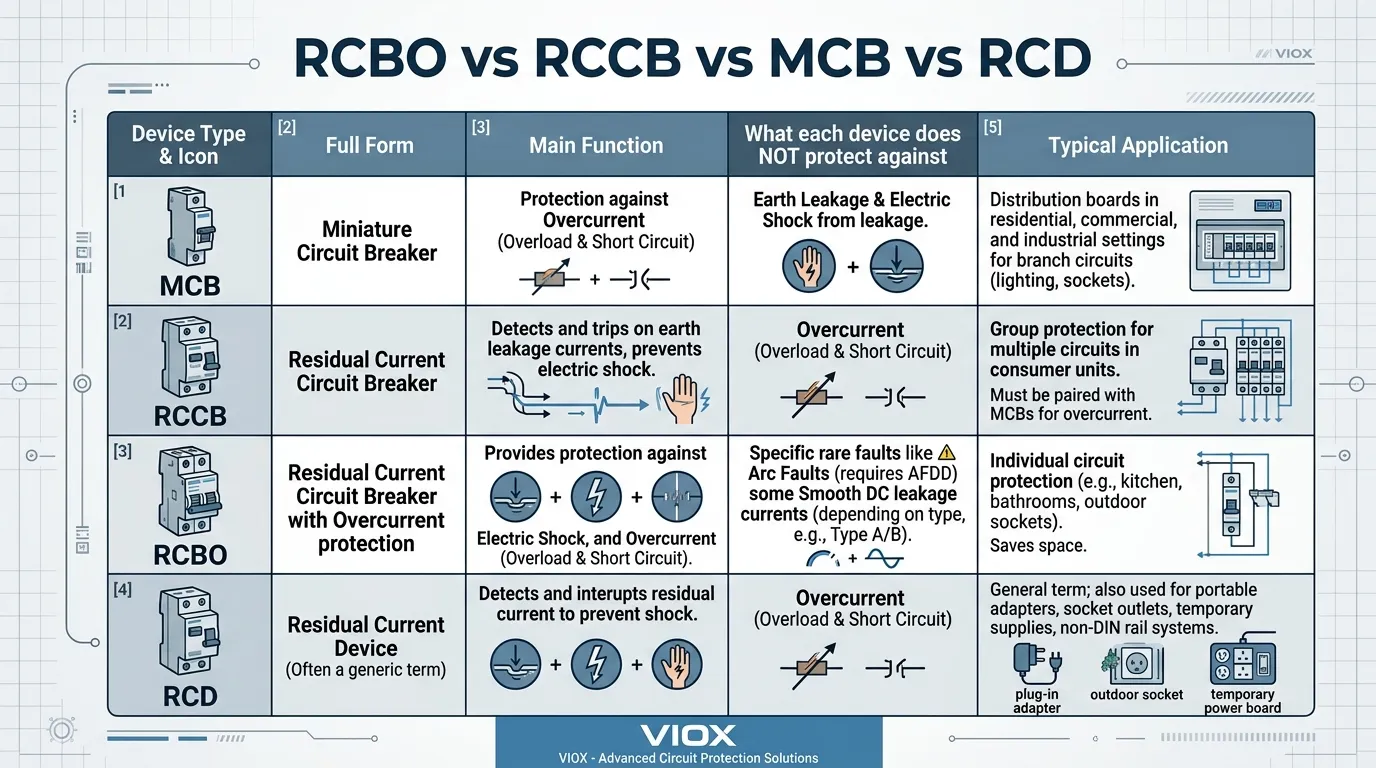

RCBO vs RCCB vs MCB vs RCD
Questa è la parte che conta di più dopo l'acronimo stesso. Questi dispositivi sono correlati, ma non sono intercambiabili.
Tabella di confronto
| Dispositivo | Ruolo principale | Cosa non fa da solo | Motivo tipico per sceglierlo |
|---|---|---|---|
| RCBO | Protezione differenziale più protezione da sovraccarico e cortocircuito | Non sostituisce il corretto coordinamento o il corretto dimensionamento | Protezione combinata per un circuito |
| DIFFERENZIALI | Protezione da corrente residua | Non fornisce protezione da sovraccarico o cortocircuito da solo | Protezione differenziale con protezione da sovracorrente separata |
| MCB | Protezione da sovraccarico e cortocircuito | Non fornisce protezione differenziale | Protezione standard da sovracorrente del circuito |
| RCD | Termine di categoria generale per dispositivi differenziali | Dipende dal tipo di dispositivo specifico | Terminologia generale negli standard e nell'uso del mercato |
RCBO vs RCCB
Un DIFFERENZIALI fornisce solo protezione da corrente residua. Non fornisce protezione da sovraccarico o cortocircuito da solo.
Un RCBO aggiunge la protezione da sovracorrente a quella funzione di corrente residua. Ecco perché viene spesso utilizzato dove un circuito necessita di entrambi i tipi di protezione in un unico dispositivo.
Per un confronto mirato dei dispositivi, vedere RCBO vs RCCB e MCB.
RCBO vs MCB
Un MCB protegge da sovraccarico e cortocircuito. Non rileva la corrente residua.
Un RCBO svolge lo stesso ruolo di base di protezione da sovracorrente aggiungendo anche la protezione da corrente residua.
In termini semplici:
- scegliere un MCB quando è richiesta solo la protezione da sovracorrente
- scegliere un RCBO quando sono richieste sia la protezione da sovracorrente che quella da corrente residua in un'unica unità
RCBO vs RCD
RCD viene spesso utilizzato come termine di categoria più ampio. In pratica, un RCBO è un tipo specifico di dispositivo a corrente residua. Ecco perché è più preciso dire:
RCDè il termine della famigliaDIFFERENZIALIè solo protezione da corrente residuaRCBOè protezione da corrente residua più protezione da sovracorrente
Come leggere le specifiche di base degli RCBO
Comprendere la forma completa è solo il primo passo. Nelle specifiche reali, acquirenti e ingegneri devono anche interpretare i contrassegni sul dispositivo.
Le voci comuni delle specifiche RCBO includono:
- corrente nominale
- sensibilità alla corrente residua
- capacità di interruzione
- curva di intervento, ove applicabile
- configurazione dei poli
- tensione e frequenza nominale
- tipo di corrente residua
Questi dettagli sono importanti perché due dispositivi possono essere entrambi chiamati RCBO pur servendo applicazioni diverse.
Guida alle specifiche di base
| Voce di specifica | Perché è importante | Rischio comune se ignorato |
|---|---|---|
| Corrente nominale | Deve corrispondere al carico del circuito e alla strategia di protezione | Selezione di dispositivi sovradimensionati o sottodimensionati |
| Sensibilità alla corrente residua | Deve adattarsi all'obiettivo di protezione | Livello di protezione errato contro scosse o perdite |
| Capacità di interruzione | Deve essere adatto al livello di guasto disponibile | Margine di interruzione del guasto inadeguato |
| Configurazione dei pali | Deve corrispondere alla disposizione del circuito | Adattamento errato monofase o trifase |
| Tipo di corrente residua | Deve corrispondere alle caratteristiche del carico | Scarsa compatibilità con carichi elettronici |
Se la capacità di interruzione è la prossima domanda, VIOX ha anche una guida dedicata su Selezione della capacità di interruzione RCBO: 6kA vs 10kA vs 16kA.
Perché anche il tipo di RCBO è importante
Non tutti gli RCBO rispondono alla stessa forma d'onda di corrente di dispersione. Nelle installazioni moderne, questo conta più di quanto ammettano molte brevi pagine di glossario.
I contrassegni di tipo RCBO comuni possono includere:
- Tipo AC per correnti residue alternate in applicazioni di base
- Tipo A per correnti residue CC alternate e pulsanti
- Tipo F per apparecchiature selezionate con un comportamento della forma d'onda più complesso
- Tipo B per applicazioni che coinvolgono correnti residue CC continue, a seconda della progettazione del sistema
Questo è particolarmente importante nelle installazioni con:
- carichi elettronici
- apparecchiature azionate da inverter
- apparecchiature di ricarica per veicoli elettrici
- sistemi commerciali speciali
La forma completa ti dice cos'è un RCBO. Il contrassegno del tipo aiuta a determinare se un RCBO specifico è adatto alle reali condizioni del circuito.
Come scegliere l'RCBO giusto
Il processo di selezione dovrebbe andare oltre l'acronimo e concentrarsi sull'applicazione.
Tabella di selezione
| Fattore di selezione | Perché è importante | Errore tipico |
|---|---|---|
| Corrente nominale | Deve corrispondere alla progettazione del circuito | Scegliere solo in base all'etichetta dell'apparecchio |
| Sensibilità alla corrente residua | Deve corrispondere all'obiettivo di protezione | Supponendo che una sensibilità si adatti a ogni circuito |
| Capacità di interruzione | Deve corrispondere alle condizioni di guasto disponibili | Ignorare il livello di guasto nel punto di installazione |
| Formato polo | Deve corrispondere alla disposizione del circuito | Scegliere il numero di poli sbagliato |
| Tipo di RCBO | Deve corrispondere al comportamento della forma d'onda del carico | Ignorare i carichi elettronici o pilotati da inverter |
| Idoneità all'applicazione | Le applicazioni residenziali, commerciali, EV e di pannello differiscono | Trattare ogni RCBO come intercambiabile |
A livello pratico, la selezione di solito inizia con:
- lo scopo del circuito
- l'obiettivo di protezione richiesto
- la disposizione dell'installazione
- il livello di guasto previsto
- le caratteristiche del carico
- i requisiti locali o di progetto applicabili
Incomprensioni comuni sugli RCBO
Diverse incomprensioni si presentano ripetutamente nel lavoro di approvvigionamento e specifica:
- presumere
RCD,DIFFERENZIALI, eRCBOche significhino tutti la stessa cosa - pensare che ogni RCBO sia adatto a ogni moderno carico elettronico
- scegliere solo in base alla corrente nominale e ignorare il tipo di corrente differenziale
- presumere che la protezione combinata elimini la necessità di un coordinamento adeguato
Un altro confronto comune è RCBO vs AFDD. Questi dispositivi non svolgono lo stesso lavoro, anche se possono apparire nella stessa architettura di protezione. Per tale domanda, vedere VIOX’s guida alle differenze tra RCBO e AFDD.
Conclusione
Il La forma estesa di RCBO è Interruttore Differenziale con Protezione da Sovracorrente. Questa definizione è semplice, ma il dispositivo stesso svolge un ruolo importante nella protezione elettrica moderna perché combina la protezione dalle dispersioni con la protezione da sovraccarico e cortocircuito in un'unica unità.
In pratica, il passo successivo fondamentale non è memorizzare l'acronimo. È capire come un RCBO differisce da un RCCB, un MCB e la più ampia categoria RCD, quindi selezionare la corrente nominale e il tipo corretti per il circuito.
FAQ
Qual è la forma estesa di RCBO in ambito elettrico?
RCBO sta per Interruttore differenziale con protezione da sovracorrente.
Contro cosa protegge un RCBO?
Un RCBO è progettato per proteggere contro guasti di corrente residua, sovraccarichi e cortocircuiti in un unico dispositivo.
Un RCBO è la stessa cosa di un RCCB?
No. Un RCCB fornisce solo protezione da corrente differenziale, mentre un RCBO combina la protezione da corrente differenziale con la protezione da sovracorrente.
L'RCBO è lo stesso di un MCB?
No. Un MCB fornisce protezione da sovraccarico e cortocircuito, ma non fornisce protezione da corrente residua.
Un RCBO è un tipo di RCD?
Sì. In termini generali, un RCBO è un tipo di dispositivo a corrente differenziale poiché include la protezione da corrente differenziale.
Dove sono comunemente utilizzati gli RCBO?
Gli RCBO sono comunemente utilizzati nei circuiti finali residenziali e commerciali, nei quadri di distribuzione e nelle applicazioni in cui è preferibile la protezione del singolo circuito.
