Gli incendi dei quadri elettrici rappresentano una seria minaccia per le operazioni industriali, i data center e le infrastrutture critiche. Un singolo incendio può causare costosi danni alle apparecchiature, prolungati tempi di inattività e potenziali rischi per la sicurezza. I sistemi antincendio tradizionali, pur essendo efficaci, spesso richiedono alimentazione esterna, tubazioni complesse e manutenzione regolare, il che li rende poco pratici per gli involucri elettrici compatti.
Il Estintore aerosol a guida DIN offre una soluzione moderna specificamente progettata per la protezione dei quadri elettrici. La serie QRR0.01G/S di VIOX Electric combina un design compatto con larghezza di 18 mm con attivazione termica automatica, fornendo una rapida soppressione degli incendi direttamente alla fonte senza requisiti di alimentazione esterna. Questa guida completa copre tutto ciò che appaltatori elettrici, produttori OEM e responsabili di stabilimento devono sapere sulla selezione, l'installazione e la manutenzione degli estintori aerosol a guida DIN per la massima protezione.
Cos'è una Estintore aerosol su guida DIN?

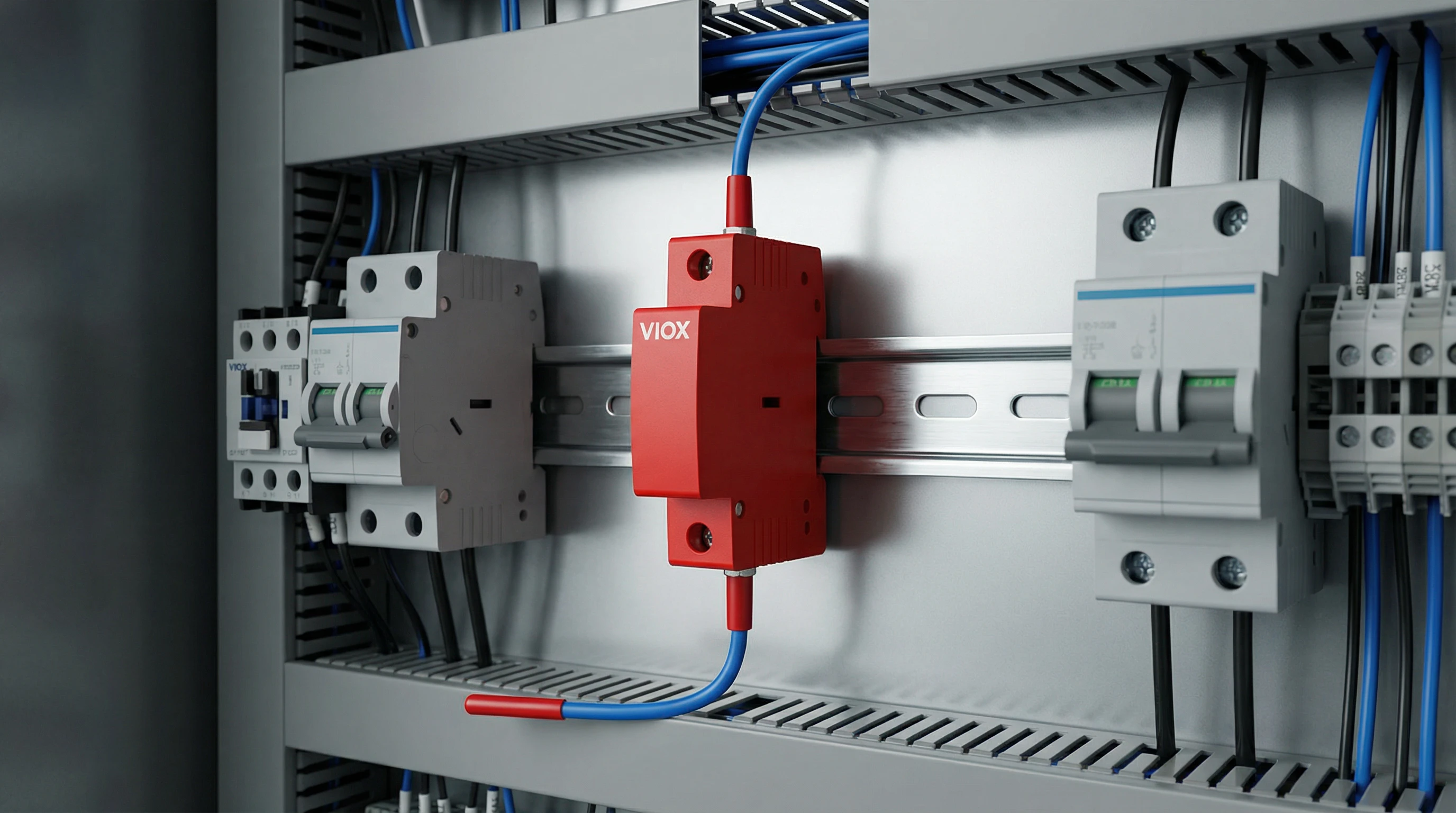

Un estintore aerosol a guida DIN è un dispositivo antincendio compatto e autonomo progettato per essere montato direttamente su guide DIN standard da 35 mm all'interno di quadri elettrici, pannelli di controllo e scatole di derivazione. A differenza dei sistemi antincendio tradizionali che proteggono intere stanze, questi dispositivi forniscono una protezione localizzata, diretta alla fonte, per singoli involucri.
Come funziona la soppressione degli incendi con aerosol
La tecnologia si basa su agenti estinguenti aerosol condensati—tipicamente composti solidi contenenti nitrato di stronzio e nitrato di potassio. Quando vengono attivati dal calore, questi composti subiscono una reazione controllata che genera una nebbia aerosol fine costituita da particelle solide microscopiche e gas inerti.
Questo aerosol funziona attraverso due meccanismi:
- Interruzione della reazione a catena chimica: Le particelle ultrafini (tipicamente 0,1-10 micron) interferiscono con il processo di combustione a livello molecolare, interrompendo la reazione a catena chimica dell'incendio
- Assorbimento del calore: L'aerosol assorbe l'energia termica dalla fiamma, raffreddando l'incendio al di sotto della sua temperatura di accensione
L'intera scarica si completa in 6 secondi o meno, inondando l'involucro protetto e sopprimendo gli incendi prima che possano diffondersi. L'aerosol rimane sospeso per diversi minuti, prevenendo la riaccensione mentre l'armadio si raffredda.
Perché il montaggio su guida DIN?
Il montaggio su guida DIN offre una perfetta integrazione con i componenti elettrici esistenti. La serie QRR0.01G/S di VIOX occupa solo 18 mm di larghezza, equivalenti a un interruttore automatico miniaturizzato unipolare, consentendo l'installazione direttamente accanto a MCB, contattori, relè e altri dispositivi su guida DIN. Questo ingombro “unipolare” (1P) massimizza l'efficienza dello spazio in armadi affollati, garantendo al contempo che il dispositivo antincendio si trovi esattamente dove è più necessaria la protezione.
Caratteristiche e vantaggi principali
La serie QRR0.01G/S di VIOX offre una soluzione completa di protezione antincendio specificamente progettata per applicazioni in quadri elettrici. Ecco cosa distingue questo sistema:
Attivazione termica automatica – Nessuna alimentazione richiesta
Il dispositivo si attiva automaticamente a 170°C (338°F). Due sonde termiche monitorano continuamente il calore. Una volta attivato, il sistema si attiva entro 15 secondi e si scarica in 6 secondi o meno. L'attivazione puramente termica garantisce la protezione anche durante le interruzioni di corrente.
Larghezza ultracompatta di 18 mm
Con soli 18 mm di larghezza, equivalenti a un MCB a 1 polo, il dispositivo si adatta perfettamente ai componenti su guida DIN esistenti senza sacrificare spazio. Compatibile affiancato con i prodotti di protezione del circuito della serie T di VIOX.
Rapida soppressione degli incendi
Una volta attivato, l'aerosol da 10 g si scarica entro 6 secondi, inondando il volume protetto di 0,1 m³. Le particelle ultrafini (0,1-10 micron) raggiungono tutti gli angoli, sopprimendo l'incendio prima che si diffonda. L'aerosol rimane sospeso per minuti, prevenendo la riaccensione.
Agente elettricamente non conduttivo
L'aerosol è elettricamente non conduttivo, sicuro per le apparecchiature sotto tensione. A differenza dei sistemi a base d'acqua che causano cortocircuiti, l'aerosol sopprime l'incendio senza danneggiare l'elettronica o i sistemi di controllo.
Durata di servizio di 10 anni senza manutenzione
I sistemi antincendio tradizionali richiedono ispezioni regolari, controlli della pressione e ricariche dell'agente. La serie QRR0.01G/S funziona senza manutenzione per un massimo di 10 anni. Il composto aerosol solido rimane stabile per tutta la sua durata di servizio, senza rischio di perdite, perdita di pressione o degrado. Ciò riduce drasticamente il costo totale di proprietà garantendo al contempo una protezione affidabile.
Rispettoso dell'ambiente
L'agente aerosol ha un potenziale di riduzione dell'ozono (ODP) pari a zero e un basso potenziale di riscaldamento globale (GWP). Non è tossico e non è corrosivo, sebbene sia necessaria una ventilazione adeguata dopo la scarica.
Installazione semplice
L'installazione non richiede strumenti o formazione specializzati. Il dispositivo si aggancia alla guida DIN standard da 35 mm in pochi secondi. I cavi della sonda termica (10 cm standard, personalizzabili fino a 50 cm) consentono un posizionamento flessibile per un rilevamento ottimale del calore. Il supporto adesivo 3M opzionale offre un metodo di montaggio alternativo per applicazioni non su guida DIN.
Specifiche tecniche
La serie QRR0.01G/S di VIOX è progettata per soddisfare i severi requisiti della protezione dei quadri elettrici industriali. Di seguito sono riportate le specifiche tecniche complete:
| Specifica | Valore |
| Modello | Serie QRR0.01G/S |
| Agente estinguente | Aerosol condensato (nitrato di stronzio, nitrato di potassio) |
| Dosaggio dell'agente | 10 g |
| Volume protetto | Fino a 0,1 m³ (spazi chiusi) |
| Metodo di attivazione | Termico (nessuna alimentazione esterna richiesta) |
| Temperatura di attivazione | 170°C (338°F) |
| Il Tempo Di Risposta | Entro 15 secondi dal raggiungimento della temperatura di attivazione |
| Durata della scarica | ≤6 secondi |
| Opzioni di montaggio | Guida DIN da 35 mm (a scatto) o montaggio laterale adesivo 3M |
| Larghezza del dispositivo | 18 mm (ingombro 1P) |
| Materiale dell'alloggiamento | Plastica resistente alle alte temperature |
| Colore dell'alloggiamento | Rosso |
| Sonde termiche | 2 sonde (rilevamento superiore e inferiore) |
| Lunghezza del cavo della sonda | Standard: 10 cm per sonda Personalizzabile: 10-50 cm per sonda |
| Intervallo di temperatura operativa | Da -50°C a +90°C (da -58°F a +194°F) |
| Tolleranza all'umidità | <95% RH (senza condensa) |
| Vita utile | Fino a 10 anni |
| Requisiti di manutenzione | Nessuna (senza manutenzione) |
| Proprietà ambientali | Non tossico, non corrosivo, ODP zero, basso GWP |
| Conducibilità elettrica | Non conduttivo (sicuro per apparecchiature sotto tensione) |
Caratteristiche delle prestazioni
La serie QRR0.01G/S è ottimizzata per piccoli quadri elettrici chiusi fino a 0,1 metri cubi di volume. Questo in genere copre:
- Scatole di distribuzione elettrica standard
- Pannelli di controllo a anta singola fino a circa 50 cm × 50 cm × 40 cm
- Armadi di controllo motore
- Involucri PLC e di automazione
- Scatole di combinazione solare
- Piccoli armadi server e telecomunicazioni
Per involucri più grandi, è possibile implementare più unità per fornire una copertura completa. L'ampio intervallo di temperature operative (da -50°C a +90°C) garantisce prestazioni affidabili in ambienti estremi, dalle installazioni esterne in climi freddi alle impostazioni industriali ad alta temperatura.
Applicazioni e casi d'uso
Gli estintori aerosol su guida DIN eccellono in applicazioni in cui lo spazio è limitato, l'alimentazione esterna non è affidabile e la protezione diretta alla fonte è essenziale. La serie VIOX QRR0.01G/S è implementata in diversi settori:
Produzione industriale: Centri di controllo motore (MCC), armadi di controllo macchine CNC, quadri e pannelli di distribuzione, sistemi PLC e di automazione
Energia rinnovabile: Scatole di combinazione solare, armadi BMS di accumulo di energia, involucri inverter, sistemi di controllo di turbine eoliche
Data Center e Telecomunicazioni: Rack server, armadi per apparecchiature di telecomunicazione, apparecchiature per stazioni base, involucri per batterie UPS
Trasporto: Armadi di segnalamento ferroviario, sistemi elettrici marittimi, stazioni di ricarica per veicoli elettrici
Edifici commerciali: Pannelli di controllo ascensori, sistemi di gestione degli edifici, sistemi di alimentazione di emergenza
Matrice di selezione delle applicazioni
| Industria | Tipo di apparecchiatura | Idoneità | Vantaggio chiave |
| Produzione | Controlli motore, PLC | Eccellente | Riduce al minimo i tempi di inattività della produzione |
| Solare/Rinnovabile | Scatole di combinazione, inverter | Eccellente | Funziona senza alimentazione di rete |
| Centri Dati | Rack server, armadi di rete | Buono | L'agente non conduttivo protegge l'elettronica |
| Trasporto | Sistemi ferroviari, marittimi | Eccellente | Ampio intervallo di temperature, resistente alle vibrazioni |
| Telecomunicazioni | Stazioni base, telai di distribuzione | Eccellente | Esente da manutenzione per siti remoti |
| Commerciale | Controlli ascensori, BMS | Buono | La lunga durata riduce i costi di ispezione |
La serie QRR0.01G/S è particolarmente adatta per strutture non presidiate, installazioni remote e applicazioni in cui i sistemi di soppressione tradizionali sono impraticabili a causa di vincoli di spazio, alimentazione o manutenzione.
Installazione e montaggio
Un'installazione corretta garantisce prestazioni ottimali di rilevamento ed estinzione degli incendi. La serie VIOX QRR0.01G/S è progettata per una semplice installazione da parte di appaltatori elettrici e personale della struttura.
Fasi di installazione su guida DIN
- Seleziona la posizione: Posizionare il dispositivo sulla guida DIN vicino al centro dell'involucro protetto, assicurando uno spazio adeguato (minimo 10 cm) dai componenti che generano calore come trasformatori o resistori di potenza
- Agganciare alla guida: Allineare la clip di montaggio del dispositivo con la guida DIN standard da 35 mm e premere con decisione fino a quando non scatta in posizione
- Posizionare le sonde termiche: Fissare una sonda vicino alla parte superiore dell'armadio (dove si accumula il calore) e una vicino alle potenziali fonti di accensione (interruttori automatici, contattori, punti di ingresso dei cavi)
- Instradare i cavi della sonda: Far passare i cavi della sonda da 10 cm nelle posizioni designate. Per armadi più grandi, richiedere lunghezze di cavo personalizzate (fino a 50 cm) per raggiungere i punti di rilevamento ottimali
- Verificare lo spazio: Assicurarsi che il dispositivo e le sonde abbiano un flusso d'aria libero e non siano coperti da fasci di cavi o altri ostacoli
- Applicare le etichette di avvertimento: Apporre le etichette di avvertimento fornite sulla porta dell'armadio indicando che è installata l'estinzione automatica degli incendi
Montaggio alternativo: adesivo 3M
Per armadi senza guide DIN o quando lo spazio sulla guida è completamente utilizzato, il supporto adesivo 3M opzionale consente il montaggio a parete laterale:
- Pulire e sgrassare la superficie di montaggio
- Rimuovere la protezione adesiva e premere con decisione per 30 secondi
- Attendere 24 ore per la completa polimerizzazione dell'adesivo prima di considerare il dispositivo operativo
Linee guida per il posizionamento delle sonde termiche
| Sonda | Posizione consigliata | Scopo |
| Sonda superiore | Terzo superiore dell'armadio, lontano dalle prese d'aria | Rileva l'accumulo di calore (l'aria calda sale) |
| Sonda inferiore | Vicino a potenziali fonti di accensione (MCB, contattori, terminazioni dei cavi) | Rilevamento precoce di eventi di incendio localizzati |
Entrambe le sonde devono raggiungere i 170°C per attivare l'attivazione, fornendo ridondanza e riducendo le false attivazioni.
Considerazioni sull'installazione
- Sigillatura dell'involucro: Progettato per armadi semi-sigillati o completamente sigillati
- Unità multiple: Per armadi superiori a 0,1 m³, installare più unità distribuite uniformemente
- Zone di temperatura: Evitare di posizionare le sonde direttamente sopra i componenti che operano abitualmente a temperature elevate
Confronto con i sistemi di estinzione incendi tradizionali
Quando valutano la protezione antincendio per gli armadi elettrici, gli acquirenti in genere confrontano i sistemi ad aerosol condensato con tre tecnologie consolidate: CO2, FM-200 (agente pulito) e acqua nebulizzata. Ognuno ha vantaggi e limiti distinti.
Tabella di confronto delle tecnologie
| Funzione | Aerosol condensato (VIOX QRR0.01G/S) |
Sistemi a CO2 | FM-200 (HFC-227ea) |
Acqua nebulizzata |
| Meccanismo di estinzione | Interruzione della reazione a catena chimica + assorbimento del calore | Spostamento dell'ossigeno + raffreddamento | Assorbimento del calore | Raffreddamento + bagnatura |
| Sicurezza elettrica | Non conduttivo, sicuro per apparecchiature sotto tensione | Non conduttivo, sicuro per apparecchiature sotto tensione | Non conduttivo, sicuro per apparecchiature sotto tensione | Conduttivo, richiede la disattivazione |
| Requisiti di spazio | Minimo (18 mm su guida DIN) | Grande (cilindri ad alta pressione) | Moderato (cilindri pressurizzati) | Moderato (pompa, tubazioni, ugelli) |
| Requisiti di alimentazione | Nessuno (attivazione termica) | Elettrico per elettrovalvola | Elettrico per elettrovalvola | Elettrico per pompa e controlli |
| Complessità dell'installazione | Semplice (a scatto, senza tubazioni) | Complesso (tubazioni, rete di distribuzione) | Complesso (tubazioni, rete di distribuzione) | Molto complesso (impianto idraulico, test di pressione) |
| Tempo di scarica | ≤6 secondi | 30-60 secondi | 10 secondi | 10-30 secondi |
| Residuo | Particolato minimo | Nessuno | Nessuno | Residuo di acqua, potenziale di corrosione |
| Manutenzione | Nessuno (durata di servizio di 10 anni) | Ispezioni annuali, controlli della pressione | Ispezioni annuali, campionamento dell'agente | Test trimestrali della pompa, pulizia degli ugelli |
| Impatto ambientale | Zero ODP, basso GWP | Zero ODP, gas serra | Alto GWP, in fase di eliminazione graduale | Ambientalmente neutro |
| Sicurezza umana | Non adatto per spazi occupati | Letale a concentrazioni di soppressione | Sicuro in spazi occupati | Sicuro in spazi occupati |
| Costo | Basso (dispositivo + installazione) | Moderato (attrezzatura + installazione) | Alto (agente + installazione + costi continui) | Alto (attrezzatura + installazione + approvvigionamento idrico) |
| Migliori applicazioni | Armadi individuali, siti remoti, piccoli involucri | Sale quadri non occupate | Data center, sale di controllo con personale | Grandi sale macchine |
Perché scegliere l'aerosol per gli armadi elettrici?
Per la protezione dei singoli armadi elettrici, la serie VIOX QRR0.01G/S offre vantaggi interessanti:
Protezione diretta alla fonte: I dispositivi aerosol si installano direttamente all'interno dell'armadio, sopprimendo gli incendi alla loro fonte prima che si diffondano, più velocemente e in modo più efficiente rispetto ai sistemi a livello di stanza.
Zero dipendenze esterne: Funziona in modo completamente indipendente senza alimentazione elettrica, pannelli di controllo o infrastrutture complesse. Ideale per installazioni remote, retrofit e protezione di backup.
Efficienza dello spazio: Con una larghezza di 18 mm, si adatta ai componenti esistenti su guida DIN. I sistemi tradizionali richiedono sale dedicate per le apparecchiature e tubazioni estese.
Costo totale di gestione: Zero manutenzione per 10 anni elimina i costi ricorrenti per ispezioni, test di pressione e ricariche dell'agente.
Semplicità di installazione: Non sono richieste certificazioni specialistiche o permessi per lavori a caldo. Gli elettricisti possono completare l'installazione in pochi minuti.
Per gli armadi elettrici in particolare, la tecnologia aerosol offre il miglior equilibrio tra prestazioni, costi e praticità.
Certificazioni e conformità agli standard
La serie VIOX QRR0.01G/S è progettata per soddisfare gli standard internazionali di soppressione degli incendi per sistemi aerosol condensati:
- UL 2775: Standard di sicurezza per unità fisse di estinzione incendi ad aerosol condensato
- NFPA 2010: Standard per sistemi fissi di estinzione incendi ad aerosol
- ISO 15779: Requisiti per sistemi di estinzione incendi ad aerosol condensato
- Marcatura CE: Conformità alle direttive UE in materia di sicurezza, salute e protezione ambientale
Come per tutte le apparecchiature antincendio, verificare che il sistema soddisfi i codici edilizi locali e i requisiti assicurativi per la propria specifica applicazione. VIOX fornisce documentazione tecnica e supporto per la certificazione per assistere con le autorizzazioni e la verifica della conformità.
Classificazione di sicurezza importante: A causa del contenuto di nitrato di potassio nel composto aerosol, questo dispositivo può essere classificato come merce pericolosa di classe 9 per il trasporto internazionale. VIOX gestisce tutta la documentazione di trasporto necessaria per una spedizione conforme.
Domande Frequenti
D: La serie QRR0.01G/S può essere utilizzata in spazi occupati?
R: No. Sebbene l'agente aerosol non sia tossico, lo scarico può causare difficoltà respiratorie e riduzione della visibilità. Il dispositivo è progettato per armadi elettrici non presidiati. Evacuare immediatamente in caso di scarica accidentale in un'area occupata.
D: Cosa succede dopo che il dispositivo si scarica?
R: Il dispositivo è monouso. Dopo lo scarico, l'unità deve essere sostituita. L'aerosol lascerà residui minimi; pulire le superfici prima di installare un'unità sostitutiva. Consentire la ventilazione dell'armadio prima di riattivare l'apparecchiatura.
D: Come faccio a sapere quando il dispositivo deve essere sostituito?
R: La serie QRR0.01G/S ha una durata di servizio di 10 anni dalla data di produzione (stampata sull'etichetta). Sostituire l'unità al termine della sua durata di servizio o immediatamente dopo lo scarico.
D: Funzionerà in armadi esterni?
R: Sì. Il dispositivo funziona tra -50°C e +90°C e tollera fino al 95% di umidità relativa senza condensa, rendendolo adatto per custodie esterne (grado di protezione IP65+) nella maggior parte dei climi.
D: Posso usarlo con gas esplosivi o in luoghi pericolosi?
R: No. Il dispositivo non è adatto per aree con gas esplosivi o luoghi pericolosi classificati. Consultare VIOX per alternative a prova di esplosione.
D: Quante unità mi servono per il mio armadio?
R: Un'unità QRR0.01G/S protegge fino a 0,1 m³. Misurare il volume dell'armadio (lunghezza × larghezza × profondità in metri). Ad esempio, un armadio di 50 cm × 50 cm × 40 cm = 0,1 m³ (richiede 1 unità). Un armadio di 60 cm × 60 cm × 60 cm = 0,216 m³ (richiede 3 unità).
Conclusione
Gli incendi negli armadi elettrici minacciano le operazioni in ogni settore. L'estintore aerosol per guida DIN serie VIOX QRR0.01G/S offre una soppressione automatizzata e localizzata degli incendi esattamente dove è necessario, all'interno dell'armadio, prima che gli incendi si propaghino. Con il suo ingombro ultracompatto di 18 mm, l'assenza di requisiti di manutenzione e una durata di servizio di 10 anni, offre a elettricisti, produttori OEM e facility manager una soluzione pratica di protezione antincendio che i sistemi tradizionali non possono eguagliare.
Sia che tu stia proteggendo scatole di combinazione solare, centri di controllo motori, armadi PLC o apparecchiature di telecomunicazione, la serie QRR0.01G/S si integra perfettamente con la tua infrastruttura di guida DIN esistente.
Pronti a proteggere i vostri armadi elettrici? Contatta VIOX Electric oggi stesso per specifiche tecniche, opzioni di personalizzazione e informazioni sui distributori. Il nostro team fornisce supporto completo dalla selezione del prodotto alla guida all'installazione.
VIOX Elettrico – Soluzioni affidabili di protezione elettrica per applicazioni industriali e commerciali.
