Il Forma estesa di CKT nel lavoro elettrico è Circuito.
In pratica, CKT è un'abbreviazione utilizzata su disegni elettrici, schemi di quadri, etichette degli interruttori, schemi elettrici e note sul campo dove lo spazio è limitato e il significato è già compreso da elettricisti, ingegneri e team di manutenzione.
Quindi, se vedi:
CKT 1Illuminazione CKTCKT 7 SCATTATOCKT di riserva
significa semplicemente Circuito 1, Circuito di illuminazione, Circuito 7 Scattato, o Circuito di riserva.
Questa è la risposta breve. La risposta più utile è come questa abbreviazione viene effettivamente utilizzata nei documenti elettrici, come differisce da termini simili come CB e CT, e perché compare ancora così spesso nei quadri e nei cablaggi reali.
Cosa significa CKT nei sistemi elettrici?
CKT significa Circuito.
Nei sistemi elettrici, un circuito è il percorso che trasporta la corrente dalla sorgente, attraverso il carico, e di nuovo attraverso il percorso di ritorno appropriato alla progettazione del sistema. L'abbreviazione CKT è semplicemente un'abbreviazione compatta di disegno e etichettatura per quella parola.
Lo vedrai più spesso quando l'autore del documento deve identificare:
- un circuito derivato
- un circuito di alimentazione
- un circuito di illuminazione
- un circuito di controllo
- un numero di circuito in uno schema di quadro
A differenza di alcune abbreviazioni che si riferiscono a un dispositivo specifico, CKT non nomina un prodotto. Nomina il circuito stesso.

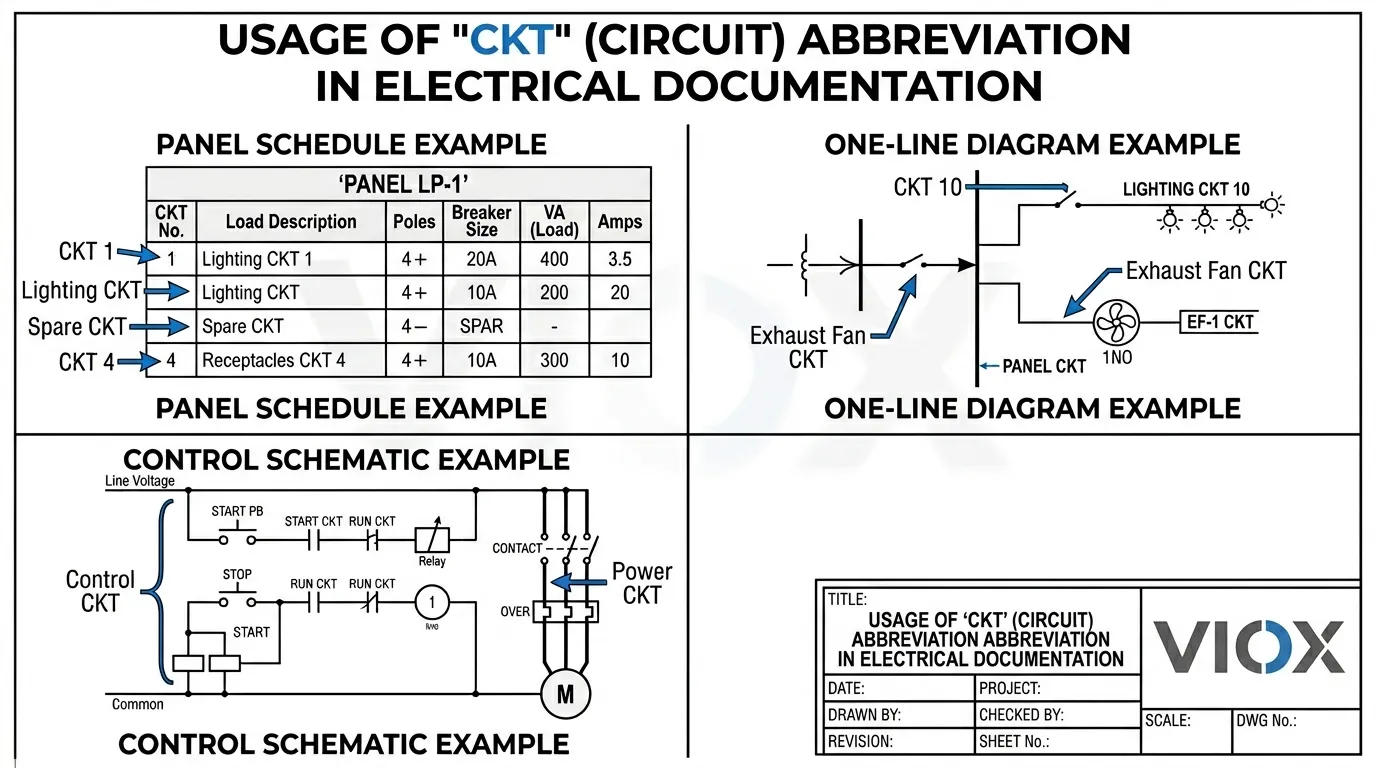

Dove vedrai CKT nel lavoro elettrico reale
È qui che molti articoli rimangono troppo generali. Nel lavoro elettrico reale, CKT è importante perché compare esattamente nei punti in cui le persone leggono e risolvono i problemi dei sistemi.

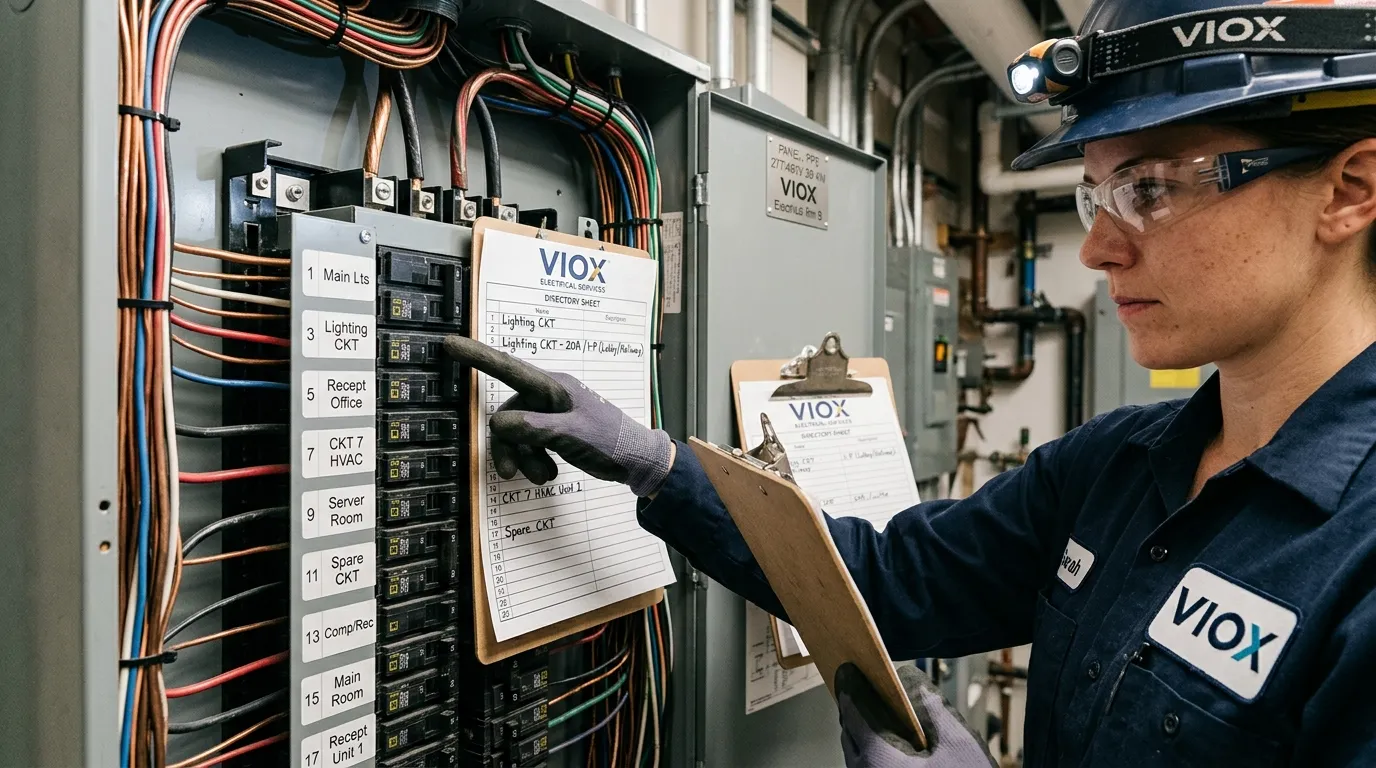

1. Schemi di quadri
Negli schemi di quadri, CKT è comunemente usato per identificare i circuiti in uscita numerati.
Esempi:
CKT 2 - Illuminazione della receptionCKT 6 - Prese generaliCKT 12 - Riserva
Questo consente al lettore di abbinare rapidamente una posizione dell'interruttore o un'assegnazione del circuito al carico che serve.
2. Schemi elettrici e schemi circuitali
Sugli schemi elettrici, CKT è spesso usato dove lo spazio è limitato e i riferimenti ripetuti a “circuito” renderebbero il disegno più difficile da leggere.
Esempi:
CKT di controlloCKT di allarmeCKT di avviamento del motoreCKT al quadro di illuminazione di emergenza
3. Etichette sul campo e note di manutenzione
Nel lavoro di manutenzione, i tecnici usano spesso CKT nei registri, nei rapporti di prova e nelle note di isolamento.
Esempi:
Aperto su CKT 4CKT 9 ha fallito il controllo di continuitàVerificare la tensione al CKT di controllo
4. Diagrammi unifilari e documenti di distribuzione
Nelle installazioni più grandi, CKT può apparire in uno stile di documento di progetto più abbreviato, specialmente dove sono necessari riferimenti ripetuti a gruppi di circuiti specifici.
Questo è uno dei motivi per cui il termine è utile nella documentazione residenziale, commerciale e industriale.

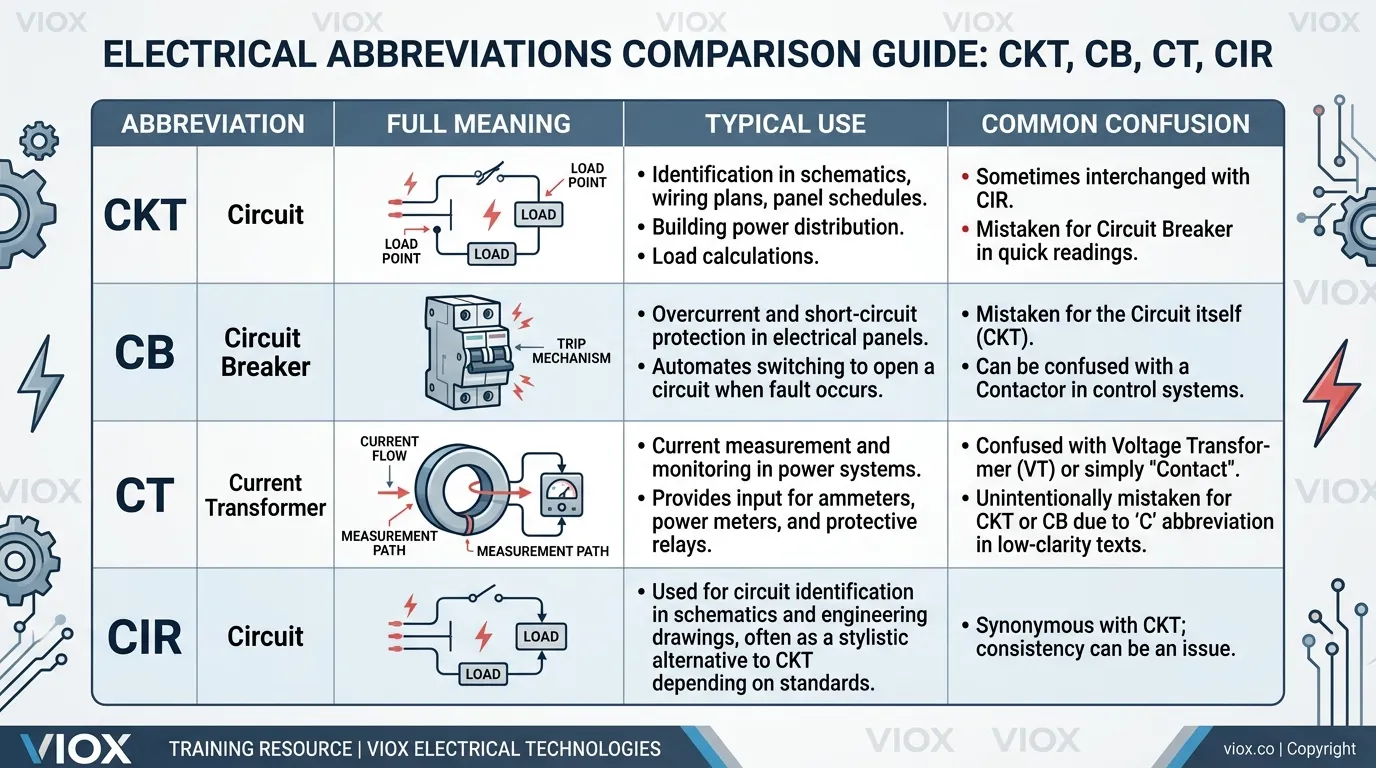

Tabella di riferimento rapido
| Termine | Significato | Uso tipico |
|---|---|---|
| CKT | Circuito | Etichettatura generale dei circuiti su disegni, schemi e note |
| CB | Interruttore automatico | Si riferisce al dispositivo di protezione, non al circuito stesso |
| CT | Trasformatore di corrente | Si riferisce a un componente di misurazione/protezione |
| CIR | Circuito | Abbreviazione alternativa vista in alcuni documenti, ma di solito meno comune di CKT |
Questa distinzione è importante perché molti principianti confondono il circuito stesso con il dispositivo di protezione che lo serve.
Ad esempio:
CKT 5si riferisce al circuitoInterruttore per CKT 5si riferisce all'interruttore che protegge quel circuito
Sono correlati, ma non sono la stessa cosa.
CKT vs CB vs CT: Le confusioni più comuni
CKT vs CB
CB significa Interruttore automatico.
CKT significa Circuito.
Un interruttore protegge un circuito, ma non è il circuito stesso.
Questo è uno dei punti di confusione più comuni nella lettura dei quadri.
CKT vs CT
CT significa Trasformatore di corrente, non circuito.
Questo è importante in ambienti industriali e di misurazione, dove CT è un'abbreviazione molto comune nei disegni di protezione e misurazione.
CKT vs CIR
CIR è un'altra abbreviazione per Circuito, ma CKT rimane comune in molte convenzioni di disegno, schemi di quadri e documenti sul campo.
Se il tuo team utilizza CKT, il significato è ancora semplicemente Circuito.
Perché gli elettricisti usano CKT invece di scrivere “Circuit”?
La risposta breve è l'efficienza della progettazione.
Disegni elettrici, etichette, schemi e note spesso necessitano di termini compatti che si adattino a spazi limitati senza perdere significato. CKT è corto, visivamente distinto e ampiamente riconosciuto nella pratica.
C'è anche un lato storico dell'abbreviazione. I riferimenti storici discussi dai professionisti del settore elettrico fanno riferimento a standard di progettazione e abbreviazione più vecchi, inclusi i riferimenti a MIL-STD-12, dove CKT appare come un'abbreviazione per circuito. Questo background storico aiuta a spiegare perché CKT è rimasto comune anche se non è l'ortografia più intuitiva a prima vista. Questo è meglio trattato come una nota di utilizzo storico piuttosto che un requisito di progettazione moderno.[origine]
Come leggere correttamente CKT nella pratica
Quando vedi CKT in un documento, l'approccio migliore è leggerlo nel contesto.
In un quadro residenziale
CKT 3 - Prese della cucina
significa che il terzo circuito elencato serve il carico della presa della cucina.
In un disegno commerciale
Illuminazione CKT
significa il circuito di illuminazione o il gruppo di circuiti mostrato in quella parte del disegno.
In uno schema di controllo
CKT di controllo
di solito significa il percorso del circuito di controllo, non l'alimentatore principale.
Questo è il motivo per cui CKT è un'abbreviazione utile. Rimane semplice, ma il tipo di circuito esatto diventa chiaro dal contesto dell'etichetta o del disegno circostante.
CKT è ancora usato oggi?
Sì. Mentre alcuni documenti scrivono per esteso Circuito per intero, CKT è ancora ampiamente visto in:
- schemi dei quadri
- progetti elettrici
- disegni di edifici
- etichette delle apparecchiature
- documentazione sul campo
- note di manutenzione
È particolarmente comune dove si preferisce la notazione compatta.
Termini elettrici correlati che vale la pena conoscere
Una volta che CKT è chiaro, le prossime abbreviazioni di cui le persone di solito hanno bisogno sono quelle che si trovano accanto ad esso su disegni e quadri.
Le pagine correlate più utili sono:
- Forma completa di MCB in elettrotecnica
- RCCB Full Form
- RCBO Full Form in Electrical
- Centro di carico vs Quadro di distribuzione
Quelle pagine aiutano quando la domanda non è più “Cosa significa CKT?” ma “Quali dispositivi proteggono o servono quel circuito?”
FAQ
Qual è la forma estesa di CKT in ambito elettrico?
La forma completa di CKT nel lavoro elettrico è Circuito.
Cosa significa CKT su un pannello interruttori?
Su un quadro di interruttori, CKT identifica un numero di circuito o un'assegnazione di circuito, come CKT 4 o Illuminazione CKT.
CKT è lo stesso di circuito?
Sì. CKT è semplicemente un'abbreviazione di circuito.
CKT è la stessa cosa di interruttore automatico?
No. CKT significa circuito, mentre CB significa interruttore.
Perché circuito è abbreviato come CKT?
Viene utilizzato come stenografia compatta per la progettazione e l'etichettatura. I riferimenti storici suggeriscono che anche i vecchi standard di abbreviazione hanno contribuito a stabilire l'uso, inclusi i riferimenti a MIL-STD-12.[origine]
Dove viene comunemente utilizzato CKT?
CKT è comunemente usato nei quadri di distribuzione, schemi elettrici, schemi circuitali, diagrammi unifilari e note di manutenzione.
Conclusione
Il Forma estesa di CKT nel lavoro elettrico è Circuito. Potrebbe sembrare semplice, ma è un'abbreviazione molto pratica perché appare esattamente dove le persone del settore elettrico hanno bisogno di chiarezza rapida: schemi dei quadri, etichette degli interruttori, schemi e note sul campo.
Una volta che lo sai CKT significa Circuito, diventa molto più facile leggere gli schemi dei quadri elettrici, seguire i disegni e comunicare chiaramente durante l'installazione, la risoluzione dei problemi e la manutenzione.
