Nei quadri elettrici, potresti imbatterti in due dispositivi su guida DIN quasi identici: stesso fattore di forma, stesso amperaggio, stesso interruttore. Uno costa 50 €. L'altro? Solo 15 €. La differenza non è marketing, ma regolamentazione.
Questo divario di prezzo segna una divisione normativa critica. I quadristi, i produttori OEM e gli installatori elettrici devono comprendere la distinzione tra gli interruttori automatici UL 489 e i protettori supplementari UL 1077. Confonderli significa affrontare progetti respinti durante le ispezioni dell'Autorità Competente (AHJ), costose rilavorazioni e, nel peggiore dei casi, incendi di apparecchiature quando la protezione da sovracorrente fallisce.
Questa guida chiarisce quando utilizzare ciascun dispositivo, come identificarli visivamente e perché sostituire l'uno con l'altro viola i codici elettrici.
Cosa sono gli interruttori automatici UL 489?
UL 489 definisce lo standard per “Interruttori automatici scatolati, Interruttori scatolati e Contenitori per interruttori automatici". Questi dispositivi sono elencati UL, il che significa che hanno superato test completi come dispositivi di protezione completi e autonomi adatti per l'installazione diretta nei sistemi di distribuzione elettrica. Un interruttore automatico UL 489 funge da.
protezione del circuito derivato —il dispositivo di protezione da sovracorrente primario che protegge i conduttori dal pannello di servizio al carico finale. Pensalo come il "primo soccorritore" nel tuo sistema elettrico. Quando si verifica un guasto, un interruttore UL 489 deve interrompere in modo indipendente la piena corrente di guasto disponibile (spesso 5 kA, 10 kA o superiore a seconda della classificazione) senza l'assistenza di dispositivi a monte.Capacità chiave che definiscono i dispositivi UL 489:.
: Testato per interrompere in sicurezza enormi correnti di cortocircuito, dissipando l'energia dell'arco attraverso robusti estintori ad arco interni
- Elevata capacità di interruzioneStandard di spaziatura rigorosi
- : Distanze di isolamento e di dispersione generose che impediscono il tracciamento e il flashover in condizioni di guastoFunzionamento autonomo
- : Nessun requisito per la protezione a monte; l'interruttore può fungere da unico dispositivo di protezione nel suo circuitoApprovazione del cablaggio sul campo
- : Progettato e testato per proteggere i conduttori che lasciano l'involucro, alimentando prese, circuiti di illuminazione, macchinari e altri carichi: Pannelli di distribuzione, sezionatori di macchinari, circuiti di illuminazione e protezione delle prese secondo l'articolo 240 del NEC.
Applicazioni comuniCosa sono i protettori supplementari UL 1077?.
UL 1077 regola i "Protettori supplementari per l'uso in apparecchiature elettriche". La parola chiave è
supplementare —questi dispositivi sono componenti riconosciuti UL, non prodotti elencati autonomi. Sono progettati per funzionareapparecchiature in cui esiste già una protezione del circuito derivato (o non è richiesta dal codice). all'interno Pensa a un dispositivo UL 1077 come a uno "specialista", che fornisce una protezione mirata e granulare per i componenti sensibili all'interno di un involucro: un alimentatore PLC, un secondario del trasformatore, un circuito di controllo o un bus di strumentazione. Non sta sostituendo l'interruttore automatico principale; sta aggiungendo un secondo livello di difesa su misura per le esigenze di uno specifico sottocircuito.
Caratteristiche chiave che definiscono i dispositivi UL 1077:.
Stato del componente
- : Riconosciuto UL, non elencato; deve essere valutato nel contesto del prodotto finale (ad esempio, un quadro elettrico certificato secondo UL 508A): Adeguato per guasti interni all'apparecchiatura, ma non testato agli stessi livelli di corrente di guasto degli interruttori UL 489
- Minore capacità di interruzioneRequisiti di spaziatura ridotti
- : Le distanze di isolamento e di dispersione soddisfano gli standard UL 1077 e UL 840, ma sono meno rigorose di UL 489Dipendenza dalla protezione a monte
- : Presuppone che un interruttore UL 489 a monte limiterà l'energia di guasto prima che il protettore supplementare veda livelli di corrente distruttiviSolo cablaggio interno
- : Esplicitamente limitato alla protezione dei conduttoril'involucro dell'apparecchiatura; non approvato per cablaggio sul campo, prese o carichi al di fuori dell'armadio all'interno : Circuiti interni in quadri elettrici, controllori di macchinari e strumentazione, sempre con protezione UL 489 a monte.

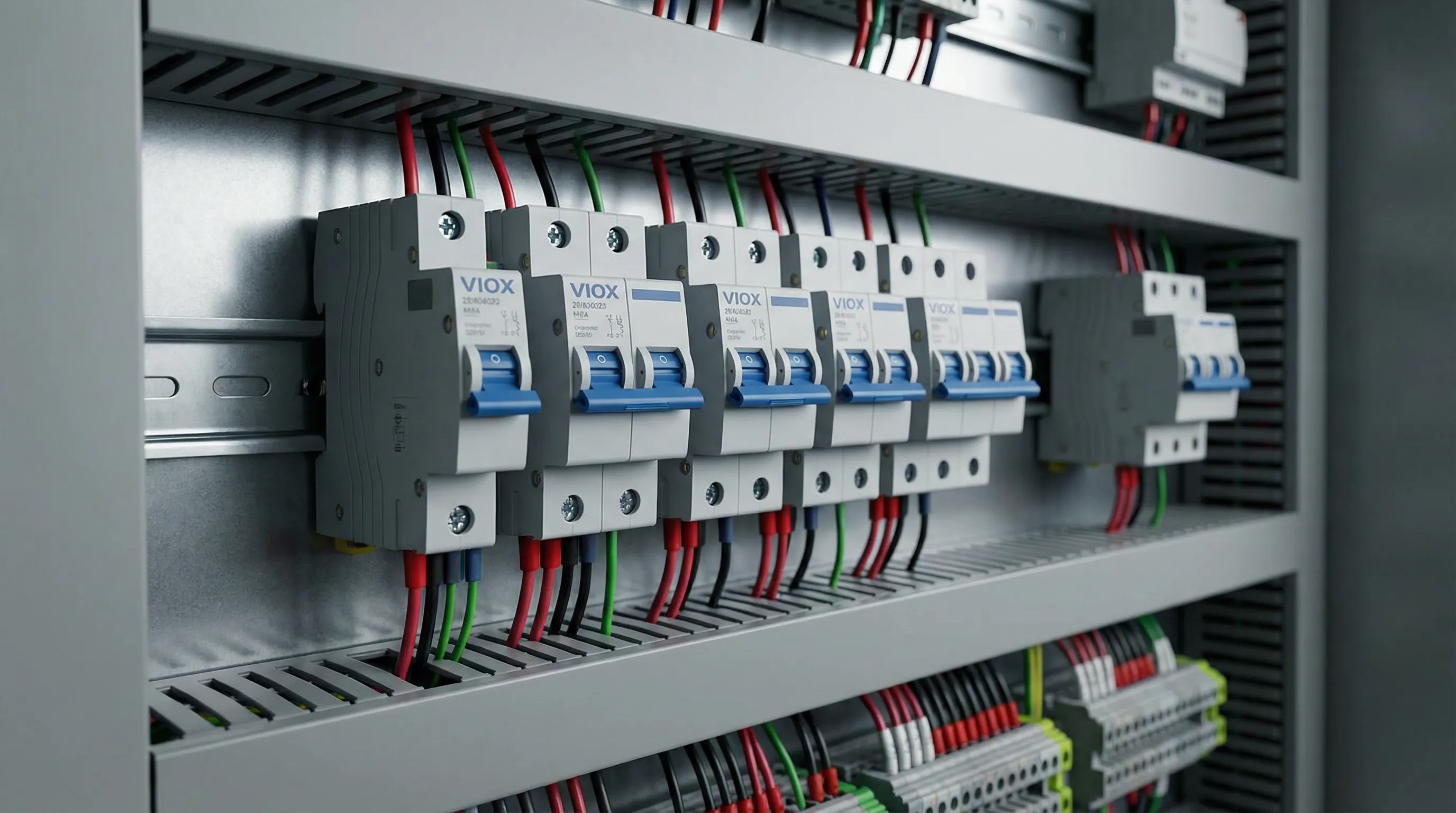

Applicazioni comuniInterruttori automatici VIOX montati su.
Interruttore automatico UL 489
| Attributo | Protettore supplementare UL 1077 | Stato della certificazione |
|---|---|---|
| Elencato UL (prodotto completo) | Componente riconosciuto UL (deve essere utilizzato in apparecchiature elencate) | Protezione da sovracorrente del circuito derivato |
| Funzione primaria | Protezione supplementare all'interno dell'apparecchiatura | Alto (5-25 kA tipici, testato alla piena classificazione) |
| Capacità di interruzione | Inferiore (adeguato per guasti interni, test limitati) | Distanza di isolamento |
| Rigoroso (progettato per l'interruzione di guasti autonomi) | Ridotto (presuppone che la protezione a monte limiti l'energia di guasto) | Pannelli di servizio, quadri di distribuzione, sezionatori di macchinari |
| Posizione di installazione | All'interno di quadri elettrici, involucri di apparecchiature, elettrodomestici | Protezione del cablaggio sul campo |
| – approvato per i conduttori che lasciano l'involucro | Sì – solo cablaggio interno | No Protezione della presa |
| – può proteggere direttamente prese e prese | Sì – viola il NEC se utilizzato per circuiti di prese | No Protezione a monte richiesta |
| No – funziona in modo indipendente | Sì – richiede un interruttore UL 489 a monte (o nessuna protezione richiesta dal codice) | Yes – requires UL 489 breaker upstream (or no protection required by code) |
| Riferimento all'articolo NEC | Articolo 240 del NEC (protezione dei circuiti derivati) | Articolo 240.10 del NEC (protezione supplementare da sovracorrente) |
| Identificazione visiva | Marchio UL Listed (cerchio con “UL” e ®) | Marchio UL Recognized (“UR”, spesso speculare) |
| Typical Price Range | $30-$80+ (a seconda della corrente nominale e delle caratteristiche) | $10-$25 (inferiore a causa della portata di test ridotta) |
| Esempio di caso d'uso | Interruttore principale che protegge un circuito di presa da 20 A in un'officina | Protettore da 2 A che protegge un alimentatore PLC all'interno di un pannello di controllo |
Scenari applicativi: dove appartiene ciascun dispositivo
Comprensione dove distribuire ciascun tipo di dispositivo è essenziale per la conformità al codice. Le violazioni più comuni si verificano quando i costruttori di pannelli o gli OEM utilizzano protezioni supplementari UL 1077 in applicazioni che richiedono interruttori automatici UL 489. Ecco un quadro decisionale basato sul tipo di cablaggio e sulla posizione del carico.
Scenario 1: Protezione delle prese (sbocchi)
Requisiti: Interruttore automatico UL 489
Perché: Qualsiasi presa è considerata un carico del circuito derivato ai sensi del NEC, che richiede la protezione da sovracorrente del circuito derivato.
Approccio corretto: Utilizzare un interruttore automatico UL 489 (tipicamente da 15 A o 20 A) per proteggere il circuito della presa.
Scenario 2: Cablaggio sul campo a carichi esterni
Requisiti: Interruttore automatico UL 489
Perché: Il “cablaggio sul campo” (conduttori che escono dall'involucro per alimentare carichi esterni) deve essere protetto da dispositivi di circuito derivato elencati secondo il NEC.
Approccio corretto: Installare un interruttore automatico UL 489 dimensionato per la dimensione del conduttore e il carico.
Scenario 3: Circuiti e componenti di controllo interni
Requisiti: Protettore supplementare UL 1077 (con interruttore automatico UL 489 a monte)
Perché: All'interno dei pannelli di controllo, dozzine di piccoli carichi necessitano ciascuno di protezione. I dispositivi UL 1077 forniscono una protezione granulare mentre l'interruttore automatico principale UL 489 protegge l'alimentatore in ingresso.
Esempio conforme: Un pannello elencato UL 508A ha un interruttore automatico UL 489 da 20 A che alimenta il pannello. All'interno, i circuiti utilizzano protettori UL 1077 da 2 A per il PLC, 5 A per l'HMI e 1 A per i relè di sicurezza.
Regola chiave: I dispositivi UL 1077 proteggono il cablaggio interno solo. Se un conduttore esce dal pannello, utilizzare UL 489.
Scenario 4: Circuiti di illuminazione
Requisiti: Tipicamente interruttore automatico UL 489
Perché: I circuiti di illuminazione sono circuiti derivati per definizione, che richiedono la protezione del circuito derivato secondo il NEC.
Esempio: Le luci del pannello all'interno di un involucro possono utilizzare UL 1077 se fanno parte del cablaggio interno. L'illuminazione esterna deve avere la protezione UL 489.
Tabella decisionale rapida: di quale dispositivo ho bisogno?
| Applicazione | Dispositivo richiesto | Motivo |
|---|---|---|
| Prese (qualsiasi posizione) | UL 489 | Il NEC richiede la protezione del circuito derivato per tutte le prese |
| Cablaggio sul campo a carichi esterni | UL 489 | I conduttori che escono dall'involucro sono circuiti derivati |
| Cablaggio interno del pannello (PLC, relè) | UL 1077 | Protezione supplementare; UL 489 a monte già presente |
| Circuiti di illuminazione (edificio/generale) | UL 489 | Si applicano i requisiti del circuito derivato |
| Luci interne del pannello | UL 1077 | Se parte del cablaggio interno dell'apparecchiatura; controllare le regole UL 508A |
| Primario del trasformatore (esterno) | UL 489 | Il primario è un carico del circuito derivato |
| Secondario del trasformatore (interno) | UL 1077 | I circuiti secondari all'interno dell'apparecchiatura possono utilizzare la protezione supplementare |
Identificazione visiva: come distinguerli
Poiché i dispositivi UL 489 e UL 1077 spesso condividono fattori di forma identici, specialmente nei formati di interruttori automatici miniaturizzati su guida DIN, sapere come identificarli a vista è fondamentale per le ispezioni sul campo, la gestione dell'inventario e la verifica della conformità.

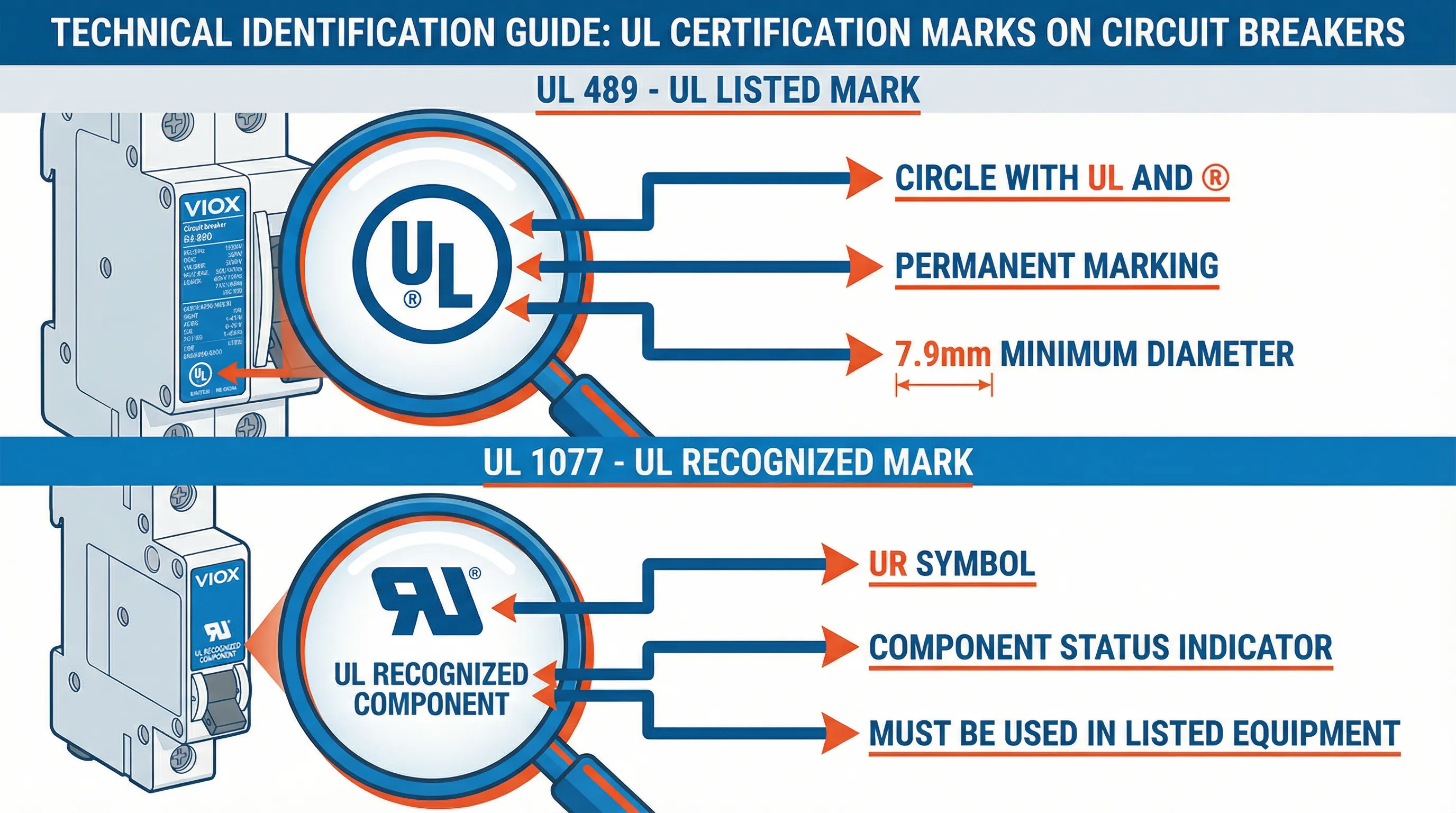

Cercare il marchio di certificazione
L'identificatore più affidabile è il marchio di certificazione UL stampato o stampato sul corpo o sull'etichetta del dispositivo:
Interruttori automatici UL 489 visualizzano il Marchio UL Listed: un cerchio con “UL” e ®. Ciò indica un prodotto completo approvato per l'installazione diretta in sistemi elettrici.
Protettori supplementari UL 1077 portano il Marchio UL Recognized Component: Simbolo “UR” o “UL Recognized Component”, che indica lo stato di solo componente.
Controllare l'etichetta del dispositivo e il numero di modello
I produttori spesso codificano il tipo di certificazione nell'etichettatura del prodotto:
- Prefissi o suffissi del numero di modello: Alcuni marchi utilizzano nomi di serie distinti, ad esempio “CB-” per gli interruttori automatici (UL 489) e “SP-” per i protettori supplementari (UL 1077).
- Testo dell'etichetta: Cercare dichiarazioni esplicite come “Branch Circuit Protector” (UL 489) o “Supplementary Protector for Use in Electrical Equipment” (UL 1077).
- Riferimenti alle norme: L'etichetta del dispositivo può citare direttamente “UL 489” o “UL 1077”.
Ispezionare la scheda tecnica o il catalogo
Quando si ordinano o si specificano i dispositivi, fare riferimento incrociato alla documentazione tecnica del produttore:
- Elenchi di certificazione: I produttori affidabili dichiarano chiaramente se un prodotto è elencato UL (489) o riconosciuto UL (1077).
- I valori nominali elettrici: I dispositivi UL 1077 hanno valori di interruzione inferiori (3-5 kA) rispetto a UL 489 (10-25 kA).
Molti produttori utilizzano lo stesso alloggiamento per entrambi i tipi. Verificare sempre il marchio di certificazione, non affidarsi mai solo all'aspetto.
Lista di controllo per l'identificazione visiva rapida
| Controlla questo | Indicatore UL 489 | Indicatore UL 1077 |
|---|---|---|
| Marchio di certificazione | Cerchio con “UL” e ® | “Simbolo ”UR“ o ”Componente riconosciuto UL" |
| Formulazione dell'etichetta | “Elencato”, “Interruttore automatico” | “Riconosciuto”, “Protettore supplementare” |
| Scheda tecnica | Elenca come UL 489, mostra Icu/Ics elevati | Elenca come UL 1077, indica l'uso del componente |
| Descrizione dell'applicazione | Circuito derivato, cablaggio sul campo approvato | Solo per uso interno all'apparecchiatura |
Avvertenze di conformità e migliori pratiche
L'uso improprio di protettori supplementari UL 1077 al posto degli interruttori automatici UL 489 non è solo un errore tecnico, ma una violazione del codice che può portare a gravi conseguenze.
Cosa succede quando li si mescola?
Ispezioni non superate: Gli ispettori elettrici e le AHJ controllano regolarmente la corretta protezione da sovracorrente sui circuiti derivati. Un dispositivo UL 1077 che protegge una presa o un cablaggio sul campo attiverà un rifiuto con etichetta rossa. Dovrai affrontare ritardi del progetto, costi di rilavorazione e potenziale responsabilità del contraente.
Mancato superamento degli audit UL: Se stai costruendo apparecchiature elencate UL (pannelli di controllo, macchinari, elettrodomestici), gli auditor UL verificano che i componenti siano utilizzati nell'ambito della loro certificazione. L'utilizzo di un componente riconosciuto UL (1077) laddove è richiesto un dispositivo elencato UL (489) viola l'elenco e può comportare la perdita della certificazione UL.
Rischi per la sicurezza: In condizioni di guasto elevato, un dispositivo UL 1077 potrebbe non interrompere in modo sicuro la corrente di cortocircuito disponibile. Senza un'adeguata soppressione dell'arco e distanze elettriche, il dispositivo potrebbe guastarsi in modo catastrofico, causando incendi, rotture dell'involucro o rischi di scosse elettriche.
Problemi di assicurazione e responsabilità: In caso di incendio o lesioni di natura elettrica, le indagini verificheranno se tutti i dispositivi sono stati applicati correttamente. La selezione errata del dispositivo può invalidare la copertura assicurativa ed esporre la tua azienda a responsabilità legali.
Migliori pratiche per officine di pannelli e OEM
1. Stabilire politiche di approvvigionamento chiare: Separare fisicamente l'inventario UL 489 e UL 1077 e nel database delle parti. Utilizzare numeri di parte ed etichettatura distinti in modo che gli assemblatori non possano sostituire accidentalmente l'uno con l'altro.
2. Forma la tua squadra: Assicurarsi che ingegneri, tecnici e personale addetto agli acquisti comprendano la differenza. Una sessione di formazione di 30 minuti può far risparmiare migliaia di euro in costi di rilavorazione.
3. Revisioni del progetto: Includere la selezione del dispositivo di protezione da sovracorrente come punto di controllo obbligatorio nelle revisioni del progetto del pannello. Chiediti: “Questo conduttore sta uscendo dall'involucro? In caso affermativo, è protetto da un dispositivo UL 489?”
4. Etichetta chiaramente i tuoi pannelli: Utilizzare marcatori di fili o schemi di pannello per indicare quali circuiti sono circuiti derivati (UL 489) e quali sono circuiti interni protetti in modo supplementare (UL 1077). Ciò aiuta durante la manutenzione e le modifiche future.
5. In caso di dubbio, utilizzare UL 489: Se non sei sicuro che un circuito si qualifichi come “cablaggio interno”, scegli l'interruttore UL 489. È più costoso all'inizio, ma elimina il rischio di non conformità.
6. Consultare lo standard del prodotto finale: Fare riferimento a UL 508A (pannelli di controllo), NFPA 79 (macchinari) o agli standard UL pertinenti per gli elettrodomestici.
Una parola sul costo
Sì, gli interruttori automatici UL 489 costano 2-3 volte di più dei dispositivi UL 1077, ma la differenza riflette test rigorosi e un'approvazione dell'applicazione più ampia. L'utilizzo di UL 1077 laddove è richiesto UL 489 può costare oltre 10.000 euro in rilavorazioni e ritardi del progetto.
Domande Frequenti
D: Posso utilizzare un protettore supplementare UL 1077 se ho già un interruttore automatico UL 489 a monte?
R: Dipende dall'applicazione. Se il dispositivo UL 1077 protegge il cablaggio interno dell'apparecchiatura (circuiti che rimangono all'interno dell'involucro), sì, questo è il suo uso previsto. Ma se il circuito alimenta una presa o un cablaggio sul campo che esce dall'involucro, no, è necessario utilizzare un interruttore automatico UL 489 per quel circuito, anche con un altro UL 489 a monte.
D: Perché i dispositivi UL 1077 sono così più economici degli interruttori automatici UL 489?
R: I dispositivi UL 1077 sono sottoposti a test meno rigorosi perché sono progettati per funzionare all'interno di apparecchiature che hanno già una protezione del circuito derivato. Hanno requisiti di capacità di interruzione inferiori, standard di spaziatura ridotti e sono certificati come componenti anziché come prodotti autonomi. Questo ambito più ristretto riduce i costi di produzione e di test.
D: Cosa succede se un ispettore trova un dispositivo UL 1077 che protegge una presa?
R: L'installazione non supererà l'ispezione. Riceverai un avviso di violazione del codice che richiede la correzione prima che il progetto possa procedere. Ciò significa in genere sostituire il dispositivo UL 1077 con un interruttore automatico UL 489 con la corretta classificazione e potenzialmente reindirizzare il cablaggio per soddisfare il codice.
D: Posso utilizzare dispositivi UL 1077 in un pannello elettrico residenziale?
R: No. I circuiti derivati residenziali richiedono interruttori automatici UL 489 secondo NEC. I dispositivi UL 1077 sono solo per uso interno all'apparecchiatura.
D: Come faccio a identificare quale tipo di dispositivo ho?
R: Controllare i marchi di certificazione: marchio circolare “UL” (489) o marchio “UR” / “Componente riconosciuto UL” (1077).
Conclusione
Gli interruttori automatici UL 489 e i protettori supplementari UL 1077 svolgono ruoli distinti. Gli interruttori automatici proteggono i circuiti derivati, il cablaggio sul campo e le prese con piena conformità UL e NEC. I protettori supplementari forniscono protezione interna alle apparecchiature laddove esista già una protezione del circuito derivato.
La regola è semplice: il conduttore esce dall'involucro o alimenta una presa? Utilizzare UL 489. Proteggere un sottocircuito interno con UL 489 a monte? UL 1077 funziona.
VIOX Electric offre interruttori automatici di livello industriale e protettori supplementari conformi agli standard UL 489 e UL 1077, progettati per la conformità e le prestazioni a lungo termine in applicazioni esigenti.
