Ketika daya dari utilitas gagal di pusat data, rumah sakit, atau fasilitas industri, sakelar transfer otomatis (ATS) menjadi pelindung senyap antara waktu henti yang dahsyat dan kesinambungan yang mulus. Dalam milidetik hingga detik, perangkat penting ini harus mendeteksi pemadaman, mengevaluasi ketersediaan generator cadangan, dan mentransfer beban listrik—seringkali membawa ratusan ampere—tanpa kerusakan pada peralatan sensitif atau gangguan pada sistem keselamatan jiwa.
Namun, menentukan ATS melibatkan lebih dari sekadar memilih peringkat arus dan tegangan. Dua klasifikasi mendasar—kelas PC (Programmed Control) dan kelas CB (Circuit Breaker)—mendefinisikan bagaimana sakelar menangani gangguan, beban apa yang dapat dilindunginya, dan di mana letaknya dalam hierarki distribusi daya. Perbedaan ini tidak sewenang-wenang atau hanya bersifat akademis: ATS kelas PC yang dipasang di tempat yang memerlukan perlindungan gangguan membuat sistem rentan; unit kelas CB yang ditentukan di tempat yang kecepatan transfer cepat paling penting dapat menimbulkan biaya dan kerumitan yang tidak perlu.
Untuk insinyur listrik yang merancang sistem daya kritis, manajer fasilitas yang bertanggung jawab atas infrastruktur cadangan darurat, dan kontraktor yang memasang sakelar transfer, memahami kelas PC vs CB sangat penting. Panduan ini menjelaskan perbedaan teknis antara klasifikasi ATS ini, menguraikan standar yang mengatur (UL 1008 dan IEC 60947-6-1), dan memberikan kriteria pemilihan praktis untuk mencocokkan kelas ATS dengan aplikasi dunia nyata di pusat data, rumah sakit, bangunan komersial, dan fasilitas industri.
Apa itu Sakelar Transfer Otomatis?
Sebuah sakelar transfer otomatis (ATS) adalah perangkat switching listrik yang bekerja sendiri yang memantau ketersediaan dua sumber daya independen dan secara otomatis mentransfer beban listrik dari satu sumber ke sumber lain ketika sumber utama gagal atau berada di luar parameter tegangan/frekuensi yang dapat diterima. Di sebagian besar instalasi, ATS beralih antara daya utilitas (sumber normal) dan generator darurat di lokasi (sumber darurat), meskipun juga dapat beralih antara dua umpan utilitas, sistem UPS, atau konfigurasi daya lainnya.
Peran mendasar ATS adalah tiga kali lipat: pemantauan berkelanjutan terhadap kedua sumber daya untuk tegangan, frekuensi, dan integritas fase; deteksi otomatis kegagalan sumber atau degradasi di luar ambang batas yang telah ditetapkan; dan transfer beban terhubung yang cepat dan aman ke sumber alternatif tanpa menciptakan kondisi berbahaya atau merusak peralatan.
Tidak seperti sakelar transfer manual yang memerlukan intervensi manusia, ATS beroperasi secara mandiri berdasarkan logika terprogram dan input penginderaan. Ketika tegangan utilitas turun di bawah 85-90% dari nominal atau melebihi 110%, pengontrol ATS memulai urutan transfer: ia memberi sinyal kepada generator untuk memulai, menunggu tegangan dan frekuensi generator stabil dalam batas yang dapat diterima (biasanya 10-30 detik), membuka kontaktor atau pemutus sirkuit utilitas, menunggu melalui interval transisi terbuka singkat untuk mencegah umpan balik atau koneksi di luar fase, kemudian menutup kontaktor generator untuk memulihkan daya.
Ketika daya utilitas kembali dan stabil, ATS menjalankan urutan transfer ulang—biasanya dengan penundaan waktu yang disengaja (seringkali 5-30 menit) untuk mencegah transfer gangguan dari pemulihan utilitas sesaat—mengalihkan beban kembali ke utilitas dan memberi sinyal kepada generator untuk berhenti.
Operasi otomatis ini sangat penting di fasilitas di mana waktu respons manusia tidak dapat diterima: ruang operasi rumah sakit, beban server pusat data, peralatan telekomunikasi, sistem kontrol proses industri, pompa kebakaran, dan aplikasi keselamatan jiwa atau misi penting lainnya. ATS memastikan kesinambungan daya dalam hitungan detik, jauh sebelum personel fasilitas dapat melakukan intervensi secara manual.
Memahami Standar ATS: UL 1008 dan IEC 60947-6-1
Sakelar transfer otomatis diatur oleh dua standar utama yang menentukan persyaratan keselamatan, pengujian kinerja, dan sistem klasifikasi: UL 1008 di Amerika Utara dan IEC 60947-6-1 secara internasional.
UL 1008: Peralatan Sakelar Transfer
UL 1008 adalah standar A.S./Kanada yang diterbitkan oleh Underwriters Laboratories untuk sakelar transfer otomatis, manual, dan bypass-isolasi dengan peringkat hingga 10.000 ampere. Standar ini menetapkan persyaratan pengujian yang ketat yang mencakup daya tahan listrik (10.000 siklus transfer di bawah beban terukur), batas kenaikan suhu, kekuatan dielektrik, dan yang paling penting, peringkat tahan dan tutup-pada hubung singkat (WCR).
WCR mendefinisikan arus gangguan maksimum yang dapat ditahan dengan aman oleh ATS ketika ditutup ke hubung singkat, dan arus gangguan yang dapat ditutupnya tanpa menciptakan kondisi berbahaya. UL 1008 mengharuskan setiap ATS yang terdaftar untuk membawa nilai WCR berlabel, yang dapat dinyatakan dalam dua cara:
- Peringkat berbasis waktu: ATS dapat menahan arus gangguan tertentu (misalnya, 65 kA) untuk durasi yang ditentukan (biasanya 3 siklus atau ~50 milidetik pada 60 Hz), asalkan perangkat pelindung hulu membersihkan gangguan dalam waktu tersebut.
- Peringkat perangkat khusus: ATS diuji dengan pemutus sirkuit atau sekering hulu tertentu; ketika dipasang dengan salah satu perangkat yang terdaftar tersebut, ATS mencapai WCR yang lebih tinggi daripada peringkat berbasis waktu saja.
Peringkat perangkat khusus umumnya lebih tinggi karena sebagian besar pemutus sirkuit membersihkan gangguan lebih cepat dari 3 siklus dalam kondisi pengujian sebenarnya. Hal ini memungkinkan bingkai ATS yang lebih kecil untuk digunakan ketika perangkat pelindung hulu diketahui dan terdaftar, mengurangi biaya dan jejak instalasi. Edisi ke-7 UL 1008 (revisi saat ini) memperketat persyaratan untuk menambahkan pemutus ke tabel perangkat khusus, yang mengharuskan perbandingan dengan waktu trip aktual dari pengujian hubung singkat UL daripada waktu trip maksimum yang diterbitkan produsen.
Untuk kepatuhan instalasi, arus gangguan yang tersedia di terminal saluran ATS tidak boleh melebihi WCR berlabel ATS, dan jika peringkat berbasis waktu digunakan, insinyur harus memverifikasi bahwa perangkat hulu yang dipilih membersihkan gangguan lebih cepat daripada durasi terukur pada tingkat arus tersebut.
IEC 60947-6-1: Peralatan Pengalihan Transfer (TSE)
IEC 60947-6-1 adalah standar internasional untuk peralatan pengalihan transfer (TSE) dengan peringkat hingga 1.000 V AC atau 1.500 V DC. Sementara UL 1008 berfokus pada keselamatan dan ketahanan gangguan melalui koordinasi WCR, IEC 60947-6-1 memperkenalkan sistem klasifikasi fungsional berdasarkan kemampuan penanganan hubung singkat ATS:
- Kelas PC (dari IEC 60947-3, sakelar dan pemutus): TSE dirancang untuk membuat dan menahan arus hubung singkat tetapi tidak untuk memutus mereka. Perangkat kelas PC bergantung pada perangkat pelindung hubung singkat (SCPD) hulu untuk menginterupsi arus gangguan.
- Kelas CB (dari IEC 60947-2, pemutus sirkuit): TSE dirancang untuk membuat, menahan, dan memutus arus hubung singkat. Perangkat kelas CB menggabungkan pelepasan proteksi arus lebih mereka sendiri dan dapat secara independen menginterupsi gangguan.
- Kelas CC (dari IEC 60947-4-1, kontaktor): Mirip dengan kelas PC; berdasarkan kontaktor yang saling terkait, dapat membuat dan menahan tetapi tidak memutus arus hubung singkat.
Klasifikasi IEC ini menjelaskan mekanisme switching internal dan filosofi perlindungan. Dalam praktiknya, banyak produsen menggunakan terminologi “kelas PC” dan “kelas CB” bahkan untuk produk yang terdaftar di UL 1008 di Amerika Utara, karena perbedaan mekanisme (berbasis kontaktor vs. berbasis pemutus) selaras dengan definisi IEC. Namun, penting untuk dicatat bahwa nomenklatur PC/CB itu sendiri bukanlah label UL 1008 formal—persyaratan UL yang penting adalah peringkat WCR dan koordinasinya dengan perangkat pelindung hulu.
Untuk insinyur yang menentukan peralatan ATS, kedua standar penting: daftar UL 1008 dan koordinasi WCR memastikan kepatuhan kode dan keselamatan di Amerika Utara, sementara memahami klasifikasi PC/CB IEC 60947-6-1 memperjelas mekanisme yang mendasarinya dan membantu memprediksi karakteristik operasional seperti kecepatan transfer, kompatibilitas beban, dan persyaratan koordinasi perlindungan.
ATS Kelas PC (Programmed Control)
Kelas PC sakelar transfer otomatis adalah perangkat transfer beban khusus yang dibangun di sekitar kontaktor, sakelar bermotor, atau mekanisme sakelar pengubah. Penunjukan “PC” berasal dari IEC 60947-6-1 dan kadang-kadang diperluas sebagai “Power Control” atau “Programmed Control,” meskipun definisi IEC formal mengikatnya dengan persyaratan IEC 60947-3 untuk sakelar dan pemutus. Karakteristik yang menentukan: ATS kelas PC dapat membuat dan menahan arus hubung singkat tetapi tidak dirancang untuk memutus mereka.
Mekanisme dan Operasi Internal
ATS kelas PC biasanya menggunakan dua kontaktor tugas berat—perangkat switching elektromagnetik dengan kontak paduan perak yang dirancang untuk kapasitas arus tinggi dan umur mekanik yang panjang. Kontaktor ini saling terkait secara elektrik dan mekanis untuk mencegah kedua sumber terhubung secara bersamaan (yang akan memberi umpan balik atau menciptakan kondisi paralel di luar fase). Mekanisme kontrol tunggal atau aktuator bermotor mendorong transfer, membuka satu kontaktor sebelum menutup yang lain dalam urutan break-before-make (transisi terbuka).
Desain kontaktor memprioritaskan switching yang cepat dan andal. Waktu transfer untuk ATS kelas PC biasanya 30-150 milidetik, tergantung pada ukuran kontaktor dan logika kontrol. Kecepatan ini membuatnya sangat cocok untuk aplikasi di mana gangguan daya sesaat dapat diterima tetapi pemulihan cepat sangat penting, seperti catu daya server dengan kapasitor penahan, beban yang didukung UPS, atau sirkuit distribusi non-kritis.
Tidak Ada Proteksi Arus Lebih Terintegrasi
Keterbatasan penting dari ATS kelas PC: mereka tidak memberikan perlindungan kelebihan beban atau hubung singkat. Jika terjadi gangguan di hilir ATS, kontak kontaktor dapat menutup ke arus gangguan dan menahannya untuk durasi singkat sampai perangkat pelindung hulu (pemutus sirkuit atau sekering) membersihkan gangguan, tetapi ATS itu sendiri tidak dapat menginterupsi gangguan.
Ini berarti ATS kelas PC harus selalu dilindungi oleh perangkat pelindung hubung singkat (SCPD) hulu. SCPD—biasanya pemutus sirkuit kotak cetak (MCCB) atau sekering—harus dikoordinasikan dengan peringkat tahan hubung singkat ATS untuk memastikan ia membersihkan gangguan sebelum kontak ATS rusak. Untuk unit kelas PC yang terdaftar di UL 1008, koordinasi ini diverifikasi melalui peringkat WCR dan tabel berbasis waktu atau perangkat khusus.
Kompatibilitas dan Aplikasi Beban
Karena ATS kelas PC tidak memiliki perlindungan kelebihan beban termal bawaan, mereka serbaguna di berbagai jenis beban:
- Transfer cepat untuk beban TI: Panel distribusi pusat data yang memberi makan rak server, peralatan jaringan, dan sistem penyimpanan mendapat manfaat dari waktu transfer di bawah 100ms.
- Sirkuit sub-distribusi: Panel cabang di bangunan komersial, rumah sakit, dan fasilitas industri di mana perlindungan arus lebih utama sudah disediakan di hulu.
- Beban campuran dan resistif: Sirkuit pencahayaan, kontrol HVAC, outlet daya umum, dan beban non-motor lainnya.
- Beban motor: ATS kelas PC dapat menangani arus masuk awal motor (biasanya 6-8× arus beban penuh) karena MCCB atau sekering hulu berukuran untuk tugas motor, bukan ATS itu sendiri. Ini membuatnya cocok untuk sirkuit pompa, kipas, dan kompresor.
- Proyek yang sensitif terhadap biaya: Unit kelas PC biasanya 20-40% lebih murah daripada ATS kelas CB yang setara, menjadikannya ekonomis untuk instalasi multi-panel.
Ketergantungan pada proteksi hulu juga memberikan keuntungan selektivitas: jika dikoordinasikan dengan benar, SCPD hulu dapat diatur untuk memungkinkan gangguan hilir dipadamkan tanpa memutus feeder utama, meningkatkan keandalan sistem.
Rating Arus dan Bentuk Fisik Umum
ATS kelas PC tersedia dari 30A hingga 4000A, dengan ukuran umum pada 100A, 260A, 400A, 600A, 800A, 1200A, 1600A, 2000A, dan 3000A. Mereka diproduksi dalam konfigurasi open-transition (break-before-make standar) dan closed-transition (make-before-break), dengan model closed-transition digunakan di mana gangguan daya singkat dari open-transition tidak dapat diterima.
Kriteria Pemilihan untuk Kelas PC
Tentukan ATS kelas PC ketika:
- Pemutus sirkuit atau sekering hulu memberikan proteksi gangguan dan dikoordinasikan dengan WCR ATS
- Kecepatan transfer cepat (50-150 ms) diprioritaskan
- Jenis beban mencakup peralatan TI, pencahayaan, distribusi umum campuran, atau motor dengan proteksi hulu yang tepat
- Koordinasi selektif dengan perangkat hulu diinginkan
- Optimalisasi biaya penting untuk instalasi multi-unit
- Aplikasi sesuai dengan tugas sub-distribusi atau sirkuit cabang
Jangan gunakan kelas PC di mana ATS harus menyediakan interupsi gangguan sendiri (misalnya, feeder masuk utama tanpa SCPD hulu), atau di mana kode atau standar fasilitas memerlukan proteksi arus lebih terintegrasi dalam sakelar transfer itu sendiri.
ATS Kelas CB (Circuit Breaker)
Kelas CB sakelar transfer otomatis dibangun di sekitar pemutus sirkuit dan mengintegrasikan fungsi switching dan proteksi arus lebih ke dalam satu perangkat. Penunjukan “CB” berasal dari IEC 60947-6-1 dan terkait dengan persyaratan IEC 60947-2 untuk pemutus sirkuit case cetakan dan daya. Karakteristik yang menentukan: ATS kelas CB dapat membuat, menahan, dan memutus arus hubung singkat secara independen, tanpa bergantung pada perangkat pelindung hulu.
Mekanisme dan Operasi Internal
ATS kelas CB terdiri dari dua pemutus sirkuit case cetakan (MCCB) atau pemutus sirkuit udara (ACB) yang saling terkait secara mekanis dan elektrik untuk mencegah kedua sumber terhubung secara bersamaan. Setiap pemutus mencakup elemen trip arus lebih termal dan magnetik yang dapat mendeteksi dan menginterupsi kondisi kelebihan beban dan hubung singkat.
Mekanisme switching lebih kompleks daripada kontaktor kelas PC. Ketika pengontrol ATS memerintahkan transfer, satu pemutus harus membuka (trip atau didorong terbuka), dan setelah interval open-transition singkat, pemutus kedua menutup. Karena pemutus sirkuit dirancang untuk interupsi gangguan daripada pembuatan/pemutusan cepat di bawah beban normal, waktu transfer kelas CB biasanya 100-300 milidetik—lebih lambat dari unit kelas PC tetapi masih dapat diterima untuk sebagian besar aplikasi daya darurat.
ATS kelas CB closed-transition juga ada tetapi kurang umum karena kompleksitas memparalelkan dua pemutus sirkuit sesaat; sakelar transfer statis (perangkat solid-state tanpa bagian yang bergerak) sering lebih disukai di mana transfer sub-siklus diperlukan.
Proteksi Arus Lebih Terintegrasi
Keuntungan utama dari ATS kelas CB: setiap pemutus sirkuit menyediakan proteksi kelebihan beban termal dan hubung singkat magnetik sendiri. Jika terjadi gangguan di hilir ATS, atau jika beban melebihi pengaturan trip pemutus, pemutus akan terbuka secara otomatis untuk menghilangkan gangguan—terlepas dari perangkat hulu mana pun.
Proteksi mandiri ini membuat ATS kelas CB cocok untuk feeder masuk utama di mana tidak ada perangkat pelindung hulu antara pintu masuk layanan utilitas dan ATS, atau di mana kode fasilitas memerlukan proteksi arus lebih khusus di titik transfer. Dalam Sistem Listrik Esensial rumah sakit (NFPA 99) dan aplikasi keselamatan jiwa lainnya, ATS kelas CB memberikan lapisan keandalan tambahan karena mereka tidak bergantung pada koordinasi dengan perangkat hulu.
Untuk kepatuhan UL 1008, ATS kelas CB membawa peringkat WCR seperti kelas PC, tetapi peringkatnya sering lebih tinggi karena pemutus terintegrasi dapat menginterupsi gangguan dengan cepat, memungkinkan mekanisme ATS untuk menahan arus gangguan prospektif yang lebih tinggi. Selain itu, unit kelas CB dapat membawa peringkat tahanan waktu singkat dimaksudkan untuk berkoordinasi dengan relai pelindung hulu atau penundaan waktu yang disengaja dalam skema koordinasi selektif.
Kompatibilitas dan Aplikasi Beban
ATS kelas CB dirancang untuk aplikasi kritis di mana proteksi terintegrasi dan kemampuan pembersihan gangguan mandiri sangat penting:
- Feeder layanan masuk utama: ATS Primer di pintu masuk layanan utilitas atau output generator, memberi makan seluruh sistem distribusi fasilitas di rumah sakit, pusat data, dan pabrik industri.
- Beban infrastruktur penting: Pompa kebakaran, sirkuit keselamatan jiwa, pencahayaan darurat, dan daya ruang operasi rumah sakit di mana NFPA 110 dan NFPA 99 mengamanatkan proteksi independen.
- Lingkungan arus gangguan tinggi: Lokasi dekat transformator atau output generator di mana arus hubung singkat prospektif melebihi apa yang dapat ditangani dengan aman oleh koordinasi hulu saja.
- Daya elevator dan eskalator: Di mana kode memerlukan proteksi arus lebih khusus untuk peralatan transportasi vertikal.
- Fasilitas yang membutuhkan proteksi redundan: Di mana filosofi desain sistem menyerukan beberapa lapisan proteksi arus lebih untuk meminimalkan titik kegagalan tunggal.
Karena pemutus sirkuit terintegrasi memberikan proteksi kelebihan beban, ATS kelas CB juga cocok untuk beban motor, meskipun waktu transfer yang lebih lambat (dibandingkan dengan kelas PC) dapat menyebabkan beberapa peralatan yang digerakkan motor meluncur ke bawah dan memerlukan restart setelah transfer.
Rating Arus dan Bentuk Fisik Umum
ATS kelas CB tersedia dari 100A hingga 4000A, dengan peringkat umum pada 225A, 400A, 600A, 800A, 1200A, 1600A, 2500A, 3200A, dan 4000A. Mereka secara fisik lebih besar dan lebih berat daripada unit kelas PC yang setara karena mekanisme pemutus sirkuit dan ruang interupsi busur. Enklosur biasanya NEMA 1 untuk instalasi dalam ruangan, dengan opsi NEMA 3R atau NEMA 4/4X untuk lingkungan luar ruangan atau keras.
Kriteria Pemilihan untuk Kelas CB
Tentukan ATS kelas CB ketika:
- ATS dipasang di layanan masuk utama tanpa perangkat pelindung hulu
- Kode atau standar fasilitas (NFPA 110, NFPA 99, NEC Pasal 700/701/702) memerlukan proteksi arus lebih terintegrasi di titik transfer
- Beban kritis (pompa kebakaran, cabang keselamatan jiwa rumah sakit, elevator) menuntut kemampuan pembersihan gangguan independen
- Arus gangguan tinggi atau skema koordinasi selektif yang kompleks memerlukan peringkat tahanan waktu singkat
- Filosofi desain sistem menekankan lapisan proteksi redundan
- Aplikasi membenarkan biaya tambahan (biasanya 30-50% lebih tinggi dari kelas PC) untuk proteksi terintegrasi
Jangan gunakan kelas CB di mana kecepatan transfer sangat penting (gunakan kelas PC atau sakelar transfer statis untuk transfer <100ms), atau di mana pemutus sirkuit hulu sudah memberikan proteksi dan selektivitas yang memadai (kelas PC menawarkan ekonomi dan kecepatan yang lebih baik dalam skenario tersebut).

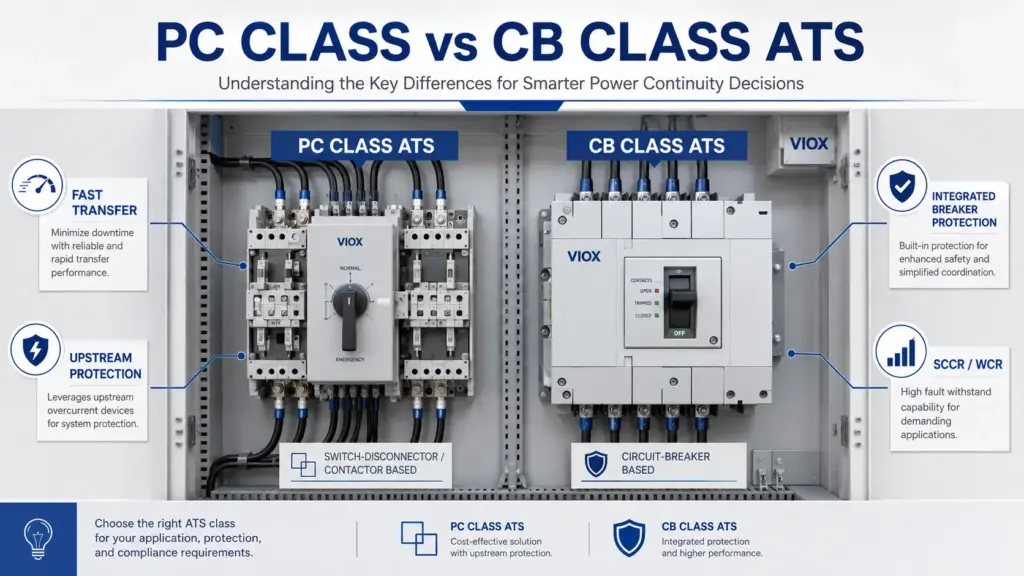

Perbedaan Teknis Utama: Kelas PC vs CB
Pilihan antara ATS kelas PC dan CB bergantung pada beberapa perbedaan teknis yang secara langsung memengaruhi desain sistem, biaya, dan kinerja operasional.
Mekanisme Switching dan Konstruksi Internal
| Fitur | Kelas PC | Kelas CB |
| Komponen Utama | Kontaktor atau sakelar bermotor | Pemutus sirkuit case cetakan atau udara |
| Kompleksitas Mekanisme | Kontak elektromagnetik atau yang digerakkan motor sederhana | Mekanisme trip pemutus sirkuit dengan elemen termal/magnetik |
| Ukuran Fisik | Ringkas; jejak yang lebih kecil untuk peringkat yang setara | Lebih besar karena mekanisme pemutus dan ruang busur |
| Berat | Lebih ringan (20-40% lebih ringan dari kelas CB) | Lebih berat karena konstruksi pemutus |
Proteksi dan Penanganan Gangguan
| Fitur | Kelas PC | Kelas CB |
| Perlindungan Arus Lebih | Tidak ada; sepenuhnya bergantung pada SCPD hulu | Proteksi beban lebih termal terintegrasi dan proteksi hubung singkat magnetis |
| Pemutusan Gangguan | Tidak dapat memutus arus hubung singkat | Dapat secara independen memutus arus hubung singkat |
| Koordinasi WCR | Membutuhkan koordinasi dengan pemutus/sekering hulu | Peringkat WCR lebih tinggi karena kemampuan pemutusan terintegrasi |
| Filosofi Proteksi | Bergantung pada koordinasi tingkat sistem | Mandiri; proteksi mandiri |
Karakteristik Kinerja
| Fitur | Kelas PC | Kelas CB |
| Kecepatan Transfer | 30-150 milidetik (cepat) | 100-300 milidetik (sedang) |
| Daya Tahan Listrik | 100.000+ operasi tipikal | 10.000-50.000 operasi (tergantung pemutus) |
| Kompatibilitas Beban | Semua jenis beban (dengan proteksi hulu) | Semua jenis beban; beban motor mungkin memerlukan restart |
| Memulai Motor | Menangani inrush melalui ukuran SCPD hulu | Pemutus terintegrasi harus diukur untuk inrush |
Aplikasi dan Instalasi
| Fitur | Kelas PC | Kelas CB |
| Instalasi Umum | Panel sub-distribusi, sirkuit cabang | Feeder masuk utama, infrastruktur kritis |
| Proteksi Hulu | Wajib | Opsional (dapat berdiri sendiri) |
| Persyaratan Kode | Cocok di mana SCPD hulu hadir | Diperlukan di mana ATS harus menyediakan proteksi independen |
| Selektivitas | Selektivitas lebih baik melalui koordinasi hulu | Proteksi pada titik transfer; dapat membatasi selektivitas hulu |
Biaya dan Faktor Ekonomi
| Fitur | Kelas PC | Kelas CB |
| Biaya Peralatan | Lebih rendah (dasar) | 30-50% lebih tinggi dari kelas PC yang setara |
| Biaya Instalasi | Lebih rendah; pemasangan kabel lebih sederhana | Lebih tinggi; enklosur dan pemasangan lebih besar |
| Perawatan | Minimal; inspeksi/penggantian kontaktor | Pengujian dan kalibrasi pemutus diperlukan |
| Proyek Multi-Unit | Ekonomis untuk banyak panel | Biaya total lebih tinggi untuk sistem multi-panel |
Konsekuensi Kesalahan Aplikasi
Menggunakan kelas ATS yang salah menciptakan mode kegagalan yang dapat diprediksi:
- Kelas PC pada layanan masuk utama tanpa SCPD hulu: ATS tidak dapat membersihkan gangguan. Selama hubung singkat, kontaktor akan menutup ke gangguan dan tetap tertutup, bergantung pada proteksi utilitas atau generator—yang mungkin tidak berkoordinasi dengan benar, menyebabkan kerusakan peralatan atau risiko kebakaran.
- Kelas CB di mana transfer cepat sangat penting: Waktu transfer yang lebih lambat (100-300 ms) dapat melebihi waktu hold-up peralatan TI sensitif, menyebabkan reset server atau kehilangan data. Sakelar transfer statis atau ATS kelas PC lebih cocok.
- Kelas PC tanpa koordinasi WCR yang tepat: Jika SCPD hulu berukuran terlalu kecil atau terlalu lambat, arus gangguan dapat melebihi peringkat ketahanan ATS, mengelas kontak atau menyebabkan kegagalan katastropik.
- Kelas CB dalam skema koordinasi selektif tanpa pertimbangan: Pemutus terintegrasi menambahkan lapisan proteksi lain yang harus dikoordinasikan dengan perangkat hulu dan hilir; koordinasi yang tidak tepat dapat menyebabkan trip yang mengganggu atau hilangnya selektivitas.
Panduan Aplikasi: Pusat Data, Rumah Sakit & Fasilitas Industri
Jenis fasilitas yang berbeda memberlakukan persyaratan yang berbeda pada sakelar transfer otomatis. Memahami kebutuhan khusus aplikasi ini memperjelas kapan kelas PC atau CB adalah pilihan yang tepat.
Pusat Data dan Fasilitas TI
Kekhawatiran Utama: Waktu aktif maksimum (ketersediaan 99,99%+), transfer cepat untuk meminimalkan gangguan server, koordinasi selektif untuk mengisolasi gangguan tanpa kegagalan berjenjang.
Arsitektur ATS Tipikal:
- Layanan masuk utama: Sering menggunakan ATS kelas CB (400A-4000A) di persimpangan utilitas/generator yang memasok seluruh fasilitas. Menyediakan proteksi independen dan peringkat WCR tinggi untuk arus gangguan besar di dekat pintu masuk layanan.
- Distribusi ke beban TI: ATS kelas PC (100A-600A) di PDU (unit distribusi daya) atau tingkat baris. Transfer cepat (50-100 ms) menjaga server tetap online melalui kapasitor hold-up mereka, dan MCCB hulu menyediakan koordinasi dan selektivitas gangguan.
- Sakelar transfer statis (STS): Untuk pusat data Tier III/IV, STS solid-state dengan waktu transfer <5ms digunakan antara output UPS ganda untuk menghindari gangguan beban TI. Secara teknis, ini adalah kelas perangkat yang berbeda tetapi memiliki tujuan redundansi yang serupa.
Rumah Sakit dan Fasilitas Kesehatan
Kekhawatiran Utama: Kepatuhan keselamatan jiwa (NFPA 99, NFPA 110), pemulihan daya 10 detik untuk cabang-cabang penting, perlindungan independen untuk sistem kelistrikan esensial, pemeliharaan tanpa gangguan layanan.
Arsitektur ATS Tipikal:
- Layanan masuk utama ke Sistem Kelistrikan Esensial (EES): ATS kelas CB (800A-3000A) adalah standar. NFPA 99 mengamanatkan bahwa EES harus mampu beroperasi secara independen, dan CB-class menyediakan perlindungan terintegrasi yang diperlukan. ATS ini memasok cabang keselamatan jiwa, kritis, dan peralatan.
- Cabang Keselamatan Jiwa (pencahayaan keluar, alarm kebakaran, penerangan jalan keluar): Khusus ATS kelas CB (100A-400A) memastikan perlindungan independen untuk sirkuit yang diamanatkan oleh kode yang harus tetap berenergi selama keadaan darurat.
- Cabang Kritis (ruang operasi, ICU, departemen darurat): ATS CB-class atau PC-class tergantung pada desain fasilitas. PC-class transisi tertutup umum digunakan untuk daya ruang operasi untuk mencegah gangguan pada peralatan pendukung kehidupan; koordinasi hulu dirancang dengan cermat untuk memenuhi persyaratan selektivitas NFPA.
- Cabang Peralatan (HVAC, elevator, beban non-kritis): ATS kelas PC (200A-800A) ekonomis dan menyediakan transfer cepat untuk sistem yang kurang kritis di mana perlindungan hulu dapat diterima.
Bangunan Komersial
Kekhawatiran Utama: Kepatuhan kode untuk sistem darurat/siaga (NEC Pasal 700/701/702), efektivitas biaya, pemeliharaan, perlindungan yang memadai untuk pompa kebakaran dan pencahayaan jalan keluar.
Arsitektur ATS Tipikal:
- Layanan bangunan utama: Dapat menggunakan ATS kelas CB (600A-2000A) jika ATS berada di pintu masuk layanan tanpa perlindungan hulu, atau PC-class jika terletak di hilir pemutus layanan utama.
- Pompa kebakaran: NEC Pasal 695 memerlukan perlindungan arus lebih khusus; ATS kelas CB (100A-400A) adalah tipikal untuk memastikan sirkuit pompa kebakaran memiliki kemampuan pembersihan gangguan independen.
- Pencahayaan darurat/jalan keluar: ATS kelas PC (30A-100A) ekonomis dan sesuai kode di mana pemutus hulu memberikan perlindungan.
- HVAC dan beban siaga umum: ATS kelas PC untuk efisiensi biaya dan transfer cepat.
Fasilitas Industri dan Manufaktur
Kekhawatiran Utama: Kontinuitas proses, penanganan beban motor, arus gangguan tinggi di dekat transformator, koordinasi selektif untuk menghindari waktu henti produksi, konstruksi yang kokoh untuk lingkungan yang keras.
Arsitektur ATS Tipikal:
- Layanan pabrik utama: ATS kelas CB (1200A-4000A) pada sekunder transformator atau titik ikat generator, memberikan peringkat WCR tinggi dan perlindungan independen untuk lokasi gangguan tinggi.
- Kontrol proses dan daya PLC: ATS kelas PC (60A-200A) dengan transfer cepat untuk menjaga sistem kontrol tetap online dan menghindari gangguan proses.
- Beban motor (pompa, kompresor, konveyor): ATS kelas PC berukuran untuk arus masuk awal motor, dengan MCCB hulu memberikan perlindungan kelebihan beban dan hubung singkat. Transfer dapat menyebabkan motor berhenti dan memerlukan restart, yang dapat diterima di sebagian besar aplikasi industri.
Panduan Pemilihan Praktis: Memilih Antara PC dan CB Class
Langkah 1: Tentukan Lokasi Pemasangan dan Konteks Perlindungan
Apakah ATS berada di pintu masuk layanan masuk utama tanpa perangkat pelindung hulu?
- Ya → CB-class diperlukan. Tanpa perlindungan hulu, ATS harus menyediakan kemampuan pembersihan gangguan sendiri.
- Tidak ada (ATS berada di hilir pemutus layanan utama atau pemutus feeder) → PC-class layak; lanjutkan ke Langkah 2.
Langkah 2: Identifikasi Kode dan Persyaratan Fasilitas
Apakah kode yang berlaku (NFPA 99, NFPA 110, NEC Pasal 695, persyaratan AHJ lokal) mengamanatkan perlindungan arus lebih terintegrasi pada titik transfer?
- Ya (EES rumah sakit, pompa kebakaran, cabang keselamatan jiwa) → CB-class diperlukan.
- Tidak ada → Lanjutkan ke Langkah 3.
Langkah 3: Hitung Arus Gangguan dan Verifikasi Koordinasi WCR
- Tentukan arus gangguan yang tersedia di terminal saluran ATS.
- Identifikasi perangkat pelindung hulu (MCCB, sekering, atau ATS hulu).
- Untuk kandidat PC-class: Verifikasi perangkat hulu terdaftar dalam tabel WCR perangkat khusus ATS, atau konfirmasikan bahwa perangkat tersebut membersihkan gangguan lebih cepat daripada durasi WCR berbasis waktu ATS.
- Untuk kandidat CB-class: Verifikasi WCR berlabel ATS melebihi arus gangguan yang tersedia.
Jika koordinasi WCR tidak dapat dicapai dengan PC-class → Gunakan CB-class (peringkat WCR lebih tinggi biasanya tersedia).
Langkah 4: Evaluasi Persyaratan Kecepatan Transfer
Apakah beban memerlukan transfer lebih cepat dari 100 milidetik?
- Ya (daya server dengan penahanan terbatas, sistem kontrol proses, peralatan TI) → PC-class (transfer 30-150 ms) atau sakelar transfer statis (<5 ms).
- Tidak ada (distribusi umum, beban motor, pencahayaan) → Baik PC maupun CB class dapat diterima.
Langkah 5: Nilai Jenis Beban dan Kebutuhan Operasional
- Beban TI sensitif, transfer cepat sangat penting → PC-class
- Beban motor dengan restart yang dapat diterima setelah transfer → PC-class (ekonomis dengan SCPD hulu)
- Beban campuran yang memerlukan perlindungan independen → CB-class
- Peralatan dengan arus masuk tinggi (motor besar, transformator) → Kelas PC (lebih mudah dikoordinasikan melalui penentuan ukuran SCPD hulu)
Langkah 6: Pertimbangkan Faktor Ekonomi dan Desain Sistem
- Instalasi multi-panel atau proyek yang sensitif terhadap biaya? → Kelas PC menawarkan penghematan biaya 20-40% per unit.
- ATS kritis tunggal, atau anggaran menjadi prioritas kedua setelah ketahanan proteksi? → Kelas CB memberikan lapisan proteksi tambahan.
- Filosofi koordinasi selektif? → Kelas PC memungkinkan koordinasi hulu yang lebih baik; kelas CB memberikan proteksi independen di titik transfer.
Kesimpulan
Perbedaan antara sakelar transfer otomatis kelas PC dan kelas CB bukanlah sesuatu yang arbitrer atau sekadar masalah preferensi—ini mendefinisikan filosofi proteksi fundamental, mekanisme switching, dan karakteristik operasional perangkat. ATS kelas PC, yang dibuat dengan kontaktor atau sakelar bermotor, menyediakan transfer beban yang cepat dan ekonomis tetapi sepenuhnya bergantung pada perangkat proteksi hulu untuk pembersihan gangguan. ATS kelas CB, yang dibuat dari pemutus sirkuit, mengintegrasikan proteksi arus lebih dan interupsi gangguan ke dalam sakelar transfer itu sendiri, menjadikannya cocok untuk pengumpan layanan utama dan aplikasi di mana proteksi independen diamanatkan atau lebih disukai.
Bagi para insinyur listrik yang merancang sistem daya kritis, keputusan bergantung pada lokasi pemasangan, persyaratan kode, koordinasi arus gangguan, kebutuhan kecepatan transfer, dan pertimbangan ekonomi. Layanan masuk utama tanpa proteksi hulu memerlukan kelas CB; panel sub-distribusi dengan beban IT transfer cepat lebih memilih kelas PC. Rumah sakit dan sirkuit keselamatan jiwa seringkali memerlukan kelas CB untuk kepatuhan kode; PDU pusat data memprioritaskan kelas PC untuk kecepatan dan selektivitas. Memahami klasifikasi IEC 60947-6-1 dan kerangka kerja koordinasi UL 1008 WCR memungkinkan para insinyur untuk membuat pilihan yang tepat yang menyeimbangkan proteksi, kinerja, dan biaya.
VIOX Electric memproduksi sakelar transfer otomatis yang direkayasa sesuai standar UL 1008 dan IEC 60947-6-1 di seluruh konfigurasi kelas PC dan CB, dengan peringkat arus dari 30A hingga 4000A untuk pusat data, rumah sakit, bangunan komersial, dan fasilitas industri. Untuk panduan spesifikasi, studi koordinasi WCR, atau konsultasi teknis tentang persyaratan switching transfer daya kritis Anda, hubungi tim teknik VIOX.
