Jawaban Langsung
Membaca sebuah sakelar isolator DC label dengan benar bermuara pada empat hal, yang diperiksa dalam urutan ini:
- Peringkat tegangan — apakah sakelar dapat menangani tegangan DC tertinggi dalam sistem Anda dengan aman?
- Peringkat saat ini — apakah ia dapat membawa arus kontinu yang diharapkan tanpa terlalu panas?
- Konfigurasi tiang — berapa banyak konduktor yang diputuskan secara bersamaan?
- Kategori pemanfaatan — jenis tugas pensakelaran DC apa yang sebenarnya diuji untuknya?
Urutannya penting. Dalam praktiknya, kesalahan peringkat yang paling sering terjadi adalah ketika pembeli fokus pada angka ampere terlebih dahulu dan mengabaikan kelas tegangan atau kategori penggunaan. Isolator 32 A tidak secara otomatis cocok untuk setiap sirkuit DC 32 A, terutama dalam sistem PV surya, di mana Voc cuaca dingin, pengaturan kutub, dan tugas pensakelaran DC dapat mengubah jawabannya sepenuhnya.
Jika Anda memerlukan latar belakang perangkat yang lebih luas terlebih dahulu, mulailah dengan Apa Itu Sakelar Isolator DC?. Jika Anda sudah memiliki label, lembar data, atau lembar spesifikasi produk di depan Anda, panduan ini akan memandu Anda melalui arti setiap baris dan apa yang perlu diverifikasi selanjutnya.

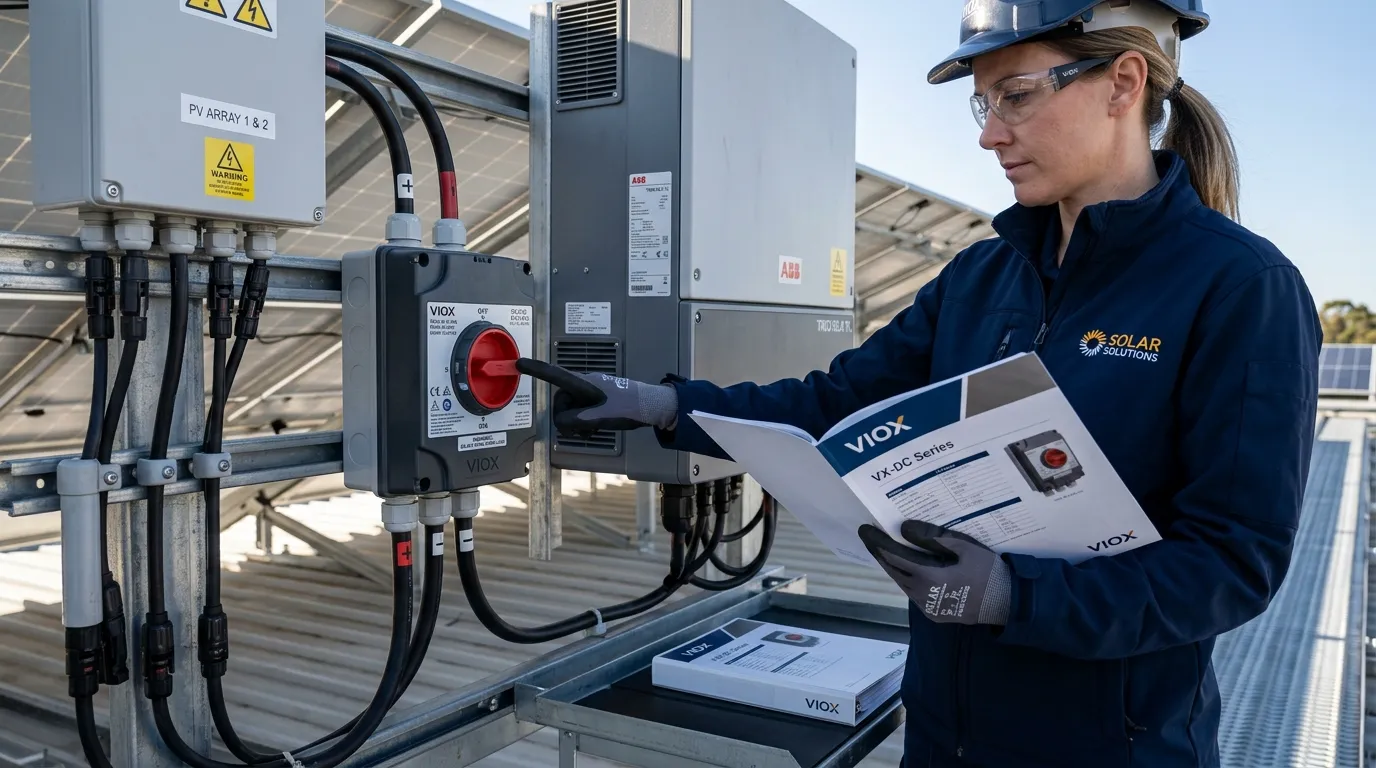

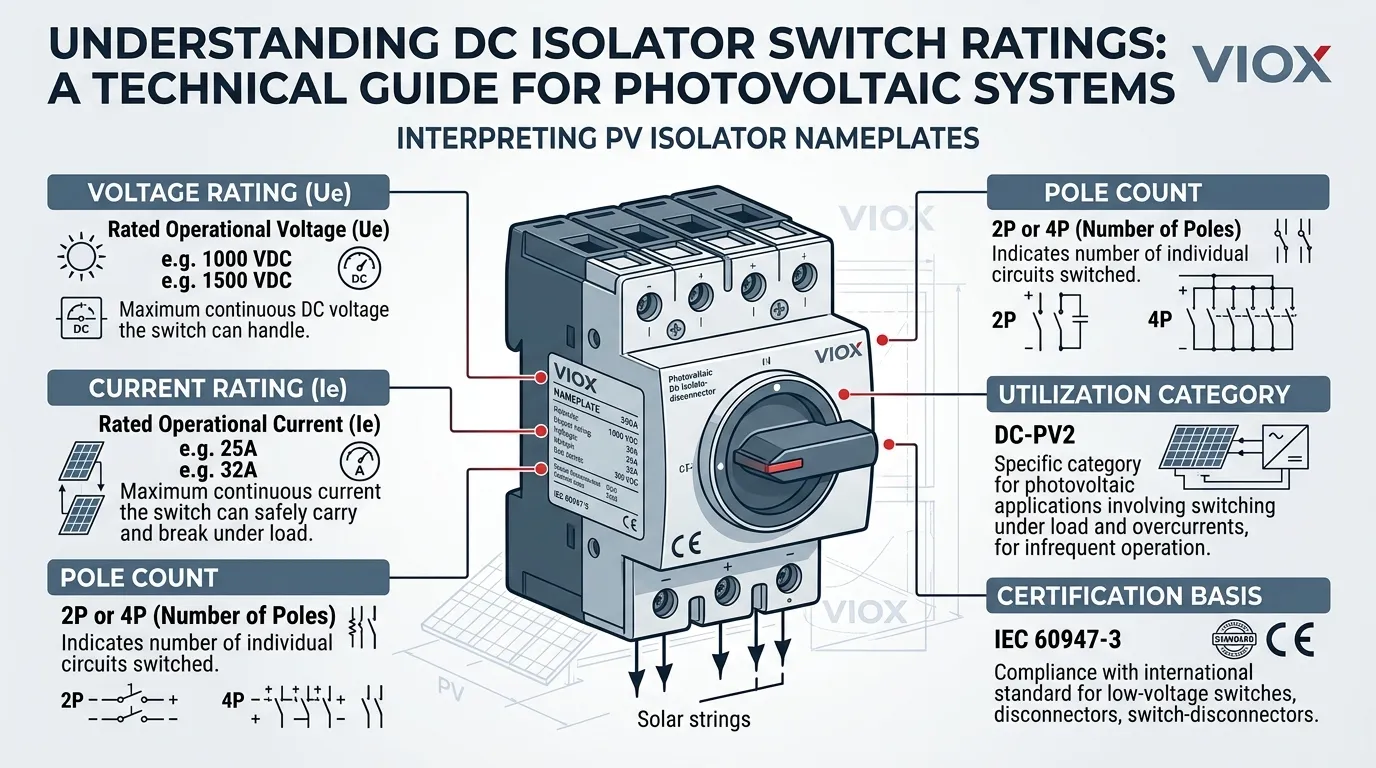

Tabel Referensi Cepat
| Item peringkat | Apa yang diberitahukannya kepada Anda | Kesalahan umum |
|---|---|---|
| Rating tegangan (Ue) | Tegangan operasi DC maksimum yang dapat ditangani sakelar di bawah tugas yang dinyatakan | Hanya mencocokkan tegangan sistem nominal dan mengabaikan Voc PV yang dikoreksi dingin |
| Peringkat arus (Ie) | Arus yang dapat dibawa sakelar di bawah tugas yang ditentukan | Mengasumsikan peringkat arus tetap sama di setiap enklosur dan kondisi suhu |
| Polandia | Berapa banyak konduktor yang diputuskan bersamaan | Memperlakukan 2P dan 4P sebagai dapat dipertukarkan |
| Kategori pemanfaatan | Jenis tugas pensakelaran yang diuji untuk perangkat | Mengabaikan apakah sakelar dinilai untuk kondisi beban DC yang sebenarnya |
| Sertifikasi atau dasar standar | Pasar dan kerangka pengujian mana yang selaras dengan perangkat | Menggunakan produk yang ditandai AC atau dijelaskan secara samar-samar dalam aplikasi PV DC |
Mengapa Membaca Label Lebih Penting Daripada yang Anda Kira
Label sakelar isolator DC bukanlah dekorasi katalog. Ini adalah ringkasan ringkas dari kondisi di mana perangkat terbukti berfungsi dengan aman.
Ini sangat penting dalam PV surya karena:
- tegangan array berubah dengan suhu, dan pagi yang dingin dapat mendorong Voc jauh di atas nominal
- sisi DC tetap berenergi setiap kali ada siang hari
- Busur DC berperilaku berbeda dari busur AC, membuat kondisi pensakelaran lebih menuntut
- tanda produk mungkin terlihat serupa di permukaan sementara batasan aplikasi yang sebenarnya berbeda secara signifikan
Dengan pemikiran itu, pendekatan teraman adalah mengerjakan setiap peringkat satu per satu.
Peringkat Tegangan: Mulai Di Sini Terlebih Dahulu
Angka pertama yang perlu diperiksa adalah tegangan DC terukur, sering ditampilkan sebagai Ue atau terdaftar sebagai tegangan operasi DC maksimum.
Apa arti peringkat tegangan
Peringkat tegangan memberi tahu Anda tegangan sistem DC maksimum yang dapat ditangani isolator di bawah tugas yang diuji untuknya. Dalam pekerjaan PV, ini sangat penting karena perangkat dapat digunakan pada:
- 600 VDC
- 800 VDC
- 1000 VDC
- 1200 VDC
- atau 1500 VDC, tergantung pada arsitektur instalasi
Kesalahan paling umum: menggunakan tegangan nominal alih-alih tegangan maksimum yang dikoreksi
Dalam sistem surya, Anda tidak memilih isolator berdasarkan label sistem DC nominal saja. Anda memerlukan tegangan rangkaian terbuka maksimum, termasuk koreksi suhu dingin.
Pertimbangkan skenario ini: string PV dirancang untuk “sistem 1000 V,” tetapi pada pagi musim dingin yang dingin Voc aktual mencapai 1050 V. Jika isolator hanya dinilai untuk 1000 VDC, itu secara efektif dinilai terlalu rendah, meskipun semuanya tampak baik-baik saja di lembar penawaran.
Ini adalah salah satu alasan mengapa isolator DC dalam sistem PV harus ditinjau dengan disiplin teknik yang sama dengan peralatan DC berisiko tinggi lainnya.
Contoh pemeriksaan tegangan cepat
| Skenario | Label sistem | Voc pagi-dingin aktual | Ue minimum yang diperlukan |
|---|---|---|---|
| PV atap, iklim sedang | 1000 VDC | 1035 V | Setidaknya di atas 1035 VDC, dengan margin proyek sesuai kebutuhan |
| PV skala utilitas, wilayah dingin | 1500 VDC | 1540 V | Membutuhkan desain string yang cermat atau solusi tegangan lebih tinggi yang dinilai sesuai |
Intinya sederhana: selalu ukur peringkat tegangan terhadap Voc yang dikoreksi kasus terburuk, bukan pelat nama sistem.
Peringkat Arus: Lebih Dari Sekadar Angka Ampere
Item berikutnya adalah peringkat arus, sering ditampilkan sebagai Ie.
Apa arti peringkat arus
Nilai arus memberi tahu Anda berapa banyak arus yang dapat dibawa isolator secara terus menerus dalam kondisi yang ditentukan oleh standar produk dan pabrikan. Dalam proyek nyata, angka itu harus diperiksa terhadap:
- arus operasi yang diharapkan
- suhu lingkungan di lokasi pemasangan
- ketinggian jika relevan
- efek pemanasan enklosur
- pengelompokan konduktor
- orientasi pemasangan, jika ditentukan oleh pabrikan
Mengapa nilai arus saja tidak menceritakan keseluruhan cerita
Dua isolator yang keduanya berlabel 32 A mungkin tidak sama-sama cocok dalam setiap situasi.
| Faktor | Isolator A (32 A) | Isolator B (32 A) |
|---|---|---|
| Jenis enklosur | Panel dalam ruangan berventilasi | Kotak penggabung PV luar ruangan tertutup, suhu lingkungan 55 °C |
| Kategori pemanfaatan | DC-21B | DC-PV2 |
| Konfigurasi tiang | 2P | 4P |
| Kesesuaian praktis untuk string PV atap 30 A | Mungkin perlu penurunan nilai karena suhu | Mungkin lebih cocok, menunggu tinjauan desain lengkap |
Intinya bukanlah bahwa yang satu selalu lebih baik daripada yang lain. Intinya adalah bahwa arus harus selalu dibaca bersama dengan tegangan dan kategori pemanfaatan, bukan secara terpisah.
Kutub: Apa Arti Sebenarnya 2P dan 4P
Konfigurasi kutub memberi tahu Anda berapa banyak konduktor yang dibuka sakelar pada saat yang sama.
Isolator 2 kutub
A 2P Isolator DC umumnya digunakan di mana satu konduktor positif dan satu konduktor negatif diputuskan bersama untuk satu string atau satu sirkuit DC tunggal.
Isolator 4 kutub
A 4P Isolator DC umumnya digunakan dalam aplikasi di mana dua string atau pengaturan konduktor yang berbeda diputuskan dengan satu perangkat, atau di mana jalur switching internal dikonfigurasi untuk mengelola tegangan DC yang lebih tinggi menggunakan kutub yang terhubung secara seri.
Mengapa jumlah kutub layak mendapat perhatian lebih dari biasanya
Mudah untuk menganggap kutub sebagai kenyamanan pemasangan kabel yang sederhana. Dalam praktiknya, jumlah kutub dapat memengaruhi:
- bagaimana konduktor benar-benar terputus
- tegangan maksimum yang dapat digunakan, di mana kutub yang terhubung secara seri dapat memperluas kemampuan
- konfigurasi kontak internal
- metode pemasangan kabel yang diterima
Sakelar 4 kutub bukanlah sekadar “sakelar 2 kutub yang lebih besar.” Diagram koneksi pabrikan masih menentukan bagaimana kutub harus disambungkan, dan melakukan kesalahan ini dapat menimbulkan masalah keselamatan.
Jika metode pemasangan kabel adalah pertanyaan utama Anda, halaman relevan berikutnya adalah Koneksi Isolator DC.
Kategori Pemanfaatan: Peringkat yang Paling Banyak Dilewati Orang dan Seharusnya Tidak
Ini adalah salah satu baris terpenting pada lembar spesifikasi isolator DC dan salah satu yang paling diabaikan.
Apa arti kategori pemanfaatan, dalam bahasa sederhana
Anggap kategori pemanfaatan sebagai skenario pengujian yang dilalui sakelar sebelum diizinkan untuk membawa label itu. Di bawah IEC 60947-3, setiap isolator DC diuji terhadap tugas switching tertentu, yang berarti kombinasi tegangan, arus, jenis beban, dan jumlah operasi switching yang ditentukan.
Kategori pemanfaatan yang tercetak pada label memberi tahu Anda skenario pengujian mana yang lulus sakelar. Dalam istilah praktis, itu menjawab:
- apakah sakelar ini hanya diuji untuk beban resistif dasar yang berperilaku baik?
- atau apakah itu diuji untuk kondisi yang lebih berat yang melibatkan beban induktif atau perilaku khusus fotovoltaik?
Kategori DC umum: DC-21B dan DC-22B
Pada tingkat yang disederhanakan:
- DC-21B mencakup beban DC resistif atau sedikit induktif
- DC-22B mencakup kondisi switching resistif dan induktif campuran
Jika aplikasi Anda melibatkan beban DC resistif langsung, DC-21B mungkin cukup. Untuk kondisi beban campuran yang lebih berat, DC-22B memberikan dasar yang lebih kuat.
Kategori khusus PV: DC-PV1 dan DC-PV2
Ketika aplikasinya khusus solar PV, dua kategori tambahan menjadi sangat relevan:
- DC-PV1 dikaitkan dengan tugas switching PV standar, di mana arus lebih signifikan tidak diharapkan mendominasi peristiwa switching
- DC-PV2 dikaitkan dengan kondisi switching fotovoltaik yang lebih berat, termasuk kasus di mana aliran arus balik atau kondisi arus lebih yang lebih parah mungkin ada
Dalam banyak proyek PV atap dan komersial, desainer lebih memilih DC-PV2 karena lebih selaras dengan skenario switching fotovoltaik yang lebih berat. Namun, pilihan terakhir tetap harus mengikuti arsitektur proyek dan tugas switching yang sebenarnya.
Perbandingan praktis
| Aplikasi | Kategori minimum yang direkomendasikan | Mengapa |
|---|---|---|
| Beban resistif DC sederhana, panel industri | DC-21B | Beban dapat diprediksi, tanpa perilaku khusus PV |
| Sirkuit motor DC | DC-22B | Beban induktif menciptakan kondisi switching yang lebih berat |
| Isolator string PV atap | DC-PV1 atau DC-PV2 | Tugas khusus PV; DC-PV2 sering disukai di mana kondisi switching lebih berat |
| PV skala utilitas dengan string paralel | Seringkali DC-PV2 | Jalur arus balik dan energi gangguan yang lebih tinggi biasanya membenarkan tugas PV yang lebih berat |
Mengapa ini penting saat Anda membandingkan produk
Seorang pembeli mungkin melihat dua isolator berdampingan:
- Produk X:
1000 VDC, 32 A, 4P, DC-21B - Produk Y:
1000 VDC, 32 A, 4P, DC-PV2
Tegangan, arus, dan jumlah kutub identik. Tetapi Produk X diuji untuk tugas DC resistif umum, sedangkan Produk Y diuji secara khusus untuk kondisi switching fotovoltaik. Untuk aplikasi PV, Produk Y seringkali merupakan pilihan yang lebih tepat, meskipun Produk X mungkin tampak setara pada pandangan pertama.
Kategori penggunaan seringkali menjadi garis yang memisahkan pilihan rekayasa yang baik dari kecocokan katalog yang dangkal.

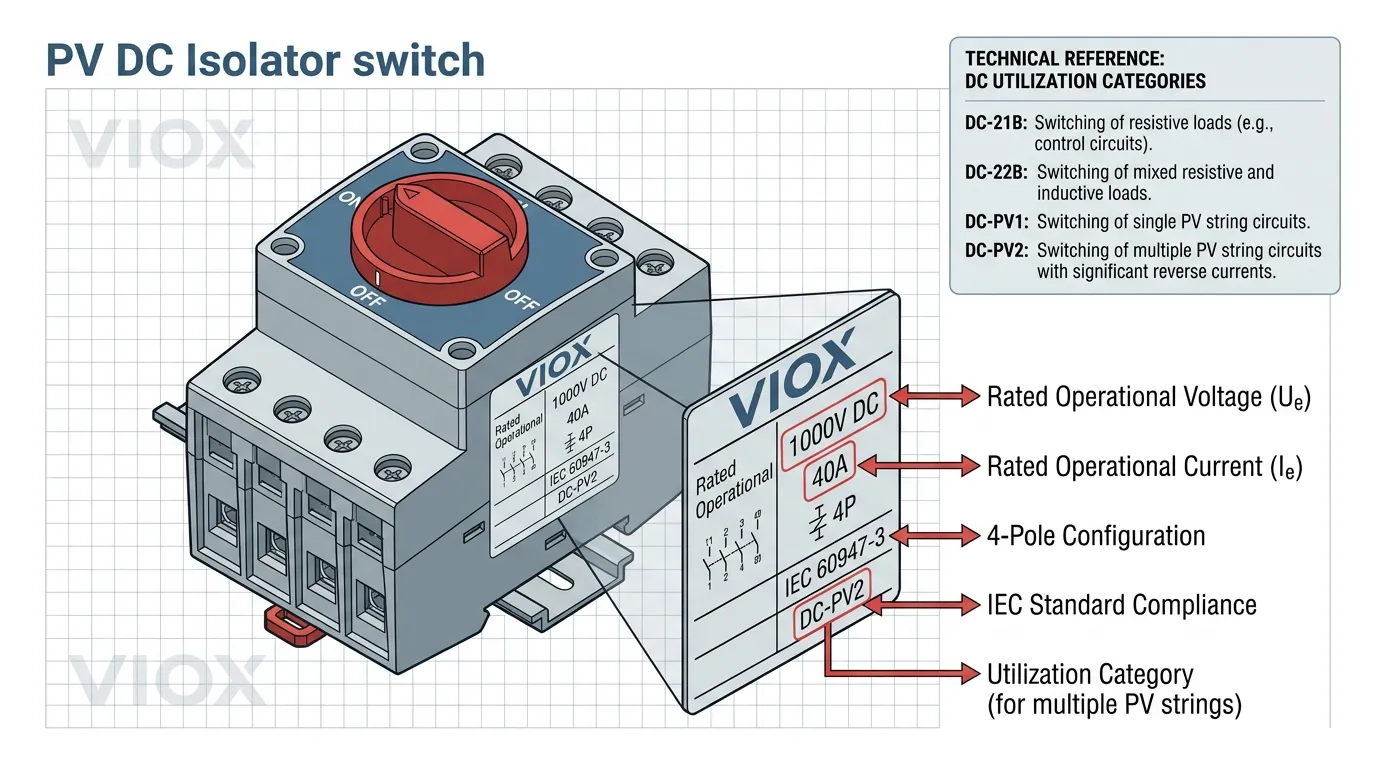

Cara Membaca Label Contoh Nyata
Bayangkan Anda sedang melihat isolator DC yang ditandai seperti ini:
1000 VDC, 32 A, 4P, IEC 60947-3, DC-PV2
Inilah yang diberitahukan setiap elemen kepada Anda:
1000 VDC— sakelar ini ditujukan untuk sistem DC hingga 1000 V di bawah tugas yang dinyatakan32 A— ia dapat membawa hingga 32 A terus menerus di bawah kondisi yang ditentukan4P— ia menggunakan empat kutub, yang mungkin diperlukan oleh pengaturan switching internal atau arsitektur sirkuitIEC 60947-3— sakelar selaras dengan standar pemutus-sakelar IEC yang relevanDC-PV2— sakelar diuji untuk tugas switching fotovoltaik yang lebih berat
Tindak lanjut rekayasa
Membaca label hanyalah langkah pertama. Pertanyaan tindak lanjut yang benar adalah:
- berapakah tegangan sistem maksimum aktual saya, termasuk koreksi suhu dingin?
- pengaturan konduktor apa yang saya putuskan, dan apakah konfigurasi kutub cocok?
- apa kondisi beban yang sebenarnya: resistif, induktif, atau khusus PV?
- apakah kategori penggunaan ini benar-benar sesuai untuk tugas switching ini?

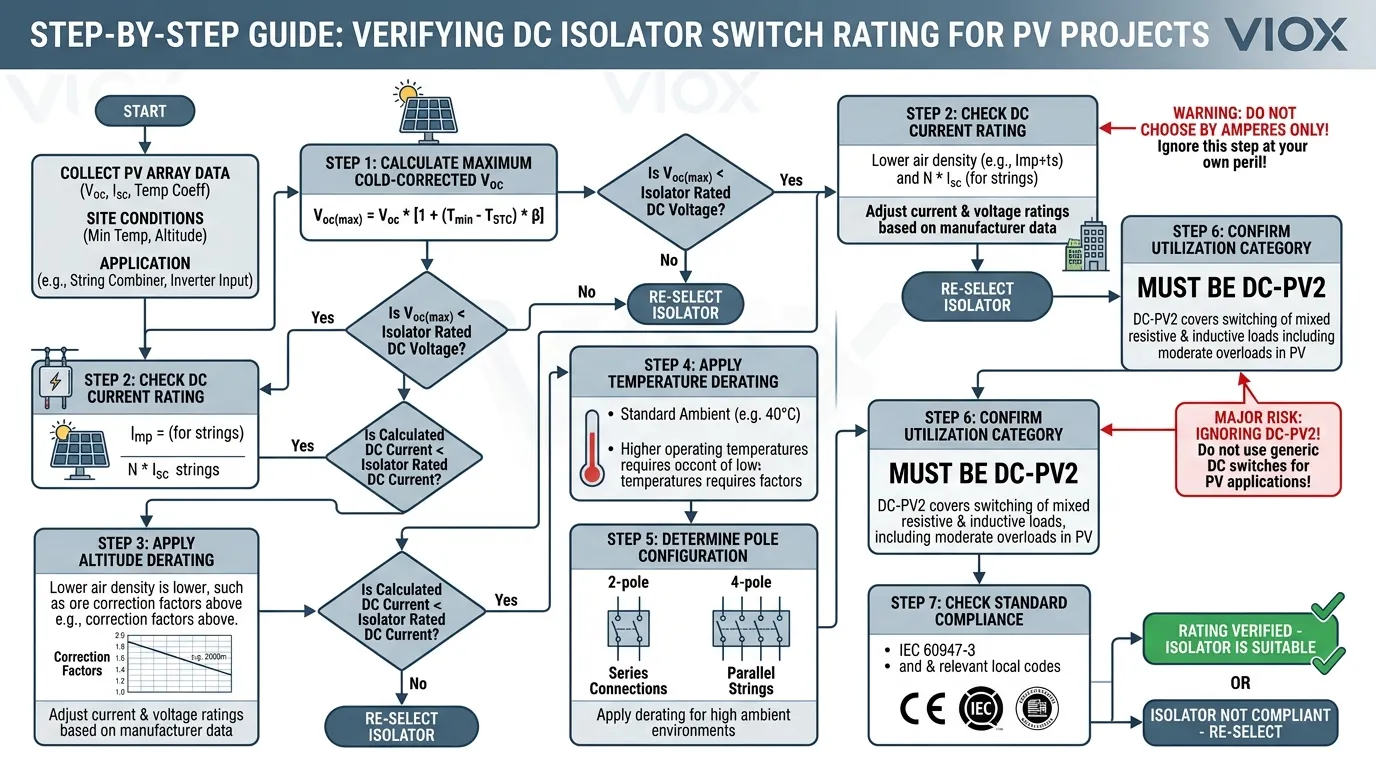

Alur Keputusan Pemilihan Peringkat
Saat memilih isolator DC, menelusuri peringkat dalam urutan terstruktur membantu menghindari jebakan yang paling umum.
Langkah 1: Tentukan tegangan DC maksimum Anda
Hitung tegangan rangkaian terbuka kasus terburuk untuk sistem Anda, termasuk koreksi suhu dingin. Angka ini menjadi persyaratan tegangan minimum Anda.
Langkah 2: Konfirmasikan peringkat tegangan (Ue)
Periksa apakah isolator memenuhi atau melampaui angka itu. Jika tidak, perangkat didiskualifikasi terlepas dari peringkat lainnya.
Langkah 3: Verifikasi peringkat arus (Ie)
Periksa arus operasi yang diharapkan, suhu sekitar, ketinggian, jenis penutup, dan faktor penurunan nilai apa pun yang ditentukan oleh pabrikan.
Langkah 4: Periksa konfigurasi kutub
Konfirmasikan bahwa jumlah kutub sesuai dengan arsitektur sirkuit Anda dan diagram pengkabelan yang direkomendasikan pabrikan.
Langkah 5: Verifikasi kategori penggunaan
Untuk aplikasi PV, cari DC-PV1 atau DC-PV2. Untuk aplikasi DC umum, konfirmasikan bahwa DC-21B atau DC-22B sesuai dengan jenis beban. Jika kategori penggunaan hilang atau tidak jelas, perlakukan itu sebagai bendera merah.
Langkah 6: Konfirmasikan standar dan dasar sertifikasi
Perangkat harus mereferensikan IEC 60947-3 atau dasar standar regional lain yang berlaku, seperti UL 98B dalam konteks fotovoltaik Amerika Utara.
Jika perangkat lulus semua enam pemeriksaan, ia dapat melanjutkan ke tinjauan rekayasa terperinci. Jika gagal pada langkah apa pun, kembali ke tahap pemilihan produk.
Kesalahan Membaca Umum dan Cara Menghindarinya
Kesalahan 1: Melihat arus terlebih dahulu
Ini adalah kesalahan komersial yang paling umum. Sebuah 32 A perangkat disetujui untuk suatu proyek meskipun kelas tegangan atau tugas switching tidak sesuai dengan sistem yang sebenarnya.
Cara menghindarinya: selalu mulai dengan tegangan. Arus penting, tetapi hanya penting setelah kesesuaian tegangan dikonfirmasi.
Kesalahan 2: Mengabaikan kategori penggunaan
Sakelar dengan arus dan tegangan yang tepat masih dapat tidak sesuai jika kategori penggunaan tidak sesuai dengan tugas DC yang sebenarnya.
Cara menghindarinya: perlakukan kategori penggunaan sebagai kriteria pemilihan wajib, bukan titik data opsional.
Kesalahan 3: Menganggap lebih banyak kutub secara otomatis berarti lebih baik
Lebih banyak kutub tidak secara otomatis berarti sakelar yang lebih aman atau lebih mampu. Mereka menunjukkan pengaturan interupsi konduktor internal dan eksternal tertentu.
Cara menghindarinya: selalu rujuk diagram koneksi pabrikan dan konfirmasikan bagaimana kutub harus disambungkan untuk tata letak sirkuit spesifik Anda.
Kesalahan 4: Memperlakukan tanda yang tampak AC sebagai dapat diterima untuk DC
Beberapa produk membawa tanda yang tampak generik atau terutama terkait dengan aplikasi AC. Jika perangkat tidak diberi peringkat dan diidentifikasi dengan jelas untuk tugas switching DC, berhati-hatilah.
Cara menghindarinya: cari tanda tegangan DC eksplisit, kategori penggunaan DC, dan referensi ke IEC 60947-3 atau dasar standar relevan DC lain yang berlaku.
PERTANYAAN YANG SERING DIAJUKAN
Rating apa yang pertama kali harus saya periksa pada sakelar isolator DC?
Mulailah dengan nilai tegangan, karena sakelar yang memiliki nilai di bawah standar untuk tegangan DC akan langsung didiskualifikasi terlepas dari nilai arusnya. Dalam aplikasi PV, periksa terhadap Voc maksimum yang dikoreksi dingin, bukan hanya tegangan sistem nominal.
Apa arti 4P pada sakelar isolator DC?
Ini berarti sakelar menggunakan empat kutub untuk memutus sirkuit. Dalam aplikasi DC, ini sering memengaruhi bagaimana konduktor dirutekan dan pengaturan tegangan apa yang dapat didukung oleh sakelar tersebut.
Apa arti DC-21B?
Ini adalah kategori pemanfaatan IEC yang menunjukkan tugas penyambungan untuk perangkat tersebut diuji. DC-21B sesuai dengan beban DC resistif atau sedikit induktif.
Apa arti DC-PV1 dan DC-PV2 pada sakelar isolator surya?
Kategori pemanfaatan khusus fotovoltaik yang digunakan dalam kerangka kerja IEC 60947-3. DC-PV1 mencakup tugas pensaklaran PV standar, sementara DC-PV2 mencakup kondisi PV yang lebih berat, termasuk skenario arus balik.
Apakah nilai arus pengenal lebih penting daripada kategori penggunaan?
Arus nominal memberi tahu Anda berapa banyak beban yang dapat dibawa oleh sakelar. Kategori penggunaan memberi tahu Anda jenis beban dan kondisi switching yang dirancang untuk ditangani oleh sakelar.
Bisakah saya memilih isolator DC hanya berdasarkan ampere saja?
Tidak. Pemilihan yang tepat juga bergantung pada tegangan DC maksimum, konfigurasi kutub, kategori penggunaan, dan kondisi aplikasi spesifik.
Apa yang Harus Dilakukan Selanjutnya
Sekarang Anda memahami cara membaca peringkat, langkah selanjutnya adalah menerapkannya ke proyek aktual Anda.
- Jika Anda memilih isolator untuk proyek tertentu, gunakan alur keputusan enam langkah di atas untuk memverifikasi setiap kandidat terhadap parameter sistem nyata Anda.
- Jika Anda memerlukan bantuan dengan sisi pengkabelan, lanjutkan ke Koneksi Isolator DC untuk panduan pengkabelan kutub demi kutub.
- Jika Anda ingin meninjau spesifikasi isolator DC VIOX, kunjungi Halaman produk Sakelar Isolator DC untuk membandingkan data tegangan, arus, kutub, dan kategori penggunaan.
- Jika Anda membutuhkan dasar-dasar yang lebih luas, kembali ke Apa Itu Sakelar Isolator DC?.
