Jawaban Langsung: Apakah Anda Membutuhkan Pemutus Arus 15 Ampere atau 20 Ampere?
Untuk sirkuit rumah tangga standar 120V, sebuah pemutus arus 15 ampere dapat menangani hingga 1.800 watt, atau sekitar 1.440 watt untuk beban kontinu. Sebuah Pemutus arus 20 ampere dapat menangani hingga 2.400 watt, atau sekitar 1.920 watt untuk beban kontinu.
Pilih Pemutus arus 15A untuk sirkuit beban ringan dengan peringkat yang sesuai kabel tembaga 14 AWG. Pilih Pemutus arus 20A hanya jika seluruh sirkuit telah dipasang dengan kabel yang memiliki rating yang sesuai kabel tembaga 12 AWG dan beban, jenis stopkontak, atau kebutuhan ruangan memang memerlukan kapasitas yang lebih tinggi.
Jangan pernah mengganti pemutus arus (breaker) 15 Ampere dengan 20 Ampere hanya untuk menghentikan gangguan trip yang tidak perlu. Jika kabel sirkuit menggunakan tembaga 14 AWG, memasang pemutus arus 20A dapat menyebabkan kabel mengalami panas berlebih sebelum pemutus arus tersebut trip.
Sekilas Perbandingan Pemutus Arus 15 Ampere vs 20 Ampere
| Pertanyaan | Pemutus Arus 15 Ampere | Pemutus Arus 20 Ampere |
|---|---|---|
| Watt maksimum pada 120V | 1.800W | 2.400W |
| Beban kontinu yang disarankan pada 120V | 1.440W | 1.920W |
| Ukuran kabel tembaga umum | 14 AWG | 12 AWG |
| Penggunaan stopkontak/sirkuit tipikal | Kamar tidur, pencahayaan, beban listrik ringan umum | Dapur, ruang cuci, kamar mandi, garasi, beban stopkontak yang lebih berat |
| Bisakah menggunakan stopkontak 20A? | Tidak ada | Ya, jika desain sirkuit memungkinkan |
| Bisakah menggunakan stopkontak 15A? | Ya | Seringkali bisa pada sirkuit multi-stopkontak, tergantung pada peraturan setempat |
| Risiko utama jika kapasitas terlalu besar | Risiko kabel terlalu panas dan bahaya kebakaran | Biaya lebih tinggi dan kapasitas tidak diperlukan jika beban kecil |
Berapa Watt yang Dapat Ditangani oleh Pemutus Arus (MCB) 15 Ampere?
Pemutus arus 15 ampere pada sirkuit 120V memiliki daya maksimum teoretis sebesar:
120V x 15A = 1.800W
For continuous loads, many electricians use the 80% rule:
1,800W x 80% = 1,440W
That means a 15A circuit is normally best kept around 1,440 watts when the load will run for a long time. This matters for space heaters, lighting banks, small appliances, and office equipment that may operate continuously.
If your circuit trips when you run a heater, vacuum, microwave, or hair dryer, the breaker may not be the problem. The circuit may simply be overloaded. For a deeper explanation of overload symptoms, see VIOX’s guide to circuit overload causes and fixes.
How Many Watts Can a 20 Amp Breaker Handle?
Pemutus arus 20 Ampere pada sirkuit 120V memiliki daya maksimum teoretis sebesar:
120V x 20A = 2.400W
Untuk beban kontinu:
2.400W x 80% = 1.920W
Inilah alasan mengapa sirkuit 20A umumnya digunakan untuk area yang memerlukan banyak peralatan atau beban stopkontak dengan permintaan daya lebih tinggi, seperti dapur, area binatu, kamar mandi, garasi, bengkel, dan beberapa sirkuit peralatan khusus.
Jika pertanyaan utama Anda adalah mengenai kapasitas watt, VIOX juga memiliki panduan terpisah mengenai berapa watt yang dapat ditangani oleh pemutus arus 20 ampere.

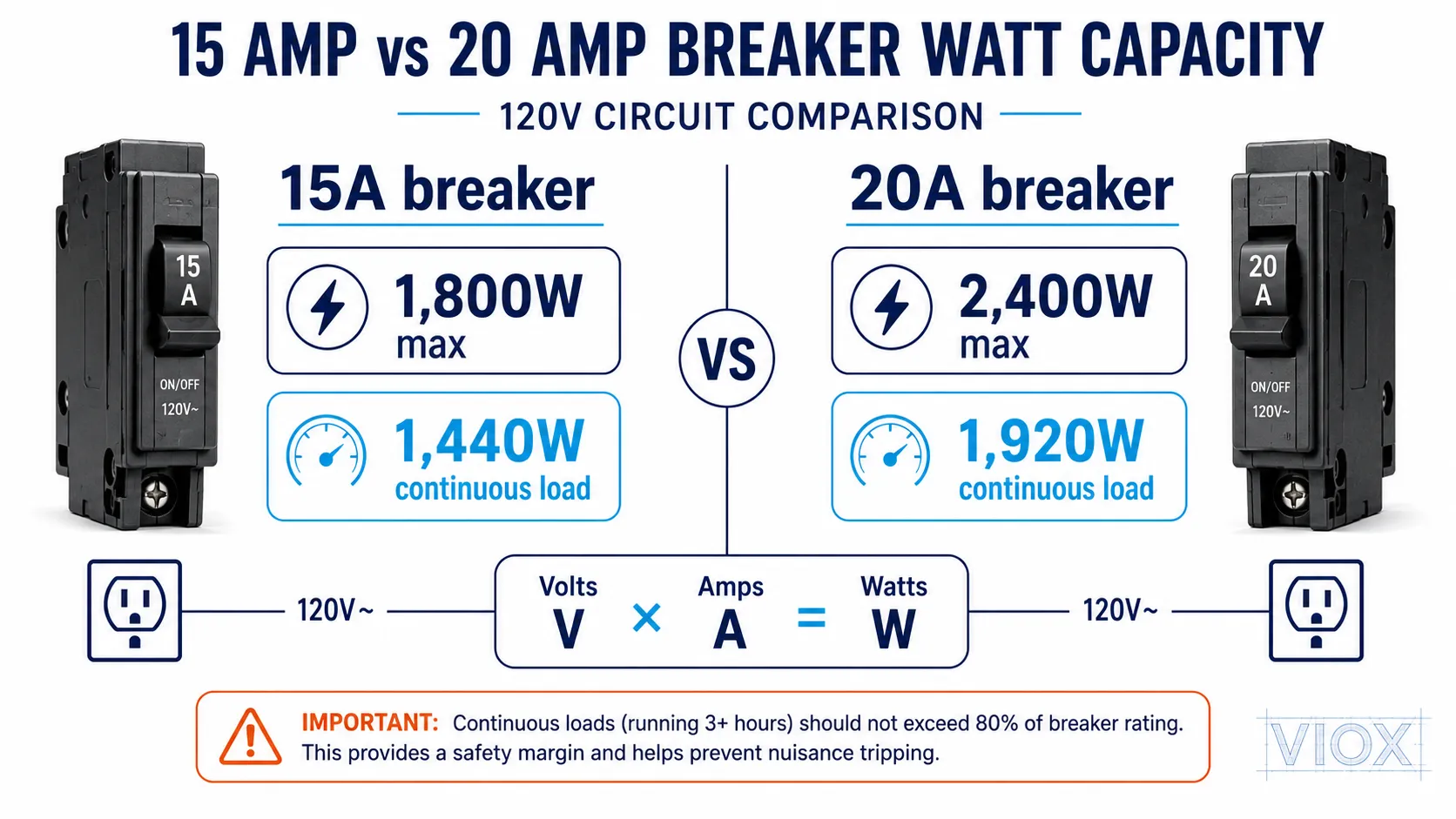

Tabel Watt Pemutus Arus 15A dan 20A
| Tegangan Sirkuit | Beban Maksimum Pemutus Arus 15A | Beban Berkelanjutan 15A | Beban Maksimum Pemutus Arus 20A | Beban Berkelanjutan 20A |
|---|---|---|---|---|
| 120V | 1.800W | 1.440W | 2.400W | 1.920W |
| 240V | 3.600W | 2.880W | 4.800W | 3.840W |
Sebagian besar pertanyaan mengenai stopkontak rumah tangga di Amerika Utara berkaitan dengan Sirkuit 120V. Beberapa penyejuk udara, pemanas, pompa, dan peralatan mungkin menggunakan Sirkuit 240V, jadi selalu periksa pelat nama peralatan sebelum memilih pemutus arus (breaker).

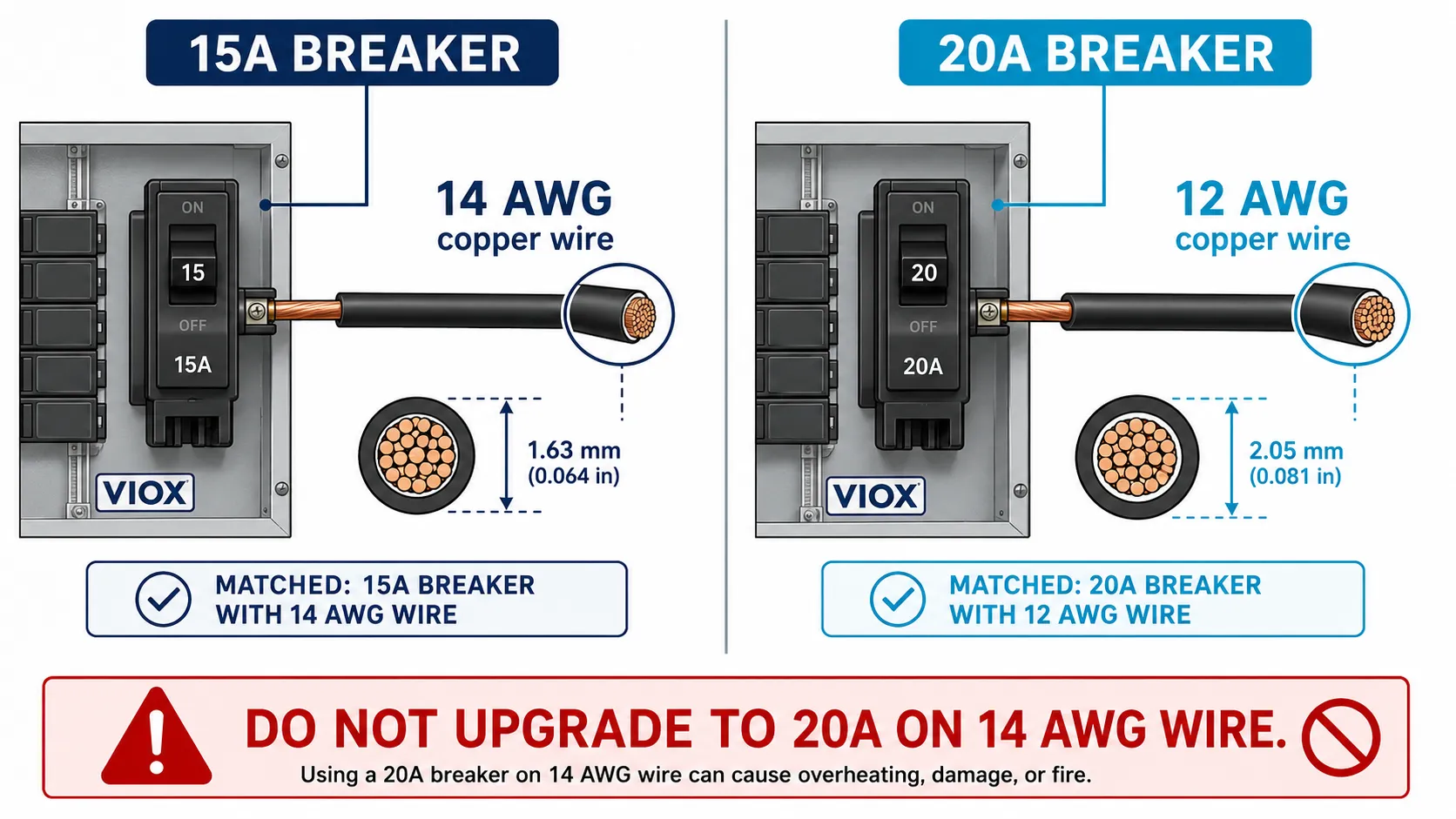

Ukuran Kabel: Pemeriksaan Keselamatan Paling Penting
Ukuran pemutus arus harus melindungi kabel, bukan hanya menyesuaikan dengan peralatan.
| Ukuran Pemutus Sirkuit | Ukuran Kabel Tembaga Umum | Mengapa Hal Ini Penting |
|---|---|---|
| 15A | Tembaga 14 AWG | Umum digunakan untuk penerangan dan sirkuit beban ringan pada umumnya |
| 20A | Tembaga 12 AWG | Diperlukan untuk banyak sirkuit cabang 20A karena mampu membawa arus lebih besar |
Kesalahan berbahaya adalah mengganti pemutus arus 15A dengan pemutus arus 20A ketika kabel sirkuit masih menggunakan tembaga 14 AWG. Pemutus arus mungkin berhenti trip, tetapi kabel dapat menjadi titik lemah.
Jalur kabel yang panjang mungkin juga memerlukan konduktor yang lebih besar untuk mengurangi penurunan tegangan. Jika Anda menangani jalur kabel 12/2 yang panjang, lihat panduan VIOX mengenai jarak maksimum untuk kabel 12/2 pada pemutus arus 20 ampere.

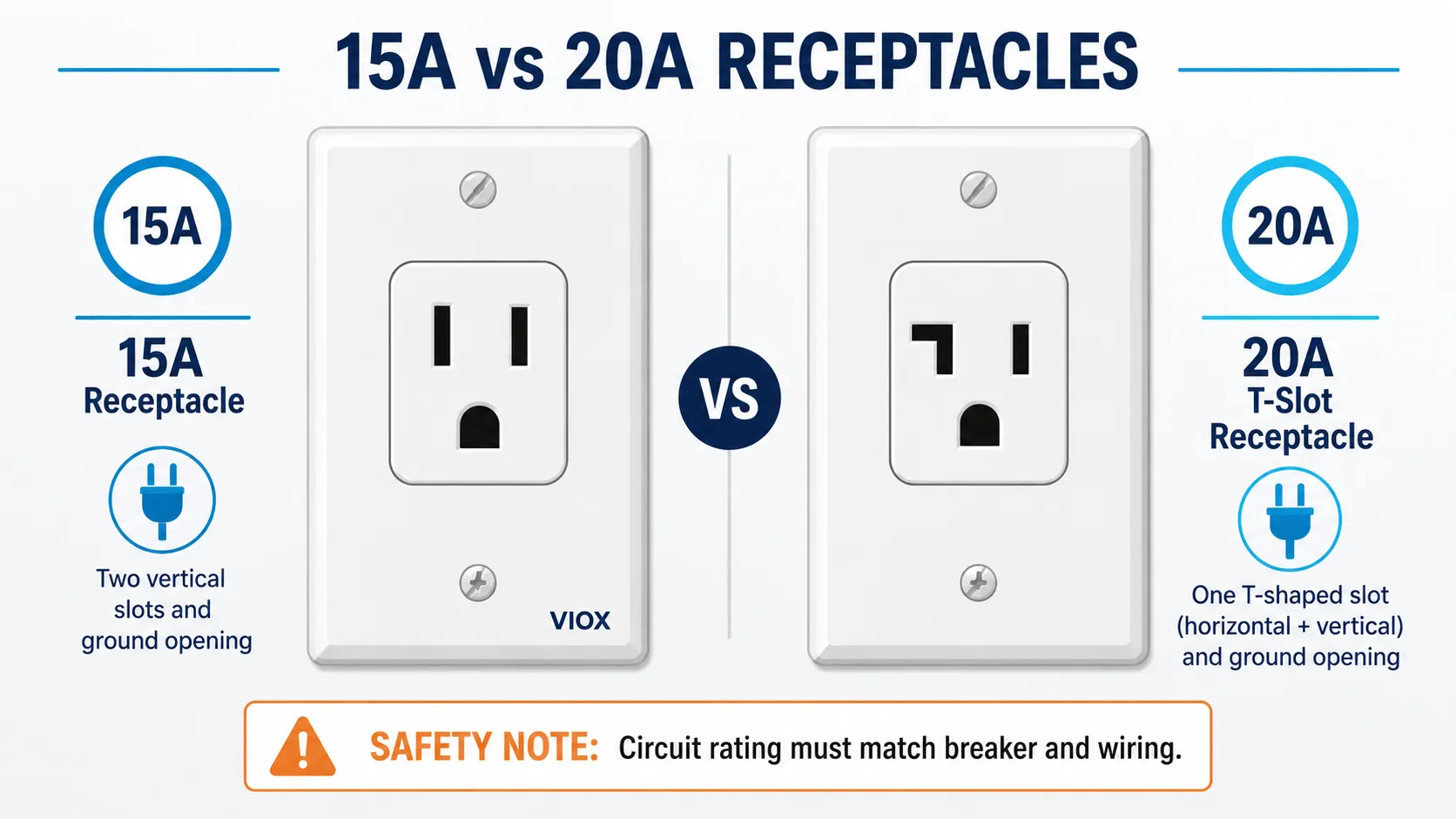

Stopkontak 15 Ampere vs Stopkontak 20 Ampere
Stopkontak 15A memiliki dua slot vertikal dan satu slot arde. Stopkontak 20A biasanya memiliki satu slot berbentuk T sehingga dapat menerima steker 20A.
| Pertanyaan Seputar Stopkontak | Jawaban Praktis |
|---|---|
| Bisakah stopkontak 20A dipasang pada pemutus arus (MCB) 15A? | Tidak. Stopkontak 20A tidak boleh disuplai oleh sirkuit 15A. |
| Bisakah stopkontak 15A digunakan pada sirkuit 20A? | Seringkali bisa untuk sirkuit cabang dengan banyak stopkontak dalam instalasi berbasis NEC, namun peraturan setempat dan desain sirkuit tetap menjadi penentu. |
| Apakah stopkontak 20A berarti sirkuitnya adalah 20A? | Tidak selalu. Periksa pemutus arus (MCB), ukuran kabel, dan jadwal panel. |
| Apakah pemutus arus 20A mengharuskan semua stopkontak berkapasitas 20A? | Tidak harus. Banyak sirkuit penggunaan umum 20A menggunakan stopkontak 15A jika diizinkan. |
Bentuk stopkontak saja tidak cukup. Jawaban yang aman memerlukan pemeriksaan rating pemutus arus (breaker), ukuran kabel, rating stopkontak, jenis sirkuit, dan peraturan kelistrikan setempat yang berlaku.
Kapan Anda Harus Menggunakan Pemutus Arus 15 Amp?
Pemutus arus 15 amp biasanya cocok untuk:
- Sirkuit penerangan dan stopkontak kamar tidur di mana beban yang diharapkan tergolong rendah
- Sirkuit penerangan umum
- Ruangan kecil dengan kebutuhan peralatan yang rendah
- Sirkuit cabang tembaga 14 AWG yang sudah ada
- Sirkuit di mana pelat nama peralatan yang terhubung tidak memerlukan sirkuit 20A
Keunggulan sirkuit 15A bukanlah karena sirkuit tersebut “lebih lemah.” Sirkuit ini disesuaikan dengan benar untuk pengkabelan sirkuit cabang yang lebih kecil dan beban yang lebih ringan. Jika sirkuit dirancang dengan benar, pemutus arus 15A akan melindungi konduktor sebelum mengalami panas berlebih.
Kapan Anda Harus Menggunakan Pemutus Arus 20 Ampere?
Pemutus arus 20 ampere biasanya dipertimbangkan jika sirkuit memiliki:
- Pengkabelan tembaga 12 AWG atau konduktor yang lebih besar yang diberi peringkat untuk sirkuit tersebut
- Beban stopkontak meja dapur
- Stopkontak ruang cuci
- Stopkontak kamar mandi
- Sirkuit stopkontak garasi atau bengkel
- Peralatan khusus yang menentukan sirkuit cabang 20A
- Pemutusan beban berlebih (overload) berulang yang disebabkan oleh permintaan beban yang sah, bukan karena gangguan (fault)
Di banyak instalasi berbasis NEC AS, dapur, area binatu, kamar mandi, dan area dengan permintaan tinggi serupa umumnya menggunakan sirkuit cabang 20A. Persyaratan yang tepat bergantung pada edisi kode yang diadopsi secara lokal dan tujuan sirkuit.
Bisakah saya mengganti pemutus arus (breaker) 15 Ampere dengan pemutus arus 20 Ampere?
Hanya jika seluruh sirkuit memiliki rating untuk 20 Ampere.
Sebelum melakukan peningkatan, teknisi listrik yang berkualifikasi harus memverifikasi:
- Seluruh sirkuit cabang menggunakan kabel tembaga 12 AWG yang sesuai atau setara yang disetujui
- Semua kotak sambungan, sambungan kabel, terminal, dan perangkat memiliki rating yang sesuai untuk sirkuit tersebut
- Jenis stopkontak sesuai dengan desain sirkuit
- Panel dapat menerima jenis pemutus arus (breaker) tersebut
- Perhitungan beban mendukung perubahan tersebut
- Instalasi mematuhi peraturan kelistrikan setempat
Jika ada bagian dari sirkuit yang menggunakan kabel tembaga 14 AWG, pertahankan pemutus arus pada 15A kecuali kabel diganti atau sirkuit didesain ulang.
Kapan Pemutus Arus 15 Ampere Trip?
Pemutus arus 15 ampere tidak serta-merta trip saat arus naik sedikit di atas 15 ampere. Pemutus arus perumahan dirancang dengan karakteristik waktu-arus (time-current behavior).
Secara sederhana:
- Beban berlebih yang kecil mungkin memerlukan waktu untuk memicu pemutusan (trip).
- Beban berlebih yang lebih besar akan memicu pemutusan lebih cepat.
- Hubung singkat atau gangguan tanah dapat memicu pemutusan dengan sangat cepat.
- Panas di dalam panel, sambungan yang longgar, pemutus arus yang menua, atau beban berlebih yang berulang dapat memengaruhi kinerja sebenarnya.
Hal ini menjelaskan mengapa suatu sirkuit dapat menjalankan peralatan berat untuk waktu yang singkat namun memicu pemutusan setelah beberapa menit. Ini juga menjelaskan mengapa motor atau pendingin ruangan dapat memicu pemutus arus saat dinyalakan meskipun watt operasionalnya terlihat wajar.

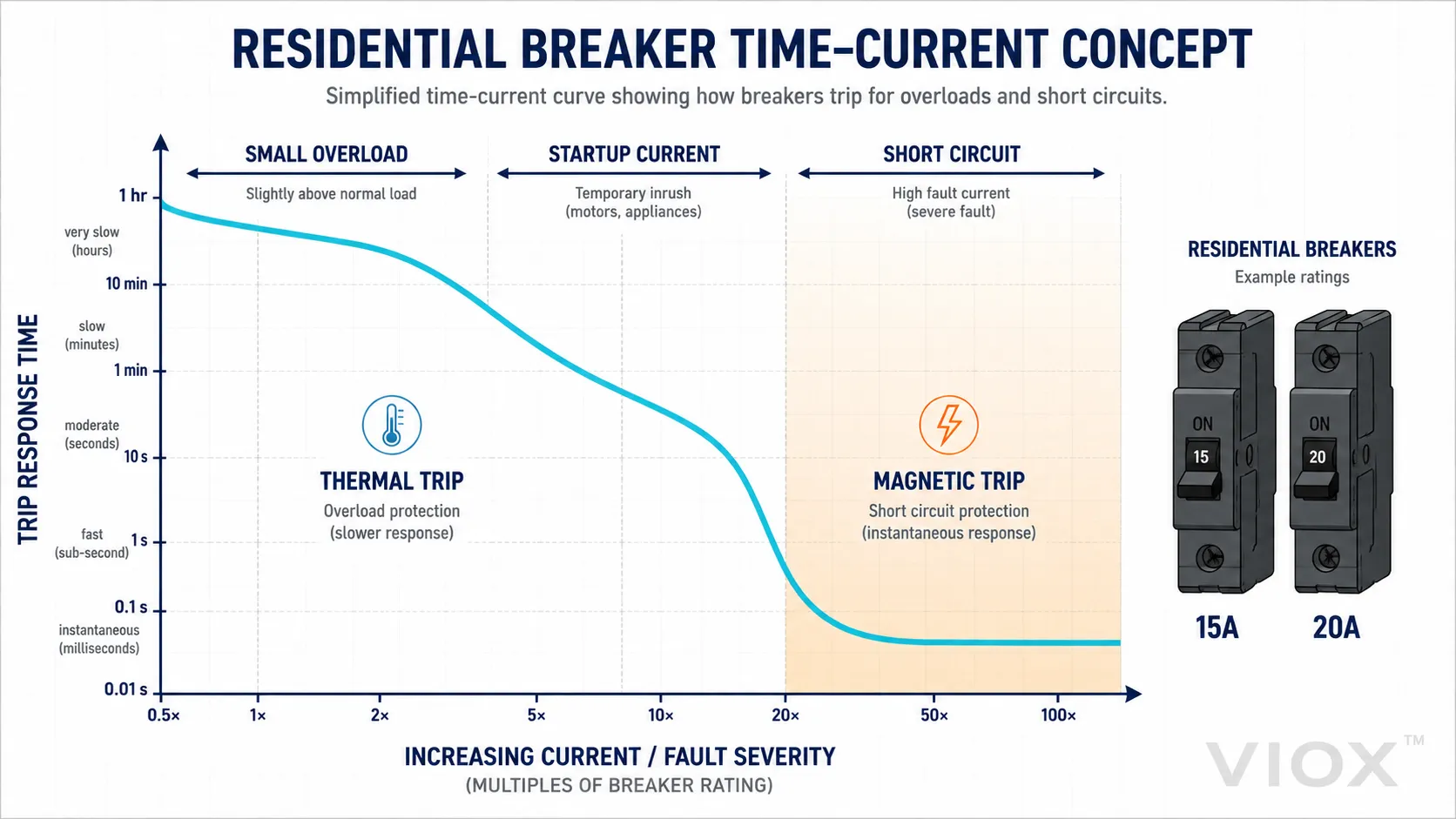

Mengapa Pemutus Arus Menggunakan Kurva Trip, Bukan Titik Trip Tunggal
Pemutus arus tidak berperilaku seperti sakelar on/off sederhana tepat pada 15,0A atau 20,0A. Pemutus arus mengikuti kurva perjalanan, juga disebut sebagai Kurva waktu-arus. Kurva tersebut menunjukkan berapa lama pemutus arus dapat menahan berbagai tingkat beban berlebih sebelum memutus sirkuit.
Sebagai contoh, beban berlebih kecil mungkin trip secara perlahan karena elemen termal memerlukan waktu untuk memanas. Hubung singkat yang parah akan trip jauh lebih cepat melalui mekanisme magnetik. Inilah sebabnya mengapa dua sirkuit dengan ukuran pemutus yang sama dapat berperilaku berbeda saat memberi daya pada motor, kompresor, atau peralatan dengan arus start yang tinggi.
Pada miniature circuit breaker (MCB) tipe IEC, kurva trip sering digambarkan sebagai Kurva B, C, atau D, berdasarkan seberapa besar arus masuk (inrush current) yang diizinkan oleh pemutus sebelum trip magnetik terjadi. Pemutus sirkuit perumahan di Amerika Utara tidak selalu diberi label dengan format B/C/D yang persis sama, namun prinsip teknik yang sama tetap berlaku: karakteristik waktu-arus pemutus harus sesuai dengan beban dan melindungi pengkabelan.
Untuk penjelasan lebih mendalam mengenai karakteristik trip B, C, D, K, dan Z, lihat panduan VIOX mengenai Tipe MCB dan kurva trip.
Mengapa Pemutus Sirkuit Trip Meskipun Watt Terlihat Aman
Perhitungan mungkin menunjukkan bahwa sirkuit berada di bawah 1.440W atau 1.920W, namun pemutus arus (breaker) masih bisa trip karena watt saja tidak memberikan gambaran yang lengkap.
Penyebab umumnya meliputi:
- Arus awal (startup current): Motor, kompresor, pompa, dan beberapa peralatan dapat menarik arus beberapa kali lipat dari arus operasionalnya saat dinyalakan.
- Beban tersembunyi yang banyak: Lampu, pengisi daya, kulkas, kipas angin, dan peralatan kecil mungkin sudah terhubung pada sirkuit yang sama.
- Koneksi longgar: Panas dari sambungan yang buruk dapat menyebabkan trip yang tidak diinginkan atau menciptakan risiko kebakaran.
- Pemutus arus yang sudah tua atau lemah: Pemutus arus dapat aus setelah sering mengalami trip atau akibat kondisi lingkungan yang keras.
- Tipe pemutus sirkuit (breaker) salah: Beberapa beban memerlukan pemutus sirkuit dengan kurva yang tepat, fungsi AFCI/GFCI, atau kompatibilitas panel yang disetujui produsen.
Jika pemutus sirkuit trip berulang kali, jangan terus meresetnya tanpa menemukan penyebabnya.
Panduan per Ruangan: 15A atau 20A?
| Area atau Beban | Pilihan Sirkuit Umum | Catatan |
|---|---|---|
| Stopkontak kamar tidur | 15A atau 20A | Bergantung pada pengabelan, kode lokal, dan rencana beban |
| Pencahayaan umum | Seringkali 15A | Beban pencahayaan biasanya lebih rendah, namun tidak selalu |
| Stopkontak meja dapur | Umumnya 20A | Kebutuhan daya peralatan yang lebih tinggi |
| Stopkontak kamar mandi | Umumnya 20A | Pengering rambut dan peralatan perawatan diri menarik arus yang tinggi |
| Stopkontak ruang cuci | Umumnya 20A | Mesin cuci dan beban terkait mungkin memerlukan perencanaan sirkuit khusus |
| Garasi atau bengkel | Seringkali 20A | Peralatan, pengisi daya, dan kompresor mungkin memerlukan kapasitas yang lebih tinggi |
| AC jendela | Tergantung pada pelat nama (nameplate) | Periksa tegangan, arus listrik (amperage), jenis steker, dan instruksi pabrikan |
| Pemanas ruangan | Seringkali memerlukan perencanaan beban yang cermat | Pemanas 1.500W hampir memenuhi rekomendasi beban kontinu 15A |
Kesalahan Umum yang Harus Dihindari
Kesalahan 1: Meningkatkan Kapasitas Pemutus Arus (Breaker) Tanpa Meningkatkan Ukuran Kabel
Ini adalah kesalahan yang paling berbahaya. Pemutus arus yang lebih besar mungkin menghentikan gangguan trip, tetapi juga dapat membiarkan kabel mengalirkan arus lebih besar dari kapasitas desainnya.
Kesalahan 2: Memilih Hanya Berdasarkan Bentuk Stopkontak
Stopkontak dengan slot T menunjukkan kapasitas 20A, namun pemutus arus dan pengabelan tetap harus diverifikasi.
Kesalahan 3: Mengabaikan Beban Berkelanjutan (Continuous Loads)
Sirkuit yang terlihat aman untuk beban singkat dapat mengalami kelebihan beban jika beban yang sama beroperasi selama berjam-jam.
Kesalahan 4: Menganggap Trip pada Pemutus Arus sebagai Gangguan Semata
Trip adalah sebuah peringatan. Hal ini dapat mengindikasikan kelebihan beban, hubungan arus pendek, gangguan tanah (ground fault), gangguan busur api (arc fault), kabel longgar, kegagalan peralatan, atau pemutus arus yang rusak.
Mistake 5: Assuming a 20A Circuit Solves Every Problem
Some equipment needs a dedicated circuit, a different voltage, a GFCI/AFCI breaker, or a manufacturer-specified circuit size. A larger breaker is not automatically safer.
Daftar Periksa Pemilihan Cepat
Before choosing between a 15A and 20A breaker, check:
- What voltage is the circuit: 120V or 240V?
- What is the actual load in amps or watts?
- Is the load continuous?
- What wire gauge is installed?
- Is the circuit copper or aluminum?
- Jenis stopkontak apa yang terpasang?
- Apakah sirkuit tersebut khusus atau digunakan bersama?
- Apakah pelat nama peralatan mencantumkan ukuran pemutus arus (breaker)?
- Apakah peraturan setempat mewajibkan sirkuit 20A untuk lokasi tersebut?
- Apakah pemutus arus tersebut disetujui untuk panel tersebut?
PERTANYAAN YANG SERING DIAJUKAN
Berapa watt yang dapat ditangani oleh pemutus arus 15 ampere?
Pada tegangan 120V, pemutus arus 15 ampere dapat menangani hingga 1.800 watt. Untuk beban kontinu, batas praktisnya adalah sekitar 1.440 watt.
Berapa watt yang dapat ditangani oleh pemutus arus 20 ampere?
Pada tegangan 120V, pemutus arus (MCB) 20 ampere dapat menangani hingga 2.400 watt. Untuk beban kontinu, batas praktisnya adalah sekitar 1.920 watt.
Berapa watt yang akan menyebabkan pemutus arus 15 ampere trip?
Hal ini bergantung pada seberapa besar beban lebih yang terjadi dan berapa lama durasinya. Pemutus arus mungkin tidak langsung trip pada arus sedikit di atas 15 ampere, namun beban lebih yang berkelanjutan, arus start yang tinggi, atau hubungan arus pendek dapat menyebabkannya trip.
Berapa ampere yang dapat ditangani oleh pemutus arus 15 ampere?
Pemutus arus 15 ampere dirancang untuk sirkuit 15A. Untuk beban kontinu, beban yang dapat digunakan umumnya dibatasi hingga sekitar 12 ampere.
Berapa volt yang dapat ditangani oleh pemutus arus 15 ampere?
Hal ini bergantung pada peringkat tegangan pemutus arus tersebut. Banyak pemutus arus perumahan digunakan pada sistem 120V atau 120/240V, namun Anda harus membaca label pemutus arus dan persyaratan panel.
Bolehkah saya memasang stopkontak 20 ampere pada pemutus arus 15 ampere?
Stopkontak 20A tidak boleh dipasang pada sirkuit 15A karena dapat memicu beban yang melebihi kapasitas pengenal sirkuit.
Bolehkah saya menggunakan stopkontak 15 ampere pada pemutus arus (breaker) 20 ampere?
Seringkali diperbolehkan pada sirkuit cabang 20A dengan banyak stopkontak dalam instalasi berbasis NEC, namun jawaban akhirnya bergantung pada peraturan setempat, desain sirkuit, dan spesifikasi stopkontak.
Bisakah saya mengganti pemutus arus 15 amp dengan pemutus arus 20 amp?
Hanya jika kabel dan seluruh sirkuit memiliki kapasitas pengenal 20 ampere. Jika sirkuit menggunakan kabel tembaga 14 AWG, jangan memasang pemutus arus 20A.
Apakah saya memerlukan pemutus arus 15A atau 20A untuk AC?
Periksa pelat nama (nameplate) dan petunjuk pemasangan AC tersebut. Beberapa unit kecil menggunakan sirkuit 15A, sementara unit yang lebih besar mungkin memerlukan 20A, 240V, atau sirkuit khusus.
Apakah pemutus arus 20 ampere lebih baik daripada pemutus arus 15 ampere?
Tidak selalu. Pemutus arus yang lebih baik adalah yang disesuaikan dengan benar dengan ukuran kabel, beban, jenis stopkontak, panel, dan persyaratan peraturan kelistrikan.
Kesimpulan
Gunakan pemutus arus (MCB) 15 ampere untuk sirkuit beban ringan yang terpasang dengan benar, biasanya menggunakan konduktor tembaga 14 AWG. Gunakan pemutus arus 20 ampere jika pengabelan sirkuit, stopkontak, beban, dan persyaratan kode mendukung sirkuit cabang 20A.
Aturan paling aman sangat sederhana: jangan menentukan ukuran pemutus arus hanya berdasarkan alat listriknya. Tentukan ukurannya untuk melindungi kabel dan menyesuaikan dengan desain sirkuit.
