Az ipari automatizálás egy gyakori forgatókönyvével kezdődik: egy csomagolósor leáll műszak közben. A karbantartó technikus a hibát egy 24VDC-s mágnesszelephez vezeti vissza, amely nem zárt le. A vezérlőpanel ellenőrzésekor azt találják, hogy az a késleltető relé, amely ezt a szelepet vezérli, beragadt érintkezőkkel rendelkezik. A relé névleges értéke 10 Amper, a szelep pedig csak 0,5 Ampert vesz fel. Miért hibásodott meg egy 10A-es relé egy 0,5A-es terhelésen?
Ez a helyzet egy klasszikus példája a induktív terhelés meghibásodásának, egy elterjedt probléma, amely a gyártóüzemeknek évente több ezer dollárba kerül állásidőben és cserealkatrészekben. Míg az olyan rezisztív terhelések, mint a fűtőtestek és az izzólámpák egyszerűen kapcsolhatók, az induktív terhelések – mint például a mágnesszelepek, a motorfékek, a kontaktor tekercsek és az elektromágneses tengelykapcsolók – úgy viselkednek, mint a összenyomott rugók. Amikor kiengedi őket (megnyitja az áramkört), hevesen felszabadítják a tárolt energiát.
A vezető villamosmérnökök és panelépítők számára kritikus fontosságú, hogy megértsék a meghibásodás mögött meghúzódó fizikát. Ez nem minőségellenőrzés kérdése; ez a fizika és a specifikáció kérdése. A különbség a következők megértésében rejlik IEC 60947 felhasználási kategóriák, különösen az AC-1 és AC-15 besorolások közötti kritikus különbség. Ez a cikk elemzi, hogy a késleltető relék érintkezői miért hibásodnak meg induktív terheléseken, és bemutatja a megelőzésükre szolgáló mérnöki keretrendszereket.
A rejtett ellenség: Mi teszi az induktív terheléseket ennyire pusztítóvá?
Ahhoz, hogy megértsük, miért hegesztenek vagy erodálódnak az érintkezők, meg kell vizsgálnunk magának a terhelésnek a természetét. A rezisztív terhelésektől eltérően, ahol az áram és a feszültség fázisban van, és az energia hő formájában disszipálódik, az induktív terhelések mágneses mezőben tárolják az energiát.
az a "kuplung", amely összeköti a lovat a "motorral". késleltető relé egy induktív terhelést (például egy mágnesszelep tekercset) táplál, az áram felépül, hogy mágneses mezőt hozzon létre. A valódi veszély akkor jelentkezik, amikor a reléérintkezők kinyílnak a terhelés kikapcsolásához. A Lenz-törvény szerint az összeomló mágneses mező feszültséget indukál, amely ellentétes az áram változásával (V = -L · di/dt). Mivel az érintkezőhézag gyorsan nyílik (di/dt nagyon magas), az induktor küzd azért, hogy az áramot fenntartsa, és hatalmas feszültségcsúcsot generál, amelyet induktív visszarúgásnak vagy ellen-EMF-nek.
2. ábra: Az induktív visszarúgás fizikája. Figyelje meg, hogy a feszültségcsúcs pontosan akkor következik be, amikor az érintkező kinyílik, és ívet hoz létre, amely áthidalja a légrést.
- A meghibásodás fizikája Feszültségcsúcsok:.
- Elnyomás nélkül egy 24 V-os tekercs 300 V és 1000 V közötti csúcsot generálhat. Egy 230 V-os AC motorfék 3000 V-ot meghaladó csúcsokat generálhat. Ívkisülés: Ez a magas feszültség ionizálja a levegőt a nyíló érintkezők között, plazmaívet hozva létre. Ez az ív elérheti a5000°C és 10 000°C.
- közötti hőmérsékletet – ami forróbb, mint a Nap felszíne. Anyagátvitel:.
- Az intenzív hő megolvasztja az ezüstötvözet érintkezőanyag mikroszkopikus részeit. Ahogy az ív kialszik és újra gyullad (különösen AC áramkörökben), az olvadt fém átkerül az érintkezők között, gödröket és krátereket hagyva maga után. Hegesztés:.
Ha a relé újra zár, miközben az érintkezők még olvadtak, vagy ha a bekapcsolási áram túl magas a "zárás" művelet során, az érintkezők összeolvadnak. Amikor az automatizálási logika legközelebb jelzi a relének, hogy nyisson, az fizikailag nem tudja megtenni. Az alkatrészbesorolások közötti különbségek mélyebb megismeréséhez tekintse meg a következő útmutatónkat:.
Áramkörvédelmi kiválasztási keretrendszerek
Az IEC 60947-5-1 dekódolása: AC-1 vs. AC-15 felhasználási kategóriák felhasználási kategóriákat A késleltető relék specifikálásakor a leggyakoribb hiba az, hogy csak a "Rezisztív terhelés" besorolást nézik (amely gyakran a legnagyobb betűkkel van nyomtatva a házon), és feltételezik, hogy az minden alkalmazásra vonatkozik. A Nemzetközi Elektrotechnikai Bizottság (IEC) 60947-5-1 szabványa meghatározza azokat a konkrét.
kategóriákat, amelyek előre jelzik, hogy egy relé hogyan fog teljesíteni különböző elektromos terhelések alatt. AC-1 és AC-15.

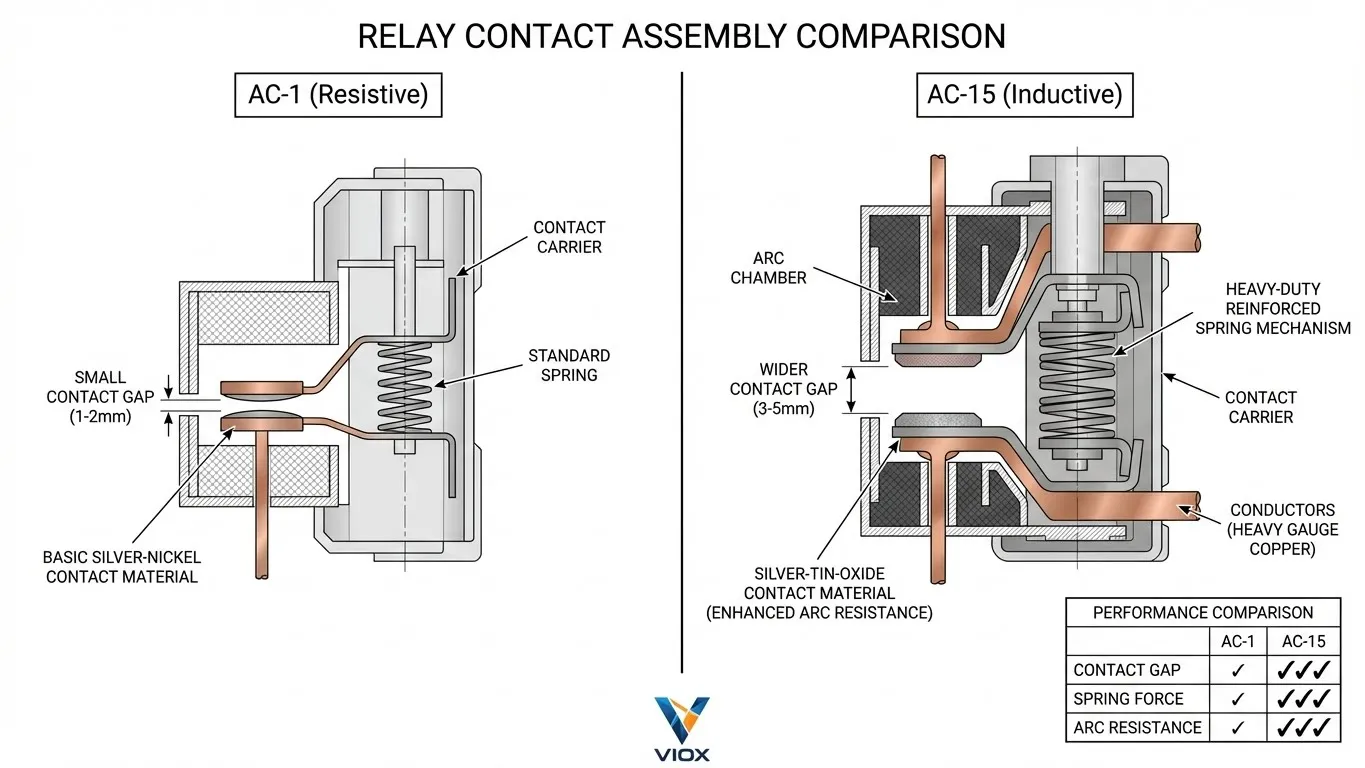

| Jellemző | 3. ábra: Belső szerkezeti különbségek az AC-1 (Rezisztív) és az AC-15 (Induktív) besorolású relék között. Figyelje meg a szélesebb érintkezőhézagot és a megerősített rugókat az AC-15 kialakításban. | AC-1 (Rezisztív / Alacsony induktivitású) |
|---|---|---|
| AC-15 (Elektromágneses terhelések) | Elsődleges definíció. | Nem induktív vagy enyhén induktív terhelések. |
| 72VA-nál nagyobb AC elektromágneses terhelések vezérlése. | Teljesítménytényező (cos φ) | ≥ 0,95 |
| Tipikus alkalmazások | ≤ 0,3 (Vizsgálati feltétel). | Rezisztív fűtőtestek, izzólámpák, jelzőlámpák, tiszta ellenállású bemenetek., Mágnesszelepek,, kontaktor tekercsek. |
| Bekapcsolási áram | , mágneses fékek, elektromágneses tengelykapcsolók.Ie) | 1x Névleges áram (Ie) |
| Kikapcsolási áram | , mágneses fékek, elektromágneses tengelykapcsolók.Ie) | , mágneses fékek, elektromágneses tengelykapcsolók.Ie) |
| 10x Névleges áram ( | Törési feszültség terhelésUe) | Törési feszültség terhelésUe1x Névleges feszültség ( |
| ) + Magas induktív visszarúgás | Érintkező terhelési szint. | Alacsony. Az ívkisülés minimális és könnyen eloltható. |
| Súlyos. A nagy bekapcsolási áram hegesztési kockázatot teremt; az induktív megszakítás erős ívkisülést okoz. | Tipikus elektromos élettartam. | Gyakran 100 000+ művelet teljes terhelésen. |
< 25 000 művelet helytelen specifikáció esetén; jelentősen csökken elnyomás nélkül.
Miért fontos a különbség? Egy reléérintkező, amelynek névleges értéke 10A AC-1 lehet, hogy csak.
Az AC-15 üzemre tervezett relék gyakran a következőket tartalmazzák:
- Különböző kontaktanyagok: Ezüst-ón-oxid használata (AgSnO2) ezüst-nikkel helyett (AgNi) a hegesztés elkerülése érdekében.
- Erősebb rugós mechanizmusok: A kontaktusok gyorsabb nyitása és az ívek gyorsabb kioltása érdekében.
- Szélesebb kontaktusrések: A nyitott kontaktusok közötti dielektromos szilárdság növelése érdekében.
Ha egy AC-1 besorolású relét használ egy AC-15 terhelés kapcsolására, akkor gyakorlatilag egy versenyautót vezetsz terepen. Lehet, hogy néhány mérföldig működik, de a felfüggesztés (vagy ebben az esetben a kontaktfelület) végül tönkremegy.
Miért hibásodnak meg a relé kontaktusai: Az 5 fő ok
A VIOX-nál a visszaküldött áruk vagy a helyszíni meghibásodások elemzésekor következetesen öt tényező egyikére vezetjük vissza a kiváltó okot.
1. ok: Helytelen felhasználási kategória kiválasztása
Ez a leggyakoribb hiba. Egy mérnök meglátja a “10A 250VAC” feliratot az adatlapon, és ráköt egy 5A-es mágnesszelepet. Azonban a 10A-es érték szigorúan csak ohmos terhelésekre vonatkozik (AC-1). Ugyanannak a relének az induktív névleges értéke csak 2A lehet. Az 5A-es mágnesszelep 250%-vel túlterheli a kontaktust a tényleges induktív képességéhez képest.
2. ok: Bekapcsolási áramlökés
Az induktív terhelések, különösen az AC mágnesszelepek és kontaktorok alacsony impedanciával rendelkeznek, amikor a mágnes nyitva van (légrés). Hatalmasat húznak bekapcsolási árama- jellemzően az állandósult “tartó” áram 5-10-szerese - a mágnes gerjesztéséhez.
- A hiba: Ahogy a relé kontaktusai zárnak, mikroszkopikusan pattognak. Ha ez a pattogás a 10x-es bekapcsolási csúcs alatt történik, az intenzív hő ponthegesztést hoz létre.
3. ok: Induktív visszarúgási feszültségcsúcsok
Ahogy a “Rejtett ellenség” részben leírtuk, a megszakítási művelet az, ahol az ívkár keletkezik.
- A hiba: Az ismételt ívképződés fémet visz át egyik kontaktusról a másikra (anyagvándorlás). Végül a kontaktusok vagy mechanikusan összekapcsolódnak a felületi érdesség miatt, vagy annyira teljesen erodálódnak, hogy már nem létesítenek elektromos kapcsolatot.
4. ok: Elégtelen ívoltás
Sok panelépítő feltételezi, hogy a relé belső légrése elegendő az ív kezelésére. AC-15 terheléseknél ez ritkán van így. Külső sznubber vagy varisztorok (MOV) nélkül az ív a szükségesnél több milliszekundummal tovább tart, ami drasztikusan felgyorsítja a kopást.
5. ok: Környezeti és mechanikai tényezők
- Magas üzemi ciklus: A gyors ciklus (pl., < 1 másodperces intervallumok) megakadályozza, hogy a kontaktusok lehűljenek a műveletek között, ami termikus túlhevüléshez vezet.
- Szennyeződés: A panel belsejében lévő por vagy vegyi gőzök lerakódhatnak a kontaktusokra, növelve az ellenállást és a hőt.
- Hőmérséklet: A relék névleges környezeti hőmérséklet feletti üzemeltetése csökkenti az áramterhelhetőségüket. Lásd a következő cikket: Elektromos teljesítménycsökkentési tényezők további részletekért.
Hogyan válasszuk ki a megfelelő időrelé kontaktus névleges értékét
A megfelelő relé kiválasztása szisztematikus megközelítést igényel. Ne találgasson - számoljon.
Döntési mátrix a kontaktus kiválasztásához
| Terhelés típusa | Terhelési jellemzők | Ajánlott kontaktanyag | Csökkentési tényező (AC-1-hez képest) |
|---|---|---|---|
| Ohmos fűtőtest | Tiszta ellenállás, PF=1.0 | AgNi (ezüst-nikkel) | 1.0 (Nincs csökkentés) |
| Kontaktor tekercs | Magas bekapcsolási áram, mérsékelt induktivitás | AgSnO2 (ezüst-ón-oxid) | 0.3 – 0.4 |
| Mágnesszelep | Magas bekapcsolási áram, magas induktivitás | AgSnO2 | 0.2 – 0.3 |
| Motorfék | Extrém induktivitás, súlyos visszarúgás | AgSnO2 + Külső kontaktor | 0.15 – 0.2 |
| Izzólámpa | Magas bekapcsolási áram (hideg szál) | AgSnO2 (ezüst-ón-oxid) | 0.1 (a 10x-es bekapcsolási áram miatt) |
Lépésről lépésre történő kiválasztási folyamat
- Azonosítsa a terhelést: Fűtőtest (AC-1) vagy mágnesszelep/motor (AC-15)?
- Határozza meg az állandósult áramot (Ihold): Ellenőrizze a terhelés adatlapját.
- Számítsa ki a bekapcsolási áramot (Iinrush): Induktív AC terheléseknél feltételezzük, hogy 10 × Ihold.
- Ellenőrizze a relé adatlapját: Keresse kifejezetten a AC-15 névleges értéket. Ha csak az AC-1 van felsorolva, feltételezzük, hogy az AC-15 névleges érték az AC-1 névleges értékének 15-20% a.
- Feszültség ellenőrzése: Győződjön meg arról, hogy a relé feszültségértéke meghaladja a rendszer feszültségét.
- Termék kiválasztása: Válasszon olyan relét, amelynek AC-15 besorolása > Terhelés Ihold.

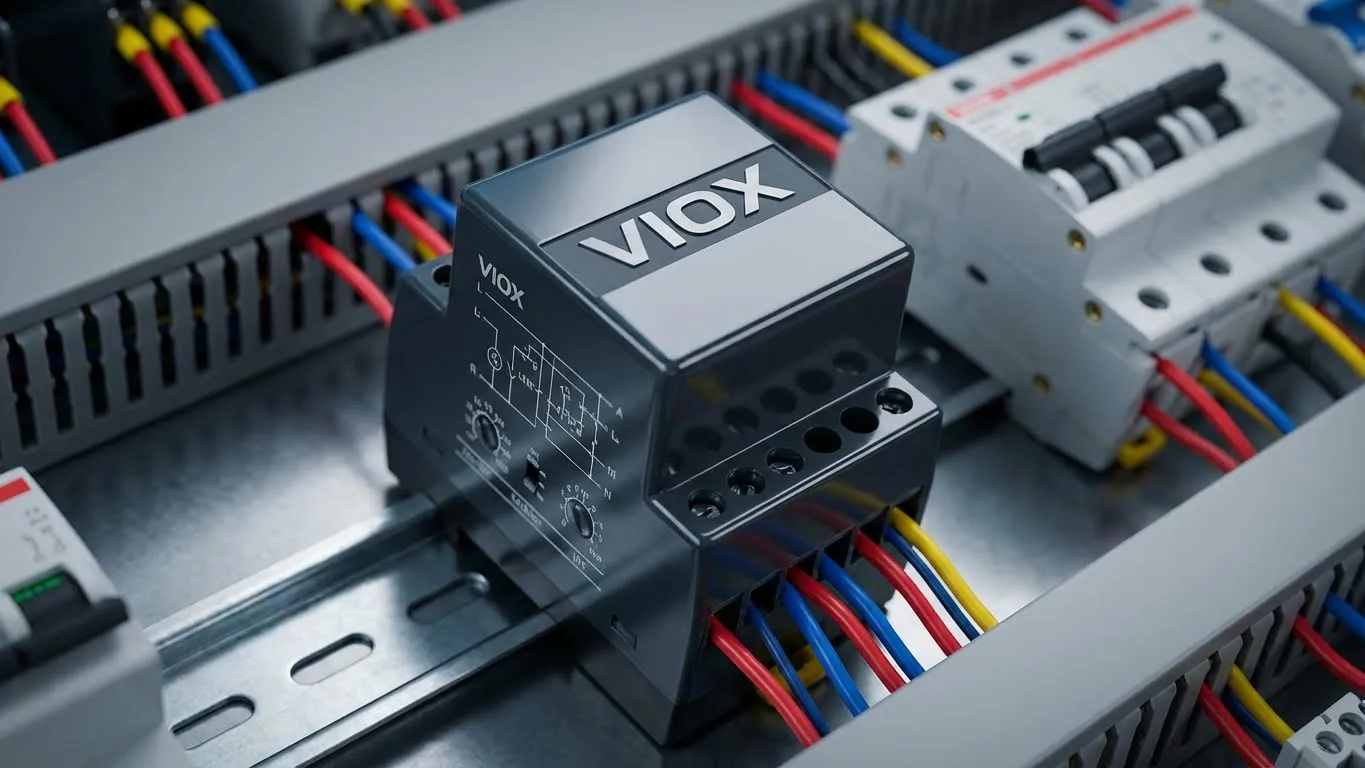

Robusztus ipari alkalmazásokhoz a VIOX ipari időreléket ajánljuk, amelyeket kifejezetten AC-15 terhelési ciklusokra teszteltek és minősítettek.
Fedezze fel a VIOX időzítő reléket
Védelmi stratégiák: A korai érintkezőhiba megelőzése
Még a megfelelő relé használata esetén is az induktív terhelések károsak. A védelmi stratégiák alkalmazása az érintkezők élettartamát 20 000 ciklusrol több mint 1 000 000 ciklusra növelheti.
1. stratégia: Megfelelően méretezett érintkezők használata
Mindig kifejezetten AC-15-re minősített érintkezőket használjon, ha a terhelés induktív. Ha az adatlap nem ad meg AC-15-öt, ne használja szolenoidokhoz vagy motorokhoz komoly teljesítménycsökkentés nélkül.

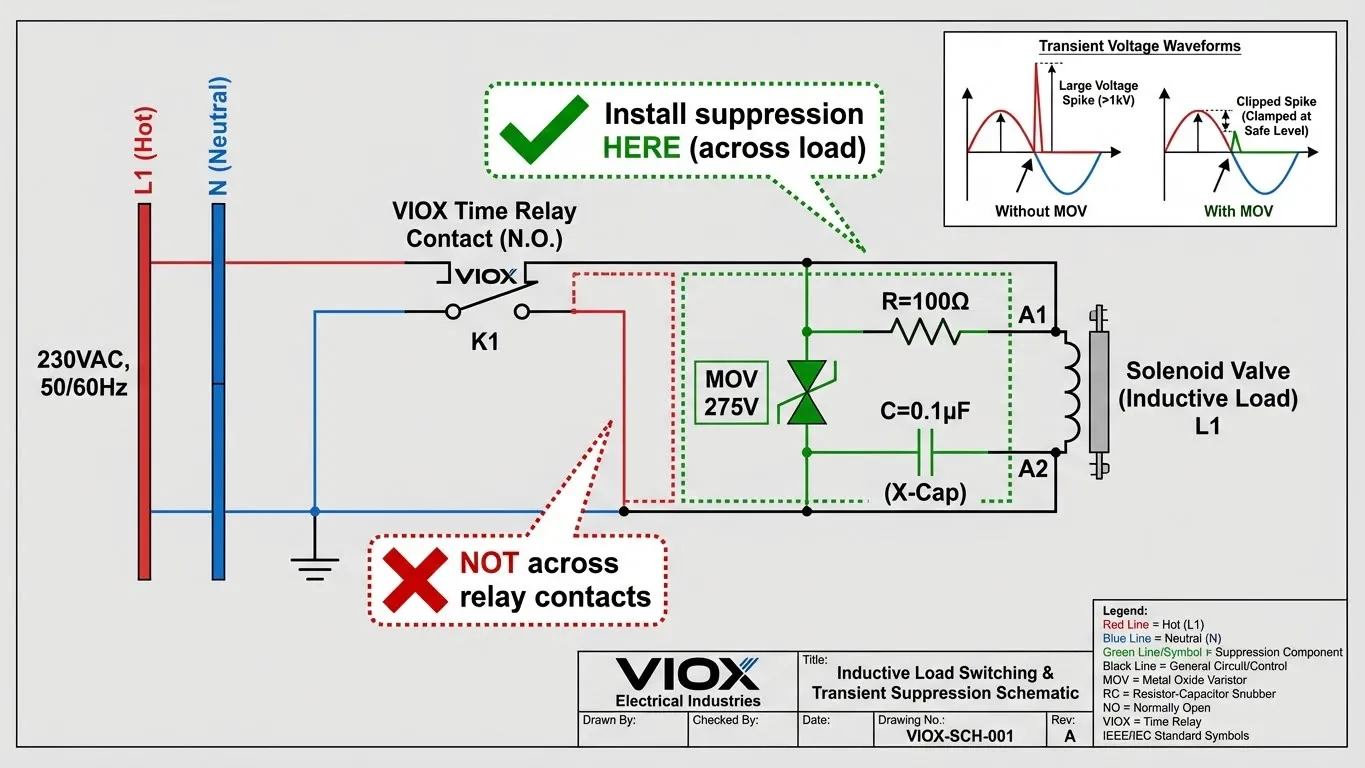

2. stratégia: Ívoltás alkalmazása
Az ívoltó eszközök elnyelik a mágneses tér által kibocsátott energiát, megakadályozva, hogy az átíveljen a relé érintkezőin. Ezeket mindig be kell szerelni párhuzamosan a terheléssel, nem a relé érintkezőivel (ami szivárgó áram problémákat okozhat).
Műszaki adatok az ívoltáshoz
| Rendszerfeszültség | Ívoltó eszköz | Ajánlott specifikációk | Telepítési megjegyzések |
|---|---|---|---|
| 24 VDC | Szabadonfutó dióda | 1N4007 vagy hasonló | Katód a pozitívhoz. Enyhén lassítja a lekapcsolási időt. |
| 24 VAC | RC Snubber vagy MOV | MOV: ~30-40V-os feszültségkorlátozás | Közvetlenül a szolenoid csatlakozóira szerelje. |
| 120 VAC | RC Snubber + MOV | MOV: 150-275V-os feszültségkorlátozás | Kondenzátor: 0,1µF – 0,47µF, Ellenállás: 47Ω – 100Ω (1/2W) |
| 230 VAC | RC Snubber + MOV | MOV: 275-300V-os feszültségkorlátozás | Kondenzátor: 0,1µF – 0,47µF (X2 minősítésű), Ellenállás: 100Ω – 220Ω |
Az ívoltási technológiák részletes összehasonlításához olvassa el a Szabadonfutó dióda vs. Túlfeszültség-levezető útmutatónkat.
3. stratégia: Fontolja meg a nullaátmenet kapcsolást
A szilárdtest relék (SSR) vagy a nullaátmenet áramkörökkel rendelkező speciális elektromechanikus relék akkor kapcsolják be vagy ki a terhelést, amikor a váltakozó áramú szinuszhullám feszültsége nulla. Ez minimalizálja az ívhez rendelkezésre álló energiát. Bár drágább, ez rendkívül hatékony a gyakori ciklusú alkalmazásokhoz.
4. stratégia: Méretezze túl és csökkentse a teljesítményt
Ha nem tud ívoltást alkalmazni, a relé egyszerű túlméretezése érvényes stratégia. Ha a terhelés 2A-t vesz fel, használjon 10A AC-15-re minősített relét (vagy egy 10A AC-1 relét, amelynek a teljesítményét erősen csökkentették). A nagyobb érintkezőfelület jobban elvezeti a hőt és hosszabb ideig ellenáll az eróziónak.
5. stratégia: Rendszeres karbantartás
Kritikus alkalmazásokban (például erőművi vezérlés vagy nehézipari gyártás) vegye fel az érintkezők ellenőrzését a karbantartási ütemtervébe. Keressen szénlerakódást vagy gödrösödést. Tekintse meg a Ipari kontaktor karbantartási ellenőrzőlistánkat ellenőrzési protokolljainkat, amelyek a nagy teherbírású relékre is vonatkoznak.
Valós alkalmazási példa
Forgatókönyv: Egy automatizálási mérnöknek egy hidraulikus szolenoid szelepet kell vezérelnie egy időzítő relé segítségével.
- Terhelés: 230VAC szolenoid szelep
- Hatalom: 150 VA (Volt-Amper) tartóteljesítmény
- Vezérlőfeszültség: 230VAC
Számítás:
- Állandósult állapotú áram: I = P / V = 150 / 230 = 0,65 Amper.
- Bekapcsolási áram becslése: 0,65 × 10 = 6,5 Amper.
- Terhelési kategória: Erősen induktív (AC-15).
A “szokásos” hiba:
A mérnök egy olcsó relét választ, amelynek a névleges értéke “5A 250VAC”.
- Rejtett specifikáció: Ez az 5A valószínűleg AC-1 (ohmos).
- Valós képesség: Az AC-15 besorolás valószínűleg csak ~0,5A - 1A.
- Eredmény: A 6,5A-es bekapcsolási áram közel van a hegesztési határértékhez. A megszakítási ív gyorsan erodálja az érintkezőket. Hiba várható heteken belül.
A VIOX mérnöki megoldás:
A mérnök egy VIOX ipari időzítő relét választ.
- Specifikáció ellenőrzése: Az adatlap a következőket sorolja fel: “AC-15 besorolás: 3A @ 230VAC”.
- Tartalék: 3A képesség > 0,65A terhelés. (4,6x biztonsági tényező a tartóáramon).
- Védelem: A mérnök egy 275V-os MOV-ot szerel a szolenoid tekercs kapcsaira.
- Eredmény: Évekig tartó megbízható működés.
A legfontosabb tudnivalók
- Az induktív terhelések visszavágnak: A szolenoidok és motorok feszültségcsúcsokat és íveket generálnak, amelyek tönkreteszik a szabványos érintkezőket.
- Ismerje a kategóriáit: AC-1 ellenállásos terhelésekhez való; AC-15 elektromágneses terhelésekhez való. Soha ne keverje össze őket.
- A teljesítménycsökkentés kötelező: Ha egy relé csak AC-1 besorolást ad meg, csökkentse a teljesítményét 40-60% induktív alkalmazásokhoz.
- Az elnyomás olcsóbb, mint az állásidő: Egy $0.50 MOV vagy RC snubber megmenthet egy $50 relét és $5 000 termelési állásidőt.
- Ellenőrizze a bekapcsolási áramot: Mindig számítsa ki a 10x bekapcsolási áramot AC tekercsekhez, és győződjön meg arról, hogy a relé “záró” kapacitása képes kezelni azt.
- Ellenőrizze a VIOX-szal: Ha kétségei vannak, forduljon a VIOX időrelé kiválasztási útmutatókhoz hogy a megfelelő terméket az alkalmazásához igazítsa.
Gyakran Ismételt Kérdések (GYIK)
K: Használhatok AC-1 besorolású relét egy kis mágnesszelephez?
V: Csak akkor, ha jelentősen csökkenti a relé teljesítményét. Például egy 10A-es AC-1 relé kezelhet egy 1A-es mágnesszelepet, de ellenőriznie kell a gyártó adatait az induktív kapcsolási élettartam görbéihez. Az ívkioltás hozzáadása erősen ajánlott.
K: Mi a különbség az érintkező hegesztése és az érintkező eróziója között?
A: Hegesztés általában a “zárás” (összezárás) művelet során történik a magas bekapcsolási áram miatt, amely megolvasztja az érintkezőket, ami azok összeolvadását okozza. Erózió a “nyitás” (szétnyitás) művelet során történik az ívképződés miatt, amely fokozatosan elégeti az érintkező anyagát, amíg a kapcsolat megszakad.
K: Szükségem van snubberre, ha a relém AC-15 besorolású?
V: Bár az AC-15 reléket úgy tervezték, hogy jobban ellenálljanak az íveknek, a snubber hozzáadása továbbra is a legjobb gyakorlat. Eltávolítja az ív kiváltó okát (a feszültségcsúcsot), nem csak ellenáll neki, jelentősen meghosszabbítva a relé elektromos élettartamát.
K: Hogyan számíthatom ki a megfelelő MOV feszültségbesorolást?
V: Válasszon egy MOV-ot, amelynek maximális folyamatos üzemi feszültsége (MCOV) valamivel a legmagasabb várható vonali feszültség felett van. 120VAC vonalakhoz a 150V MCOV gyakori. 230VAC esetén használjon 275V-ot vagy 300V-ot. Ne méretezze túl közel a névleges feszültséghez, mert a normál vonali ingadozások túlmelegedést okozhatnak.
K: Miért hibásodnak meg az érintkezőim, annak ellenére, hogy az áram a névleges értéken belül van?
V: Valószínűleg az ellenállásos (AC-1) besorolást nézte, de induktív terhelést kapcsol. Vagy a környezeti hőmérséklet túl magas, ami termikus teljesítménycsökkentést igényel. Ellenőrizze az adatlap felhasználási kategóriáját.
K: A szilárdtest relék (SSR-ek) megoldhatják ezt a problémát?
V: Igen. Mivel az SSR-eknek nincsenek mozgó alkatrészei, nem hegeszthetők vagy erodálhatók mechanikusan. Azonban érzékenyek a túlfeszültség-csúcsok okozta károsodásra, ezért a megfelelő varisztorvédelem még kritikusabb az SSR-eknél, mint az elektromechanikus reléknél.
K: Hol találok további információt a sorkapcsok bekötéséről ezekhez a relékhez?
V: A megfelelő lezárás ugyanolyan fontos, mint a relé kiválasztása. Tekintse meg a Sorkapocs kiválasztási útmutatónkkal a panelvezetékezés legjobb gyakorlatait.
