Ez az útmutató lépésről lépésre végigvezeti a késleltető relék bekötésén, kezdve a kapocsazonosítással és a valós alkalmazási diagramokkal zárva. Akár egy 8 tűs dugaszolható relét szerel be egy HVAC-rendszerbe, akár egy DIN sínre szerelhető időzítőt köt be ipari motorvezérléshez, pontosan meg fogja érteni, hogy melyik kapocs kezeli a tápellátást, melyik reagál az időzítő bemenetekre, és melyik kapcsolja a terhelést. Lefedjük a három szabványos relétípust – 8 tűs foglalat, 11 tűs foglalat és DIN sínre szerelhető –, valamint a gyakori alkalmazásokat, beleértve a HVAC kompresszorvédelmét, a szekvenciális motorindítást és a világításvezérlést.
A megközelítés szisztematikus: először értse meg a kapocs funkcióit, majd kövesse a bekötési logikát az adott relétípushoz és alkalmazáshoz. A végére magabiztosan fogja tudni a késleltető reléket helyesen bekötni az első kísérletre.
Az időrelé kapocs funkcióinak megértése
Mielőtt bármilyen vezetéket csatlakoztatna, fel kell ismernie a három különböző kapocscsoportot minden késleltető relén. Az ipari időzítők követik az IEC kapocscímkézési szabványokat, ami a gyártók között egységes azonosítást tesz lehetővé, ha ismeri a konvenciókat.
Tápegység kapcsok (A1/A2)
Ezek a kapcsok táplálják a relé belső időzítő áramkörét. Tekintse őket a relé saját áramforrásának – feszültség nélkül semmi sem történik az A1 és A2 között. A DIN sínre szerelhető reléken ezek egyértelműen fel vannak tüntetve az előlapon. A dugaszolható foglalatos reléken az A1/A2 felirat a relé testén található, vagy meghatározott tűszámoknak felel meg (ellenőrizze az adatlapot a pontos tűkiosztáshoz, mivel a 8 tűs és a 11 tűs elrendezések gyártónként eltérőek).
Kritikus pont: Az A1/A2-re adott feszültségnek meg kell egyeznie a relé névleges vezérlőfeszültségével. Egy 24VDC-s relé nem fog működni 120VAC tápfeszültségről, és fordítva. A gyakori vezérlőfeszültségek a 24VDC, 24VAC, 120VAC és 240VAC. Léteznek AC/DC univerzális modellek, de azok többe kerülnek.
Vezérlő bemeneti kapocs (B1)
Egyes többfunkciós relék külön vezérlő bemeneti kapoccsal rendelkeznek, amely B1 (régebbi modelleken néha Y1/Y2) jelzéssel van ellátva. Ez a kapocs fogadja a külső időzítő indítójelet – egy nyomógombot, végálláskapcsolót vagy egy másik érintkezőt, amely megmondja a relének, mikor kezdje el az időzítést. A vezérlő bemenetet igénylő funkciók közé tartozik a bekapcsolás késleltetés külső indítással, az intervallum időzítők és bizonyos kikapcsolás késleltetési módok.
Nem minden időzítési funkció használja a B1-et. Az egyszerű bekapcsolás késleltetésű relék, amelyek az időzítést az A1/A2 tápfeszültség bekapcsolásakor kezdik meg, nem igénylik azt. Ellenőrizze az időzítési funkció diagramját: ha “külső START” vagy külön vezérlőjelet mutat, akkor be kell kötnie a B1-et.
Kimeneti érintkező kapcsok (15, 16, 18)
Ezek a relé kapcsolóérintkezői, amelyek a terhelést vezérlik – motor kontaktor tekercs, világítási áramkör, mágnesszelep vagy bármilyen eszköz, amelyet az időzítés után be/ki szeretne kapcsolni. Az IEC számozás a következőket használja:
- 15 = Közös (COM)
- 16 = Normál zárt (NC)
- 18 = Normál nyitott (NO)
Az SPDT (egy pólusú, kettős átdobású) relék mindhárom kapoccsal rendelkeznek: 15-16-18, ami egy átkapcsoló érintkezőt biztosít. A DPDT relék ezt megduplázzák egy második készlettel: 25-26-28. A terhelési áramkör a COM (15) és vagy az NC (16), vagy a NO (18) érintkezőn keresztül csatlakozik, attól függően, hogy a terhelést az időzítés alatt vagy az időzítés befejezése után kell-e táplálni.
Bekapcsolás késleltetési alkalmazásokhoz (a terhelés a késleltetés után kap tápfeszültséget), kösse a COM (15) és a NO (18) érintkezőn keresztül. Kikapcsolás késleltetési vagy utánfutási alkalmazásokhoz (a terhelés a késleltetés után elveszíti a tápfeszültséget), kösse a COM (15) és a NO (18) érintkezőn keresztül, az időzítési funkciót pedig állítsa kikapcsolás késleltetésre.
Foglalatos relék: Tű-kapocs hozzárendelés
A dugaszolható 8 tűs és 11 tűs foglalatos relék nem mindig nyomtatják az IEC jelöléseket a foglalatra. Ehelyett tűszámokat lát (1-től 8-ig vagy 1-től 11-ig). A tűszámok és az IEC kapocs funkciók közötti hozzárendelés gyártónként és modellsorozatonként eltérő. Mindig nézze meg az adott relé adatlapját vagy foglalat diagramját.
Például egy gyakori 8 tűs SPDT relé a következőképpen képezheti le:
- 2. és 7. tű = A1/A2 (tápegység)
- 1., 3., 4. tű = Kimeneti érintkezők (COM, NC, NO)
- 5., 6., 8. tű = További funkciók vagy nincs csatlakoztatva
De egy másik gyártó 8 tűs reléje teljesen eltérő tűkiosztást használhat. Soha ne feltételezzen. Ha kétségei vannak, mérjen multiméterrel (tápfeszültség nélkül!), hogy azonosítsa a tekercs kapcsait az érintkező kapcsokkal szemben, vagy nézze meg a relé előlapi funkció diagramját, ha rendelkezésre áll.

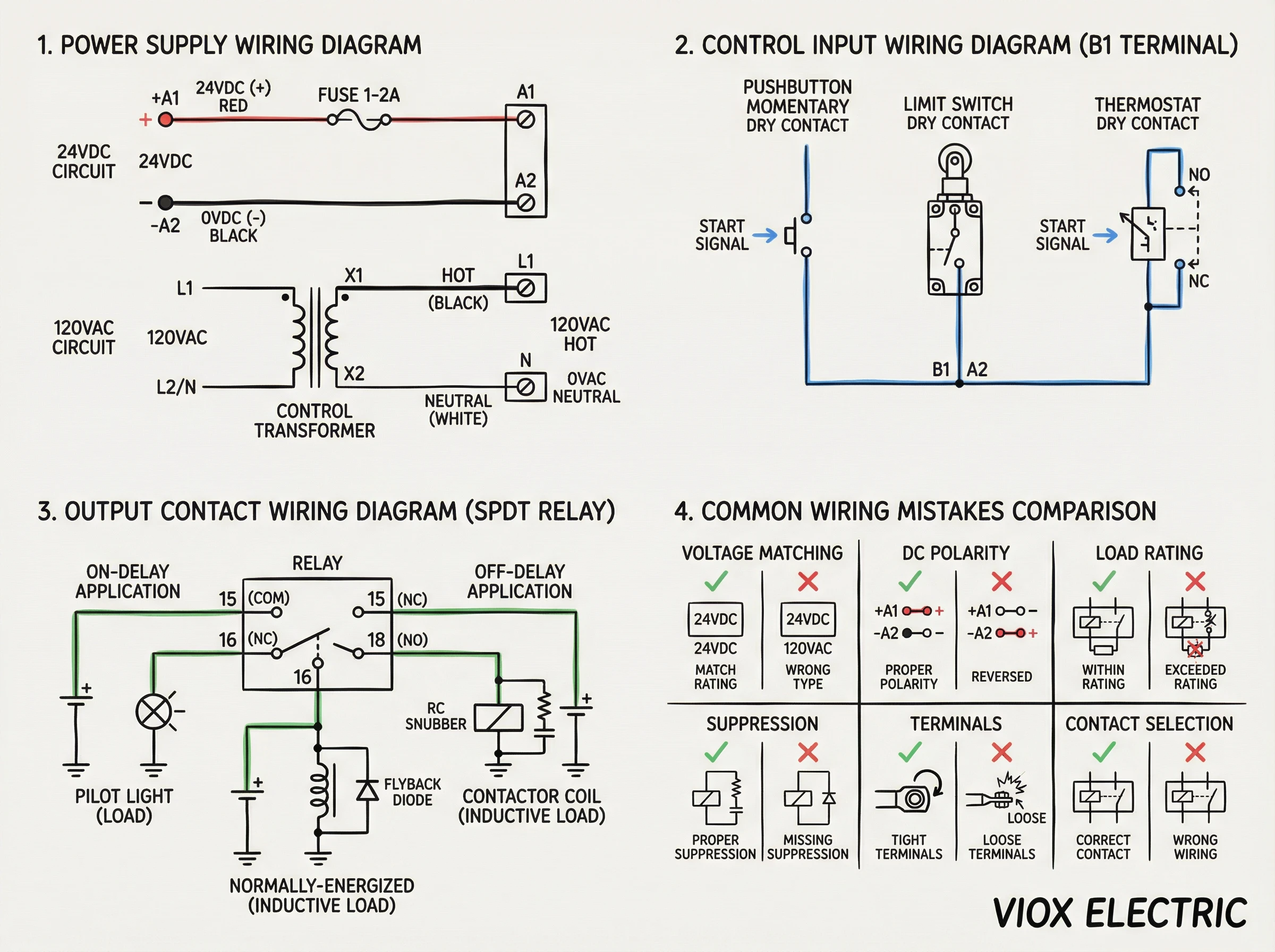

1. lépés: Tápegység csatlakoztatása (A1/A2 kapcsok)
A tápegység áramköre táplálja az időzítő relé belső elektronikáját vagy tekercsét. Ez független a terhelési áramkörtől – tekintse ezt a relé agyának.
Feszültségillesztés
Első lépés: ellenőrizze a relé előlapján vagy adatlapján feltüntetett névleges vezérlőfeszültséget. A gyakori névleges értékek a következők:
- 24VDC (leggyakoribb az ipari vezérlőpanelekben)
- 24VAC (HVAC rendszerek, különösen kompresszorvezérlők)
- 120VAC (észak-amerikai hálózati feszültség vezérlés)
- 240VAC (nemzetközi vagy nagyméretű berendezések vezérlése)
A vezérlő tápfeszültségének pontosan meg kell egyeznie ezzel az értékkel. A 120VAC feszültség 24VDC-s relére történő alkalmazása azonnal tönkreteszi azt. Az alulfeszültség (például 12VDC egy 24VDC-s relén) azt jelenti, hogy a relé nem fog megbízhatóan bekapcsolni, vagy nem fog pontosan időzíteni.
Bekötési polaritási szempontok
A DC-vel táplált reléknél (24VDC, 12VDC) a polaritás számít. Az A1 kapocs a pozitív (+), az A2 a negatív (−) vagy a földeléshez csatlakozik. A polaritás megfordítása a legtöbb szilárdtest időzítőn nem okoz kárt, de a relé nem fog működni. Az elektromechanikus DC tekercsrelék a polaritástól függetlenül működhetnek, de a következetes teljesítmény érdekében kövesse a jelölt polaritást.
Az AC-vel táplált reléknél (24VAC, 120VAC, 240VAC) a polaritás nem számít – az A1 és az A2 felcserélhető. Azonban jó gyakorlat a földelt vezetőt (nulla a 120VAC rendszerekben) az A2-re vinni a következetes hibaelhárítás érdekében.
Áramkör védelem
Mindig védje a vezérlő tápáramkört megfelelően méretezett túláramvédelemmel (biztosíték vagy megszakító). A legtöbb 10VA alatti fogyasztású késleltető reléhez egy 1A vagy 2A-es biztosíték elegendő. A pontos VA vagy watt fogyasztást a relé adatlapján találja meg.
A vezérlőpanelekben általában az A1/A2-t egy vezérlő transzformátor szekunder oldaláról (24VAC vagy 24VDC tápegység) vagy egy 120VAC vezérlősínről köti be. Tartsa a tápegység vezetékeit rövidnek és közvetlennek a feszültségesés és az elektromos zaj felvétel minimalizálása érdekében.
2. lépés: Időzítő bemenet bekötése (vezérlő áramkör)
Ez a lépés a vezérlő bemeneti kapoccsal (B1) rendelkező többfunkciós relékre vonatkozik. Nem minden késleltető relé igényli ezt – az egyszerű bekapcsolás késleltetésű relék automatikusan elindítják az időzítést, amikor az A1/A2 tápfeszültség be van kapcsolva, és az alap kikapcsolás késleltetésű relék akkor kezdik el az időzítést, amikor a tápfeszültség ki van kapcsolva.
Mely funkciók igényelnek vezérlő bemenetet (B1)?
- Bekapcsolás késleltetés külső indítással: A relé bekapcsol, de nem időzít, amíg egy külső érintkező nem zárja a B1-et a közös pontra
- Intervallum időzítők: Egy impulzus vagy érintkező zárás a B1-en egy egyszeri kimeneti impulzust indít el a beállított időtartamra
- Ciklus-időzítők ismétlése: A B1-en lévő érintkező ciklikus be-ki kimeneti időzítést indít el
A relé funkcióválasztója vagy dokumentációja jelzi, ha a B1 szükséges. Általában ezek a funkciók egy “START” vagy indító nyíl szimbólummal vannak jelölve az időzítési diagramon.
A vezérlő bemenet bekötése
A vezérlő bemeneti áramkör egy száraz érintkezős bemenet, ami azt jelenti, hogy egy kapcsolót vagy relé érintkezőt vár, amely a B1-et egy referencia ponthoz (általában A2 vagy közös) csatlakoztatja. Példák a vezérlő bemeneti forrásaira:
- Nyomógomb (pillanatnyi vagy tartós érintkezés)
- Végálláskapcsoló
- Közelítés érzékelő kimenet (NPN vagy PNP, a relé bemeneti típusától függően)
- Segédérintkező egy másik reléből vagy kontaktorból
- Termosztát érintkező (HVAC alkalmazásokhoz)
Kösse a kezdeményező eszközt sorba a B1-gyel. Például egy nyomógomb a B1-ről az A2-re (vagy a közös földre a DC rendszereken) csatlakozik. Megnyomásakor az érintkező zár, és a relé elkezdi az időzítést.
Egyes fejlett többfunkciós relék engedélyező (szintvezérelt) és indító (élvezérelt) bemeneteket is kínálnak. Az engedélyezés azt jelenti, hogy az időzítés addig folytatódik, amíg az érintkező zárva van. Az indítás azt jelenti, hogy egy pillanatnyi érintkező zárás elindítja az időzítést, és az időzítés befejeződik a későbbi érintkező állapotától függetlenül. Ellenőrizze az adott modell viselkedését.
Mi van, ha a relémnek nincs B1-e?
Az egyfunkciós relék – különösen az egyszerű bekapcsolás és kikapcsolás késleltetésű típusok – nem tartalmaznak külön B1 kapocsat. Ezek a relék kizárólag az A1/A2 tápegység állapotán alapulva időzítenek:
- Bekapcsolás-késleltetés: A1/A2 tápfeszültség bekapcsolása → az időzítés elindul → a kimenet a késleltetés után bekapcsol
- Kikapcsolási késleltetés: A1/A2 tápfeszültség kikapcsolása → az időzítés elindul → a kimenet a késleltetés után kikapcsol
Ezeknél a reléknél az időzítést az A1/A2 tápáramkör vezérlésével szabályozza, gyakran egy upstream vezérlőérintkező (például termosztát vagy indítógomb) soros bekötésével az A1-gyel.
3. lépés: Kimeneti érintkező bekötése (terhelés kapcsolása)
A kimeneti érintkezők kapcsolják a tényleges terhelést – egy kontaktor tekercsét, motorindítót, mágnesszelepet, jelzőlámpát vagy riasztót. Itt végzi a relé a dolgát az időzítés után.
Az Érintkező-konfiguráció Megértése
A legtöbb időrelé SPDT érintkezőket kínál (egy váltóérintkező közös, NC és NO érintkezőkkel):
- COM (15): A terhelési áramkör egyik oldala mindig ide csatlakozik
- NC (16): Nyugalmi állapotban zárt – vezet, amikor a relé feszültségmentes vagy az időzítés befejezése előtt
- NO (18): Nyugalmi állapotban nyitott – vezet, amikor a relé feszültség alatt van vagy az időzítés befejezése után
A terhelés a COM (15) és az NC (16) vagy a NO (18) között csatlakozik, attól függően, hogy mikor szeretné a terhelést feszültség alá helyezni:
- Bekapcsoláskésleltetéses alkalmazások (a terhelés késleltetés után kap feszültséget): Vezesse a terhelést a COM (15) és a NO (18) között
- Kikapcsoláskésleltetéses alkalmazások (a terhelés késleltetés után feszültségmentes lesz): Vezesse a terhelést a COM (15) és a NO (18) között, kikapcsoláskésleltetéses időzítési funkcióval
- Nyugalmi állapotban bekapcsolt alkalmazások (a terhelés feszültség alatt van az időzítés befejezéséig): Vezesse a COM (15) és az NC (16) között
Érintkező névleges adatai és terheléstípusok
Az időrelé érintkezői meghatározott feszültség- és áramerősség-kombinációkra vannak méretezve, és a névleges adatok terheléstípusonként eltérőek:
- Rezisztív terhelések (fűtőtestek, izzólámpák): legmagasabb névleges érték, jellemzően 5A - 10A 250VAC-n
- Induktív terhelések (kontaktorok, relétekercsek, mágnesszelepek): alacsonyabb névleges érték a bekapcsolási áram és a visszáramú feszültség miatt, gyakran 3A - 5A 250VAC-n
- Kapacitív/lámpa terhelések (transzformátorok, LED meghajtók): csökkentett névleges érték szükséges a bekapcsolási áram miatt, ellenőrizze az adatlapot
Soha ne lépje túl a relé névleges érintkezőáramát a terheléstípusához. Ha egy 7A-es induktív terhelést kapcsol, és az időzítője 5A-re van méretezve induktív terheléshez, az érintkezők összehegednek, ívet húznak vagy idő előtt meghibásodnak.
Mikor használjunk kontaktor interfészt
A relé érintkezőjének névleges értékét meghaladó terhelések esetén használja az időzítőt egy kontaktor vagy motorindító tekercsének vezérlésére a terhelés közvetlen kapcsolása helyett:
Időzítő kimenet (15-18) → Kontaktor tekercs (jellemzően 0,2A - 0,5A) → Kontaktor főérintkezői → Nagy áramú terhelés (motor, fűtőtest stb.)
Ez a megközelítés szabványos a motorvezérlésben és a HVAC rendszerekben. Az időzítő egy kis tekercsáramot kapcsol, a kontaktor pedig a nagy terhelést kezeli.
Induktív terhelés elnyomása
Az induktív terhelések (tekercsek, motorok, transzformátorok) feszültségcsúcsokat generálnak, amikor feszültségmentesítik őket. Ezek a csúcsok károsítják az érintkezőket, és relé működési zavarokat okozhatnak. Elnyomási módszerek:
- AC induktív terhelések: RC snubber (ellenállás-kondenzátor hálózat) vagy MOV (fém-oxid varisztor) a terheléshez kötve
- DC induktív terhelések: Visszacsapó dióda (1N4007 vagy hasonló) a tekercshez kötve, katód a pozitív oldalra
Sok kontaktor és mágnesszelep beépített elnyomást tartalmaz. Ha nem, adjon hozzá külső elnyomást a relé gyártójának ajánlása szerint. Elnyomás nélkül az érintkező élettartama jelentősen csökken – 100 000 műveletről súlyos esetekben 10 000 alá.

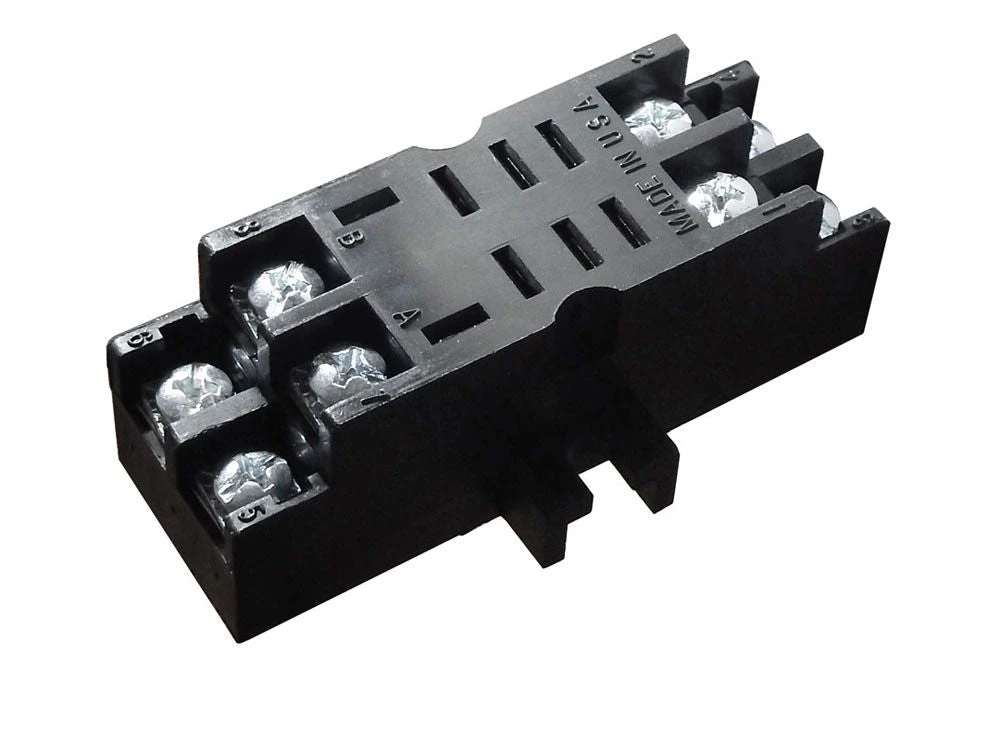

Bekötés relétípus szerint: 8 tűs foglalat telepítése
A 8 tűs oktális dugaszolható relék gyakoriak a HVAC rendszerekben és a régi ipari vezérlőpanelekben. A relé egy foglalatba csatlakozik, amely a panelre vagy a DIN sínre van felszerelve.
Kritikus figyelmeztetés: A tűkiosztások eltérőek
A DIN sínre szerelhető időzítőkön található szabványos IEC sorkapocs jelölésektől (A1/A2, 15/16/18) eltérően a 8 tűs foglalatos relék tűkiosztása nem univerzális. A különböző gyártók a tekercs és az érintkező sorkapcsait különböző tűkhöz rendelik. Tekintse meg az adott relémodell tűkiosztási diagramját.
Tipikus 8 tűs SPDT elrendezés (nem univerzális)
Egy gyakori konfiguráció, amely sok időrelé családban megtalálható:
- 2. és 7. tű: Tekercs tápellátása (A1/A2)
- 1., 3., 4. tű: Kimeneti érintkezők – általában 1. tű = COM, 3. tű = NC, 4. tű = NO
- 5., 6., 8. tű: Nem használt, vagy további érintkezők a DPDT modelleken
De ez csak egy példa. Mindig ellenőrizze a relé konkrét tűkiosztását.
Telepítési eljárás
- Szerelje fel a foglalatot: Csavarozza fel vagy rögzítse DIN sínnel a panelre. Tájolja a foglalatot úgy, hogy az 1. tű azonosítható legyen (általában a foglalaton van jelölve).
- Kösse be a foglalat sorkapcsait: A foglalatok csavaros sorkapcsokkal vagy push-in csatlakozókkal rendelkeznek, amelyek megfelelnek az egyes tűknek. Csatlakoztassa a vezérlő tápellátást, a bemeneti jeleket és a terhelést a relé bekötési rajza szerint.
- Állítsa be az időzítési paramétereket: Ha a relé állítható időzítéssel rendelkezik (potenciométer vagy DIP kapcsolók), állítsa be a kívánt késleltetést a csatlakoztatás előtt.
- Csatlakoztassa a relét: Igazítsa a relé tűit a foglalathoz, és nyomja meg erősen, amíg teljesen be nem ül. A relének szorosan és vízszintesen kell illeszkednie.
Előnyök és hátrányok
A 8 tűs foglalatos relék egyszerű cserét kínálnak a vezetékek megbontása nélkül – húzza ki a régi relét, csatlakoztassa az újat. Ez felgyorsítja a karbantartást. Azonban terjedelmesebbek, mint a DIN sínre szerelhető típusok, a foglalat költségeket növel, és a tűérintkezési ellenállás idővel megnőhet nagy vibrációjú vagy szennyezett környezetben.

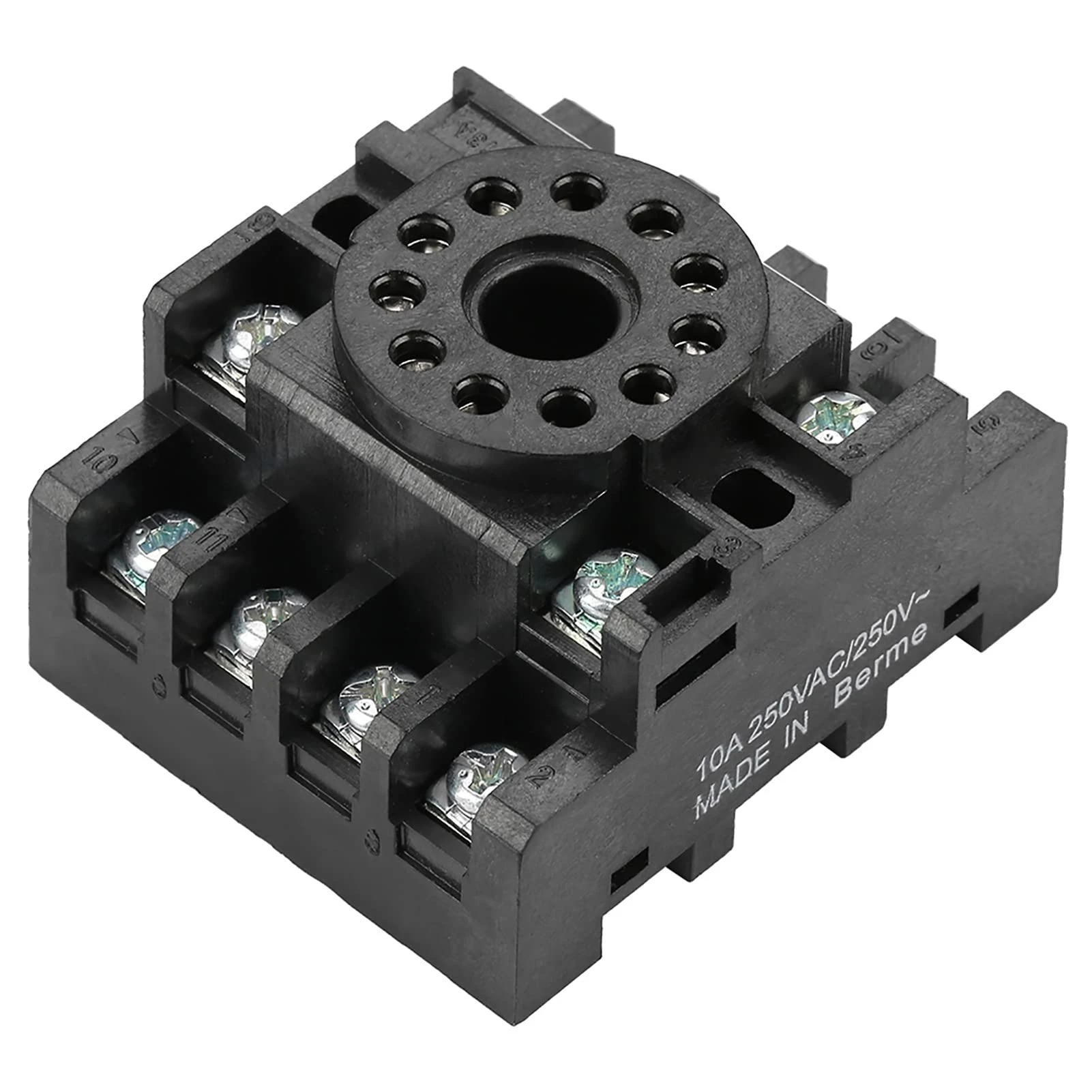

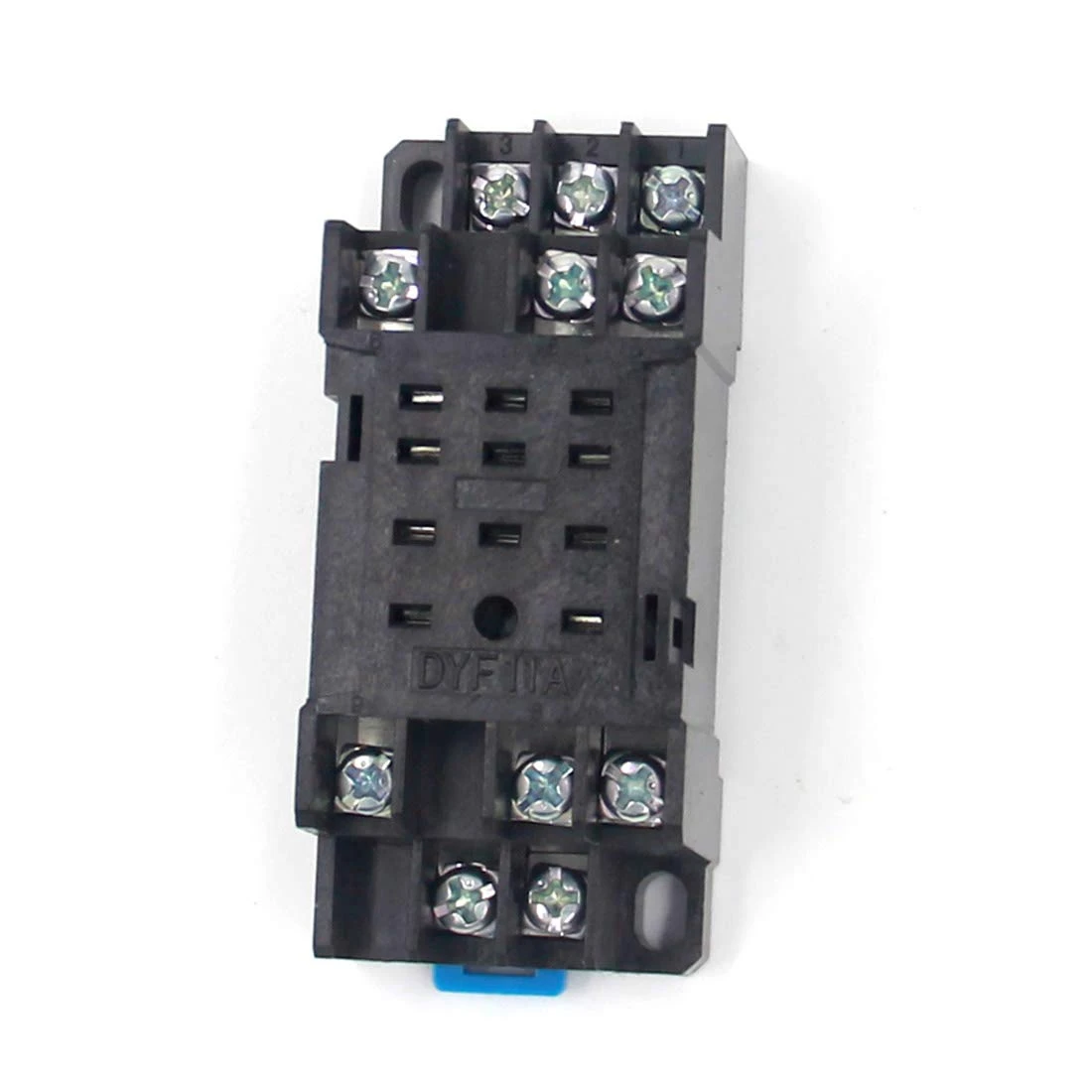

Bekötés relétípus szerint: 11 tűs foglalat telepítése
A 11 tűs foglalatos relék több sorkapcsot biztosítanak, jellemzően támogatják a DPDT-t (két váltóérintkező) vagy további vezérlési funkciókat. Ugyanazt a dugaszolható foglalat koncepciót követik, mint a 8 tűs, de összetettebb időzítési és kapcsolási követelményeket tesznek lehetővé.
Tűszámozás
A 11 tűs foglalatok kör alakú alapot használnak, a tűk a kerület mentén vannak elrendezve, általában 1-től 11-ig számozva az óramutató járásával megegyezően, alulról nézve (foglalat oldala). A 8 tűs relékhez hasonlóan a konkrét tű-funkció hozzárendelés gyártónként eltérő.
Gyakori 11 tűs DPDT konfiguráció
Egy tipikus DPDT időrelé 11 tűvel a következőképpen oszthatja el:
- 2. és 10. láb: Tekercs tápellátása (A1/A2)
- 1., 3., 4. tű: Első kontaktus készlet (COM, NC, NO)
- 9., 11., 6. láb: Második kontaktus készlet (COM, NC, NO)
- Megmaradt lábak: Vezérlő bemenetek, kiegészítő funkciók vagy nem használt
Bekötés előtt ellenőrizze a relé pontos lábkiosztását – a gyártói adatlapok egyértelmű aljzat csatlakozási rajzokat tartalmaznak.
Telepítési megjegyzések
A telepítési folyamat megegyezik a 8 tűs aljzat rögzítésével: rögzítse az alapot, kösse be a kapcsokat a diagram szerint, állítsa be az időzítést, és dugja be a relét. A hozzáadott lábak növelik a vezetékezés sűrűségét, ezért egyértelműen címkézze fel a vezetékeket, és tartsa be a megfelelő vezetékezési elveket a rövidzárlatok elkerülése érdekében.
A 11 tűs relék olyan alkalmazásokat kezelnek, amelyekhez két független időzített kimenet vagy redundáns érintkezők szükségesek a biztonsági áramkörökhöz. Az ipari motorvezérlés és a folyamatautomatizálás gyakran használ 11 tűs időzítőket sokoldalúságuk miatt.

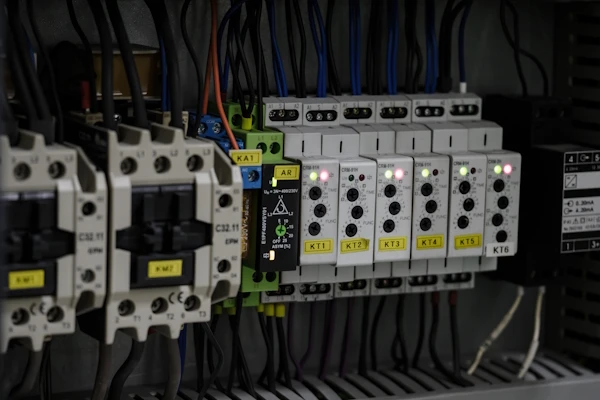

Vezetékezés relé típus szerint: DIN sínre szerelhető relé telepítése
A DIN sínre szerelhető időzítők az ipari vezérlőpanelek modern szabványát képviselik. Közvetlenül a 35 mm-es DIN sínre pattinthatók, kompakt telepítést, egyértelmű kapocscímkézést és szabványos IEC kapocsjelöléseket kínálva.

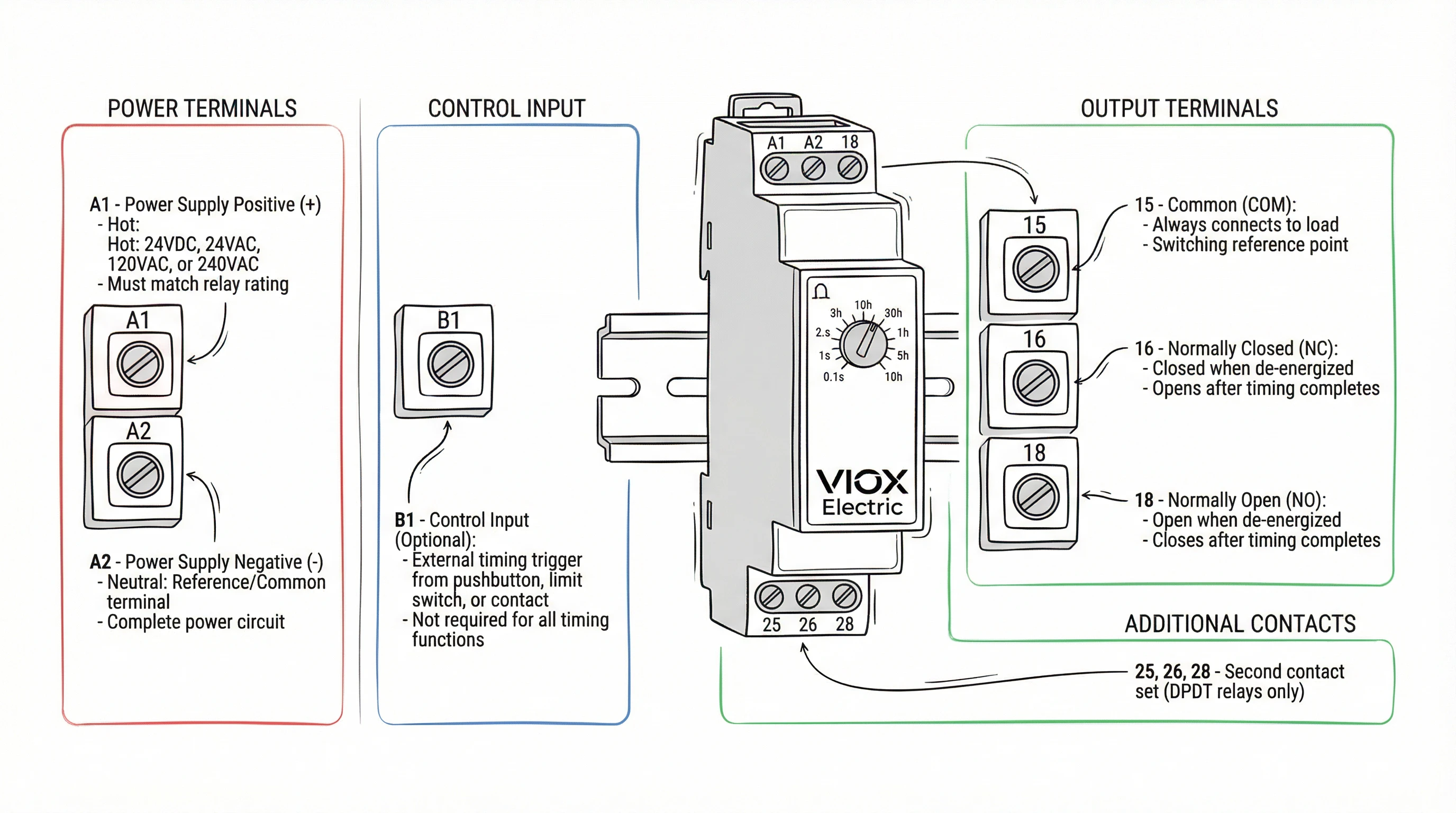

Kapocsazonosítás DIN sínre szerelhető reléken
A DIN sínre szerelhető időzítők a kapocscímkéket közvetlenül a relé testére nyomtatják, általában az alsó élre. A következőket fogja látni:
- A1, A2: Tápellátási kapcsok
- B1 (ha van): Vezérlő bemeneti kapocs
- 15, 16, 18: Kimeneti kontaktus kapcsok (COM, NC, NO)
- 25, 26, 28: Második kimeneti készlet DPDT modelleken
Kapocstípusok
A DIN sínre szerelhető relék a következőket használják:
- Csavaros csatlakozók: Rugós vagy csavaros szorító, amely általában 24 AWG-től 12 AWG-ig terjedő vezetékméreteket fogad el
- Rugós kalickás (benyomható) kapcsok: Szerszám nélküli behelyezés tömör vagy érvéghüvellyel ellátott vezetékekhez
Ellenőrizze a relé specifikációját a pontos vezetékméret tartomány tekintetében (általában a kapocslécen van feltüntetve). A többfunkciós időzítők általában #14–18 AWG-t adnak meg 0,8 N⋅m nyomatékkal a csavaros kapcsokhoz, vagy 0,75–2,5 mm²-t a rugós kalickás kapcsokhoz.
Telepítési lépések
- Szerelje fel a DIN sínre: Akassza a felső kampót a sín szélére, majd pattintsa a helyére az alját. A relének síkban és biztonságosan kell ülnie.
- Csupaszítsa le a vezetékeket a megfelelő hosszúságúra: Csavaros kapcsokhoz csupaszítson le 7–8 mm-t. Rugós kalickás kapcsokhoz csupaszítson le 10–12 mm-t, és használjon érvéghüvelyt a sodrott vezetékekhez.
- Először kösse be az A1-et és az A2-t: Csatlakoztassa a vezérlő tápegységet. Vegye figyelembe a polaritást a DC reléknél (A1 = +, A2 = −).
- Szükség esetén kösse be a vezérlő bemenetet (B1): Csatlakoztassa az időzítési trigger jelet, hivatkozva a funkciós diagramra, hogy megbizonyosodjon arról, hogy a B1 szükséges-e a kiválasztott időzítési módhoz.
- Kösse be a kimeneti kontaktusokat: Csatlakoztassa a terhelési áramkört a COM-on (15) keresztül vagy az NO-hoz (18), vagy az NC-hez (16) az alkalmazási követelményeknek megfelelően.
- Válassza ki az időzítési funkciót: Sok DIN sínre szerelhető időzítő rendelkezik elülső forgókapcsolóval vagy DIP kapcsolókkal az időzítési mód kiválasztásához (bekapcsolás késleltetés, kikapcsolás késleltetés, intervallum stb.). Ezt bekapcsolás előtt állítsa be.
- Állítsa be az időtartományt és a késleltetést: Állítsa be az időtartomány kapcsolót és az időzítési potenciométert a szükséges késleltetésre. A legtöbb relé többféle tartományt kínál (0,1–10 mp, 1–100 mp, 1–10 perc stb.).
Vezetékkezelés
A DIN sínre szerelt telepítések lehetővé teszik a szoros vezetékezést. Használjon vezetékkötegelőt vagy kötegelést a vezérlő vezetékezés rendezett tartásához. Nagy sűrűségű panelek esetén fordítson elegendő figyelmet a kapocstávolságra – a DIN sínre szerelhető időzítők általában 17,5 mm és 22,5 mm szélesek, ami meghatározza, hogy hány relé fér el egy adott panelszélességben.
Előny: A DIN sínre szerelés gyorsabb, mint az aljzatba szerelés, és tisztább, könnyebben karbantartható paneleket eredményez. Hátrány: egy meghibásodott relé cseréje megköveteli az összes vezeték leválasztását és újracsatlakoztatását, míg az aljzatba szerelt relék egyszerűen kihúzhatók.

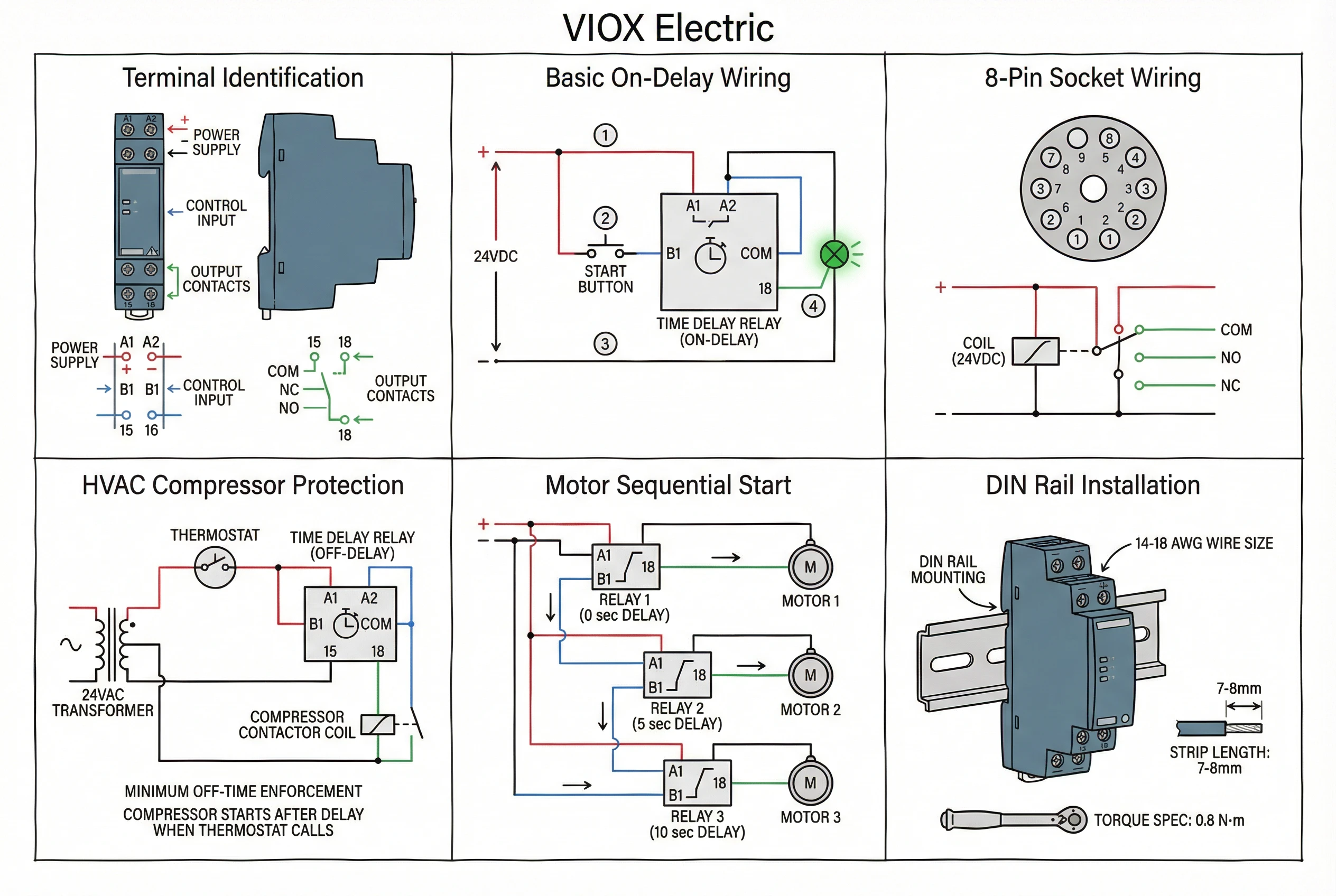

Alkalmazási vezetékezési rajzok: Gyakori felhasználási esetek
Most, hogy megértette a kapocs funkcióit és a relé típusait, nézzünk meg teljes vezetékezési rajzokat valós alkalmazásokhoz. Ezek a példák bemutatják, hogyan integrálódnak a táp-, vezérlő- és terhelési áramkörök.
HVAC kompresszor rövid ciklus elleni védelem (kikapcsolás késleltetés)
Ez a leggyakoribb időrelé alkalmazás. A légkondicionáló és hűtő kompresszoroknak minimális kikapcsolási időre van szükségük a ciklusok között (általában 3–5 perc), hogy a hűtőközeg nyomása kiegyenlítődjön, és elkerülhető legyen a forró újraindítás okozta károsodás.
Áramkör működése:
- A termosztát hűtést kér → a kompresszor kontaktora bekapcsol → a kompresszor fut
- A termosztát teljesíti a feltételeket és kinyit → az időrelé elkezdi az időzítést
- Az időzítő megakadályozza a kompresszor újraindulását a késleltetés lejártáig (kikényszerített kikapcsolási idő)
Vezetékezés (kikapcsolás késleltetés funkció):
- Tápegység: 24VAC a vezérlő transzformátorról az időzítő A1/A2-re
- Termosztát: Sorba kötve az időzítő A1-gyel (egyszerű kikapcsolás késleltetés reléken) vagy csatlakoztatva a B1 vezérlő bemenethez (többfunkciós reléken)
- Időzítő kimenet: COM (15) a kontaktor tekercséhez, NO (18) a közös visszatérőhöz
- Eredmény: A kontaktor csak akkor kapcsol be, ha a termosztát hűtést kér, ÉS a késleltetés lejárt az utolsó leállítás óta
Variáns: Egyes HVAC késleltető modulokat kifejezetten megszakításkor késleltető típusokként terveztek, amelyek azonnal kikapcsolják a kompresszort, amikor a termosztát kinyit, majd minimális kikapcsolási időt írnak elő a következő indítás engedélyezése előtt. Vezetékezzen a gyártó diagramja szerint, általában a modult sorba kötve a kontaktor tekercs áramkörével.
Motor szekvenciális indítása (bekapcsolás késleltetés)
A több motorral rendelkező ipari rendszerek időreléket használnak a motorindítások eltolására, megakadályozva az egyidejű bekapcsolási áramot, amely kioldaná a felső megszakítókat vagy feszültségesést okozna.
Alkalmazási példa: Három szivattyúmotor, 5 másodperces késleltetéssel az egyes indítások között.
Vezetékek:
- Vezérlő tápellátás: 120VAC vagy 24VDC mindhárom időzítő A1/A2 kapcsaira
- Fő indító kontaktus: Nyomógomb vagy PLC kimenet az 1. időzítő vezérlő bemenetére (B1) vagy A1-re kötve, a relé típusától függően
- 1. időzítő: Késleltetett bekapcsolás funkció, 0 másodperces késleltetés. A kimenet (15–18) azonnal meghúzza az 1. motor indítótekercsét.
- 2. időzítő: Az 1. időzítő segéd NO kontaktusa indítja a 2. időzítő vezérlő bemenetét (B1). A 2. időzítő 5 másodperces késleltetett bekapcsolásra van állítva. A kimenet (15–18) 5 másodperc után meghúzza a 2. motor indítótekercsét.
- 3. időzítő: A 2. időzítő segéd NO kontaktusa indítja a 3. időzítő vezérlő bemenetét. A 3. időzítő 5 másodperces késleltetett bekapcsolásra van állítva. A kimenet (15–18) az indítóparancs után 10 másodperccel meghúzza a 3. motor indítótekercsét.
Eredmény: A start gomb megnyomása azonnal bekapcsolja az 1. motort, az 2. motort 5 másodperc után, a 3. motort összesen 10 másodperc után. Ez eltolja a bekapcsolási áramfelvételt.
Leállítási sorrend: A stop gomb kikapcsolja a fő vezérlőkört, azonnal leállítva az összes motort (vagy fordított sorrendben, ha késleltetett kikapcsolású reléket használ a leállító áramkörben).
Világításvezérlés automatikus kikapcsolással (késleltetett bekapcsolás vagy intervallum)
A lépcsőházi világítás, a parkolóházak világítása és a mosdók világítása gyakran használ időreléket az automatikus kikapcsoláshoz egy előre beállított idő után, amelyet egy nyomógomb vagy egy jelenlét-érzékelő indít el.
Áramkör működése (intervallum időzítő funkció):
- A személy megnyomja a falra szerelt nyomógombot
- Az időzítő start impulzust kap a B1 bemeneten
- Az időzítő kimenete azonnal meghúzza a világítási kontaktort
- A beállított késleltetés (pl. 5 perc) után az időzítő kimenete kikapcsolja a kontaktort
- A lámpák automatikusan kikapcsolnak
Vezetékek:
- Tápegység: 120VAC vagy 24VAC az időzítő A1/A2 kapcsaira
- Nyomógomb: Pillanatnyi kontaktusú nyomógomb a B1-ről az A2-re (vagy közösre) kötve
- Időzítő kimenet: COM (15) -ről NO (18) -ra a világítási kontaktor tekercsén keresztül
- Világítási terhelés: A világítási áramköröket a kontaktor fő kontaktusai kapcsolják
Funkció beállítás: Intervallum (egylövés) vagy késleltetett bekapcsolás automatikus visszaállítással. Állítsa be az időzítést a kívánt világítási időtartamra (általában 2–10 perc).
A fejlett lépcsőházi időzítő relék korai figyelmeztető fényerő-csökkentést (a lámpák a kikapcsolás előtti utolsó 30 másodpercben 50%-ra halványulnak) és igény szerinti meghosszabbítást kínálnak (a gomb megnyomása a késleltetés alatt visszaállítja az időzítőt egy újabb teljes ciklusra).
Ventilátor utánfutás vezérlése (késleltetett kikapcsolás)
A HVAC légkezelőknek és a berendezések hűtőventilátorainak gyakran a fő berendezés leállítása után egy ideig tovább kell működniük. Ezt ventilátor utánfutásnak vagy ventilátor késleltetett kikapcsolásnak nevezik.
Alkalmazás: A fűtőberendezés ventilátora a fűtőtest leállítása után 60–120 másodpercig tovább működik, hogy kivonja a maradékhőt.
Bekötés (késleltetett kikapcsolású időzítő):
- Tápegység: 24VAC vagy 120VAC az időzítő A1/A2 kapcsaira párhuzamosan a fő berendezés vezérlésével (fűtőberendezés szekvenszer, kompresszor kontaktor stb.)
- Időzítő kimenet: COM (15) -ről NO (18) -ra a ventilátormotor kontaktorán vagy reléjén keresztül
- Művelet: Amikor a fő berendezés bekapcsol, az időzítő bekapcsol, és a kimeneti kontaktusok azonnal zárnak, elindítva a ventilátort. Amikor a fő berendezés kikapcsol, az időzítő elkezdi a késleltetést, a ventilátort a beállított ideig (60–120 másodpercig) működteti, majd az időzítő kimenete lekapcsol, és a ventilátor leáll.
Ez megakadályozza a forró felületek károsodását a fűtőberendezésekben, és javítja a hűtési hatékonyságot a légkondicionáló rendszerekben azáltal, hogy kivonja a maradékhőt/hideget az elpárologtató tekercsből.
Vezeték méretezése, biztosítékolása és védelmi követelmények
A megfelelő vezeték méretezés biztosítja, hogy a feszültségesés elfogadható határokon belül maradjon, és a vezetők ne melegedjenek túl. Az időrelé áramkörök jellemzően a NEC 725. cikk (1. vagy 2. osztályú vezérlő áramkörök) vagy a 430. cikk VI. része alá tartoznak a motorvezérlő áramkörök esetében.
Vezérlő áramkör vezeték méretezése
Az időzítő tekercs tápellátásához (A1/A2) és a vezérlő bemeneti áramkörökhöz (B1), tipikus gyakorlat:
- Minimális vezeték méret: 18 AWG a legtöbb vezérlő áramkörhöz, bár a NEC megengedi a 16 AWG minimumot a 30V feletti 1. osztályú áramkörökhöz
- Ajánlott: 16 AWG vagy 14 AWG a megbízhatóság és a mechanikai szilárdság érdekében a panel bekötésben
- Ellenőrizze az eszköz névleges értékeit: Az időrelé sorkapcsok jellemzően 14–18 AWG-t fogadnak el; A DIN sínre szerelhető időzítők maximális vezeték méretet adnak meg (gyakran 12 AWG)
A vezérlő transzformátor szekunder oldalai (24VAC) és a kisfeszültségű DC tápegységek biztosítékkal vagy megszakítóval védettek kell, hogy legyenek a NEC 725.43 szerint. Egy 2A - 5A-es biztosíték jellemzően véd egy több időzítőt és kontaktort kiszolgáló vezérlő áramkört.
Terhelő áramkör vezeték méretezése
Az időzítő kimeneti kontaktusai (15–18) és a vezérelt terhelés közötti bekötéshez:
- Közvetlen rezisztív terhelések: A vezetéknek el kell viselnie a teljes terhelési áramot. Használja a NEC 310.16 táblázatot (korábban 310.15) a vezető áramterhelhetőségének kiválasztásához.
- Kontaktor tekercs terhelések: A kontaktor tekercsek jellemzően 0,2A - 1A-t vesznek fel. A 16 AWG vagy 14 AWG vezeték szabványos.
- Motor áramkörök: Ha egy motorindító tekercsét vezérli, kösse be a 430. cikk szerint. Ha közvetlenül kapcsolja a motort (szokatlan), a vezetőnek el kell viselnie a motor teljes terhelési áramát plusz 125%-ot a NEC 430.22 szerint.
Túláramvédelem
Az időrelé kimeneti kontaktusainak maximális megszakítási képessége van (jellemzően 5A - 10A). Biztosítson áramkörvédelmet (biztosíték vagy megszakító), amely az relé kontaktus névleges értékénél vagy az alatt van. Ha a downstream terhelés többet vesz fel, mint amennyit a relé meg tud szakítani, egy rövidzárlat összehegesztheti a relé kontaktusait.
Induktív terhelések, például motor kontaktor tekercsek esetén fontolja meg a gyors működésű biztosítékok használatát a relé kontaktusainak védelmére a bekapcsolási és hibaáramoktól.
Földelés és kötés
Minden vezérlőpanelt és fém burkolatot földelni kell a NEC 250. cikk szerint. A fém paneleken belüli DIN sínre szerelt időrelék automatikusan össze vannak kötve a sínre szerelésen keresztül (ha a sín földelve van). Műanyag burkolatok vagy szigetelt szerelés esetén győződjön meg arról, hogy a relé földelő kapcsa (ha van) csatlakozik a berendezés földelő rendszeréhez.
Biztonsági szempontok és a szabályzatnak való megfelelés
Az időrelé telepítéseknek meg kell felelniük az elektromos előírásoknak (NEC az Egyesült Államokban, CE/IEC a nemzetközi piacokon), és be kell tartaniuk az alapvető elektromos biztonsági gyakorlatokat.
Feszültségmentesített áramkörökön végzett munka
Mindig feszültségmentesítse az áramköröket, mielőtt az időrelé bekötésén dolgozna. A vezérlő áramkörök halálosak lehetnek – a 120VAC és 240VAC vezérlő áramkörök ugyanolyan veszélyt hordoznak, mint a tápáramkörök. Még a 24VAC áramkörök is sérülést okozhatnak nedves környezetben, vagy ha ívkisülés lép fel.
Kövesse a kizárás/címkézés (LOTO) eljárásokat ipari környezetben. Ellenőrizze, hogy az áramkörök feszültségmentesítve vannak-e multiméterrel vagy feszültségmérővel, mielőtt megérintené a kapcsokat.
Burkolat és környezeti követelmények
Az időreléket a környezetnek megfelelő, megfelelő védettségű szekrényekbe kell szerelni:
- Ipari vezérlő panelek: NEMA 12 vagy IP54 minimum beltéri helyekre
- Kültéri berendezések: NEMA 4/4X vagy IP65/IP66 időjárásálló szekrények
- Veszélyes helyek: Robbanásbiztos vagy gyújtószikramentes szekrények a NEC 500. cikke szerint
Ellenőrizze a relé üzemi hőmérséklet-tartományát. A legtöbb időzítő 0°C és 50°C közötti környezeti hőmérsékletre van tervezve, bár egyes ipari modellek −25°C és 70°C között is használhatók. A HVAC berendezések helyiségeiben a kompresszorok közelében az 50°C-ot is meghaladhatja a hőmérséklet; használjon magas hőmérsékletre tervezett reléket, vagy helyezze el az időzítőt távolabb.
Szabványoknak való megfelelés
Az ipari időreléknek meg kell felelniük az IEC 61812-1 szabványnak (az időrelék nemzetközi termékszabványa), és rendelkezniük kell UL/cUL listázással vagy CE jelöléssel:
- IEC 61812-1: Meghatározza az időzítési pontosságot, az érintkezők névleges értékeit és a biztonsági követelményeket
- UL 508: Listázás az Észak-Amerikában használt ipari vezérlőberendezésekhez
- CE-jelölés: Jelzi az EU kisfeszültségű irányelvének és az EMC irányelvének való megfelelést
A listázott alkatrészek használata segít megfelelni az illetékes hatóság (AHJ) követelményeinek, és bizonyos alkalmazásokhoz kötelező lehet (UL-listázott panelek, CE-jelölésű berendezések exportja).

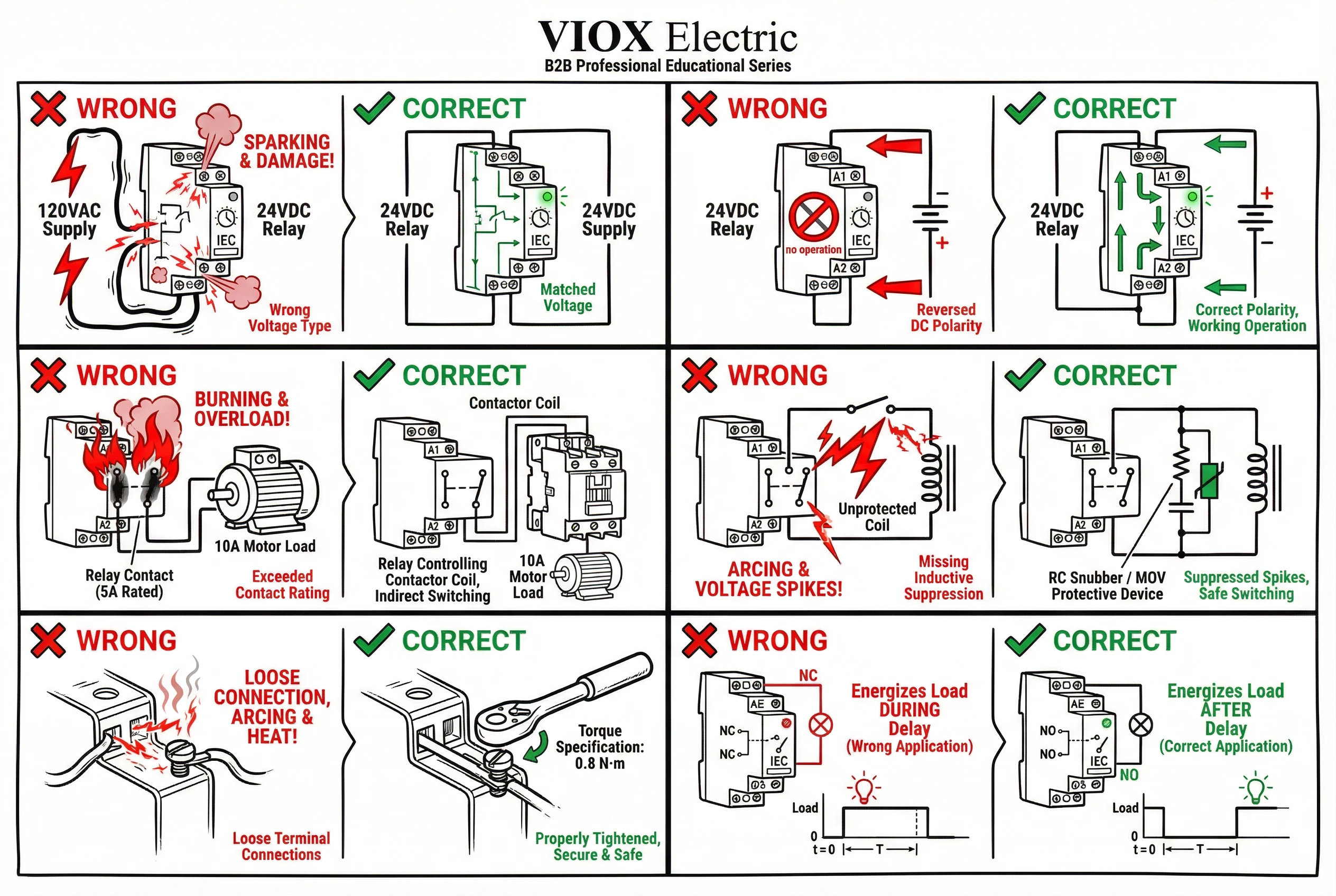

Gyakori vezetékezési problémák hibaelhárítása
Ha egy időrelé nem a várt módon működik, a probléma általában az alábbi vezetékezési problémákra vezethető vissza.
A relé nem kapcsol be (nincs időzítés, nincs kimenet)
- Ellenőrizze az A1/A2 feszültséget: Mérje meg a feszültséget a tápcsatlakozókon a relé beépítése után. Meg kell egyeznie a névleges feszültséggel (24VDC, 120VAC stb.). Ha van feszültség, de a relé nem kapcsol be, akkor helytelen a feszültség típusa (AC vs DC) vagy a relé meghibásodott.
- Ellenőrizze a polaritást a DC reléken: Cserélje ki az A1 és A2 csatlakozásokat, ha DC feszültséget használ. Egyes szilárdtest relék polaritásérzékenyek.
- Kiégett biztosíték a vezérlő áramkörben: Ellenőrizze a vezérlő transzformátort vagy a DC tápegységet védő upstream biztosítékokat.
- Laza csatlakozók: Húzza meg az összes csavart a megadott nyomatékkal (általában 0,6–0,8 N⋅m). A laza tápcsatlakozók megakadályozzák a működést.
A relé bekapcsol, de nem időzít (a kimenet azonnal aktiválódik vagy egyáltalán nem)
- Helytelen időzítési funkció kiválasztva: A többfunkciós relék forgókapcsolókkal vagy DIP kapcsolókkal rendelkeznek. Ellenőrizze, hogy a kiválasztott funkció megfelel-e az alkalmazásának (bekapcsolás késleltetés, kikapcsolás késleltetés, intervallum stb.).
- A vezérlő bemenet nincs bekötve vagy nincs aktiválva: A külső indítást (B1 bemenet) igénylő funkciók nem időzítenek a trigger jel nélkül. Ellenőrizze a B1 csatlakozást, és mérje meg a feszültséget a B1 és a referencia csatlakozó között.
- Az időzítés nulla vagy minimum értékre van állítva: Forgassa el az időzítő potenciométert, vagy állítsa be a digitális beállítást a kívánt késleltetési értékre. Egyes reléket minimális késleltetéssel szállítanak.
- Helytelen időtartomány: A több időtartományú reléknél (0,1–10 mp, 1–100 mp stb.) helyesen kell beállítani a tartományválasztót. A helytelen tartomány miatt az időzítés túl gyorsnak vagy túl lassúnak tűnik.
A kimeneti érintkezők nem kapcsolják a terhelést
- Ellenőrizze az érintkező vezetékezését: Ellenőrizze, hogy a terhelés a COM (15) és a NO (18) vagy az NC (16) között van-e bekötve a funkciónak megfelelően. Mérje meg a folytonosságot az érintkezőkön a relé kikapcsolt állapotában (az NC-nek folytonosságot kell mutatnia, a NO-nak nyitottnak kell lennie).
- Túllépte az érintkező névleges értékét: Ha a terhelőáram meghaladja a relé érintkezőjének névleges értékét, az érintkezők összehegedhettek vagy kiéghettek. Ellenőrizze a látható érintkező sérüléseket.
- Helytelen érintkezőre van kötve: A DPDT reléken győződjön meg arról, hogy a megfelelő érintkező készletet használja (15-16-18 vs 25-26-28). Ellenőrizze a sorkapocs számokat az adatlap alapján.
- A terhelés elnyomást igényel: Az induktív terhelések elnyomás nélkül károsíthatják az érintkezőket vagy meghibásodást okozhatnak. Adjon hozzá RC snubber-t vagy visszacsapó diódát.
A relé helytelenül időzít (túl gyorsan, túl lassan vagy rendszertelenül)
- Feszültségesés vagy zaj: Az alacsony vagy ingadozó A1/A2 feszültség befolyásolja az időzítési pontosságot. Mérje meg a feszültséget terhelés alatt; a névleges érték ±10%-án belül kell lennie. Adjon hozzá vezérlő áramkör szűrést, ha elektromos zaj van jelen (kontaktok és motorok a közelben).
- Helytelen időzítési beállítás: Kalibrálja újra az időzítő tárcsát vagy a digitális beállítást. Egyes analóg relék idővel eltolódnak, és újra kell állítani őket.
- Szélsőséges hőmérséklet: A névleges hőmérséklet-tartományon kívül (általában 0°C és 50°C között) történő működés befolyásolja az időzítési pontosságot és a relé élettartamát. Helyezze át a relét, vagy váltson magas hőmérsékletű modellre.
Időszakos működés vagy zavaró lekapcsolás
- A vibráció meglazítja a sorkapcsokat: Nagy vibrációjú környezetben a csavaros sorkapcsok idővel meglazulnak. Használjon rugós szorítókapcsokat, vagy vigyen fel menetrögzítő vegyületet (nem vezető típusú) a sorkapocs csavarokra.
- EMI/RFI interferencia: A szilárdtest időzítők érzékenyek a VFD-k, hegesztők vagy motorok által keltett elektromos zajra. Vezesse el a vezérlő vezetékezést a tápvezetékektől távol. Szükség esetén használjon árnyékolt kábelt. Tartsa rövidre az időzítő vezetékeit.
- Érintkező pattogás vagy vibrálás: A nagymértékben induktív terhelések kapcsolása elnyomás nélkül érintkező vibrálást okoz. Adjon hozzá megfelelő elnyomást a gyártó ajánlásai szerint.
Következtetés: A vezetékezés legjobb gyakorlatai ellenőrzőlista
A helyes időrelé vezetékezés a szisztematikus végrehajtáson és a részletekre való odafigyelésen múlik. Mielőtt bármilyen telepítést befejezettnek nyilvánítana, futtassa végig ezt az ellenőrzőlistát:
Telepítés előtt
- Ellenőrizze, hogy a relé feszültség névleges értéke megegyezik-e a rendelkezésre álló vezérlő tápfeszültséggel (24VDC, 120VAC stb.)
- Győződjön meg arról, hogy a relé érintkezőjének névleges értéke meghaladja a terhelőáramot az adott terhelés típusához (rezisztív, induktív, kapacitív)
- Tekintse át az alkalmazás vezetékezési rajzát, és azonosítsa az összes sorkapocs csatlakozást
- Gyűjtse össze a megfelelő huzalméretet a NEC követelményei szerint (általában 14–18 AWG a vezérlő áramkörökhöz)
Tápellátás (A1/A2)
- Csatlakoztassa az A1/A2-t a megfelelően névleges vezérlő tápforráshoz
- Tartsa be a polaritást a DC reléken (A1 = +, A2 = −)
- Védje a vezérlő áramkört megfelelő biztosítékkal vagy megszakítóval (általában 1A–5A)
- A vezetékek bekötése után mérje meg a feszültséget a kapcsokon; ennek a névleges érték ±10%-án belül kell lennie.
Vezérlő bemenet (B1), ha van
- Ellenőrizze, hogy a kiválasztott időzítési funkcióhoz szükséges-e vezérlő bemenet
- Csatlakoztassa a beindító eszközt (nyomógomb, érintkező, érzékelő) a B1-hez és a referencia kapocshoz
- A terhelés csatlakoztatása előtt tesztelje a vezérlő bemenet működését
Kimeneti érintkezők (15, 16, 18)
- Vezesse a terhelést a COM (15) ponton keresztül a megfelelő érintkezőhöz (NO vagy NC) az alkalmazásnak megfelelően
- Nagy áramú terhelések esetén használjon időzítőt a kontaktor tekercsének vezérléséhez, ne közvetlenül a terheléshez
- Adjon hozzá zavarelnyomást (RC tag, MOV vagy visszacsapó dióda) induktív terhelésekhez
- Védje a kimeneti áramkört a kontaktus névleges értékénél kisebb vagy azzal megegyező értékű biztosítékkal/megszakítóval
Konfiguráció és tesztelés
- Állítsa be az időzítési funkció választóját (késleltetett bekapcsolás, késleltetett kikapcsolás, intervallum stb.)
- Állítsa be az időtartományt és a késleltetési értéket a szükséges beállításokra
- Húzza meg az összes kapocscsavart a megadott nyomatékra (általában 0,6–0,8 N⋅m)
- Címkézze fel az összes vezetéket egyértelműen a jövőbeni karbantartás érdekében
- Kapcsolja be az áramkört, és ellenőrizze a helyes időzítési működést, mielőtt üzembe helyezi
- Dokumentálja a beállításokat és a kapcsolási rajzot a karbantartási nyilvántartásokhoz
Biztonság és megfelelés
- Munkavégzés előtt kapcsolja ki és zárja le az áramkört
- Használjon UL/cUL vagy IEC 61812-1 szabványnak megfelelő reléket
- Szerelje be a megfelelő (NEMA/IP védettségű) szekrénybe a környezetnek megfelelően
- Kövesse a NEC 725. cikkét a vezérlőáramkör vezetékezéséhez
- Földelje le a fém szekrényeket és paneleket a NEC 250. cikke szerint
Az időrelék egyszerű, megbízható vezérlőeszközök – ha helyesen vannak bekötve. A kapocsazonosítási logika (A1/A2 a tápellátáshoz, B1 a vezérléshez, 15/16/18 a kimenethez) követése és a vezetékezés az adott időzítési funkcióhoz igazítása biztosítja, hogy a relé pontosan a kívánt módon működjön. Akár egy HVAC kompresszor rövid ciklusú működés elleni védelméről, akár ipari motorindítások szekvenálásáról, akár világításvezérlés automatizálásáról van szó, a megfelelő vezetékezés évekig tartó, problémamentes működést biztosít.
