Mindent jól csináltál.
A MOV túlfeszültség-védő 275 V-ra van méretezve, megfelelően van méretezve a 240 V-os rendszeredhez, pontosan a kapcsolási rajz szerint van beszerelve – párhuzamosan a terheléssel, ahogy minden alkalmazási útmutató mutatja. Még a paneltervedbe is felvetted, és dokumentáltad az ellenőr számára.
Aztán lecsap a vihar. A villám 2:47-kor találja el a betáplálási pontot. Mire hívnak, a termelés már három órája áll, és az a 15 000 dolláros frekvenciaváltó, amit a múlt hónapban helyeztél üzembe? Meghalt. Megsült áramköri lapok, égett szag, az egész katasztrófa. De itt van az, ami nem stimmel: a MOV még mindig a panelben ül, hűvös tapintású, és semmi jele a sérülésnek. Nincs kiégett biztosíték. Nincs termikus elszíneződés. Úgy néz ki, mintha nem is tudott volna a túlfeszültségről.
Szóval mi történt? Ha a MOV párhuzamosan volt bekötve a terheléssel – és az áramköri órán tanultad, hogy a párhuzamos ágakban ugyanaz a feszültség van –, hogyan kellett volna bármit is védenie?
A válasz ott rejtőzik a szemünk előtt. Vagy pontosabban, azért rejtőzik, mert nincs szem előtt – nincs is rajta az áramköri rajzon.
Miért tűnik lehetetlennek a MOV védelem (az áramkörelmélet szerint)

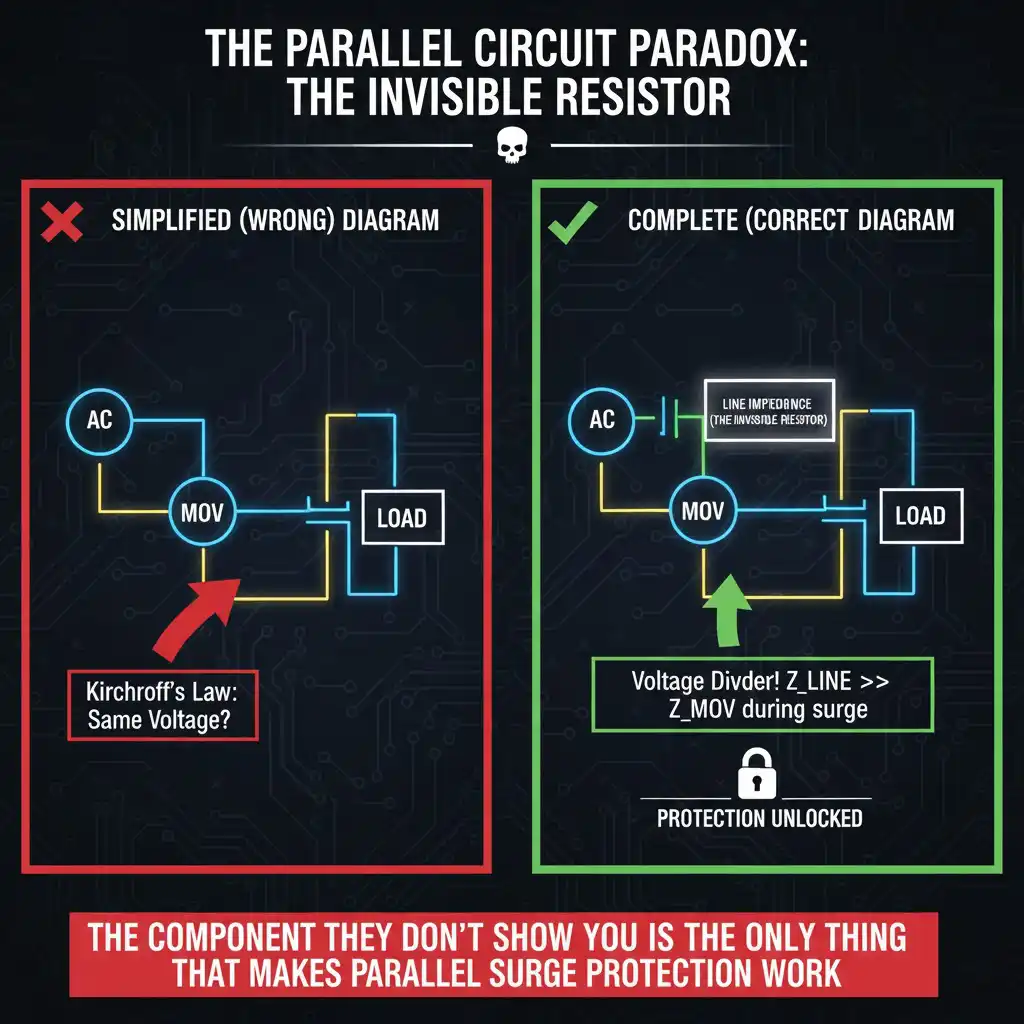

Itt van az áramköri rajz, amit már százszor láttál:
AC forrás → MOV párhuzamosan a terheléssel → ennyi.
Minden villamosmérnök ismeri az alapvető szabályt: a párhuzamosan kapcsolt alkatrészeken ugyanaz a feszültség esik. Ez szó szerint Kirchhoff feszültségtörvénye – bármely zárt hurokban a feszültségesések összege nullával egyenlő. Tehát ha a váltakozó áramú forrásod 1000 V-ra ugrik, és a MOV párhuzamosan van a berendezéseddel, akkor a berendezésed... 1000 V-ot lát. A MOV elkezdhet erősen vezetni, csökkentve az ellenállását megaohmról néhány ohmra, de mi van akkor? Párhuzamosan van. A feszültség mindkét ágon azonos.
Ez a Párhuzamos áramkör paradoxon.
Az áramköri rajz azt sugallja, hogy a MOV-nak haszontalannak kell lennie. A több áram húzása a varisztor ágon keresztül nem változtatja meg a feszültséget a terhelési ágon. Ezt másodéves korodban tanultad. A szimulációs szoftvered megerősíti. És mégis... valahogy... a MOV-alapú túlfeszültség-védelem valójában működik. Épületek milliói használják pontosan ezt a konfigurációt. Szabványügyi testületek ajánlják. A gyártók évente dollármilliárdokért adnak el ilyen eszközöket.
Vagy minden áramköri rajz hibás, vagy valami alapvető dolog hiányzik.
Spoiler: Valami hiányzik.
Az alkatrész, amely minden áramköri rajzról hiányzik
Az, ami a MOV védelmet működteti – az alkatrész, amely megtöri a párhuzamos áramkör paradoxont – nem szerepel az egyszerűsített áramköri rajzokon, mert mindig ott van. Annyira alapvető, annyira elkerülhetetlen, hogy minden alkalommal lerajzolni olyan lenne, mintha minden pohár vizet felcímkéznénk a következővel: “Figyelem: Hidrogént tartalmaz.”
Ez a vonal impedanciája. A láthatatlan ellenállás.
A váltakozó áramú forrásod (közmű transzformátor, tartalék generátor, bármi) és a MOV-val védett terhelésed között mindig van ellenállás és induktivitás a vezetékekben, csatlakozásokban, megszakítókban, gyűjtősínekben és magában a forrásban. 60 Hz-es állandósult állapotban ez az impedancia apró – gyakran jóval kisebb, mint egy ohm –, és általában figyelmen kívül hagyhatod. A lámpáid nem halványulnak el észrevehetően, amikor bekapcsolsz egy motort. A multimétered nagyjából ugyanazt a feszültséget méri mindenhol a panelben.
De egy túlfeszültség alatt?
Egy túlfeszültség alatt ez az “apró” impedancia a teljes védelmi rendszered legfontosabb alkatrészévé válik.
Ennek oka: A láthatatlan ellenállás nincs párhuzamosan semmivel – sorosan van mindennel. És amikor a MOV elkezd erősen vezetni, több ezer ampert húzva, ez a soros impedancia olyan feszültségesést hoz létre, amely állandósult állapotban nem létezett. Hirtelen nincs két párhuzamos ágad ugyanazon a feszültségen. Van egy feszültségosztód.
Itt van, miért valós számokkal, mert itt válik érdekessé.
A 2 ohmos szabály
A lakossági/könnyű kereskedelmi SPD-kre vonatkozó UL 1449 túlfeszültség-teszt szabvány 2 ohm forrásimpedanciát ír elő. Ez nem önkényes – a tényleges lakossági betáplálási impedanciák mérésein alapul. Amikor egy SPD-t tesztelsz, azt szimulálod, hogy mi történik, amikor egy 6000 V-os nyitott áramköri túlfeszültség (képzelj el egy közeli villámcsapást) egy 2 Ω-os vonalimpedanciával rendelkező rendszert ér, amely akár 3000 A rövidzárlati túlfeszültség-áramot is képes leadni.
Figyeld meg, mi történik:
Túlfeszültség érkezik. A MOV feszültség-áram jelleggörbéje azt jelenti, hogy amint a feszültség meghaladja a névleges szorítófeszültségét (mondjuk 775 V egy 275 V-os MOV esetében), elkezd erősen vezetni. A dinamikus ellenállása vezetés közben 1 Ω alá eshet. A túlfeszültség-áram áramlani akar, de először át kell nyomnia azt a 2 Ω vonalimpedanciát.

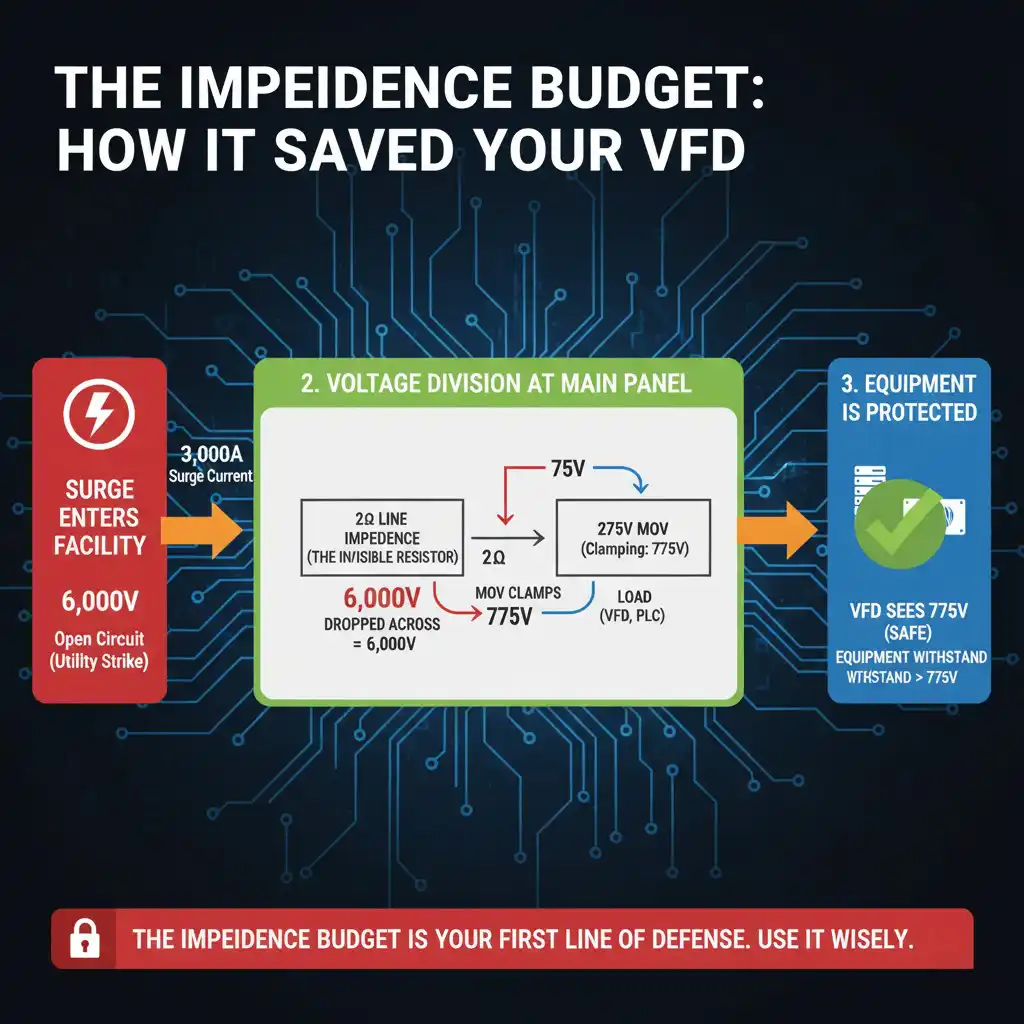

Feszültségosztó képlet: V_terhelés = V_túlfeszültség × (Z_MOV / (Z_vonal + Z_MOV))
3000 A-es túlfeszültséggel és a 2 Ω-os vonalimpedanciánkkal:
Feszültségesés a vonalimpedancián: 3000 A × 2 Ω = 6000 V
Feszültség a MOV/terhelés csomópontban: V_túlfeszültség – 6000 V
Várj. Ha 6000 V-os túlfeszültséggel kezdtünk, és 6000 V-ot ejtünk a vonalimpedancián, mi marad a terhelésen?
Szinte semmi. A MOV lefogja azt a kevés feszültséget, ami megjelenik, jellemzően körülbelül 775 V-ra ennél a névleges értéknél. A berendezésed, ha megfelelően van méretezve a túlfeszültség-állóságra (jellemzően 1500 V-2500 V ipari berendezéseknél), könnyen túléli.
A láthatatlan ellenállás éppen elnyelt 6000 V-ot, így a MOV-nak csak 775 V-tal kellett foglalkoznia.
Ezért működik a párhuzamos konfiguráció. A MOV nem azzal védi, hogy “ugyanazt a feszültséget tartja fenn” – hanem azzal, hogy feszültségosztót hoz létre a vonalimpedanciával. A vonalimpedancia nem egy megoldandó probléma. Ez a megoldás.
Miért teszik tönkre a ‘helyesen telepített’ SPD-k mégis a berendezéseket
Tehát ha a láthatatlan ellenállás mindent működtet, miért hibásodnak meg az SPD-k? Miért sült meg mégis az a 15 000 dolláros frekvenciaváltó?
Mert a láthatatlan ellenállásnak elég nagynak kell lennie, a megfelelő helyen kell lennie, és egy olyan MOV-val kell párosulnia, amely valójában még működik. Ha ezek közül bármelyik hiányzik, a “védelem” csak elméleti.
1. ok: Nincs elég vonalimpedanciád
Az impedancia költségvetésnek nevezem a túlfeszültség forrása és a terhelésed közötti teljes soros impedanciát. Ha túl kevés, a feszültségosztás nem működik. A MOV túlterhelődik, és a terhelés ki van téve.
Ez három forgatókönyvben fordul elő:
A. forgatókönyv: Túl közel a transzformátorhoz
Ha a létesítményed 50 lábnyira van a közműoszlop transzformátorától, a vonalimpedanciád csak 0,5 Ω lehet. Amikor az a 3000 A-es túlfeszültség lecsap, csak 1500 V-ot ejtesz a vonalimpedancián. Ha a túlfeszültség 6000 V-nál kezdődött, akkor 4500 V jelenik meg a MOV-odon. Egy 275 V-os MOV, amely 775 V-on fogja le, nem tudja kezelni – 3725 V-tal többet próbál elnyelni, mint amire tervezték. Vezetni fog, keményen, de a szorítófeszültség sokkal magasabb lesz, mint a névleges, és a berendezésed nem biztos, hogy túléli.
B. forgatókönyv: Nagyon merev forrás
A nagy kereskedelmi épületek, amelyek több transzformátorral rendelkeznek, vagy a helyszíni generátorokkal rendelkező létesítmények gyakran 0,3 Ω alatti forrásimpedanciával rendelkeznek. Feszültségstabilitás? Kiváló. Motorindítás? Sima. Túlfeszültség-védelem? Szörnyű. A feszültségosztás alig történik meg.
C. forgatókönyv: A betáplálási SPD a fő megszakító rossz oldalán van
Ha egy SPD-t a fő megszakító vonali oldalára szerelsz (amit néhány villanyszerelő megtesz, azt gondolva, hogy “mindent” védenek), akkor elveszíted a megszakító érintkezési ellenállását és a csatlakozási impedanciát az impedancia költségvetésedből. Ez 0,3-0,5 Ω védelembe kerülhet – ami elég ahhoz, hogy számítson.
Pro-Tipp #1:
A védelem csak annyira jó, mint a vonalimpedanciád. Ha 100 lábon belül vagy a transzformátortól, vagy nagyon merev forrásod van (több mint 10 000 A rendelkezésre álló rövidzárlati áram), egyetlen MOV a betáplálási ponton nem lesz elég. Koordinált, többrétegű védelemre van szükséged.
2. ok: Az SPD túl messze van attól, amit védesz
Itt jön a megérzés ellen ható rész: a forrástól való távolság növeli az impedancia költségvetésedet (jó a feszültségosztáshoz), de az SPD-től a terhelésig való távolság csökkenti a védelmedet (rossz a terhelésnek).
Ha a betáplálási SPD-d 200 lábnyi csőben van a kritikus berendezésedtől, akkor a terhelés és az SPD között is van vonalimpedancia. Ez az impedancia a védelmi pont után van. Az SPD lefogja a feszültséget a panelen, mondjuk 800 V-ra. De a túlfeszültség-áramnak még mindig át kell nyomnia 200 lábnyi vezetéket, hogy elérje a frekvenciaváltódat, és ennek a vezetéknek van impedanciája.
Számoljuk ki:
200 lábnyi 3/0 AWG réz acélcsőben ≈ 0,05 Ω ellenállás + 0,1 Ω induktív reaktancia (túlfeszültség frekvenciákon) ≈ 0,15 Ω
Túlfeszültség-áram: 1000 A (a betáplálási védelem 3000 A-ről csökkentette)
További feszültségnövekedés a terhelésen: 1000 A × 0,15 Ω = 150 V
Feszültség a frekvenciaváltón: 800 V + 150 V = 950 V
Ha a frekvenciaváltód 800 V-os túlfeszültség-állóságra van méretezve, akkor túllépted. Az a 200 láb éppen 150 V védtelen kitettséget adott hozzá – több mint elég ahhoz, hogy károsítsa az érzékeny elektronikát.
Ezért használnak az ipari létesítmények többrétegű védelmet: betáplálási SPD (1. típus az IEC 61643-11 szerint), alpanel SPD (2. típus) és terhelési oldali SPD (3. típus). Minden rétegnek a vonalimpedancia dolgozik a javára, és minimalizálod a védtelen impedanciát az SPD és a terhelés között.
Pro-Tipp #2:
Számolj, mielőtt telepítesz. Használd a feszültségosztó képletet a vonalimpedanciával, hogy megjósolja a tényleges szorítófeszültséget a terhelésen, ne csak az SPD-n. Ha a távolság jelentős, további védelemre van szükséged közelebb a terheléshez.
3. ok: A MOV-od elhasználódott (és nem tudsz róla)
A MOV-ok nem tartanak örökké. Minden túlfeszültség-esemény, még a kicsik is, mikroszkopikus károkat okoz a cink-oxid szemcsehatárokon belül az eszközben. Idővel a szorítófeszültség megnő. Az a 275 V-os MOV, amelyet hét évvel ezelőtt telepítettél, most 1200 V-on foghatja le a feszültséget 775 V helyett.
A meghibásodási mód így néz ki:
A kis túlfeszültség-események évei fokozatosan lerontják a MOV-ot
A szorítófeszültség lassan növekszik (nem veszed észre, mert nem teszteled)
Egy nap egy nagy túlfeszültség lecsap
A kopott MOV 1500 V-on fogja le a feszültséget 775 V helyett
Az 1200 V-os feszültségtűrésre tervezett berendezése megsérül.
Ellenőrzi a MOV-ot – jónak tűnik, nincs látható sérülés, a biztosíték nem égett ki.
Végül egy súlyosan leromlott MOV rövidzárlatosan meghibásodik. Ez valójában a tervezett meghibásodási mód – jobb, ha rövidzárlattal hibásodik meg és kiégeti a biztosítékot, mint ha szakadással hibásodik meg és nem nyújt védelmet. De ha a biztosíték nincs megfelelően koordinálva, egy rövidzárlatos MOV az élettartama végén elegendő áramot vehet fel ahhoz, hogy túlmelegítse a csatlakozásokat, vagy akár tüzet is okozhat.
Azok az “élettartam garanciás” teljes házas SPD-k? A kisbetűs rész általában azt mondja, hogy a MOV áldozati alkatrész, és 2-3 évente ellenőrizni kell nagy túlfeszültségű környezetben (Florida, hegyvidéki régiók, ipari létesítmények közelében). Ezt senki sem teszi meg.
Pro-Tipp:
Ne bízzon egy 10 éves MOV-ban. Az energiaelnyelés idővel rontja a szorítófeszültséget – az a 275 V-os MOV most 400 V-on vagy annál magasabban szoríthat. Cserélje ki az SPD-ket 5-7 évente zord környezetben, máshol legfeljebb 10 évente.
Az impedancia költségvetés: A valós védelem kiszámítása
Elég a teóriából. Számítsuk ki, hogy az SPD-je valóban megvédi-e a berendezését.
1. lépés: Becsülje meg a vonali impedanciát
Meg kell becsülnie a teljes soros impedanciát a túlfeszültség behatolási pontjától (általában a szervizbejárat) az SPD helyéig. Ez magában foglalja:
- Közművi forrás impedancia (transzformátor + szervizvezeték)
- Szervizbejárati vezetékek
- Főmegszakító/leválasztó érintkezési ellenállása
- Gyűjtősín impedancia
- Betápláló vezetékek ahhoz a panelhez, ahol az SPD található
Tipikus értékek a konzervatív tervezéshez:
| Telepítés típusa | Tipikus vonali impedancia | Rövidzárlati áram |
|---|---|---|
| Lakossági, közel a transzformátorhoz (<100 láb) | 0,5 – 1,0 Ω | 12 000 – 24 000 A |
| Lakossági, standard távolság | 1,5 – 2,5 Ω | 4 800 – 8 000 A |
| Könnyű kereskedelmi, 208/120V | 0,3 – 0,8 Ω | 15 000 – 40 000 A |
| Ipari, 480V, közepes forrás | 0,1 – 0,3 Ω | 40 000 – 120 000 A |
| Ipari, 480V, nagyon merev forrás | 0,05 – 0,15 Ω | 80 000 – 200 000 A |
Ha nagyobb pontosságra van szüksége, mérje meg a rövidzárlati áramot a paneljén (speciális berendezést igényel), majd számítsa ki:
Z_line = V_nominal / I_SC
Például: 240 V névleges, 10 000 A rövidzárlati áram → Z_line = 240 V / 10 000 A = 0,024 Ω
Várjunk csak, ez sokkal kevesebb, mint a korábban említett 2 Ω-os lakossági érték! Miért van ez?
Különböző időskálák. Ez a rövidzárlati áram a 60 Hz-es állandósult állapotú hibaáram, ahol csak az ellenállás és a 60 Hz-es induktív reaktancia számít. Az 1-8 mikroszekundumos felfutási idővel rendelkező túlfeszültségek esetén a tényleges impedancia sokkal nagyobb a következők miatt:
- Magasabb frekvenciájú induktív reaktancia (XL = 2πfL, és az f valójában MHz tartományban van a mikroszekundumos túlfeszültségek esetén)
- Bőrhatás a vezetőkben
- Elosztott kapacitás és induktivitás a vezetékekben
A különbség 50-100x lehet. Ezért lesz a 0,024 Ω 60 Hz-en 2 Ω a túlfeszültség frekvenciákon.
Tervezési célokra használja a fenti táblázatot. A szabványügyi bizottságok már figyelembe vették a frekvenciahatásokat.
2. lépés: Számítsa ki a feszültségosztást túlfeszültség alatt
A standard túlfeszültség teszt 6 kV nyitott áramkör, elegendő forrásimpedanciával ahhoz, hogy 3000 A-t szállítson rövidzárlatba. Ez a 2 ohmos szabály – 6 kV / 3 kA = 2 Ω.
A terhelésen lévő feszültséget a vonali impedancia és a MOV dinamikus ellenállása közötti feszültségosztó határozza meg vezetés közben:
V_load ≈ V_clamp_MOV + (I_surge × Z_remaining)
Hol:
- V_clamp_MOV = MOV szorítófeszültség az adatlapból (általában a névleges feszültség 2,5-3x-ese)
- I_surge = túlfeszültség áram (a teljes impedancia korlátozza)
- Z_remaining = bármilyen impedancia az SPD és a terhelés között
Kidolgozott példa 1: Lakossági, standard telepítés
Rendszer: 240V egyfázisú
Vonali impedancia: 2,0 Ω (standard lakossági a UL 1449 tesztfeltételek szerint)
MOV névleges értéke: 275V (szorítófeszültség: tipikusan 775V)
Túlfeszültség: 6 kV nyitott áramkör
SPD helye: Főpanel
Terhelés helye: 50 láb távolságra az alpanelben
Túlfeszültség áram: I = V_surge / (Z_line + Z_MOV_dynamic)
Feltételezve, hogy a MOV dinamikus ellenállása ≈ 1 Ω erős vezetés közben:
I = 6 000 V / (2 Ω + 1 Ω) = 2 000 A
Feszültség a főpanelen (az SPD-nél): V_clamp = 775 V (MOV adatlap értéke)
Feszültségesés a főpaneltől az alpanelig:
50 láb 3/0 AWG réz: ~0,08 Ω (beleértve a túlfeszültség frekvenciahatásait)
További feszültségnövekedés: 2 000 A × 0,08 Ω = 160 V
Feszültség az alpanel terhelésénél: 775 V + 160 V = 935 V
Következtetés: Ha a berendezése 1200 V-os túlfeszültség-állóságra van méretezve (ami jellemző a minőségi ipari elektronikára), akkor kényelmes tartalékkal védve van. Ha csak 800 V-ra van méretezve (olcsóbb berendezés), akkor további SPD-re van szüksége az alelosztónál.
Kidolgozott példa 2: Ipari, merev forrás
Rendszer: 480V háromfázisú
Vonalimpedancia: 0,15Ω (nagyon közel a nagy transzformátorhoz)
MOV névleges értéke: 510V (szorítófeszültség: tipikusan 1400V)
Túlfeszültség: 6kV, szabványos teszt
SPD helye: Főkapcsoló berendezés
Terhelés helye: Kritikus VFD 300 láb távolságra
Túláram merev forrással: I = 6000V / (0,15Ω + 1Ω) = 5217A
Feszültség a főkapcsoló berendezésnél: V_clamp = 1400V (de a MOV-nak gondot okozhat a nagy áram, és magasabbra szoríthat, mondjuk 1800V-ra a telítési hatások miatt)
Feszültségesés a VFD-hez:
300 láb 250 kcmil réz: ~0,15Ω
További feszültség: 5217A × 0,15Ω = 782V
Feszültség a VFD-nél: 1800V + 782V = 2582V
Következtetés: Ez probléma. Az impedancia költségvetés nem elegendő. Rétegzett védelemre van szüksége:
- Szolgáltatói bemeneti SPD az első ütés elviselésére
- Hagyja, hogy a vonalimpedancia felépüljön a távolság függvényében (most ez a barátja)
- Adjon hozzá egy második SPD-t a VFD alelosztójánál (most 0,15Ω dolgozik Önnek a rétegek között)
Kétrétegű védelemmel a matek megváltozik:
Az 1. réteg 1800 V-ra szorít a szolgáltatói bejáratnál
300 láb impedanciát ad hozzá → csökkentett túláram éri el a 2. réteget
A 2. réteg SPD a VFD helyén 800 V-ra szorít
A VFD 800 V-ot lát (biztonságos)
3. lépés: Ellenőrizze a berendezés állóképességét
Ellenőrizze a berendezés túlfeszültség-állósági feszültségértékét:
- Ipari VFD-k: jellemzően 2500-4000V a NEMA MG1 / IEC 61800-5-1 szerint
- PLC-k és ipari vezérlők: jellemzően 1500-2500V
- Fogyasztói elektronika: 600-1000V
- Irodai IT berendezések: 800-1200V
- Motorok (tekercsszigetelés): 3000-5000V
Biztonsági tartalékra van szüksége: törekedjen arra, hogy a terhelésnél számított túlfeszültség ≤70%-a legyen a berendezés állóképességének.
Ha a számítása ezt meghaladja, szüksége van:
- További SPD közelebb a terheléshez (kedvezőbb impedanciát ad hozzá)
- Nagyobb energiájú SPD a szolgáltatói bejáratnál (jobb szorítás)
- Koordináció az SPD-k között (1. típus + 2. típus + 3. típus kaszkád)
Pro-Tipp: A legjobb túlfeszültség-védelem az impedanciát fegyverként használja, nem akadályként. Helyezze el az SPD-ket úgy, hogy vonalimpedancia halmozódjon fel közöttük – minden 100 láb távolság védelmet nyújt a downstream eszköz számára.
A láthatatlan ellenállás fegyverként való használata: Koordinált védelmi stratégia
A legtöbb mérnök a túlfeszültség-védelemre megoldandó problémaként gondol: “Hogyan akadályozzam meg, hogy a túlfeszültségek elérjék a berendezésemet?” Ez védekező gondolkodás, és egyetlen meghibásodási pontot eredményező tervezésekhez vezet.
Jobb kérdés: “Hogyan használhatom a telepítésemben lévő vonalimpedanciát a túlfeszültség-energia elosztására több védelmi eszköz között, amelyek mindegyike az optimális működési tartományában dolgozik?”
Most fegyverként használja a láthatatlan ellenállást.
1. réteg: Szolgáltatói bemeneti védelem (Hagyja, hogy az impedancia ÖNÉRT dolgozzon)
Szereljen be egy nagy energiájú 1. típusú SPD-t a szolgáltatói bejáratnál vagy a főelosztó panelen. Ennek az eszköznek kezelnie kell a kezdeti túlfeszültség-energiát – potenciálisan 10-20 kJ módonként –, mert a teljes túlfeszültséget látja, mielőtt bármilyen érdemi vonalimpedancia csillapítaná azt.
Főbb specifikációk az 1. réteghez:
- Feszültségérték: 275V 208/240V-os rendszerekhez, 510V 480V-os rendszerekhez
- Energiaérték: ≥10 kJ módonként (L-N, L-G, N-G)
- Maximális kisülési áram (Imax): ≥40 kA módonként
- Válaszidő: <1 nanoszekundum (a MOV-ok ezt eredendően elérik)
- Konfiguráció: Minden mód védett (L-N, L-G, N-G egyfázisúhoz; minden kombináció háromfázisúhoz)
A szolgáltatói bemeneti SPD két dolgot csinál:
- Kezelhető szintre szorítja a túlfeszültséget (mondjuk 1500V)
- Lehetőséget ad a vonalimpedanciának a szolgáltatói bejárat és a downstream terhelések között a munkára
Gondoljon rá úgy, mint az első ütés elviselésére, hogy a downstream eszközök csökkentett fenyegetéssel nézzenek szembe. A túlfeszültség elhagyja a szolgáltatói bemeneti SPD-t a terhelések felé, de most 100, 200, 300 lábnyi csövön halad át. Ez a vezetékezési impedancia felhalmozódik, feszültséget ejt, a védelem munkáját végzi anélkül, hogy Ön akár gondolna is rá.
2. réteg: Terhelésoldali védelem (Minimalizálja a fennmaradó kitettséget)
Szereljen be közepes energiájú 2. típusú SPD-ket az alelosztóknál vagy elosztási pontokon közelebb az érzékeny terhelésekhez. Ezek az eszközök egy előre csillapított túlfeszültséget látnak (köszönhetően az 1. rétegnek + vonalimpedanciának), és egy második szorítóréteget biztosítanak.
Főbb specifikációk a 2. réteghez:
- Feszültségérték: Ugyanaz, mint az 1. réteg (275V vagy 510V)
- Energiaérték: 5-10 kJ módonként (kevesebb, mint az 1. réteg, mert a túlfeszültség előre csillapított)
- Maximális kisülési áram: 20-40 kA módonként
- Telepítés: Az érzékeny berendezéseket tápláló alelosztóknál (VFD-k, PLC-k, vezérlőrendszerek)
A varázslat itt a koordináció. Az 1. réteg 1500 V-ra szorít. Aztán 150 lábnyi vezetékezési impedancia további 300 V-ot ejt (feltételezve a csökkentett túláramot az 1. réteg után). A 2. réteg SPD 1200 V-ot lát, és 800 V-ra szorít. A berendezése, amely 1500 V-ra van méretezve, 800 V-ot lát kényelmes tartalékkal.
A VIOX koordinált SPD megoldásokat kínál, amelyeket kifejezetten ipari környezetben történő rétegzett védelemre terveztek – 1. és 2. típusú eszközök illesztett szorítófeszültségekkel a megfelelő kaszkád működés biztosítása érdekében SPD-től SPD-ig terjedő terhelés nélkül.
3. réteg (opcionális): Használati ponti védelem
Rendkívül érzékeny vagy drága berendezésekhez (CNC vezérlők, robotrendszerek, orvosi eszközök), adjon hozzá egy végső 3. típusú SPD-t közvetlenül a berendezés házánál. Ezek alacsony energiájú eszközök (1-3 kJ) nagyon szűk szorítófeszültségekkel.
Mire egy túlfeszültség eléri a 3. réteget, az 1. és 2. réteg, valamint az összes felhalmozódott vonalimpedancia kezelhető mértékűre csökkentette. A 3. réteg csak a maradékot tisztítja meg.
Biztosíték-koordináció: Amikor a MOV-ok meghibásodnak (mert meg fognak)
A MOV-ok elhasználódnak. Amikor meghibásodnak, jellemzően rövidzárlatba mennek. Ez a tervezés része – jobb egy biztosítékot kiégetni, mint a berendezést védelem nélkül hagyni –, de ez azt jelenti, hogy megfelelően méretezett biztosítékokra van szükség.
A gyors és a biztosított: A túlfeszültség gyors (1-2 mikroszekundumos felfutási idő), de a biztosíték lassú (milliszekundumok a nyitáshoz). A biztosíték nem véd a túlfeszültség ellen – a meghibásodott MOV ellen véd, amely folyamatos hálózati frekvenciájú áramot vesz fel és túlmelegszik.
Biztosíték kiválasztási kritériumok:
- Gyors vagy félkésleltetett biztosíték (a legjobb koordinációhoz J vagy RK1 osztály)
- A maximális folyamatos MOV szivárgási áramra méretezve (jellemzően <1 mA, de ellenőrizze az adatlapot)
- I²t érték alacsonyabb, mint a MOV maximális rövidzárlati ellenállása (így a biztosíték kinyílik, mielőtt a MOV felrobban)
- 275V-os MOV-hoz: jellemzően 10-15A-es biztosíték
- 510V-os MOV-hoz: jellemzően 15-20A-es biztosíték
A biztosíték a cserét is egyszerűsíti. Amikor egy MOV évekig tartó használat után rövidzárlatba megy, a biztosíték kiég, egyértelmű hibajelzést kap (halott SPD állapotjelző lámpa), és kicseréli a modult. A biztosíték nélkül egy meghibásodott MOV csak ott ülhet, vezethet, lassan sülhet, amíg valami lángra nem lobban.
Ellenőrzési ütemterv:
- 6 havonta: Szemrevételezéses ellenőrzés fizikai sérülések vagy termikus elszíneződés szempontjából
- 2 évente: Szivárgási áram teszt (1 mA alatt kell lennie; ha >5 mA, cserélje ki a MOV-ot)
- 5-7 évente: Megelőző csere magas túlfeszültségű környezetben (tengerparti, hegyvidéki, ipari létesítmények közelében)
- Közvetlen villámcsapás után: Cserélje ki az érintett SPD-ket, még akkor is, ha “jól néznek ki”
A védelem, amit nem láttál, az a védelem volt, amire szükséged volt
Az a $15 000 VFD nem azért hibásodott meg, mert a MOV hibás volt. Azért hibásodott meg, mert senki sem számolt a Láthatatlan Ellenállással – azzal a vonali impedanciával, amely meghatározza, hogy a túlfeszültség-védelme egyáltalán működik-e, vagy csak ott ül és jól néz ki, miközben a berendezése megsül.
A párhuzamos áramkör paradoxonja valójában nem paradoxon. Ez csak hiányos. Az áramköri rajzok, amelyek a MOV-okat egyszerűen párhuzamosan mutatják a terhelésekkel, hazudnak a kihagyással. Kihagyják azt a soros impedanciát, amely az egész védelmi sémát működteti.
Most már tudod:
- Az impedancia költségvetése határozza meg a védelem hatékonyságát (minél több, annál jobb, egy bizonyos pontig)
- Az SPD-től a terhelésig mért távolság számít (minden egyes vezetékhossz hozzáad védtelen impedanciát)
- A rétegzett védelem offenzíven használja a vonali impedanciát (szolgáltatói bemenet + alpanel + terhelésoldal)
- A MOV-ok elhasználódnak (rendszeresen ellenőrizze, proaktívan cserélje)
A legjobb rész? Az a “tökéletlen” vezetékezés, amit eddig átkoztál – a hosszú futások, a többszörös csatlakozási pontok, a feszültségesés, amit mindig minimalizálni próbálsz? A túlfeszültség-védelem szempontjából ezek funkciók, nem hibák. A Láthatatlan Ellenállás minden egyes alkalommal az Ön számára dolgozik.
Csak győződjön meg róla, hogy elég nagy, a megfelelő helyen van, és olyan MOV-okkal van párosítva, amelyek még mindig működnek.
Szeretné kiszámítani létesítménye impedancia költségvetését, és olyan összehangolt védelmet telepíteni, amely ténylegesen működik? A VIOX műszaki csapata segíthet Önnek egy rétegzett SPD stratégia megtervezésében, amely az Ön tényleges forrásimpedanciáján, terhelési helyein és berendezéseinek ellenállási értékein alapul. [Vegye fel velünk a kapcsolatot egy ingyenes túlfeszültség-védelmi felmérésért →]
És legközelebb, amikor valaki megkérdezi, hogy egy párhuzamosan kapcsolt MOV hogyan védheti meg a terhelést?
Csak mosolyogjon, és mondja: “Azt a komponenst nem látja, ami mindent megváltoztat.”
Hivatkozott szabványok és források
- UL 1449: Túlfeszültség-védelmi eszközök szabványa (negyedik kiadás, aktuális)
- IEC 61643-11: Kisfeszültségű túlfeszültség-védelmi eszközök – 11. rész: Kisfeszültségű energiaellátó rendszerekhez csatlakoztatott túlfeszültség-védelmi eszközök (2024-es felülvizsgálat)
- IEEE C62.41: IEEE ajánlott gyakorlat a túlfeszültségekre kisfeszültségű AC áramkörökben
- NEMA MG 1: Motorok és generátorok (túlfeszültség-ellenállási specifikációk)
- IEC 61800-5-1: Állítható fordulatszámú elektromos hajtásrendszerek – 5-1. rész: Biztonsági követelmények
Aktualitási nyilatkozat:
Minden termékspecifikáció, szabvány és műszaki számítás 2025 novemberében érvényes.
