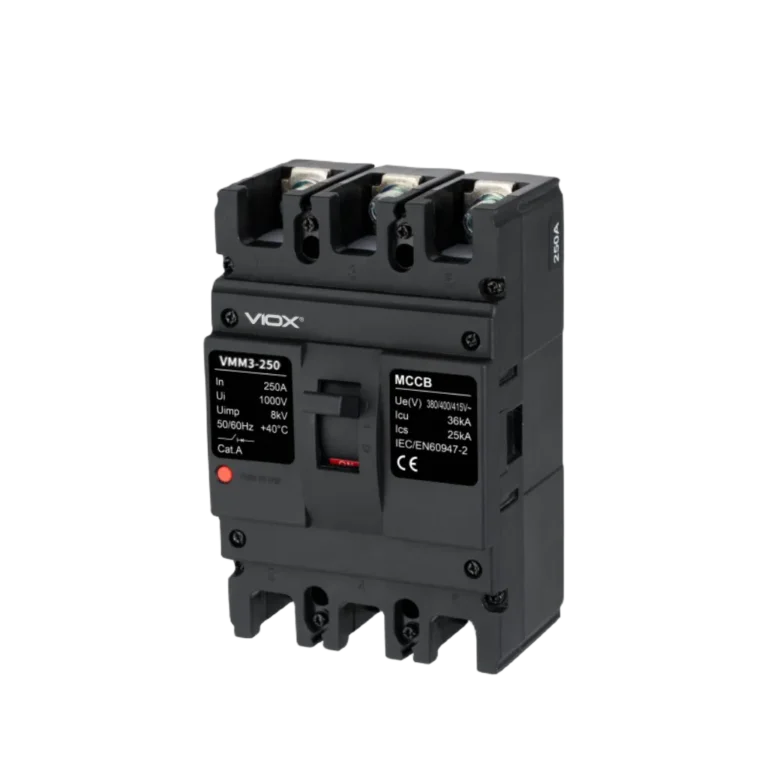

VIOX VMM3-250 3P 250A AC400V/690V öntött tokos megszakító (MCCB)

Öntött tokos megszakító (MCCB) gyártója

A VIOX Electric a öntött tokos megszakítók (MCCB-k) gyártására specializálódott, amelyek elengedhetetlenek az elektromos áramkörök túláram és rövidzárlat elleni védelméhez. Több mint egy évtizedes tapasztalattal a VIOX Electric elkötelezett az innovatív, kiváló minőségű elektromos megoldások szállítása iránt különböző ágazatok, többek között lakossági, kereskedelmi és ipari alkalmazások számára.

Tanúsította

VIOX öntött tokos megszakító (MCCB)

vom6dc-320 megszakító

VOM6DC-320

VOM6DC-400 kismegszakító

VOM6DC-400

Rövid önjelölés: Miért válassza a VIOX Electricet?

A VIOX Electric ISO 9001:2025 tanúsítvánnyal rendelkező létesítményeket üzemeltet, ahol minden megszakító (MCCB) szigorú minőségellenőrzésen esik át, beleértve a nagyfeszültségű ívvizsgálatot és a 15 000 műveletet meghaladó mechanikai tartóssági ciklusokat.

gyűjtősín 800_400
  • Iparági vezető tesztelésMinden VIOX megszakító szigorú 100% tesztelésen esik át a nemzetközi biztonsági szabványok szerint.
  • Kiváló minőségű anyagok: A prémium minőségű alkatrészek hosszabb élettartamot és megbízható teljesítményt biztosítanak.
  • Mérnöki innovációK+F csapatunk folyamatosan fejleszti az MCCB technológiát a jobb védelem érdekében.
  • Globális tanúsításIEC, CE, UL, CCC, CB, TUV és SAA tanúsítványok a teljes MCCB-kínálatunkra
  • Átfogó támogatás: A kiválasztási tanácsadástól a telepítési képzésig és az értékesítés utáni szolgáltatásig

VIOX MCCB körvonal méretei és szerelési méretei

Átfogó MCCB A méretezési portfólió úgy lett kialakítva, hogy gyakorlatilag minden elektromos szerelési igényt kielégítsen az iparágakban. VIOX Electric részletes MCCB Vázlatméretek és szerelési specifikációk a precíz paneltervezéshez és telepítési tervhez.

VOM6DC-250_2P

VOM6DC-250 2P

VOM6DC-320_2P Méret

VOM6DC-320 2P

VOM6DC-320U/3P, VOM6AC-320/3P méretek

VOM6DC-320U/3P|320/3P

VOM6DC-400U, 630U, 800U_2P méretek

VOM6DC-400U|630U|800U-2P

VOM6AC-400_3P Méret

VOM6AC-400-3P

VOM6AC-630,800_3P méret

VOM6AC-630|800/3P

VIOX MCCB műszaki teljesítmény

Specifikáció VOM6DC-250 VOM6DC-320 VOM6DC-400 VOM6DC-630 VOM6DC-800
Keret VOM6DC-250 VOM6DC-320 VOM6DC-400 VOM6DC-630 VOM6DC-800
Pole 2 2/3 2 2 2
Névleges feszültség Ue (V) DC500 DC1000/DC1500 DC1500 DC1500 DC1500
Névleges szigetelési feszültség Ui(V) DC1600 DC1600 DC1600 DC1600 DC1600
Névleges lökésállósági feszültség Uimp (kV) 12 12 12 12 12
Névleges áram (A) 100/125/140/160/180/200/225/250 63/80/100/125/140/160/180/200/225/250/280/315/320 250/280/315/320/350/400 450/500/630 700/800
Végső rövidzárlati megszakítóképesség Icu (kA) 20 20 20 20 20
Rövidzárlati megszakítóképesség (Ics) (kA) 20 20 20 20 20
Csatlakozási mód Felső bejövő vonal és alulról kimenő vonal, alsó bejövő vonal és felülről kimenő vonal
Felhasználási kategória A A A A A
Ív távolság (mm) >100 >100 >100 >100 >100
Izolációs funkció Igen Igen Igen Igen Igen
Környezeti hőmérséklet -35℃~+70℃ -35℃~+70℃ -35℃~+70℃ -35℃~+70℃ -35℃~+70℃
Mechanikai élettartam 15000 15000 5000 5000 5000
Elektromos élet 3000 2000/1500 1000 1000 1000
Standard IEC/EN 60947-2, GB/T 14048.2 szabvány
Tartozékok Munkaáramú kioldó, segédérintkező, riasztóérintkező, kézi működtető, motoros működtető
Tanúsítvány CCC, CB, CE, TÜV, SAA
Méret (H × Sz × M) mm 165 × 78 × 113 200 × 80 × 135 (2P) / 200 × 114 × 135 (3P) 270×125×169 270×125×169 270×125×169
Specifikáció VOM6AC-320 VOM6AC-400 VOM6AC-630 VOM6AC-800
Keret VOM6AC-320 VOM6AC-400 VOM6AC-630 VOM6AC-800
Pole 3 3 3 3
Névleges feszültség Ue (V) AC800/AC1140 AC800/AC1140 AC800/AC1140 AC800/AC1140
Névleges szigetelési feszültség Ui(V) AC1250 AC1250 AC1250 AC1250
Névleges lökésállósági feszültség Uimp (kV) 12 12 12 12
Névleges áram (A) 63/80/100/125/140/160/180/200/225/250/280/315/320 250/280/315/320/350/400 450/500/630 700/800
Végső rövidzárlati megszakítóképesség Icu (kA) M: 36,5, M: 50 M: 36,5, M: 50 M: 36,5, M: 50 M: 36,5, M: 50
Rövidzárlati megszakítóképesség (Ics) (kA) M: 36,5, M: 50 M: 36,5, M: 50 M: 36,5, M: 50 M: 36,5, M: 50
Felhasználási kategória A A A A
Ív távolság (mm) >100 >100 >100 >100
Izolációs funkció Igen Igen Igen Igen
Környezeti hőmérséklet -35℃~+70℃ -35℃~+70℃ -35℃~+70℃ -35℃~+70℃
Mechanikai élettartam 15000 15000 5000 5000
Elektromos élet 2000/1500 1500 1000 1000
Standard IEC/EN 60947-2, GB/T 14048.2 szabvány
Tanúsítvány CCC, CB, CE
Méret (H × Sz × M) mm 200 × 114 × 135 262×154×148 270×183×169 270×183×169

VIOX MCCB MŰHELY

Get Your MCCB minta

Mintákat biztosítunk, Önnek csak el kell mondania, mire van szüksége

Több, mint egy kismegszakító gyártó

A VIOX-nál túlmutatunk a öntött tokos megszakítók (MCCB-k) gyártásán, és hozzáadott értékű szolgáltatásokat kínálunk, amelyek az Ön projektjeinek igényeihez igazodnak. A kiválóság iránti elkötelezettségünk biztosítja, hogy minden ügyfél személyre szabott figyelmet, szakértői útmutatást és zökkenőmentes támogatást kapjon a velünk való együttműködés során.

Szolgáltatás Konzultáció

Szolgáltatás Konzultáció

Akár egyszerű, akár összetett kismegszakítókkal (MCB) kapcsolatos igényei vannak, csapatunk szakértői tanácsokkal és műszaki konzultációval áll rendelkezésére. Összetettebb projektekhez mélyreható mérnöki támogatást nyújtunk az optimális termékkiválasztás és alkalmazás biztosítása érdekében, garantálva az elektromos rendszerek biztonságát és hatékonyságát.

VIOX VMM3-250 3P 250A AC400V/690V öntött tokos megszakító (MCCB)

Termékajánlások

Nem biztos benne, hogy melyik megszakító illik a rendszeréhez? Szakembereink ingyenes, személyre szabott ajánlásokat adnak az Ön konkrét működési és környezeti követelményei alapján, biztosítva, hogy a tökéletesen illeszkedő kismegszakítót kapja elektromos védelmi igényeihez.

Logisztikai támogatás

Logisztikai támogatás

Ha nincs megbízható szállítmányozója, külön költség nélkül megszervezzük a szállítást a gyárunkból a projekt helyszínére. Logisztikai csapatunk biztosítja az időben történő és biztonságos szállítást, hogy projektje a tervezett ütemterv szerint haladjon, minimalizálva az állásidőt és a késedelmeket.

Telepítési támogatás

Segítségre van szüksége a telepítéshez? Műszaki csapatunk készséggel válaszol kérdéseire, vagy gyakorlati támogatást nyújt. Nagyobb projektek esetén akár mérnököt is küldhetünk a helyszínre segítségnyújtás céljából, biztosítva, hogy a megszakítói megfelelően legyenek telepítve és zökkenőmentesen működjenek az elektromos hálózatában.

Gyakran ismételt kérdések

Összegyűjtöttünk néhány gyakori kérdést ügyfeleinktől. Ha az Ön kérdése nem szerepel itt, ügyfélszolgálatunk mindig szívesen segít. Szívesen beszélgetünk Önnel.

Hogyan kérhetek árajánlatot az MCCB-re?

Árajánlatot kérhet kismegszakítónkra (MCCB) ügyfélszolgálatunktól. A nap 24 órájában, a hét minden napján elérhetőek vagyunk. Csak adja meg rendelése részleteit, például a típust, a keretméretet, a feszültségbesorolást és a mennyiséget. Végigvezetjük Önt a teljes rendelési folyamaton.

Mi a MOQ a megrendeléshez?

Alacsony MOQ vagy minimális rendelési mennyiséggel rendelkezünk. Akár egy darabot is rendelhet, és mi az Ön specifikációi szerint szállítunk.

Mennyi a rendelésem átfutási ideje?

Az MCCB standard feldolgozási ideje 7-10 munkanap. A szállítási idő a szállítás miatt akár 15 munkanappal is meghosszabbodhat. Egyedi vagy tömeges megrendelések esetén a megrendelés véglegesítése előtt megbeszélhetjük a feldolgozási időt.

Kaphatok mintát a megrendelés leadása előtt?

Igen, mintákat biztosítunk értékelésre és jóváhagyásra. A minták elkészítése általában 3-7 munkanapot vesz igénybe.

Készíthetsz egyedi MCCB-t?

Igen, kínálunk egyedi kismegszakítókat (MCCB). Tudassa velünk igényeit, és szakértő ügyfélszolgálati csapatunk végigkíséri Önt a tervezési folyamaton.

Mi a garancia az MCCB-re?

3 év garanciát vállalunk minden általunk gyártott megszakítóra. Ez biztosítja, hogy kiváló minőségű termékeket szállítsunk. Minden terméket alaposan tesztelünk a kiszállítás előtt.

Néhány információ az MCCB-ről

Mi az az MCCB?

A öntött tokos áramkör-megszakító (MCCB) egy olyan elektromos védőeszköz, amelyet az elektromos áramkörök túlterhelés vagy rövidzárlat okozta túláram okozta károk elleni védelmére használnak. Az MCCB védelmet nyújt az elektromos áramköröknek azáltal, hogy automatikusan kikapcsol, amikor veszélyes körülményeket érzékel.

A legfontosabb jellemzők:

  • HővédelemVédi a túlterhelés ellen
  • Mágneses védelemAzonnali védelmet nyújt rövidzárlat ellen
  • Állítható beállításokSok megszakító állítható kioldási beállításokkal rendelkezik.
  • Nagy törési kapacitásBiztonságosan megszakíthatja a nagy zárlati áramokat
  • Kézi működtetésKézzel működtethető a váltáshoz

MCCB vs. MCB vs. ACB

MCCB (öntött házas megszakító):

  • Áramerősség: 15A - 2500A
  • Feszültség: Akár 1000V AC/DC
  • Alkalmazások: Ipari és kereskedelmi
  • Jellemzők: Állítható kioldási beállítások, nagy megszakítóképesség

MCB (miniatűr áramkör-megszakító):

  • Áramerősség: 0,5 A - 125 A
  • Feszültség: Akár 400 V AC
  • Alkalmazások: Lakó- és könnyű kereskedelmi
  • Jellemzők: Fix utazási karakterisztikák, kompakt méret

ACB (légmegszakító):

    • Jelenlegi áram: 800A - 10000A
    • Feszültség: Akár 15kV
    • Alkalmazások: Nehézipari és energiaelosztási
    • Jellemzők: Kihúzható kialakítás, kifinomult védelmi funkciók

Hogyan működnek az MCCB-k?

Az MCCB-k két fő védelmi mechanizmussal működnek:

Hővédelem:

  • A bimetál szalag túlterhelés esetén felmelegszik
  • A szalag melegítés hatására meghajlik, ami beindítja a kioldó mechanizmust
  • Időzített védelmet nyújt túlterhelés esetén

Mágneses védelem:

  • Az elektromágneses tekercs nagy áramerősség esetén mágneses mezőt generál
  • A mágneses erő azonnali kioldást vált ki rövidzárlat esetén
  • Gyors védelmet nyújt a veszélyes zárlati áramok ellen

MCCB kiválasztási útmutató

A megfelelő MCCB kiválasztásakor vegye figyelembe a következő fő tényezőket:

Jelenlegi értékelésVálasszon olyan megszakítót, amelynek áramerőssége megegyezik az áramkör maximális terhelési áramával, vagy kissé meghaladja azt.

Feszültség besorolásGyőződjön meg arról, hogy az MCCB feszültségértéke eléri vagy meghaladja a rendszerfeszültséget (AC vagy DC).

Törési kapacitás: Válasszon megfelelő megszakítóképességet a telepítési ponton a maximális várható zárlati áram biztonságos megszakításához.

Utazási jellemzők: Válassza ki a megfelelő termikus és mágneses kioldási beállításokat a terhelés jellemzői és a védelmi követelmények alapján.

Pólusok számaVálasszon 1, 2, 3 vagy 4 pólusú konfigurációt az elektromos rendszer követelményei alapján.

Alkalmazási környezetVegye figyelembe a környezeti hőmérsékletet, a tengerszint feletti magasságot és a környezeti feltételeket, amelyek befolyásolhatják a teljesítményt.

Mindig konzultáljon szakképzett villanyszerelővel, hogy megbizonyosodjon arról, hogy a megszakító megfelel az Ön elektromos rendszerének követelményeinek és a helyi előírásoknak.

MCCB alkalmazások

Az MCCB-k széles körben alkalmazhatók különböző ágazatokban:

Ipari alkalmazások:

  • Motorvédelem és -vezérlés
  • Elosztópanelek és kapcsolóberendezések
  • Nehézgépek és berendezések védelme
  • Folyamatirányítási rendszerek

Kereskedelmi alkalmazások:

  • Irodaépületek és bevásárlóközpontok
  • Kórházak és oktatási intézmények

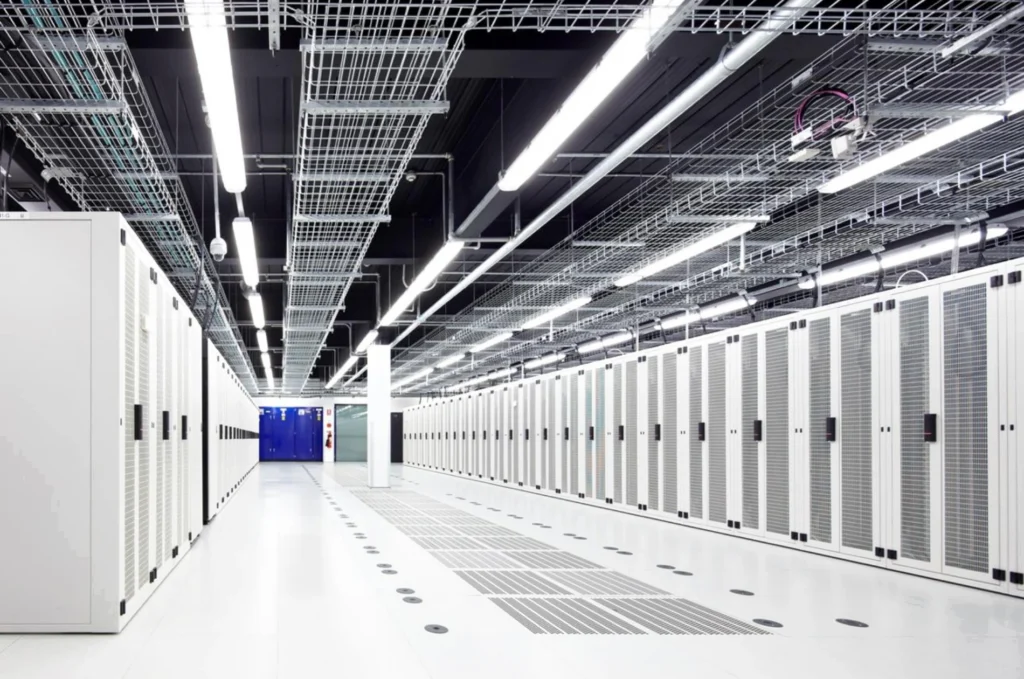

  • Adatközpontok és távközlés
  • HVAC rendszerek védelme

Megújuló energia:

  • Napenergia-termelő rendszerek
  • Szélerőművek
  • Energiatároló rendszerek
  • Elektromos járműtöltő infrastruktúra

Tengeri és offshore:

  • Hajó elektromos rendszerei
  • Tengeri platformok
  • kikötői létesítmények
  • Tengeri terminálok

MCCB karbantartási alapismeretek

Az MCCB-k optimális teljesítményének és hosszú élettartamának fenntartásához:

Rendszeres ellenőrzések:

  • Vizuális ellenőrzés sérülések, korrózió vagy laza csatlakozások szempontjából
  • Ellenőrizze a megfelelő rögzítést és a biztonságos telepítést
  • Ellenőrizze, hogy a névtábla adatai megfelelnek-e az alkalmazás követelményeinek

Működési tesztelés:

  • Kézi működtetésű mechanizmusok havi tesztelése
  • Ellenőrizze a kioldási funkciókat megfelelő tesztberendezésekkel
  • Ellenőrizze a segédérintkezőket és a riasztási funkciókat

Tisztítás és kenés:

  • Tartsa tisztán az MCCB-t, portól és törmeléktől mentesen
  • A mozgó alkatrészeket a gyártó ajánlásainak megfelelően kenje meg
  • Biztosítsa a megfelelő szellőzést a készülék körül

Szakmai karbantartás:

  • Ütemezze be az éves ellenőrzéseket képzett szakemberek által
  • Végezzen szigetelési ellenállás vizsgálatot
  • Kalibrálja az utazási beállításokat szükség szerint

A rendszeres karbantartás biztosítja a biztonságot, a megbízhatóságot és meghosszabbítja az MCCB berendezés élettartamát.

Yueqing: MCCB gyártóközpont

A kínai Zhejiang tartományban található Yueqing megyei szintű város a világ egyik legnagyobb elektromos védelmi eszközök, köztük a öntött tokos megszakítók (MCCB-k) gyártóközpontjaként ismert. A Wenzhou régióban található „Kína villamosenergia-fővárosa” néven ismert város kiterjedt elektromos alkatrészgyártói hálózatának és fejlett gyártási kapacitásának köszönhetően vált ismertté.

A város dominanciáját az MCCB-gyártásban a specializált gyárak nagy koncentrációja vezérli, mint például a VIOX Electric, amelyek kiváló minőségű elektromos védőeszközök gyártására összpontosítanak. Yueqing korszerű gyártóüzemekkel büszkélkedhet, automatizált gyártósorokkal és szigorú minőségellenőrzési intézkedésekkel. A főbb közlekedési csomópontokhoz, például a Wenzhoui, Ningbo-i és Sanghaji kikötőkhöz való közelsége hatékony globális disztribúciót biztosít. Ezenkívül az iparág nagy hangsúlyt fektet a kutatásra és fejlesztésre, testreszabott OEM/ODM megoldásokat kínálva, miközben betartja a nemzetközi szabványokat, mint például a CE, RoHS, CCC, CB, TUV és SAA tanúsítványokat.
