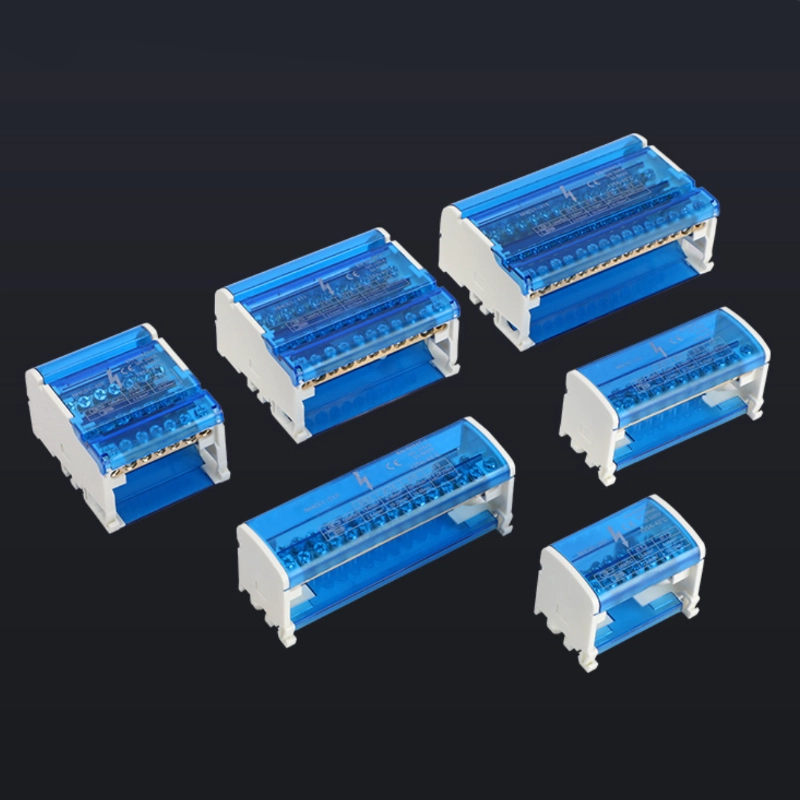

K Series Junction Box | DIN Rail Neutral and Distribution Terminal Block | VIOX
جعبه اتصال سری VIOX K برای توزیع سیم کشی نصب شده روی ریل DIN در پنل ها و محفظه های الکتریکی طراحی شده است. این محدوده شامل پیکربندی های متعدد 2 ورودی و 4 ورودی با قطعات هادی برنجی، محفظه PC و PA و ابعاد جمع و جور برای اتصالات سیم کشی سازمان یافته است.
الزامات خود را ارسال کنید، ما ظرف 12 ساعت برای شما نقل قول خواهیم کرد
- تلفن: +8618066396588
- Whatsapp:+8618066396588
- Email:[email protected]
جعبه اتصال سری VIOX K برای توزیع سیم کشی نصب شده روی ریل DIN در پنل های الکتریکی، تابلوهای توزیع و محفظه های کنترل طراحی شده است. این خانواده محصول برای خریدارانی که به یک روش جمع و جور و سازمان یافته برای اتصال و توزیع هادی ها در داخل مجموعه های الکتریکی ولتاژ پایین نیاز دارند، مناسب است.
این سری شامل گزینه های پیکربندی متعددی از جمله ساختارهای 2 ورودی و 4 ورودی با تعداد قطب های مختلف است. با محدوده ولتاژ نشان داده شده در 250 ولت تا 450 ولت، قطعات رسانای برنجی و مواد محفظه PC/PA، سری K برای سیم کشی عملی پنل و کاربردهای اتصال انشعاب قرار گرفته است.
ویژگیهای کلیدی
- ساختار جعبه اتصال نصب شده روی ریل DIN برای نصب سازمان یافته
- مواد محفظه PC و PA
- درجه مواد مقاوم در برابر شعله UL94-V2 که در محتوای منبع نشان داده شده است
- قطعات رسانای برنجی
- طراحی توزیع هادی چند راهه جمع و جور
- رنگ محفظه آبی برای شناسایی واضح محصول
مواد و عملکرد
مواد منبع، سری K را به عنوان استفاده از اجزای محفظه نایلون 66 PA و پلی کربنات PC به همراه قطعات رسانای برنجی توصیف می کند. این ساختار به منظور ارائه استحکام مکانیکی، عملکرد مقاوم در برابر شعله و مقاومت عملی برای استفاده در کابینت الکتریکی در نظر گرفته شده است.
- PA، نایلون 66، درجه مقاوم در برابر شعله UL94-V2
- دمای کارکرد PA: 40- درجه سانتیگراد تا 110 درجه سانتیگراد
- PC، پلی کربنات، درجه مقاوم در برابر شعله UL94-V2
- دمای کارکرد PC: 35- درجه سانتیگراد تا 120 درجه سانتیگراد
- اجزای هادی برنجی
- محدوده ولتاژ: 250 ولت - 450 ولت
- رنگ: آبی
مشخصات فنی
| شماره کالا | مشخصات 1 | مشخصات 2 | مشخصات 3 | شماره ها | W (mm) | ل (میلیمتر) | ارتفاع (میلیمتر) | پلاستیک |
|---|---|---|---|---|---|---|---|---|
| K207 | 5 x φ6 | 2 x φ7.5 | – | 2 x 7 | 46 | 66 | 51 | PC / PA |
| K211 | 7 x φ6 | 2 x φ7.5 | 2 x φ9 | 2 x 11 | 46 | 103 | 51 | PC / PA |
| K215 | 11 x φ6 | 2 x φ7.5 | 2 x φ9 | 2 x 15 | 46 | 134 | 51 | PC / PA |
| K407 | 4 x φ6 | 2 x φ7.5 | – | 4 x 7 | 86 | 66 | 51 | PC / PA |
| K411 | 7 x φ6 | 2 x φ7.5 | 2 x φ9 | 4 x 11 | 86 | 103 | 51 | PC / PA |
| K415 | 11 x φ6 | 2 x φ7.5 | 2 x φ9 | 4 x 15 | 86 | 134 | 51 | PC / PA |
پیکربندیهای موجود
سری K برای الزامات مختلف توزیع انشعاب ساختار یافته است. خریداران می توانند نسخه های کوچکتر 2 ورودی را برای سیم کشی پنل جمع و جور انتخاب کنند، یا نسخه های 4 ورودی را انتخاب کنند که در آن نقاط توزیع هادی بیشتری در همان طرح کابینت مورد نیاز است.
- K207، K211 و K215 برای پیکربندی های 2 ورودی
- K407، K411 و K415 برای پیکربندی های 4 ورودی
- ترکیب های متعدد قطب و سوراخ برای طرح بندی های مختلف سیم کشی
- عرض و طول جمع و جور برای پشتیبانی از آرایش عملی ریل DIN
برنامه های کاربردی
جعبه اتصال سری VIOX K برای توزیع نول، سیم کشی انشعاب، گروه بندی هادی و توزیع ترمینال سازمان یافته در داخل محفظه های الکتریکی مناسب است. معمولاً در مواردی استفاده می شود که نصب کنندگان و سازندگان پنل به سیم کشی داخلی تمیزتر و تکرارپذیرتر نیاز دارند.
- تابلوهای توزیع
- پنلهای کنترل
- مجموعه های سیم کشی ریل DIN
- ترتیبات توزیع نول و اتصال به زمین
- ساخت پنل و مجموعه های الکتریکی OEM
- سیم کشی کابینت ولتاژ پایین
چرا جعبه های اتصال سری VIOX K را انتخاب کنید
سری K به خریداران به جای یک محصول ترمینال مجزا، یک محدوده ساختار یافته می دهد. با چندین گزینه اندازه، نصب ریل DIN و محفظه PC/PA همراه با قطعات رسانای برنجی، این محدوده برای توزیع کنندگان، سازندگان پنل و تیم های منبع یابی OEM که به دنبال یک راه حل توزیع سیم کشی عملی هستند، مناسب است.
- ساختار مدل واضح در اندازه های مختلف
- طراحی جمع و جور ریل DIN برای نصب سازمان یافته
- ترکیب مواد مناسب برای کاربردهای محفظه الکتریکی
- مفید برای ساخت پنل های تکراری و طرح بندی های استاندارد
- مناسب برای توزیع، OEM و تهیه پروژه
سوالات متداول
جعبه اتصال سری K برای چه مواردی استفاده می شود؟
برای توزیع هادی و اتصال سیم کشی سازمان یافته در داخل پنل ها و محفظه های الکتریکی نصب شده روی ریل DIN استفاده می شود.
محدوده ولتاژ نشان داده شده برای سری K چقدر است؟
محتوای منبع محدوده ولتاژ 250 ولت تا 450 ولت را نشان می دهد.
چه موادی در سری K استفاده می شود؟
The source content lists PC and PA housing materials together with brass conductive parts.
What color is the standard product?
The source content shows blue as the product color.
How do I choose the right K series model?
Selection should be based on the required in/out configuration, the number of distribution points, the enclosure layout, and the conductor arrangement needed for the project.
درخواست قیمت
If you are sourcing DIN rail junction boxes for panel building, distribution assemblies, or OEM projects, VIOX can help match the right K series model based on size, configuration, and installation requirements. Send your specification and quantity request for product confirmation and quotation support.
