تصمیمی 60 ثانیهای که بر هر تماس تعمیر و نگهداری تأثیر میگذارد
شما در راهروی لوازم الکتریکی ایستادهاید و دو جعبه اتصال با مشخصات یکسان را مقایسه میکنید—همان درجه IP، همان ابعاد، همان قیمت. تنها تفاوت؟ یکی دارای پوشش پیچی است، دیگری دارای درب فشاری. شما نسخه پیچی را برمیدارید، با این تصور که “امنتر بهتر است.”
شش ماه بعد، تیم تعمیر و نگهداری شما در محل در حال عیبیابی اتصال سنسور است. تکنسین یک پیچ گوشتی بیرون میآورد، چهار پیچ پوشش را باز میکند (دو دقیقه)، مشکل را تشخیص میدهد (سی ثانیه)، پیچها را از جیبش که در آن پنهان کرده بود بیرون میآورد (بیست ثانیه دیگر)، و پوشش را دوباره نصب میکند (دو دقیقه دیگر). زمان کل: تقریباً پنج دقیقه. این را در بیست بازدید بازرسی در سال ضرب کنید، و تقریباً دو ساعت کار را برای جعبهای سوزاندهاید که باید از همان ابتدا دارای پوشش لولایی میبود.
جعبه اتصال نوع پوشش به طور مستقیم بر سرعت نصب، دسترسی به تعمیر و نگهداری و قابلیت سرویسدهی طولانیمدت تأثیر میگذارد. اشتباه انتخاب کنید، و یا زمان کار را هدر میدهید یا با پوششهایی سروکار دارید که در محیطهای با ارتعاش بالا باز میشوند.
این راهنما نحوه عملکرد هر نوع پوشش، مصالحههایی که میپذیرید و نحوه تطبیق طراحی پوشش با الزامات نصب واقعی شما را شرح میدهد.

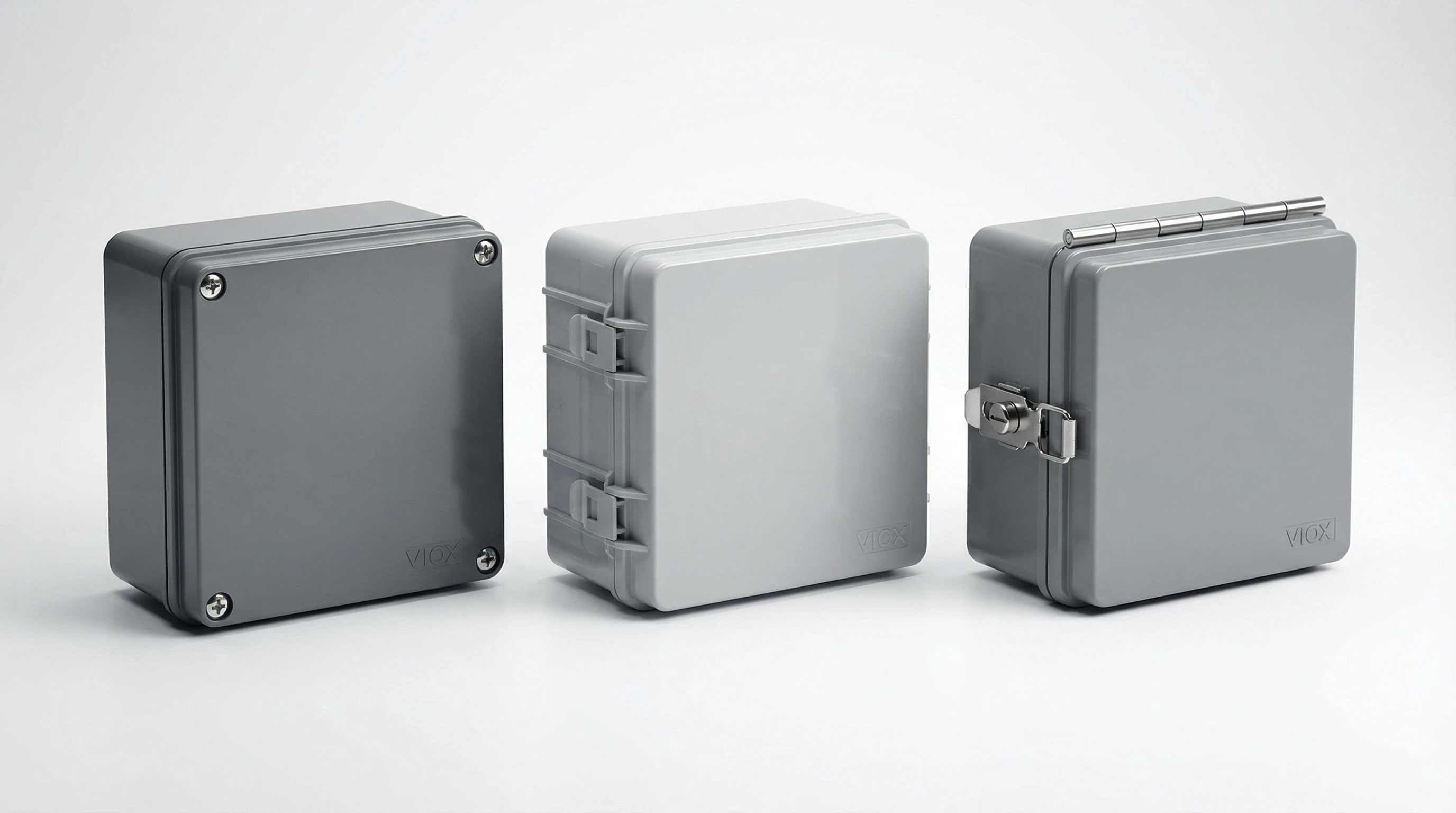

پاسخ سریع: انواع پوشش جعبه اتصال در یک نگاه
سه روش اتصال پوشش بر بازار جعبه اتصال تسلط دارند که هر کدام برای اولویتهای نصب مختلف بهینه شدهاند:
پوششهای پیچی: 4-6 بست رزوه دار یک واشر را در اطراف محیط فشرده میکنند. حداکثر آببندی محیطی (IP65-IP68)، بهترین مقاومت در برابر ارتعاش، بالاترین امنیت. مصالحه: کندترین زمان دسترسی (2-3 دقیقه در هر باز کردن). بهترین برای: تاسیسات در فضای باز، محیطهای خورنده، کاربردهایی با فرکانس بازرسی پایین، و هر جایی که ارتعاش یا دستکاری نگران کننده است.
پوششهای فشاری: گیرههای فنری یا زبانههای قالبگیری شده درب را بدون ابزار قفل میکنند. نصب سریع و دسترسی به تعمیر و نگهداری (30-60 ثانیه). مصالحه: درجه IP پایینتر (به طور معمول IP54-IP65) و کاهش مقاومت در برابر ارتعاش. بهترین برای: جعبههای داخلی، کاربردهای مسکونی، و تاسیساتی که نیاز به دسترسی مکرر به عیبیابی در محیطهای محافظت شده دارند.
پوششهای لولایی: لولاهای فولادی ضد زنگ یا پلیمری درب را ثابت نگه میدارند، در حالی که ضامنها بسته شدن را ایمن میکنند. ترکیبی از آببندی قوی (IP66+ موجود است) با دسترسی مکرر سریع (10 ثانیه پس از تنظیم اولیه). مصالحه: هزینه کمی بیشتر و ردپای بزرگتر به دلیل مکانیزم لولا. بهترین برای: مکانهای با فرکانس دسترسی بالا مانند تابلوهای کنترل، نقاط اتصال سنسور، و هر جایی که پوششها در غیر این صورت گم میشوند.
تصمیم به سه عامل بستگی دارد: چند وقت یکبار جعبه را باز میکنید، به چه محافظت محیطی نیاز دارید و آیا ارتعاش یا امنیت مهم است یا خیر.
پوششهای پیچی: حداکثر امنیت و آببندی محیطی
پوششهای پیچی از بستهای رزوه دار—به طور معمول چهار تا شش پیچ که در اطراف محیط قرار گرفتهاند—برای فشردن درب در برابر یک واشر آببندی استفاده میکنند. با سفت کردن هر پیچ، صفحه پوشش به طور یکنواخت به پایین فشار میآورد و مواد واشر را به یک آببندی مداوم تغییر شکل میدهد که گرد و غبار، آب و آلایندهها را مسدود میکند.
این آببندی مبتنی بر فشردهسازی، محکمترین محافظت محیطی موجود در پوششهای جعبه اتصال را ارائه میدهد. سازندگان جعبههای پیچی را تا IP68 (قابل غوطهور شدن) و IP66 (مقاومت در برابر جتهای پرفشار) رتبهبندی میکنند، زیرا فشردهسازی مکانیکی تماس مداوم واشر را حتی تحت فشار آب خارجی یا تلاشهای نفوذ گرد و غبار تضمین میکند. به عنوان مثال، محفظه بسته شونده پیچی EECOL Hoffman 6×6×4 با یک واشر مقاوم در برابر روغن که توسط پیچهای محیطی فشرده شده است، به IP66 دست مییابد.
مزایای کلیدی:
- حداکثر قابلیت درجه IP: آببندی فشاری از IP65 (ضد گرد و غبار، جتهای کم فشار) تا IP68 (غوطهوری مداوم) پشتیبانی میکند. اگر برنامه شما نیاز به بالاترین محافظت در برابر نفوذ دارد—تاسیسات ساحلی، محیطهای شستشو، طاقهای زیرزمینی—پوششهای پیچی ارائه میدهند.
- مقاومت در برابر لرزش: بر خلاف گیرههای فشاری که میتوانند تحت بارهای شوک تغییر شکل داده و شل شوند، اتصالات پیچی بسته شدن ایمن را در محیطهای با ارتعاش بالا حفظ میکنند. جعبههای کنترل موتور صنعتی، تجهیزات نصب شده روی ریل و محفظههای ماشینآلات از این استحکام نگهداری بهره میبرند.
- امنیت و مقاومت در برابر دستکاری: بستهای پیچی برای باز کردن نیاز به ابزار دارند و از دستکاریهای غیرمجاز جلوگیری میکنند. برخی از تولیدکنندگان گزینههای پیچ مقاوم در برابر دستکاری (Torx، هگز امنیتی) را برای مکانهایی که دسترسی غیرمجاز نگران کننده است، ارائه میدهند. پیچهای استاندارد فیلیپس یا هگز هنوز در مقایسه با طرحهای بدون ابزار، یک لایه امنیتی اساسی را ارائه میدهند.
- سازگاری واشر: فشردهسازی پیچ با مواد مختلف واشر کار میکند—سیلیکون، لاستیک EPDM، فوم سلول بسته، حتی واشرهای فوم شکل گرفته در محل (FIPFG). میتوانید ترکیب واشر را با قرار گرفتن در معرض مواد شیمیایی مطابقت دهید: مقاوم در برابر روغن برای محیطهای ماشینآلات، پایدار در برابر اشعه ماوراء بنفش برای تاسیسات در فضای باز، سیلیکون با دمای پایین برای آب و هوای سرد.
مصالحههایی که میپذیرید:
- زمان دسترسی کند: برداشتن و نصب مجدد چهار تا شش پیچ 2-3 دقیقه در هر بازدید تعمیر و نگهداری طول میکشد. در طول عمر یک نصب با دسترسی بالا، این به زمان کار قابل توجهی تبدیل میشود. یک مهندس تأسیسات محاسبه کرد که تغییر بیست جعبه اتصال با پوشش پیچی به طرحهای لولایی، چهل ساعت در سال در زمان تکنسین صرفهجویی میکند.
- مدیریت پیچ: تکنسینهای میدانی اغلب پیچهای پوشش را در حین تعمیر و نگهداری گم میکنند. آنها در سینیهای کابل میافتند، روی تجهیزات رها میشوند یا در جیبها نگهداری میشوند و فراموش میشوند. پیچهای گم شده آببندی را به خطر میاندازند و نیاز به سفر برای بازیابی جایگزینها دارند.
- وابستگی به ابزار: هر دسترسی نیاز به یک پیچ گوشتی دارد (فیلیپس، هگز یا Torx بسته به نوع بست). در عیبیابی اضطراری یا بازرسیهای بصری سریع، این اصطکاک را به گردش کار اضافه میکند.
- مواد و هزینه: جعبههای اتصال پیچی طیف گستردهای از قیمت را در بر میگیرند. واحدهای پلی کربنات پایه با پوششهای پیچی از حدود 8-15 دلار برای اندازههای کوچک شروع میشوند، در حالی که محفظههای IP68 فولادی ضد زنگ با مشخصات بالا بسته به ابعاد و ویژگیها 60-250 دلار قیمت دارند. جعبه فضای باز بسته شونده پیچی Polycase ZQ-080804 با قیمت 58.60 دلار لیست شده است که نشان دهنده قیمت متوسط برای یک محفظه پلی کربنات با کیفیت با واشر و سخت افزار است.

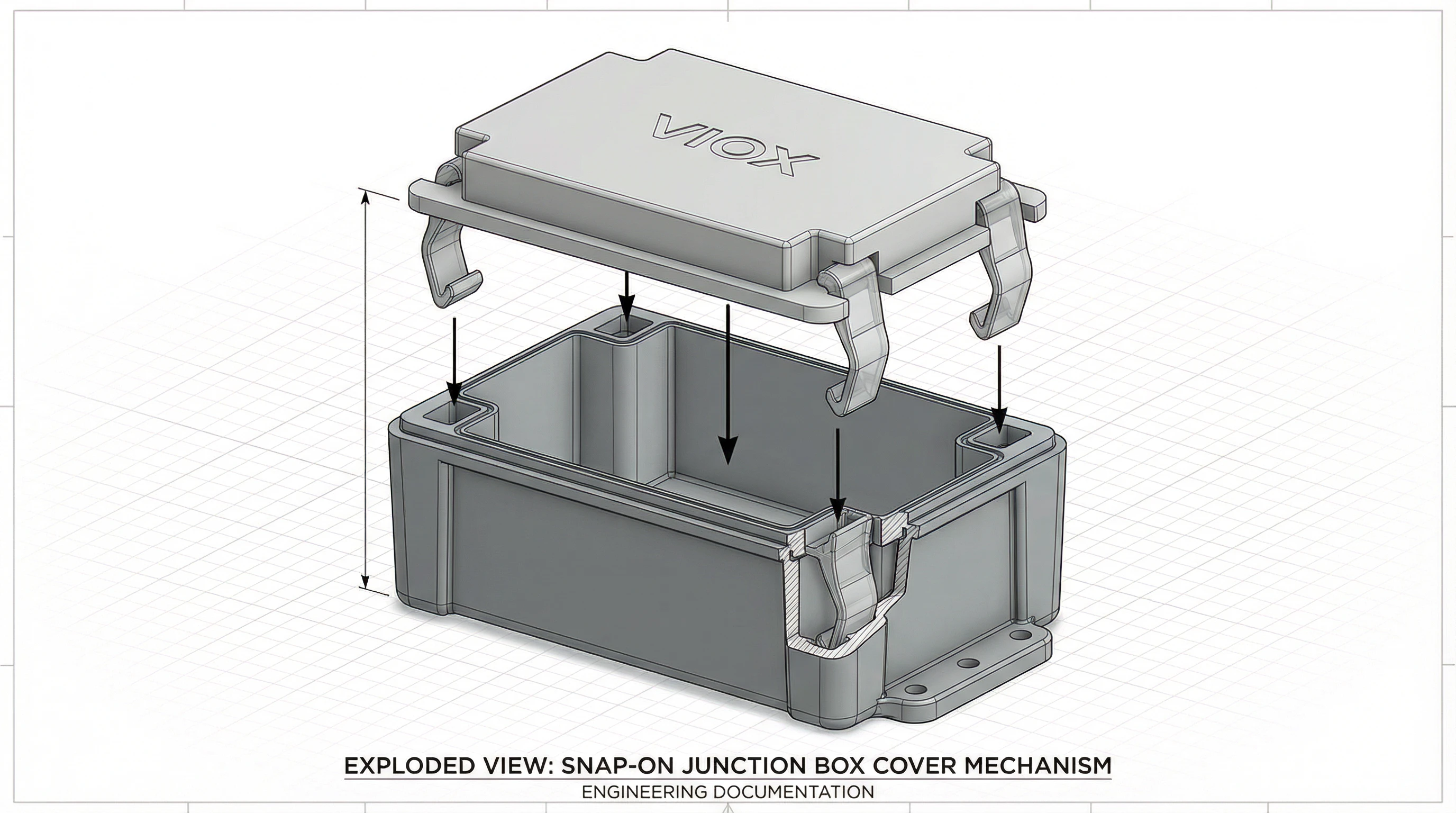

پوششهای فشاری: نصب بدون ابزار و دسترسی سریع
پوششهای فشاری بستهای رزوه دار را به نفع گیرههای فنری یا زبانههای قفل کننده قالبگیری شده که در پوشش و پایه تعبیه شدهاند، حذف میکنند. درب را تراز میکنید، محکم به پایین فشار میدهید و گیرهها با یک صدای تق درگیر میشوند. باز کردن این فرآیند را معکوس میکند—زبانههای رهاسازی را فشار دهید یا لبه پوشش را اهرم کنید، و درب آزاد میشود. نیازی به پیچ گوشتی نیست.
این طراحی بدون ابزار، سرعت نصب و کارایی تعمیر و نگهداری را در اولویت قرار میدهد. جعبه اتصال با درب فشاری Spelsberg HP80/HP100 نمونهای از این دسته است: ورودیهای کابل پلهای یکپارچه، درجه IP55 و مونتاژ بدون ابزار 100% که به عنوان یک راه حل صرفه جویی در زمان برای تاسیسات مسکونی و تجاری سبک به بازار عرضه میشود. برای نصابهایی که روزانه دهها جعبه را اجرا میکنند، حذف دست زدن به پیچها به صرفه جویی واقعی در کار تبدیل میشود.
مزایای کلیدی:
- نصب سریع: پوششهای فشاری در 30-60 ثانیه در مقایسه با 2-3 دقیقه برای انواع پیچی نصب میشوند. در یک پروژه مسکونی صد جعبهای، این بیش از دو ساعت در زمان نصاب صرفهجویی میکند. در هزاران واحد ضرب کنید، و سود کارایی مادی میشود.
- عملکرد بدون ابزار: عدم وجود پیچ گوشتی به معنای یک ابزار کمتر برای حمل و عدم وجود سرهای پیچ هرز شده ناشی از سفت کردن بیش از حد یا سخت افزار ارزان است. تکنسینهای تعمیر و نگهداری میتوانند پوشش را برای یک بازرسی بصری سریع بدون جستجو در کیف ابزار خود باز کنند.
- نگهداری پوشش: بر خلاف پوششهای پیچی که در حین تعمیر و نگهداری زمین گذاشته میشوند و گاهی اوقات فراموش میشوند، دربهای فشاری در طول بازرسی ثابت میمانند—شما پوشش را در حین بررسی اتصالات نگه میدارید، سپس آن را دوباره میبندید. این باعث کاهش حوادث از دست دادن پوشش در محیطهای کم امنیت میشود.
- بهرهوری هزینه: جعبههای اتصال فشاری اغلب بخش آگاه به بودجه را هدف قرار میدهند. حذف درجهای رزوه دار و سخت افزار هزینه تولید را کاهش میدهد و به قیمتهای واحد پایینتر تبدیل میشود—اغلب 5-20 دلار برای اندازههای مسکونی معمولی. خط Hylec Debox V جعبههای بسته شونده فشاری را به عنوان محصولات “ارزش اضافی” با تأکید بر نصب سریعتر و ارزانتر قرار میدهد.
مصالحههایی که میپذیرید:
- محدودیتهای درجه IP: اکثر پوششهای فشاری در IP55 (محافظت شده در برابر گرد و غبار، جتهای آب کم فشار) یا IP65 (ضد گرد و غبار، جتهای کم فشار) به اوج خود میرسند. به ندرت IP66+ یا IP68 را در طرحهای درب فشاری خواهید دید زیرا آببندیهای واشر اصطکاکی نمیتوانند با نیروی فشردهسازی پوششهای پیچی مطابقت داشته باشند. برای کاربردهای شستشوی پرفشار یا غوطهوری، پوششهای فشاری کم میآورند.
- کاهش مقاومت در برابر ارتعاش: گیرههای فنری برای حفظ درگیری به تغییر شکل الاستیک متکی هستند. در محیطهای با ارتعاش بالا—پایههای موتور، پانلهای ماشینآلات، تجهیزات ریلی—گیرهها میتوانند با گذشت زمان خسته و شل شوند. راهنمای طراحی تناسب فشاری به صراحت شل شدن تحت تغییر شکل و خرابیهای آزمایش سقوط را به عنوان حالتهای خرابی شناخته شده علامت گذاری میکند. یک مهندس کارخانه گزارش داد که پوششهای فشاری پس از شش ماه کار به طور خود به خود روی جعبههای اتصال نصب شده روی نوار نقاله باز میشوند.
- نگرانیهای امنیتی: دسترسی بدون ابزار یک ویژگی دو لبه است. هر فرد غیرمجاز میتواند با فشار دادن زبانههای رهاسازی جعبه را باز کند. برای مکانهای دسترسی عمومی یا سیستمهای حیاتی، این فقدان مقاومت در برابر دستکاری یک عامل بازدارنده است.
- محدودیتهای آببندی واشر: پوششهای فشاری معمولاً از واشرهای اصطکاکی یا آببندیهای فوم از پیش فشرده شده به جای طرحهای فشردهسازی بالا استفاده میکنند. با گذشت زمان و باز شدنهای مکرر، واشر به طور دائم فشرده میشود و اثربخشی آببندی را از دست میدهد. واشرهای فشرده شده با پیچ را میتوان دوباره گشتاور داد. واشرهای تناسب فشاری سریعتر تخریب میشوند.
- نقطه شیرین کاربرد: مسکونی داخلی، فضاهای تجاری محافظت شده و تاسیسات موقت که در آن سهولت دسترسی بر حداکثر محافظت محیطی بیشتر است. برای قرار گرفتن در معرض فضای باز فراتر از زیرسازیهای محافظت شده یا محیطهای صنعتی با ارتعاش زیاد توصیه نمیشود.

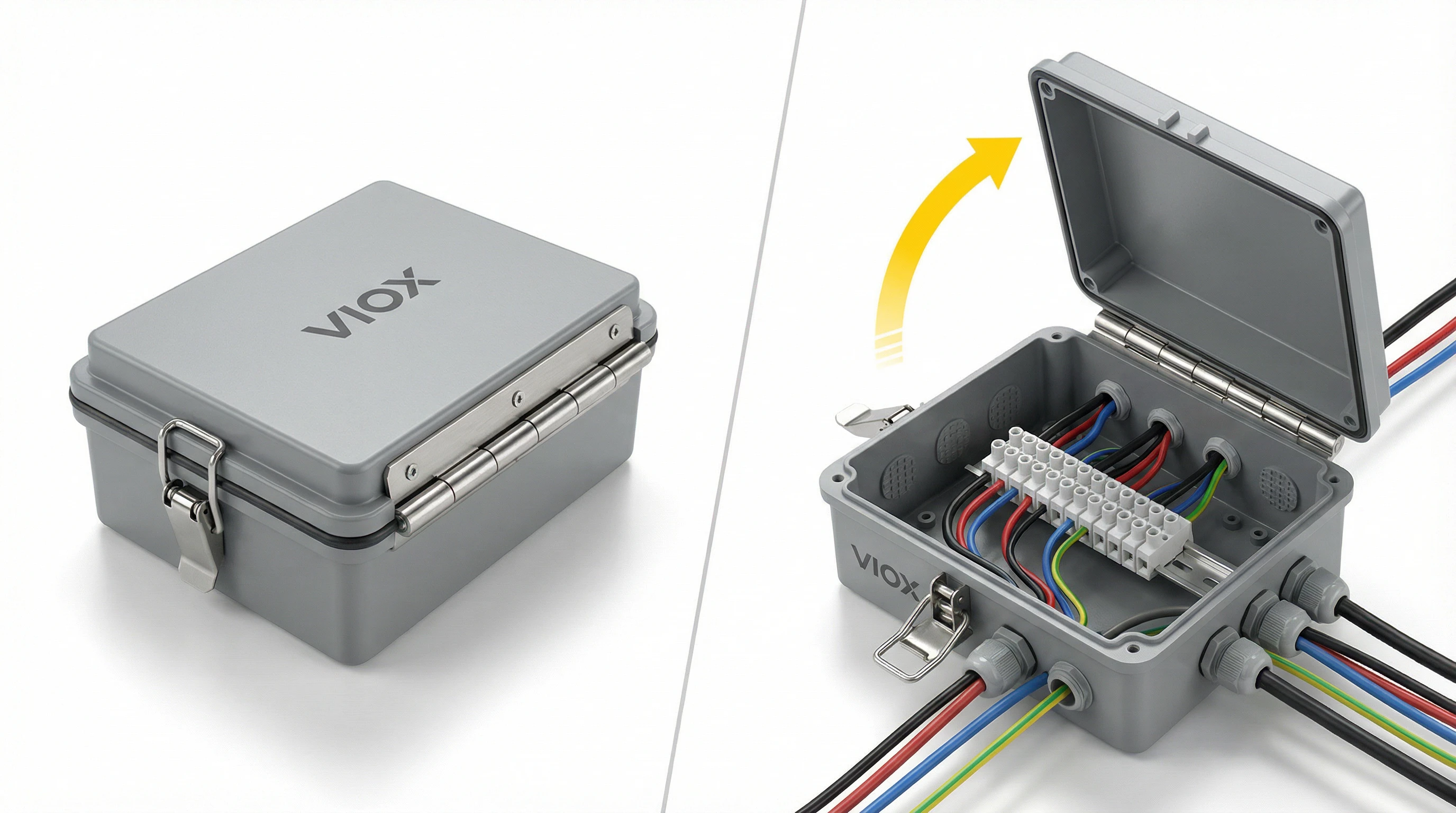

پوششهای لولایی: اتصال دائمی برای دسترسی با فرکانس بالا
پوششهای لولایی محافظت محیطی طرحهای پیچی را با سرعت دسترسی دربهای فشاری ترکیب میکنند. یک لولای فولادی ضد زنگ یا پلیمری تقویت شده یک لبه پوشش را به پایه جعبه متصل میکند، در حالی که ضامنها یا گیرهها لبه مقابل را ایمن میکنند. برای باز کردن، ضامن را رها میکنید و درب را به سمت بالا میچرخانید. لولا درب را ثابت نگه میدارد و اغلب شامل یک ویژگی باز ماندن است تا درب در حین بازرسی بسته نشود.
این طراحی درب ثابت مشکل از دست دادن پوشش را که در پوششهای قابل جابجایی شایع است، حل میکند و در عین حال قابلیت آببندی IP66 را در صورت واشر مناسب حفظ میکند. به عنوان مثال، جعبههای اتصال لولایی سری Polycase ZH از ضامنهای فولادی ضد زنگ استفاده میکنند و با وجود ساختار لولایی به درجه فضای باز 4 دست مییابند (تقریباً معادل IP66). نما شکل 4: عملکرد پوشش لولایی که موقعیت بسته (چپ) و موقعیت باز (راست) را نشان میدهد، طراحی درب ثابت و عملکرد باز ماندن را برای دسترسی به تعمیر و نگهداری بدون دست نشان میدهد.
مزایای کلیدی:
- : لولا به طور دائم درب را به پایه متصل میکند و از دست دادن پوشش را از نظر فیزیکی غیرممکن میکند. در تاسیسات با دسترسی بالا—تابلوهای کنترل با بررسیهای سنسور هفتگی، جعبههای اتصال صنعتی که در طول هر تغییر خط بازرسی میشوند—این امر حوادث از دست دادن پوشش و در نتیجه به خطر افتادن آببندی را از بین میبرد.دسترسی مکرر سریع.
- Fast repeat access: پس از نصب اولیه (2-3 دقیقه برای نصب محفظه)، هر دسترسی بعدی 10-20 ثانیه طول می کشد: باز کردن ضامن، باز کردن لولا، بازرسی، بستن لولا، بستن ضامن. بدون نیاز به باز کردن پیچ، بدون نیاز به درگیر کردن گیره—فقط یک حرکت. این را در بیست بار دسترسی در سال ضرب کنید، و سی دقیقه در زمان تکنسین در هر جعبه صرفه جویی کرده اید.
- درجه IP بالا در دسترس است: بر خلاف پوشش های فشاری، طرح های لولایی می توانند در صورت تجهیز به واشرهای فشاری به IP66 (جت های پرفشار) و IP67 (غوطه وری موقت) دست یابند. مکانیزم لولا، آب بندی لبه های قفل شده را به خطر نمی اندازد زیرا ضامن نیروی فشاری مشابه بست های پیچی را اعمال می کند.
- عملکرد باز ماندن: بسیاری از پوشش های لولایی شامل لولاهای اصطکاکی یا مکانیزم های نگهدارنده هستند که درب را در زاویه 90-120 درجه نگه می دارند. این امر هر دو دست را در طول تعمیر و نگهداری آزاد می کند—که هنگام بررسی سفتی ترمینال یا ردیابی هادی ها در یک پنل شلوغ بسیار مهم است.
- ظاهر حرفه ای: محفظه های لولایی در مقایسه با جعبه های فشاری، ظاهری حرفه ای تر و با کیفیت تر ارائه می دهند. برای نصب های قابل مشاهده در ساختمان های تجاری یا مناطق رو به مشتری، طراحی لولایی کیفیت را منتقل می کند.
مصالحههایی که میپذیرید:
- هزینه اضافی: جعبه های اتصال لولایی معمولاً 15-30٪ بیشتر از مدل های پیچی معادل هزینه دارند که به دلیل سخت افزار لولا و قالب گیری/مونتاژ پیچیده تر است. جعبه لولایی Polycase ZH-060604 با قیمت 56.31 دلار در مقابل مدل های پیچی با اندازه مشابه در محدوده 40-50 دلار لیست شده است. این هزینه اضافی، کارایی دسترسی و نگهداری پوشش را جبران می کند.
- ردپای بزرگتر: مکانیزم لولا به یک طرف محفظه عرض اضافه می کند. در پنل های محدود از نظر فضا یا مسیرهای لوله کشی تنگ، این بعد اضافی می تواند نصب را پیچیده کند. قبل از تعیین مشخصات، الزامات فاصله لولا را بررسی کنید.
- نگرانی های مربوط به دوام لولا: لولاهای پلاستیکی روی محفظه های ارزان قیمت می توانند پس از صدها چرخه باز/بسته شدن، خسته و ترک بخورند. لولاهای فولادی ضد زنگ بادوام تر هستند اما هزینه را افزایش می دهند. برای دسترسی با فرکانس فوق العاده بالا (چندین بار در روز)، حتی لولاهای با کیفیت نیز در نهایت فرسوده می شوند.
- حالت های خرابی ضامن: ضامن، تنها نقطه بسته شدن است. اگر ضامن بشکند یا تغییر شکل دهد، کل پوشش ناامن می شود. پوشش های پیچی بار بسته شدن را در بین چندین بست توزیع می کنند. طرح های لولایی تنش را روی مکانیزم ضامن متمرکز می کنند.
- نقطه شیرین کاربرد: نصب هایی که نیاز به دسترسی برنامه ریزی شده مکرر دارند—بازرسی های ماهانه سنسور، بررسی های هفتگی ترمینال، عیب یابی سیستم کنترل—جایی که حفظ حفاظت IP66 مهم است اما می خواهید از هزینه نیروی کار ناشی از باز کردن پیچ جلوگیری کنید. همچنین برای مناطقی که پوشش ها به طور معمول گم می شوند ایده آل است.
مقایسه نوع پوشش: مشخصات جانبی
| ویژگی | پیچی | فشاری | لولایی |
| روش اتصال | 4-6 بست رزوه ای | گیره های فنری یا زبانه های قالب گیری شده | لولا + ضامن/گیره |
| زمان نصب | 2-3 دقیقه | ۳۰-۶۰ ثانیه | 2-3 دقیقه (اولیه)، 10-20 ثانیه (تکرار) |
| نیاز به ابزار | پیچ گوشتی (چهارسو/شش گوش/تورکس) | هیچ (فقط با دست) | هیچ بعد از نصب اولیه |
| درجه IP معمولی | IP65-IP68 | IP54-IP65 | IP65-IP67 |
| مقاومت در برابر لرزش | عالی | متوسط (گیره ها می توانند شل شوند) | خوب (وابسته به ضامن) |
| امنیت | بالا (نیاز به ابزار) | کم (دسترسی بدون ابزار) | متوسط (وابسته به ضامن) |
| خطر از دست دادن پوشش | بالا (قابل جابجایی) | متوسط (قابل حمل) | هیچ (لولای ثابت) |
| آب بندی واشر | آب بندی فشاری | آب بندی اصطکاکی | آب بندی فشاری |
| فرکانس تعمیر و نگهداری | کم (سالانه/فصلی) | متوسط (ماهانه/هفتگی) | بالا (هفتگی/روزانه) |
| محدوده هزینه | $8-250 | $5-60 | $50-300 |
قانون سرانگشتی انتخاب: نوع پوشش را با فرکانس دسترسی و قرار گرفتن در معرض محیط مطابقت دهید. اگر جعبه را بیش از سه ماه یکبار باز می کنید، صرفه جویی در نیروی کار ناشی از پوشش های لولایی یا فشاری، محدودیت های آنها را توجیه می کند. اگر IP66+ و مقاومت در برابر لرزش مهم تر از سرعت دسترسی هستند، پوشش های پیچی غیرقابل مذاکره هستند.

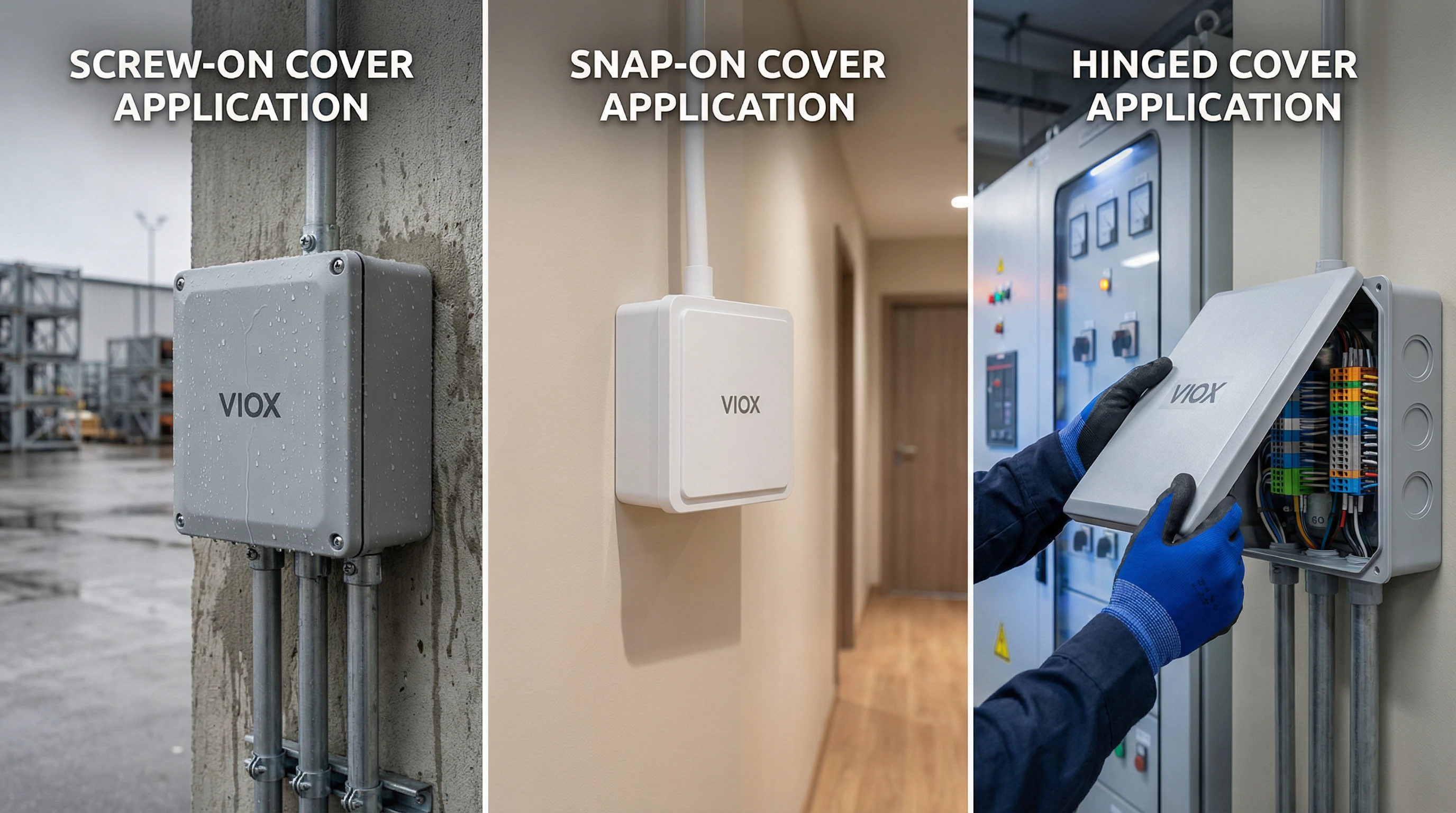

راهنمای انتخاب کاربرد: تطبیق نوع پوشش با نصب شما
پوشش های پیچی را انتخاب کنید وقتی:
- قرار گرفتن در معرض محیط شدید است: نصب های بیرونی در معرض باران، برف یا نور مستقیم خورشید. مکان های ساحلی با اسپری نمک. طاق های زیرزمینی. هر مکانی که نیاز به حفاظت IP66-IP68 دارد.
- لرزش قابل توجه است: جعبه های کنترل موتور، محفظه های نصب شده روی نوار نقاله، تجهیزات ریلی، پانل های ماشین آلات. هر جایی که بارهای ضربه ای یا لرزش مداوم می تواند اتصالات فشاری را شل کند.
- فرکانس بازرسی کم است: جعبه هایی که سالانه یا کمتر باز می شوند. هزینه نیروی کار ناشی از باز کردن پیچ در این فرکانس ناچیز است و از حداکثر آب بندی و امنیت بهره مند می شوید.
- امنیت مهم است: مکان های دسترسی عمومی، زیرساخت های حیاتی، مناطق مستعد دستکاری. نیاز به ابزار و بست های مقاوم در برابر دستکاری اختیاری، از دسترسی غیرمجاز جلوگیری می کند.
- قرار گرفتن در معرض مواد شیمیایی وجود دارد: مه روغن، خنک کننده ها، حلال ها. فشرده سازی پیچ امکان تطبیق مواد واشر تخصصی (Viton، EPDM، لاستیک مقاوم در برابر روغن) با محیط شیمیایی را فراهم می کند.
پوشش های فشاری را انتخاب کنید وقتی:
- سرعت اولویت دارد: نصب های مسکونی با حجم بالا که در آن کارایی نصاب، اقتصاد پروژه را هدایت می کند. تنظیمات موقت که نیاز به استقرار سریع دارند.
- محیط زیست محافظت می شود: مکان های سرپوشیده، فضاهای دارای تهویه مطبوع، مناطق بیرونی محافظت شده (زیر لبه بام، داخل کابینت ها). هر جایی که حفاظت IP55 کافی باشد.
- دسترسی گهگاهی اما برنامه ریزی نشده است: سناریوهای عیب یابی که در آن به تأیید بصری سریع بدون تعهد به رویه های تعمیر و نگهداری کامل نیاز دارید.
- لرزش حداقل است: جعبه های مسکونی نصب شده روی دیوار، محفظه های تجهیزات ثابت، نقاط اتصال سقف.
- بودجه محدود است: پروژه هایی که در آن به حداقل رساندن هزینه محفظه مهم است و الزامات حفاظت از محیط زیست متوسط است.
در موارد زیر پوشش های لولایی را انتخاب کنید:
- فرکانس دسترسی بالا است: بررسی های هفتگی سنسور، بازرسی های ماهانه ترمینال، تشخیص روتین سیستم. طراحی لولایی هزینه خود را در صرفه جویی در نیروی کار جبران می کند.
- پوشش ها گم یا جابجا می شوند: مناطق پرتردد تعمیر و نگهداری، مکان های خدمات در فضای باز، تاسیساتی که توسط چندین تکنسین به آنها دسترسی پیدا می شود. درب متصل هزینه های جایگزینی و آسیب به آب بندی را از بین می برد.
- شما هم به حفاظت و هم به دسترسی نیاز دارید: برنامه هایی که نیاز به آب بندی IP66 با تعمیر و نگهداری برنامه ریزی شده مکرر دارند - پانل های کنترل صنعتی، جعبه های اتصال سنسور در فضای باز، نقاط رابط تجهیزات.
- عملکرد باز ماندن مهم است: وظایف تعمیر و نگهداری دو دستی - سفت کردن ترمینال ها، تعویض قطعات، ردیابی سیم ها - جایی که نمی توانید در حین کار پوشش را نگه دارید.
- ظاهر حرفه ای مهم است: تاسیسات قابل مشاهده در لابی های تجاری، اتاق های تجهیزات رو به مشتری، برنامه های معماری که در آن زیبایی محفظه مهم است.
ماتریس تصمیم گیری بر اساس فرکانس بازرسی:
- سالانه یا کمتر: پیچ دار (هزینه نیروی کار ناچیز است، حفاظت را به حداکثر می رساند)
- فصلنامه: پیچ دار یا لولایی (بستگی به نیازهای لرزش/امنیت دارد)
- ماهانه: لولایی (صرفه جویی در نیروی کار، هزینه اضافی را توجیه می کند)
- هفتگی یا بیشتر: لولایی (پوشش های پیچی بار تعمیر و نگهداری ناپایدار ایجاد می کنند)
- روزانه/مداوم: پوشش لولایی را در نظر بگیرید یا ارزیابی مجدد کنید که آیا جعبه اتصال باید به جای آن یک بلوک ترمینال دائمی باشد یا خیر
ملاحظات نصب: ابزار، زمان و تکنیک ها
نصب پوشش پیچی:
با بازرسی واشر شروع کنید - قبل از قرار دادن پوشش، بررسی کنید که آب بند به درستی در شیار خود قرار گرفته باشد. درب را قرار دهید و تمام پیچ ها را با انگشت به صورت ستاره ای (ابتدا گوشه های مقابل، سپس پیچ های باقی مانده) سفت کنید. این کار فشرده سازی یکنواخت واشر را تضمین می کند. با استفاده از پیچ گوشتی یا درایور با گشتاور کم، طبق مشخصات سازنده گشتاور را اعمال کنید. سفت کردن بیش از حد واشر را خرد می کند و باعث نشتی می شود، در حالی که سفت کردن کم باعث ایجاد شکاف می شود. محفظه های پلی کربنات معمولاً به 8-12 اینچ-پوند نیاز دارند. جعبه های فلزی ممکن است مشخصات بالاتری داشته باشند. پیچ های یدکی و یک واشر را در محل نگه دارید - تجربه میدانی نشان می دهد که 10-15٪ از تاسیسات در نهایت به دلیل گم شدن یا هرز شدن رزوه ها نیاز به تعویض پیچ دارند.
نصب پوشش فشاری:
قبل از ایجاد اتصالات کابل، تراز بودن گیره را با تست کردن پوشش بررسی کنید - برخی از مکانیزم های فشاری به جهت گیری خاصی نیاز دارند. کابل ها را از طریق سوراخ های از پیش تعیین شده یا گلندها عبور دهید، اتصالات را کامل کنید، سپس پوشش را با زاویه کمی قرار دهید و از یک لبه شروع کنید و محکم به پایین فشار دهید. صدای درگیر شدن گیره ها را به ترتیب می شنوید/احساس می کنید. پوشش را به آرامی بکشید تا از درگیر شدن آن مطمئن شوید. یک درب که به درستی بسته شده باشد، در برابر نیروی کشش مقاومت می کند. برای پوشش هایی که در هوای سرد به سختی بسته می شوند، محفظه را کمی گرم کنید - گیره های پلاستیکی در دمای بالای 50 درجه فارنهایت انعطاف پذیرتر می شوند. اگر هندسه جعبه واضح نیست، جهت گیری صحیح پوشش را با یک ماژیک دائمی علامت بزنید. تکنسین های میدانی وقت خود را برای مقابله با پوشش های برعکس تلف می کنند.
نصب پوشش لولایی:
لولا جهت گیری محفظه را تعیین می کند، بنابراین محل نصب را با در نظر گرفتن جهت چرخش لولا برنامه ریزی کنید - برای باز شدن درب به 90-120 درجه به فضا نیاز دارید. تجهیزات مجاور یا مسیرهای لوله را بر این اساس قرار دهید. در طول نصب اولیه، بررسی کنید که زبانه به طور کامل درگیر شود و واشر به طور یکنواخت در اطراف محیط قرار گیرد. برخی از پوشش های لولایی شامل زبانه های قابل تنظیم هستند. فشرده سازی را طوری تنظیم کنید که بدون اجبار زبانه، کمی واشر فشرده شود. عملکرد باز ماندن را تحت بار آزمایش کنید - بررسی کنید که لولا هنگام تکیه دادن به درب باز در حین تعمیر و نگهداری، موقعیت خود را حفظ کند. لولاهای فلزی را سالانه با روغن ماشین سبک روغن کاری کنید تا از گیر کردن جلوگیری شود.
اشتباهات رایج نصب در انواع مختلف:
- سفت کردن بیش از حد پیچ ها یا زبانه ها, ، خرد کردن واشرها و ایجاد مسیرهای نشتی در اطراف مواد آب بندی تغییر شکل یافته
- نصب پوشش ها قبل از مهار کشش کابل, ، وارد کردن فشار مکانیکی به اتصالات داخلی در طول دسترسی بعدی
- نادیده گرفتن جهت گیری واشر- برخی از واشرها دارای لبه های آب بندی جهت دار هستند. آنها را برعکس نصب کنید و رتبه بندی IP آسیب می بیند
- استفاده از پوشش های جایگزین نامناسب- هنگام تهیه جایگزین ها، سازگاری واشر و نوع بست را بررسی کنید
تعمیر و نگهداری و قابلیت اطمینان طولانی مدت: تأثیر فرکانس دسترسی
نوع پوشش به طور مستقیم بر کارایی گردش کار تعمیر و نگهداری و یکپارچگی آب بندی طولانی مدت تأثیر می گذارد.
مالیات نگهداری: هر دسترسی به پوشش پیچی 2-3 دقیقه صرف جابجایی پیچ می شود. برای یک جعبه اتصال که ماهانه به آن دسترسی پیدا می کنید، این مقدار 24-36 دقیقه در سال است - آن را در بیست جعبه ضرب کنید، و شما هشت ساعت در سال را صرف باز کردن بست ها در یک تاسیسات می کنید. یک کارخانه صنعتی محاسبه کرد که تبدیل چهل جعبه اتصال با دسترسی بالا از پیچ به پوشش لولایی، هزینه ارتقاء را در صرفه جویی در نیروی کار در عرض هجده ماه جبران کرد.
مشکل پوشش گم شده: پوشش های قابل جابجایی - هم پیچی و هم فشاری - در حین تعمیر و نگهداری جابجا می شوند. یک تکنسین درب را هنگام ردیابی یک مدار پایین می گذارد، به مشکل دیگری فراخوانده می شود و پوشش برای هفته ها روی یک سینی کابل می ماند. جعبه در معرض گرد و غبار، رطوبت و آلودگی جمع می کند. پوشش های جایگزین اغلب شامل واشر نیستند، بنابراین آب بندی حتی پس از نصب مجدد نیز تخریب می شود. پوشش های لولایی این حالت خرابی را به طور کامل از بین می برند.
نرخ تخریب واشر: طول عمر واشر بر اساس نوع پوشش و فرکانس دسترسی متفاوت است. واشرهای فشرده شده با پیچ قبل از اینکه مجموعه فشرده سازی اثربخشی آب بندی را کاهش دهد، 50-100 چرخه باز/بسته شدن را تحمل می کنند. واشرهای سیلیکونی با کیفیت بالا در جعبه های پیچی در فضای باز اغلب با دسترسی سالانه 5-10 سال دوام می آورند. واشرهای فشاری سریعتر تخریب می شوند - آب بندهای اصطکاکی 20-30٪ از نیروی آب بندی خود را پس از 30-50 چرخه از دست می دهند. برای تاسیسات با دسترسی بالا، صرف نظر از نوع پوشش، تعویض واشر را هر 2-3 سال برنامه ریزی کنید.
الگوهای خرابی لرزش: پوشش های فشاری در محیط های لرزشی از یک منحنی خرابی قابل پیش بینی پیروی می کنند. گیره ها به تدریج در طول 6-12 ماه با تغییر شکل پلاستیک تحت بارگذاری چرخه ای شل می شوند. پوشش از نظر بصری بسته می ماند اما آب بندی واشر از بین می رود و قبل از اینکه درب در نهایت باز شود، گرد و غبار و رطوبت وارد می شود. پوشش های پیچی و لولایی با زبانه در برابر این حالت خرابی مقاومت می کنند زیرا نیروی فشرده سازی به تغییر شکل گیره الاستیک بستگی ندارد.
چه زمانی پوشش ها را تعویض کنیم: به این شاخص های پایان عمر توجه کنید:
- پلی کربنات ترک خورده یا زرد شده (تخریب UV، معمولاً پس از 8-12 سال قرار گرفتن در معرض فضای باز)
- سوراخ های پیچ هرز شده در پوشش های پلاستیکی (نیاز به تعویض پوشش یا تعمیر درج رزوه دار دارد)
- واشرهای فشرده شده دائمی که دیگر هنگام فشار دادن به حالت اولیه برنمی گردند (یکپارچگی آب بندی به خطر افتاده است)
- لولاهای شکسته یا خسته شده که موقعیت باز را نگه نمی دارند یا ترک های قابل مشاهده نشان می دهند
- Deformed snap clips that require excessive force to engage or pop open spontaneously
Conclusion: Cover Type Selection Checklist
Junction box cover type determines installation efficiency, maintenance burden, and long-term reliability. The decision matrix is straightforward:
Select based on access frequency first:
- Annual or less → Screw-on
- Quarterly → Screw-on or hinged (evaluate other factors)
- Monthly or more → Hinged
- Weekly+ → Hinged or reconsider junction box approach
Then validate environmental requirements:
- IP68 or high-vibration → Screw-on only
- IP66 → Screw-on or hinged
- IP54-IP65 indoors → Any type acceptable
Finally consider operational factors:
- Security/tamper resistance needed → Screw-on with tamper-resistant fasteners
- Cover loss is a problem → Hinged
- Budget is tight → Snap-on (but verify IP and vibration limits)
- Professional appearance matters → Hinged
The cover type you choose today sets the maintenance workflow for the next decade. Spend an extra $10-30 per box on hinged covers for high-access locations, and you’ll recover the investment in labor savings within two years. Specify screw-on covers where environmental protection and vibration resistance trump access speed. Use snap-on covers for protected, low-access residential installations where speed matters more than maximum sealing.
