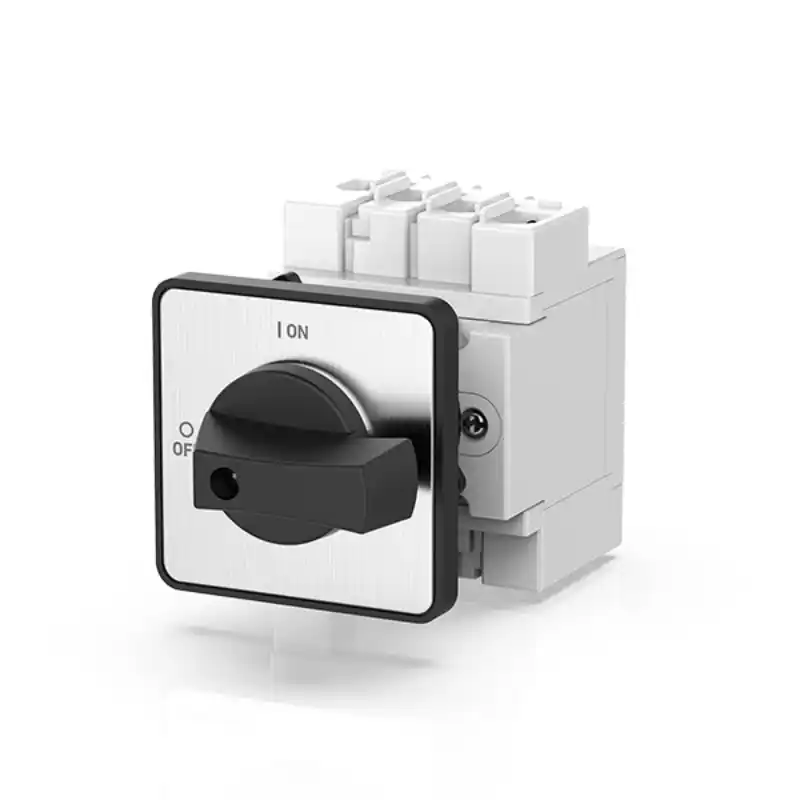

VIOX UKPD32 Z-0-A4 Photovoltaik-DC-Trennschalter
- Fortschrittlicher Sicherheitsschalter für Solarstromanlagen
- Wasserdichtheitsklasse IP67 für zuverlässige Leistung im Freien
- Hochwertige versilberte Kontakte mit 3 ms schneller Lichtbogenzeit
- Abschließbare OFF-Position für sichere Wartungsarbeiten
- Entspricht den Normen AS 60947.3:2018 und IEC 60947.1:2015
- 5 Jahre Garantie mit Versicherungsoptionen verfügbar
- Betriebstemperaturbereich: -40°C bis +85°C
- Frontmontiertes Design für einfache Installation und einfachen Zugang
- Erhältlich in verschiedenen Spannungs- und Stromkonfigurationen
- Geeignet für PV-Anlagen, Isolierung von Wechselrichtern und elektrische Umspannwerke
- Integriertes Entlüftungsventil zum Druckausgleich
- Anpassbar an spezifische Anwendungsanforderungen
Senden Sie uns Ihre Anforderungen, wir werden Ihnen innerhalb von 12 Stunden ein Angebot unterbreiten
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
VIOX UKPD32 Z-0-A4 Photovoltaik-DC-Trennschalter
Übersicht
Der VIOX UKPD32 Z-0-A4 Photovoltaic DC Isolator ist ein hochmoderner Sicherheitsschalter, der speziell für Solaranlagen entwickelt wurde. Dieser leistungsstarke Trennschalter gewährleistet eine vollständige und sichere Abschaltung der Stromkreise und bietet somit einen entscheidenden Schutz bei Service- und Wartungsarbeiten in Photovoltaikanlagen.
Wesentliche Merkmale
- Wasserdicht nach IP67, geeignet für die Installation in jedem Winkel
- Hochwertige versilberte Kontakte mit branchenführender Dicke
- Ultra-schnelle Lichtbogenzeit von 3 ms für verbesserte Sicherheit
- Integriertes Entlüftungsventil zum Druckausgleich
- Abschließbare OFF-Position für sichere Wartungsarbeiten
- Entspricht den Normen AS 60947.3:2018 und IEC 60947.1:2015
- 5 Jahre Garantie mit Produkt- und Rückrufversicherungsoptionen
Technische Daten
Elektrische Eigenschaften
- Spannungswerte: 600Vdc, 800Vdc, 1000Vdc, 1200Vdc, 1500Vdc
- Stromstärken: Variiert je nach Spannung (5A bis 55A)
- Konfigurationsmöglichkeiten: 2/4 Schichten oder 4T/B/S Schichten
Physikalische Merkmale
| Anzahl der Schichten | Spannung/Strom (DC-PV1) | ||||
| 2/4 | 600Vdc | 800Vdc | 1000Vdc | 1200Vdc | 1500Vdc |
| 32 | 26 | 13 | 10 | 5 | |
| 40 | 30 | 20 | 12 | 6 | |
| 55 | 45 | 25 | 15 | 8 | |
| / | 50 | 40 | 30 | 20 | |
| / | 55 | 50 | 40 | 30 | |
| 4T/B/S | / | / | 32 | 26 | 13 |
| / | / | 40 | 30 | 20 | |
| / | / | 55 | 40 | 30 | |
| / | / | / | / | 45 | |
| / | / | / | / | 50 | |
Operatives Umfeld
- Arbeitstemperaturbereich: -40°C bis +85°C
- Schutzart: IP67 (IP66-Gehäuse verfügbar)
Anwendungen
- Photovoltaische Solarstromanlagen
- Elektrische Verteilungsnetze
- Isolierung von Solarwechselrichtern
- Elektrische Umspannwerke
- Isolierung von Leistungsschaltern und Transformatoren
- Instandhaltung von Übertragungsleitungen
Vorteile
- Hervorragende Wasserdichtigkeit für zuverlässige Leistung im Freien
- Verbesserte Haltbarkeit durch hochwertige Kontaktbeschichtung
- Außergewöhnlich schnelle Lichtbogenlöschung für mehr Sicherheit
- Flexible Installationsmöglichkeiten für verschiedene Szenarien
- Sichere Verriegelungsfunktion für die Sicherheit bei der Wartung
- Einhaltung der internationalen Sicherheitsstandards
- Erweiterte Garantie- und Versicherungsoptionen für ein sicheres Gefühl
Anpassungsoptionen
- Mehrere Spannungs- und Stromkonfigurationen verfügbar
- Anpassbare Schichtkonfigurationen für spezifische Anwendungen
- IP66-Gehäuse und andere Optionen für verschiedene Wechselrichtertypen
Sicherheitsmerkmale
Bei der Entwicklung des VIOX UKPD32 Z-0-A4 stand die Sicherheit an erster Stelle. Die verriegelbare AUS-Stellung, die kurze Lichtbogenzeit und die Einhaltung internationaler Normen gewährleisten maximalen Schutz für Geräte und Personal bei Wartungs- und Servicearbeiten.
Installationsanleitung
Für eine sichere und effiziente Installation lesen Sie bitte unser umfassendes Handbuch. Achten Sie auf eine ordnungsgemäße Montage und einen ordnungsgemäßen Anschluss in Übereinstimmung mit den örtlichen elektrischen Vorschriften und Bestimmungen. Das frontseitige Design erleichtert den Zugang und die Bedienung in verschiedenen Einbausituationen.
