TB4460 Keramik-Klemmleiste

Die Keramikklemme TB4460 ist eine erstklassige Lösung für die Hochstromverteilung, die speziell für anspruchsvolle industrielle Anwendungen entwickelt wurde, die eine hohe Stromkapazität bei moderater Anschlussdichte erfordern. Diese professionelle 4-Positions-Klemme kombiniert eine außergewöhnliche Stromstärke von 60 A mit überlegener thermischer Stabilität und hervorragenden elektrischen Isolationseigenschaften, was sie zur idealen Wahl für Ingenieure und Elektriker macht, die an Hochleistungs-Industriesystemen arbeiten, bei denen Zuverlässigkeit und Sicherheit der Anschlüsse nicht verhandelbar sind.

Hochstromdesign mit verbessertem Wirkungsgrad

Die TB4460 verfügt über eine präzise konstruierte 4-in-4-out-Konfiguration, die für industrielle Anwendungen optimiert ist, die eine höhere Stromkapazität erfordern. Hergestellt aus Hochfrequenz-Keramikmaterial, bietet diese Klemme hervorragende Isolationseigenschaften, die herkömmliche Kunststoffalternativen in Hochtemperatur- und Hochstromumgebungen deutlich übertreffen. Das keramische Gehäuse gewährleistet eine vollständige Beständigkeit gegen Alterung, Rissbildung und Verformung selbst unter extremen Temperaturbedingungen von bis zu 750°C und garantiert somit langfristige Stabilität und Sicherheit für Ihre anspruchsvollsten elektrischen Verbindungen.

Jeder Klemmenblock verfügt über acht präzisionsgefertigte Anschlusspunkte mit massiven Kupferleitern für optimale elektrische Leistung und M5-kompatible Schraubklemmen aus hochbelastbarem, beschichtetem Metall. Die freiliegenden Metallleiterplatten bieten eine verbesserte Stromkapazität und Wärmeableitung und gewährleisten einen konsistenten elektrischen Kontakt über alle vier Stromkreise bei hohen Strombelastungen, bei denen die Integrität der Verbindung absolut entscheidend ist.

Hauptmerkmale und technische Vorteile

• Überlegene Stromkapazität: 60 A Nennstrom pro Position bieten eine außergewöhnliche Kapazität für anspruchsvolle industrielle Stromanwendungen
• Optimiertes Vier-Positionen-Design: Die Vier-Positionen-Konfiguration bietet ein ideales Gleichgewicht zwischen Anschlusskapazität und kompakten Abmessungen
• Verbessertes Breitenprofil: 33,5 mm Breite bietet verbesserte Stabilität und Wärmeableitung für Hochstromanwendungen
• Freiliegende Leiterplatten: Verbesserte Metallleiterkonstruktion maximiert die Stromkapazität und die thermische Leistung
• M5 Schraube Kompatibilität: Hochbelastbare M5-Schraubklemmen sorgen für sichere Verbindungen mit Leitern größeren Querschnitts
• Hervorragende Temperaturbeständigkeit: Die keramische Konstruktion widersteht einem Dauerbetrieb bei Temperaturen von bis zu 750°C, was die Möglichkeiten von Kunststoffklemmen weit übersteigt
• Hervorragende elektrische Isolierung: Das keramische Material bietet eine außergewöhnliche Durchschlagsfestigkeit und verhindert Leckströme zwischen benachbarten Positionen
• Flammhemmend: Das von Natur aus feuerfeste Material eliminiert das Risiko einer Entzündung oder Flammenausbreitung in kritischen Hochstromanlagen
• Chemische Beständigkeit: Unempfindlich gegen Öle, Lösungsmittel und die meisten Industriechemikalien, was eine lange Lebensdauer in rauen Umgebungen gewährleistet

Technische Daten

TB4460 Detaillierte Spezifikationen:

• Modellnummer: TB4460
• Konfiguration: 4-in, 4-out (8 Anschlusspunkte)
• Aktuelle Bewertung: 60A pro Position

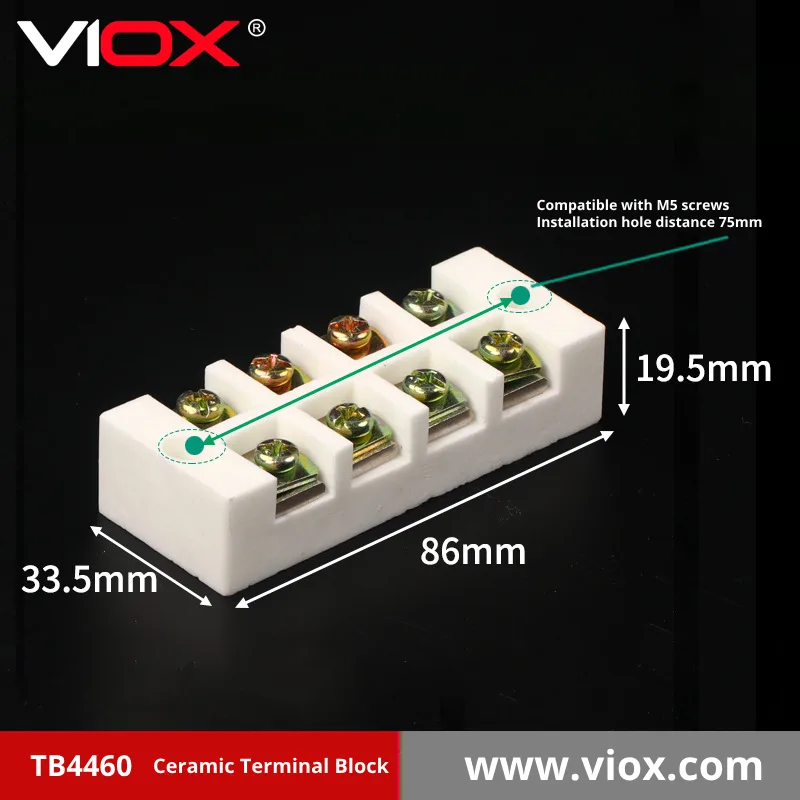

• Abmessungen: 86mm (L) × 33,5mm (B) × 19,5mm (H)
• Material des Gehäuses: Hochfrequenz-Keramik
• Material des Leiters: Hochbelastbarer Kupferkern mit plattierter Oberfläche
• Schraubentyp: M5
• Montageabstand: 75mm Mitte-zu-Mitte
• Kompatible Kabeltypen: Sowohl für weiche als auch für harte Drähte geeignet
• Maximale Betriebstemperatur: 750°C
• Dielektrische Festigkeit: 4kV
• Isolationswiderstand: >2000MΩ bei 500VDC
• Nennspannung: 600V AC/DC

Industrielle Hochstromanwendungen

Die Keramikklemme TB4460 wurde speziell für Anwendungen entwickelt, die eine hohe Stromkapazität bei moderater Anschlussdichte erfordern:

• Industrielle Motoren: Leistungsanschlüsse für mittlere bis große Industriemotoren
• Stromverteilerschränke: Hochstromverteilung in industriellen Schalttafeln
• Industrielle Heizung: Anschlüsse für Heizelemente in Industrieöfen und Brennöfen
• Schwermaschinen: Energieverteilung in Produktions- und Verarbeitungsanlagen
• Ausrüstung zum Schweißen: Stromanschlüsse in industriellen Schweißanlagen
• HVAC-Systeme: Hochstromverbindungen in industriellen Heiz- und Kühlanlagen
• Kältetechnik: Energieverteilung in industriellen Kälteanlagen
• Transportsysteme: Stromanschlüsse in Eisenbahn- und Schwertransportanwendungen

Professionelle Installationsrichtlinien

Für optimale Leistung und Zuverlässigkeit bei Hochstromanwendungen sollten Sie diese speziellen Richtlinien befolgen:

1. Befestigen Sie das Gerät sicher an einer sauberen, flachen Oberfläche mit den mitgelieferten 75 mm Befestigungslöchern.
2. Halten Sie einen Mindestabstand von 30 mm um die Klemmenleiste herum ein, um eine ordnungsgemäße Wärmeableitung zu gewährleisten.
3. Verwenden Sie entsprechend dimensionierte Leiter für 60A-Anwendungen (normalerweise 6-10mm²)
4. Drähte auf geeignete Länge abisolieren (normalerweise 10-12 mm)
5. Lösen Sie die M5-Klemmenschrauben vollständig, bevor Sie die Drähte einführen.
6. Leiter vollständig in die Klemmenöffnungen einführen
7. M5-Schrauben mit einem Drehmoment von 2,0-2,5 N-m anziehen
8. Überprüfung der sicheren Verbindung durch Sichtprüfung und mechanische Tests
9. Regelmäßige Inspektion und Nachziehen als Teil des Wartungsprotokolls einplanen

Der Vorteil des TB4460: Hohe Stromleistung bei geringerem Platzbedarf

Für industrielle Anwendungen, die eine höhere Stromkapazität in einem kompakten Vier-Positionen-Format erfordern, bietet die Keramikklemme TB4460 ein außergewöhnliches Gleichgewicht von Leistung und Effizienz. Ihre Nennleistung von 60 A bietet die für anspruchsvolle industrielle Anwendungen erforderliche Kapazität, während ihre kompakte Länge von 86 mm den Platzbedarf auf der Schalttafel minimiert. Die keramische Konstruktion gewährleistet eine außergewöhnliche Temperaturbeständigkeit und elektrische Isolierung und bietet die Zuverlässigkeit, die in Industrieumgebungen gefordert wird, in denen die Integrität und Sicherheit der Verbindungen von größter Bedeutung sind.
