TB121240 Keramik-Klemmleiste
Die VIOX TB121240 Keramik-Klemmenleiste verfügt über ein 12-in-12-out, 40A Design für die industrielle Stromverteilung mit hoher Dichte. Mit einer Hitzebeständigkeit von 750°C ist sie perfekt für Schalttafeln und Maschinen geeignet. Verlassen Sie sich auf VIOX, wenn es um dauerhafte, sichere Lösungen in extremen industriellen Umgebungen geht.
Senden Sie uns Ihre Anforderungen, wir werden Ihnen innerhalb von 12 Stunden ein Angebot unterbreiten
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
Die keramische Reihenklemme TB121240 stellt die Spitze der Stromverteilungstechnologie mit hoher Dichte dar. Sie wurde speziell für anspruchsvolle industrielle Anwendungen entwickelt, die mehrere Anschlusspunkte mit außergewöhnlicher Zuverlässigkeit erfordern. Diese professionelle 12-polige Reihenklemme kombiniert eine robuste Stromstärke von 40 A mit überlegener thermischer Stabilität und hervorragenden elektrischen Isolationseigenschaften, was sie zur definitiven Wahl für Ingenieure und Elektriker macht, die an komplexen industriellen Systemen arbeiten, bei denen Zuverlässigkeit und Sicherheit der Anschlüsse von größter Bedeutung sind.
Lineares Design mit maximaler Kapazität für die industrielle Energieverteilung
Die TB121240 verfügt über eine branchenführende lineare 12-in-12-out-Konfiguration, die speziell zur Maximierung der Anschlusskapazität in Schalttafeln und Verteilersystemen entwickelt wurde. Die aus Hochfrequenzkeramik gefertigte Klemme bietet hervorragende Isolationseigenschaften, die herkömmliche Kunststoffalternativen in industriellen Hochtemperaturumgebungen deutlich übertreffen. Das keramische Gehäuse gewährleistet selbst unter extremen Temperaturbedingungen von bis zu 750°C vollständige Beständigkeit gegen Alterung, Rissbildung und Verformung und garantiert so langfristige Stabilität und Sicherheit für kritische elektrische Verbindungen in der Industrie.
Jeder Klemmenblock verfügt über vierundzwanzig präzisionsgefertigte Anschlusspunkte mit massiven Kupferleitern für optimale elektrische Leistung und M5-kompatible Schraubklemmen aus langlebigem, beschichtetem Metall. Diese industrietaugliche Konstruktion bietet eine sichere und zuverlässige Drahtklemmung, die Vibrationen und Temperaturschwankungen standhält, ohne sich im Laufe der Zeit zu lockern, und gewährleistet so einen konsistenten elektrischen Kontakt über alle zwölf Stromkreise in anspruchsvollen Anwendungen, bei denen die Integrität der Verbindung entscheidend ist.
Hauptmerkmale und technische Vorteile
- Maximale Verbindungsdichte: Zwölfpoliges Design ermöglicht umfangreiche Stromverteilungsmöglichkeiten in einer einzigen linearen Klemmleiste
- Erhebliche derzeitige Kapazität: 40 A Nennleistung pro Position bieten ausreichend Kapazität für industrielle Steuerungs- und Stromversorgungsanwendungen

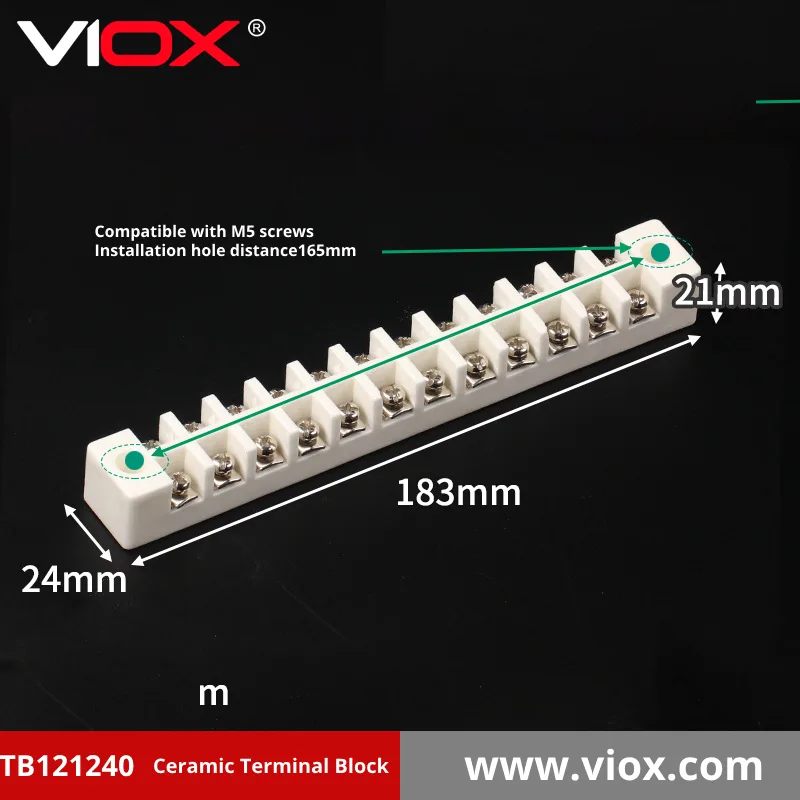

- Erweiterte lineare Konfiguration: 183 mm Länge bietet Platz für zwölf vollständige Positionen, wobei die richtigen Abstände für sichere Abschlüsse eingehalten werden
- Optimiertes Montagesystem: Eingebaute Befestigungslöcher im Abstand von 165 mm für den sicheren und standardisierten Einbau in Schalttafeln
- M5 Schraube Kompatibilität: Industrietaugliche M5-Schraubklemmen bieten eine erhöhte Klemmkraft für sichere Verbindungen
- Hervorragende Temperaturbeständigkeit: Die keramische Konstruktion widersteht einem Dauerbetrieb bei Temperaturen von bis zu 750°C, was die Möglichkeiten von Kunststoffklemmen weit übersteigt
- Hervorragende elektrische Isolierung: Das keramische Material bietet eine außergewöhnliche Durchschlagsfestigkeit und verhindert Leckströme zwischen benachbarten Positionen
- Flammhemmend: Natürlich feuerbeständiges Material eliminiert das Risiko einer Entzündung oder Flammenausbreitung in kritischen Installationen
- Chemische Beständigkeit: Unempfindlich gegen Öle, Lösungsmittel und die meisten Industriechemikalien, was eine lange Lebensdauer in rauen Umgebungen gewährleistet
Technische Daten
| Modell Typ | Konfiguration | Aktuelle Bewertung | Länge | Breite | Höhe | Schraube Typ | Montageabstand |
|---|---|---|---|---|---|---|---|
| TB121240 | 12-in 12-out | 40A | 183mm | 24mm | 21mm | M5 | 165mm |
| TB101040 | 10 rein 10 raus | 40A | 160mm | 24mm | 21mm | M5 | 144mm |
| TB8840 | 8-in 8-out | 40A | 141,5 mm | 34,8 mm | 24,6 mm | M3 | 95mm |
| TB7760 | 7-in 7-out | 60A | 135 mm | 35mm | 19mm | M5 | 123mm |
| TB6640 | 6-in 6-out | 40A | 98mm | 24mm | 20mm | M3 | 88mm |
| TB4460 | 4-in 4-out | 60A | 86mm | 33,5 mm | 19,5 mm | M5 | 75mm |
| TB4440 | 4-in 4-out | 40A | 63mm | 23,8 mm | 16,8 mm | M3 | 55,5 mm |
| TB3340 | 3-in 3-out | 40A | 55,5 mm | 25mm | 13,6 mm | M3 | 48mm |
| TB2260 | 2-in 2-out | 60A | 43,3 mm | 30mm | 18,3 mm | M5 | 34 mm |
TB121240 Detaillierte Spezifikationen:
- Modellnummer: TB121240
- Konfiguration: 12-in, 12-out (24 Anschlusspunkte)
- Aktuelle Bewertung: 40A pro Position
- Abmessungen: 183mm (L) × 24mm (B) × 21mm (H)
- Material des Gehäuses: Hochfrequenz-Keramik
- Material des Leiters: Kupferkern
- Schraubentyp: M5
- Montageabstand: 165mm Mitte-zu-Mitte
- Kompatible Kabeltypen: Sowohl für weiche als auch für harte Drähte geeignet
- Maximale Betriebstemperatur: 750°C
- Dielektrische Festigkeit: 3,5 kV
- Isolationswiderstand: >2000MΩ bei 500VDC
- Nennspannung: 600V AC/DC
Industrielle Anwendungen
Der TB121240 Ceramic Terminal Block wurde speziell für industrielle Anwendungen entwickelt, die umfangreiche Anschlusspunkte mit gleichbleibender Zuverlässigkeit erfordern:
- Industrielle Schalttafeln: Hauptverteilerschienen für komplexe Steuerungssysteme
- Fertigungsanlagen: Mehrkreisige Energieverteilung in Produktionsmaschinen
- Stromverteilungssysteme: Zentralisierte Anschlusspunkte für die Stromverteilung
- Industrielle Heizsysteme: Anschlüsse für mehrere Heizelemente in Industrieöfen und Öfen
- Motor Control Centers: Mehrere Motoranschlusspunkte für die industrielle Automatisierung
- Gebäudeautomatisierung: Zentralisierte Verkabelungssysteme für das Gebäudemanagement
- Verkehrsinfrastruktur: Energieverteilung in Eisenbahn- und Transportsystemen
- Schwere Ausrüstung: Mehrkreisverbindungen in Bau- und Bergbaumaschinen
Professionelle Installationsrichtlinien
Für optimale Leistung und Zuverlässigkeit in industriellen Anlagen sollten Sie diese speziellen Richtlinien befolgen:
- Befestigen Sie das Gerät sicher an einer sauberen, flachen Oberfläche mit Hilfe der mitgelieferten 165-mm-Montagelöcher.
- Halten Sie einen Mindestabstand von 25 mm um die Klemmenleiste herum ein, um eine ordnungsgemäße Wärmeableitung zu gewährleisten.
- Drähte auf geeignete Länge abisolieren (normalerweise 8-10 mm)
- Lösen Sie die M5-Klemmenschrauben vollständig, bevor Sie die Drähte einführen.
- Leiter vollständig in die Klemmenöffnungen einführen
- M5-Schrauben mit einem Drehmoment von 1,8-2,2 N-m anziehen
- Überprüfung der sicheren Verbindung durch Sichtprüfung und mechanische Tests
- Umfassende Kennzeichnung der Stromkreise für die künftige Wartung einführen
- Regelmäßige Inspektion und Nachziehen als Teil des Wartungsprotokolls einplanen
Der Vorteil des TB121240: Anschlusszuverlässigkeit in Industriequalität
Die Keramikklemme TB121240 bietet deutliche Vorteile gegenüber herkömmlichen Klemmen für industrielle Anwendungen. Ihre keramische Konstruktion bietet eine außergewöhnliche Temperaturbeständigkeit, die die Integrität der Verbindungen auch in Umgebungen mit hoher Hitze gewährleistet, in denen Kunststoffklemmen schnell beschädigt werden würden. Das lineare Barrieredesign mit großen Abständen zwischen den Positionen erhöht die Sicherheit, indem es Lichtbögen und Kurzschlüsse verhindert, während die robusten M5-Schraubklemmen größere Leiter ohne Druckschäden aufnehmen können. Für industrielle Installationen, die mehrere Anschlusspunkte mit unerschütterlicher Zuverlässigkeit erfordern, stellt die TB121240 die endgültige Lösung für den professionellen Ingenieur dar.
