পাম্পের শর্ট সাইক্লিং প্রতিরোধ: কিভাবে প্রেসার সুইচের সাথে টাইম রিলে ইন্টিগ্রেট করবেন

ভূমিকা

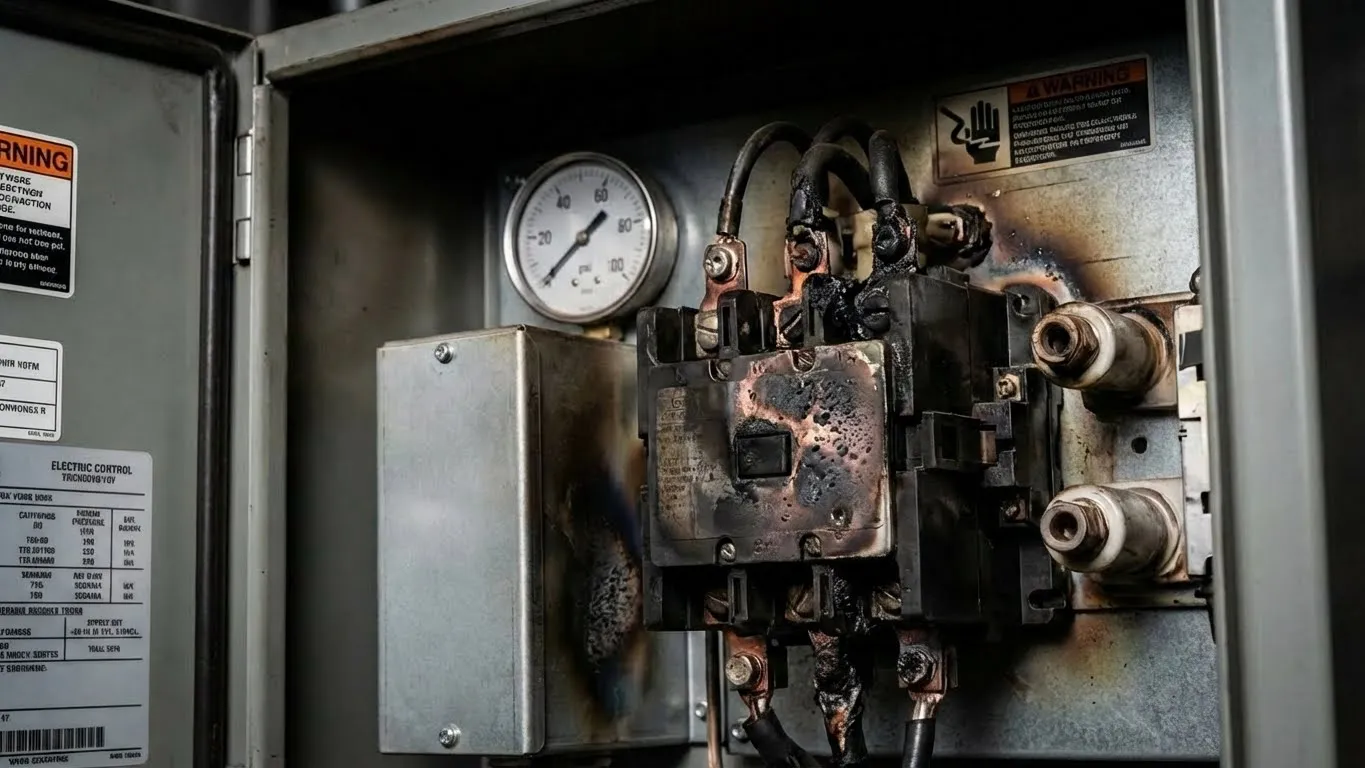

ভোর ২:৪৭ মিনিটে, একজন রক্ষণাবেক্ষণ প্রকৌশলী একটি পৌর জল পরিশোধন কেন্দ্রে অ্যালার্মের সাড়া দেন। কন্ট্রোল প্যানেল খোলার পরে, তিনি একটি বিপর্যয় দেখতে পান: প্রধান পাম্প কন্ট্রাক্টরের কন্টাক্টগুলো নিজেদের মধ্যে ঝালাই হয়ে বন্ধ হয়ে গেছে, কয়েলের ইনসুলেশনে পোড়া দাগ দেখা যাচ্ছে এবং অতিরিক্ত গরম হওয়া যন্ত্রাংশের ঝাঁঝালো গন্ধ enclosure-এ ভরে গেছে। মূল কারণ? পাম্প শর্ট সাইক্লিং—এমন একটি ঘটনা যেখানে প্রেসার সুইচ দ্রুত পাম্পটিকে প্রতি সেকেন্ডে একাধিকবার চালু এবং বন্ধ করে, যার ফলে একটি বৈদ্যুতিক “চ্যাটার” তৈরি হয় যা কয়েক সপ্তাহের মধ্যে সরঞ্জাম ধ্বংস করে দেয়।.

একটি সঠিকভাবে কনফিগার করা টাইম ডিলে রিলে ব্যবহারের মাধ্যমে এই $3,200 কন্টাক্টর প্রতিস্থাপন প্রতিরোধ করা যেত। শর্ট সাইক্লিং শুধু কন্টাক্টরের ক্ষতি করে না; এটি ইনরাশ কারেন্ট সার্জ দিয়ে মোটর ওয়াইন্ডিংকে আঘাত করে, বিয়ারিংয়ের ক্ষয় বাড়ায় এবং ভোল্টেজের ব্যাঘাত ঘটায় যা আশেপাশের সরঞ্জামকে প্রভাবিত করে। জল সরবরাহ ব্যবস্থা, HVAC ইনস্টলেশন বা শিল্প তরল ব্যবস্থাপনার দায়িত্বে থাকা প্রকৌশলীদের জন্য, প্রেসার সুইচের সাথে কীভাবে ইন্টিগ্রেট করতে হয় তা বোঝা ঐচ্ছিক নয়—এটি অপরিহার্য প্রতিরোধমূলক রক্ষণাবেক্ষণ। সময় বিলম্ব relays প্রেসার সুইচের সাথে কীভাবে ইন্টিগ্রেট করতে হয় তা বোঝা ঐচ্ছিক নয়—এটি অপরিহার্য প্রতিরোধমূলক রক্ষণাবেক্ষণ।.

“চ্যাটার” সমস্যা: পাম্প শর্ট সাইক্লিং বোঝা

শর্ট সাইক্লিংয়ের সময় আসলে কী ঘটে

যখন একটি পাম্প সিস্টেমের জলের চাপ প্রেসার সুইচের সেটপয়েন্টের কাছাকাছি থাকে—ধরুন, ৪.০ বার (৫৮ psi)—তখন সুইচটি একটি মারাত্মক oscillation zone-এ প্রবেশ করে। পাম্প শুরু হয়, চাপ বেড়ে ৪.১ বার হয়, সুইচ খোলে, চাপ সঙ্গে সঙ্গে ৩.৯ বারে নেমে যায়, সুইচ আবার বন্ধ হয়ে যায়। এই চক্রটি প্রতি সেকেন্ডে ৫-১০ বার পুনরাবৃত্তি হয়, যা একটি বৈশিষ্ট্যযুক্ত “machine gun” ক্লিক করার শব্দ তৈরি করে যা আসন্ন ব্যর্থতার সংকেত দেয়।.

সমস্যাটি অপর্যাপ্ত প্রেসার সুইচ হিস্টেরেসিস (differential) থেকে উদ্ভূত। একটি সঠিকভাবে ডিজাইন করা সুইচের কাট-ইন এবং কাট-আউট চাপের মধ্যে ২০ psi (১.৪ বার) পার্থক্য থাকা উচিত—উদাহরণস্বরূপ, ৪০ psi থেকে শুরু করে ৬০ psi-তে বন্ধ হওয়া। তবে, সস্তা সুইচ, ভুল ক্যালিব্রেট করা সেটিংস বা জীর্ণ যান্ত্রিক উপাদান এই পার্থক্যকে মাত্র ২-৫ psi-তে কমিয়ে দিতে পারে, যা সুইচটিকে স্থায়ী hunting mode-এ রাখে।.

ধ্বংসের ক্যাসকেড

কন্টাক্টর কন্টাক্টের ক্ষতি: প্রতিটি সুইচ বন্ধ হওয়া কন্টাক্টরের সিলভার-ক্যাডমিয়াম কন্টাক্টের মাধ্যমে সম্পূর্ণ লোড কারেন্ট পাঠায়। দ্রুত সাইক্লিংয়ের সময়, এই কন্টাক্টগুলো লোডের অধীনে খোলে এবং বন্ধ হয়—যা সবচেয়ে খারাপ অপারেটিং অবস্থা। Arcing-এর কারণে প্রতিটি চক্রের সাথে কন্টাক্ট উপাদানের অতি ক্ষুদ্র পরিমাণ বাষ্পীভূত হয়। ১০,০০০ দ্রুত চক্রের পরে (যা মাত্র ৩০ ঘণ্টার মধ্যে অর্জন করা সম্ভব), কন্টাক্টে গর্ত, কার্বন জমা এবং উচ্চ-প্রতিরোধ অঞ্চল তৈরি হয় যা তাপ উৎপন্ন করে। কন্টাক্টগুলো অবশেষে ঝালাই হয়ে বন্ধ হয়ে যায় বা সম্পূর্ণরূপে পুড়ে যায়।.

মোটর ওয়াইন্ডিং স্ট্রেস: পাম্প মোটরগুলো স্টার্টআপের সময় তাদের ফুল লোড কারেন্টের ৬-৮ গুণ বেশি locked-rotor amperage (LRA) অনুভব করে। ২৮A রানিং কারেন্ট সহ একটি ১০ HP মোটর প্রথম ০.৫-২ সেকেন্ডের জন্য ১৬৮-২২৪A টানে। শর্ট সাইক্লিংয়ের সময়, মোটর কখনই রানিং স্পিডে পৌঁছায় না—এটি বারবার স্টার্টআপ সার্জ দিয়ে আঘাত করা হয়। মোটর ওয়াইন্ডিং ইনসুলেশন, যা একটি নির্দিষ্ট সংখ্যক thermal cycles-এর জন্য রেট করা হয়েছে, তা দ্রুত খারাপ হয়ে যায়। বিয়ারিংগুলোও ক্ষতিগ্রস্ত হয় কারণ রোটরটি যথাযথ লুব্রিকেশন ফিল্ম তৈরি করার সময় না পেয়ে বারবার ত্বরান্বিত এবং ধীর হয়ে যায়।.

রিলে কয়েল অতিরিক্ত গরম হওয়া: পাম্প কন্টাক্টরের ইলেক্ট্রোম্যাগনেটিক কয়েল অপারেশনের সময় তাপ উৎপন্ন করে। স্বাভাবিক ডিউটি ​​সাইকেলগুলো স্টার্টের মধ্যে শীতল হওয়ার সুযোগ দেয়। দ্রুত সাইক্লিং শীতল হওয়ার সময়কে দূর করে, যার ফলে কয়েলের তাপমাত্রা পরিবেষ্টিত তাপমাত্রা থেকে ৪০-৬০°C উপরে উঠে যায়। এটি ইনসুলেশন ভেঙে যাওয়াকে ত্বরান্বিত করে এবং অবশেষে কয়েল ব্যর্থতা বা হোল্ডিং ফোর্স হ্রাসের দিকে পরিচালিত করে, যা আরও বেশি চ্যাটার সৃষ্টি করে।.

স্বাভাবিক অপারেশন বনাম শর্ট সাইক্লিং: গুরুত্বপূর্ণ পার্থক্য

প্যারামিটার	স্বাভাবিক অপারেশন	শর্ট সাইক্লিং কন্ডিশন
সাইকেল ফ্রিকোয়েন্সি	প্রতি ঘন্টায় ৪-৮টি স্টার্ট	প্রতি ঘন্টায় ৩০০-৬০০টি স্টার্ট
চাপের পার্থক্য	২০ psi (১.৪ বার)	২-৫ psi (০.১৪-০.৩৫ বার)
কন্টাক্টরের জীবন প্রত্যাশা	১০০,০০০-৫০০,০০০ অপারেশন	৫,০০০-২০,০০০ অপারেশন
মোটরের তাপীয় চাপ	ডিজাইন সীমার মধ্যে	তাপীয় ক্ষমতা অতিক্রম করে
শ্রাব্য ইঙ্গিত	শান্ত রিলে ক্লিক	দ্রুত “machine gun” ক্লিক
পাওয়ার কোয়ালিটি	স্থিতিশীল ভোল্টেজ	প্রতিটি স্টার্টের সাথে ভোল্টেজ ড্রপ
MTBF (Mean Time Between Failures)	৩-৫ বছর	3-6 মাস

কেন প্রেসার সুইচে পর্যাপ্ত হিস্টেরেসিস থাকে না

অনেক বেসিক প্রেসার সুইচ অ্যাডজাস্টেবল ডিফারেনশিয়াল সেটিংস ছাড়াই সাধারণ স্ন্যাপ-অ্যাকশন মেকানিজম ব্যবহার করে। স্প্রিং দুর্বল হয়ে গেলে এবং কন্টাক্ট সারফেসগুলো জীর্ণ হয়ে গেলে, যান্ত্রিক “স্ন্যাপ” অ্যাকশন দুর্বল হয়ে যায়, যা কার্যকর চাপের পার্থক্য কমিয়ে দেয়। অতিরিক্তভাবে, প্রেসার ট্যাঙ্কবিহীন বা ছোট আকারের ট্যাঙ্কযুক্ত সিস্টেমগুলোতে দ্রুত চাপের পরিবর্তন ঘটে—পাম্প প্রায় তাৎক্ষণিকভাবে একটি ছোট ভলিউমে চাপ তৈরি করে, যা অবিলম্বে বন্ধ হওয়াকে ট্রিগার করে।.

একাধিক ড্র পয়েন্ট (ফিক্সচার, ইরিগেশন জোন বা প্রসেস সরঞ্জাম) সহ সিস্টেমগুলোতে, ছোটখাটো লিকেজ বা ফোঁটা ফোঁটা কল ক্রমাগত মাইক্রো-ডিমান্ড তৈরি করে যা চাপকে বিপদজনক অঞ্চলে ধরে রাখে। চাপ কখনই সুইচ কাটআউটকে সম্পূর্ণরূপে সন্তুষ্ট করার জন্য যথেষ্ট উপরে ওঠে না, বা স্থিতিশীল বন্ধ অবস্থা প্রতিষ্ঠার জন্য যথেষ্ট নিচে নামে না।.

টাইম রিলে সলিউশন: স্মার্ট লজিক কন্ট্রোল

টাইম ডিলে রিলে একটি বাইনারি প্রেসার সুইচ সিগন্যালকে বুদ্ধিমান, নিয়ন্ত্রিত পাম্প সিকোয়েন্সিংয়ে রূপান্তরিত করে। কন্ট্রোল লজিকের কৌশলগত পয়েন্টগুলোতে ইচ্ছাকৃত বিলম্ব প্রবর্তন করে, এই ডিভাইসগুলো সিস্টেমের প্রতিক্রিয়াশীলতা বজায় রেখে চ্যাটারের কারণ হওয়া শর্তগুলো দূর করে।.

লজিক এ: অন-ডিলে টাইমার সুরক্ষা

একটি অন-ডিলে টাইমার একটি যাচাইকরণ গেট হিসাবে কাজ করে। যখন প্রেসার সুইচ বন্ধ হয় (পাম্প অপারেশনের জন্য আহ্বান করে), তখন টাইমারের কয়েল সক্রিয় হয়, কিন্তু এর আউটপুট কন্টাক্টগুলো খোলা থাকে। শুধুমাত্র পূর্বনির্ধারিত সময়—সাধারণত ৫-১০ সেকেন্ড—পরে কন্টাক্টগুলো বন্ধ হয়, যা পাম্পে পাওয়ার পৌঁছাতে দেয়। কন্টাক্টর কয়েল.

মূল সুবিধা:

• মিথ্যা সংকেত প্রত্যাখ্যান: ওয়াটার হ্যামার, ভালভ বন্ধ বা অস্থায়ী উচ্চ-ড্র ইভেন্ট থেকে ক্ষণস্থায়ী চাপের পতন অপ্রয়োজনীয় স্টার্ট ট্রিগার করে না।.
• চাহিদা যাচাইকরণ: বিলম্ব নিশ্চিত করে যে মোটরকে স্টার্ট সাইকেলে প্রতিশ্রুতি দেওয়ার আগে প্রকৃত, টেকসই চাহিদা বিদ্যমান।.
• হ্রাসকৃত স্টার্ট ফ্রিকোয়েন্সি: যে সিস্টেমগুলো hunting behavior অনুভব করছে সেগুলো অবিলম্বে স্থিতিশীল হয়, কারণ টাইমার বিলম্বের চেয়ে কম সময়ের চাপের ওঠানামাকে “উপেক্ষা” করে।.

অ্যাপ্লিকেশন অনুসারে অপটিমাল সেটিংস:

• আবাসিক জল ব্যবস্থা: ৩-৫ সেকেন্ড
• বাণিজ্যিক HVAC চিলড ওয়াটার: ৫-১০ সেকেন্ড
• শিল্প প্রক্রিয়া শীতলীকরণ: ৮-১৫ সেকেন্ড (প্রক্রিয়া সরঞ্জামকে স্থিতিশীল হতে দেয়)
• সেচ ব্যবস্থা: ৫-৮ সেকেন্ড

অন-ডিলে কৌশলটি সেই সিস্টেমগুলোতে সবচেয়ে ভালো কাজ করে যেখানে চাহিদার ঘটনাগুলো সত্যিকার অর্থে বিরতিপূর্ণ—যেখানে স্টার্টগুলো বিরল এবং ইচ্ছাকৃত হওয়া উচিত। তবে, এটি শাটডাউন পর্বকে সম্বোধন করে না, যেখানে চ্যাটার সবচেয়ে বেশি ঘটে।.

লজিক বি: অফ-ডিলে টাইমার সুরক্ষা (প্রাথমিক সমাধান)

শর্ট সাইক্লিং প্রতিরোধের জন্য অফ-ডিলে টাইমার আরও গুরুত্বপূর্ণ উপাদান। এটি বিপরীতভাবে কাজ করে: যখন প্রেসার সুইচ খোলে (পর্যাপ্ত চাপ নির্দেশ করে), তখন টাইমারের কয়েল ডি-এনার্জাইজড হয়, কিন্তু এর কন্টাক্টগুলো একটি পূর্বনির্ধারিত সময়কালের জন্য বন্ধ থাকে—সাধারণত ১০-২০ সেকেন্ড। এই “overrun” সময়কালে, প্রেসার সুইচ খোলার পরেও পাম্প চলতে থাকে।.

কেন এটি কাজ করে:
যখন একটি পাম্প শাটঅফ চাপে পৌঁছায় এবং বন্ধ হয়ে যায়, তখন সিস্টেমের চাপ স্থির থাকে না। ছোটখাটো লিকেজ, তাপীয় প্রসারণ বা অবশিষ্ট প্রবাহের কারণে চাপ নিচের দিকে সরে যায়। অফ-ডিলে সুরক্ষা ছাড়া, চাপ ১-২ সেকেন্ডের মধ্যে কাটআউট থ্রেশহোল্ডের নিচে নেমে যেতে পারে, যার ফলে অবিলম্বে রিস্টার্ট হয়। অফ-ডিলে টাইমার পাম্পটিকে যথেষ্ট সময় ধরে চলতে বাধ্য করে:

1. সিস্টেমের চাপ স্থিতিশীল করুন: অতিরিক্ত রানটাইম চাপকে কাটআউট পয়েন্টের উপরে ভালোভাবে ঠেলে দেয়, যা একটি বাফার জোন তৈরি করে।.
2. ক্ষণস্থায়ী চাহিদা পূরণ করুন: বিলম্বের সময়কালে ঘটা যেকোনো ছোটখাটো ড্র নতুন স্টার্ট ট্রিগার না করেই পূরণ করা হয়।.
3. প্রেসার ট্যাঙ্ক চার্জ করার অনুমতি দিন: অ্যাকুমুলেটর ট্যাঙ্কযুক্ত সিস্টেমে, বর্ধিত রানটাইম পুরো ট্যাঙ্ককে চাপযুক্ত করে।.

গুরুত্বপূর্ণ অ্যাপ্লিকেশন নোট: পাম্পের স্বাভাবিক রান-টু-শাটঅফ সময়ের 1.5-2 গুণ অফ-ডিলে টাইমার সেট করুন। যদি কোনও পাম্প সাধারণত কাটআউট চাপে পৌঁছানোর আগে 6 সেকেন্ড চলে, তবে অফ-ডিলে 10-12 সেকেন্ডে সেট করুন। এটি টাইমারকে অত্যধিক সময় ধরে পাম্প চালু রাখা থেকে রক্ষা করে এবং পর্যাপ্ত সুরক্ষা প্রদান করে।.

সমন্বিত পদ্ধতি: সর্বাধিক সুরক্ষা

মিশন-ক্রিটিক্যাল অ্যাপ্লিকেশন বা গুরুতর চ্যাটার হিস্টরিযুক্ত সিস্টেমের জন্য, সিরিজে অন-ডিলে এবং অফ-ডিলে উভয় টাইমার প্রয়োগ করুন। এই ডুয়াল-টাইমার কৌশলটি শুরু এবং বন্ধ ইভেন্টের চারপাশে একটি “ডেড ব্যান্ড” তৈরি করে:

অপারেশনাল সিকোয়েন্স:

1. সুইচ কাট-ইন-এর নিচে চাপ কমে গেলে → সুইচ বন্ধ হয়ে যায়
2. অন-ডিলে টাইমার 5-সেকেন্ডের যাচাইকরণ গণনা শুরু করে
3. একটানা চাহিদার 5 সেকেন্ড পরে → টাইমার কন্ট্রাক্টরকে শক্তি দেয়
4. পাম্প চালু হয় এবং চাপ তৈরি করে
5. চাপ কাটআউটে পৌঁছায় → সুইচ খোলে
6. অফ-ডিলে টাইমার অতিরিক্ত 15 সেকেন্ডের জন্য কন্ট্রাক্টরকে বন্ধ রাখে
7. 15 সেকেন্ড পরে → টাইমার কন্ট্রাক্টর ছেড়ে দেয়, পাম্প বন্ধ হয়ে যায়
8. সিস্টেম চাপ বাফার সহ স্থিতিশীল অফ-স্টেটে প্রবেশ করে

এই পদ্ধতি সম্ভাব্য শুরুর চেষ্টার মধ্যে সর্বনিম্ন 20-সেকেন্ডের ব্যবধানের নিশ্চয়তা দেয়, যা শর্ট সাইক্লিংকে শারীরিকভাবে অসম্ভব করে তোলে।.

টাইমার লজিক তুলনা টেবিল

টাইমারের প্রকার	অ্যাক্টিভেশন ট্রিগার	সুরক্ষা পয়েন্ট	সাধারণ বিলম্ব সেটিং	সেরা অ্যাপ্লিকেশন	চ্যাটারের বিপরীতে কার্যকারিতা
অন-ডিলে	প্রেসার সুইচ বন্ধ হয়ে যায়	পাম্প শুরুর পর্যায়	3-10 seconds	ঘন ঘন চাপ ক্ষণস্থায়ী সিস্টেম	মাঝারি (60-70%)
অফ-ডিলে	প্রেসার সুইচ খুলে যায়	পাম্প বন্ধ করার পর্যায়	10-20 সেকেন্ড	দ্রুত চাপ হ্রাসের সিস্টেম	উচ্চ (৮৫-৯৫%)
সম্মিলিত অন + অফ	উভয় পরিবর্তন	শুরু এবং বন্ধ উভয়ই	5s অন + 15s অফ	সমালোচনামূলক সিস্টেম, গুরুতর চ্যাটার ইতিহাস	সর্বোচ্চ (98-99%)
ইন্টারভাল টাইমার	বাহ্যিক ট্রিগার	একটানা সাইক্লিং অ্যাপ্লিকেশন	30s অন, 30s অফ	ফিক্সড-সাইকেল অ্যাপ্লিকেশন (ফাউন্টেন, সেচ)	প্রযোজ্য নয় - ভিন্ন ব্যবহারের ক্ষেত্র

VIOX মাল্টি-ফাংশন টাইম রিলেগুলিতে নির্বাচক সুইচ বা মেনু সেটিংস রয়েছে যা একটি একক ডিভাইসকে যেকোনো টাইমিং মোডে কাজ করতে দেয়। এই নমনীয়তার মানে হল একটি রিলে মডেল একাধিক অ্যাপ্লিকেশন পরিবেশন করে, ইনভেন্টরি সহজ করে এবং ফিল্ড বিভ্রান্তি হ্রাস করে।.

ওয়্যারিং ডায়াগ্রাম: ব্যবহারিক বাস্তবায়ন

সঠিক টাইম রিলে ইন্টিগ্রেশনের জন্য তিনটি স্বতন্ত্র সার্কিট বোঝা দরকার: কন্ট্রোল পাওয়ার সার্কিট, টাইমার কন্ট্রোল সার্কিট এবং মোটর পাওয়ার সার্কিট। প্রতিটি বিভিন্ন ভোল্টেজে কাজ করে এবং একটি নির্দিষ্ট কাজ করে।.

কন্ট্রোল সার্কিট আর্কিটেকচার

সার্কিট 1: প্রেসার সুইচ থেকে টাইমার কয়েল (কন্ট্রোল পাওয়ার)

লাইন (L1, 120V বা 230V AC)

যখন সিস্টেমের চাপ কাট-ইন সেটপয়েন্টের নিচে নেমে যায়, তখন প্রেসার সুইচ তার কন্টাক্ট বন্ধ করে, সার্কিটটি সম্পূর্ণ করে এবং টাইমার রিলের অভ্যন্তরীণ কয়েলকে শক্তি দেয়। রিলে অবিলম্বে তার টাইমিং সিকোয়েন্স শুরু করে। টার্মিনাল পদবী IEC মান অনুসরণ করে: A1 এবং A2 সর্বদা প্রস্তুতকারক নির্বিশেষে কয়েল সংযোগ উপস্থাপন করে।.

গুরুত্বপূর্ণ স্পেসিফিকেশন: টাইমার কয়েল ভোল্টেজ কন্ট্রোল সার্কিট ভোল্টেজের সাথে মিলতে হবে। শিল্প প্যানেলের জন্য, 24V DC নিয়ন্ত্রণ স্ট্যান্ডার্ড (একটি ট্রান্সফরমার দ্বারা চালিত)। আবাসিক এবং হালকা বাণিজ্যিক অ্যাপ্লিকেশনগুলি সাধারণত 120V AC (উত্তর আমেরিকা) বা 230V AC (আন্তর্জাতিক) ব্যবহার করে। VIOX টাইম রিলে সমস্ত ভোল্টেজ ভেরিয়েন্টে পাওয়া যায়—ইনস্টলেশনের আগে সর্বদা যাচাই করুন যে রিলে নেমপ্লেট আপনার কন্ট্রোল ভোল্টেজের সাথে মেলে।.

সার্কিট 2: টাইমার আউটপুট থেকে কন্ট্রাক্টর কয়েল

লাইন (L1, 120V বা 230V AC)

টাইমার তার বিলম্ব সময়কাল শেষ করার পরে, এর নরমালি-ওপেন (NO) আউটপুট কন্টাক্ট বন্ধ হয়ে যায়, টার্মিনাল 15 এবং 18 কে সংযুক্ত করে। এটি কন্ট্রাক্টরের ইলেক্ট্রোম্যাগনেটিক কয়েলের সার্কিট সম্পূর্ণ করে, প্রধান পাওয়ার কন্টাক্টগুলিকে টেনে আনে। কন্ট্রাক্টর হল সিস্টেমের “পেশী”—এর ভারী-শুল্ক কন্টাক্ট (মোটর ইনরাশ কারেন্টের জন্য রেট করা) পাম্প মোটরের পাওয়ার নিয়ন্ত্রণ করে।.

সার্কিট 3: কন্ট্রাক্টর পাওয়ার কন্টাক্ট থেকে মোটর

থ্রি-ফেজ মোটর:

কন্ট্রাক্টরের প্রধান পাওয়ার কন্টাক্টগুলি এর কন্ট্রোল কয়েল থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন। এই পৃথকীকরণ কম-ভোল্টেজ কন্ট্রোল সার্কিটগুলিকে (24V) নিরাপদে উচ্চ-ভোল্টেজ, উচ্চ-কারেন্ট লোডগুলিকে (480V, 50A) কমান্ড করার অনুমতি দেয়। কন্টাক্টগুলি মোটর লোডের জন্য রেট করা হয়েছে—স্ট্যান্ডার্ড IEC 60947 AC-3 ডিউটি—যার মানে হল যে সেগুলি ক্ষতি ছাড়াই 6-10× ইনরাশ কারেন্ট পরিচালনা করার জন্য ডিজাইন করা হয়েছে।.

ধাপে ধাপে ইনস্টলেশন পদ্ধতি

1. পাওয়ার আইসোলেশন: প্রধান সংযোগ বিচ্ছিন্ন স্থানে সমস্ত সার্কিটকে ডি-এনার্জাইজ করুন। কাজ শুরু করার আগে সমস্ত টার্মিনালে শূন্য ভোল্টেজ যাচাই করতে একটি মাল্টিমিটার ব্যবহার করুন। OSHA 1910.147 বা স্থানীয় সুরক্ষা বিধি অনুসারে সংযোগ বিচ্ছিন্ন স্থানটি লক আউট এবং ট্যাগ করুন।.
2. টাইম রিলে মাউন্ট করুন: VIOX রিলেগুলিতে স্ট্যান্ডার্ড 35mm DIN রেল ক্লিপ রয়েছে। কন্ট্রাক্টরের পাশে প্যানেলের DIN রেলে রিলেটি স্ন্যাপ করুন। তারের রাউটিং এবং তাপ অপচয়ের জন্য উভয় পাশে কমপক্ষে 10 মিমি ক্লিয়ারেন্স নিশ্চিত করুন।.
3. কয়েল সার্কিট ওয়্যার করুন: প্যানেল ব্যবহারের জন্য রেট করা 18 AWG (1.0 mm²) স্ট্র্যান্ডেড তার ব্যবহার করে (MTW, THHN), সংযোগ করুন:
   • কন্ট্রোল হট (L1) প্রেসার সুইচের সাধারণ টার্মিনালে
   • প্রেসার সুইচের NO টার্মিনাল রিলে টার্মিনাল A1 এ
   • রিলে টার্মিনাল A2 কন্ট্রোল নিউট্রালে
4. আউটপুট সার্কিট ওয়্যারিং করুন: সংযোগ করুন:
   • কন্ট্রোল হট (L1) রিলে টার্মিনাল 15 (COM)-এর সাথে সংযোগ করুন
   • রিলে টার্মিনাল 18 (NO) কন্ট্রাক্টর কয়েল A1-এর সাথে সংযোগ করুন
   • কন্ট্রাক্টর কয়েল A2 কন্ট্রোল নিউট্রালের সাথে সংযোগ করুন
5. মোটর সার্কিটের অখণ্ডতা যাচাই করুন: কন্ট্রাক্টর প্রধান কন্টাক্টের সাথে বিদ্যমান মোটর ওয়্যারিং NEC/IEC প্রয়োজনীয়তা অনুসরণ করে কিনা তা নিশ্চিত করুন। মোটরের লিডগুলি NEC 430.22 (মোটর FLA-এর 125%) অনুযায়ী মাপের হওয়া উচিত। টাইমার ইনস্টল করার সময় মোটরের পাওয়ার ওয়্যারিং পরিবর্তন করবেন না।.
6. টাইমার সেটিংস কনফিগার করুন:
   • ফাংশন নির্বাচককে “অফ-ডিলে” মোডে সেট করুন (সুইচ অবস্থানের জন্য রিলে ডকুমেন্টেশন দেখুন)
   • সময় বিলম্ব পটেনশিওমিটার বা ডিজিটাল সেটিং 15 সেকেন্ডে সামঞ্জস্য করুন (শুরুর বিন্দু)
   • সমন্বিত সুরক্ষার জন্য, 5-সেকেন্ড সেটিং সহ অন-ডিলে মোড ব্যবহার করে সিরিজে দ্বিতীয় রিলে ইনস্টল করুন
7. কার্যকরী পরীক্ষা:
   • শুধুমাত্র কন্ট্রোল সার্কিটে পাওয়ার পুনরুদ্ধার করুন (মোটর সংযোগ বিচ্ছিন্ন খোলা রাখুন)
   • ম্যানুয়ালি প্রেসার সুইচ বা জাম্পার সুইচ টার্মিনাল বন্ধ করুন
   • টাইমার কয়েল সক্রিয় হয়েছে কিনা তা যাচাই করুন (VIOX রিলেতে LED সূচক জ্বলে)
   • 5 সেকেন্ড অপেক্ষা করুন (অন-ডিলে) এবং কন্ট্রাক্টর কয়েল ক্লিক করে কিনা তা নিশ্চিত করুন (শ্রবণযোগ্য পুল-ইন)
   • প্রেসার সুইচ খুলুন / জাম্পার সরান
   • কন্ট্রাক্টর রিলিজ করার আগে 15 সেকেন্ডের জন্য (অফ-ডিলে) বন্ধ থাকে কিনা তা নিশ্চিত করুন
   • টাইমিং ভুল হলে, বিলম্ব সেটিংস সামঞ্জস্য করুন এবং পরীক্ষাটি পুনরাবৃত্তি করুন
8. লোডের অধীনে কমিশন করুন:
   • মোটর সংযোগ বিচ্ছিন্ন বন্ধ করুন
   • সিস্টেমটিকে 3-5টি সম্পূর্ণ চক্রের মাধ্যমে কাজ করতে দিন
   • হান্টিং ছাড়া স্থিতিশীল অপারেশনের জন্য প্রেসার গেজ নিরীক্ষণ করুন
   • পাম্প স্টপগুলি ইচ্ছাকৃত কিনা, আকস্মিক নয়, তা লক্ষ্য করুন
   • কন্ট্রাক্টর চ্যাটারিংয়ের অনুপস্থিতি শুনুন

নিরাপত্তা এবং কোড সম্মতি

• তারের আকার পরিবর্তন: কন্ট্রোল সার্কিটের তারগুলি NEC 725 প্রয়োজনীয়তা পূরণ করতে হবে। 24V DC কন্ট্রোল <1A আঁকলে, 18 AWG যথেষ্ট। 120V AC কন্ট্রোলের জন্য, সর্বনিম্ন 16 AWG ব্যবহার করুন।.
• ওভারকারেন্ট সুরক্ষা: টাইমার বা ওয়্যারিংয়ের শর্ট সার্কিট থেকে রক্ষা করার জন্য কন্ট্রোল হট লাইনে একটি 2A ফিউজ বা সার্কিট ব্রেকার ইনস্টল করুন।.
• এনক্লোজার রেটিং: টাইম রিলেগুলিকে পরিবেশের জন্য রেট করা ঘেরে মাউন্ট করতে হবে—NEMA 1 (ইনডোর শুকনো), NEMA 4X (আউটডোর/ক্ষয়কারী), বা Ex-রেটেড (বিপজ্জনক স্থান)।.
• গ্রাউন্ড কন্টিনিউটি: NEC 250 অনুযায়ী প্যানেল চ্যাসিস, কন্ট্রাক্টর ফ্রেম এবং মোটর PE টার্মিনালের মধ্যে গ্রাউন্ড বন্ডিং যাচাই করুন।.

বিস্তারিত রিলে টার্মিনাল সনাক্তকরণ এবং উন্নত ওয়্যারিং পরিস্থিতির জন্য, VIOX-এর ব্যাপক পরামর্শ নিন টাইম ডিলে রিলে ওয়্যারিং গাইড.

পণ্য নির্বাচন: কেন VIOX টাইম রিলেগুলি সেরা

মাল্টি-ফাংশন নমনীয়তা

স্ট্যান্ডার্ড সিঙ্গেল-ফাংশন টাইমারগুলি আপনাকে একটি অপারেটিং মোডে লক করে দেয়—যদি মাঠের পরিস্থিতি পরিবর্তিত হয় বা নতুন অ্যাপ্লিকেশনের জন্য আপনার আলাদা যুক্তির প্রয়োজন হয়, তাহলে আপনি হার্ডওয়্যার প্রতিস্থাপন করছেন। VIOX মাল্টি-ফাংশন টাইম রিলেগুলি মোড নির্বাচক সুইচ বা ডিজিটাল মেনু সিস্টেমের সাথে এই সীমাবদ্ধতা দূর করে একটি ডিভাইসে 8-16টি টাইমিং ফাংশন সরবরাহ করে:

• অন-ডিলে (পাওয়ার-অন ডিলে)
• অফ-ডিলে (পাওয়ার-অফ ডিলে)
• সিঙ্গেল-শট ইন্টারভাল
• রিপিট সাইকেল (ফ্ল্যাশার)
• স্টার-ডেল্টা মোটর কন্ট্রোল টাইমিং
• মেমরি সহ সিকোয়েন্সিয়াল টাইমিং

পাম্প অ্যাপ্লিকেশনের জন্য, গুরুত্বপূর্ণ ফাংশনগুলি হল অন-ডিলে এবং অফ-ডিলে। একটি একক VIOX রিলে একটি নির্বাচক সুইচ পজিশন পরিবর্তন করে উভয়টি পরিচালনা করে—কোনও রিওয়্যারিংয়ের প্রয়োজন নেই। এর মানে হল আপনি অফ-ডিলে (সবচেয়ে সাধারণ প্রয়োজন) দিয়ে শুরু করতে পারেন, তারপর সিস্টেমের আচরণ এটির প্রয়োজন হলে একই রিলে ব্যবহার করে পরে অন-ডিলে সুরক্ষা যোগ করতে পারেন।.

ইউনিভার্সাল ভোল্টেজ সামঞ্জস্য

পাম্প কন্ট্রোল প্যানেলগুলি প্রতিটি সম্ভাব্য ভোল্টেজ কনফিগারেশনে বিদ্যমান। একটি আবাসিক কূপ পাম্প 120V AC কন্ট্রোলে চলে। শিল্প চিলড ওয়াটার সিস্টেম 24V DC লজিক ব্যবহার করে। ইউরোপীয় ইনস্টলেশনগুলি 230V AC-তে ডিফল্ট হয়। প্রতিটি অ্যাপ্লিকেশনের জন্য ভোল্টেজ-নির্দিষ্ট রিলে কেনা ইনভেন্টরি খরচ বাড়ায় এবং ফিল্ড ইনস্টলেশন ত্রুটি তৈরি করে।.

VIOX ফিক্সড-ভোল্টেজ এবং ইউনিভার্সাল-ইনপুট উভয় মডেল সরবরাহ করে:

• স্থির: 12V DC, 24V DC, 24-48V AC/DC, 110-120V AC, 220-240V AC
• ইউনিভার্সাল: 12-240V AC/DC (অটো-রেঞ্জিং)

ইউনিভার্সাল-ইনপুট রিলেগুলি স্বয়ংক্রিয়ভাবে সনাক্ত করে এবং প্রয়োগ করা ভোল্টেজের সাথে খাপ খায়, যা তাদের OEM প্যানেল নির্মাতা বা বিভিন্ন সরঞ্জাম সমর্থনকারী পরিষেবা সংস্থাগুলির জন্য আদর্শ করে তোলে।.

পেশাদার ইন্টিগ্রেশনের জন্য DIN রেল মাউন্টিং

নকআউট পাঞ্চিং এবং অনমনীয় মাউন্টিং বন্ধনীর প্রয়োজনীয় প্যানেল-মাউন্ট টাইমারের বিপরীতে, VIOX রিলেগুলি কয়েক সেকেন্ডের মধ্যে স্ট্যান্ডার্ড 35 মিমি DIN রেলে স্ন্যাপ করে। এটি রিট্রোফিট পরিস্থিতিতে গুরুত্বপূর্ণ যেখানে বিদ্যমান ভিড়যুক্ত প্যানেলে একটি টাইমার যুক্ত করা চ্যালেঞ্জিং। DIN রেল মাউন্টিং টুল-ফ্রি রিলে প্রতিস্থাপনের অনুমতি দেয়—যদি কোনও রিলে ব্যর্থ হয় (বিরল, তবে সম্ভব), একজন রক্ষণাবেক্ষণ প্রযুক্তিবিদ 60 সেকেন্ডের মধ্যে একটি প্রতিস্থাপন স্ন্যাপ করে।.

প্রতিটি রিলে 1-2 DIN রেল মডিউল (18-36 মিমি প্রস্থ) দখল করে, যা প্যানেলের স্থান কম ব্যবহার করে। তুলনার জন্য, একটি অষ্টক বেসে একটি ঐতিহ্যবাহী 11-পিন রিলে 35×35 মিমি পদচিহ্ন ব্যবহার করে এবং একটি পৃথক মাউন্টিং বেস প্রয়োজন (অতিরিক্ত খরচ)।.

স্পেসিফিকেশন তুলনা: VIOX বনাম জেনেরিক বিকল্প

বৈশিষ্ট্য	VIOX মাল্টি-ফাংশন টাইমার	জেনেরিক সিঙ্গেল-ফাংশন টাইমার	ইলেক্ট্রোমেকানিক্যাল ডিলে রিলে
সময় পরিসীমা সামঞ্জস্য	0.05s – 999 ঘন্টা (ডিজিটাল)	ফিক্সড বা সীমিত (0.1-10s সাধারণ)	1-60 সেকেন্ড (মেকানিক্যাল)
সময় নির্ভুলতা	±0.5% + 20ms	±5-10%	±10-15% (সময়ের সাথে সাথে ড্রিফট)
অপারেটিং মোড	8-16টি ফাংশন নির্বাচনযোগ্য	শুধুমাত্র সিঙ্গেল মোড	অন-ডিলে বা অফ-ডিলে (ফিক্সড)
পুনরাবৃত্তি নির্ভুলতা	<50ms সাইকেল-থেকে-সাইকেলে বিচ্যুতি	±2-5%	বার্ষিক 5-10% হ্রাস পায়
LED স্ট্যাটাস নির্দেশক	কয়েল পাওয়ার + টাইমিং স্ট্যাটাস + আউটপুট অবস্থা	নেই অথবা সিঙ্গেল LED	কোনটিই নয়
যোগাযোগ রেটিং	5A @ 250V AC রেজিস্ট্রিভ / 2A @ 30V DC	5-10A (পরিবর্তনশীল)	10A কিন্তু মোটর লোডের অধীনে দ্রুত হ্রাস পায়
মাউন্টিং	DIN রেল (35 মিমি, স্ন্যাপ-অন)	প্যানেল মাউন্ট (ড্রিলিং প্রয়োজন)	11-পিন অক্টাল বেস (সকেট প্রয়োজন)
প্রত্যাশিত পরিষেবা জীবন	100,000 ঘন্টা (সলিড-স্টেট সুইচিং)	50,000 অপারেশন (মেকানিক্যাল রিলে)	10,000-30,000 অপারেশন
তাপমাত্রার সীমা	-২৫°সে থেকে +৫৫°সে	0°C থেকে +50°C	10°C থেকে +40°C
মূল্য	42-68 USD	18-35 USD	25-40 USD + 12 সকেট
ইনস্টলেশন সময়	<5 মিনিট	15-30 মিনিট	10-20 মিনিট

খরচ-লাভ বিশ্লেষণ:

একটি পোড়া কন্ট্রাক্টর প্রতিস্থাপনের খরচ শুধুমাত্র কন্ট্রাক্টরের জন্য 180-450, সাথে 2-4 ঘন্টা শ্রম (200-600), এবং সিস্টেম ডাউনটাইম (পরিবর্তনশীল: সমালোচনার উপর নির্ভর করে 500-5,000)। মোট ঘটনার খরচ: $880-6,050.

একটি VIOX টাইম রিলে স্থাপনের খরচ রিলেটির জন্য 42-68 এবং 30-60 মিনিটের শ্রম (75-150)। মোট প্রতিরোধের খরচ: $117-218.

ROI হিসাব: একটি একক কন্ট্রাক্টর ব্যর্থতা প্রতিরোধ 4-8টি টাইম রিলের মূল্য পরিশোধ করে। একাধিক পাম্পযুক্ত সুবিধাগুলিতে (জল শোধন প্ল্যান্টগুলিতে সাধারণত 3-6টি পাম্প থাকে), ব্যবসার ক্ষেত্রটি অপ্রতিরোধ্য।.

অ্যাপ্লিকেশন-নির্দিষ্ট সময় সেটিংস গাইড

আবেদন	অন-ডিলে সেটিং	অফ-ডিলে সেটিং	কারণ
আবাসিক কূপ পাম্প	3-5 সেকেন্ড	10-15 সেকেন্ড	কম প্রবাহের হার, ছোট প্রেসার ট্যাঙ্ক, ঘন ঘন ফিক্সচার ব্যবহার
বাণিজ্যিক বিল্ডিং জল বুস্টার	5-8 সেকেন্ড	15-20 সেকেন্ড	একাধিক ফিক্সচার, বৃহত্তর ট্যাঙ্ক, উচ্চ প্রবাহের চাহিদা
HVAC চিলড ওয়াটার সার্কুলেশন	8-12 সেকেন্ড	20-30 সেকেন্ড	উচ্চ জড়তা সিস্টেম, তাপীয় প্রতিক্রিয়া বিলম্ব
শিল্প প্রক্রিয়া শীতলীকরণ	10-15 সেকেন্ড	25-40 সেকেন্ড	প্রক্রিয়া সরঞ্জাম তাপীয় ভর বর্ধিত অপারেশন প্রয়োজন
সেচ জোন পাম্প	5-8 সেকেন্ড	12-18 সেকেন্ড	মাঝারি প্রবাহ, সленоয়েড ভালভ বিলম্ব ক্ষতিপূরণ
ফায়ার সাপ্রেশন জকি পাম্প	2-3 সেকেন্ড	5-8 সেকেন্ড	দ্রুত প্রতিক্রিয়া প্রয়োজন, তবে এখনও চ্যাটার সুরক্ষা প্রয়োজন

কনফিগারেশন নোট: সর্বদা প্রস্তুতকারকের প্রস্তাবিত সেটিংস দিয়ে শুরু করুন, তারপরে পরিলক্ষিত সিস্টেম আচরণের উপর ভিত্তি করে সূক্ষ্ম সুর করুন। যদি চাপের সমস্যা থাকে তবে অফ-ডিলে সময় 5-সেকেন্ড বৃদ্ধি করুন। যদি পাম্প অতিরিক্ত দীর্ঘ সময় ধরে চলে, তবে অফ-ডিলে সময় কমিয়ে দিন। ভবিষ্যতের রেফারেন্সের জন্য প্যানেল স্কিমাটিকের চূড়ান্ত সেটিংস নথিভুক্ত করুন।.

VIOX টাইমিং সমাধানের সম্পূর্ণ পরিসর অন্বেষণ করুন https://viox.com/timer-relay.

সচরাচর জিজ্ঞাস্য

Q1: আমার পাম্পের জন্য আমার কী সময় বিলম্ব সেটিং ব্যবহার করা উচিত?

বেশিরভাগ অ্যাপ্লিকেশনের জন্য একটি ১৫-সেকেন্ডের অফ-ডিলে দিয়ে শুরু করুন। এটি অতিরিক্ত রান ছাড়াই পর্যাপ্ত চ্যাটার সুরক্ষা প্রদান করে। ২৪ ঘন্টা ধরে সিস্টেমের আচরণ পর্যবেক্ষণ করুন: যদি পাম্পটি এখনও দ্রুত সাইক্লিং দেখায়, তবে ২০-২৫ সেকেন্ডে বাড়ান। যদি চাপ সন্তুষ্ট হওয়ার পরেও পাম্পটি খুব বেশিক্ষণ ধরে চলে বলে মনে হয়, তবে ১০-১২ সেকেন্ডে কমিয়ে দিন। অন-ডিলে সেটিংস কম গুরুত্বপূর্ণ—৯৫% ইনস্টলেশনের জন্য ৫ সেকেন্ড কাজ করে। যে সিস্টেমে চাপের ক্ষণস্থায়ী ঘটনা বিরল, সেখানে আপনি অন-ডিলে সম্পূর্ণরূপে বাদ দিতে পারেন এবং শুধুমাত্র অফ-ডিলে সুরক্ষা ব্যবহার করতে পারেন।.

Q2: আমি কি একটি বিদ্যমান পাম্প নিয়ন্ত্রণ সিস্টেমে একটি টাইম রিলে পুনরায় স্থাপন করতে পারি?

হ্যাঁ, বেশিরভাগ ক্ষেত্রে পুনরায় স্থাপন করা সহজ। টাইম রিলে বিদ্যমান প্রেসার সুইচ এবং কন্ট্রাক্টর কয়েলের মধ্যে প্রবেশ করে, মোটর পাওয়ার ওয়্যারিংয়ের কোনও পরিবর্তনের প্রয়োজন হয় না। আপনার নিয়ন্ত্রণ সার্কিটের অ্যাক্সেসের প্রয়োজন হবে, সাধারণত 120V AC বা 24V DC। বেসিক বৈদ্যুতিক দক্ষতা সম্পন্ন কারও জন্য ইনস্টলেশন 30-60 মিনিট সময় নেয়। প্যানেল পুনর্নির্মাণের প্রয়োজন এমন একমাত্র পরিস্থিতি হল যখন DIN রেল মাউন্টিংয়ের জন্য কোনও জায়গা না থাকে—এই ক্ষেত্রে, একটি প্যানেল আপগ্রেড বা বাহ্যিক টাইমার ঘের বিবেচনা করুন।.

Q3: একটি টাইম রিলে কি নিমজ্জনযোগ্য এবং জেট পাম্প উভয়ের সাথেই কাজ করবে?

অবশ্যই। টাইম রিলে নিয়ন্ত্রণ সংকেতে কাজ করে—এটি মোটরের ধরণ, হর্সপাওয়ার বা পাম্প কনফিগারেশনের জন্য অজ্ঞেয়বাদী। আপনি 0.5 HP আবাসিক নিমজ্জনযোগ্য, 10 HP বাণিজ্যিক বুস্টার পাম্প বা 100 HP শিল্প প্রক্রিয়া পাম্প নিয়ন্ত্রণ করছেন কিনা, একই রিলে কাজ করে। রিলে কন্ট্রাক্টরের কয়েল (কয়েক ওয়াট) নিয়ন্ত্রণ করে, মোটর নিজে নয় (কিলোওয়াট)। নিশ্চিত করুন যে আপনার কন্ট্রাক্টরটি মোটর লোডের জন্য সঠিকভাবে আকারের হয়েছে—টাইমার কেবল কন্ট্রাক্টরের ক্রিয়াকলাপে বুদ্ধি যুক্ত করে।.

Q4: আমি কীভাবে জানব যে আমার পাম্পটি শর্ট সাইক্লিং করছে?

কন্ট্রাক্টর থেকে দ্রুত ক্লিকের শব্দ শুনুন—একটি স্বাস্থ্যকর সিস্টেম প্রতি শুরুতে একবার ক্লিক করে, তারপরে পরবর্তী চাহিদার ইভেন্ট পর্যন্ত নীরবতা থাকে। শর্ট সাইক্লিং প্রতি সেকেন্ডে 3-10 ক্লিকের একটি “মেশিন গান” শব্দ তৈরি করে। আপনার প্রেসার গেজ পরীক্ষা করুন: একটি স্বাস্থ্যকর সিস্টেমে, চাপ 15-20 psi স্প্রেড সহ দুটি স্বতন্ত্র সেটপয়েন্টের মধ্যে চক্রাকারে চলে। একটি শর্ট সাইক্লিং সিস্টেম 2-5 psi ব্যান্ডের মধ্যে দ্রুত চাপ ওঠানামা দেখায়। শুরু গণনা করুন: একটি আবাসিক পাম্প স্বাভাবিক ব্যবহারের সময় প্রতি ঘন্টায় 4-8 বার শুরু করা উচিত। যদি আপনি প্রতি ঘন্টায় 15+ শুরু দেখেন তবে শর্ট সাইক্লিং ঘটছে। কন্ট্রাক্টরের পরিচিতিগুলি পরীক্ষা করুন: যদি সেগুলি পিটযুক্ত, বিবর্ণ বা 1 বছরের কম বয়সী হওয়া সত্ত্বেও কার্বন বিল্ডআপ থাকে তবে শর্ট সাইক্লিং হল অপরাধী।.

Q5: অন-ডিলে এবং অফ-ডিলে টাইমারের মধ্যে পার্থক্য কী?

অন-ডিলে: ইনপুট সংকেত আসার পরে ক্রিয়াটি বিলম্বিত করে। প্রেসার সুইচ বন্ধ হয় → টাইমার 5 সেকেন্ড গণনা করে → রিলে আউটপুট বন্ধ করে → কন্ট্রাক্টর টেনে আনে। “শুরু করার আগে অপেক্ষা করুন” মনে করুন। ক্ষণস্থায়ী চাপের ডুব থেকে মিথ্যা শুরু প্রতিরোধ করার জন্য সেরা।.

অফ-ডিলে: ইনপুট সংকেত অদৃশ্য হওয়ার পরেও ক্রিয়াটি বজায় রাখে। প্রেসার সুইচ খোলে → টাইমার 15 সেকেন্ডের জন্য আউটপুট বন্ধ রাখে → রিলে অবশেষে আউটপুট খোলে → কন্ট্রাক্টর বন্ধ হয়ে যায়। “সংকেত শেষ হওয়ার পরেও চলতে থাকুন” মনে করুন। চাপ সন্তুষ্ট হওয়ার পরে দ্রুত পুনরায় চালু করা প্রতিরোধ করার জন্য সেরা। পাম্প চ্যাটার প্রতিরোধের জন্য, অফ-ডিলে হল প্রাথমিক সমাধান—এটি শাটডাউন পর্বকে সম্বোধন করে যেখানে বেশিরভাগ দোলন ঘটে।.

Q6: টাইম রিলে ইনস্টল করার জন্য আমার কি একজন ইলেক্ট্রিশিয়ানের প্রয়োজন?

ইনস্টলেশনের প্রয়োজনীয়তা স্থানীয় বৈদ্যুতিক কোডের উপর নির্ভর করে। বাণিজ্যিক এবং শিল্প সেটিংসে, শুধুমাত্র লাইসেন্সপ্রাপ্ত ইলেক্ট্রিশিয়ান বা যোগ্যতাসম্পন্ন রক্ষণাবেক্ষণ কর্মীরা কন্ট্রোল সার্কিটের পরিবর্তন করতে পারবেন। অনেক বিচারব্যবস্থায় আবাসিক অ্যাপ্লিকেশনের জন্য, বাড়ির মালিকরা বৈধভাবে তাদের নিজস্ব সিস্টেমে কাজ করতে পারেন, তবে আমরা বেশ কয়েকটি কারণে পেশাদার ইনস্টলেশনের জন্য দৃঢ়ভাবে সুপারিশ করি: সঠিক কন্ট্রোল ভোল্টেজ সনাক্তকরণ, সঠিক টার্মিনাল সংযোগ এবং কোড-অনুযায়ী ওভারকারেন্ট সুরক্ষা। ভুলভাবে ইনস্টল করা টাইমার নিরাপত্তা ঝুঁকি তৈরি করতে পারে বা চ্যাটার সমস্যা সমাধানে ব্যর্থ হতে পারে। পেশাদার ইনস্টলেশনের জন্য ৳150-300 বাজেট রাখুন—এটি সরঞ্জামের ক্ষতির বিরুদ্ধে সস্তা বীমা।.

ব্যাপক টাইমার নির্বাচনGuidance-এর জন্য, দেখুন সঠিক টাইমার রিলে কীভাবে চয়ন করবেন.

উপসংহার: টাইম রিলে ইন্টিগ্রেশনের রায়

✅ দৃঢ়ভাবে প্রস্তাবিত যে কোনও পাম্প সিস্টেমের জন্য যা শর্ট সাইক্লিং অনুভব করছে বা ঘন ঘন চাপের ওঠানামার পরিবেশে কাজ করছে।.

টাইম ডিলে রিলে একটি পরিপক্ক, প্রমাণিত প্রযুক্তি যা একটি নির্দিষ্ট, ব্যয়বহুল সমস্যাকে মার্জিত সরলতার সাথে সমাধান করে। প্রেসার সুইচগুলি পুনরায় ডিজাইন করার পরিবর্তে, পরিবর্তনশীল-ফ্রিকোয়েন্সি ড্রাইভে আপগ্রেড করা, বা ত্বরান্বিত সরঞ্জামের পরিধান গ্রহণ করার পরিবর্তে, একটি ৳50 টাইমার যোগ করলে 30 মিনিটের ইনস্টলেশনে 90-95% চ্যাটার দূর হয়। বিনিয়োগের রিটার্ন অবিলম্বে প্রকাশ পায়: কন্ট্রাক্টর প্রতিস্থাপন হ্রাস, মোটরের আয়ু বৃদ্ধি, রক্ষণাবেক্ষণ কল হ্রাস এবং সিস্টেমের নির্ভরযোগ্যতা উন্নত।.

সুবিধা প্রকৌশলীরা যারা একাধিক পাম্প সিস্টেম পরিচালনা করেন—জল পরিশোধন প্ল্যান্ট, HVAC মেকানিক্যাল রুম, শিল্প প্রক্রিয়া কুলিং—VIOX মাল্টি-ফাংশন টাইম রিলেগুলির উপর স্ট্যান্ডার্ডাইজেশন প্রযুক্তিগত সমাধানের বাইরেও অপারেশনাল সুবিধা তৈরি করে। ইনভেন্টরি একত্রীকরণ (একটি রিলে মডেল 10+ অ্যাপ্লিকেশন পরিবেশন করে), প্রশিক্ষণের প্রয়োজনীয়তা হ্রাস (রক্ষণাবেক্ষণ কর্মীরা একটি প্ল্যাটফর্ম শেখে), এবং সুবিন্যস্ত সমস্যা সমাধান সবই মালিকানার মোট খরচ কমাতে অবদান রাখে।.

প্রযুক্তির ROI সন্দেহাতীত: একটি একক কন্ট্রাক্টর ব্যর্থতা প্রতিরোধ (৳880-6,050 ঘটনার খরচ) রিলে ইনস্টলেশনের জন্য 4-28 গুণ বেশি অর্থ প্রদান করে। মিশন-ক্রিটিক্যাল অ্যাপ্লিকেশনগুলিতে যেখানে পাম্প ব্যর্থতা নিরাপত্তার ঝুঁকি তৈরি করে বা প্রতি ঘন্টায় হাজার হাজারে পরিমাপ করা উৎপাদন ক্ষতি ঘটায়, সেখানে ব্যবসার ক্ষেত্র অপ্রতিরোধ্য হয়ে ওঠে।.

মূল বিষয়গুলি:

• অফ-ডিলে টাইমারগুলি প্রেসার কাটআউটের পরে দ্রুত পুনরায় চালু হওয়া প্রতিরোধ করে 85-95% শর্ট সাইক্লিং সমস্যা সমাধান করে
• সম্মিলিত অন-ডিলে + অফ-ডিলে পদ্ধতিগুলি গুরুতর ক্ষেত্রে 98-99% সুরক্ষা প্রদান করে
• VIOX মাল্টি-ফাংশন রিলেগুলি জেনেরিক বিকল্পগুলির তুলনায় উন্নত নমনীয়তা, নির্ভুলতা এবং পরিষেবা জীবন সরবরাহ করে
• ইনস্টলেশনের জন্য প্রাথমিক বৈদ্যুতিক দক্ষতার প্রয়োজন, তবে কোড মেনে চলার জন্য পেশাদার ইনস্টলেশন করার পরামর্শ দেওয়া হয়
• সময়ের সেটিংস অ্যাপ্লিকেশন-নির্ভর: 5s অন-ডিলে + 15s অফ-ডিলে দিয়ে শুরু করুন এবং পরিলক্ষিত আচরণের উপর ভিত্তি করে সামঞ্জস্য করুন

পদক্ষেপ নিন

আপনার সুবিধা থেকে পাম্প শর্ট সাইক্লিং দূর করতে প্রস্তুত? VIOX-এর টাইম ডিলে রিলেগুলির সম্পূর্ণ পরিসর ব্রাউজ করুন https://viox.com/timer-relay, যেখানে আপনি বিস্তারিত স্পেসিফিকেশন, অ্যাপ্লিকেশন নোট এবং নির্বাচন সরঞ্জাম পাবেন। পণ্য নির্বাচন বা কাস্টম প্যানেল ইন্টিগ্রেশন সংক্রান্ত প্রযুক্তিগত সহায়তার জন্য, ওয়েবসাইটের লাইভ চ্যাটের মাধ্যমে একজন VIOX ইলেকট্রিক অ্যাপ্লিকেশন ইঞ্জিনিয়ারের সাথে যোগাযোগ করুন বা একটি প্রযুক্তিগত অনুসন্ধান ফর্ম জমা দিন।.

প্রতিরোধমূলক ব্যবস্থা বাস্তবায়নকারী রক্ষণাবেক্ষণ দলগুলির জন্য, VIOX-এর-ও পর্যালোচনা করুন শিল্প কন্ট্রাক্টর রক্ষণাবেক্ষণ চেকলিস্ট সম্পূর্ণ ব্যর্থতা হওয়ার আগে চ্যাটার-সম্পর্কিত ক্ষতির প্রাথমিক সতর্কতা লক্ষণ সনাক্ত করতে। পদ্ধতিগত সঙ্গে সময় রিলে ইনস্টলেশন একত্রিত কন্ট্রাক্টর সমস্যা সমাধান একটি ব্যাপক সরঞ্জাম সুরক্ষা কৌশল তৈরি করে যা আপটাইমকে সর্বাধিক করে এবং জরুরি মেরামতের খরচ কমিয়ে দেয়।.

পছন্দটি স্পষ্ট: এখনই একটি টাইম রিলেতে 30 মিনিট এবং ৳50 বিনিয়োগ করুন, অথবা পরে জরুরি কন্ট্রাক্টর প্রতিস্থাপনের জন্য ৳3,000+ পরিশোধ করুন। ইঞ্জিনিয়ারিং ভালো এবং খারাপ সমাধানের মধ্যে নির্বাচন করা নয়—এটি এমন একটি সমাধান নির্বাচন করা যা নিরাপত্তা এবং নির্ভরযোগ্যতা বজায় রেখে বিনিয়োগের সেরা রিটার্ন প্রদান করে। টাইম ডিলে রিলে ইন্টিগ্রেশন প্রতিটি বাক্সে টিক চিহ্ন দেয়।.
