VIOX Electric è un'azienda leader Produttore di SPD specializzato in alta qualità SPD CC e SPD CA Dispositivi di protezione da sovratensioni. Con oltre 15 anni di eccellenza produttiva, forniamo soluzioni complete di protezione da sovratensioni per impianti fotovoltaici e applicazioni residenziali, commerciali e industriali.
Il nostro stabilimento certificato ISO 9001:2015 produce dispositivi di protezione da sovratensioni di Tipo 1, Tipo 2 e Tipo 1+2 conformi agli standard internazionali, tra cui IEC 61643-11, IEC 61643-31, CE e CSA. In qualità di fornitore affidabile Produttore di SPD, forniamo tecnologie affidabili per la protezione contro le sovratensioni a oltre 500 aziende in tutto il mondo.
Certificato da
Gamma di prodotti SPD DC - Applicazioni solari e industriali
SPD CC di tipo 2 per impianti fotovoltaici solari
VSPDN40-DC 500V 2P T2
VSPDN40-DC 600V 2P T2
VSPDN40-DC 800V 2P T2
VSPDN40-DC 1200V 3P T2
VSPDN40-DC 1500V 3P T2
SPD DC tipo 1+2 per protezione avanzata
VSPDH6.25-DC T1+T2 800V
VSPDH6.25-DC T1+T2 1000V

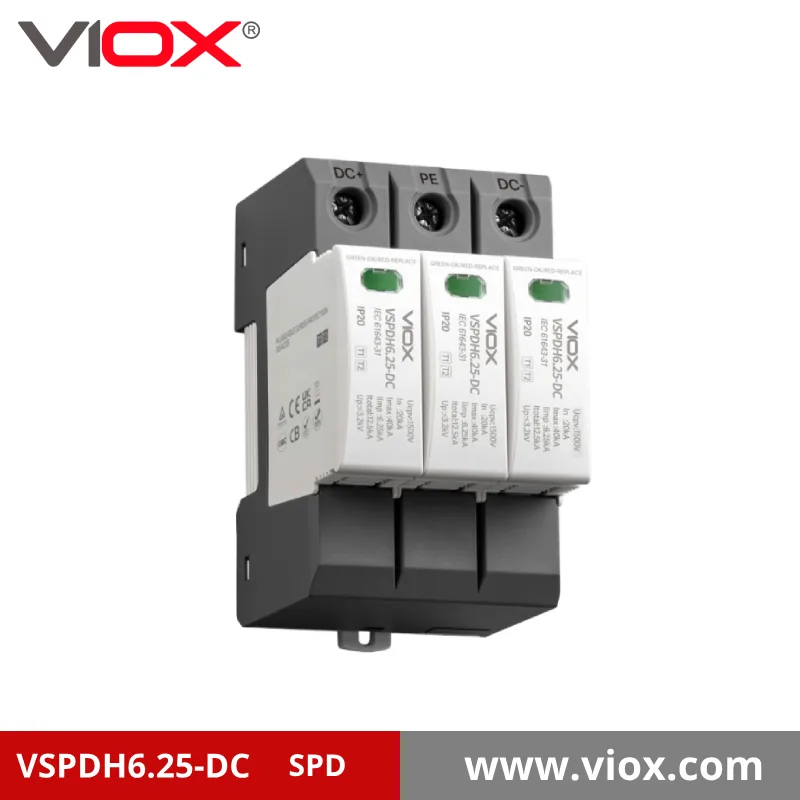

VSPDH6.25-DC T1+T2 1500V
VSPDN40-DC 1200V 3P T2
Soluzioni SPD AC - Protezione residenziale e commerciale
SPD AC tipo 1 per la protezione dai fulmini
VSPDN40-AC 1P 275V
VSPDN40-AC 2P 275V

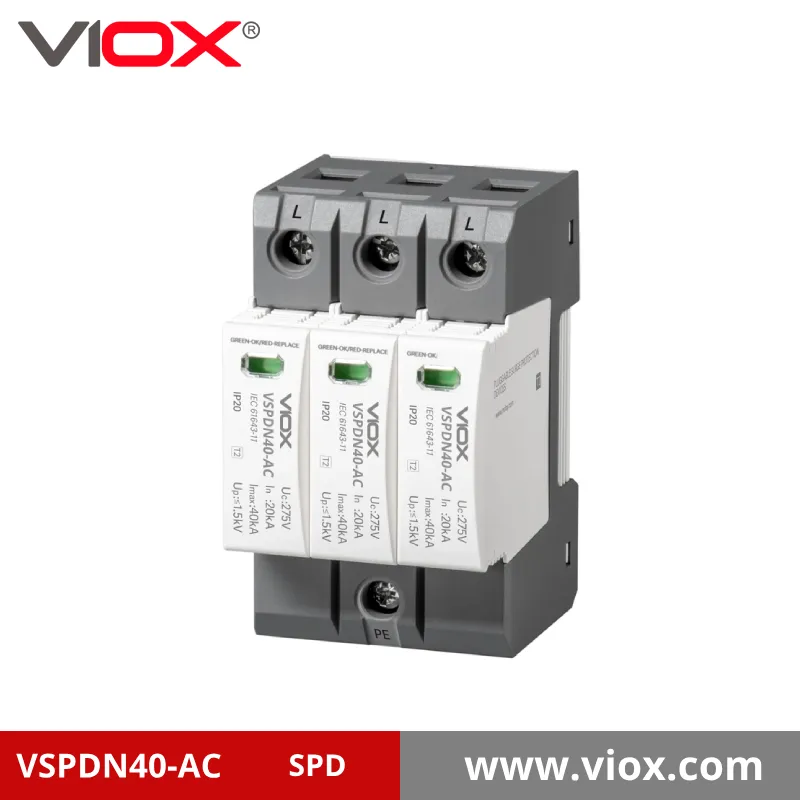

VSPDN40-AC 3P 275V
VSPDN40-AC 4P 275V
SPD AC tipo 2 per protezione da sovratensioni
VSPDH12.5-AC 275V 1P T1+T2
VSPDH12.5-AC 255V 2P T1+T2
VSPDH12.5-AC 275V 3P T1+T2
VSPDH12.5-AC 275V 4P T1+T2
Una breve autocandidatura: Perché scegliere VIOX Electric?
VIOX Electric opera come produttore professionale di SPD con stabilimenti certificati ISO 9001:2015, dove ogni dispositivo di protezione da sovratensioni viene sottoposto a rigorosi controlli di qualità. Il nostro impegno per l'eccellenza ci ha reso un partner affidabile per installatori elettrici, installatori di impianti solari e produttori OEM in tutto il mondo.
- Test leader nel settore: Ogni SPD VIOX viene sottoposto a rigorosi test 100% secondo gli standard di sicurezza internazionali
- Materiali di qualità superiore: I componenti di qualità superiore garantiscono una maggiore durata e prestazioni affidabili.
- Innovazione ingegneristica: Il nostro team di ricerca e sviluppo migliora continuamente la tecnologia SPD per una protezione migliore
- Certificazione globale: Certificazioni IEC, CE, UL, CCC, CB, TUV e SAA su tutta la nostra gamma SPD
- Supporto completo: Dalla guida alla scelta, alla formazione per l'installazione e all'assistenza post-vendita.
VIOX SPD Wiring Diagram In PV system
Una corretta installazione degli SPD negli impianti fotovoltaici richiede un posizionamento strategico e un cablaggio corretto per garantire la massima protezione. I nostri schemi elettrici illustrano le migliori pratiche per l'integrazione degli SPD in corrente continua negli impianti solari.
Array FV → Quadro di collegamento CC → SPD CC → Inverter → SPD CA → Quadro elettrico
Prestazioni tecniche VIOX SPD
Prestazioni tecniche VIOX SPD
| Parametro | Simbolo | VSPDN40-DC500 | VSPDN40-DC600 | VSPDN40-DC800 | VSPDN40-DC1000 | VSPDN40-DC1200 | VSPDN40-DC1500 |
|---|---|---|---|---|---|---|---|
| Tensione massima di esercizio continua CC | Ucpv | 500 Vcc | 600Vdc | 800Vdc | 1000Vdc | 1200Vdc | 1500Vdc |
| Corrente di scarica nominale [8/20μs] | In | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA |
| Corrente di scarica massima [8/20μs] | Imax | 40kA | 40kA | 40kA | 40kA | 40kA | 40kA |
| Livello di protezione della tensione | Su | ≤2,2 kV | ≤2,8 kV | ≤3,2 kV | ≤3,8 kV | ≤4,5 kV | ≤5,2 kV |
| Corrente di cortocircuito nominale | Iscpv | 10kA | 10kA | 10kA | 10kA | 10kA | 10kA |
| Tempo di risposta | tA | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns |
| Dispositivo di disconnessione termica | – | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento |
| Fusibile di backup massimo | – | FUSIBILE gPV 63A | FUSIBILE gPV 63A | FUSIBILE gPV 63A | FUSIBILE gPV 63A | FUSIBILE gPV 63A | FUSIBILE gPV 63A |
| Modalità di protezione | – | +/- → PE | +/- → PE | +/- → PE | +/- → PE | +/- → PE | +/- → PE |
| Configurazione | – | 2+0 | 2+0 | 2+0 | 3+0 | 3+0 | 3+0 |
| Metodo di cablaggio | – | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² |
| Visualizzazione normale/di errore | – | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso |
| Segnale remoto | – | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale |
| Carico massimo del segnale remoto | – | 250 V/0,5 A [CA], 30 V/3 A [CC] | 250 V/0,5 A [CA], 30 V/3 A [CC] | 250 V/0,5 A [CA], 30 V/3 A [CC] | 250 V/0,5 A [CA], 30 V/3 A [CC] | 250 V/0,5 A [CA], 30 V/3 A [CC] | 250 V/0,5 A [CA], 30 V/3 A [CC] |
| Area trasversale massima | – | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² |
| Installazione | – | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm |
| Intervallo di temperatura operativa | Tu | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C |
| Livello di protezione | – | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 |
| Materiale dell'involucro | – | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) |
| Dimensioni del prodotto (L×W×H) | – | 90 mm × 49 mm × 67 mm | 90 mm × 49 mm × 67 mm | 90 mm × 49 mm × 67 mm | 90 mm × 49 mm × 67 mm | 90 mm × 49 mm × 67 mm | 90 mm × 49 mm × 67 mm |
| Conformità agli standard | – | IEC 61643-31, EN 61643-31, GB/T 18802.31 | IEC 61643-31, EN 61643-31, GB/T 18802.31 | IEC 61643-31, EN 61643-31, GB/T 18802.31 | IEC 61643-31, EN 61643-31, GB/T 18802.31 | IEC 61643-31, EN 61643-31, GB/T 18802.31 | IEC 61643-31, EN 61643-31, GB/T 18802.31 |
Note:
- Tutti i modelli sono dispositivi di protezione contro le sovratensioni CC di tipo 2
- Tutti i modelli utilizzano la tecnologia di limitazione della tensione del varistore con design a bassa tensione residua
- Tutti i modelli sono dotati di design collegabile e dispositivi di disconnessione termica interna
- I modelli VSPDC500, VSPDC600, VSPDC800 utilizzano la configurazione 2+0
- I modelli VSPDC1000, VSPDC1200, VSPDC1500 utilizzano la configurazione 3+0
- Tutti i modelli sono conformi a RoHS e REACH
| Parametro | Simbolo | VSPDN40-275 | VSPDN40-320 | VSPDN40-385 | VSPDN40-440 | VSPDN40-275/1+0 | VSPDN40-320/1+0 | VSPDN40-385/1+0 | VSPDN40-440/1+0 | VSPDN40-275/2+0 | VSPDN40-320/2+0 | VSPDN40-385/2+0 | VSPDN40-440/2+0 | VSPDN40-275/3+1 | VSPDN40-320/3+1 | VSPDN40-385/3+1 | VSPDN40-440/3+1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensione di esercizio CA | Uno | 230Vac | 280Vac | 335Vac | 400Vac | 230Vac | 280Vac | 335Vac | 400Vac | 230Vac | 280Vac | 335Vac | 400Vac | 230Vac | 280Vac | 335Vac | 400Vac |
| Tensione massima di esercizio continua | Università | 275Vac | 320Vac | 385Vac | 440Vac | 275Vac | 320Vac | 385Vac | 440Vac | 275Vac | 320Vac | 385Vac | 440Vac | 275Vac | 320Vac | 385Vac | 440Vac |
| Valore di prova di sovratensione temporanea TOV[50Hz/Disconnessione] | Ut | 355Vac | 415Vac | 500 V CA | 575Vac | 355Vac | 415Vac | 500 V CA | 575Vac | 355Vac | 415Vac | 500 V CA | 575Vac | 355Vac | 415Vac | 500 V CA | 575Vac |
| Valore di prova di sovratensione temporanea TOV+30min[Disconnessione] | Ut | 440Vac | 440Vac | 650 V CA | 770Vac | 440Vac | 440Vac | 650 V CA | 770Vac | 440Vac | 440Vac | 650 V CA | 770Vac | 440Vac | 440Vac | 650 V CA | 770Vac |
| Corrente di scarica nominale [8/20μs] | In | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA |
| Corrente di scarica massima [8/20μs] | Imax | 40kA | 40kA | 40kA | 40kA | 40kA | 40kA | 40kA | 40kA | 40kA | 40kA | 40kA | 40kA | 40kA | 40kA | 40kA | 40kA |
| Livello di protezione della tensione | Su | ≤1,4 kV | ≤1,6 kV | ≤1,8 kV | ≤2,0 kV | ≤1,5 kV | ≤1,5 kV | ≤1,8 kV | ≤2,0 kV | ≤1,6 kV | ≤1,6 kV | ≤1,8 kV | ≤2,0 kV | ≤1,5 kV | ≤1,5 kV | ≤1,8 kV | ≤2,0 kV |
| Corrente di cortocircuito nominale di backup SCR o FUSIBILE | Iscpv | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA |
| Tempo di risposta | tA | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns |
| Dispositivo di disconnessione termica | – | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento |
| Fusibile di backup massimo | – | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG | Fusibile 63A gL/gG |
| Modalità di protezione | – | L/N→PE | L/N→PE | L/N→PE | L/N→PE | L→N→PE | L→N→PE | L→N→PE | L→N→PE | L/N→PE | L/N→PE | L/N→PE | L/N→PE | L→N→PE | L→N→PE | L→N→PE | L→N→PE |
| Configurazione | – | 2+0 | 2+0 | 2+0 | 2+0 | 1+0 | 1+0 | 1+0 | 1+0 | 2+0 | 2+0 | 2+0 | 2+0 | 3+1 | 3+1 | 3+1 | 3+1 |
| Dimensioni del prodotto (L×W×H) | – | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto |
| Metodo di cablaggio | – | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² |
| Visualizzazione normale/di errore | – | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso |
| Segnale remoto | – | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale |
| Tensione/corrente massima del carico del segnale remoto | – | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] |
| Area trasversale massima della linea di collegamento del segnale remoto | – | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² |
| Installazione | – | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm |
| Intervallo di temperatura operativa | Tu | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C |
| Livello di protezione | – | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 |
| Materiale dell'involucro | – | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) |
| Conformità agli standard | – | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 |
Note:
- Tutti i modelli sono dispositivi di protezione contro le sovratensioni CA di tipo 2
- Tutti i modelli utilizzano la tecnologia di limitazione della tensione del varistore con design a bassa tensione residua
- Tutti i modelli sono dotati di design collegabile e dispositivi di disconnessione termica interna
- Diverse configurazioni disponibili: 1+0, 2+0 e 3+1
- Tutti i modelli sono conformi a RoHS e REACH
- Il metodo di cablaggio della barra collettrice può essere utilizzato per tutti i modelli
| Parametro | Simbolo | VSPDH6.25-DC600 | VSPDH6.25-DC800 | VSPDH6.25-DC1000 | VSPDH6.25-DC1200 | VSPDH6.25-DC1500 |
|---|---|---|---|---|---|---|
| Tensione massima di esercizio continua CC | Ucpv | 600Vdc | 800Vdc | 1000Vdc | 1200Vdc | 1500Vdc |
| Corrente di scarica nominale [8/20μs] | In | 20kA | 20kA | 20kA | 20kA | 20kA |
| Corrente di scarica massima [8/20μs] | Imax | 50 kA | 50 kA | 50 kA | 50 kA | 50 kA |
| Corrente di scarica impulsiva [10/350μs] | Improvvisazione | 6,25kA | 6,25kA | 6,25kA | 5kA | 3kA |
| Corrente di scarica totale [10/350μs] | Totale | 12,5 kA | 12,5 kA | 12,5 kA | 10kA | 6kA |
| Livello di protezione della tensione | Su | ≤2,6 kV | ≤3,2 kV | ≤3,8 kV | ≤4,5 kV | ≤5,2 kV |
| Corrente di cortocircuito nominale | Iscpv | 10kA | 10kA | 10kA | 10kA | 10kA |
| Tempo di risposta | tA | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns |
| Dispositivo di disconnessione termica | – | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento |
| Fusibile di backup massimo | – | FUSIBILE gPV 125A | FUSIBILE gPV 125A | FUSIBILE gPV 125A | FUSIBILE gPV 125A | FUSIBILE gPV 125A |
| Modalità di protezione | – | +/- → PE | +/- → PE | +/- → PE | +/- → PE | +/- → PE |
| Configurazione | – | 3+0 | 3+0 | 3+0 | 3+0 | 3+0 |
| Dimensione del prodotto | – | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto |
| Metodo di cablaggio | – | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² |
| Visualizzazione normale/di errore | – | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso |
| Segnale remoto | – | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale |
| Tensione/corrente massima del carico del segnale remoto | – | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] |
| Area trasversale massima della linea di collegamento del segnale remoto | – | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² |
| Installazione | – | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm |
| Intervallo di temperatura operativa | Tu | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C |
| Livello di protezione | – | IP20 | IP20 | IP20 | IP20 | IP20 |
| Materiale dell'involucro | – | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) |
| Conformità agli standard | – | IEC 61643-31, EN 61643-31, GB/T 18802.31 | IEC 61643-31, EN 61643-31, GB/T 18802.31 | IEC 61643-31, EN 61643-31, GB/T 18802.31 | IEC 61643-31, EN 61643-31, GB/T 18802.31 | IEC 61643-31, EN 61643-31, GB/T 18802.31 |
Note:
- Tutti i modelli sono dispositivi di protezione contro le sovratensioni CC di tipo 1+2
- Tutti i modelli utilizzano la tecnologia di limitazione della tensione del varistore con design a bassa tensione residua
- Tutti i modelli sono dotati di design collegabile e dispositivi di disconnessione termica interna
- Tutti i modelli utilizzano la configurazione 3+0
- Capacità di corrente impulsiva (Iimp 6,25 kA) per protezione di tipo 1
- Tutti i modelli sono conformi a RoHS e REACH
- Il metodo di cablaggio della barra collettrice può essere utilizzato per tutti i modelli
| Parametro | Simbolo | VSPDH12.5-275 | VSPDH12.5-320 | VSPDH12.5-385 | VSPDH12.5-440 | VSPDH12.5-275/1+0 | VSPDH12.5-320/1+0 | VSPDH12.5-385/1+0 | VSPDH12.5-440/1+0 | VSPDH12.5-275/2+0 | VSPDH12.5-320/2+0 | VSPDH12.5-385/2+0 | VSPDH12.5-440/2+0 | VSPDH12.5-275/3+1 | VSPDH12.5-320/3+1 | VSPDH12.5-385/3+1 | VSPDH12.5-440/3+1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensione di esercizio CA | Uno | 230Vac | 280Vac | 335Vac | 400Vac | 230Vac | 280Vac | 335Vac | 400Vac | 230Vac | 280Vac | 335Vac | 400Vac | 230Vac | 280Vac | 335Vac | 400Vac |
| Tensione massima di esercizio continua | Università | 275Vac | 320Vac | 385Vac | 440Vac | 275Vac | 320Vac | 385Vac | 440Vac | 275Vac | 320Vac | 385Vac | 440Vac | 275Vac | 320Vac | 385Vac | 440Vac |
| Valore di prova di sovratensione temporanea TOV[50Hz/riferimento] | Ut | 355Vac | 415Vac | 500 V CA | 575Vac | 355Vac | 415Vac | 500 V CA | 575Vac | 355Vac | 415Vac | 500 V CA | 575Vac | 355Vac | 415Vac | 500 V CA | 575Vac |
| Valore di prova di sovratensione temporanea TOV+30min[Disconnessione] | Ut | 440Vac | 440Vac | 650 V CA | 770Vac | 440Vac | 440Vac | 650 V CA | 770Vac | 440Vac | 440Vac | 650 V CA | 770Vac | 440Vac | 440Vac | 650 V CA | 770Vac |
| Corrente di scarica nominale [8/20μs] | In | 50 kA (50 kA) | 50 kA (50 kA) | 50 kA (50 kA) | 50 kA (50 kA) | 12,5 kA | 12,5 kA | 12,5 kA | 12,5 kA | 12,5 kA | 12,5 kA | 12,5 kA | 12,5 kA | 12,5 kA | 12,5 kA | 12,5 kA | 12,5 kA |
| Corrente di scarica massima [8/20μs] | Imax | 50 kA (50 kA) | 50 kA (50 kA) | 50 kA (50 kA) | 50 kA (50 kA) | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA |
| Corrente di scarica impulsiva [10/350μs] | Improvvisazione | 12,5 kA | 12,5 kA | 12,5 kA | 10kA | 37,5 kA | 37,5 kA | 37,5 kA | 30 kA | 25 kA | 25 kA | 25 kA | 20kA | 37,5 kA | 37,5 kA | 37,5 kA | 30 kA |
| Livello di protezione | Su | ≤1,5 kV (1,8 kA) | ≤1,6 kV (1,8 kA) | ≤1,8 kV (2,3 kA) | ≤2,0 kV (2,3 kA) | ≤1,5 kV | ≤1,5 kV | ≤1,8 kV | ≤1,8 kV | ≤1,6 kV | ≤1,6 kV | ≤1,8 kV | ≤1,8 kV | ≤1,5 kV | ≤1,5 kV | ≤1,6 kV | ≤1,6 kV |
| SCR o fusibile di backup con valutazione della corrente di cortocircuito | Iscpv | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA | 25 kA |
| Tempo di risposta | tA | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns | ≤2,6 ns |
| Dispositivo di disconnessione termica | – | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento | Inserimento |
| Fusibile di backup massimo | – | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG | Fusibile 125A gL/gG |
| Modalità di protezione | – | L/N→PE | L/N→PE | L/N→PE | L/N→PE | L→PE | L→PE | L→PE | L→PE | L→N→PE | L→N→PE | L→N→PE | L→N→PE | L→N→PE | L→N→PE | L→N→PE | L→N→PE |
| Configurazione | – | 1+0 | 1+0 | 1+0 | 1+0 | 1+0 | 1+0 | 1+0 | 1+0 | 2+0 | 2+0 | 2+0 | 2+0 | 3+1 | 3+1 | 3+1 | 3+1 |
| Dimensione del prodotto | – | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto | Come da foto |
| Metodo di cablaggio | – | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² | Morsetto a vite 2,5-25 mm² |
| Visualizzazione normale/di errore | – | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso | Verde/Rosso |
| Segnale remoto | – | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale |
| Tensione/corrente massima del carico del segnale remoto | – | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] | 250 V/0,5 A [CA]/30 V/3 A [CC] |
| Area trasversale massima della linea di collegamento del segnale remoto | – | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² | 1,5 mm² |
| Installazione | – | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm | Guida DIN da 35 mm |
| Intervallo di temperatura operativa | Tu | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C | Da -40°C a +85°C |
| Livello di protezione | – | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 |
| Materiale dell'involucro | – | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) | Termoplastico (UL94-V0) |
| Conformità agli standard | – | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 | IEC 61643-11, EN 61643-11, GB/T 18802.11 |
Note:
- Tutti i modelli sono dispositivi di protezione contro le sovratensioni CA di tipo 1+2
- Tutti i modelli utilizzano la tecnologia di limitazione della tensione del varistore con design a bassa tensione residua
- Tutti i modelli sono dotati di design collegabile e dispositivi di disconnessione termica interna
- Maggiore capacità di corrente impulsiva (Iimp 12,5 kA) per la protezione di tipo 1
- Diverse configurazioni disponibili: 1+0, 2+0 e 3+1
- Portata del fusibile di backup migliorata: fusibile gL/gG da 125 A
- Tempo di risposta ultraveloce: ≤2,6 ns
- Tutti i modelli sono conformi a RoHS e REACH
- Il metodo di cablaggio della barra collettrice può essere utilizzato per tutti i modelli
WORKSHOP VIOX SPD
Ottenere il vostro Campione SPD
Forniamo campioni, devi solo dirci di cosa hai bisogno
Più di un semplice produttore di SPD
In VIOX, andiamo oltre la produzione di SPD offrendo una suite di servizi a valore aggiunto su misura per soddisfare le esigenze del vostro progetto. Il nostro impegno per l'eccellenza garantisce che ogni cliente riceva attenzione personalizzata, consulenza qualificata e un supporto continuo durante tutto il suo percorso con noi.
Consultazione del servizio
Che i vostri requisiti SPD siano semplici o complessi, il nostro team vi fornirà consulenza esperta e assistenza tecnica. Per progetti più complessi, offriamo un supporto ingegneristico approfondito per garantire la selezione e l'applicazione ottimali dei prodotti, garantendo sicurezza ed efficienza nei vostri impianti elettrici.
Raccomandazioni sui prodotti
Non sai quale SPD è più adatto al tuo sistema? I nostri specialisti forniscono consigli gratuiti e personalizzati in base alle tue specifiche esigenze operative e ambientali, assicurandoti la soluzione perfetta per le tue esigenze di protezione elettrica.
Supporto logistico
Se non avete uno spedizioniere affidabile, possiamo organizzare il trasporto dalla nostra fabbrica alla sede del progetto senza costi aggiuntivi. Il nostro team logistico assicura consegne tempestive e sicure per mantenere il vostro progetto nei tempi previsti, riducendo al minimo i tempi di inattività e i ritardi.
Supporto all'installazione
Hai bisogno di aiuto con l'installazione? Il nostro team tecnico è disponibile per rispondere alle tue domande o per fornirti supporto pratico. Per progetti più grandi, possiamo anche inviare un tecnico presso la tua sede per assistenza sul campo, assicurandoti che i tuoi SPD siano installati correttamente e funzionino perfettamente all'interno della tua rete elettrica.
Domande frequenti
Abbiamo raccolto alcune domande frequenti dei nostri clienti. Se la tua domanda non è presente qui, il nostro servizio clienti è sempre disponibile ad aiutarti. Saremo lieti di parlare con te.
Come posso ottenere un preventivo per i prodotti SPD?
Per ottenere un preventivo per il nostro SPD Per maggiori informazioni sui prodotti, contatta il nostro servizio clienti. Siamo disponibili 24 ore su 24, 7 giorni su 7. Fornisci semplicemente i dettagli del tuo ordine, come tipo (SPD CC o SPD CA), tensione nominale, corrente nominale e quantità. Ti guideremo attraverso l'intero processo di ordinazione.
Qual è il vostro MOQ per gli ordini SPD?
Abbiamo un basso MOQ o quantità minima d'ordine. Potete ordinare anche solo un'unità e noi vi consegneremo secondo le vostre specifiche.
Quali sono i tempi di elaborazione del mio ordine SPD?
Il tempo di consegna standard per il nostro SPD I tempi di consegna per i prodotti sono di 7-10 giorni lavorativi. I tempi di consegna possono essere prolungati fino a 15 giorni lavorativi a causa del trasporto. Per ordini personalizzati o all'ingrosso, possiamo discutere i tempi di consegna prima di finalizzare l'ordine.
È possibile ottenere un campione prima di effettuare l'ordine?
Sì, forniamo SPD campioni per valutazione e approvazione. La creazione dei campioni richiede in genere dai 3 ai 7 giorni lavorativi.
È possibile realizzare prodotti SPD personalizzati?
Sì, offriamo servizi personalizzati SPD soluzioni. Comunicateci le vostre esigenze e il nostro team di esperti del servizio clienti vi affiancherà durante tutto il processo di progettazione.
Qual è la garanzia per i prodotti SPD?
Offriamo una garanzia di 3 anni su tutti SPD prodotti che realizziamo. Questo ci garantisce la consegna di prodotti di alta qualità. Ogni prodotto viene accuratamente testato prima della consegna.
Tutto su SPD
Che cosa è SPD?
Un dispositivo di protezione contro le sovratensioni (SPD) è un dispositivo di sicurezza elettrica essenziale, progettato per proteggere da sovratensioni e transitori elettrici. Funziona fornendo un percorso a bassa impedenza per le correnti di sovratensione, deviandole dalle apparecchiature sensibili. Quando il SPD rileva un picco di tensione superiore al normale livello operativo e conduce rapidamente l'energia in eccesso a terra, in genere entro nanosecondi.
DOCUP Sono componenti essenziali nei moderni impianti elettrici, proteggendo le apparecchiature costose dai danni causati da fulmini, commutazioni di servizio e variazioni di carico. Con l'aumentare della sofisticatezza e della sensibilità degli impianti elettrici, l'importanza di un'adeguata protezione contro le sovratensioni continua a crescere.
SPD vs. altri dispositivi di protezione
Conoscere i diversi tipi di dispositivi di protezione contro le sovratensioni è fondamentale per scegliere la protezione più adatta alla propria applicazione:
- SPD CA: Fornisce protezione contro sovratensioni e transitori di tensione alternata nei sistemi a corrente alternata
- DC SPD: Progettato specificamente per sistemi DC e applicazioni solari, proteggendo gli impianti fotovoltaici
- SPD di tipo 1: Protezione contro i fulmini per quadri di distribuzione principali e ingressi di servizio
- SPD di tipo 2: Protezione contro le sovratensioni per circuiti di sottodistribuzione e finali
- SPD tipo 1+2: Protezione combinata che offre protezione da fulmini e sovratensioni in un unico dispositivo
- SPD tipo 3: Protezione del punto d'uso per singole apparecchiature e dispositivi sensibili
Come funzionano gli SPD
Il principio fondamentale del funzionamento degli SPD è la tecnologia di limitazione della tensione. Gli SPD monitorano costantemente i livelli di tensione del sistema elettrico e rispondono immediatamente a condizioni anomale:
Meccanismo di rilevamento: I varistori a ossido metallico (MOV) o tubi a scarica di gas rilevano variazioni di tensione superiori ai normali livelli operativi. Questi componenti hanno una resistenza variabile che diminuisce drasticamente se esposti ad alte tensioni.
Risposta all'attivazione: Quando la tensione supera il livello di protezione, il SPD Conduce l'elettricità, creando un percorso a bassa impedenza verso terra. Questa azione devia la pericolosa corrente di picco lontano dalle apparecchiature protette.
Deviazione dell'energia: L'energia in eccesso viene deviata in modo sicuro a terra, proteggendo le apparecchiature collegate da eventuali danni. SPDritorna automaticamente allo stato di alta impedenza una volta superata la sovratensione.
Autoprotezione: Moderno DOCUP includono dispositivi di disconnessione termica che scollegano in modo sicuro l'unità in caso di danni, prevenendo rischi di incendio e mantenendo l'integrità del sistema.
Parametri tecnici chiave
- Tensione massima di esercizio continuo (Uc): Tensione massima che l'SPD può sopportare ininterrottamente
- Corrente di scarica nominale (In): Corrente che l'SPD può gestire durante il test
- Corrente di scarica massima (Imax): La corrente più alta che l'SPD può condurre in sicurezza
- Livello di protezione della tensione (su): Tensione massima presente sui terminali SPD
- Tempo di risposta: Tempo tra il rilevamento della sovratensione e l'attivazione della protezione
Guida alla selezione SPD
Quando si seleziona il giusto SPD AC o DC SPD per la propria applicazione, è necessario considerare questi fattori chiave:
- Tensione del sistema: Scegli un SPD con una tensione nominale adeguata al tuo sistema
- Valutazione attuale: Selezionare in base ai livelli di corrente di sovratensione previsti nella propria applicazione
- Tipo di protezione: Tipo 1 per la protezione dai fulmini, Tipo 2 per la protezione dalle sovratensioni, Tipo 1+2 per la protezione combinata
- Applicazione: SPD AC per sistemi a corrente alternata, SPD DC per applicazioni a corrente continua e solari
- Condizioni ambientali: Considerare la temperatura di esercizio, l'umidità e il luogo di installazione
Rivolgiti sempre a un elettricista qualificato per accertarti che l'SPD soddisfi i requisiti specifici del tuo impianto elettrico e le normative locali.
Migliori pratiche di installazione SPD
Una corretta installazione è fondamentale per l'efficacia delle prestazioni dell'SPD:
Selezione della posizione: Installare DOCUP Il più vicino possibile all'apparecchiatura da proteggere. Ridurre al minimo la lunghezza dei cavi per ridurre la caduta di tensione durante le sovratensioni.
Messa a terra: Assicurare una connessione solida e a bassa impedenza al sistema di messa a terra. Una messa a terra scadente può rendere SPDprotezione inefficace.
Lunghezza del cavo: Mantenere SPD Cavi di collegamento il più corti possibile (in genere meno di 30 cm). Cavi più lunghi riducono l'efficacia della protezione.
Protezione di backup: Installare interruttori automatici o fusibili appropriati per proteggere SPD dispositivi da condizioni di sovracorrente.
Livelli multipli: Utilizzare coordinato SPD protezione a più livelli (ingresso di servizio, quadri di distribuzione, livello delle apparecchiature) per una protezione completa.
Manutenzione e collaudo SPD
Una manutenzione regolare garantisce prestazioni ottimali dell'SPD:
Ispezione visiva: Controllare mensilmente la presenza di danni fisici, corrosione o connessioni allentate. Cercare segni di stress termico o deterioramento.
Indicatori di stato: Monitor SPD Indicatori di stato (in genere verdi per normale, rossi per guasto). Sostituire immediatamente i dispositivi guasti.
Test elettrici: Eseguire test elettrici annuali per verificare SPD funzionalità e livelli di protezione. Utilizzare apparecchiature di prova appropriate progettate per SPD test.
Documentazione: Mantenere i registri di SPD installazione, collaudo e sostituzione per monitorare le prestazioni del sistema e pianificare la manutenzione.
Criteri di sostituzione: Sostituire DOCUP che mostrano segni di danneggiamento, non superano i test o raggiungono la fine del ciclo di vita utile specificato dal produttore.
Applicazioni e settori SPD
Gli SPD sono essenziali in numerose applicazioni:
Impianti solari fotovoltaici: SPD DC Proteggere le costose apparecchiature fotovoltaiche da fulmini e sovratensioni di commutazione. In genere, sono necessarie sia la protezione a livello di stringa che quella del quadro elettrico.
Edifici commerciali: SPD AC proteggere apparecchiature sensibili come computer, sistemi HVAC e controlli dell'illuminazione dai transitori di tensione.
Strutture industriali: Proteggere motori, azionamenti, PLC e apparecchiature di controllo dei processi da sovratensioni che possono causare tempi di fermo della produzione.
Applicazioni residenziali: Tutta la casa DOCUP proteggere elettrodomestici, apparecchiature elettroniche e impianti elettrici dalle sovratensioni legate ai servizi di pubblica utilità.
Telecomunicazioni: Specializzato DOCUP proteggere le apparecchiature di comunicazione dai fulmini e dai disturbi del sistema elettrico.
Centri dati: Fondamentale per proteggere server, apparecchiature di rete e sistemi UPS da problemi di qualità dell'alimentazione.
Futuro della tecnologia SPD
Il settore SPD continua a evolversi con l'avanzamento della tecnologia:
SPD intelligenti: L'integrazione delle capacità di monitoraggio e comunicazione consente il monitoraggio dello stato da remoto e la manutenzione predittiva.
Materiali migliorati: Sviluppo di nuovi materiali per varistori con prestazioni migliorate e durata maggiore.
Progetti modulari: I moduli di protezione da sovratensioni sostituibili riducono i costi di manutenzione e migliorano l'affidabilità del sistema.
Integrazione IoT: DOCUP con funzionalità Internet of Things forniscono monitoraggio e analisi dei dati in tempo reale.
Tecnologia verde: Rispettoso dell'ambiente SPD progetti con ridotto impatto ambientale e migliore riciclabilità.
Consultare sempre un elettricista qualificato per garantire la SPD soddisfa i requisiti specifici del tuo sistema elettrico e le normative locali. Corretto SPD La selezione e l'installazione sono essenziali per un'efficace protezione contro le sovratensioni e per la sicurezza elettrica.
Yueqing: polo produttivo SPD
Yueqing, una città a livello di contea nella provincia di Zhejiang, in Cina, è riconosciuta come uno dei maggiori centri di produzione al mondo di dispositivi di protezione elettrica, tra cui i dispositivi di protezione contro le sovratensioni (SPD). Nota come la "Capitale elettrica della Cina", questa città nella regione di Wenzhou ha acquisito importanza grazie alla sua vasta rete di produttori di componenti elettrici e alle sue avanzate capacità produttive.
Il predominio della città in Produzione SPD Yueqing è guidata dall'elevata concentrazione di stabilimenti specializzati, come VIOX Electric, specializzati nella produzione di dispositivi di protezione elettrica di alta qualità. Yueqing vanta impianti di produzione all'avanguardia con linee di produzione automatizzate e rigorosi controlli di qualità. La vicinanza ai principali snodi di trasporto come i porti di Wenzhou, Ningbo e Shanghai garantisce un'efficiente distribuzione globale. Inoltre, il settore punta sulla ricerca e sviluppo, offrendo soluzioni OEM/ODM personalizzate e nel rispetto degli standard internazionali come le certificazioni UL, CE, CSA, IEC e RoHS.
Request an VIOX SPD Sample
VIOX Electric is ready to assist you with your OEM SPD needs. We offer high-quality and cost-effective solutions.
