Trong môi trường tự động hóa công nghiệp đầy rủi ro, một tín hiệu bị bỏ lỡ có thể đồng nghĩa với việc mất sản lượng, hư hỏng thiết bị hoặc các mối nguy hiểm về an toàn. Các thiết bị báo hiệu bằng hình ảnh là ngôn ngữ chính của nhà máy, truyền đạt trạng thái máy ngay lập tức cho người vận hành và kỹ sư. Nhưng với nhiều tùy chọn khác nhau, việc chọn đúng thiết bị là rất quan trọng.
Hai trong số các thiết bị báo hiệu bằng hình ảnh phổ biến nhất là chỉ báo semaphore và đèn tháp (còn được gọi là cột tín hiệu). Mặc dù cả hai đều sử dụng ánh sáng để truyền tải thông tin, nhưng chúng phục vụ các mục đích cơ bản khác nhau, chiếm các không gian khác nhau và giao tiếp với các đối tượng khác nhau.
Hướng dẫn này phân tích các khác biệt về mặt kỹ thuật, các tình huống ứng dụng và các tiêu chí lựa chọn cho chỉ báo semaphore so với đèn tháp, giúp bạn chỉ định đúng thành phần cho bảng điều khiển hoặc máy của mình.
Định nghĩa và Chức năng cốt lõi
Chỉ báo Semaphore là gì?

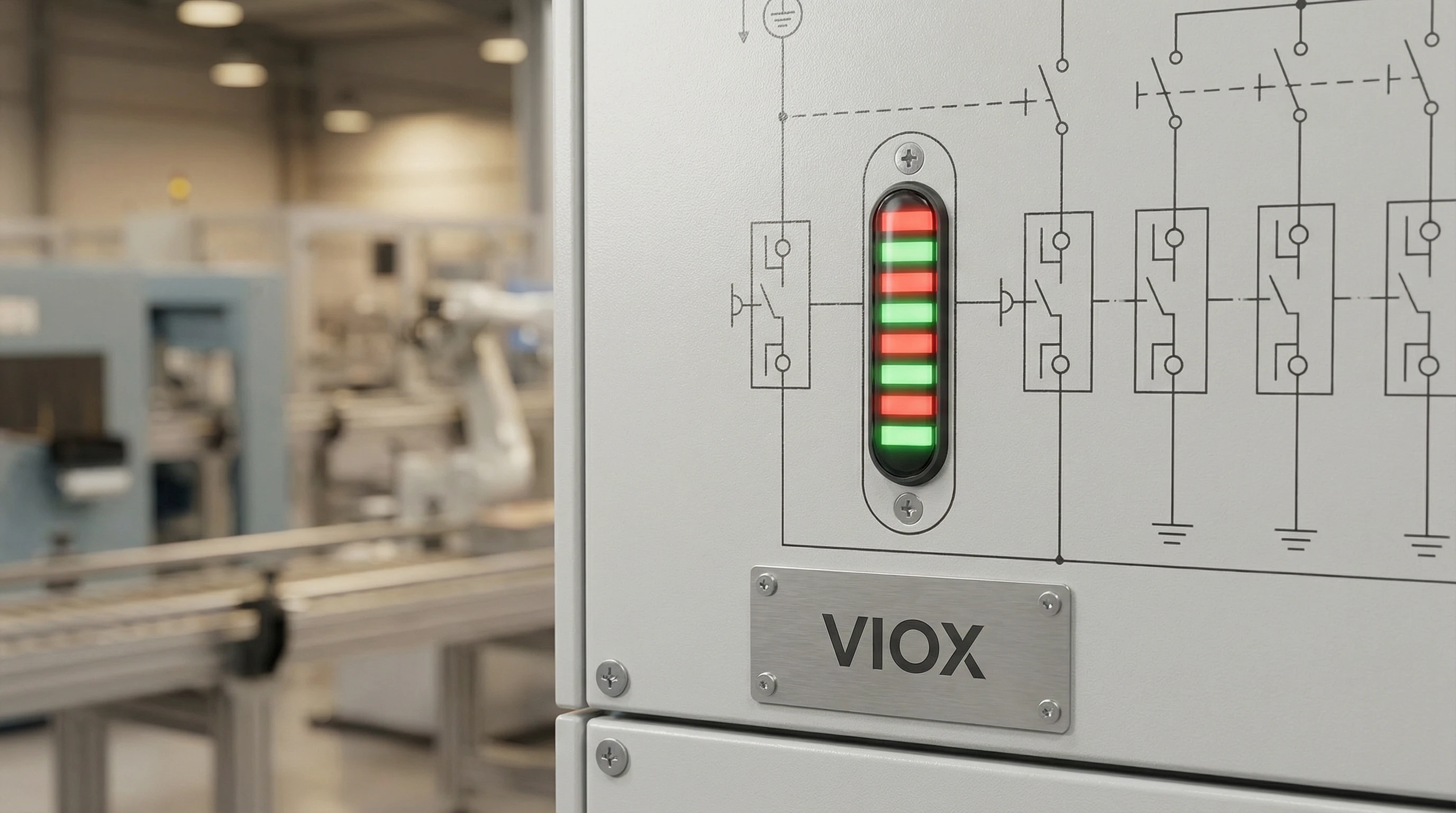

Một chỉ báo semaphore là một thiết bị nhỏ gọn, được gắn trên bảng điều khiển, được thiết kế để hiển thị trạng thái cụ thể của một thành phần duy nhất, thường là một ngắt mạch, dao cách ly, hoặc van. Nó thường được lắp đặt trực tiếp trên cửa bảng điều khiển hoặc bên trong sơ đồ mô phỏng.
- Chức năng chính: Chỉ báo vị trí (Mở/Đóng, Bật/Tắt, An toàn/Nguy hiểm).
- Đối tượng: Người vận hành hoặc kỹ sư đứng trực tiếp trước bảng điều khiển.
- Hình thức: Một đơn vị tròn 22mm hoặc 30mm duy nhất, thường được lắp phẳng.
- Đầu ra hình ảnh: Đèn LED hai màu (Đỏ/Xanh lục) hoặc các biểu tượng riêng biệt (Thanh/Vòng tròn).
Đèn Tháp (Cột Tín Hiệu) là gì?

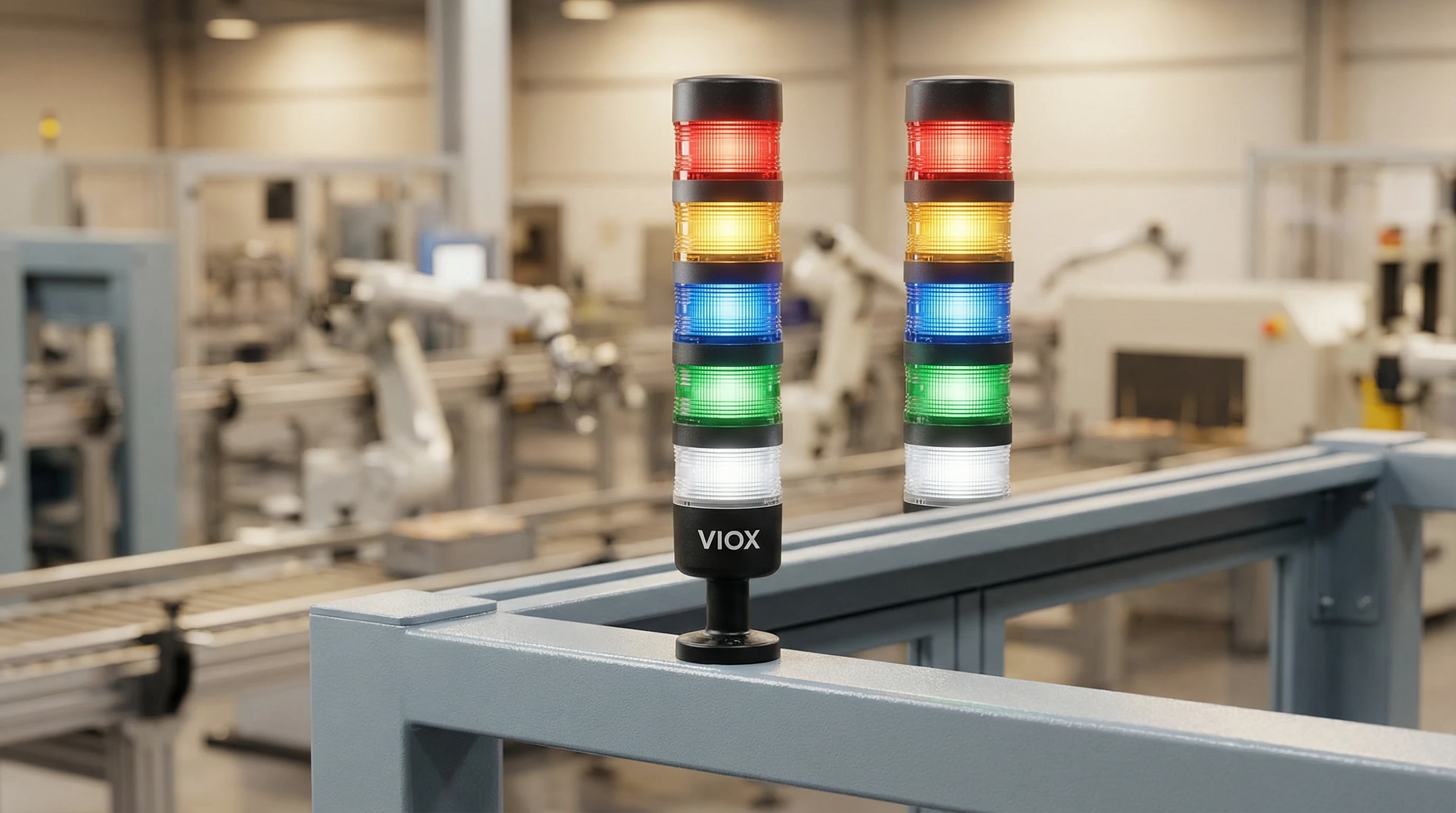

Một đèn tháp là một thiết bị báo hiệu dạng cột, nhiều phân đoạn được gắn trên đỉnh máy hoặc tủ điều khiển. Nó sử dụng các tầng được mã hóa màu để phát trạng thái hoạt động tổng thể của máy hoặc dây chuyền sản xuất cho khu vực xung quanh.
- Chức năng chính: Phát trạng thái máy (Đang chạy, Đã dừng, Hết vật liệu, Lỗi).
- Đối tượng: Nhân viên nhà máy, người lái xe nâng và giám sát viên ở xa máy.
- Hình thức: Cột dọc (đường kính 40mm-100mm), gắn trên cột hoặc gắn trực tiếp.
- Đầu ra hình ảnh: 3-5 màu xếp chồng lên nhau (Đỏ, Vàng, Xanh lục, Xanh lam, Trắng), thường có khả năng hiển thị 360°.
Các khác biệt kỹ thuật chính

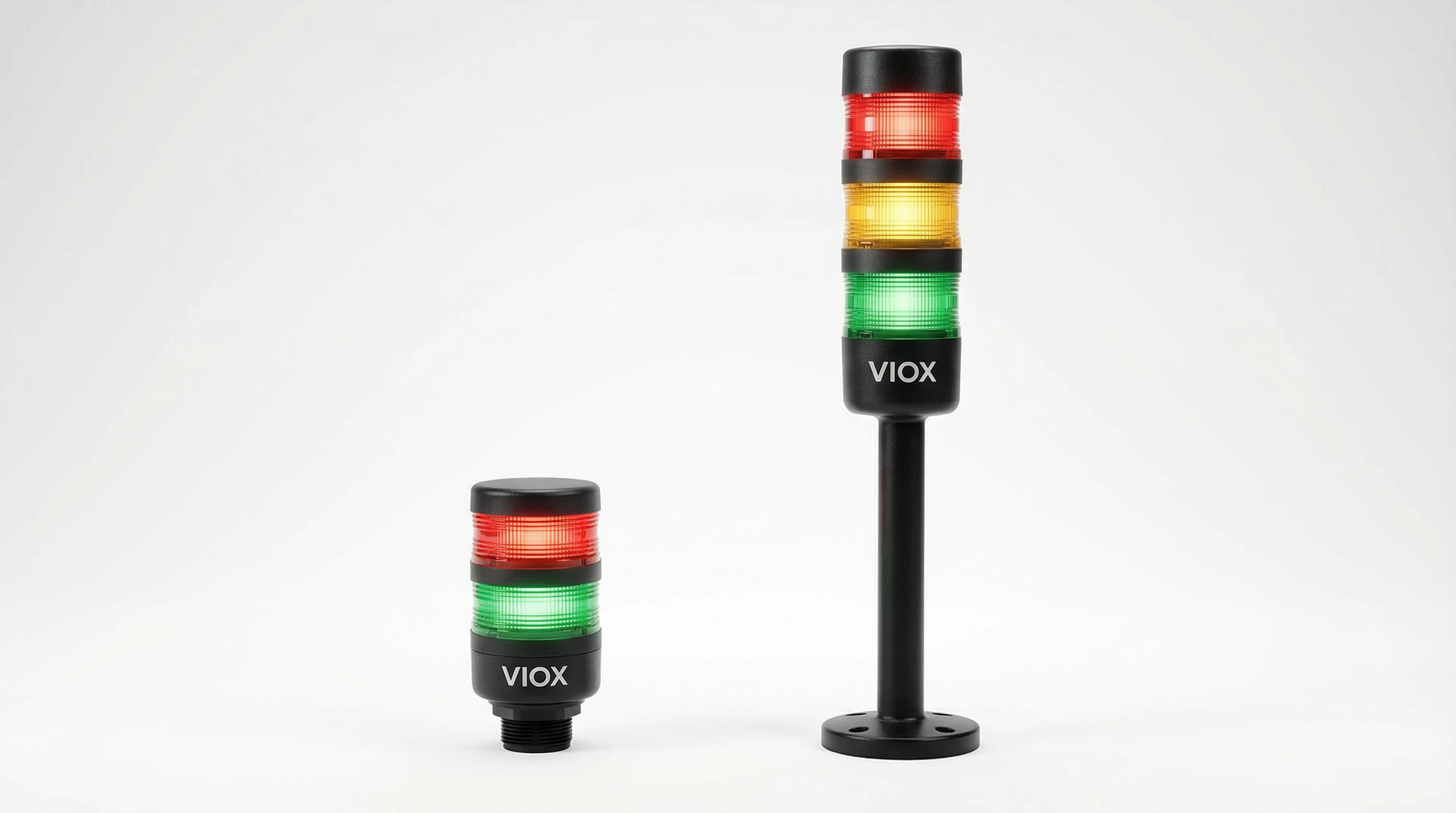

| Năng | Chỉ báo Semaphore | Đèn Tháp (Cột Tín Hiệu) |
|---|---|---|
| Phạm vi hiển thị | Phạm vi ngắn (0,5 – 2 mét). Được thiết kế để đọc “gần”. | Phạm vi dài (10 – 50+ mét). Được thiết kế để phát “xa”. |
| Mật độ thông tin | Trạng thái nhị phân (A so với B) của một thành phần cụ thể. | Trạng thái hệ thống đa trạng thái (3-5 điều kiện riêng biệt). |
| Vị trí lắp đặt | Mặt bảng điều khiển, sơ đồ mô phỏng, bảng điều khiển. | Đỉnh máy, mái tủ điện, giá treo tường. |
| Dây Phức Tạp | Đi dây trực tiếp đến các tiếp điểm phụ (đơn giản). | Nhiều dây đến đầu ra PLC hoặc cáp đơn IO-Link (phức tạp). |
| Báo động âm thanh | Hiếm khi được tích hợp (còi báo riêng được sử dụng nếu cần). | Thường xuyên được tích hợp (còi/còi báo động 85-100dB). |
Các tình huống ứng dụng: Khi nào nên sử dụng loại nào?
Tình huống A: Phòng đóng cắt
Yêu cầu: Một kỹ sư cần xác minh xem Bộ ngắt mạch cấp nguồn chính 3 có mở hay không trước khi thực hiện bảo trì.
Lựa chọn: Chỉ báo Semaphore.
Tại sao? Kỹ sư đang đứng tại bảng điều khiển. Họ cần xác nhận chính xác trạng thái cơ học của một thành phần cụ thể. Đèn tháp trên đỉnh tủ chỉ hiển thị trạng thái “Lỗi” hoặc “Ổn” chung cho toàn bộ bảng, điều này là không đủ cho các thao tác chuyển mạch an toàn. Chỉ báo semaphore cung cấp phản hồi trực tiếp, rõ ràng từ các tiếp điểm phụ của bộ ngắt mạch.
Tình huống B: Dây chuyền lắp ráp ô tô
Yêu cầu: Một máy CNC đã hết nguyên liệu thô và dừng lại. Người giám sát khu vực cần biết ngay lập tức để chỉ định một kỹ thuật viên.
Lựa chọn: Đèn Tháp.
Tại sao? Người giám sát có khả năng đang đi bộ trên sàn, cách đó 20 mét. Một đèn bảng điều khiển nhỏ không thể nhìn thấy từ khoảng cách đó. Một đèn tháp cao với tầng màu Xanh lam hoặc Vàng được chiếu sáng (màu tiêu chuẩn cho tình trạng thiếu vật liệu/hỗ trợ) cung cấp khả năng hiển thị tức thì trên các chướng ngại vật và các máy khác, giảm thời gian ngừng hoạt động.

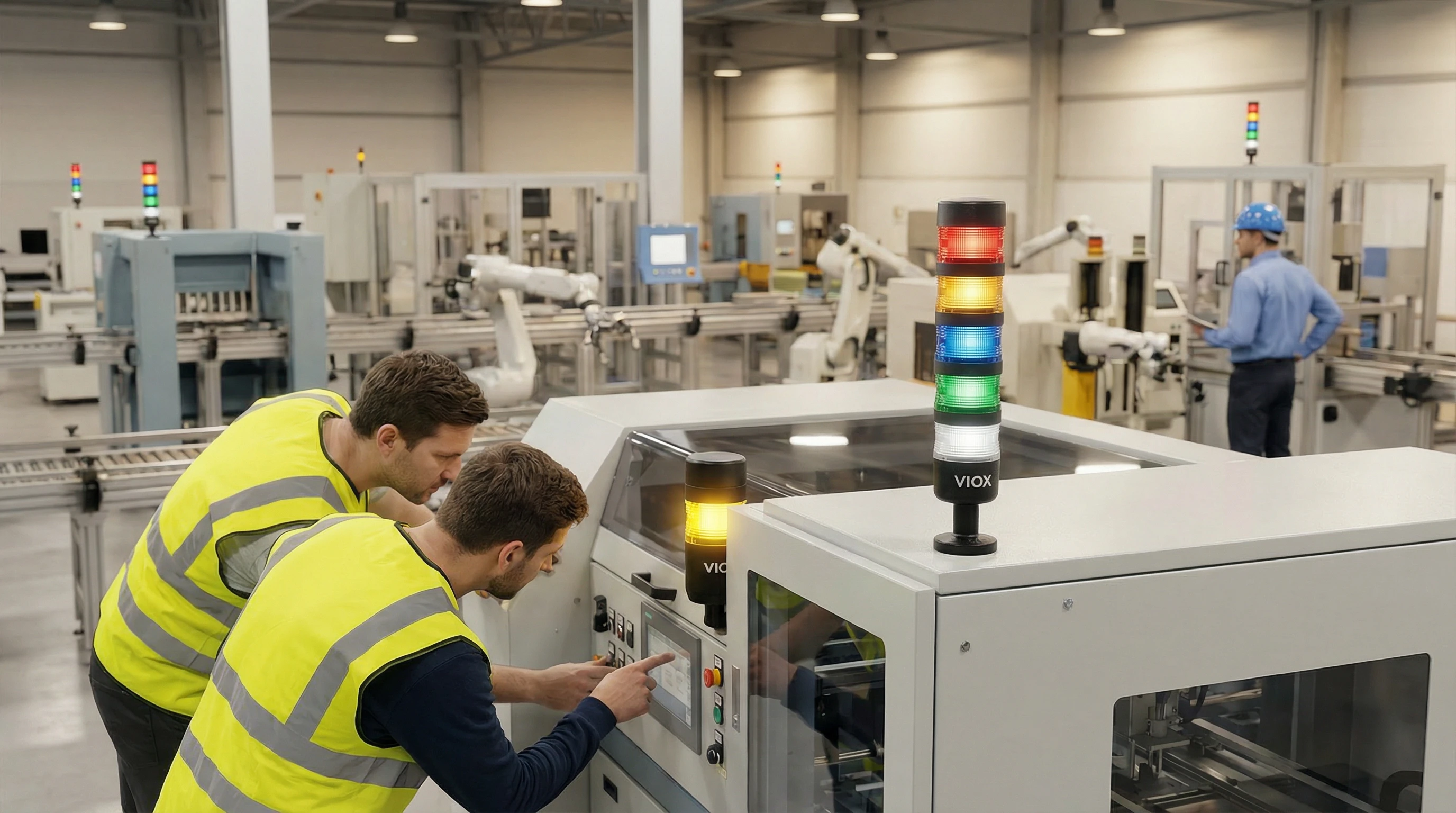

Tình huống C: Hệ thống Bảng Andon
Yêu cầu: Người vận hành tại các trạm lắp ráp thủ công cần báo hiệu để kiểm tra chất lượng hoặc cung cấp lại bộ phận mà không cần rời khỏi trạm của họ.
Lựa chọn: Đèn Tháp (Đèn Andon).
Tại sao? Tín hiệu là một “lời kêu gọi giúp đỡ” phải được nhìn thấy bởi nhân viên hỗ trợ (hậu cần, kiểm soát chất lượng) đang di chuyển. Khả năng hiển thị 360 độ của đèn tháp đảm bảo yêu cầu được nhìn thấy từ mọi góc độ trên sàn sản xuất.
Đổi mới hiện đại: Tích hợp Công nghiệp 4.0
Trong khi các chỉ báo semaphore vẫn là các thiết bị đơn giản, mạnh mẽ (tập trung vào độ tin cậy và tuổi thọ của đèn LED), thì đèn tháp đã phát triển đáng kể trong kỷ nguyên Công nghiệp 4.0.

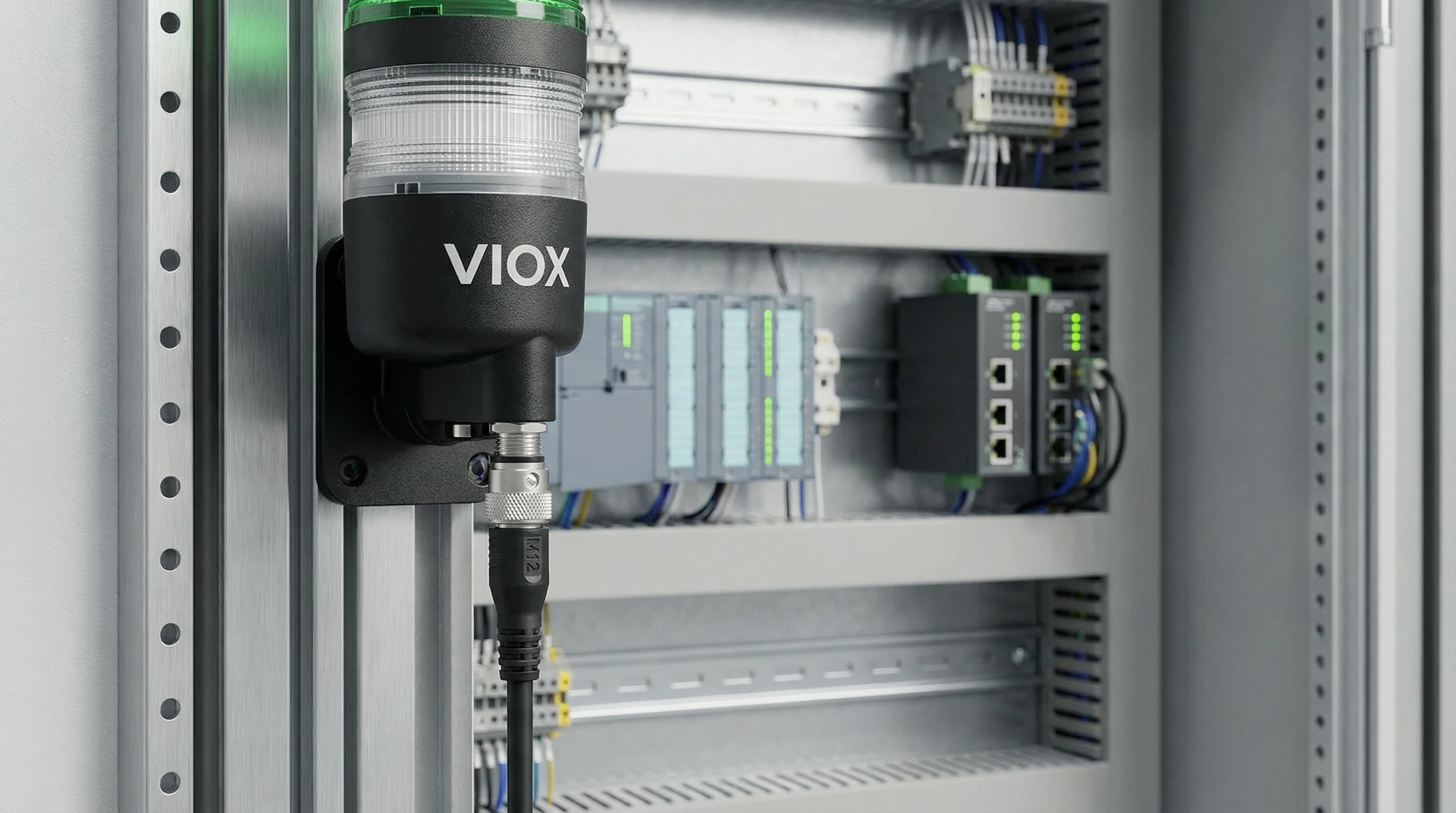

Đèn Tháp Thông Minh: Đèn tháp VIOX hiện đại thường có kết nối IO-Link. Thay vì điều khiển Bật/Tắt có dây cứng đơn giản, các thiết bị này có thể:
- Hiển thị màu tùy chỉnh (RGB) cho khả năng trạng thái vô hạn.
- Cung cấp chỉ báo mức (ví dụ: thanh đèn hoạt động như một thanh tiến trình cho mức bể hoặc thời gian chu kỳ).
- Báo cáo dữ liệu trở lại PLC (ví dụ: “Nhiệt độ mô-đun đèn cao” hoặc “Lỗi còi”).
Kết luận: Bổ sung, không cạnh tranh
Việc lựa chọn giữa đèn báo semaphore và đèn tháp thường không phải là “hoặc cái này/hoặc cái kia” mà thường là “cả hai”.”
Trong một hệ thống công nghiệp được thiết kế tốt:
- Đèn Tháp cung cấp cái nhìn “vĩ mô”: “Máy này cần được chú ý.”
- Đèn Báo Semaphore cung cấp chi tiết “vi mô”: “Bộ ngắt mạch chính đã bị ngắt” hoặc “Van đầu vào đã đóng.”
Bằng cách sử dụng cả hai thiết bị trong các ngữ cảnh thích hợp của chúng, các kỹ sư tạo ra một hệ thống thông tin phân lớp giúp tối đa hóa sự an toàn, hiệu quả và tốc độ phản hồi. Đối với thiết kế tủ điều khiển, hãy đảm bảo bạn chỉ định đèn báo semaphore VIOX chất lượng cao để hiển thị trạng thái thành phần và đèn tháp VIOX mạnh mẽ để hiển thị trạng thái hệ thống.
