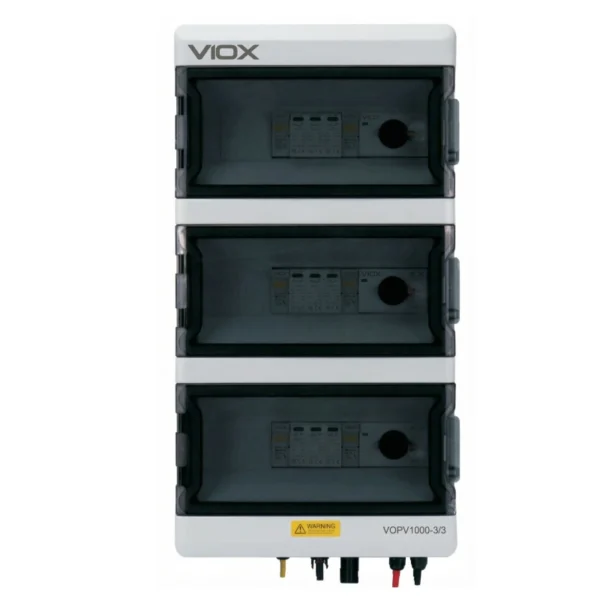

Hộp phối điện năng lượng mặt trời VOPV1000-3/3

VIOX Electric là nhà sản xuất hàng đầu về thiết bị điện năng lượng tái tạo, chuyên về các giải pháp quang điện mặt trời chất lượng cao cho thị trường toàn cầu. Hộp phối dây năng lượng mặt trời VOPV1000-3/3 của chúng tôi đại diện cho một giải pháp đa mạch cao cấp được thiết kế đặc biệt cho các hệ thống năng lượng mặt trời DC1000V tiên tiến, đòi hỏi tính độc lập hoàn toàn của mạch, khả năng đa biến tần và tính linh hoạt hoạt động tối đa. VOPV1000-3/3 là hộp phối dây DC cấp chuyên nghiệp được thiết kế cho các hệ thống PV năng lượng mặt trời điện áp cao hoạt động ở DC1000V. Cấu hình 3 đầu vào, 3 đầu ra tiên tiến này có ba mạch hoàn toàn độc lập, mỗi mạch có các thiết bị bảo vệ và điều khiển chuyên dụng. Không giống như các cấu hình kết hợp, kiến trúc 3/3 duy trì sự cô lập hoàn toàn giữa các chuỗi, làm cho nó lý tưởng cho các hệ thống đa biến tần, các ứng dụng đa MPPT, các cài đặt ba pha và các dự án đòi hỏi an toàn tối đa thông qua tính độc lập của mạch.

Các tính năng và lợi ích chính

• Ba Mạch Độc Lập: Cách ly điện hoàn toàn giữa cả ba chuỗi - mỗi chuỗi có bảo vệ và đầu ra riêng
• Sẵn Sàng cho Đa Biến Tần: Hoàn hảo cho các hệ thống có nhiều biến tần hoặc biến tần đầu vào đa MPPT
• Tính Độc Lập Mạch Tối Đa: Mỗi chuỗi hoạt động hoàn toàn độc lập với công tắc, SPD và cầu chì chuyên dụng
• Định Mức Điện Áp Cao DC1000V: Được tối ưu hóa cho các hệ thống năng lượng mặt trời thế hệ tiếp theo với các mô-đun hiệu suất cao
• Hệ Thống Bảo Vệ Ba Lần: Ba bộ bảo vệ hoàn chỉnh (3 công tắc, 3 SPD, 6 cầu chì) để an toàn tối đa
• 45A Trên Mỗi Đầu Ra: Mỗi đầu ra trong số ba đầu ra được định mức 45A, hỗ trợ các chuỗi công suất cao
• Điều Khiển Riêng Lẻ: Vận hành, bảo trì hoặc cô lập bất kỳ chuỗi nào mà không ảnh hưởng đến các chuỗi khác
• Tăng cường an toàn: Cách ly mạch hoàn toàn loại bỏ các lỗi chéo mạch và đơn giản hóa việc khắc phục sự cố
• Vỏ Dung Lượng Lớn: VOAT-39 (296 x 550 x 130mm) chứa ba mạch bảo vệ đầy đủ
• Kết cấu chắc chắn: Vỏ ABS được xếp hạng IP65 chịu được các điều kiện môi trường khắc nghiệt
• Tương Thích Ba Pha: Lý tưởng cho các hệ thống biến tần ba pha với các đầu vào DC riêng biệt
• Sẵn Sàng cho Vận Hành Theo Giai Đoạn: Kích hoạt hoặc hủy kích hoạt các mạch riêng lẻ để chạy thử theo giai đoạn
• Chất Lượng Được Chứng Nhận: Tuân thủ các tiêu chuẩn EN50539 Loại 2 cho các ứng dụng quang điện điện áp cao

Thông số kỹ thuật

Dữ Liệu Chung

Tham số	Đặc điểm kỹ thuật
Người mẫu	VOPV1000-3/3
Điện áp định mức	DC1000V
Cấu hình	3 Đầu Vào Độc Lập / 3 Đầu Ra Độc Lập
Dòng Điện Tối Đa Trên Mỗi Đầu Ra	45A
Dòng điện chuỗi tối đa	15A mỗi chuỗi
Mức độ bảo vệ	IP65
Nhiệt độ hoạt động	-25°C đến +60°C
Độ Cao Tối Đa	2000m (tiêu chuẩn), >2000m theo yêu cầu
Tuân thủ tiêu chuẩn	EN50539 Loại 2
Điện áp cách điện	DC1500V
Tính Độc Lập Mạch	Cách ly điện hoàn toàn giữa cả ba mạch
Kích thước hệ thống được khuyến nghị	15-25kW (đa biến tần hoặc đa MPPT)

Thông Số Kỹ Thuật Vỏ

Tham số	Giá trị
Người mẫu	VOAT-39
Vật liệu	ABS (Acrylonitrile Butadiene Styrene)
Xếp hạng bảo vệ	IP65
Kích Thước (Cao x Rộng x Sâu)	296mm x 550mm x 130mm
Kiểu lắp đặt	Gắn trên tường
Màu sắc	Xám Nhạt (RAL 7035)
Đánh Giá Cháy	Tự dập tắt, vật liệu chống cháy UL94 V0
Khả năng chống tia UV	Ổn định UV cho các ứng dụng ngoài trời
Điểm vào cáp	Nhiều lỗ chờ M16/M20/M25 (bố trí cho 3 mạch)
Cân nặng	Khoảng 6,5kg (với tất cả các thành phần)
Bố cục bên trong	Ba phần mạch độc lập với sự phân tách và ghi nhãn rõ ràng

Công Tắc Ngắt Mạch PV

Tham số	Đặc điểm kỹ thuật
Người mẫu	VOD1-63/4B
Loại	Công Tắc Ngắt Tải DC
Số lượng	3 đơn vị (mỗi mạch một đơn vị)
Điện áp định mức	DC1000V
Bình Hiện Tại	45A trên mỗi công tắc
Số lượng cực	2 cực (dương và âm) trên mỗi công tắc
Khả Năng Phá Vỡ	Theo EN50539
Hoạt động	Vận hành bằng tay quay với chỉ báo BẬT/TẮT rõ ràng
Lắp ráp	Tương thích với ray DIN (35mm)
Loại tay cầm	Tay cầm xoay màu đỏ/xanh lá cây có khóa
Vật liệu liên hệ	Hợp kim bạc được tối ưu hóa cho chuyển mạch DC
Tính Độc Lập	Mỗi công tắc chỉ điều khiển mạch tương ứng của nó
Cuộc sống điện	>10.000 thao tác ở dòng điện định mức
Cuộc sống cơ học	>100.000 thao tác

Chống Sét Lan Truyền DC (SPD)

Tham số	Đặc điểm kỹ thuật
Người mẫu	VO-PV1000
Loại	Thiết Bị Bảo Vệ Chống Sét Lan Truyền DC Loại 2
Số lượng	3 đơn vị (mỗi mạch một đơn vị)
Điện Áp Hoạt Động Liên Tục Tối Đa (Uc)	DC1000V
Dòng Điện Phóng Danh Định (In)	20kA (8/20μs) trên mỗi đơn vị
Dòng điện xả tối đa (Imax)	40kA (8/20μs) trên mỗi đơn vị
Mức bảo vệ điện áp (Up)	≤3,5kV
Số lượng cực	2 cực + PE trên mỗi đơn vị
Phản Ứng Thời Gian	<25ns
Chỉ báo trạng thái	Cửa sổ chỉ báo trực quan (xanh lá cây = OK, đỏ = thay thế)
Chuẩn	EN50539 Loại 2, IEC 61643-31
Lắp ráp	Tương thích với ray DIN
Tính Độc Lập	Mỗi SPD chỉ bảo vệ mạch tương ứng của nó
Dập Tắt Dòng Điện Kế Tiếp	Thiết kế tự dập tắt
Bộ Ngắt Kết Nối Nhiệt	Tích hợp để bảo vệ khi hết tuổi thọ

Giá Đỡ Cầu Chì DC & Cầu Chì

Tham số	Đặc điểm kỹ thuật
Người mẫu	VOPV-32
Cầu Chì Loại	gPV (Cầu chì quang điện)
Điện áp định mức	DC1000V
Bình Hiện Tại	15A
Khả Năng Phá Vỡ	30kA @ DC1000V
Kích thước cầu chì	10 x 38mm
Cấu hình	Tổng cộng 6 cầu chì (2 trên mỗi chuỗi: dương và âm)
Bao gồm liên kết cầu chì	6 chiếc (cầu chì gPV DC 15A)
Sơ đồ bảo vệ	Bảo vệ hai cực riêng biệt cho từng chuỗi trong ba chuỗi
Lắp ráp	Tương thích với ray DIN
Chuẩn	IEC 60269-6
Chỉ báo	Chỉ báo trạng thái cầu chì trực quan trên mỗi giá đỡ
Vật liệu liên hệ	Đồng, mạ thiếc
Nhiệt độ hoạt động	-40°C đến +85°C

Cấu Hình Điện

VOPV1000-3/3 có một kiến trúc ba mạch độc lập khác biệt cơ bản so với các cấu hình kết hợp:

Ba Đường Mạch Độc Lập:

Mạch 1:

• Đầu vào Chuỗi 1 (dương + và âm -)
• Bảo vệ bằng cầu chì hai cực (2 cầu chì)
• Thiết bị chống sét lan truyền VO-PV1000
• Cầu dao cách ly VOD1-63/4B
• Đầu ra 1 (cấp nguồn độc lập cho đầu vào biến tần/MPPT 1)

Mạch 2:

• Đầu vào Chuỗi 2 (dương + và âm -)
• Bảo vệ bằng cầu chì hai cực (2 cầu chì)
• Thiết bị chống sét lan truyền VO-PV1000
• Cầu dao cách ly VOD1-63/4B
• Đầu ra 2 (cấp nguồn độc lập cho đầu vào biến tần/MPPT 2)

Mạch 3:

• Đầu vào Chuỗi 3 (dương + và âm -)
• Bảo vệ bằng cầu chì hai cực (2 cầu chì)
• Thiết bị chống sét lan truyền VO-PV1000
• Cầu dao cách ly VOD1-63/4B
• Đầu ra 3 (cấp nguồn độc lập cho đầu vào biến tần/MPPT 3)

Các Tính Năng Kiến Trúc Chính:

Cách Ly Hoàn Toàn:

• Không có kết nối điện giữa ba mạch
• Mỗi mạch hoạt động độc lập
• Lỗi trong một mạch không ảnh hưởng đến các mạch khác
• Duy trì các đặc tính điện áp và dòng điện riêng biệt

Bảo Vệ Độc Lập:

• Mỗi chuỗi có bảo vệ quá dòng chuyên dụng (cầu chì)
• Mỗi mạch có bảo vệ chống sét lan truyền chuyên dụng (SPD)
• Mỗi mạch có công tắc cách ly chuyên dụng
• Giám sát trạng thái trực quan cho từng thiết bị bảo vệ

Điều Khiển Độc Lập:

• Điều khiển BẬT/TẮT riêng cho mỗi mạch
• Khả năng khóa/treo thẻ độc lập
• Bảo trì có chọn lọc mà không cần tắt hệ thống
• Vận hành và chạy thử theo từng giai đoạn

Cấu hình thiết bị đầu cuối:

• 6 đầu nối đầu vào (2 cho mỗi chuỗi: +/-)
• 6 đầu nối đầu ra (2 cho mỗi mạch: +/-)
• 1 đầu nối PE (Tiếp Địa Bảo Vệ) chung
• Tất cả các đầu nối được định mức cho DC1000V
• Đầu nối đầu vào: Khả năng chứa cáp 4-6mm²
• Đầu nối đầu ra: Khả năng chứa cáp 6-16mm²

Bảng kê vật tư

Mã số mặt hàng	Thành phần	Model/Thông số kỹ thuật	Số lượng
1	Vỏ ABS	VOAT-39, 296x550x130mm, IP65	1
2	Cầu dao cách ly DC	VOD1-63/4B, 2P, 45A, DC1000V	3
3	Thiết bị chống sét lan truyền DC	VO-PV1000, Loại 2, 20kA, DC1000V	3
4	Đế cầu chì DC	VOPV-32, 10x38mm, DC1000V	6
5	Cầu chì DC (gPV)	15A, DC1000V, 10x38mm, 30kA	6
6	Khối đấu dây đầu vào	4-6mm², Đỏ/Đen, định mức 1000V	6
7	Khối đấu dây đầu ra	6-16mm², Đỏ/Đen, định mức 1000V	6
8	Khối đấu dây PE	6-16mm², Vàng/Xanh lá cây	1
9	Thanh ray DIN	Tiêu chuẩn 35mm, mạ kẽm	3
10	Ống luồn cáp	M16/M20/M25, định mức IP65, 1000V	12
11	Giá đỡ	Thép không gỉ 304	3
12	Vách Ngăn Cách Ly Mạch	Vách ngăn không dẫn điện	2
13	Nhãn Mạch	Nhãn nhận dạng Mạch 1/2/3	1 bộ
14	Nhãn cảnh báo	Nhãn an toàn DC1000V, đa ngôn ngữ	1 bộ
15	Hướng dẫn cài đặt	Hướng dẫn cấu hình 3/3 bằng tiếng Anh/đa ngôn ngữ	1

Ứng dụng

Hộp kết hợp năng lượng mặt trời VOPV1000-3/3 được thiết kế đặc biệt cho các cài đặt năng lượng mặt trời tiên tiến, đòi hỏi sự độc lập hoàn toàn của mạch:

Hệ Thống Đa Biến Tần

• Hệ thống có ba biến tần chuỗi riêng biệt
• Kiến trúc biến tần phân tán
• Trung tâm kết nối biến tần siêu nhỏ
• Nhiều biến tần nhỏ cho các phần mái khác nhau
• Hệ thống yêu cầu cách ly mức biến tần để bảo trì

Ứng Dụng Biến Tần Đa MPPT

• Biến tần đầu vào Ba-MPPT (mỗi mạch đến MPPT riêng biệt)
• Tối ưu hóa thu hoạch năng lượng từ các hướng khác nhau
• Theo dõi điểm công suất tối đa độc lập cho mỗi chuỗi
• Biến tần hybrid với nhiều đầu vào DC
• Biến tần hiệu suất cao yêu cầu đầu vào DC cách ly

Hệ Thống Năng Lượng Mặt Trời Ba Pha

• Hệ thống biến tần ba pha với đầu vào DC riêng biệt cho mỗi pha
• Tạo ra điện ba pha cân bằng
• Ứng dụng ba pha công nghiệp
• Lắp đặt thương mại ba pha nối lưới
• Yêu cầu phân phối điện theo pha cụ thể

Mảng phức tạp đa hướng

• Hệ thống ba hướng Đông-Tây-Nam
• Các phần mái khác nhau với các đặc điểm riêng biệt
• Các góc nghiêng hỗn hợp đòi hỏi tối ưu hóa riêng
• Mảng với các kiểu bóng râm khác nhau
• Thu hoạch năng lượng tối ưu từ các điều kiện đa dạng

Lắp đặt quy mô lớn cho dân dụng và thương mại

• Hệ thống dân dụng cao cấp (15-25kW) với kiến trúc tiên tiến
• Mảng trên mái nhà thương mại đòi hỏi sự linh hoạt tối đa
• Tích hợp quang điện trong xây dựng (BIPV) với nhiều khu vực
• Cơ sở công nghiệp với phân phối năng lượng mặt trời
• Tòa nhà nhiều người thuê với đo đếm riêng cho mỗi mạch

Dự án lắp đặt và mở rộng theo giai đoạn

• Giai đoạn 1: Lắp đặt Mạch 1, hoạt động độc lập
• Giai đoạn 2: Thêm Mạch 2 mà không ảnh hưởng đến Mạch 1
• Giai đoạn 3: Hoàn thành với Mạch 3 để đạt công suất hệ thống đầy đủ
• Tính linh hoạt: Mỗi giai đoạn hoạt động độc lập trong suốt quá trình

Ứng dụng có độ tin cậy cao và an toàn quan trọng

• Hệ thống yêu cầu cách ly lỗi tối đa
• Cơ sở hạ tầng quan trọng với các yêu cầu dự phòng
• Ứng dụng đòi hỏi điều khiển mạch riêng lẻ
• Dự án yêu cầu tài liệu an toàn toàn diện
• Lắp đặt với các yêu cầu tuân thủ nghiêm ngặt

Hệ thống giám sát và thu thập dữ liệu

• Giám sát hiệu suất cấp chuỗi
• Thu thập dữ liệu mạch riêng lẻ
• Phân tích nâng cao yêu cầu dữ liệu trên mỗi chuỗi
• Hệ thống phát hiện lỗi và chẩn đoán
• Hệ thống quản lý năng lượng với điều khiển chi tiết

Lợi ích của cấu hình độc lập 3/3

Hoàn toàn độc lập mạch

• Cách ly điện hoàn toàn: Không có kết nối điện giữa ba mạch
• Lỗi trong một mạch không thể lan sang các mạch khác
• Độ tin cậy hệ thống tối đa thông qua dự phòng
• Chẩn đoán và khắc phục sự cố đơn giản hóa
• Tăng cường an toàn thông qua cách ly

• Điều khiển mạch riêng lẻ: Vận hành bất kỳ mạch nào một cách độc lập
• Bảo trì trên một mạch mà không cần tắt hệ thống
• Kích hoạt chọn lọc để chạy thử
• Kiểm tra và xác nhận độc lập
• Chế độ hoạt động linh hoạt

Ưu điểm của hệ thống nhiều biến tần

• Hoàn hảo cho nhiều biến tần: Kết nối trực tiếp với ba biến tần riêng biệt
• Hỗ trợ kiến trúc biến tần phân tán
• Định cỡ biến tần tối ưu cho mỗi mạch
• Dự phòng cấp biến tần
• Bảo trì biến tần riêng lẻ mà không làm gián đoạn hệ thống

• Tối ưu hóa đa MPPT: Mỗi mạch đến đầu vào MPPT riêng biệt để đạt hiệu quả tối đa
• Tối ưu hóa độc lập cho mỗi hướng chuỗi
• Hiệu suất tốt hơn trong các tình huống bóng râm phức tạp
• Tối đa hóa thu hoạch năng lượng từ các điều kiện đa dạng
• Tích hợp điện tử công suất tiên tiến

Tăng cường an toàn và độ tin cậy

• Cách ly lỗi tối đa: Lỗi trong một chuỗi không ảnh hưởng đến các chuỗi khác
• Tiếp tục hoạt động ở công suất 67% nếu một mạch bị lỗi
• Giảm nguy cơ lỗi tầng
• Tăng cường ngăn chặn hồ quang
• Đơn giản hóa khắc phục sự cố với các mạch cách ly

• Thiết bị bảo vệ riêng lẻ: Ba bộ bảo vệ hoàn chỉnh loại bỏ các điểm lỗi đơn lẻ
• Bảo vệ chống sét độc lập cho mỗi mạch
• Chuyển mạch chuyên dụng cho mỗi mạch để đảm bảo an toàn bảo trì
• Cầu chì riêng biệt ngăn ngừa các vấn đề giữa các mạch
• Triết lý bảo vệ dự phòng

Tính linh hoạt trong vận hành

• Nghiệm thu theo giai đoạn: Kích hoạt các mạch từng cái một trong quá trình nghiệm thu
• Kiểm tra từng mạch độc lập
• Quy trình khởi động đơn giản hóa
• Giảm thiểu rủi ro nghiệm thu
• Quy trình xác thực có hệ thống

• Bảo trì chọn lọc: Bảo trì một mạch trong khi các mạch khác vẫn hoạt động
• Giảm thiểu thời gian ngừng hoạt động của hệ thống
• Bảo trì theo lịch trình mà không làm mất sản lượng
• Thay thế linh kiện riêng lẻ
• Quy trình khóa/treo biển đơn giản hóa

• Cấu hình hệ thống hỗn hợp: Có thể có các cấu hình chuỗi khác nhau cho mỗi mạch
• Các loại hoặc số lượng module khác nhau cho mỗi mạch
• Thích ứng với các thay đổi của hệ thống theo thời gian
• Linh hoạt cho các sửa đổi trong tương lai
• Hỗ trợ đồng thời các thành phần cũ và mới

Ưu điểm về hiệu suất

• Điện tử công suất tối ưu hóa: Mỗi mạch được tối ưu hóa cho các điều kiện cụ thể của nó
• Hiệu suất MPPT tốt hơn với các đầu vào riêng biệt
• Giảm tổn thất do không khớp chuỗi
• Nâng cao hiệu suất trong điều kiện bóng râm một phần
• Sản lượng năng lượng tối đa từ các hướng khác nhau

• Giám sát mức chuỗi: Dữ liệu hiệu suất chính xác cho mỗi mạch
• Xác định các chuỗi hoạt động kém ngay lập tức
• Phân tích chi tiết về sản xuất năng lượng
• Khả năng bảo trì dự đoán
• Tăng cường tối ưu hóa hệ thống

Phân tích chi phí-lợi ích so với cấu hình 3/1

• Đầu tư ban đầu cao hơn nhưng giá trị lớn hơn: Ba bộ bảo vệ hoàn chỉnh so với các thành phần dùng chung
• Vỏ lớn hơn để chứa các mạch độc lập
• Hệ thống dây điện phức tạp hơn nhưng linh hoạt hơn
• Số lượng thành phần cao hơn đảm bảo độ tin cậy

• Tiết kiệm chi phí vận hành dài hạn: Giảm thời gian ngừng hoạt động bảo trì (bảo trì một mạch tại một thời điểm)
• Sản lượng năng lượng tốt hơn thông qua tối ưu hóa
• Giảm nguy cơ hỏng hóc toàn bộ hệ thống
• Gỡ rối đơn giản hóa giúp giảm chi phí dịch vụ
• Kéo dài tuổi thọ hệ thống thông qua dự phòng

Lý tưởng khi:

• Sử dụng biến tần đa MPPT (tối đa hóa khả năng của chúng)
• Nhiều biến tần trong hệ thống (kết nối trực tiếp)
• Yêu cầu độ tin cậy tối đa (các ứng dụng quan trọng)
• Các hướng phức tạp (tối ưu hóa từng hướng riêng biệt)
• Lập kế hoạch lắp đặt theo giai đoạn (thêm mạch theo thời gian)

Chất lượng & Tuân thủ

Chứng nhận & Tiêu chuẩn:

• EN50539 Loại 2 – Hệ thống quang điện (PV) – Đầu nối DC cho các ứng dụng 1000V
• IEC 60269-6 – Cầu chì hạ áp cho các ứng dụng quang điện (1000V)
• IEC 61643-31 – Thiết bị bảo vệ chống sét lan truyền cho các lắp đặt quang điện (1000V)
• IEC 60947-3 – Thiết bị đóng cắt hạ áp – Công tắc, bộ ngắt kết nối (1000V DC)
• IP65 – Bảo vệ chống xâm nhập (chống bụi và bảo vệ chống tia nước)
• Tuân thủ RoHS – Hạn chế các chất độc hại
• Tuân thủ REACH – Quy định về hóa chất của EU
• Chứng nhận CE – Sự phù hợp của Châu Âu

Kiểm tra đảm bảo chất lượng:

• Kiểm tra tại nhà máy 100% của cả ba mạch độc lập
• Kiểm tra chịu được điện áp cao (DC1500V trong 1 phút cho mỗi mạch)
• Xác minh điện trở cách điện (>200MΩ @ DC1000V cho mỗi mạch)
• Kiểm tra cách ly mạch (>200MΩ giữa các mạch)
• Kiểm tra lão hóa ở nhiệt độ cao (96 giờ ở 70°C)
• Kiểm tra chu kỳ nhiệt (-40°C đến +85°C, 100 chu kỳ)
• Kiểm tra ứng suất cơ học (rung và va đập theo tiêu chuẩn IEC)
• Đo điện trở tiếp xúc trên tất cả các đầu nối (<30μΩ)
• Tất cả ba thiết bị bảo vệ chống sét được kiểm tra theo IEC 61643-31
• Kiểm tra lão hóa UV cho vật liệu vỏ bọc (1000 giờ)
• Xác minh hoạt động độc lập cho cả ba mạch

Sản xuất xuất sắc:

• Cơ sở sản xuất được chứng nhận ISO 9001:2015
• Hệ thống quản lý môi trường ISO 14001:2015
• Quy trình kiểm soát chất lượng nghiêm ngặt cho các cụm đa mạch
• Lựa chọn thành phần cao cấp từ các nhà cung cấp được chứng nhận (UL, TÜV)
• Quy trình lắp ráp chuyên dụng cho kiến trúc mạch độc lập
• Kiểm tra thủ công tất cả các kết nối điện và hàng rào cách ly
• Kiểm tra cuối cùng toàn diện và kiểm tra chức năng cho mỗi mạch
• Hệ thống truy xuất nguồn gốc hoàn chỉnh cho tất cả các thành phần và cụm lắp ráp
• Các chương trình cải tiến liên tục dựa trên dữ liệu hiệu suất thực tế

Cài đặt & Bảo trì

Hướng dẫn cài đặt

Lựa chọn địa điểm cho lắp đặt đa mạch:

• Lắp đặt ở vị trí thông thoáng, dễ dàng tiếp cận để bảo trì
• Đảm bảo tránh ánh nắng trực tiếp, mưa và sự tích tụ nước
• Khoảng trống tối thiểu 200mm ở tất cả các mặt để thông gió và tiếp cận
• Xem xét các đường dẫn cáp vào từ ba vị trí string khác nhau
• Đặt ở vị trí dễ dàng kiểm tra trực quan tất cả ba chỉ báo SPD
• Đảm bảo đủ không gian cho việc tiếp cận dịch vụ trong tương lai đối với từng mạch riêng lẻ

Quy trình lắp đặt:

• Sử dụng phần cứng lắp đặt phù hợp với trọng lượng vỏ (6,5kg + cáp)
• Đảm bảo lắp đặt cân bằng bằng thước thủy (rất quan trọng đối với vỏ lớn hơn)
• Xác minh vỏ được gắn chặt an toàn (tối thiểu 6 điểm cố định do kích thước)
• Duy trì xếp hạng bảo vệ IP65 sau khi lắp đặt
• Cân nhắc sự phân bố tải trên bề mặt lắp đặt do trọng lượng

Trình tự kết nối mạch:

• Gắn nhãn rõ ràng cho cả ba mạch trước khi kết nối (Mạch 1, 2, 3)
• Kết nối các mạch theo thứ tự số để lắp đặt có hệ thống
• Phê bình: Duy trì sự tách biệt hoàn toàn giữa các mạch trong quá trình đấu dây
• Xác minh đúng cực tính cho từng mạch trước khi kết cuối
• Sử dụng cáp được định mức cho DC1000V với định mức nhiệt độ phù hợp
• Cáp đầu vào: 4-6mm² (tối đa 15A mỗi chuỗi)
• Cáp đầu ra: 6-16mm² (để phù hợp với công suất 45A)

Đấu dây mạch độc lập:

• Định tuyến cáp Mạch 1, 2 và 3 riêng biệt để tránh nhầm lẫn
• Sử dụng mã màu nhất quán trong mỗi mạch (Đỏ +, Đen -)
• Duy trì sự tách biệt vật lý giữa các cáp mạch nếu có thể
• Gắn nhãn rõ ràng tất cả các cáp bằng số mạch
• Áp dụng mô-men xoắn thích hợp cho tất cả các đầu nối (1.2-1.5 Nm như được chỉ định)
• Đảm bảo niêm phong cáp vào đúng cách bằng các gland phù hợp

Kiểm tra trước khi vận hành (Cho mỗi mạch):

• Thực hiện kiểm tra điện trở cách điện trên mỗi mạch (tối thiểu 200MΩ @ DC1000V)
• Xác minh cách điện giữa các mạch (tối thiểu 200MΩ giữa bất kỳ hai mạch nào)
• Xác minh tính liên tục của kết nối PE (chung cho tất cả các mạch)
• Kiểm tra tất cả các kết nối cơ học về độ chặt trong mỗi mạch
• Xác nhận tất cả ba chỉ báo SPD hiển thị màu xanh lá cây (trạng thái hoạt động)
• Kiểm tra từng hoạt động của bộ ngắt kết nối chuyển mạch riêng lẻ khi không tải
• Kiểm tra tất cả các đầu nối cáp (cable gland) đã được niêm phong đúng cách
• Đo điện áp hở mạch của từng chuỗi một cách độc lập
• Phê bình: Xác minh không có kết nối điện giữa các mạch

Quy trình vận hành theo giai đoạn:

1. Vận hành Mạch 1 trước, xác minh hoạt động
2. Vận hành Mạch 2, đảm bảo Mạch 1 không bị ảnh hưởng
3. Vận hành Mạch 3, xác minh cả ba hoạt động độc lập
4. Xác nhận cách ly: ngắt kết nối từng mạch riêng lẻ trong khi các mạch khác hoạt động

Biện pháp phòng ngừa an toàn

Cân nhắc về an toàn đa mạch:

• Phê bình: Ngay cả khi một mạch bị ngắt kết nối, các mạch khác vẫn được cấp điện
• Không bao giờ cho rằng toàn bộ hệ thống đã được ngắt điện cho đến khi TẤT CẢ BA mạch được xác minh
• Sử dụng kiểm tra điện áp đa điểm trên cả ba mạch một cách độc lập
• Thực hiện các quy trình khóa/gắn thẻ với BA Ổ KHÓA RIÊNG BIỆT nếu làm việc trên tất cả các mạch

An toàn đa mạch DC1000V:

• Chỉ nhân viên có trình độ - yêu cầu đào tạo đa mạch chuyên biệt
• Luôn sử dụng PPE thích hợp: găng tay cách điện (Cấp 2), kính bảo hộ, quần áo chống hồ quang điện
• Chỉ sử dụng thiết bị kiểm tra định mức CAT III 1000V
• Lưu ý rằng điện tích dung có thể vẫn còn trong cáp sau khi ngắt kết nối

An toàn vận hành:

• Luôn mở bộ ngắt kết nối chuyển mạch cụ thể trước khi truy cập các thành phần của mạch đó
• Chờ tối thiểu 5 phút sau khi ngắt kết nối trước khi mở vỏ
• Sử dụng máy dò điện áp để xác minh không có điện áp trên mạch cụ thể
• Kiểm tra các mạch liền kề để đảm bảo chúng vẫn được cách ly
• Không bao giờ vượt quá điện áp định mức (DC1000V) và thông số kỹ thuật dòng điện
• Không vận hành bộ ngắt kết nối chuyển mạch khi có tải
• Duy trì nhận dạng rõ ràng về mạch nào đang được bảo trì

Khuyến nghị bảo trì

Kiểm tra định kỳ (6 tháng một lần):

• Kiểm tra trực quan tất cả ba mạch để tìm dấu hiệu hư hỏng hoặc quá nhiệt
• Kiểm tra tất cả ba chỉ báo SPD (xanh lá cây = OK, đỏ = thay thế ngay lập tức)
• Kiểm tra vỏ xem có vết nứt, hư hỏng hoặc gioăng bị hỏng không
• Xác minh các đầu nối cáp duy trì tính toàn vẹn của niêm phong thích hợp trên tất cả các mạch
• Kiểm tra xem có bất kỳ dấu hiệu nước xâm nhập không
• Kiểm tra trạng thái cầu chì của từng mạch bằng mắt thường
• Xác minh các rào cản tách mạch vẫn còn nguyên vẹn

Bảo trì hàng năm (Cho mỗi mạch):

• Xác minh tất cả các kết nối vẫn chặt chẽ trong mỗi mạch (mô-men xoắn lại: 1,2-1,5 Nm)
• Kiểm tra từng hoạt động của bộ ngắt kết nối chuyển mạch riêng lẻ khi không tải
• Thực hiện kiểm tra điện trở cách điện trên mỗi mạch (phải >200MΩ)
• Kiểm tra cách điện giữa các mạch (phải >200MΩ giữa bất kỳ cặp nào)
• Lau bên ngoài vỏ bằng vải ẩm
• Kiểm tra các thành phần bên trong trong mỗi mạch để tìm dấu hiệu lão hóa
• Xác minh điện áp chuỗi trên mỗi mạch một cách độc lập

Thay thế thành phần (Cho mỗi mạch):

• Chỉ thay thế cầu chì bằng các thông số kỹ thuật giống hệt nhau (15A gPV, DC1000V, 10x38mm, 30kA)
• Luôn thay thế cầu chì theo cặp (dương và âm) cho cùng một mạch
• Thay thế SPD: chỉ sử dụng VO-PV1000 hoặc kiểu máy đã được phê duyệt tương đương
• Khi thay thế SPD, chỉ cần ngắt điện mạch đó
• Duy trì nhật ký bảo trì chi tiết cho từng mạch riêng biệt
• Ghi lại việc thay thế thành phần cho mỗi mạch để phân tích xu hướng

Khắc phục sự cố mạch điện độc lập

Triệu chứng	Có Thể Gây Ra	Giải pháp
Mạch 1 không có đầu ra, Mạch 2&3 OK	Cầu chì mạch 1 bị đứt	Kiểm tra/thay thế cầu chì mạch 1, các mạch khác không bị ảnh hưởng
	Công tắc mạch 1 ở vị trí TẮT	Chuyển công tắc mạch 1 sang vị trí BẬT
Cả ba mạch đều không có đầu ra	Sự cố chung ở thượng nguồn	Kiểm tra các kết nối ở cấp mảng
	Cả ba công tắc đều ở vị trí TẮT	Xác minh tất cả các công tắc ở vị trí BẬT
Một mạch bị quá nhiệt	Kết nối lỏng lẻo trong mạch đó	Siết lại các đầu nối trong mạch bị ảnh hưởng
	Cáp quá nhỏ	Xác minh và nâng cấp cáp cho mạch đó
Một chỉ báo SPD màu đỏ	SPD của mạch đó đã hết tuổi thọ	Thay thế SPD trong mạch bị ảnh hưởng, các mạch khác tiếp tục hoạt động
Đầu ra không cân bằng giữa các mạch	Cấu hình string khác nhau	Xác minh thiết kế của từng chuỗi độc lập
	Suy giảm mô-đun trong một chuỗi	Điều tra hiệu suất của mạch cụ thể
Cầu chì bị hỏng thường xuyên (một mạch)	Đoản mạch trong chuỗi cụ thể đó	Kiểm tra chuỗi cho mạch đó
	Tình trạng quá dòng	Xác minh thiết kế chuỗi của mạch đó <15A
Hai mạch bình thường, một mạch gián đoạn	Thành phần bị lỗi trong mạch gián đoạn	Cách ly và chẩn đoán mạch đó một cách độc lập

So sánh kỹ thuật: VOPV1000-3/3 so với VOPV1000-3/1

Năng	VOPV1000-3/3	VOPV1000-3/1
Kiến trúc	3 Mạch độc lập	3 Đầu vào kết hợp thành 1 Đầu ra
Đầu vào chuỗi	3	3
Đầu ra	3 Độc lập	1 Kết hợp
Cách ly mạch	Hoàn chỉnh (không có kết nối)	Kết hợp (kết nối song song)
Kích thước vỏ	296x550x130mm (VOAT-39)	296x230x120mm (VOAT-13)
Bộ ngắt kết nối chuyển mạch	3 đơn vị (mỗi mạch một đơn vị)	1 đơn vị (sau khi kết hợp)
Thiết bị SPD	3 đơn vị (mỗi mạch một đơn vị)	1 đơn vị (sau khi kết hợp)
Giá đỡ cầu chì	6 (2 trên mỗi chuỗi)	6 (2 trên mỗi chuỗi)
Cân nặng	~6.5kg	~3.5kg
Ứng dụng lý tưởng	Nhiều biến tần, nhiều MPPT	Biến tần đơn, cấp liệu kết hợp
Điều khiển mạch	Riêng cho từng mạch	Tất cả các mạch cùng nhau
Cách ly lỗi	Hoàn chỉnh (một mạch bị lỗi, các mạch khác OK)	Một phần (lỗi có thể ảnh hưởng đến đầu ra kết hợp)
Thời gian ngừng hoạt động bảo trì	Tối thiểu (bảo trì một mạch, các mạch khác chạy)	Toàn bộ hệ thống (phải ngắt kết nối tất cả)
Hỗ trợ nhiều biến tần	Tuyệt vời (kết nối trực tiếp)	Không áp dụng
Hỗ trợ nhiều MPPT	Tuyệt vời (MPPT riêng cho mỗi mạch)	Hạn chế (đầu vào kết hợp)
Kích Thước Hệ Thống	15-25kW	10-15kW
Chi phí	Cao hơn (bảo vệ gấp ba)	Thấp hơn (bảo vệ chung)
Tính linh hoạt	Tối đa	Vừa phải
Tốt nhất cho	Hệ thống phức tạp, độ tin cậy tối đa	Hệ thống đơn giản, tối ưu hóa chi phí

Tại sao nên chọn VIOX VOPV1000-3/3?

• Tính Độc Lập Mạch Vượt Trội: Ba mạch hoàn toàn độc lập loại bỏ nhiễu xuyên mạch, tối đa hóa độ tin cậy của hệ thống và cho phép vận hành ngay cả khi một mạch gặp sự cố.
• Ưu Điểm Vượt Trội cho Hệ Thống Đa Biến Tần: Kết nối trực tiếp với ba biến tần chuỗi riêng biệt, lý tưởng cho kiến trúc phân tán và hệ thống đa MPPT tiên tiến.
• Cấu Trúc An Toàn Vượt Trội: Hệ thống bảo vệ ba lớp loại bỏ các điểm lỗi đơn lẻ, với khả năng điều khiển mạch riêng lẻ để bảo trì an toàn hơn và đơn giản hóa việc khóa/treo biển báo.
• Tính Linh Hoạt Vận Hành Tối Đa: Hỗ trợ chạy thử theo giai đoạn, bảo trì chọn lọc và cấu hình hỗn hợp để thích ứng với các yêu cầu hệ thống đang thay đổi.
• Kỹ thuật chuyên nghiệp: Vỏ lớn VOAT-39 với bố trí bên trong được tối ưu hóa, các thành phần DC1000V cao cấp và khả năng phối hợp cách điện nâng cao.
• Khả Năng Hệ Thống Tiên Tiến: Hỗ trợ giám sát cấp chuỗi, lắp đặt năng lượng mặt trời thông minh và hệ thống quản lý năng lượng phức tạp.
• Giá trị dài hạn: Độ tin cậy cao hơn giúp giảm tổng chi phí sở hữu, giảm thiểu thời gian ngừng hoạt động bảo trì và kéo dài tuổi thọ hệ thống thông qua dự phòng.

Liên Hệ

Sẵn sàng triển khai giải pháp đa mạch tối ưu với Hộp Combiner Năng Lượng Mặt Trời VOPV1000-3/3? Liên hệ với VIOX Electric ngay hôm nay để được:

• Thông số kỹ thuật chi tiết và bản vẽ CAD
• Tư vấn thiết kế hệ thống đa biến tần và đa MPPT
• Tối ưu hóa cấu hình mạch độc lập
• Giá cả cạnh tranh và thông tin MOQ (Số lượng đặt hàng tối thiểu)
• Tùy chọn cấu hình tùy chỉnh cho các yêu cầu dự án cụ thể
• Hướng dẫn kỹ thuật về lắp đặt đa mạch phức tạp
• Đặt hàng mẫu để thử nghiệm và đánh giá
• Báo giá đặt hàng số lượng lớn với chiết khấu theo số lượng
• Thời gian giao hàng và hỗ trợ hậu cần quốc tế
• Đào tạo lắp đặt chuyên biệt cho cấu hình độc lập 3/3
• Chứng nhận sản phẩm và tài liệu tuân thủ
• Hỗ trợ tích hợp cho hệ thống đa biến tần
• Đề xuất hệ thống giám sát cấp chuỗi
