Khi một nhà thầu châu Âu gần đây trình các thông số kỹ thuật cho một tủ điện phân phối 400V trong một dự án nhà máy sản xuất ở Bắc Mỹ, đội ngũ mua sắm đã đối mặt với một thách thức bất ngờ: thanh tra điện địa phương đã từ chối thiết bị với lý do không tuân thủ các tiêu chuẩn UL 67. Nguyên nhân gốc rễ? Một sự hiểu lầm cơ bản giữa “load centers” (trung tâm tải) và “distribution boards” (tủ điện phân phối) - hai thuật ngữ mô tả thiết bị có chức năng tương tự nhưng được điều chỉnh bởi các khung pháp lý hoàn toàn khác nhau.
Tình huống này diễn ra thường xuyên trong ngành điện toàn cầu hóa ngày nay. Khi các dự án trải dài các châu lục và chuỗi cung ứng vượt qua biên giới, sự khác biệt giữa các tiêu chuẩn NEMA (Hiệp hội các nhà sản xuất điện quốc gia) và IEC (Ủy ban kỹ thuật điện quốc tế) trở nên quan trọng hơn là chỉ mang tính học thuật - nó ảnh hưởng trực tiếp đến việc lựa chọn thiết bị, tuân thủ quy định và ngân sách dự án.
Hiểu được những khác biệt này là điều cần thiết cho các kỹ sư điện, nhà chế tạo tủ điện và quản lý dự án làm việc trong các dự án quốc tế hoặc lựa chọn thiết bị cho các cơ sở có hoạt động toàn cầu. Hướng dẫn này làm rõ sự khác biệt về kỹ thuật và quy định giữa trung tâm tải và tủ điện phân phối, giúp bạn chỉ định đúng thiết bị cho các yêu cầu cụ thể của mình.
Tầm quan trọng của thuật ngữ - Trung tâm tải so với Tủ điện phân phối
Các thuật ngữ “trung tâm tải” và “tủ điện phân phối” thường xuất hiện có thể thay thế cho nhau, nhưng chúng phản ánh các truyền thống quy định riêng biệt đã phát triển ở các châu lục khác nhau.

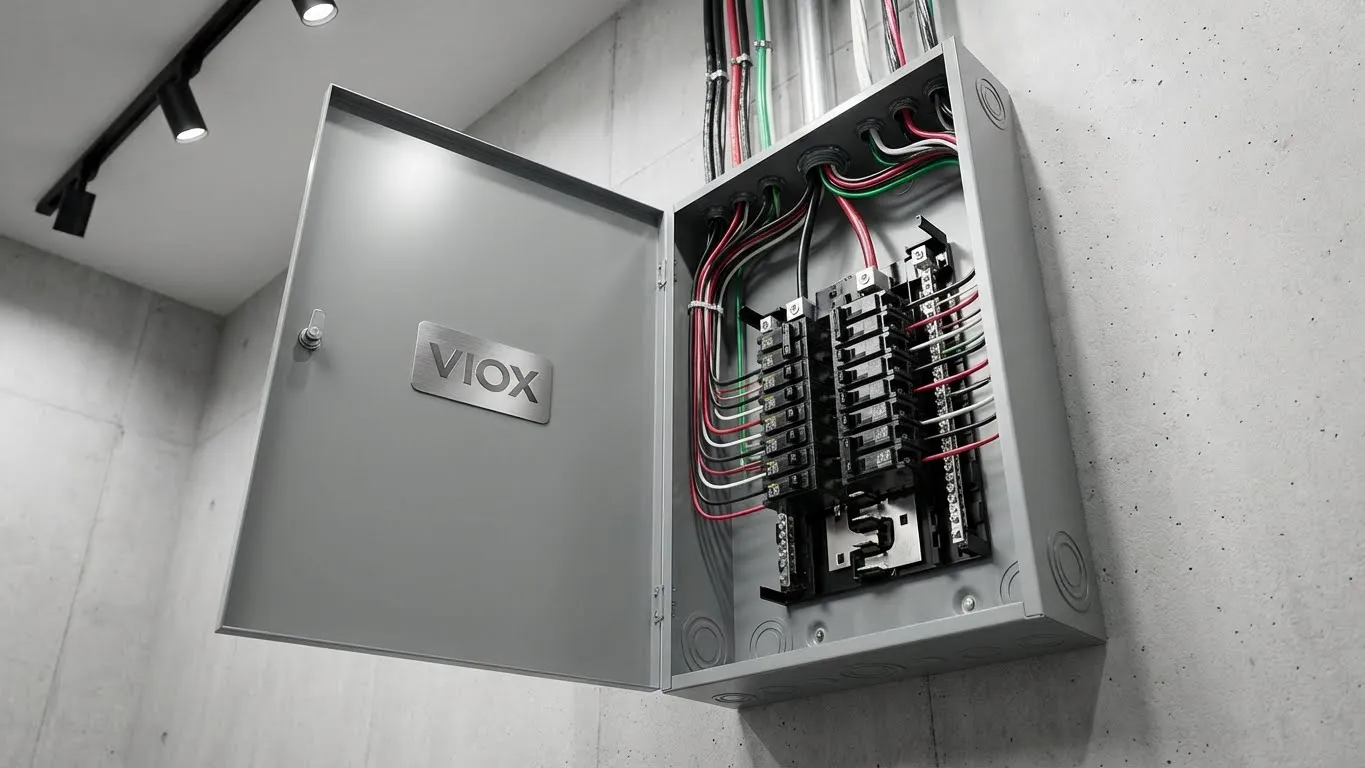

Một Trung tâm tải là thuật ngữ Bắc Mỹ cho một bảng điện dân dụng hoặc thương mại nhẹ, phân phối điện đầu vào cho các mạch nhánh riêng lẻ. Thuật ngữ này bắt nguồn từ các tiêu chuẩn NEMA và được nhúng sâu trong UL 67 (Tiêu chuẩn cho bảng điện) và Bộ luật điện quốc gia (NEC). Trung tâm tải thường phục vụ các hệ thống một pha 120/240V và sử dụng các bộ ngắt mạch cắm trên các thanh cái bằng nhôm hoặc đồng.
Bảng phân phối đại diện cho thuật ngữ IEC cho cùng một thiết bị chức năng. Được điều chỉnh chủ yếu bởi IEC 61439-3 (Tủ điện phân phối dự kiến được vận hành bởi người bình thường), các cụm này phục vụ các mục đích giống hệt nhau nhưng tuân theo các phương pháp xác minh thiết kế và tiêu chí hiệu suất khác nhau. Khung IEC sử dụng chữ viết tắt “DBO” (Tủ điện phân phối cho người bình thường) để phân biệt các thiết bị tiêu dùng với thiết bị đóng cắt công nghiệp.
Sự phân chia thuật ngữ bắt nguồn từ sự phát triển quy định song song. NEMA được thành lập vào năm 1926 để tiêu chuẩn hóa sản xuất điện ở Bắc Mỹ, trong khi IEC nổi lên vào năm 1906 như một cơ quan tiêu chuẩn quốc tế do châu Âu dẫn đầu. Trong nhiều thập kỷ, các tổ chức này hoạt động độc lập, tạo ra các từ vựng kỹ thuật riêng biệt vẫn tồn tại cho đến ngày nay.
Từ quan điểm chức năng, cả hai thiết bị đều thực hiện các nhiệm vụ thiết yếu giống nhau: nhận điện đầu vào, chia nó thành các mạch nhánh và cung cấp bảo vệ quá dòng cho mỗi mạch. Tuy nhiên, các khung pháp lý điều chỉnh thiết kế, thử nghiệm và lắp đặt của chúng khác nhau đáng kể.
Bảng 1: So sánh thuật ngữ giữa các tiêu chuẩn
| NEMA/Bắc Mỹ | IEC/Quốc tế | Mô tả chức năng |
|---|---|---|
| Trung tâm tải | Tủ điện phân phối (DBO) | Bảng điện dân dụng/thương mại nhẹ |
| Bảng điều khiển | Tủ điện phân phối/Tủ điện | Bảng điện thương mại/công nghiệp |
| Máy cắt chính | Thiết bị bảo vệ chính | Bảo vệ quá dòng chính |
| Bộ ngắt mạch nhánh | Thiết bị bảo vệ mạch đi | Bảo vệ mạch riêng lẻ |
| Thanh cái (Bus Bar) | Thanh cái/Thanh phân phối chính | Dây dẫn phân phối dòng điện |
| Xếp hạng AIC | Xếp hạng Icw/Ipk | Khả năng chịu ngắn mạch |
Tiêu chuẩn NEMA - Cách tiếp cận của Bắc Mỹ đối với Trung tâm tải
Hiệp hội các nhà sản xuất điện quốc gia (NEMA) đặt ra các tiêu chuẩn toàn diện cho thiết bị điện được sử dụng chủ yếu ở Hoa Kỳ, Canada và các khu vực của Mỹ Latinh. Được thành lập vào năm 1926, cách tiếp cận của NEMA nhấn mạnh vào cấu trúc mạnh mẽ, các yếu tố an toàn tích hợp và dễ lựa chọn - các nguyên tắc định hình thiết kế trung tâm tải hiện đại.
Yêu cầu UL 67 và NEMA PB1
Trung tâm tải được sản xuất cho thị trường Bắc Mỹ phải tuân thủ UL 67 (Bảng điện), quy định các yêu cầu về cấu trúc, hiệu suất và an toàn. Tiêu chuẩn NEMA PB1 bổ sung UL 67 với các hướng dẫn bổ sung cho tủ điện và bảng điện hạ thế được định mức 600V trở xuống.
Các tiêu chuẩn này quy định các tính năng cấu trúc cụ thể bao gồm thiết kế mặt kín (không có bộ phận mang điện hở khi cửa đóng), các điều khoản liên kết chính và giới hạn tăng nhiệt độ. Bản sửa đổi năm 2017 đối với UL 67 đã bổ sung các yêu cầu về lối vào dịch vụ, quy định các rào cản bảo vệ chống lại việc vô tình tiếp xúc với các bộ phận được cấp điện trong các bảng điện ngắt mạch chính.
Thông số kỹ thuật trung tâm tải NEMA điển hình
Trung tâm tải NEMA phục vụ các hệ thống điện áp từ lắp đặt dân dụng một pha 120/240V đến các ứng dụng thương mại ba pha 480V. Trung tâm tải dân dụng thường có dải định mức bộ ngắt mạch chính từ 100A đến 200A, trong khi bảng điện thương mại có thể xử lý lên đến 1200A với các thanh cái có kích thước phù hợp.
Xếp hạng ngắn mạch sử dụng số liệu AIC (Amperes Interrupting Capacity), với các trung tâm tải dân dụng phổ biến được định mức ở 10.000 AIC hoặc 22.000 AIC. Bảng điện công nghiệp có thể yêu cầu xếp hạng 42.000 AIC hoặc 65.000 AIC cho các lắp đặt gần máy biến áp tiện ích hoặc máy phát điện lớn.
Triết lý thiết kế: Độ bền và Biên độ an toàn
Triết lý thiết kế của NEMA kết hợp các yếu tố an toàn đáng kể. Trung tâm tải được thiết kế để hoạt động đáng tin cậy dưới tải liên tục trong khi vẫn duy trì khoảng không nhiệt đáng kể. Cách tiếp cận này ưu tiên độ bền lâu dài hơn hiệu quả không gian hoặc chi phí ban đầu.
Bộ ngắt mạch gắn vào thanh cái bằng cách sử dụng kết nối cắm hoặc bắt vít. Bộ ngắt mạch cắm chiếm ưu thế trong các ứng dụng dân dụng, cung cấp khả năng lắp đặt và thay thế nhanh chóng. Bộ ngắt mạch bắt vít cung cấp kết nối cơ và điện an toàn hơn cho các lắp đặt thương mại và công nghiệp, nơi có rung động hoặc dòng điện sự cố cao.
Các loại vỏ NEMA
Vỏ trung tâm tải tuân theo tiêu chuẩn NEMA 250, xác định mức độ bảo vệ chống lại các điều kiện môi trường:
- Loại 1: Sử dụng trong nhà, bảo vệ mục đích chung chống bụi và tiếp xúc ngẫu nhiên
- Loại 3R: Sử dụng ngoài trời, chống mưa với các điều khoản thoát nước
- Loại 4X: Trong nhà/ngoài trời, chống ăn mòn (thường là thép không gỉ hoặc sợi thủy tinh), bảo vệ chống lại nước phun trực tiếp
Bảng 2: Thông số kỹ thuật trung tâm tải NEMA phổ biến
| Tham số | Dải dân dụng | Dải thương mại/công nghiệp |
|---|---|---|
| Áp | 120/240V 1 pha | 208Y/120V hoặc 480Y/277V 3 pha |
| Định mức bộ ngắt mạch chính | 100A – 225A | 225A – 1200A |
| Xếp hạng ngắn mạch | 10kA – 22kA AIC | 22kA – 65kA AIC |
| Vật liệu thanh cái | Nhôm (mạ thiếc) hoặc Đồng | Đồng (mạ bạc) |
| Loại máy cắt | Cắm | Cắm hoặc Bắt vít |
| Vỏ tiêu chuẩn | NEMA Loại 1 | NEMA Loại 1, 3R, 12 |
| Tiêu chuẩn Chi phối | UL 67, NEMA PB1, NEC Điều 408 | UL 67, NEMA PB1, UL 891 |
Tiêu chuẩn IEC – Khuôn khổ toàn cầu cho tủ điện phân phối
Ủy ban Kỹ thuật Điện Quốc tế (IEC) cung cấp khuôn khổ kỹ thuật cho thiết bị điện được sử dụng trên khắp Châu Âu, Châu Á, Châu Phi, Trung Đông và ngày càng nhiều trong các dự án đa quốc gia trên toàn thế giới. Được thành lập vào năm 1906, phương pháp tiếp cận của IEC nhấn mạnh vào việc xác minh dựa trên hiệu suất và tính linh hoạt trong thiết kế trong các thông số an toàn được xác định.
Sê-ri IEC 61439: Nền tảng
Tủ điện phân phối thuộc sê-ri IEC 61439, thay thế các tiêu chuẩn IEC 60439 cũ hơn vào năm 2009. Khuôn khổ toàn diện này bao gồm nhiều phần đề cập đến các loại cụm lắp ráp khác nhau.
IEC 61439-1 thiết lập các quy tắc chung áp dụng cho tất cả các cụm thiết bị đóng cắt và điều khiển hạ thế, bao gồm các định nghĩa, yêu cầu xác minh và tiêu chuẩn xây dựng. Tài liệu này xác định các khái niệm cơ bản như dòng điện định mức (InA cho cụm lắp ráp, Inc cho mạch), điện áp định mức và quy trình xác minh thiết kế.
IEC 61439-3 đặc biệt đề cập đến “Tủ điện phân phối dự kiến được vận hành bởi người bình thường (DBO)”, bao gồm các thiết bị tiêu dùng dân dụng và bảng phân phối thương mại hạng nhẹ. Tiêu chuẩn này xác định thiết bị có thể so sánh trực tiếp nhất với trung tâm tải NEMA.
Các thông số kỹ thuật chính theo IEC 61439-3
Tủ điện phân phối được điều chỉnh bởi IEC 61439-3 có các giới hạn hoạt động cụ thể:
- Điện áp danh định xuống đất: Không vượt quá 300V AC (theo Bảng G.1 của IEC 61439-1:2020)
- Inc (dòng điện định mức mạch): Không vượt quá 125A cho các mạch đi ra
- InA (dòng điện định mức cụm lắp ráp): Không vượt quá 250A cho toàn bộ cụm lắp ráp
- Tính thường xuyên: Thông thường là 50 Hz (mặc dù các ứng dụng 60 Hz được đề cập)
Các thông số này định nghĩa DBO là thiết bị cho các ứng dụng phi công nghiệp, nơi người bình thường (chủ nhà, nhân viên văn phòng) có thể vận hành công tắc hoặc thay thế cầu chì mà không cần đào tạo chuyên về điện.
Xác minh thiết kế dựa trên hiệu suất
IEC 61439 giới thiệu một phương pháp tiếp cận dựa trên hiệu suất khác biệt cơ bản so với các yêu cầu quy định của NEMA. Các nhà sản xuất phải xác minh thiết kế thông qua:
- Kiểm tra kiểu: Kiểm tra toàn diện thiết kế cụm lắp ráp đại diện, bao gồm xác minh tăng nhiệt độ, kiểm tra ngắn mạch, đặc tính điện môi và vận hành cơ học. Sau khi được kiểm tra kiểu, một thiết kế sẽ trở thành một “cụm lắp ráp đã được xác minh”.”
- Kiểm tra thường xuyên: Mỗi đơn vị được sản xuất đều trải qua quá trình xác minh cơ bản bao gồm kiểm tra điện môi và kiểm tra hoạt động, nhưng không phải là bộ kiểm tra kiểu đầy đủ.
- Xác minh thiết kế bằng cách so sánh: Các nhà chế tạo bảng điều khiển có thể xây dựng các cụm lắp ráp bằng cách sử dụng các hệ thống đã được xác minh từ các nhà sản xuất ban đầu mà không cần lặp lại các thử nghiệm kiểu, miễn là họ tuân thủ chính xác các thông số kỹ thuật của nhà sản xuất hệ thống.
Phương pháp này cho phép tính linh hoạt thiết kế lớn hơn trong khi vẫn duy trì an toàn thông qua xác minh ban đầu nghiêm ngặt. Tuy nhiên, nó đặt trách nhiệm đáng kể lên các nhà sản xuất trong việc duy trì tài liệu chứng minh sự tuân thủ.
Xếp hạng IP thay thế các loại NEMA
Thay vì các loại vỏ bọc NEMA, IEC sử dụng hệ thống xếp hạng IP (Bảo vệ chống xâm nhập) được xác định trong IEC 60529. Xếp hạng IP bao gồm hai chữ số: chữ số đầu tiên cho biết khả năng bảo vệ chống lại các hạt rắn, chữ số thứ hai cho biết khả năng bảo vệ chống lại sự xâm nhập của chất lỏng.
Xếp hạng phổ biến cho tủ điện phân phối:
- IP40: Bảo vệ chống lại các vật rắn >1mm, không bảo vệ chống chất lỏng (ứng dụng trong nhà)
- IP54: Chống bụi, bảo vệ chống nước bắn (công nghiệp nhẹ)
- IP65: Chống bụi, bảo vệ chống tia nước (môi trường ngoài trời hoặc khắc nghiệt)
Bảng 3: Các thông số chính của tủ điện phân phối IEC 61439
| Tham số | Thông số kỹ thuật IEC 61439-3 (DBO) | Ghi chú |
|---|---|---|
| Điện áp danh định xuống đất | ≤300V AC | Khu dân cư và thương mại nhẹ |
| Inc (Dòng điện định mức mạch) | ≤125A | Các mạch đi ra riêng lẻ |
| InA (Dòng điện định mức của tủ điện) | ≤250A | Nguồn cung cấp đầu vào chính |
| Tính thường xuyên | Thông thường là 50 Hz | Các ứng dụng 60 Hz được đề cập |
| Xếp hạng IP | IP2X tối thiểu (thường là IP40-IP54) | Xếp hạng cao hơn cho sử dụng ngoài trời |
| Thiết bị bảo vệ | MCB, RCCB, RCBO theo IEC 60898, 61008, 61009 | Giao diện thành phần được tiêu chuẩn hóa |
| Phương pháp xác minh | Kiểm tra kiểu + Kiểm tra thường xuyên | Hoặc xác minh bằng cách so sánh |
| Tiêu chuẩn Chi phối | IEC 61439-1, IEC 61439-3 | Phần 1: quy tắc chung, Phần 3: DBO cụ thể |
Sự khác biệt kỹ thuật chính: So sánh chi tiết
Mặc dù trung tâm tải và tủ điện phân phối phục vụ các mục đích chức năng giống hệt nhau, nhưng các tiêu chuẩn cơ bản của chúng tạo ra sự khác biệt kỹ thuật có ý nghĩa ảnh hưởng đến đặc điểm kỹ thuật, lắp đặt và vận hành.
Cơ quan tiêu chuẩn và sự phổ biến về địa lý
Các tiêu chuẩn NEMA chi phối Bắc Mỹ (Hoa Kỳ, Canada, các khu vực của Mexico) và các quốc gia có mối quan hệ lịch sử với cơ sở hạ tầng điện của Hoa Kỳ. Các tiêu chuẩn IEC chi phối phần lớn các cài đặt toàn cầu, bao gồm toàn bộ Châu Âu, Châu Á, Châu Phi, Trung Đông và Châu Mỹ Latinh bên ngoài các khu vực NEMA.
Sự phân chia địa lý này tạo ra những thách thức thực tế. Một cơ sở được thiết kế theo tiêu chuẩn NEMA không thể dễ dàng chấp nhận thiết bị IEC nếu không có sự chấp thuận theo quy định và ngược lại. Các dự án trải rộng trên nhiều quốc gia thường yêu cầu các thông số kỹ thuật song song để phù hợp với cả hai khuôn khổ.
Cân nhắc về điện áp và tần số
Các hệ thống Bắc Mỹ thường hoạt động ở tần số 60 Hz với điện áp phổ biến là 120/240V một pha hoặc 208Y/120V và 480Y/277V ba pha. Các khu vực IEC chủ yếu sử dụng hệ thống 50 Hz với 230V một pha (pha-trung tính từ hệ thống wye 400V ba pha).
Những khác biệt cơ bản này mở rộng ra ngoài chính tủ điện phân phối—chúng ảnh hưởng đến tải được kết nối, tốc độ động cơ, lựa chọn máy biến áp và các cân nhắc về sóng hài. Chỉ cần thay thế tủ điện phân phối mà không giải quyết tần số hệ thống sẽ tạo ra các vấn đề vận hành.
Triết lý đánh giá dòng điện
Trung tâm tải NEMA kết hợp các hệ số dịch vụ—khả năng hoạt động liên tục ở 100% dòng điện định mức với biên nhiệt đáng kể. Cách tiếp cận thận trọng này có nghĩa là một trung tâm tải 200A có thể xử lý đáng tin cậy 200A liên tục mà không cần giảm tải.
Tủ điện phân phối IEC đánh giá các thành phần chính xác hơn theo công suất đã được kiểm tra của chúng, sử dụng các loại sử dụng để khớp các thiết bị với các ứng dụng cụ thể. Một DBO được đánh giá ở mức 250A InA hoạt động ở mức đó trong các điều kiện được xác định, với chi phí hoạt động ít hơn so với thiết bị NEMA tương đương.
Các Chỉ Số Đánh Giá Khả Năng Chịu Ngắn Mạch
NEMA sử dụng định mức AIC (Amperes Interrupting Capacity - Khả năng cắt dòng ngắn mạch), thường là 10kA, 22kA, 42kA hoặc 65kA cho các trung tâm tải. Con số duy nhất này biểu thị dòng điện sự cố tối đa mà bộ phận lắp ráp có thể cắt và loại bỏ một cách an toàn.
IEC sử dụng nhiều thông số ngắn mạch:
- Icw (dòng điện chịu đựng ngắn mạch định mức): Mức dòng điện mà một bộ phận lắp ráp có thể chịu được trong một khoảng thời gian quy định (thường là 1 giây)
- Ipk (dòng điện đỉnh chịu đựng định mức): Dòng điện đỉnh tức thời tối đa trong quá trình xảy ra sự cố
- Icc (dòng điện ngắn mạch có điều kiện): Bảo vệ ngắn mạch phối hợp với các thiết bị thượng nguồn cụ thể
Cách tiếp cận đa thông số này cung cấp thông tin chi tiết hơn về hiệu suất sự cố nhưng đòi hỏi phân tích phức tạp hơn trong quá trình đặc tả.
Triết Lý Bảo Vệ Vỏ Bọc
Định mức NEMA Type (1, 3R, 4X, 12) mô tả hiệu suất toàn diện của vỏ bọc chống lại các mối nguy hiểm từ môi trường thông qua các danh mục rộng. Một kỹ sư chỉ định “NEMA 3R” biết rằng vỏ bọc cung cấp khả năng bảo vệ khỏi mưa ngoài trời mà không cần phân tích chi tiết.
Định mức IP của IEC cung cấp đặc tả chi tiết hơn. Một vỏ bọc IP54 cung cấp khả năng bảo vệ chống bụi (5) và bảo vệ chống bắn nước (4), cho phép kết hợp chính xác với các điều kiện môi trường. Tuy nhiên, định mức IP không đề cập đến khả năng chống ăn mòn, bảo vệ chống va đập hoặc các yếu tố khác được đề cập bởi các loại NEMA, điều này có thể yêu cầu các đặc tả bổ sung.
Phương Pháp Xác Minh và Tuân Thủ
NEMA tuân theo một phương pháp quy định—các tiêu chuẩn xác định các yêu cầu xây dựng, vật liệu và quy trình kiểm tra cụ thể mà nhà sản xuất phải tuân theo. Tuân thủ có nghĩa là đáp ứng các tiêu chí đã xác định.
IEC sử dụng xác minh dựa trên hiệu suất—các tiêu chuẩn xác định các mức hiệu suất cần thiết nhưng cho phép các nhà sản xuất linh hoạt trong việc đạt được chúng. Thử nghiệm điển hình chứng minh tính đầy đủ của thiết kế; thử nghiệm thường xuyên liên tục đảm bảo tính nhất quán. Cách tiếp cận này khuyến khích sự đổi mới nhưng đòi hỏi tài liệu nghiêm ngặt.
Bảng 4: So sánh Kỹ Thuật Ma Trận Trung Tâm Tải NEMA so với Bảng Phân Phối IEC
| Khía cạnh | Trung Tâm Tải NEMA | Bảng Phân Phối IEC |
|---|---|---|
| Tiêu chuẩn chính | UL 67, NEMA PB1 | IEC 61439-1, IEC 61439-3 |
| Sử dụng theo khu vực địa lý | Bắc Mỹ, một phần của Châu Mỹ Latinh | Châu Âu, Châu Á, Châu Phi, Trung Đông, trên toàn cầu |
| Điện áp điển hình | 120/240V (1φ), 208Y/120V, 480Y/277V (3φ) | 230V (1φ), 400Y/230V (3φ) |
| Tính thường xuyên | 60 Hz | 50 Hz (bao gồm 60 Hz) |
| Dải Dòng Điện Dân Dụng | 100A – 200A | InA lên đến 250A, Inc lên đến 125A |
| Xếp hạng ngắn mạch | AIC (10kA, 22kA, 42kA, 65kA) | Icw/Ipk (kA trong khoảng thời gian quy định) |
| Bảo vệ vỏ bọc | NEMA Type 1, 3R, 4X, 12 | Định Mức IP (IP40, IP54, IP65) |
| Triết lý thiết kế | Quy định, hệ số an toàn tích hợp | Dựa trên hiệu suất, xác minh thiết kế |
| Gắn Aptomat | Cắm vào hoặc bắt vít vào thanh cái | Thanh ray DIN, bắt vít hoặc mô-đun cắm vào |
| Phương pháp xác minh | Kiểm tra tuân thủ theo UL 67 | Thử nghiệm điển hình + thử nghiệm thường xuyên |
| Lựa Chọn Linh Kiện | Định cỡ bảo thủ, hệ số dịch vụ cao hơn | Kết hợp chính xác thông qua các loại sử dụng |
| Vật Liệu Thanh Cái Điển Hình | Nhôm (mạ thiếc) hoặc đồng | Nhôm hoặc đồng với lớp mạ thích hợp |
Hàm Ý Thực Tế Đối Với Kỹ Sư và Người Đặc Tả
Hiểu sự khác biệt kỹ thuật giữa các tiêu chuẩn NEMA và IEC chuyển thành các quyết định đặc tả thực tế ảnh hưởng đến sự thành công của dự án, chi phí và vận hành lâu dài.
Vị Trí Địa Lý Quyết Định Tiêu Chuẩn Chính
Vị trí dự án vẫn là yếu tố chi phối trong việc lựa chọn tiêu chuẩn. Các dự án ở Bắc Mỹ yêu cầu các trung tâm tải tuân thủ NEMA để đáp ứng các quy tắc và yêu cầu kiểm tra về điện tại địa phương. Các dự án ở khu vực IEC phải chỉ định bảng phân phối đáp ứng IEC 61439 để được phê duyệt theo quy định.
Các dự án quốc tế đặt ra những thách thức về đặc tả. Một công ty sản xuất toàn cầu xây dựng các cơ sở giống hệt nhau ở Hoa Kỳ, Đức và Trung Quốc cần các đặc tả song song: trung tâm tải NEMA cho cơ sở ở Hoa Kỳ, bảng phân phối IEC cho Đức và Trung Quốc. Việc trùng lặp này làm tăng nỗ lực kỹ thuật nhưng đảm bảo tuân thủ tại địa phương.
Hạn Chế Về Khả Năng Hoán Đổi Trực Tiếp
Các trung tâm tải NEMA và bảng phân phối IEC không thể hoán đổi trực tiếp cho nhau, ngay cả khi định mức điện áp và dòng điện có vẻ tương tự. Aptomat được thiết kế cho hệ thống thanh cái NEMA không phù hợp về mặt cơ học với việc lắp đặt thanh ray DIN của IEC. Tài liệu xác minh cần thiết khác nhau cơ bản giữa các tiêu chuẩn.
Cố gắng thay thế tiêu chuẩn này cho tiêu chuẩn khác tạo ra nhiều vấn đề: không tương thích về cơ học, không tuân thủ quy định, bảo hành bị vô hiệu và các vấn đề an toàn tiềm ẩn. Thiết bị phải phù hợp với tiêu chuẩn được chỉ định trong tài liệu dự án và được yêu cầu bởi cơ quan có thẩm quyền tại địa phương.
Khi Nào Nên Chỉ Định Trung Tâm Tải NEMA
Thiết bị NEMA phù hợp với các dự án có các đặc điểm sau:
- Vị trí: Hoa Kỳ, Canada hoặc các khu vực thống trị NEMA khác
- Môi trường: Điều kiện công nghiệp khắc nghiệt, nơi cấu trúc mạnh mẽ mang lại độ tin cậy lâu dài
- Sự đơn giản: Các ứng dụng mà việc lựa chọn đơn giản (điện áp + dòng điện = số kiểu máy) tăng tốc độ đặc tả
- Tính Khả Dụng: Các khu vực mà thiết bị NEMA có sẵn với thời gian giao hàng ngắn
- Dịch Vụ: Các cơ sở nơi nhân viên bảo trì được đào tạo về hệ thống NEMA
Khi nào nên chỉ định tủ điện phân phối theo tiêu chuẩn IEC
Thiết bị IEC phù hợp cho:
- Vị trí: Châu Âu, Châu Á, Châu Phi, Trung Đông hoặc các khu vực ưu tiên tiêu chuẩn IEC
- Hạn chế về không gian: Các công trình mà thiết kế dạng module nhỏ gọn giúp tối đa hóa không gian
- Tùy chỉnh: Các dự án yêu cầu cấu hình linh hoạt trong các hệ thống đã được kiểm chứng
- Tính nhất quán toàn cầu: Các cơ sở đa quốc gia tìm kiếm sự tiêu chuẩn hóa thiết bị trên toàn thế giới
- Chuỗi cung ứng: Các tình huống mà nhà sản xuất IEC cung cấp giá cả hoặc thời gian giao hàng tốt hơn
Các yếu tố về chi phí và tính khả dụng
Sự tập trung sản xuất theo khu vực ảnh hưởng đến giá cả. Thiết bị NEMA thường có giá thấp hơn ở Bắc Mỹ do mạng lưới sản xuất và phân phối tại địa phương. Thiết bị IEC có lợi thế về giá ở thị trường Châu Âu và Châu Á.
Thời gian giao hàng tuân theo các mô hình tương tự. Các trung tâm tải NEMA tiêu chuẩn được vận chuyển nhanh chóng trong Bắc Mỹ nhưng có thể yêu cầu thời gian giao hàng kéo dài ở các khu vực IEC. Tủ điện phân phối IEC cung cấp thời gian giao hàng ngắn ở Châu Âu và Châu Á nhưng thời gian giao hàng dài hơn cho các dự án ở Bắc Mỹ.
Cân nhắc về bảo trì và phụ tùng thay thế
Chi phí vận hành dài hạn phụ thuộc một phần vào tính khả dụng của phụ tùng thay thế. Các cơ sở nên dự trữ các bộ ngắt mạch và các thành phần thay thế phù hợp với tiêu chuẩn đã lắp đặt của họ. Một cơ sở có trung tâm tải NEMA duy trì kho chứa các bộ ngắt mạch cắm vào được định mức cho hoạt động 120/240V. Việc chuyển đổi sang thiết bị IEC sau này đòi hỏi phải thay thế kho phụ tùng thay thế hiện có.
Đào tạo nhân viên thể hiện một chi phí liên tục khác. Thợ điện quen thuộc với trung tâm tải NEMA cần được đào tạo để bảo trì tủ điện phân phối IEC và ngược lại. Các cơ sở có cả hai tiêu chuẩn yêu cầu các chương trình đào tạo rộng hơn và có khả năng các đội bảo trì chuyên biệt.
Giải pháp điện VIOX cho cả hai tiêu chuẩn
VIOX Electric sản xuất thiết bị phân phối tuân thủ cả tiêu chuẩn NEMA và IEC, cung cấp cho khách hàng sự linh hoạt cho các dự án ở bất kỳ khu vực nào trên toàn thế giới. Các cơ sở sản xuất của chúng tôi duy trì chứng nhận từ UL, CE và các tổ chức chứng nhận quốc tế khác, đảm bảo sản phẩm đáp ứng các tiêu chuẩn bắt buộc bất kể vị trí dự án.
Khả năng kiểm tra toàn diện
Các phòng thí nghiệm kiểm tra nội bộ của chúng tôi thực hiện kiểm tra xác minh theo cả yêu cầu UL 67 và IEC 61439. Kiểm tra tăng nhiệt độ, kiểm tra ngắn mạch, kiểm tra điện môi và kiểm tra độ bền cơ học xác nhận các thiết kế trước khi sản xuất. Khả năng tiêu chuẩn kép này cho phép chúng tôi cung cấp tài liệu phù hợp cho các dự án ở bất kỳ khu vực pháp lý nào.
Đối với các cụm IEC 61439, chúng tôi duy trì tài liệu kiểm tra kiểu hoàn chỉnh cho các dải hệ thống đã được xác minh của chúng tôi, hỗ trợ các nhà chế tạo bảng điện xây dựng các cụm sử dụng hệ thống đã được xác minh VIOX. Đối với các ứng dụng NEMA, danh sách UL 67 của chúng tôi bao gồm các cấu hình bảng điện tiêu chuẩn và tùy chỉnh.
Hỗ trợ kỹ thuật để hỗ trợ đặc điểm kỹ thuật
Các nhóm hỗ trợ kỹ thuật của VIOX hỗ trợ các kỹ sư trong việc lựa chọn thiết bị phù hợp cho các ứng dụng cụ thể. Cho dù dự án của bạn yêu cầu trung tâm tải NEMA, tủ điện phân phối IEC hay cả hai, các chuyên gia của chúng tôi có thể đề xuất các cấu hình đáp ứng các yêu cầu kỹ thuật đồng thời tối ưu hóa chi phí và lịch trình giao hàng.
Đội ngũ kỹ thuật của chúng tôi cũng có thể hỗ trợ các dự án chuyển đổi giữa các tiêu chuẩn—ví dụ: chỉ định thiết bị tương đương IEC cho chương trình tiêu chuẩn hóa cơ sở đa quốc gia hoặc xác định thiết bị NEMA cho một cơ sở ở khu vực IEC có cơ sở hạ tầng NEMA hiện có.
Để biết thông số kỹ thuật chi tiết về dòng sản phẩm trung tâm tải và tủ điện phân phối của chúng tôi, hãy khám phá đầy đủ của chúng tôi hướng dẫn định mức dòng điện thiết bị đóng cắt, bao gồm định mức InA, Inc và RDF theo IEC 61439. Chúng tôi cũng cung cấp các tài nguyên toàn diện về lựa chọn thành phần bảo vệ cho các ứng dụng phân phối năng lượng mặt trời, thể hiện chuyên môn của chúng tôi trên các kịch bản phân phối điện đa dạng. Nhóm của chúng tôi duy trì chuyên môn sâu trong cả hai Tiêu chuẩn thuật ngữ NEC và IEC, đảm bảo đặc điểm kỹ thuật chính xác trên các khu vực pháp lý.
Kết luận
Trung tâm tải và tủ điện phân phối đại diện cho thuật ngữ khu vực cho thiết bị chức năng tương đương được điều chỉnh bởi các khuôn khổ pháp lý khác nhau. Các tiêu chuẩn NEMA nhấn mạnh cấu trúc mạnh mẽ với các yếu tố an toàn tích hợp, phục vụ thị trường Bắc Mỹ thông qua các yêu cầu quy định trong UL 67 và NEMA PB1. Các tiêu chuẩn IEC cung cấp một khuôn khổ toàn cầu tập trung vào xác minh dựa trên hiệu suất theo IEC 61439, cung cấp sự linh hoạt trong thiết kế trong các thông số an toàn được xác định.
Không có tiêu chuẩn nào vốn có là vượt trội hơn—mỗi tiêu chuẩn đều phát triển để phục vụ cơ sở hạ tầng điện, môi trường pháp lý và thông lệ ngành của khu vực. Các kỹ sư điện hiện đại phải hiểu cả hai khuôn khổ để chỉ định thiết bị một cách chính xác cho các dự án trải dài trên biên giới quốc tế hoặc phục vụ các tổ chức đa quốc gia.
Việc lựa chọn tiêu chuẩn phù hợp cho dự án của bạn phụ thuộc vào vị trí, yêu cầu pháp lý, chuyên môn có sẵn và các cân nhắc vận hành dài hạn. Hợp tác với các nhà sản xuất như VIOX Electric, những người duy trì chuyên môn về cả tiêu chuẩn NEMA và IEC, đảm bảo đặc điểm kỹ thuật thiết bị phù hợp bất kể vị trí dự án hoặc khu vực pháp lý.
Những Câu Hỏi Thường
Câu hỏi 1: Tôi có thể sử dụng trung tâm tải NEMA trong một dự án được chỉ định cho tủ điện phân phối IEC không?
Không, trung tâm tải NEMA và tủ điện phân phối IEC không thể hoán đổi cho nhau nếu không có phân tích kỹ thuật chính thức và phê duyệt theo quy định. Chúng tuân theo các tiêu chuẩn xây dựng khác nhau, sử dụng các hệ thống lắp đặt không tương thích cho bộ ngắt mạch và yêu cầu tài liệu xác minh khác nhau. Việc sử dụng thiết bị không phù hợp với tiêu chuẩn được chỉ định sẽ tạo ra các vấn đề tuân thủ quy tắc, làm mất hiệu lực bảo hành và có thể gây ra các mối nguy hiểm về an toàn. Nếu vị trí hoặc thông số kỹ thuật dự án của bạn yêu cầu thiết bị IEC, bạn phải sử dụng tủ điện phân phối tuân thủ IEC 61439, không phải trung tâm tải NEMA.
Câu hỏi 2: Sự khác biệt chính giữa UL 67 và IEC 61439-3 là gì?
UL 67 tuân theo phương pháp quy định, xác định các yêu cầu cụ thể về cấu trúc, vật liệu và quy trình thử nghiệm mà nhà sản xuất phải tuân thủ chính xác. IEC 61439-3 sử dụng phương pháp dựa trên hiệu suất, quy định các mức hiệu suất bắt buộc (giới hạn tăng nhiệt độ, khả năng chịu ngắn mạch, v.v.) đồng thời cho phép các nhà sản xuất linh hoạt trong cách họ đạt được các mức đó thông qua xác minh thiết kế. Ngoài ra, UL 67 bao gồm một phạm vi rộng hơn các bảng điện, bao gồm cả tủ điện công nghiệp, trong khi IEC 61439-3 đặc biệt đề cập đến bảng phân phối điện (DBOs) để vận hành bởi những người bình thường với các giới hạn về dòng điện và điện áp phù hợp cho các ứng dụng dân dụng và thương mại nhẹ.
Câu hỏi 3: Bộ ngắt mạch NEMA và IEC có thể hoán đổi cho nhau không?
Không, aptomat NEMA và IEC không tương thích về mặt cơ học và điện. Aptomat NEMA sử dụng kết nối cắm hoặc bắt vít vào thanh cái của tủ điện với khoảng cách cụ thể (thường là trung tâm 1 inch cho các trung tâm tải dân dụng). Aptomat IEC gắn trên ray DIN với các giao diện và khoảng cách cơ học khác nhau. Ngoài sự khác biệt về cơ học, các đặc tính ngắt mạch, tiêu chuẩn thử nghiệm và yêu cầu về nhãn mác cũng khác nhau giữa aptomat NEMA (UL 489) và IEC (IEC 60898). Việc lắp đặt sai loại aptomat sẽ gây ra các nguy cơ an toàn nghiêm trọng bao gồm kết nối điện kém, bảo vệ sự cố không đúng cách và vi phạm các yêu cầu về danh sách.
Câu hỏi 4: Tiêu chuẩn nào nghiêm ngặt hơn – NEMA hay IEC?
Không có tiêu chuẩn nào vốn dĩ khắt khe hơn tiêu chuẩn nào—chúng nhấn mạnh các khía cạnh khác nhau về an toàn và hiệu suất. Các tiêu chuẩn NEMA thường yêu cầu hệ số an toàn lớn hơn và cấu trúc mạnh mẽ hơn, làm cho thiết bị ít có khả năng hoạt động gần giới hạn thiết kế. Các tiêu chuẩn IEC yêu cầu xác minh hiệu suất chi tiết hơn thông qua thử nghiệm kiểu, nhưng cho phép hoạt động gần giới hạn đã thử nghiệm hơn khi được áp dụng đúng cách thông qua các hạng mục sử dụng. Cả hai tiêu chuẩn đều đảm bảo an toàn hiệu quả khi thiết bị được chỉ định, lắp đặt và bảo trì đúng cách. Sự khác biệt chính nằm ở triết lý: NEMA ưu tiên các biên độ thiết kế bảo thủ; IEC ưu tiên sự phù hợp chính xác giữa khả năng của thành phần với các yêu cầu ứng dụng.
Câu hỏi 5: Làm cách nào để chuyển đổi giữa định mức AIC NEMA và định mức ngắn mạch IEC?
Việc chuyển đổi trực tiếp giữa định mức NEMA AIC và định mức IEC Icw/Ipk không đơn giản vì chúng đo lường các khía cạnh khác nhau của khả năng chịu ngắn mạch. NEMA AIC (Amperes Interrupting Capacity - Khả năng cắt dòng điện) chỉ ra dòng điện sự cố đối xứng RMS tối đa mà một bộ ngắt mạch có thể cắt và loại bỏ. IEC Icw (short-time withstand current - dòng điện chịu đựng ngắn hạn) chỉ ra mức dòng điện RMS mà thiết bị có thể chịu được trong một khoảng thời gian xác định (thường là 1 giây), trong khi Ipk (peak withstand current - dòng điện chịu đựng đỉnh) chỉ ra dòng điện đỉnh tức thời tối đa. Để ước tính sơ bộ, hãy nhân IEC Icw với 2,5 để ước tính dòng điện sự cố đỉnh, nhưng điều này thay đổi theo tỷ lệ X/R của hệ thống. Đối với các ứng dụng quan trọng, hãy tham khảo ý kiến của nhà sản xuất để phân tích dòng điện sự cố thích hợp thay vì cố gắng chuyển đổi trực tiếp, vì các phương pháp thử nghiệm cơ bản và triết lý an toàn khác nhau về cơ bản giữa các tiêu chuẩn.
