کسی بھی الیکٹریکل سپلائی ہاؤس میں جائیں اور سرج پروٹیکٹر طلب کریں، تو پہلا سوال جو آپ سنیں گے وہ یہ ہوگا، “کتنے جولز؟” یہ واحد تخصیص خریداری کے فیصلوں پر حاوی ہے، پھر بھی زیادہ تر خریدار یہ نہیں سمجھتے کہ سرج پروٹیکٹر جولز دراصل کیا پیمائش کرتے ہیں—یا کیوں زیادہ تعداد کا خود بخود مطلب بہتر تحفظ نہیں ہوتا۔.
سرج پروٹیکٹر جولز کسی کی توانائی جذب کرنے کی صلاحیت کی مقدار بتاتے ہیں۔ سرج حفاظتی آلہ (SPD), ، عام طور پر کے ذریعے میٹل آکسائڈ وارسٹر (MOV) ٹیکنالوجی۔ تجارتی اور صنعتی ایپلی کیشنز کے لیے، مناسب تخصیص کے لیے تنصیب کی جگہ (UL 1449 قسم)، وولٹیج پروٹیکشن ریٹنگ (VPR)، برائے نام ڈسچارج کرنٹ (In)، اور سسٹم کی مطابقت کا جائزہ لینا ضروری ہے۔ یہ گائیڈ B2B خریداروں کو سرج پروٹیکشن کی تخصیص کرنے کے لیے تکنیکی فریم ورک فراہم کرتی ہے جو درحقیقت کام کرتی ہے۔.
سرج پروٹیکٹر جولز کیا ہیں؟
جولز اس کل سرج توانائی کی پیمائش کرتے ہیں جو ایک حفاظتی آلہ اپنے اجزاء کے ناکام ہونے سے پہلے جذب کر سکتا ہے۔ سرج پروٹیکٹرز میں، یہ میٹل آکسائیڈ ویریسٹرز (MOVs) کے ذریعے ہوتا ہے—سیمی کنڈکٹر اجزاء جو وولٹیج پر منحصر ریزسٹر کے طور پر کام کرتے ہیں۔.
عام وولٹیج (120V یا 240V) کے تحت، MOVs زیادہ مزاحمت پیش کرتے ہیں۔ جب وولٹیج کلیپنگ حد (330V سے 500V) سے اوپر بڑھ جاتا ہے، تو MOV کی مزاحمت فوری طور پر تقریباً صفر تک گر جاتی ہے، اور سرج کرنٹ کو زمین کی طرف موڑ دیتی ہے۔ موڑی گئی توانائی حرارت کے طور پر منتشر ہوتی ہے، جو آہستہ آہستہ MOV کو خراب کرتی ہے۔ ایک 2,000 جول کا آلہ ناکامی سے پہلے بیس 100 جول کے سرجز یا دو 1,000 جول کے واقعات کو سنبھال سکتا ہے۔.
IEEE اور ANSI معیارات تقریباً 6 kV اور 3 kA پر عام انڈور سرجز کو ماڈل کرتے ہیں، جو تقریباً 90 جول فی ایونٹ فراہم کرتے ہیں۔ یہ حقیقت اس بات پر زور دیتی ہے کہ مناسب گراؤنڈنگ اور پرتوں والی تحفظ کی حکمت عملی صرف زیادہ سے زیادہ جول ریٹنگ سے زیادہ اہم کیوں ہیں۔.

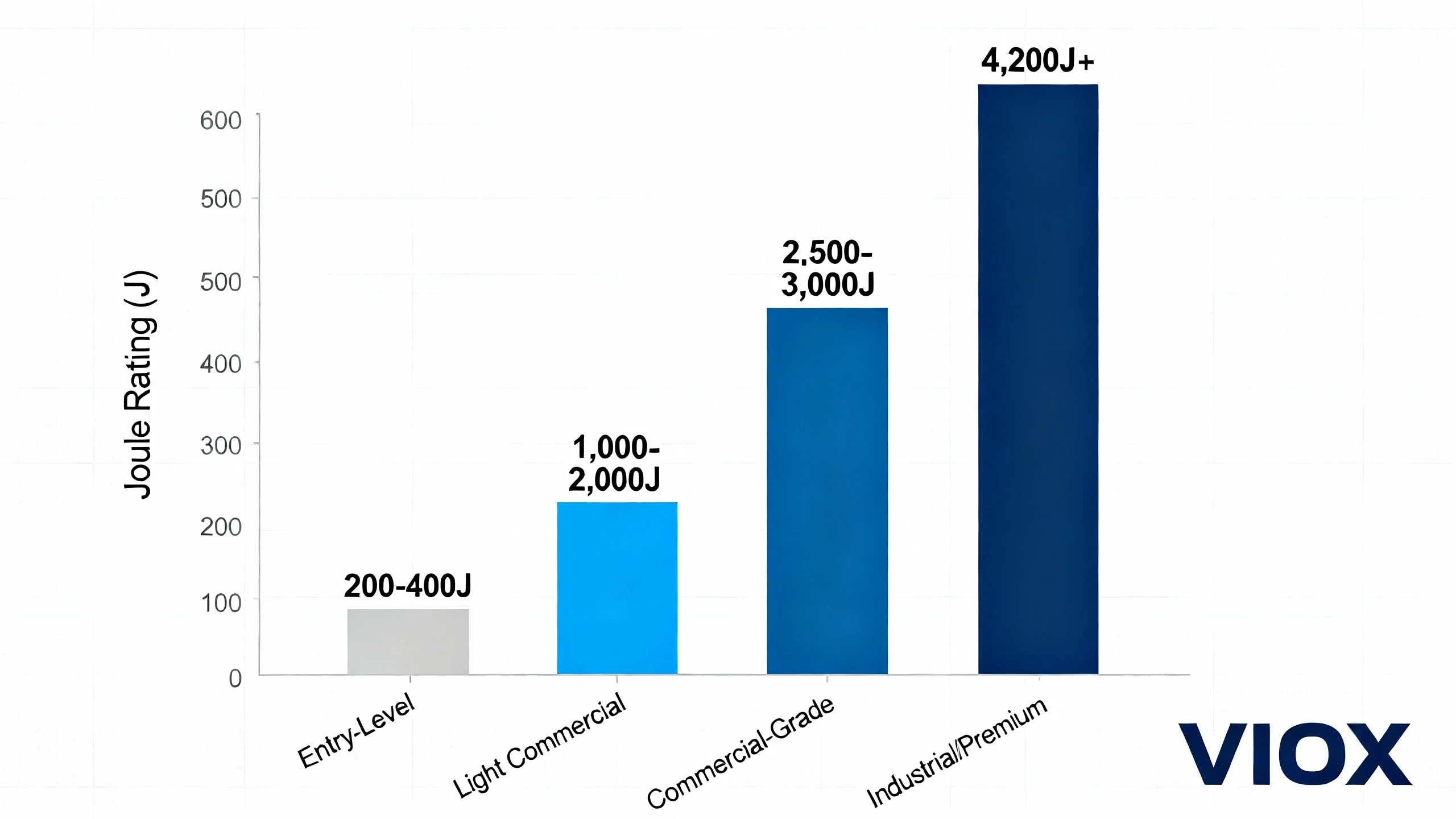

درخواست کے لحاظ سے جول ریٹنگ کی حدود
| درخواست کی قسم | تجویز کردہ جولز | عام استعمال کے معاملات |
|---|---|---|
| ابتدائی سطح | 200-400J | بنیادی گھریلو الیکٹرانکس (تجارتی کے لیے تجویز نہیں کیا جاتا) |
| صارفین/ہلکا تجارتی | 1,000-2,000J | دفتری ورک سٹیشن، ہلکا سامان |
| تجارتی گریڈ | 2,500-3,000J | سرور رومز، لیب کا سامان، ٹیلی کام گیئر |
| صنعتی/پریمیم | 4,200J+ | اہم نظام، اعلیٰ قیمت کا سامان |
جول ریٹنگ کو سمجھنا: معیاری کاری کا مسئلہ
کوئی بھی صنعتی معیار اس بات پر حکمرانی نہیں کرتا کہ مینوفیکچررز جول کی صلاحیت کی جانچ اور رپورٹ کیسے کرتے ہیں۔ UL 1449—سرج پروٹیکٹو ڈیوائسز کے لیے بنیادی حفاظتی معیار—توانائی جذب کرنے کی جانچ کی وضاحت نہیں کرتا اور نہ ہی جول ریٹنگ کے انکشاف کی ضرورت ہے۔ دو مسائل سامنے آتے ہیں:
ایک وینڈر کی 2,000 جول کی ریٹنگ دوسرے وینڈر کی 2,000 جول کی ریٹنگ سے نمایاں طور پر مختلف ہو سکتی ہے۔ مبالغہ آمیز جول کے دعوے اکثر ظاہر ہوتے ہیں، خاص طور پر صارفین کی مصنوعات میں۔.
پوائنٹ آف یوز پلگ ان پروٹیکٹرز جولز کو ایک کھردرے استحکام کے اشارے کے طور پر استعمال کرتے ہیں۔ پینل ماونٹڈ SPDs بنیادی میٹرک کے طور پر سرج کرنٹ ہینڈلنگ کی صلاحیت (kA میں برائے نام ڈسچارج کرنٹ) کی وضاحت کرتے ہیں۔.
کل جولز سے زیادہ کلیپنگ وولٹیج اہم ہے۔ 330V کلیپنگ اور 1,500 جولز والا آلہ 3,000 جولز والے 500V آلے سے زیادہ سخت تحفظ فراہم کرتا ہے۔ کم کلیپنگ وولٹیج زیادہ وولٹیج کو حساس الیکٹرانکس تک پہنچنے سے روکتا ہے۔.
جولز سے آگے: اہم تخصیصات جو زیادہ اہم ہیں۔
تجارتی اور صنعتی سرج پروٹیکشن جول ریٹنگ سے زیادہ ان تخصیصات پر منحصر ہے۔.

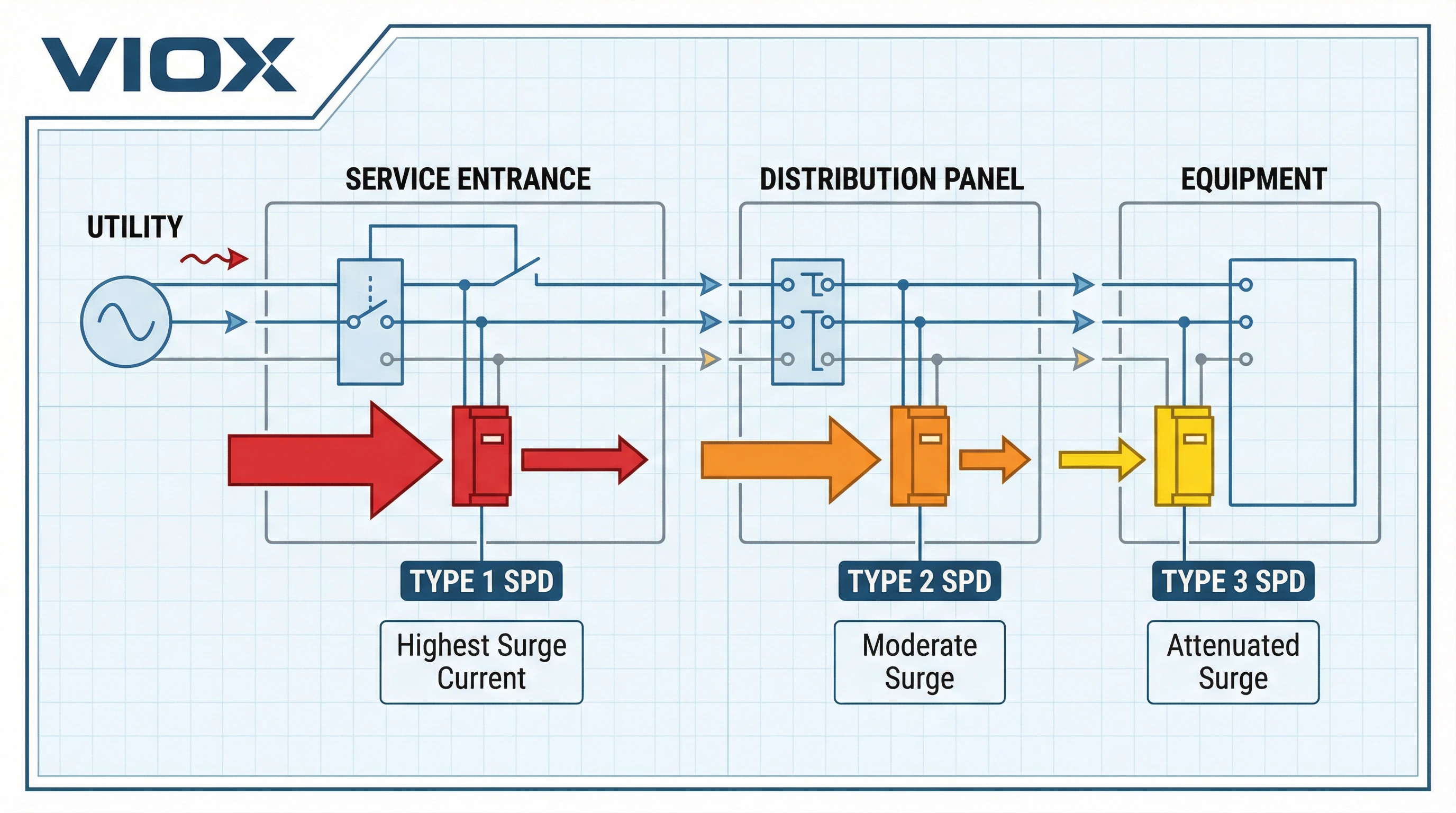

UL 1449 قسم کی درجہ بندی
| قسم | تنصیب کا مقام | سرج ماحول | عام ایپلی کیشنز |
|---|---|---|---|
| قسم 1 | مین ڈس کنیکٹ کی لائن سائیڈ | سب سے زیادہ سرج کرنٹ | سروس کے داخلی راستے کا تحفظ |
| قسم 2 | لوڈ سائیڈ، ڈسٹری بیوشن پینلز | معتدل سرج لیولز | برانچ پینل کا تحفظ |
| قسم 3 | پوائنٹ آف یوز کا سامان | کمزور سرجز | انفرادی تحفظ کا سامان |
تنصیب کی جگہ کے لیے غلط قسم کی تخصیص تحفظ کو خطرے میں ڈالتی ہے اور برقی کوڈ کی خلاف ورزی کر سکتی ہے۔.
وولٹیج پروٹیکشن ریٹنگ (VPR)
VPR معیاری جانچ (6 kV, 3 kA کمبی نیشن ویو) کے تحت زیادہ سے زیادہ لیٹ تھرو وولٹیج کی مقدار بتاتا ہے۔ 120V سرکٹس کے لیے معیاری VPR ریٹنگ:
| VPR ریٹنگ | تحفظ کی سطح | کے لیے تجویز کردہ |
|---|---|---|
| 330V | سخت ترین تحفظ | حساس الیکٹرانکس، PLCs، سرورز، ٹیلی کام |
| 400V | بہترین تحفظ | VFDs، کنٹرول سسٹم، طبی سامان |
| 500V | اچھا تحفظ | عام صنعتی مشینری |
| 600-800V | بنیادی تحفظ | کم حساس سامان |
VPR ایک معیاری، قابل جانچ تخصیص کی نمائندگی کرتا ہے جو براہ راست مینوفیکچرر کے موازنہ کو قابل بناتا ہے۔ جول ریٹنگ کے برعکس، VPR میں ہیرا پھیری نہیں کی جا سکتی۔. پینل ماونٹ سرج پروٹیکشن کی تخصیص کرتے وقت، VPR آپ کا بنیادی معیار ہونا چاہیے۔.
نومینل ڈسچارج کرنٹ (ان)
برائے نام ڈسچارج کرنٹ سرج کرنٹ (8/20 µs ویوفارم) کی پیمائش کرتا ہے جسے ایک آلہ بغیر کسی خرابی کے بار بار برداشت کر سکتا ہے۔ عام In ریٹنگ: 3 kA, 5 kA, 10 kA, 15 kA, 20 kA فی موڈ۔.
تجارتی سہولیات میں سروس کے داخلی راستے کو کم از کم 10 kA In کی ضرورت ہوتی ہے۔ موٹر لوڈ، ویلڈنگ کے سامان، یا ہائی پاور مشینری والی صنعتی سہولیات کو 15-20 kA In ریٹنگ پر غور کرنا چاہیے۔ پوائنٹ آف یوز پروٹیکشن کو عام طور پر صرف 3-5 kA In کی ضرورت ہوتی ہے، کیونکہ اپ اسٹریم کمزوری سرج توانائی کو کم کرتی ہے۔.
MCOV اور SCCR
زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج (MCOV) کو برائے نام سسٹم وولٹیج کے کم از کم 125% کے لیے ریٹ کیا جانا چاہیے۔ 120V سسٹمز میں، کم از کم 150V MCOV کی وضاحت کریں؛ 277V سسٹمز کے لیے، کم از کم 320V MCOV۔.
شارٹ سرکٹ کرنٹ ریٹنگ (SCCR) کو تنصیب کے مقام پر دستیاب فالٹ کرنٹ سے ملنا یا اس سے تجاوز کرنا چاہیے۔ ناکافی SCCR کے ساتھ SPD انسٹال کرنے سے آگ لگنے کا خطرہ پیدا ہوتا ہے۔.
سرج پروٹیکٹر جولز: درخواست کے لحاظ سے سلیکشن گائیڈ
پوائنٹ آف یوز پلگ ان پروٹیکشن
| آلات کی قسم | کم از کم جولز | کلیمپنگ وولٹیج | اضافی تقاضے |
|---|---|---|---|
| دفتری سامان | 1,500-2,000J | 400V یا اس سے کم | UL 1449 لسٹنگ، سٹیٹس انڈیکیٹر |
| سرور/ٹیلی کام | 2,500-3,000J | 330-400V | منسلک سامان کی وارنٹی |
| لیب کے آلات | 2,500-3,000J | 330V | آئسولیٹڈ گراؤنڈ کمپیٹیبلٹی |
کمرشل سہولیات میں کنزیومر گریڈ 200-800 جول پاور سٹرپس سے گریز کریں۔. $15 کی لاگت کا فرق ایک قابلِ اجتناب آلات کی ناکامی کے بعد غیر متعلق ہو جاتا ہے۔.
سروس اینٹرنس اور پینل پروٹیکشن اسپیسیفیکیشنز
| انسٹالیشن پوائنٹ | UL قسم | کم از کم In ریٹنگ | تجویز کردہ VPR | SCCR کنسیڈریشن |
|---|---|---|---|---|
| سروس کا داخلہ | قسم 1 | 10-15 kA | 330-400V | دستیاب فالٹ کرنٹ سے میچ کریں۔ |
| تقسیم کے پینل | قسم 2 | 10 kA | 330-400V | اپ سٹریم پروٹیکشن کے ساتھ کوآرڈینیٹ کریں۔ |
| کریٹیکل ایکوئپمنٹ پینلز | قسم 2 | 10-15 kA | 330V | حساس لوڈز کے لیے سب سے کم لیٹ تھرو |
پینل ماؤنٹ SPDs کو جولز کے بجائے In ریٹنگ کے ذریعے کارکردگی کی وضاحت کرنی چاہیے۔ UL 1449 قسم، VPR، In، MCOV، اور SCCR پر توجہ مرکوز کریں۔.

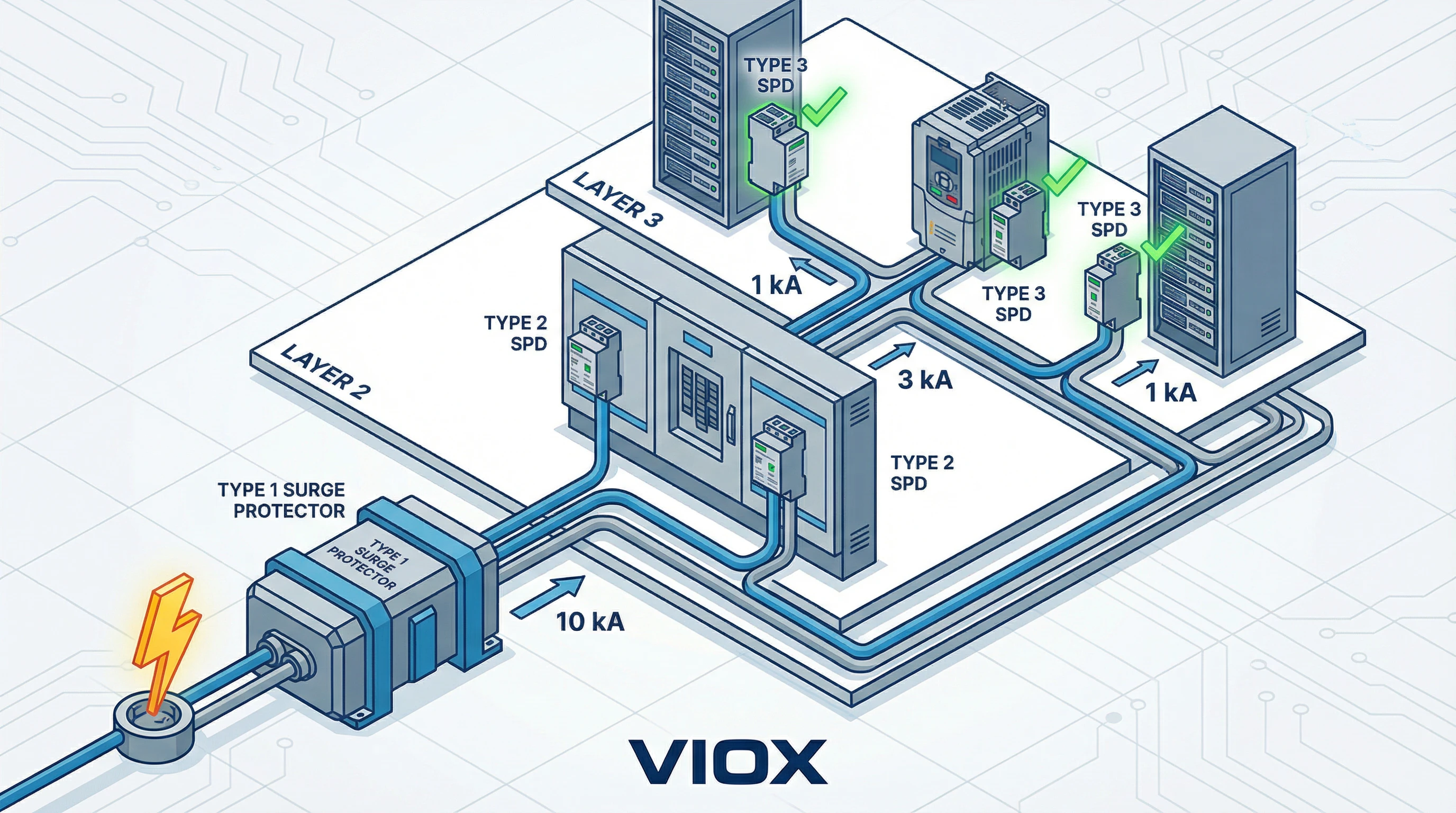

لیئرڈ سرج پروٹیکشن اسٹریٹیجی
مؤثر سرج پروٹیکشن متعدد پوائنٹس پر تقسیم شدہ پروٹیکشن کا استعمال کرتی ہے۔ کوئی بھی سنگل سرج پروٹیکٹر—جولز ریٹنگ سے قطع نظر—مکمل سہولت کا تحفظ فراہم نہیں کرتا ہے۔.
تین درجے والا پروٹیکشن ماڈل:
- سروس اینٹرنس (قسم 1): سہولت کی وائرنگ میں داخل ہونے سے پہلے یوٹیلیٹی سے آنے والے ہائی انرجی سرجز کو روکتا ہے
- ڈسٹری بیوشن پینلز (قسم 2): پہلے درجے کو بائی پاس کرنے والے سرجز کو پکڑتا ہے، برانچ سرکٹس تک پہنچنے سے پہلے توانائی کو کم کرتا ہے
- پوائنٹ آف یوز (قسم 3): آلات کے کنکشن پر حتمی دفاع، لیٹ تھرو کو قابل برداشت سطح تک محدود کرنا
عمارت کی وائرنگ کے ذریعے سرج انرجی کم ہوتی ہے۔ سروس اینٹرنس پر 10 kA کا سرج 50 فٹ دور ڈسٹری بیوشن پینل پر 3 kA تک گر سکتا ہے، پھر 30 فٹ دور آلات پر 1 kA تک۔ ہر پرت کو بتدریج کم دباؤ کا سامنا کرنا پڑتا ہے۔.
کوآرڈینیشن کی ضروریات: ڈاؤن سٹریم ڈیوائسز میں اپ سٹریم ڈیوائسز کے مقابلے میں 15-20% کم کلیمپنگ وولٹیج ہونا چاہیے، جو مسابقت کے بجائے ترتیب وار ایکٹیویشن کو یقینی بناتا ہے۔.
گراؤنڈ ریزسٹنس 5 اوہم سے کم (کمرشل)، ترجیحاً 2 اوہم سے کم (کریٹیکل سہولیات) ہونا چاہیے۔ ناقص گراؤنڈنگ پریمیم سرج پروٹیکٹرز کو بھی کمزور کرتی ہے۔.
VIOX کمرشل سرج پروٹیکشن سلوشنز
VIOX الیکٹرک ایکوئپمنٹ کمرشل گریڈ سرج پروٹیکشن فراہم کرتا ہے جو B2B ایپلی کیشنز—فلیٹ آپریٹرز، صنعتی سہولیات، اور اہم انفراسٹرکچر کے لیے انجنیئرڈ ہے۔.

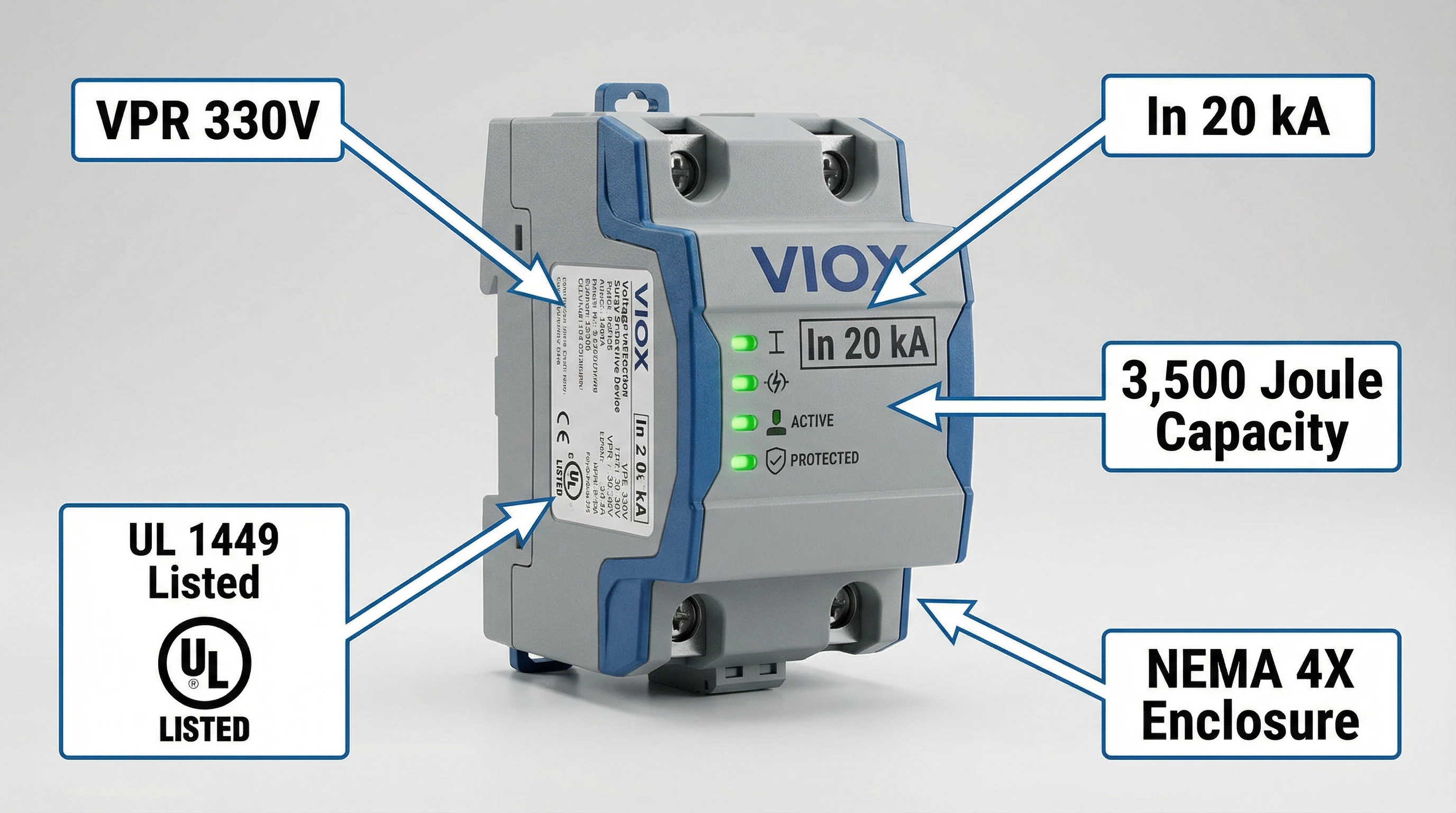

VIOX SPD پروڈکٹ اسپیسیفیکیشنز
| پروڈکٹ لائن | UL قسم | جول کی درجہ بندی | VPR | In ریٹنگ | کلیدی خصوصیات |
|---|---|---|---|---|---|
| VIOX-1000 سیریز | قسم 3 | 2,500J | 330V | 5 kA | پلگ ان، LCD ڈسپلے، منسلک آلات کی وارنٹی |
| VIOX-3000 سیریز | قسم 2/3 | 3,500J | 330V | 10 kA | پینل ماؤنٹ یا پلگ ان، سٹیٹس ریلے آؤٹ پٹ |
| VIOX-5000 سیریز | قسم 1/2 | N/A | 330V | 20 kA | سروس اینٹرنس، NEMA 4X انکلوژر، ریموٹ مانیٹرنگ |
تمام VIOX سرج پروٹیکٹرز میں شامل ہیں:
- UL 1449 چوتھا ایڈیشن سرٹیفیکیشن
- تھرمل ڈس کنیکٹ پروٹیکشن
- بصری اور قابل سماعت سٹیٹس انڈیکیٹرز
- 2 سالہ کمرشل وارنٹی
- تکنیکی اسپیسیفیکیشن مشاورت
VIOX کسٹم اسپیسیفیکیشنز، فیکٹری ٹیسٹنگ دستاویزات، اور انٹیگریشن مشاورت کے ساتھ والیوم پرچیزز کو سپورٹ کرتا ہے۔ پروجیکٹ سے متعلق سفارشات کے لیے ہماری B2B سیلز ٹیم سے رابطہ کریں۔.
اکثر پوچھے گئے سوالات
سوال: سرج پروٹیکٹر جولز کا کیا مطلب ہے؟
جواب: جولز کل سرج انرجی کی پیمائش کرتے ہیں جو ایک ڈیوائس ناکامی سے پہلے جذب کر سکتی ہے۔ زیادہ جولز عام طور پر طویل سروس لائف کی نشاندہی کرتے ہیں، لیکن یہ ایک معیاری میٹرک نہیں ہے۔ قابل اعتماد کارکردگی کے موازنہ کے لیے UL 1449 VPR اور In ریٹنگز کا موازنہ کریں۔.
سوال: مجھے کمرشل آلات کے لیے کتنے جولز کی ضرورت ہے؟
جواب: پلگ ان پروٹیکشن کے لیے: دفتری آلات کے لیے کم از کم 1,500-2,000J، حساس الیکٹرانکس کے لیے 2,500-3,000J۔ پینل ماؤنٹ پروٹیکشن کے لیے، جولز کے بجائے In ریٹنگ (10-20 kA) پر توجہ مرکوز کریں۔.
سوال: کیا زیادہ جول ریٹنگ ہمیشہ بہتر ہوتی ہے؟
جواب: ضروری نہیں ہے۔ کلیمپنگ وولٹیج (VPR) زیادہ اہمیت رکھتا ہے۔ 1,500J والا 330V ڈیوائس 3,000J والے 500V ڈیوائس سے بہتر تحفظ فراہم کرتا ہے۔ اس کے علاوہ، جول ٹیسٹنگ مینوفیکچررز میں معیاری نہیں ہے۔.
سوال: قسم 1، قسم 2، اور قسم 3 سرج پروٹیکٹرز میں کیا فرق ہے؟
جواب: قسم 1 سروس اینٹرنس پر (مین ڈس کنیکٹ کی لائن سائیڈ پر)، قسم 2 ڈسٹری بیوشن پینلز پر (لوڈ سائیڈ پر)، اور قسم 3 پوائنٹ آف یوز آلات پر انسٹال ہوتی ہے۔ ہر ایک مختلف سرج ماحول اور ٹیسٹنگ کی ضروریات کو سنبھالتا ہے۔.
سوال: کیا مجھے سرج پروٹیکشن کی ضرورت ہے اگر میرے پاس سرکٹ بریکر ہیں؟
جواب: جی ہاں۔. سرکٹ بریکر سرکٹ بریکر اوور کرنٹ (زیادہ ایمپئریج) سے بچاتے ہیں، وولٹیج اسپائکس سے نہیں۔ سرج پروٹیکٹر وولٹیج ٹرانزینٹس کو ایڈریس کرتے ہیں جنہیں بریکر نہ تو ڈیٹیکٹ کر سکتے ہیں اور نہ ہی روک سکتے ہیں۔.
سوال: سرج پروٹیکٹرز کتنے عرصے تک چلتے ہیں؟
جواب: سروس لائف سرج ایکسپوژر پر منحصر ہے۔ 2,500J+ صلاحیت والے معیاری آلات عام طور پر تجارتی ماحول میں 3-7 سال تک چلتے ہیں۔ بڑے سرج واقعات کے بعد یا جب اسٹیٹس انڈیکیٹرز ناکامی ظاہر کریں تو فوری طور پر تبدیل کریں۔.
سوال: کیا میں رہائشی سرج پروٹیکٹرز کو تجارتی سہولیات میں استعمال کر سکتا ہوں؟
جواب: تجویز نہیں کیا جاتا۔ کنزیومر یونٹس (200-800J) تجارتی سرج ایکسپوژر کے تحت تیزی سے ناکام ہو جاتے ہیں اور ان کے پاس مناسب سرٹیفیکیشنز نہیں ہوتے۔ UL 1449 لسٹنگ اور مناسب In ریٹنگ والے کمرشل گریڈ ڈیوائسز کی وضاحت کریں۔.
سرج پروٹیکٹر جولز پلگ ان ڈیوائسز کے لیے مفید سیاق و سباق فراہم کرتے ہیں لیکن مناسب سرج پروٹیکشن کی تفصیلات میں صرف ایک عنصر کی نمائندگی کرتے ہیں۔ B2B ایپلی کیشنز کے لیے، مارکیٹنگ سے چلنے والے جول کے دعووں پر UL 1449 قسم کی درجہ بندی، وولٹیج پروٹیکشن ریٹنگ (VPR)، اور برائے نام ڈسچارج کرنٹ (In) کو ترجیح دیں۔.
سروس اینٹرنس، ڈسٹری بیوشن پینلز، اور پوائنٹ آف یوز لوکیشنز پر مناسب ڈیوائسز لگا کر لیئرڈ پروٹیکشن حکمت عملیوں پر عمل کریں۔ یہ ڈسٹری بیوٹڈ اپروچ سنگل ہائی جول ڈیوائسز کے مقابلے میں بہتر تحفظ فراہم کرتی ہے۔.
کمرشل گریڈ سرج پروٹیکشن میں سرمایہ کاری فوری طور پر آلات کے نقصان کو روک کر منافع دیتی ہے۔ ایک واحد VFD یا سرور کی تبدیلی کی قیمت 2,000 ڈالر سے 25,000 ڈالر تک ہوتی ہے۔ معیاری سرج پروٹیکشن ایک مرمت کے ایک حصے کی قیمت ہے۔.
