ہائبرڈ انورٹر-اے ٹی ایس کی زیادہ تر تنصیبات کیوں ناکام ہوتی ہیں (اور آپ اپنی درست طریقے سے کیسے وائرنگ کریں)
آپ نے سینکڑوں ٹرانسفر سوئچز کی وائرنگ کی ہے۔ لیکن جب آر سی ڈی کے بار بار ٹرپ ہونے یا جنریٹر کے خود بخود اسٹارٹ نہ ہونے کی وجہ سے رات 2 بجے سروس کال آتی ہے، تو آپ کو احساس ہوتا ہے کہ ہائبرڈ انورٹر سسٹم مختلف اصولوں کے تحت کام کرتے ہیں۔ مسئلہ کیا ہے؟ زیادہ تر الیکٹریشن خودکار ٹرانسفر سوئچز کو سادہ وولٹیج سینسنگ ڈیوائسز کے طور پر لیتے ہیں۔ بیٹری بیک اپ والے ہائبرڈ سسٹم میں، یہ مفروضہ خطرناک گراؤنڈ لوپس، جنریٹر کے اسٹارٹ ہونے میں ناکامی اور ناخوش گاہک پیدا کرتا ہے۔.
یہ گائیڈ دو اہم عناصر کا احاطہ کرتی ہے جو شوقیہ تنصیبات کو پیشہ ورانہ درجے کے سسٹمز سے الگ کرتے ہیں: ذہین 2-وائر اسٹارٹ کنٹرول اور مناسب نیوٹرل-گراؤنڈ بانڈنگ۔ آپ سیکھیں گے کہ 4-پول سوئچنگ اختیاری کیوں نہیں ہے، ڈرائی کانٹیکٹ جنریٹر کنٹرول کو کیسے نافذ کیا جائے، اور وہ درست وائرنگ سیکوئنس جو کوڈ کی خلاف ورزیوں کو روکتا ہے۔.
ایپلیکیشن کے منظرنامے: جب آپ کے ہائبرڈ سسٹم کو ذہین سوئچنگ کی ضرورت ہو

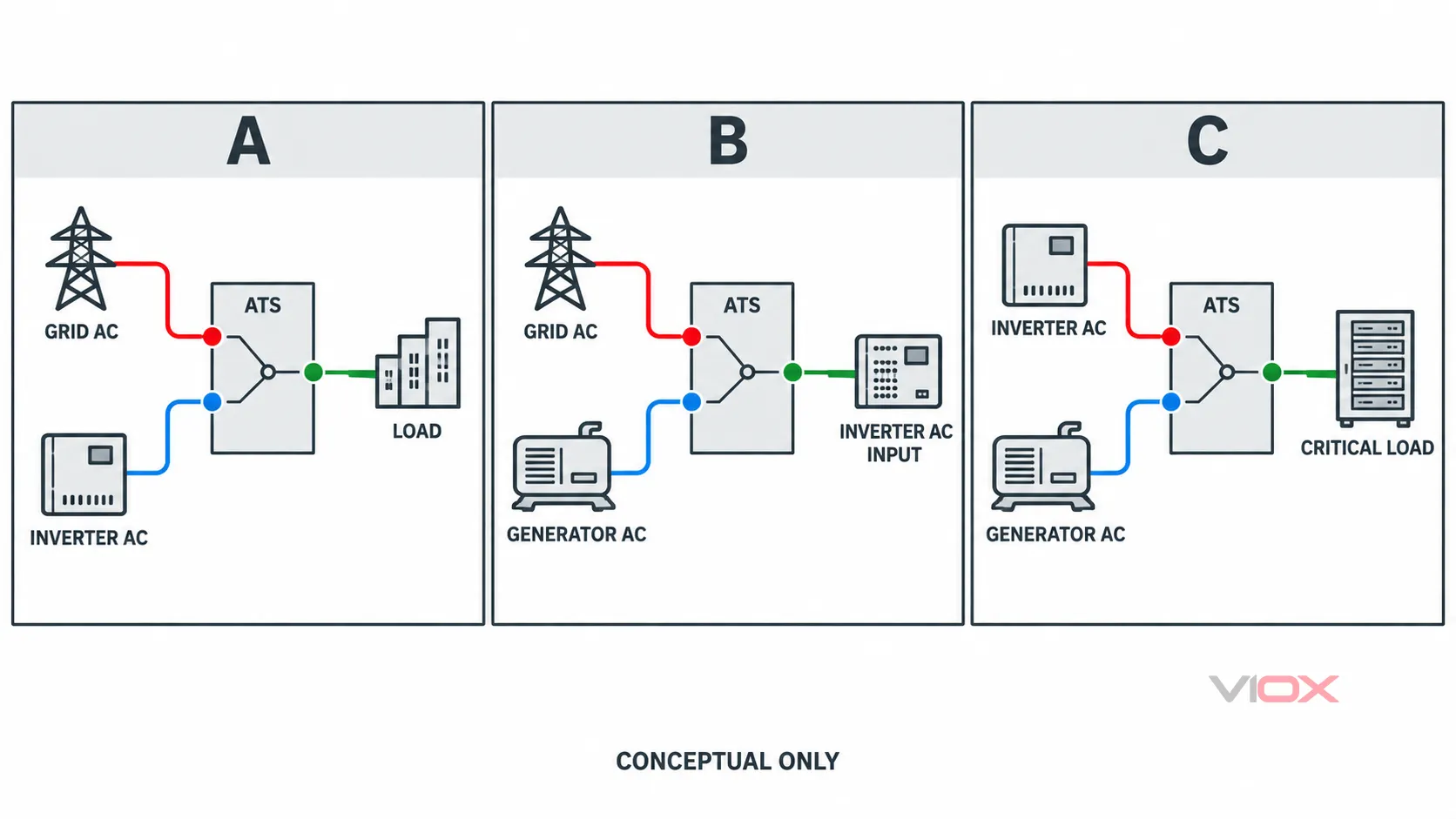

خودکار ٹرانسفر سوئچز والے ہائبرڈ انورٹر سسٹم دو مختلف بیک اپ منظرناموں کی خدمت کرتے ہیں۔ یہ سمجھنا کہ کون سا منظر نامہ لاگو ہوتا ہے، آپ کے وائرنگ کے طریقہ کار، کنٹرول لاجک اور حفاظتی تقاضوں کا تعین کرتا ہے۔.

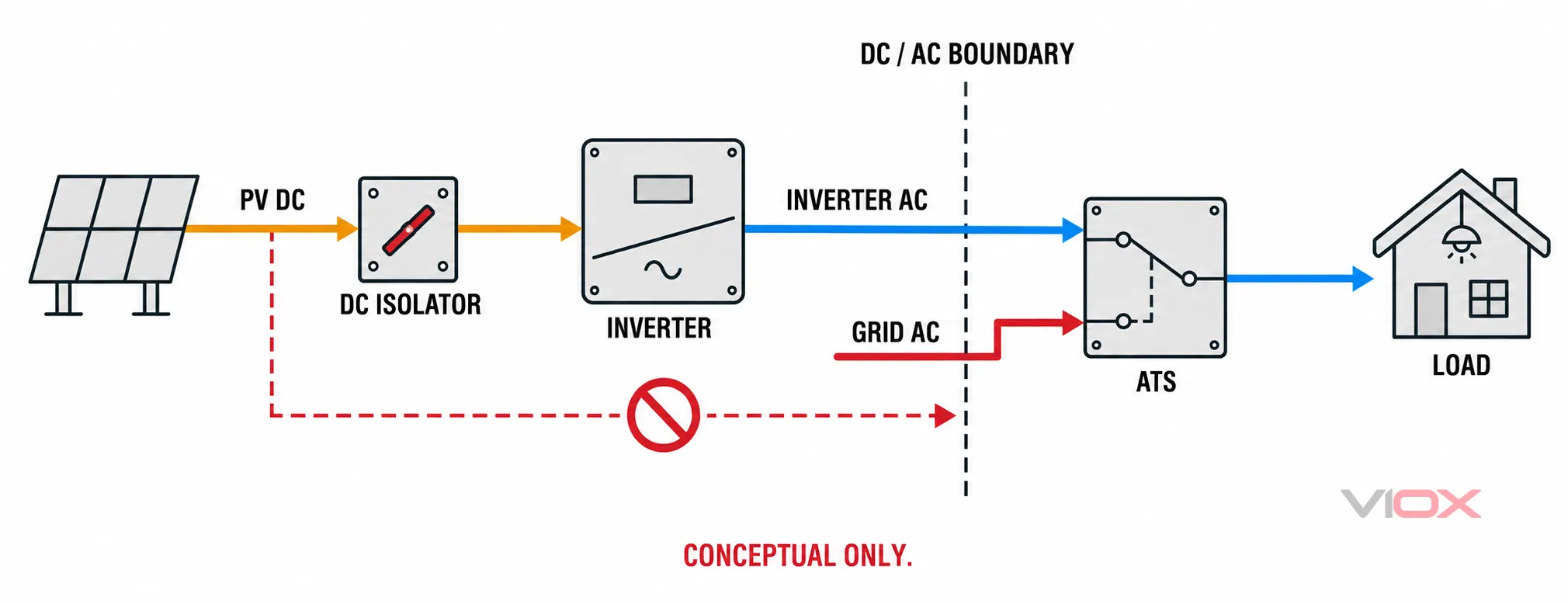

گرڈ سے انورٹر سوئچنگ
جب یوٹیلیٹی پاور فیل ہو جاتی ہے، تو اے ٹی ایس عمارت کو گرڈ سے منقطع کر دیتا ہے اور بیٹری سے چلنے والے انورٹر پاور پر سوئچ کر دیتا ہے۔ یہ منظر نامہ غیر معتبر یوٹیلیٹی سروس والے علاقوں میں یا اہم بوجھ کے لیے عام ہے جو رکاوٹوں کو برداشت نہیں کر سکتے۔ انورٹر بیٹری بینک سے اس وقت تک بجلی فراہم کرتا ہے جب تک کہ گرڈ پاور واپس نہ آجائے۔ اے ٹی ایس گرڈ وولٹیج اور فریکوئنسی کی نگرانی کرتا ہے، اور مستحکم پاور دوبارہ شروع ہونے پر خود بخود دوبارہ جڑ جاتا ہے۔.
اس ترتیب کے لیے اے ٹی ایس کو عمارت کی مکمل لوڈ کی گنجائش کو سنبھالنے کی ضرورت ہے۔ بیٹری رن ٹائم اس بات کا تعین کرتا ہے کہ آپ کی سہولت بندش کے دوران کتنی دیر تک کام کرتی ہے۔ زیادہ تر تجارتی تنصیبات کے لیے، یہ بیٹری کی گنجائش اور لوڈ پروفائل کے لحاظ سے 2-8 گھنٹے تک ہوتی ہے۔.
انورٹر سے جنریٹر سوئچنگ
جب بیٹری اسٹیٹ آف چارج (SOC) ایک مقررہ حد سے نیچے گر جاتا ہے—عام طور پر 20-30%—تو انورٹر اے ٹی ایس کو جنریٹر شروع کرنے کا اشارہ دیتا ہے۔ یہ ثانوی بیک اپ طویل بندش کے دوران یا جب شمسی توانائی کی پیداوار بیٹریوں کو چارج نہیں رکھ سکتی تو مکمل بجلی کے نقصان کو روکتا ہے۔ جنریٹر یا تو براہ راست بوجھ کو طاقت دیتا ہے یا انورٹر کے کنڈیشنڈ پاور فراہم کرتے رہنے کے دوران بیٹریوں کو چارج کرتا ہے۔.
یہ منظر نامہ پیچیدگی کا اضافہ کرتا ہے کیونکہ آپ تین پاور ذرائع کو مربوط کر رہے ہیں: گرڈ، انورٹر اور جنریٹر۔ کنٹرول سیکوئنس کو جنریٹر کے اسٹارٹ اپ ٹائم (عام طور پر 10-30 سیکنڈ)، وارم اپ پیریڈ، اور موٹر کو نقصان یا وولٹیج ٹرانزینٹس کو روکنے کے لیے محفوظ ٹرانسفر ٹائمنگ کا حساب دینا چاہیے۔.
| منظرنامہ | بنیادی ذریعہ | بیک اپ ذریعہ | ٹرگر کی شرط | عام دورانیہ |
|---|---|---|---|---|
| گرڈ سے انورٹر | یوٹیلیٹی گرڈ | بیٹری سے چلنے والا انورٹر | گرڈ وولٹیج 110% برائے نام | 2-8 گھنٹے (بیٹری پر منحصر) |
| انورٹر سے جنریٹر | بیٹری انورٹر | اسٹینڈ بائی جنریٹر | بیٹری SOC <20-30% | جب تک گرڈ بحال نہ ہو جائے یا بیٹریاں ریچارج نہ ہو جائیں |
| گرڈ سے جنریٹر (روایتی) | یوٹیلیٹی گرڈ | صرف جنریٹر | گرڈ کی ناکامی (کوئی بیٹری نہیں) | لامحدود (ایندھن پر منحصر) |
تیسری قطار موازنہ کے لیے بیٹریوں کے بغیر روایتی اے ٹی ایس آپریشن کو دکھاتی ہے۔ نوٹ کریں کہ ہائبرڈ سسٹم بیک اپ کی دو تہیں فراہم کرتے ہیں، جو اس بات کی وضاحت کرتا ہے کہ انورٹر اور اے ٹی ایس کے درمیان مناسب رابطہ کیوں ضروری ہے۔.
2-وائر اسٹارٹ کنٹرول: انٹیلی جنس لیئر جس کی آپ کے سسٹم کو ضرورت ہے
معیاری خودکار ٹرانسفر سوئچز بجلی کے نقصان کا پتہ لگانے کے لیے وولٹیج سینسنگ کا استعمال کرتے ہیں۔ جب ان پٹ وولٹیج 85% برائے نام سے نیچے گر جاتا ہے، تو اے ٹی ایس متبادل ذریعہ پر سوئچ کر جاتا ہے۔ یہ سادہ گرڈ سے جنریٹر سیٹ اپ کے لیے ٹھیک کام کرتا ہے۔ لیکن ہائبرڈ انورٹر سسٹم کو زیادہ ہوشیار کنٹرول لاجک کی ضرورت ہوتی ہے۔.
یہاں کیوں ہے: آپ کا انورٹر ہمیشہ مستحکم 120/240V AC آؤٹ پٹ کرتا ہے، چاہے بیٹریاں 90% SOC پر ہوں یا 10% SOC پر۔ وولٹیج والا اے ٹی ایس یہ پتہ نہیں لگا سکتا کہ آپ کی بیٹریاں ختم ہو رہی ہیں۔ یہ خوشی سے انورٹر پاور کو آپ کے بوجھ تک پہنچاتا رہے گا جب تک کہ بیٹریاں اپنے کم وولٹیج کٹ آف تک نہ پہنچ جائیں اور سسٹم مکمل طور پر بند نہ ہو جائے۔ کوئی جنریٹر اسٹارٹ نہیں، کوئی ثانوی بیک اپ نہیں—صرف ایک مردہ سسٹم۔.
ڈرائی کانٹیکٹ جنریٹر کنٹرول کیسے کام کرتا ہے
پیشہ ورانہ ہائبرڈ انورٹرز میں “Gen Start” ٹرمینلز شامل ہوتے ہیں—ایک ڈرائی کانٹیکٹ ریلے جو اس وقت بند ہو جاتا ہے جب بیٹری SOC آپ کی پروگرام شدہ حد تک پہنچ جاتی ہے۔ یہ وولٹیج سے پاک کانٹیکٹ کلوزر ہے، جو ایک سوئچ کی طرح ہے۔ جب کانٹیکٹ بند ہو جاتا ہے، تو یہ آپ کے جنریٹر کے خودکار اسٹارٹ کنٹرولر کو اسٹارٹ اپ سیکوئنس شروع کرنے کا اشارہ دیتا ہے۔.
اصطلاح “ڈرائی کانٹیکٹ” کا مطلب ہے کہ ریلے خود کوئی طاقت فراہم نہیں کرتا ہے۔ یہ صرف سرکٹ کو بناتا یا توڑتا ہے۔ آپ کے جنریٹر کا اسٹارٹ کنٹرولر اپنے اسٹارٹنگ سسٹم کو متحرک کرنے کے لیے درکار 12V یا 24V DC فراہم کرتا ہے۔ یہ تنہائی انورٹر کے کنٹرول بورڈ کو وولٹیج اسپائکس سے بچاتی ہے اور اسے کسی بھی جنریٹر برانڈ کے ساتھ انٹرفیس کرنے کی اجازت دیتی ہے۔. ڈرائی بمقابلہ ویٹ کانٹیکٹ کی بنیادی باتوں کے بارے میں مزید جانیں.
خودکار کنٹرول سیکوئنس
- بیٹری کی نگرانی: انورٹر مسلسل بیٹری وولٹیج کو ٹریک کرتا ہے اور SOC کا حساب لگاتا ہے
- حد کا پتہ لگانا: جب SOC 25% (صارف کے قابل پروگرام) تک گر جاتا ہے، تو انورٹر Gen Start ریلے کو چالو کرتا ہے
- جنریٹر سگنل: ڈرائی کانٹیکٹ کلوزر جنریٹر کنٹرولر کو اسٹارٹ سگنل بھیجتا ہے
- وارم اپ پیریڈ: جنریٹر لوڈ قبول کرنے سے پہلے 30-60 سیکنڈ (پروگرام کے قابل تاخیر) تک چلتا ہے
- اے ٹی ایس ٹرانسفر: ایک بار جب جنریٹر وولٹیج مستحکم ہو جاتا ہے، تو اے ٹی ایس انورٹر سے جنریٹر پر سوئچ کر جاتا ہے
- چارجنگ موڈ: جنریٹر بوجھ کو طاقت دیتا ہے اور انورٹر کے AC ان پٹ کے ذریعے بیٹریوں کو چارج کرتا ہے
- واپسی ٹرانسفر: جب بیٹریاں 80-90% SOC تک پہنچ جاتی ہیں، تو انورٹر Gen Start کانٹیکٹ کھولتا ہے، جنریٹر رک جاتا ہے، اے ٹی ایس انورٹر پر واپس منتقل ہو جاتا ہے
یہ سیکوئنس حساس آلات میں بجلی کی رکاوٹوں کے بغیر ہموار منتقلی کو یقینی بناتا ہے۔ کلیدی مناسب وقت کی تاخیر کی ترتیبات ہیں—بہت جلدی منتقل کریں اور جنریٹر مستحکم نہیں ہوا ہے؛ بہت دیر تک انتظار کریں اور آپ زیادہ ڈسچارج سے بیٹری کو نقصان پہنچانے کا خطرہ مول لیتے ہیں۔.
| پیرامیٹر | ڈرائی کانٹیکٹ (معیاری) | ویٹ کانٹیکٹ (تجویز کردہ نہیں) |
|---|---|---|
| وولٹیج فراہم کی گئی | 0V (غیر فعال سوئچ) | 12-24V DC (فعال سگنل) |
| موجودہ درجہ بندی | 1-5A @ 30V DC عام | ذریعہ کے لحاظ سے مختلف ہوتا ہے |
| علیحدگی | برقی طور پر الگ تھلگ | مشترکہ گراؤنڈ کا اشتراک کرتا ہے |
| جنریٹر مطابقت | یونیورسل (کوئی بھی 2-وائر اسٹارٹ) | مماثل وولٹیج تک محدود |
| شور سے تحفظ | بہترین | گراؤنڈ لوپس کا شکار |
| تنصیب کی پیچیدگی | سادہ 2-وائر کنکشن | وولٹیج میچنگ کی ضرورت ہے |
| ناکامی کا طریقہ کار | اوپن سرکٹ (محفوظ) | شارٹ سرکٹ (کنٹرولر کو نقصان پہنچا سکتا ہے) |
ڈرائی کانٹیکٹ اپروچ پیشہ ورانہ تنصیبات میں غالب ہے کیونکہ یہ وولٹیج مطابقت کے مسائل کو ختم کرتا ہے اور برقی تنہائی کے ذریعے موروثی حفاظت فراہم کرتا ہے۔.
ڈرائی کانٹیکٹ سرکٹ کی وائرنگ
اپنے انورٹر کے Gen Start ٹرمینلز سے اپنے جنریٹر کے ریموٹ سٹارٹ ان پٹ تک دو تاریں چلائیں۔ زیادہ تر جنریٹر ان ٹرمینلز کو “2-Wire Start” یا “Remote Start” کا لیبل لگاتے ہیں۔ پولرٹی عام طور پر ڈرائی کانٹیکٹس کے لیے کوئی معنی نہیں رکھتی، لیکن اپنے جنریٹر کی دستی میں تصدیق کریں۔.
اس سرکٹ کے ساتھ سیریز میں ایک دستی بائی پاس سوئچ انسٹال کریں۔ دیکھ بھال یا جانچ کے دوران، آپ انورٹر کو دوبارہ پروگرام کیے بغیر خودکار آغاز کو غیر فعال کر سکتے ہیں۔ اگر آپ “Manual/Off/Auto” کنفیگریشن چاہتے ہیں تو DPDT سوئچ استعمال کریں۔.
اگر آپ کے جنریٹر کو ایک مخصوص کرینکنگ سیکوئنس کی ضرورت ہے جو انورٹر فراہم نہیں کر سکتا تو ایک ٹائم ڈیلے ریلے شامل کریں۔ کچھ پرانے جنریٹرز کو کرینکس کے درمیان وقفوں کے ساتھ متعدد سٹارٹ کوششوں کی ضرورت ہوتی ہے۔ ڈیلے ریلے اس ٹائمنگ کو خود بخود ہینڈل کرتا ہے۔.
نیوٹرل-گراؤنڈ بانڈ ٹریپ: 4-پول سوئچنگ کیوں غیر گفت و شنید ہے
یہ واحد مسئلہ ہائبرڈ انورٹر کی تنصیبات کے کسی بھی دوسرے پہلو سے زیادہ سروس کال بیکس کا سبب بنتا ہے۔ غلط نیوٹرل-گراؤنڈ بانڈنگ گراؤنڈ لوپس بناتی ہے جو RCDs کو ٹرپ کرتی ہے، آلات کو نقصان پہنچاتی ہے، اور برقی کوڈز کی خلاف ورزی کرتی ہے۔ اسے سمجھنے کے لیے یہ جاننا ضروری ہے کہ مختلف سسٹم کنفیگریشنز میں گراؤنڈنگ کیسے کام کرتی ہے۔.
آن گرڈ سسٹمز: سنگل پوائنٹ گراؤنڈنگ
جب آپ کی عمارت یوٹیلیٹی پاور پر چلتی ہے، تو NEC آرٹیکل 250.24(A)(5) کو بالکل ایک نیوٹرل-گراؤنڈ بانڈ کی ضرورت ہوتی ہے—جو سروس اینٹرنس (مین پینل) پر واقع ہے۔ یہ بانڈ گراؤنڈ فالٹ کا پتہ لگانے کے لیے حوالہ نقطہ فراہم کرتا ہے۔ آپ کے بریکرز، RCDs، اور گراؤنڈ فالٹ پروٹیکشن اس ایک کنکشن پوائنٹ پر انحصار کرتے ہیں۔.
نیوٹرل کنڈکٹر غیر متوازن کرنٹ کو یوٹیلیٹی ٹرانسفارمر تک واپس لے جاتا ہے۔ آلات گراؤنڈنگ کنڈکٹر (سبز یا ننگی تانبا) فالٹ کرنٹ پاتھ فراہم کرتا ہے لیکن عام طور پر کوئی کرنٹ نہیں لے جاتا ہے۔ ان دو کنڈکٹرز کو اس ایک بانڈنگ پوائنٹ کے علاوہ ہر جگہ الگ رہنا چاہیے۔.
آف گرڈ سسٹمز: علیحدہ طور پر اخذ کردہ ماخذ کا مسئلہ
جب آپ کا سسٹم انورٹر یا جنریٹر پاور پر سوئچ کرتا ہے، تو آپ نے ایک علیحدہ طور پر اخذ کردہ سسٹم (NEC آرٹیکل 250.20(D)) بنایا ہے۔ یوٹیلیٹی مکمل طور پر منقطع ہے۔ اب آپ کا انورٹر یا جنریٹر پاور سورس بن جاتا ہے، اور اسے گراؤنڈ ریفرنس قائم کرنے کے لیے اپنے نیوٹرل-گراؤنڈ بانڈ کی ضرورت ہے۔.
یہاں جال ہے: اگر آپ ایک معیاری 3-پول ATS استعمال کرتے ہیں جو نیوٹرل کو سوئچ نہیں کرتا ہے، تو یوٹیلیٹی بانڈ اور انورٹر بانڈ دونوں بیک وقت جڑے رہتے ہیں۔ آپ نے ایک گراؤنڈ لوپ بنایا ہے—نیوٹرل اور گراؤنڈ کنڈکٹرز کے ذریعے ایک بند سرکٹ۔ یہ لوپ گردش کرنے والے کرنٹس کو لے جاتا ہے جو اس کا سبب بنتے ہیں:
- RCD/GFCI کی پریشان کن ٹرپنگ: RCD فیز اور نیوٹرل کے درمیان کرنٹ عدم توازن کا پتہ لگاتا ہے
- آلات کے انکلوژرز پر وولٹیج: جھٹکے کے خطرات پیدا کرنا
- EMI اور شور: حساس الیکٹرانکس کو متاثر کرنا
- کوڈ کی خلاف ورزیاں: متعدد نیوٹرل بانڈز NEC 250.24(A)(5) کی خلاف ورزی کرتے ہیں
3-پول ATS خطرناک حالات کیوں پیدا کرتا ہے
ایک 3-پول خودکار ٹرانسفر سوئچ تین فیز کنڈکٹرز (تین فیز سسٹمز میں L1, L2, L3، یا سپلٹ فیز سسٹمز میں L1, L2) کو توڑتا ہے لیکن نیوٹرل کو مضبوطی سے جوڑتا ہے۔ یہ ڈیزائن فرض کرتا ہے کہ دونوں پاور سورسز ایک مشترکہ گراؤنڈ ریفرنس کا اشتراک کرتے ہیں—دو یوٹیلیٹی سروسز کے لیے درست ہے، لیکن گرڈ بمقابلہ انورٹر یا گرڈ بمقابلہ جنریٹر کے منظرناموں کے لیے غلط ہے۔.
جب 3-پول ATS نیوٹرل کو جوڑ کر گرڈ سے انورٹر میں منتقل ہوتا ہے، تو اب آپ کے پاس یوٹیلیٹی کا نیوٹرل بانڈ (مین پینل پر) اور انورٹر کا نیوٹرل بانڈ (زیادہ تر انورٹرز کے اندرونی) نیوٹرل کنڈکٹر کے ذریعے جڑے ہوئے ہیں۔ کرنٹ اس گراؤنڈ لوپ پاتھ سے گزرتا ہے بجائے اس کے کہ مطلوبہ نیوٹرل پاتھ سے واپس آئے۔.
یہ نیوٹرل اور گراؤنڈ کے درمیان فینٹم وولٹیجز پیدا کرتا ہے، عام طور پر عام حالات میں 1-5V لیکن فالٹس کے دوران ممکنہ طور پر بہت زیادہ۔ RCDs ٹرپ کرتے ہیں کیونکہ وہ اس کرنٹ عدم توازن کو محسوس کرتے ہیں۔ حفاظتی آلہ درست طریقے سے کام کر رہا ہے—یہ اس چیز کا پتہ لگاتا ہے جو گراؤنڈ فالٹ معلوم ہوتا ہے، حالانکہ کوئی حقیقی فالٹ موجود نہیں ہے۔.
ہائبرڈ سسٹمز کے لیے 4-پول ATS کیوں لازمی ہے
ایک 4-پول ٹرانسفر سوئچ میں ایک چوتھا سوئچنگ پول شامل ہوتا ہے جو فیز کنڈکٹرز کے ساتھ نیوٹرل کنکشن کو توڑتا ہے۔ یہ دو پاور سورسز کے نیوٹرلز کے درمیان مثبت تنہائی فراہم کرتا ہے۔ جب ATS منتقل ہوتا ہے، تو یہ دوسرے سورس کو جوڑنے سے پہلے ایک سورس (بشمول نیوٹرل) کو مکمل طور پر منقطع کر دیتا ہے۔.
نیوٹرل سوئچنگ کو نیوٹرل پول کے لیے “میک-بیفور-بریک” سیکوئنس میں کام کرنا چاہیے جبکہ فیز پولز “بریک-بیفور-میک” آپریشن استعمال کرتے ہیں۔ یہ یقینی بناتا ہے کہ بوجھ میں ہمیشہ مختصر منتقلی کے دوران نیوٹرل ریفرنس موجود ہو، حساس آلات پر وولٹیج ٹرانزینٹس کو روکتا ہے۔.
[VIOX 4-پول ATS پروڈکٹ کی سفارش]: VIOX خاص طور پر ہائبرڈ انورٹر ایپلی کیشنز کے لیے ڈیزائن کردہ 4-پول خودکار ٹرانسفر سوئچ تیار کرتا ہے۔ ہمارے سوئچز میں اوورلیپنگ نیوٹرل کانٹیکٹس ہیں جو منتقلی کے دوران نیوٹرل تسلسل کو برقرار رکھتے ہیں جبکہ اب بھی ذرائع کے درمیان مکمل تنہائی فراہم کرتے ہیں۔. تصریحات اور سائزنگ گائیڈ دیکھیں.
| فیچر | 3-پول اے ٹی ایس | 4-پول ATS (VIOX تجویز کردہ) |
|---|---|---|
| نیوٹرل سوئچنگ | ٹھوس نیوٹرل (ہمیشہ جڑا ہوا) | سوئچڈ نیوٹرل (بریک-بیفور-میک) |
| گراؤنڈ لوپ کا خطرہ | اعلی – متعدد N-G بانڈز فعال | ختم کر دیا گیا۔ – صرف ایک N-G بانڈ فعال |
| آر سی ڈی کمپیٹیبلٹی | ناقص – بار بار پریشان کن ٹرپس | بہترین – کوئی غلط ٹرپس نہیں |
| کوڈ کی تعمیل | SDS کے لیے NEC 250.24(A)(5) کی خلاف ورزی کرتا ہے | NEC 250.20(D) کے مطابق |
| ہائبرڈ انورٹر کا استعمال | موزوں نہیں | حساس آلات پر تجویز کردہ |
| لاگت | $200-600 (50-200A) | $350-900 (50-200A) |
| بہترین اطلاق | صرف گرڈ ٹو گرڈ ٹرانسفر | گرڈ ٹو انورٹر، گرڈ ٹو جنریٹر |
$150-300 کی لاگت کا فرق سروس کال کے اخراجات اور ذمہ داری کے مقابلے میں نہ ہونے کے برابر ہے جب غلط وائرنگ آلات کو نقصان پہنچاتی ہے یا حفاظتی خطرات کا باعث بنتی ہے۔.
مناسب نیوٹرل بانڈنگ کا نفاذ
آن گرڈ آپریشن:
- مین پینل: نیوٹرل گراؤنڈ سے منسلک (سروس اینٹرنس بانڈ)
- انورٹر: N-G بانڈ غیر فعال یا منقطع (جب پاس تھرو موڈ میں ہو)
- جنریٹر: N-G بانڈ غیر فعال یا ہٹا دیا گیا
آف گرڈ آپریشن (انورٹر):
- مین پینل: نیوٹرل-گراؤنڈ بانڈ ہٹا دیا گیا
- انورٹر: N-G بانڈ فعال (انورٹر سورس بن جاتا ہے)
- جنریٹر: N-G بانڈ غیر فعال
آف گرڈ آپریشن (جنریٹر):
- مین پینل: نیوٹرل-گراؤنڈ بانڈ ہٹا دیا گیا
- انورٹر: این-جی بانڈ غیر فعال (جب بائی پاس کیا جائے)
- جنریٹر: این-جی بانڈ فعال (جنریٹر ذریعہ بن جاتا ہے)
بہت سے معیاری ہائبرڈ انورٹرز میں ایک خودکار این-جی ریلے شامل ہوتا ہے جو انورٹنگ کے دوران نیوٹرل کو گراؤنڈ سے جوڑتا ہے اور اے سی ان پٹ موجود ہونے پر بانڈ کو ہٹا دیتا ہے۔ اپنے انورٹر کی خصوصیات میں اس خصوصیت کی تصدیق کریں۔ اگر آپ کے انورٹر میں یہ خصوصیت نہیں ہے، تو آپ کو نیوٹرل کو سوئچ کرنے کے لیے 4-پول اے ٹی ایس استعمال کرنا چاہیے، جو مؤثر طریقے سے گراؤنڈ ریفرنس پوائنٹس کو الگ کرتا ہے۔.
گراؤنڈ فالٹ پروٹیکشن سسٹم کے بارے میں اضافی معلومات کے لیے، ہماری گائیڈ دیکھیں گراؤنڈ فالٹ پروٹیکشن کو سمجھنا اور گراؤنڈنگ بمقابلہ جی ایف سی آئی بمقابلہ سرج پروٹیکشن.
وائرنگ عمل درآمد: مرحلہ وار کنکشن کی ترتیب
مناسب تنصیب کی ترتیب وائرنگ کے عمل کے دوران خطرناک حالات کو روکتی ہے اور سسٹم کو چالو کرتے وقت پہلی بار کامیابی کو یقینی بناتی ہے۔ یہ طریقہ کار 120/240V سپلٹ فیز سسٹم کو 4-پول اے ٹی ایس کے ساتھ فرض کرتا ہے۔ اضافی فیز کنڈکٹرز شامل کرکے تھری فیز سسٹم کے لیے ایڈجسٹ کریں۔.
پری انسٹالیشن ویریفیکیشن
تصدیق کریں کہ آپ کی اے ٹی ایس کی درجہ بندی آپ کے زیادہ سے زیادہ مسلسل بوجھ سے کم از کم 25% زیادہ ہے۔ 100A کے مسلسل بوجھ کے لیے کم از کم 125A اے ٹی ایس کی ضرورت ہے۔ اپنے انورٹر کی پاس تھرو ریٹنگ چیک کریں—یہ بھی بوجھ سے زیادہ ہونی چاہیے۔ کم سائز کے ٹرانسفر سوئچ وولٹیج ڈراپ اور زیادہ گرمی پیدا کرتے ہیں۔.
تصدیق کریں کہ آپ کے انورٹر میں مناسب نیوٹرل-گراؤنڈ بانڈنگ کنٹرول شامل ہے۔ 3kW سے اوپر کے زیادہ تر جدید ہائبرڈ انورٹرز میں خودکار این-جی ریلے شامل ہوتے ہیں۔ کم لاگت یا پرانے یونٹس میں یہ خصوصیت نہیں ہوسکتی ہے، جس کے لیے آپ کو 4-پول اے ٹی ایس کے ذریعے بیرونی طور پر بانڈنگ کا انتظام کرنے کی ضرورت ہوتی ہے۔.
کنڈکٹر درجہ حرارت کی درجہ بندی، محیطی درجہ حرارت، اور کنڈیوٹ فل کی بنیاد پر NEC ٹیبل 310.16 سے مناسب وائر سائزنگ حاصل کریں۔ اہم بیک اپ سسٹم کے لیے “اصول انگوٹھا” سائزنگ پر انحصار نہ کریں۔.
کنکشن کی ترتیب
مرحلہ 1: گراؤنڈنگ الیکٹروڈ سسٹم انسٹال کریں
کم از کم 6 فٹ کے فاصلے پر دو 8 فٹ گراؤنڈ راڈ لگائیں۔ کم از کم 6 AWG ننگی تانبے سے جوڑیں۔ یہ آپ کے سسٹم گراؤنڈ ریفرنس کے طور پر کام کرتا ہے۔ کسی بھی دوسری وائرنگ سے پہلے انسٹال کریں۔ گراؤنڈ ریزسٹنس ٹیسٹ کریں—یہ <25 اوہم ہونا چاہیے، ترجیحاً <10 اوہم۔ اگر مزاحمت 25 اوہم سے زیادہ ہو تو اضافی گراؤنڈ راڈ شامل کریں۔.
مرحلہ 2: اے ٹی ایس انکلوژر کو ماؤنٹ اور گراؤنڈ کریں
VIOX 4-پول اے ٹی ایس کو دیکھ بھال کے لیے قابل رسائی جگہ پر انسٹال کریں۔ انکلوژر کو 6 AWG یا اس سے بڑے تار سے اپنے گراؤنڈ الیکٹروڈ سسٹم سے جوڑیں۔ اے ٹی ایس انکلوژر میں مستقل، کم رکاوٹ والا گراؤنڈ کنکشن ہونا چاہیے۔.
مرحلہ 3: گرڈ ان پٹ وائر کریں (اے ٹی ایس ان پٹ 1)
یوٹیلیٹی پاور کو اے ٹی ایس ان پٹ 1 ٹرمینلز سے جوڑیں:
- L1 (سیاہ) کو ان پٹ 1 L1 ٹرمینل سے
- L2 (سرخ) کو ان پٹ 1 L2 ٹرمینل سے
- N (سفید) کو ان پٹ 1 نیوٹرل ٹرمینل سے
- G (سبز/ننگا) کو گراؤنڈ بار سے
NEC 408.36 کے مطابق یوٹیلیٹی سائیڈ پر مناسب درجہ بندی والا اوور کرنٹ پروٹیکشن (بریکر) انسٹال کریں۔ بریکر کی درجہ بندی اے ٹی ایس کی درجہ بندی سے زیادہ نہیں ہونی چاہیے۔ یہ آپ کو دیکھ بھال کے لیے اے ٹی ایس کو ڈی-انرجائز کرنے کی اجازت دیتا ہے۔.
مرحلہ 4: انورٹر آؤٹ پٹ وائر کریں (اے ٹی ایس ان پٹ 2)
اپنے ہائبرڈ انورٹر کے اے سی آؤٹ پٹ کو اے ٹی ایس ان پٹ 2 ٹرمینلز سے جوڑیں:
- انورٹر سے L1 (سیاہ) کو ان پٹ 2 L1 ٹرمینل سے
- انورٹر سے L2 (سرخ) کو ان پٹ 2 L2 ٹرمینل سے
- انورٹر سے N (سفید) کو ان پٹ 2 نیوٹرل ٹرمینل سے
- انورٹر سے G (سبز/ننگا) کو گراؤنڈ بار سے
انورٹر اور اے ٹی ایس ان پٹ 2 کے درمیان بریکر انسٹال نہ کریں۔ انورٹر کا اندرونی بریکر یا ریلے اوور کرنٹ پروٹیکشن فراہم کرتا ہے۔ دوسرا بریکر شامل کرنے سے کوآرڈینیشن کے مسائل پیدا ہوتے ہیں۔.
مرحلہ 5: لوڈ کنکشن وائر کریں (اے ٹی ایس آؤٹ پٹ)
اپنے اہم لوڈ پینل کو اے ٹی ایس آؤٹ پٹ ٹرمینلز سے جوڑیں:
- آؤٹ پٹ L1 ٹرمینل کو لوڈ پینل L1 بس سے
- آؤٹ پٹ L2 ٹرمینل کو لوڈ پینل L2 بس سے
- آؤٹ پٹ نیوٹرل ٹرمینل کو لوڈ پینل نیوٹرل بار سے
- گراؤنڈ بار کو لوڈ پینل گراؤنڈ بار سے
اگر موجود ہو تو لوڈ پینل سے نیوٹرل-گراؤنڈ بانڈنگ سکرو کو ہٹا دیں۔ پینل اب ایک سب پینل ہے، اور صرف مین پینل (جب آن گرڈ ہو) یا انورٹر/جنریٹر (جب آف گرڈ ہو) میں این-جی بانڈ ہونا چاہیے۔.
مرحلہ 6: جنریٹر اسٹارٹ کنٹرول کو جوڑیں
انورٹر کے جن اسٹارٹ ٹرمینلز سے جنریٹر ریموٹ اسٹارٹ ان پٹ تک 18 AWG دو کنڈکٹر کیبل چلائیں۔ دونوں سروں پر “جنریٹر آٹو-اسٹارٹ کنٹرول” کا لیبل لگائیں۔ اگر مطلوب ہو تو ایک دستی بائی پاس سوئچ انسٹال کریں۔ سادہ آن/آف کنٹرول کے لیے بائی پاس سوئچ کو ایک کنڈکٹر کے ساتھ سیریز میں وائر کریں۔.
اگر آپ کے جنریٹر کو کسی خاص کرینکنگ ترتیب کی ضرورت ہے جو انورٹر فراہم نہیں کر سکتا ہے تو ایک ٹائم ڈیلے ریلے شامل کریں۔ الیکٹرک اسٹارٹ والے زیادہ تر جدید انورٹر-جنریٹرز اضافی کنٹرول کے بغیر سادہ ڈرائی کنٹیکٹ ان پٹس کو قبول کرتے ہیں۔.
مرحلہ 7: کنٹرول پاور انسٹال کریں
زیادہ تر اے ٹی ایس یونٹس کو 120V اے سی کنٹرول پاور کی ضرورت ہوتی ہے۔ ایک محفوظ ذریعہ سے جوڑیں—عام طور پر اے ٹی ایس کا لوڈ سائیڈ تاکہ ذریعہ سے قطع نظر کنٹرول پاور فعال رہے۔ کچھ انسٹالرز اے ٹی ایس ان پٹ 1 (گرڈ) سے کنکشن کو ترجیح دیتے ہیں تاکہ کنٹرولر ٹرانسفر سے پہلے ذریعہ کی دستیابی کی نگرانی کر سکے۔.
| لوڈ کرنٹ (مسلسل) | کم از کم اے ٹی ایس ریٹنگ | تجویز کردہ وائر سائز (Cu، 75°C) | او سی پی ڈی ریٹنگ | Typical Application |
|---|---|---|---|---|
| 40A | 50A | 8 AWG | 50A | چھوٹا کیبن، آر وی، ضروری سرکٹس |
| 80A | 100A | 12 AWG | 100A | رہائش گاہ، اہم اہم بوجھ |
| 120A | 150A | 1/0 AWG | 150A | بڑی رہائش گاہ، ہلکی تجارتی |
| 160A | 200A | 4/0 AWG | 200A | تجارتی سہولت، پوری عمارت |
وائر سائز 75°C ریٹیڈ کنڈکٹرز کو کنڈیوٹ میں 3 سے زیادہ کرنٹ لے جانے والے کنڈکٹرز کے ساتھ فرض کرتے ہیں۔ لمبے رنز (>100 فٹ) یا زیادہ محیطی درجہ حرارت (>30°C/86°F) کے لیے ایک سائز بڑھائیں۔.
ٹیسٹنگ اور کمیشننگ
وولٹیج کی تصدیق: انرجائز کرنے سے پہلے ہر اے ٹی ایس ٹرمینل پر وولٹیج کی پیمائش اور ریکارڈ کریں۔ گرڈ ان پٹ کو شمالی امریکہ کے 240V سسٹم کے لیے 118-122V L1-N اور L2-N، 236-244V L1-L2 دکھانا چاہیے۔.
ٹرانسفر ٹیسٹنگ: یوٹیلیٹی بریکر کھول کر گرڈ نقصان کی تقلید کریں۔ اے ٹی ایس کو پروگرام شدہ تاخیر کے اندر انورٹر میں منتقل ہونا چاہیے (عام طور پر 1-5 سیکنڈ)۔ تصدیق کریں کہ تمام بوجھ کو بجلی مل رہی ہے۔ گرڈ پاور کو بحال کریں—اے ٹی ایس کو پروگرام شدہ تاخیر کے بعد دوبارہ منتقل ہونا چاہیے (عارضی بندش کو دور کرنے کے لیے عام طور پر 5-30 منٹ)۔.
جنریٹر آٹو-اسٹارٹ ٹیسٹ: بیٹری SOC کو دستی طور پر کم کریں یا جن اسٹارٹ ریلے کو متحرک کرنے کے لیے انورٹر کے ٹیسٹ فنکشن کا استعمال کریں۔ جنریٹر کو کرینک اور اسٹارٹ ہونا چاہیے۔ وارم اپ کے بعد، اے ٹی ایس کو جنریٹر میں منتقل ہونا چاہیے۔ تصدیق کریں کہ بوجھ کو مستحکم بجلی مل رہی ہے۔.
نیوٹرل-گراؤنڈ تصدیق: انورٹر پاور پر سسٹم کے ساتھ، لوڈ پینل پر نیوٹرل اور گراؤنڈ کے درمیان وولٹیج کی پیمائش کریں۔ <2V ہونا چاہیے۔ زیادہ ریڈنگ نیوٹرل بانڈنگ کے مسائل کی نشاندہی کرتی ہے۔ اپنے این-جی بانڈز کو دوبارہ چیک کریں—یقینی بنائیں کہ صرف ایک فعال ہے۔.
آر سی ڈی فنکشن ٹیسٹ: لوڈ پینل میں موجود تمام آر سی ڈیز پر ٹیسٹ بٹن دبائیں۔ انہیں فوری طور پر ٹرپ ہونا چاہیے۔ ری سیٹ کریں اور معمول کے مطابق آپریشن کی تصدیق کریں۔ اگر آر سی ڈیز معمول کے آپریشن کے دوران ناخوشگوار ٹرپ کرتے ہیں، تو آپ کو متعدد این-جی بانڈز سے گراؤنڈ لوپ ہونے کا امکان ہے۔.
مناسب اے ٹی ایس کے انتخاب کے بارے میں مزید رہنمائی کے لیے، ہماری جائزہ لیں خودکار ٹرانسفر سوئچ کے انتخاب کے لیے 3 قدمی گائیڈ اور اس کے درمیان موازنہ خودکار ٹرانسفر سوئچز بمقابلہ انٹرلاک کٹس.
عام غلطیاں اور ان سے کیسے بچیں
غلطی 1: 4-پول کے بجائے 3-پول اے ٹی ایس کا استعمال
مسئلہ: نیوٹرل گرڈ اور انورٹر دونوں سے منسلک رہتا ہے، جس سے گراؤنڈ لوپ اور آر سی ڈی ٹرپنگ پیدا ہوتی ہے۔.
176: ٹھیک کریں: شروع سے ہی 4-پول خودکار ٹرانسفر سوئچ کی وضاحت کریں۔ اگر آپ نے پہلے ہی 3-پول یونٹ خریدا ہے، تو اسے ریٹروفٹ نہیں کیا جا سکتا—آپ کو اسے تبدیل کرنا ہوگا۔ بیرونی بانڈنگ سوئچز یا ریلے کے ساتھ “اسے کام کرنے” کی کوشش نہ کریں۔ اجزاء کی بچت کے مقابلے میں حفاظت اور کوڈ کی تعمیل کے مسائل زیادہ اہم ہیں۔.
غلطی 2: جنریٹر کے اسٹارٹ ٹائم میں تاخیر کو بھول جانا
مسئلہ: اے ٹی ایس جنریٹر کے مستحکم وولٹیج/فریکوئنسی تک پہنچنے سے پہلے ہی اسے منتقل کرنے کی کوشش کرتا ہے، جس سے وولٹیج سیگ، موٹر کو نقصان، یا ناکام منتقلی ہوتی ہے۔.
176: ٹھیک کریں: انورٹر کے جن اسٹارٹ سگنل کو 25-30% ایس او سی پر بند ہونے کے لیے پروگرام کریں (یا مطلوبہ حد)۔ جنریٹر وولٹیج کا پتہ لگانے کے بعد اے ٹی ایس کو 45-60 سیکنڈ تک منتقلی میں تاخیر کرنے کے لیے پروگرام کریں۔ زیادہ تر جنریٹرز کو شروع ہونے کے بعد مستحکم ہونے میں 30-45 سیکنڈ درکار ہوتے ہیں۔ اضافی اے ٹی ایس تاخیر صاف منتقلی کو یقینی بناتی ہے۔.
ایک “آف تاخیر” بھی پروگرام کریں تاکہ بیٹریاں ریچارج ہونے کے بعد بھی جنریٹر چلتا رہے۔ مکمل چارج کے فوراً بعد بند کرنے سے انجن کو تھرمل شاک لگتا ہے۔ 5-10 منٹ کا کول ڈاؤن پیریڈ جنریٹر کی زندگی کو بڑھاتا ہے۔.
غلطی 3: گراؤنڈنگ الیکٹروڈ کنکشن کا غلط طریقہ
مسئلہ: گراؤنڈ راڈز بہت قریب ہیں (<6 فٹ)، ناکافی تار کا سائز (10 AWG کے بجائے کم از کم 6 AWG)، یا ناقص کنکشن وقت کے ساتھ ساتھ خراب ہو جاتے ہیں۔.
176: ٹھیک کریں: این ای سی آرٹیکل 250.53 پر بالکل عمل کریں۔ کم از کم دو راڈز، 6 فٹ کے فاصلے پر، پوری گہرائی (8 فٹ) تک چلائے جائیں۔ ہارڈ ویئر اسٹور ہوز کلیمپس نہیں، لسٹڈ گراؤنڈنگ کلیمپس استعمال کریں۔ تمام کنکشنوں پر اینٹی آکسیڈنٹ کمپاؤنڈ لگائیں۔ تنصیب کے بعد اور اس کے بعد سالانہ گراؤنڈ ریزسٹنس کی جانچ کریں۔.
اگر آپ چٹانی مٹی میں ہیں جہاں راڈز چلانا مشکل ہے، تو متبادل گراؤنڈنگ کے طریقے استعمال کریں جیسے گراؤنڈ پلیٹس یا کیمیکل گراؤنڈ راڈز۔ تصاویر اور ریزسٹنس پیمائش کے ساتھ ایز-بلٹ گراؤنڈنگ سسٹم کو دستاویز کریں۔.
غلطی 4: ایل 1 اور ایل 2 کے درمیان لوڈ عدم توازن
مسئلہ: تمام 120V لوڈز ایل 1 سے منسلک ہیں، جس سے ایل 2 ہلکا لوڈ رہتا ہے۔ یہ نیوٹرل کرنٹ کے مسائل پیدا کرتا ہے اور اے ٹی ایس وولٹیج سینسنگ کو الجھا سکتا ہے۔.
176: ٹھیک کریں: اپنے لوڈز کو ایل 1 اور ایل 2 کے درمیان ایک دوسرے کے 20% کے اندر متوازن کریں۔ مثال کے طور پر، اگر ایل 1 60A لے جاتا ہے، تو ایل 2 کو 48-72A لے جانا چاہیے۔ عام آپریشن کے تحت ہر ٹانگ پر اصل کرنٹ کی پیمائش کرنے کے لیے ایک کلیمپ میٹر استعمال کریں۔ توازن حاصل کرنے کے لیے ٹانگوں کے درمیان سرکٹس کو منتقل کریں۔.
بہت سے ہائبرڈ انورٹرز فی ٹانگ کرنٹ کی پیمائش کرتے ہیں اور اگر عدم توازن ان کی پروگرام شدہ حد سے تجاوز کر جائے تو الارم بجاتے ہیں (عام طور پر 30-40% فرق)۔ مناسب لوڈ بیلنسنگ ان ناخوشگوار الارمز کو روکتا ہے اور اجزاء کی زندگی کو بڑھاتا ہے۔.
غلطی 5: مستقبل میں توسیع کے لیے کم سائز کی تار
مسئلہ: موجودہ لوڈ کے لیے کم از کم تار کا سائز انسٹال کرنا، پھر بعد میں سرکٹس شامل کرنا جو صلاحیت سے تجاوز کر جائیں۔.
176: ٹھیک کریں: تار کا سائز متوقع زیادہ سے زیادہ لوڈ کے 125% کے لیے رکھیں، موجودہ لوڈ کے لیے نہیں۔ 2 AWG اور 1/0 AWG کے درمیان لاگت کا فرق بعد میں نئی تار کھینچنے کے مقابلے میں معمولی ہے۔ کنڈوٹ فل رولز (NEC باب 9، جدول 1) اس بات کو محدود کرتے ہیں کہ آپ بعد میں کتنے کنڈکٹرز شامل کر سکتے ہیں، اس لیے شروع میں اوور سائزنگ توسیع کی صلاحیت فراہم کرتی ہے۔.
اپنی تار کے سائز کے حسابات کو دستاویز کریں اور انہیں سسٹم کی دستاویزات کے ساتھ رکھیں۔ مستقبل کے تکنیکی ماہرین کو لوڈز شامل کرتے وقت ایمپیسٹی کی حدود جاننے کی ضرورت ہے۔.
متعلقہ اے ٹی ایس موضوعات کے لیے، اس کے درمیان فرق کو دریافت کریں پی سی کلاس بمقابلہ سی بی کلاس ٹرانسفر سوئچز اور اس کے بارے میں جانیں ڈوئل پاور خودکار ٹرانسفر سوئچ کنفیگریشنز.
اکثر پوچھے گئے سوالات
سوال: کیا میں ہائبرڈ انورٹر کے ساتھ 3-پول اے ٹی ایس استعمال کر سکتا ہوں اگر میں انورٹر میں این-جی بانڈ کو غیر فعال کر دوں؟
جواب: نہیں۔ بیٹری پاور پر ہونے کے دوران انورٹر کے این-جی بانڈ کو غیر فعال کرنے سے ایک خطرناک فلوٹنگ نیوٹرل حالت پیدا ہوتی ہے۔ آپ کے آر سی ڈیز کام نہیں کریں گے، اور گراؤنڈ فالٹس کے دوران آلات کے انکلوژرز خطرناک وولٹیج تیار کر سکتے ہیں۔ ایک 4-پول اے ٹی ایس نیوٹرل سوئچنگ کو صحیح طریقے سے منظم کرتا ہے تاکہ فعال ذریعہ ہمیشہ این-جی بانڈ فراہم کرے۔ اس پر سمجھوتہ نہ کریں—بجلی کی حفاظت کے لیے فعال ذریعہ میں مناسب نیوٹرل-گراؤنڈ بانڈنگ کی ضرورت ہوتی ہے۔.
سوال: اگر نیوٹرل-گراؤنڈ بانڈنگ غلط ہو تو کیا ہوتا ہے؟
جواب: متعدد بیک وقت این-جی بانڈز گراؤنڈ لوپس بناتے ہیں جو گردش کرنے والے کرنٹ کو لے جاتے ہیں۔ یہ کرنٹ آر سی ڈیز کو غیر متوقع طور پر ٹرپ کرنے کا سبب بنتے ہیں کیونکہ وہ فیز اور نیوٹرل کنڈکٹرز کے درمیان کرنٹ عدم توازن کا پتہ لگاتے ہیں۔ آپ کو برقی مقناطیسی مداخلت کا بھی سامنا ہو سکتا ہے جو کمپیوٹرز اور ایل ای ڈی لائٹس کو متاثر کرتی ہے، نیوٹرل اور گراؤنڈ کے درمیان فینٹم وولٹیج (عام طور پر 1-5V)، اور آلات کے انکلوژرز پر وولٹیج سے ممکنہ جھٹکے کے خطرات۔ سنگین صورتوں میں، غلط بانڈنگ حساس الیکٹرانکس کو نقصان پہنچا سکتی ہے یا زیادہ گرم نیوٹرل کنڈکٹرز سے آگ لگنے کے خطرات پیدا کر سکتی ہے۔.
سوال: میں 2-وائر جنریٹر اسٹارٹ کیسے ترتیب دوں؟
جواب: اپنے انورٹر کے “جن اسٹارٹ” ڈرائی کنٹیکٹ ٹرمینلز سے دو تاروں کو اپنے جنریٹر کے ریموٹ اسٹارٹ ان پٹ سے جوڑیں (اکثر “2-وائر اسٹارٹ” کا لیبل لگا ہوتا ہے)۔ ڈرائی کنٹیکٹ محض ایک ریلے ہے جو اس وقت بند ہو جاتا ہے جب بیٹری ایس او سی آپ کی پروگرام شدہ حد سے نیچے گر جاتا ہے۔ اگر آپ دستی کنٹرول چاہتے ہیں تو سیریز میں ایک بائی پاس سوئچ انسٹال کریں۔ اپنے انورٹر کی جن اسٹارٹ حد (عام طور پر 20-30% ایس او سی) اور جن اسٹاپ حد (عام طور پر 80-90% ایس او سی) کو پروگرام کریں۔ الیکٹرک اسٹارٹ والے زیادہ تر جدید جنریٹرز اضافی کنٹرول الیکٹرانکس کے بغیر اس سادہ کنٹیکٹ کلوزر کو قبول کرتے ہیں۔ پرانے جنریٹرز کے لیے، آپ کو ایک خودکار اسٹارٹ کنٹرولر ماڈیول کی ضرورت ہو سکتی ہے جو چوک، کرینکنگ دورانیہ، اور شٹ ڈاؤن سیکوئنسز کو منظم کرے۔.
سوال: مجھے اپنے سسٹم کے لیے کس اے ٹی ایس ریٹنگ کی ضرورت ہے؟
جواب: آپ کی اے ٹی ایس ریٹنگ کو آپ کے زیادہ سے زیادہ مسلسل لوڈ کرنٹ سے کم از کم 25% زیادہ ہونا چاہیے۔ مثال کے طور پر، 100A مسلسل لوڈ کے لیے کم از کم 125A اے ٹی ایس کی ضرورت ہوتی ہے۔ یہ موٹرز اور کمپریسرز کے شروع ہونے پر انرش کرنٹ کو مدنظر رکھتا ہے۔ یہ بھی تصدیق کریں کہ آپ کے انورٹر کی پاس تھرو ریٹنگ آپ کی اے ٹی ایس ریٹنگ کے برابر یا اس سے زیادہ ہے—کچھ انورٹرز کی انورٹ ریٹنگ کے مقابلے میں پاس تھرو ریٹنگ کم ہوتی ہے۔ اے ٹی ایس اور انورٹر دونوں کی وضاحتیں چیک کریں۔ شک کی صورت میں، تھوڑا سا اوور سائز کریں۔ ریٹنگ کے مراحل کے درمیان لاگت کا فرق کم سائز کے یونٹ کو تبدیل کرنے کے خرچ کے مقابلے میں کم ہے۔.
سوال: کیا میرے جنریٹر کو اپنے این-جی بانڈ کی ضرورت ہے اگر میں 4-پول اے ٹی ایس استعمال کر رہا ہوں؟
جواب: ہاں، جب جنریٹر فعال ذریعہ ہوتا ہے (لوڈز کو فیڈ کرتا ہے)، تو اس میں این-جی بانڈ ہونا ضروری ہے۔ 4-پول اے ٹی ایس کے ساتھ، نیوٹرل سوئچنگ اس بات کو یقینی بناتی ہے کہ ایک وقت میں صرف ایک بانڈ فعال ہو۔ جب اے ٹی ایس گرڈ پاور پر ہوتا ہے، تو گرڈ کا نیوٹرل (یوٹیلیٹی ٹرانسفارمر یا سروس اینٹرنس پر بانڈڈ) فعال ہوتا ہے۔ جب انورٹر پاور پر ہوتا ہے، تو انورٹر کا این-جی بانڈ فعال ہوتا ہے۔ جب جنریٹر پاور پر ہوتا ہے، تو جنریٹر کا این-جی بانڈ فعال ہوتا ہے۔ بہت سے پورٹیبل جنریٹرز نیوٹرل فلوٹنگ کے ساتھ آتے ہیں—آپ کو علیحدہ طور پر اخذ کردہ سسٹم کے طور پر استعمال کے لیے مینوفیکچرر کی ہدایات کے مطابق بانڈنگ سکرو یا جمپر انسٹال کرنے کی ضرورت ہوگی۔.
نتیجہ: پہلی بار اسے صحیح کریں
خودکار ٹرانسفر سوئچز کے ساتھ ہائبرڈ انورٹر سسٹم جدید بیک اپ پاور کی صلاحیت فراہم کرتے ہیں، لیکن صرف اس صورت میں جب انہیں صحیح طریقے سے ڈیزائن اور انسٹال کیا جائے۔ دو اہم عناصر—ذہین 2-وائر اسٹارٹ کنٹرول اور درست نیوٹرل-گراؤنڈ بانڈنگ—ایمچور انسٹالیشنز کو پیشہ ورانہ درجے کے سسٹمز سے الگ کرتے ہیں۔.
4-پول اے ٹی ایس کا استعمال کوئی عیش و آرام یا اختیاری اپ گریڈ نہیں ہے۔ یہ گراؤنڈ لوپس کو روکنے کا واحد کوڈ کے مطابق طریقہ ہے جبکہ مناسب حفاظتی گراؤنڈ ریفرنسز کو یقینی بنایا جائے۔ ڈرائی کنٹیکٹ جنریٹر اسٹارٹ سسٹم ذہانت فراہم کرتا ہے جس کا مقابلہ سادہ وولٹیج سینسنگ نہیں کر سکتا، خود بخود بیٹری، انورٹر اور جنریٹر پاور کے درمیان منتقلی کو منظم کرتا ہے۔.
ان مناسب اجزاء کے لیے اضافی انجینئرنگ کی کوشش اور معمولی لاگت پریمیم سسٹم کی وشوسنییتا، کوڈ کی تعمیل، اور گاہک کی اطمینان میں منافع ادا کرتا ہے۔ اس سے بھی اہم بات یہ ہے کہ درست وائرنگ ان حفاظتی خطرات کو روکتی ہے جو غلط نیوٹرل بانڈنگ اور گراؤنڈ لوپس کے ساتھ آتے ہیں۔.
