2-وائر بمقابلہ 3-وائر کنٹرول: صنعتی حفاظت کے لیے کنٹیکٹرز (سوئچ نہیں) کیوں ضروری ہیں؟

تعارف: جب بجلی کی ناکامی زندگی اور موت کا مسئلہ بن جائے

تصور کریں: ایک مشینسٹ ایک فعال ٹیبل آری سے دور ہٹ کر ورک پیس کو ایڈجسٹ کرتا ہے۔ اچانک، بجلی چلی جاتی ہے۔ آری کا بلیڈ آہستہ آہستہ رک جاتا ہے۔ وہ یہ فرض کرتے ہوئے کہ مشین محفوظ ہے، نشاستہ صاف کرنے کے لیے میز پر ہاتھ مارتا ہے۔ پھر، بغیر کسی انتباہ کے، بجلی واپس آتی ہے—اور آری دوبارہ چلنا شروع ہو جاتی ہے۔ دنیا بھر میں صنعتی ماحول میں، اس منظر نامے کی وجہ سے تباہ کن چوٹیں اور اموات ہوئی ہیں جنہیں ایک اہم جزو: مناسب طریقے سے ترتیب شدہ کنٹیکٹر کے ساتھ 3-وائر کنٹرول سے روکا جا سکتا تھا۔.

2-وائر اور 3-وائر کنٹرول سسٹم کے درمیان فرق محض تکنیکی نہیں ہے—یہ تعمیل اور ذمہ داری، محفوظ آپریشن اور قابلِ اجتناب المیے کے درمیان فرق ہے۔ VIOX الیکٹرک میں، صنعتی برقی آلات کے ایک سرکردہ B2B مینوفیکچرر، ہم نے کئی دہائیاں کنٹیکٹرز کو انجینئرنگ کرنے میں گزاری ہیں جو نہ صرف بجلی کو سوئچ کرتے ہیں—بلکہ ذہین سرکٹ ڈیزائن کے ذریعے جانوں کی حفاظت کرتے ہیں۔ یہ مضمون بتاتا ہے کہ جدید صنعتی حفاظتی معیارات 3-وائر کنٹرول سسٹم کو کیوں لازمی قرار دیتے ہیں اور خطرناک ایپلی کیشنز میں سادہ سوئچ صنعتی درجے کے کنٹیکٹرز کی جگہ کیوں نہیں لے سکتے۔.

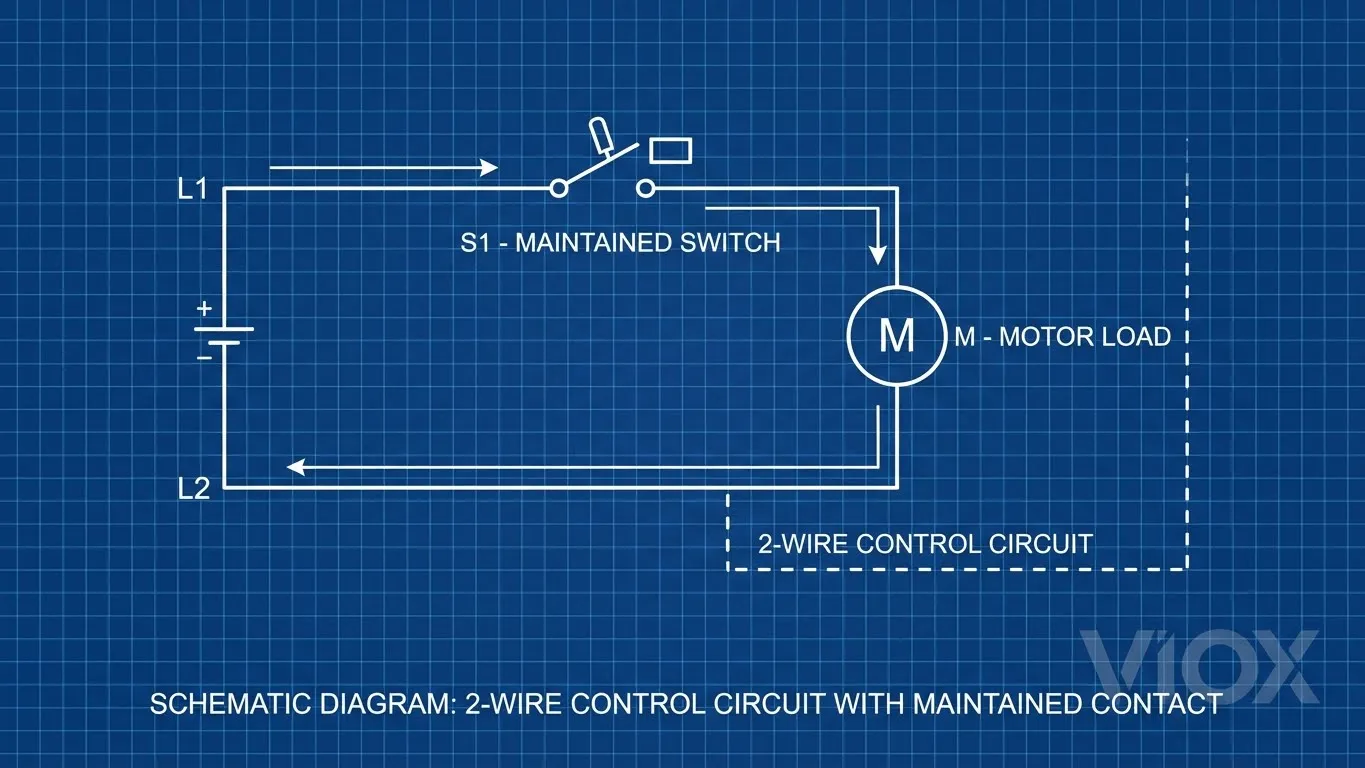

2-وائر کنٹرول کیا ہے؟

2-وائر کنٹرول برقی سوئچنگ کی سب سے آسان شکل کی نمائندگی کرتا ہے، جو عام طور پر رہائشی اور ہلکی تجارتی ایپلی کیشنز میں پایا جاتا ہے۔ اس ترتیب میں، ایک برقرار رابطہ ڈیوائس—عام طور پر ٹوگل سوئچ، راکر سوئچ، یا سلیکٹر سوئچ—براہ راست لوڈ کو بجلی کی فراہمی کو کنٹرول کرتا ہے۔.

2-وائر کنٹرول کیسے کام کرتا ہے؟

آپریٹنگ اصول سیدھا ہے: جب آپ سوئچ کو “آن” پوزیشن پر پلٹتے ہیں، تو یہ میکانکی طور پر سرکٹ کو بند کر دیتا ہے اور دستی طور پر کھولنے تک اس بند پوزیشن کو برقرار رکھتا ہے۔ سوئچ جسمانی طور پر اپنی جگہ پر بند ہو جاتا ہے، بیرونی عوامل سے قطع نظر ایک مسلسل برقی راستہ بناتا ہے۔ بجلی بند رابطوں کے ذریعے منسلک آلات تک مسلسل بہتی ہے—چاہے وہ لائٹ فکسچر ہو، HVAC یونٹ ہو، یا موٹر۔.

عام ایپلی کیشنز

2-وائر کنٹرول سسٹم ان ایپلی کیشنز میں بہترین کارکردگی کا مظاہرہ کرتے ہیں جہاں خودکار ری اسٹارٹ سے بچاؤ حفاظتی تشویش نہیں ہے:

• رہائشی ، نظم روشنی سرکٹس: معیاری وال سوئچ جو لائٹنگ کو کنٹرول کرتے ہیں۔
• HVAC سسٹمز: تھرموسٹیٹ جو حرارتی/کولنگ کے لیے رابطہ بندش کو برقرار رکھتے ہیں۔
• پمپ اور پنکھے۔: وہ آلات جہاں غیر متوقع ری اسٹارٹ کم سے کم خطرہ پیدا کرتا ہے۔
• انڈیکیٹر لیمپ۔: سگنل لائٹس اور اسٹیٹس انڈیکیٹرز۔

فوائد اور حدود

2-وائر کنٹرول کا بنیادی فائدہ سادگی ہے۔ ان سسٹمز کو کم اجزاء، آسان وائرنگ، اور کم سے کم دیکھ بھال کی ضرورت ہوتی ہے۔ تنصیب کے اخراجات کم رہتے ہیں، اور ٹربل شوٹنگ بدیہی ہے—اگر سوئچ بند ہے، تو بجلی بہتی ہے۔.

تاہم، یہ سادگی ایک اہم کمزوری پیدا کرتی ہے: سوئچ بجلی کی بندش کے دوران اپنی پوزیشن برقرار رکھتا ہے۔. اگر بجلی کی ناکامی اس وقت ہوتی ہے جب سوئچ “آن” پوزیشن میں ہو، تو بجلی واپس آتے ہی آلات خود بخود دوبارہ شروع ہو جائیں گے۔ رہائشی ترتیبات میں، اس کا مطلب یہ ہو سکتا ہے کہ چھت کا پنکھا غیر متوقع طور پر گھوم رہا ہے۔ صنعتی ماحول میں، اس کا مطلب یہ ہو سکتا ہے کہ 50 ہارس پاور کی موٹر اچانک مشینری کو چالو کر رہی ہے جب کہ ایک ٹیکنیشن کے ہاتھ آلات کے اندر ہیں۔.

3-وائر کنٹرول کیا ہے؟ صنعتی حفاظت کی بنیاد

3-وائر کنٹرول سسٹم صنعتی موٹر کنٹرول کے لیے سنہری معیار کی نمائندگی کرتے ہیں، خاص طور پر 2-وائر سسٹمز میں موجود خودکار ری اسٹارٹ کے خطرے کو روکنے کے لیے ڈیزائن کیا گیا ہے۔ اس کنفیگریشن کے لیے کنٹیکٹرز کی ضرورت ہوتی ہے—برقی مقناطیسی سوئچنگ ڈیوائسز جن میں خصوصی معاون رابطے ہوتے ہیں جو انجینئرز جسے “سیل-ان” یا “ہولڈنگ” سرکٹ کہتے ہیں۔.

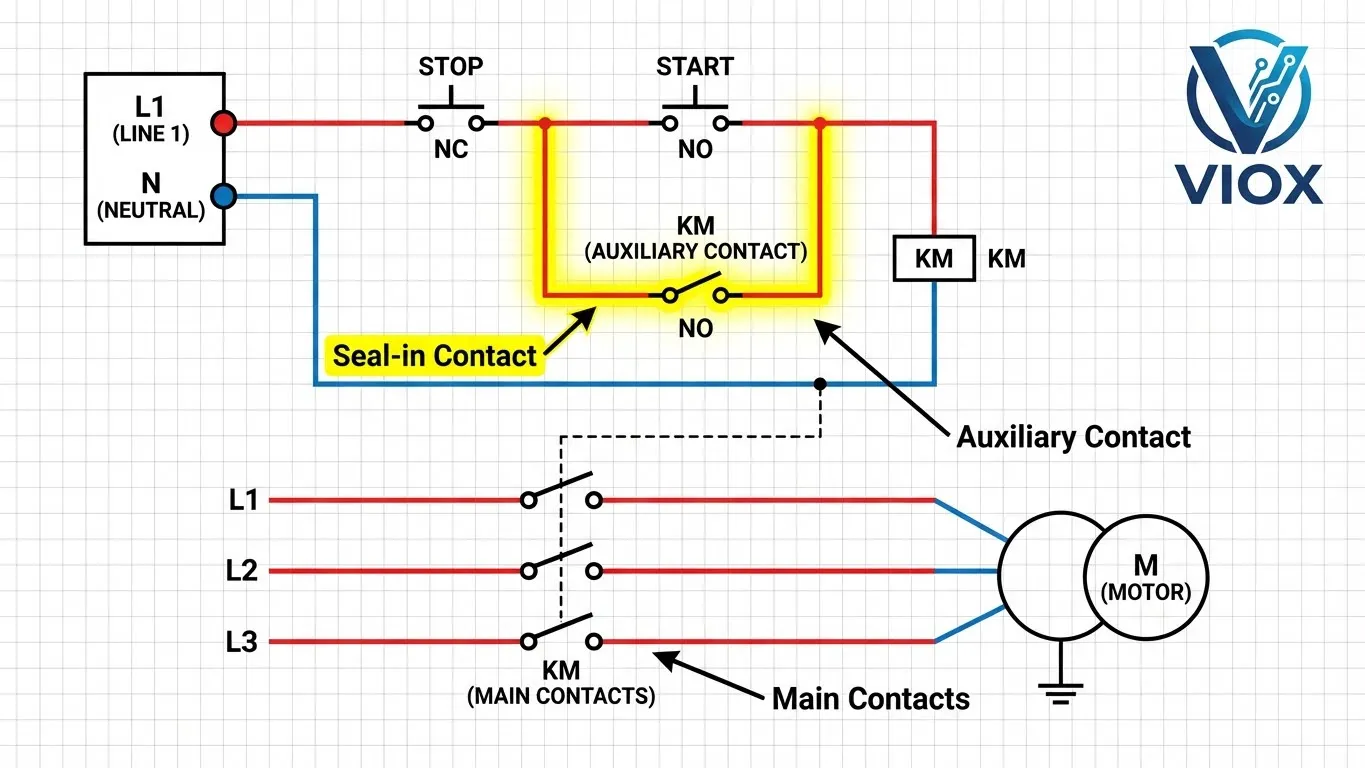

سیل-ان سرکٹ میکانزم

برقرار رابطہ سوئچ کے برعکس، 3-وائر کنٹرول ایک خود کو برقرار رکھنے والا سرکٹ بنانے کے لیے کنٹیکٹر کے معاون رابطہ کے ساتھ مل کر لمحاتی رابطہ پش بٹن (START اور STOP) استعمال کرتا ہے۔ یہاں مرحلہ وار آپریشن ہے:

مرحلہ 1 – آپریٹر کا آغاز: جب کوئی آپریٹر START بٹن (ایک عام طور پر کھلا لمحاتی رابطہ) دباتا ہے، تو یہ عارضی طور پر بند ہو جاتا ہے، جس سے کرنٹ کنٹیکٹر کوائل تک بہنے کی اجازت دیتا ہے۔.

مرحلہ 2 – برقی مقناطیسی مشغولیت: انرجائزڈ کوائل ایک مقناطیسی میدان بناتا ہے جو کنٹیکٹر کے آرمچر کو کھینچتا ہے، بیک وقت مین پاور رابطوں (موٹر کو فیڈ کرنا) اور کنٹیکٹر پر نصب ایک معاون رابطہ دونوں کو بند کرتا ہے۔.

مرحلہ 3 – “ہولڈنگ” ایکشن: یہ معاون رابطہ، جو START بٹن کے متوازی طور پر وائرڈ ہے، کوائل کے لیے ایک متبادل کرنٹ راستہ بناتا ہے۔ یہاں تک کہ جب آپریٹر START بٹن کو چھوڑ دیتا ہے (اور یہ واپس کھل جاتا ہے)، کرنٹ معاون رابطہ کے ذریعے بہتا رہتا ہے، کوائل کو انرجائزڈ رکھتا ہے۔.

مرحلہ 4 – کنٹرولڈ شٹ ڈاؤن: STOP بٹن دبانے سے (ایک عام طور پر بند رابطہ جو سیریز میں وائرڈ ہے) سرکٹ ٹوٹ جاتا ہے۔ کوائل ڈی-انرجائز ہو جاتا ہے، اسپرنگ رابطوں کو کھول دیتے ہیں، اور معاون رابطہ کھل جاتا ہے—سیل-ان راستہ ٹوٹ جاتا ہے۔ سسٹم کو دوبارہ چلانے کے لیے ایک جان بوجھ کر START ایکشن کی ضرورت ہوتی ہے۔.

“گھوسٹ فنگر” تصور

صنعتی انجینئرز اکثر معاون رابطہ کو “گھوسٹ فنگر” کے طور پر بیان کرتے ہیں—ایک پوشیدہ موجودگی جو آپ کے اسے چھوڑنے کے بعد بھی START بٹن کو “دباتی” رہتی ہے۔ یہ کوئی جادو نہیں ہے؛ یہ درستگی سے انجینئرڈ میکانکی ربط ہے۔ معاون رابطہ بلاک جسمانی طور پر کنٹیکٹر کے حرکت پذیر آرمچر سے منسلک ہوتا ہے، اس بات کی ضمانت دیتا ہے کہ یہ مین رابطوں کے ساتھ لاک اسٹیپ میں کام کرتا ہے۔.

کنٹیکٹرز کیوں ضروری ہیں

سادہ ریلے صنعتی ایپلی کیشنز میں قابل اعتماد طریقے سے یہ فنکشن فراہم نہیں کر سکتے۔ کنٹیکٹرز خاص طور پر اس کے لیے بنائے گئے ہیں:

• ہائی کرنٹ سوئچنگ: موٹر اسٹارٹنگ کرنٹ کے لیے درجہ بندی والے مین رابطے (اکثر چلنے والے کرنٹ سے 6-10 گنا زیادہ)
• قوس دبانا: خصوصی رابطہ مواد اور آرک چیوٹس جو محفوظ طریقے سے سوئچنگ آرکس کو بجھاتے ہیں۔
• مکینیکل استحکام: مکمل لوڈ کے تحت لاکھوں آپریشنز کے لیے درجہ بندی کی گئی ہے۔
• معاون کانٹیکٹ بلاکس: متعدد کنٹرول رابطوں کو شامل کرنے کے لیے معیاری ماؤنٹنگ سسٹم۔

3-وائر کنٹرول سسٹم صنعتی ایپلی کیشنز پر حاوی ہیں جن میں CNC مشینیں، کنویئر سسٹم، صنعتی مکسر، کمپریسرز، اور کوئی بھی ایسی ایپلی کیشن جہاں غیر متوقع آلات کا اسٹارٹ اپ اہلکاروں کے لیے خطرات پیدا کرتا ہے۔.

اہم حفاظتی فرق: کم وولٹیج تحفظ

کم وولٹیج تحفظ (LVP)، جسے انڈر وولٹیج تحفظ بھی کہا جاتا ہے، 3-وائر کنٹرول سسٹم کے بنیادی حفاظتی فائدے کی نمائندگی کرتا ہے۔ یہ خصوصیت بجلی کی بندش یا وولٹیج سیگ کے بعد خودکار آلات کے دوبارہ شروع ہونے سے روکتی ہے—ایک ایسی صلاحیت جو بین الاقوامی حفاظتی معیارات کے ذریعے لازمی قرار دی گئی ہے اور قانون میں درج ہے۔.

خودکار ری اسٹارٹ کے خطرے کو سمجھنا

اس حقیقی دنیا کے منظر نامے پر غور کریں جس کی OSHA بار بار تحقیقات کرتا ہے:

ایک مینٹیننس ٹیکنیشن ایک بڑے صنعتی مکسر کی سروسنگ کر رہا ہے۔ مناسب لاک آؤٹ/ٹیگ آؤٹ کے طریقہ کار پر عمل کرنا “فوری ایڈجسٹمنٹ” کے لیے بوجھل لگتا ہے، اس لیے وہ کنٹرول اسٹیشن پر مکسر کو بند کر دیتا ہے۔ جب اس کا بازو مکسنگ چیمبر کے اندر اسکریپر بلیڈ کو ایڈجسٹ کر رہا ہوتا ہے، تو ایک برقی فالٹ سہولت میں کہیں اور ایک بریکر کو ٹرپ کر دیتا ہے۔ جب مینٹیننس اسے ری سیٹ کرتا ہے۔ توڑنے والا, ، بجلی سہولت کے ذریعے واپس آتی ہے۔.

2-وائر سسٹم میں: مکسر کا سوئچ بندش کے دوران “آن” پوزیشن میں رہا۔ بجلی کی بحالی کا مطلب ہے فوری موٹر ری اسٹارٹ۔ مکسر کی 30 ہارس پاور کی موٹر فوری طور پر انرجائز ہو جاتی ہے، مکسنگ پیڈل کو پوری رفتار سے گھماتی ہے۔ نتائج تباہ کن ہیں۔.

3-وائر سسٹم میں: جب بجلی چلی گئی، تو کنٹیکٹر کوائل ڈی-انرجائز ہو گیا اور اسپرنگ نے تمام رابطوں کو کھول دیا—بشمول سیل-ان معاون رابطہ۔ یہاں تک کہ اگر START بٹن اب بھی دبا ہوا ہو یا پھنس گیا ہو، تو سیل-ان راستہ ٹوٹ جاتا ہے۔ بجلی کی بحالی کسی چیز کو انرجائز نہیں کرتی ہے۔ ٹیکنیشن اپنا کام محفوظ طریقے سے مکمل کرتا ہے، مکسر سے باہر نکلتا ہے، اور آپریشن دوبارہ شروع کرنے کے لیے جان بوجھ کر START دباتا ہے۔.

ریگولیٹری تقاضے

دنیا بھر میں حفاظتی ضوابط اس خطرے کو تسلیم کرتے ہیں اور کم وولٹیج تحفظ کو لازمی قرار دیتے ہیں:

OSHA 1910.213(b)(3) خاص طور پر لکڑی کی مشینری سے متعلق ہے: “ان ایپلی کیشنز پر جہاں آپریٹر کو چوٹ لگنے کا امکان ہو اگر بجلی کی ناکامی کے بعد موٹرز دوبارہ شروع ہو جائیں، تو مشینوں کو بجلی کی بحالی پر خود بخود دوبارہ شروع ہونے سے روکنے کے لیے انتظام کیا جائے گا۔”

NFPA 79 سیکشن 7.5.3 (صنعتی مشینری کے لیے برقی معیار، 2015 ایڈیشن) کہتا ہے: “وولٹیج کی بحالی پر یا آنے والی سپلائی کو آن کرنے پر، مشین کا خودکار یا غیر ارادی طور پر دوبارہ شروع ہونا روکا جائے گا جب اس طرح کا دوبارہ شروع ہونا خطرناک صورتحال کا سبب بن سکتا ہے۔” معیار کا Annex A واضح کرتا ہے: “اس ڈیوائس کا بنیادی مقصد آلات کے خودکار دوبارہ شروع ہونے سے روکنا ہے۔”

آئی ای سی 60947-4-1 (کم وولٹیج سوئچ گیئر اور کنٹرول گیئر) کنٹیکٹر ڈیزائن کے لیے بین الاقوامی معیارات قائم کرتا ہے، بشمول میکانکی طور پر منسلک معاون رابطوں کے لیے تقاضے جو قابل اعتماد سیل-ان سرکٹ آپریشن کو یقینی بناتے ہیں۔.

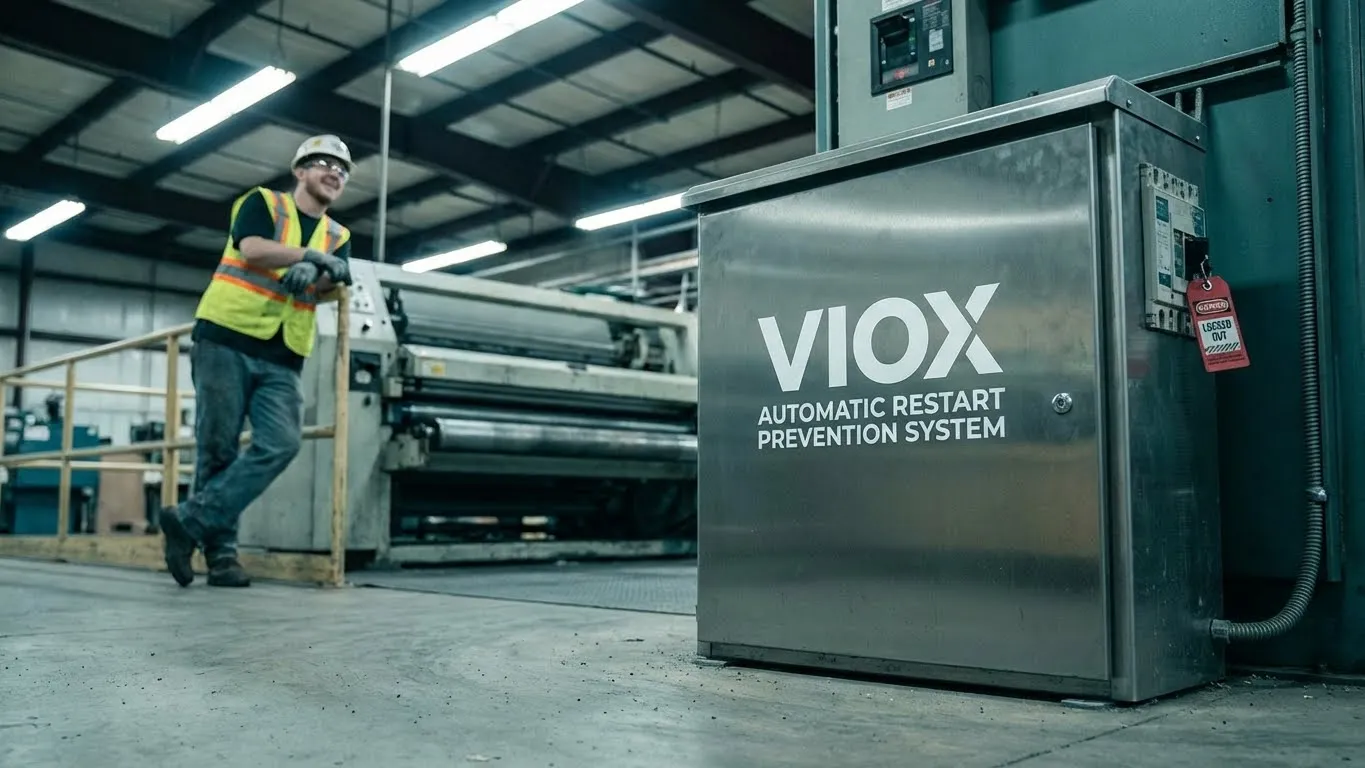

حقیقی دنیا میں حادثات کی روک تھام

صنعتی حفاظتی ریکارڈ 3-وائر کنٹرول کی تاثیر کو ظاہر کرتے ہیں۔ وہ سہولیات جو پرانے 2-وائر آلات کو کنٹیکٹر پر مبنی 3-وائر سسٹم سے ریٹروفٹ کرتی ہیں، ری اسٹارٹ سے متعلق واقعات میں ڈرامائی کمی کی اطلاع دیتی ہیں۔ کینیڈین الیکٹریکل کوڈ پارٹ 1، سیکشن 28-312 اس کی تائید کرتا ہے، کم وولٹیج تحفظ کی ضرورت ہے “جب خودکار دوبارہ شروع ہونا خطرہ پیدا کرنے کا ذمہ دار ہو۔”

طبیعیات سادہ ہے: ایک ڈی-انرجائزڈ کنٹیکٹر کوائل رابطوں کو بند نہیں رکھ سکتا۔ اسپرنگ پریشر—ایک غیر فعال میکانکی قوت جس کے لیے کسی برقی طاقت کی ضرورت نہیں ہوتی—کسی بھی بجلی کی بندش کے دوران رابطوں کو کھولنے کو یقینی بناتا ہے۔ اس فیل-سیف ڈیزائن کا مطلب ہے کہ جزو کی ناکامی، بجلی کا نقصان، وولٹیج سیگ، یا فیز عدم توازن سبھی محفوظ حالت میں نتیجہ خیز ہوتے ہیں: آلات کی بندش جس کے لیے دوبارہ شروع کرنے کے لیے جان بوجھ کر آپریٹر ایکشن کی ضرورت ہوتی ہے۔.

تکنیکی موازنہ: 2-وائر بمقابلہ 3-وائر کنٹرول سسٹم

فیچر	2-وائر کنٹرول	3-وائر کنٹرول
کنٹرول کا طریقہ	برقرار رابطہ سوئچ (ٹگل، سلیکٹر)	لمحاتی رابطہ بٹن (اسٹارٹ/اسٹاپ) کنٹیکٹر کے ساتھ
ڈیوائس کی قسم	لیچنگ میکانزم کے ساتھ مکینیکل سوئچ	معاون رابطوں کے ساتھ برقی مقناطیسی کنٹیکٹر
بجلی کی بندش کے بعد خودکار دوبارہ آغاز	ہاں - بجلی کی واپسی پر سامان فوری طور پر دوبارہ شروع ہو جاتا ہے اگر سوئچ “آن” رہے۔”	نہیں - بجلی کی بحالی کے بعد جان بوجھ کر اسٹارٹ بٹن دبانے کی ضرورت ہوتی ہے۔
کم وولٹیج تحفظ	کوئی نہیں - سوئچ کی پوزیشن وولٹیج سے آزاد ہے۔	بلٹ ان - کوائل ریٹیڈ وولٹیج کے ~70% سے نیچے ڈی-انرجائز ہو جاتا ہے۔
سیفٹی لیول	کم سے کم - صرف غیر خطرناک ایپلی کیشنز کے لیے موزوں ہے۔	اعلی - OSHA، NFPA، اور IEC حفاظتی معیارات پر پورا اترتا ہے۔
عام ایپلی کیشنز	لائٹنگ، HVAC، رہائشی سامان، چھوٹے پمپ	صنعتی موٹرز، مشینری، مینوفیکچرنگ کا سامان، کوئی بھی خطرناک ایپلی کیشن
معیارات کی تعمیل	صنعتی حفاظتی ضروریات کو پورا نہیں کرتا	OSHA 1910.213(b)(3)، NFPA 79، IEC 60947-4-1 کے مطابق
ابتدائی لاگت	کم - سادہ سوئچ اور وائرنگ	زیادہ - کنٹیکٹر، پش بٹن اسٹیشن، اضافی وائرنگ کی ضرورت ہے۔
دیکھ بھال کے تقاضے	کم سے کم - مکینیکل سوئچ کے رابطے وقت کے ساتھ ساتھ گھس جاتے ہیں۔	معتدل - کنٹیکٹر رابطوں کو وقتاً فوقتاً معائنہ کرنے کی ضرورت ہوتی ہے۔
بجلی کی بندش کے بعد آپریٹر کی کارروائی درکار ہے۔	کوئی نہیں - خودکار دوبارہ آغاز	دستی اسٹارٹ بٹن دبانے کی ضرورت ہے - غیر متوقع آپریشن کو روکتا ہے۔

یہ موازنہ ظاہر کرتا ہے کہ صنعتی برقی کوڈز خطرناک ایپلی کیشنز کے لیے عالمگیر طور پر 3-وائر کنٹرول کو کیوں لازمی قرار دیتے ہیں۔ معمولی لاگت میں اضافہ تیزی سے حفاظتی بہتری فراہم کرتا ہے، ممکنہ مہلک حادثات کو کنٹرول شدہ شٹ ڈاؤن میں تبدیل کرتا ہے جس کے لیے جان بوجھ کر انسانی مداخلت کی ضرورت ہوتی ہے۔.

کنٹیکٹرز 3-وائر کنٹرول کو کیسے فعال کرتے ہیں۔

کنٹیکٹر اناٹومی کو سمجھنا اس بات کی وضاحت کرتا ہے کہ صنعتی حفاظتی نظاموں میں یہ آلات ناقابل تلافی کیوں ہیں۔ سادہ سوئچوں کے برعکس جو میکانکی طور پر لیچ ہوتے ہیں، کنٹیکٹرز برقی مقناطیسی ایکچویشن کو درست انجینئرڈ رابطہ نظاموں کے ساتھ جوڑتے ہیں۔.

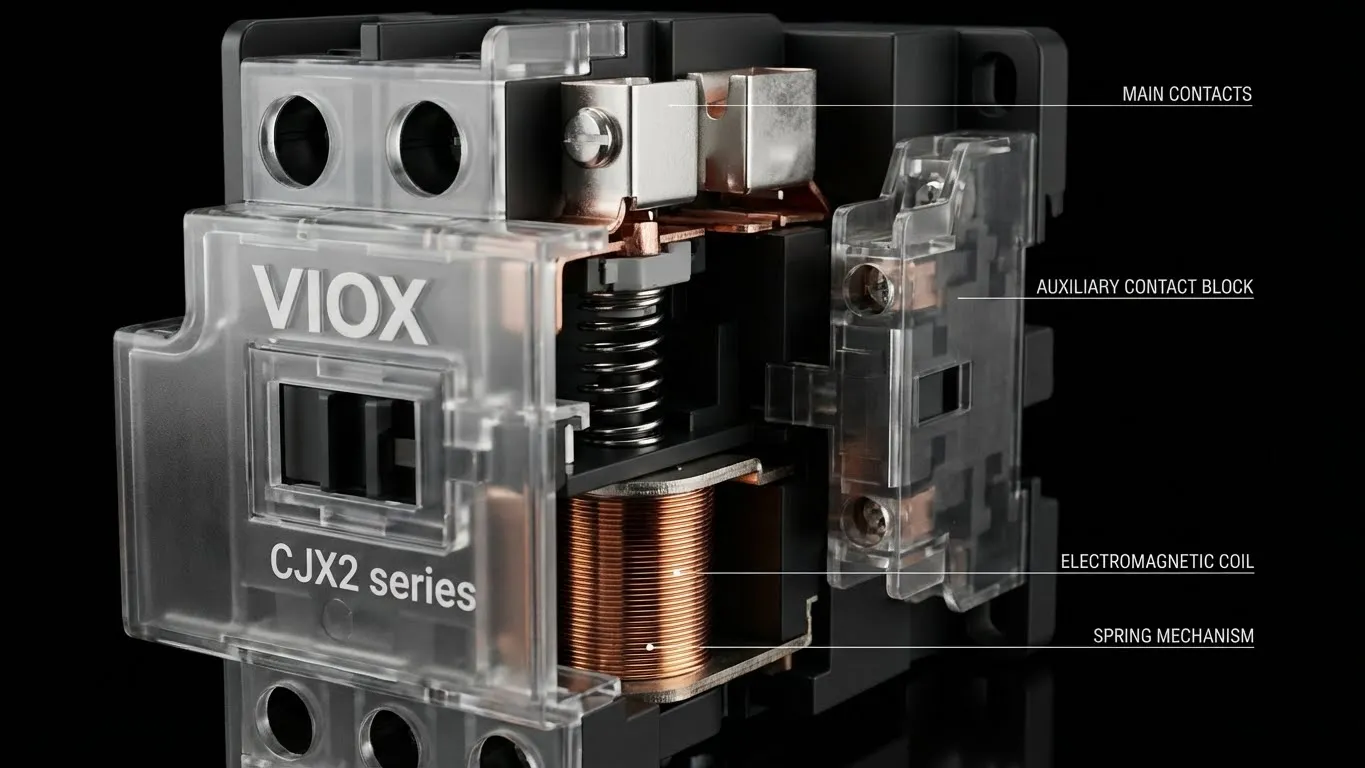

کنٹیکٹر اناٹومی

برقی مقناطیسی کنڈلی: کنٹیکٹر کا دل، یہ تانبے کی وائنڈنگ انرجائز ہونے پر ایک مقناطیسی میدان بناتی ہے۔ کنٹرول سرکٹ کی ضروریات کو پورا کرنے کے لیے کوائلز مختلف وولٹیج ریٹنگز (24VAC، 120VAC، 230VAC، 480VAC، وغیرہ) میں دستیاب ہیں۔.

متحرک آرمچر: ایک اسپرنگ سے بھرا ہوا آئرن کور جو کوائل کے مقناطیسی میدان سے متوجہ ہونے پر حرکت کرتا ہے۔ اسپرنگ اس بات کو یقینی بناتے ہیں کہ کوائل پاور ہٹائے جانے پر آرمچر کھلی پوزیشن پر واپس آجائے - یہ فیل سیف میکانزم ہے جو کم وولٹیج تحفظ کو فعال کرتا ہے۔.

مین پاور رابطے: موٹر شروع کرنے والے کرنٹ کے لیے ریٹیڈ ہیوی ڈیوٹی رابطے۔ عام طور پر تین قطبی (3-فیز) یا سنگل قطبی کنفیگریشنز۔ یہ رابطے سلور-کیڈیمیم آکسائیڈ یا ٹنگسٹن الائے استعمال کرتے ہیں جو آرک حالات میں ویلڈنگ کے خلاف مزاحمت کرتے ہیں۔ مزاحمت اور حرارت کی پیداوار کو کم کرنے کے لیے صنعتی کنٹیکٹرز میں رابطے کا دباؤ 100 نیوٹن سے زیادہ ہوتا ہے۔.

معاون رابطہ بلاکس: علیحدہ رابطہ اسمبلیاں جو میکانکی طور پر مرکزی رابطہ حرکت سے منسلک ہیں۔ یہ سیل ان سرکٹس، انٹر لاکنگ اور سگنلنگ افعال کے لیے کنٹرول رابطے فراہم کرتے ہیں۔ معاون رابطے موٹر لوڈ کے بجائے کنٹرول سرکٹ کرنٹ (عام طور پر 5-10A) کے لیے ریٹیڈ ہوتے ہیں۔.

سیلف لاکنگ میکانزم

معاون رابطہ نظام کی “میموری” کے طور پر کام کرتا ہے۔ جب اسٹارٹ بٹن لمحاتی طور پر کوائل کو انرجائز کرتا ہے، تو معاون رابطہ بند ہو جاتا ہے اور اسٹارٹ بٹن کے گرد ایک متوازی راستہ بناتا ہے۔ یہ متوازی راستہ اسٹارٹ بٹن جاری ہونے کے بعد کوائل انرجائزیشن کو برقرار رکھتا ہے۔ تنقیدی طور پر، یہ معاون رابطہ میکانکی طور پر مرکزی رابطوں سے منسلک ہوتا ہے - اگر مرکزی رابطے مکمل طور پر بند ہونے میں ناکام رہتے ہیں (ویلڈنگ یا میکانکی خرابی کی وجہ سے)، تو معاون رابطہ فیڈ بیک فراہم کرتا ہے، ممکنہ طور پر حفاظتی انٹر لاکس کو متحرک کرتا ہے۔.

NEMA بمقابلہ IEC کنٹیکٹر معیارات

NEMA (شمالی امریکہ) کنٹیکٹرز میں بلٹ ان سروس فیکٹرز ہوتے ہیں، یعنی 27A کے لیے ریٹیڈ NEMA سائز 1 کنٹیکٹر کبھی کبھار اوورلوڈ کو سنبھال سکتا ہے۔ معاون رابطے عام طور پر اوپر نصب ایڈ آن بلاکس ہوتے ہیں۔ NEMA کنٹیکٹرز مضبوط اوورلوڈ صلاحیت کی ضرورت والی ایپلی کیشنز میں بہترین کارکردگی کا مظاہرہ کرتے ہیں۔.

IEC (بین الاقوامی الیکٹرو ٹیکنیکل کمیشن) کنٹیکٹرز کو ایپلی کیشن کے لیے زیادہ درست طریقے سے سائز کیا جاتا ہے، جس کے لیے موٹر کے مکمل لوڈ کرنٹ اور ڈیوٹی سائیکل کے بارے میں تفصیلی معلومات کی ضرورت ہوتی ہے۔ معاون رابطے فریم سائز کے لحاظ سے بلٹ ان یا ایڈ آن بلاکس ہو سکتے ہیں۔ IEC کنٹیکٹرز عام طور پر تیز اوورلوڈ رسپانس اور زیادہ کمپیکٹ ڈائمینشنز پیش کرتے ہیں۔.

VIOX CJX2 سیریز: قابل اعتماد کے لیے انجینئرڈ

VIOX CJX2 سیریز AC رابطہ کار جدید کنٹیکٹر ڈیزائن کی مثال ہے، جس میں NEMA مضبوطی اور IEC درستگی دونوں شامل ہیں۔ معیاری کنفیگریشنز میں ایک بلٹ ان معاون رابطہ (1NO یا 1NC) شامل ہے جو خاص طور پر سیل ان ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ سائیڈ ماونٹڈ معاون رابطہ بلاکس پیچیدہ کنٹرول کی ضروریات کے لیے 4NO+4NC رابطوں تک توسیع کی اجازت دیتے ہیں۔ سلور الائے مین رابطے لاکھوں سائیکلوں کے ذریعے قابل اعتماد سوئچنگ کو یقینی بناتے ہیں، جبکہ کمپیکٹ DIN-ریل ماونٹنگ سسٹم پینل انٹیگریشن کو آسان بناتا ہے۔.

صنعت کی ایپلی کیشنز جن میں 3-وائر کنٹرول کی ضرورت ہوتی ہے۔

OSHA اور NFPA معیارات متعدد صنعتی شعبوں میں کم وولٹیج تحفظ کے ساتھ 3-وائر کنٹرول کو لازمی قرار دیتے ہیں جہاں غیر متوقع سامان شروع ہونے سے چوٹ یا موت کا خطرہ ہوتا ہے:

لکڑی کا کام کرنے والی مشینری: ٹیبل آرے، جوائنٹر، پلینر، بینڈ آرے، اور اسپنڈل شیپر کو OSHA 1910.213(b)(3) کے مطابق خودکار دوبارہ آغاز کو روکنا چاہیے۔ تیز رفتار گردش اور بے نقاب کٹنگ سطحیں سامان کے غیر متوقع طور پر انرجائز ہونے پر فوری طور پر اعضاء کاٹنے کے خطرات پیدا کرتی ہیں۔.

دھات کا کام کرنے والا سامان: لیتھ، ملنگ مشینیں، پریس بریک، اور گرائنڈر کو 3-وائر کنٹرول کی ضرورت ہوتی ہے۔ یہ مشینیں انتہائی طاقت کے تحت مواد پر کارروائی کرتی ہیں، اور غیر متوقع آغاز ورک پیس کو پروجیکٹائل کے طور پر لانچ کر سکتا ہے یا آپریٹرز کو حرکت پذیر اجزاء کے درمیان پھنسا سکتا ہے۔.

کنویئر سسٹمز: گوداموں، مینوفیکچرنگ اور ڈسٹری بیوشن سینٹرز میں میٹریل ہینڈلنگ کنویئرز دیکھ بھال کرنے یا جام صاف کرنے کے دوران عملے کے غیر متوقع بیلٹ کی حرکت کو روکنے کے لیے کنٹیکٹرز کا استعمال کرتے ہیں۔ کنویئر سسٹمز کی تقسیم شدہ نوعیت کا مطلب ہے کہ دیکھ بھال کے بعد بجلی کی بحالی بیک وقت متعدد زونز کو متاثر کر سکتی ہے۔.

صنعتی پمپ اور کمپریسر: خطرناک سیال یا ہائی پریشر گیسوں کو سنبھالنے والے عمل کی صنعت کے سازوسامان کو کنٹرول شدہ اسٹارٹ اپ سیکوینس کی ضرورت ہوتی ہے۔ 3-وائر کنٹرول اس بات کو یقینی بناتا ہے کہ آپریٹرز سامان کو انرجائز کرنے سے پہلے سسٹم کی تیاری کی تصدیق کر سکیں، عمل میں خلل، والو کو نقصان، یا پریشر ایکسکرشن کو روکتا ہے۔.

مینوفیکچرنگ اسمبلی لائنز: خودکار پروڈکشن کا سامان، روبوٹک سیلز، اور اسمبلی مشینری 3-وائر کنٹرول کو جامع حفاظتی نظاموں میں ضم کرتی ہے۔ ایمرجنسی اسٹاپ سرکٹس، حفاظتی انٹر لاکس، اور گارڈ مانیٹرنگ سبھی کنٹیکٹر پر مبنی کنٹرول پر انحصار کرتے ہیں تاکہ یہ یقینی بنایا جا سکے کہ فالٹ کی صورتحال میں دوبارہ شروع کرنے سے پہلے آپریٹر کی مداخلت کی ضرورت ہے۔.

HVAC اور بلڈنگ سسٹم: اگرچہ چھوٹے رہائشی HVAC 2-وائر کنٹرول استعمال کرتے ہیں، لیکن بڑے تجارتی اور صنعتی نظام جو اہم ماحول (ہسپتال، ڈیٹا سینٹرز، کلین رومز) کی خدمت کرتے ہیں، وولٹیج کے اتار چڑھاو سے کمپریسر کو پہنچنے والے نقصان کو روکنے اور بجلی کے واقعات کے بعد کنٹرول شدہ دوبارہ شروع کرنے کے سلسلے کو یقینی بنانے کے لیے 3-وائر کنٹرول استعمال کرتے ہیں۔.

مشترکہ دھاگہ: کوئی بھی ایپلی کیشن جہاں ایک آپریٹر بجلی کی بندش کے دوران خطرناک حرکت، کٹنگ سطحوں، یا پروسیس میٹریلز کے قریب ہونے کا معقول طور پر امکان رکھتا ہے، خودکار دوبارہ آغاز کی روک تھام کی ضرورت ہوتی ہے - جو صنعتی کنٹیکٹرز کو غیر گفت و شنید حفاظتی اجزاء بناتا ہے۔.

VIOX کنٹیکٹر سلوشنز: ہر کنکشن میں انجینئرنگ سیفٹی

VIOX الیکٹرک نے خود کو صنعتی کنٹیکٹرز کے ایک قابل اعتماد عالمی سپلائر کے طور پر قائم کیا ہے جو انتہائی مطالبہ کرنے والی حفاظت اور وشوسنییتا کی ضروریات کو پورا کرنے کے لیے انجینئرڈ ہیں۔ ہماری پروڈکٹ لائن مینوفیکچرنگ کی دہائیوں کی مہارت اور بین الاقوامی معیار کے معیارات کے عزم کی عکاسی کرتی ہے۔.

VIOX CJX2 سیریز AC کنٹیکٹرز

CJX2 سیریز ہماری فلیگ شپ کنٹیکٹر لائن کی نمائندگی کرتی ہے، جو 9A سے 95A (AC-3 ڈیوٹی) تک فریم سائز میں دستیاب ہے، جو 400VAC تھری فیز پر 4kW سے 45kW تک موٹر ایپلی کیشنز کا احاطہ کرتی ہے۔ اہم خصوصیات میں شامل ہیں:

• بلٹ ان معاون رابطے: ہر CJX2 کنٹیکٹر میں کم از کم ایک معاون رابطہ (1NO یا 1NC) شامل ہوتا ہے جو خاص طور پر سیل ان سرکٹ ایپلی کیشنز کے لیے ہوتا ہے۔
• قابل توسیع معاون بلاکس: سائیڈ ماؤنٹ اور فرنٹ ماؤنٹ معاون رابطہ ماڈیولز سسٹم انٹیگریٹرز کو پیچیدہ انٹر لاکنگ اور سگنلنگ کی ضروریات کے لیے 4NO+4NC تک رابطے شامل کرنے کی اجازت دیتے ہیں۔
• یونیورسل کوائل وولٹیج رینج: AC کوائلز (24V, 36V, 110V, 220V, 380V, 660V) اور DC کوائلز (24V, 110V, 220V) میں دستیاب ہے تاکہ مختلف کنٹرول سسٹمز کو ایڈجسٹ کیا جا سکے۔
• اعلی میکانکی برداشت: 10 ملین میکانکی آپریشنز کے لیے ریٹیڈ، جو مسلسل ڈیوٹی ایپلی کیشنز میں دہائیوں تک قابل اعتماد سروس کو یقینی بناتا ہے۔
• سلور الائے رابطے: مین رابطے AgCdO یا AgSnO2 الائے استعمال کرتے ہیں جو اعلیٰ آرک مزاحمت اور توسیع شدہ برقی زندگی فراہم کرتے ہیں۔

مکمل کنٹرول اسٹیشن حل

VIOX تسلیم کرتا ہے کہ کنٹیکٹرز جامع موٹر کنٹرول سسٹمز کا ایک جزو ہیں۔ ہمارے XB2 سیریز پش بٹن اسٹیشنز ایرگونومک، IP65-ریٹیڈ آپریٹر انٹرفیس فراہم کرتے ہیں جو CJX2 کنٹیکٹرز سے بالکل مماثل ہیں۔ معیاری تشکیلات میں شامل ہیں:

• لمحاتی اسٹارٹ بٹن (سبز، عام طور پر کھلا)
• لمحاتی اسٹاپ بٹن (سرخ، عام طور پر بند، ایمرجنسی ایپلی کیشنز کے لیے مشروم ہیڈ)
• موڈ سلیکشن کے لیے سلیکٹر سوئچز
• اسٹیٹس سگنلنگ کے لیے انڈیکیٹر لیمپ

یہ کنٹرول اسٹیشن براہ راست مشین فریموں یا ریموٹ آپریٹر پینلز پر ماؤنٹ ہوتے ہیں، ماڈیولر ڈیزائن کے ساتھ جو خصوصی ٹولنگ کے بغیر کسٹم تشکیلات کی اجازت دیتے ہیں۔.

عالمی تعمیل اور سرٹیفیکیشنز

VIOX مصنوعات ضروری بین الاقوامی سرٹیفیکیشنز رکھتی ہیں:

• سی ای مارکنگ: EU کم وولٹیج ڈائریکٹیو اور EMC ڈائریکٹیو کے ساتھ تعمیل
• آئی ای سی 60947-4-1: کنٹیکٹر کی کارکردگی اور حفاظتی معیارات
• سی سی سی سرٹیفیکیشن: گھریلو اور ایشیائی مارکیٹوں کے لیے چائنا کمپلسری سرٹیفکیٹ
• UL شناخت: منتخب مصنوعات شمالی امریکہ کی ایپلی کیشنز کے لیے UL لسٹنگ رکھتی ہیں

B2B پارٹنرشپ ایکسیلنس

ایک خصوصی B2B مینوفیکچرر کے طور پر، VIOX الیکٹریکل پینل بنانے والوں، مشین بنانے والوں اور سسٹم انٹیگریٹرز کو اس کے ساتھ سپورٹ کرتا ہے:

• والیوم پرائسنگ: OEM مقدار کے لیے مسابقتی فیکٹری ڈائریکٹ پرائسنگ
• تکنیکی مدد: کنٹرول سسٹم ڈیزائن کے لیے ایپلیکیشن انجینئرنگ اسسٹنس
• عالمی لاجسٹکس: قائم کردہ شپنگ پارٹنرشپس جو دنیا بھر میں قابل اعتماد ترسیل کو یقینی بناتی ہیں
• حسب ضرورت خدمات: اہل شراکت داروں کے لیے پرائیویٹ لیبلنگ اور تفصیلات میں ترمیم

VIOX الیکٹرک کا عزم جزو کی فراہمی سے آگے بڑھتا ہے—ہم اپنے صارفین کے ساتھ مل کر ہر تنصیب میں حفاظت کو یقینی بناتے ہیں۔.

اکثر پوچھے گئے سوالات

2-وائر اور 3-وائر کنٹرول میں بنیادی فرق کیا ہے؟

2-وائر کنٹرول ایک برقرار رابطہ سوئچ (جیسے ٹوگل سوئچ) استعمال کرتا ہے جو بجلی کی صورتحال سے قطع نظر اپنی جگہ پر رہتا ہے، جو بجلی کی بندش کے بعد خودکار دوبارہ شروع کرنے کی اجازت دیتا ہے۔ 3-وائر کنٹرول ایک کنٹیکٹر کے معاون رابطے کے ساتھ لمحاتی بٹن استعمال کرتا ہے جو ایک سیل ان سرکٹ بناتا ہے۔ اگر بجلی فیل ہو جاتی ہے، تو کنٹیکٹر ڈی انرجائز ہو جاتا ہے اور دوبارہ چلانے کے لیے جان بوجھ کر اسٹارٹ بٹن دبانے کی ضرورت ہوتی ہے—خودکار دوبارہ شروع ہونے کے خطرات کو روکتا ہے۔.

میں صنعتی موٹرز کے لیے ایک سادہ سوئچ کیوں نہیں استعمال کر سکتا؟

سادہ سوئچز میں کم وولٹیج تحفظ نہیں ہوتا ہے۔ اگر بجلی کی ناکامی کے دوران ایک سوئچ “آن” رہتا ہے، تو بجلی واپس آنے پر موٹر فوری طور پر دوبارہ شروع ہو جائے گی—ممکنہ طور پر اس وقت جب دیکھ بھال کرنے والا عملہ آلات کی سروس کر رہا ہو۔ 3-وائر کنٹرول والے صنعتی کنٹیکٹرز بجلی کی کمی کے دوران ڈی انرجائز ہو جاتے ہیں اور دوبارہ شروع کرنے کے لیے جان بوجھ کر آپریٹر کی کارروائی کی ضرورت ہوتی ہے، OSHA اور NFPA حفاظتی تقاضوں کو پورا کرتے ہیں۔ اس کے علاوہ، کنٹیکٹرز انتہائی انرش کرنٹ (6-10x چلنے والا کرنٹ) کے لیے ریٹیڈ ہیں جو موٹر شروع ہونے کے دوران ہوتے ہیں—معیاری سوئچز ان حالات میں ویلڈ ہو جائیں گے یا جل جائیں گے۔.

کنٹیکٹرز میں کم وولٹیج پروٹیکشن کیا ہے؟

کم وولٹیج پروٹیکشن (LVP)، جسے انڈر وولٹیج پروٹیکشن بھی کہا جاتا ہے، ایک حفاظتی فیچر ہے جس میں سپلائی وولٹیج ریٹیڈ وولٹیج کے تقریباً 70% سے کم ہونے پر کنٹیکٹر کوائل اپنے کانٹیکٹس کو چھوڑ دیتا ہے۔ یہ بجلی کی بندش، وولٹیج سیگ یا فیز لاس کے حالات میں آلات کی بندش کو یقینی بناتا ہے۔ کنٹیکٹر میں موجود اسپرنگ میکانزم جسمانی طور پر کانٹیکٹس کو کھول دیتے ہیں جب الیکٹرو میگنیٹک کوائل ہولڈنگ فورس کھو دیتی ہے۔ یہ غیر فعال میکانکی عمل فیل سیف آپریشن فراہم کرتا ہے—محفوظ حالت (آلات بند) کو برقرار رکھنے کے لیے کسی برقی طاقت کی ضرورت نہیں ہوتی۔.

کیا تمام کنٹیکٹرز میں معاون رابطہ (auxiliary contacts) ہوتے ہیں؟

زیادہ تر صنعتی کنٹیکٹرز میں کم از کم ایک بلٹ ان معاون رابطہ شامل ہوتا ہے، اور تقریباً تمام ایڈ آن معاون رابطہ بلاکس کو قبول کرتے ہیں۔ چھوٹے کنٹیکٹرز (9A-32A رینج) میں عام طور پر 1NO (نارمل طور پر کھلا) معاون رابطہ شامل ہوتا ہے جو بنیادی سیل ان ایپلی کیشنز کے لیے موزوں ہے۔ بڑے کنٹیکٹرز میں 1NO+1NC یا 2NO+2NC کنفیگریشنز شامل ہوسکتی ہیں۔ ایڈ آن بلاکس کنٹیکٹر کے سائیڈ یا اوپر نصب ہوتے ہیں، میکانکی طور پر مین کنٹیکٹ کی حرکت سے منسلک ہوتے ہیں۔ 3-وائر کنٹرول ایپلی کیشنز کے لیے کنٹیکٹرز کی وضاحت کرتے وقت ہمیشہ معاون رابطہ کی دستیابی کی تصدیق کریں—VIOX CJX2 سیریز کے کنٹیکٹرز میں تمام فریم سائز میں معیاری معاون رابطے شامل ہوتے ہیں۔.

سیل-اِن سرکٹ کیا ہے؟

ایک سیل ان سرکٹ (جسے ہولڈنگ سرکٹ یا لیچنگ سرکٹ بھی کہا جاتا ہے) اسٹارٹ بٹن کے متوازی وائرڈ ایک معاون رابطہ استعمال کرتا ہے تاکہ اسٹارٹ بٹن جاری ہونے کے بعد کنٹیکٹر انرجائزیشن کو برقرار رکھا جا سکے۔ جب آپ اسٹارٹ دبائیں گے، تو کنٹیکٹر کوائل انرجائز ہو جائے گا اور مین رابطوں کے علاوہ معاون رابطے کو کھینچ لے گا۔ یہ معاون رابطہ کوائل کو ایک متبادل کرنٹ پاتھ فراہم کرتا ہے، سرکٹ کو “سیل ان” کرتا ہے۔ کنٹیکٹر اس وقت تک انرجائز رہتا ہے جب تک کہ اسٹاپ بٹن سرکٹ کو نہ توڑ دے یا بجلی فیل نہ ہو جائے۔ یہ ڈیزائن 3-وائر کنٹرول اور خودکار دوبارہ شروع ہونے سے روکنے کے لیے بنیادی ہے۔.

کیا VIOX کانٹیکٹرز OSHA اور NFPA معیارات کے مطابق ہیں؟

جی ہاں۔ VIOX CJX2 سیریز کے کنٹیکٹرز IEC 60947-4-1 بین الاقوامی معیار کے مطابق ڈیزائن اور تیار کیے گئے ہیں، جو OSHA 1910.213(b)(3) کی کم وولٹیج تحفظ کی ضروریات اور NFPA 79 سیکشن 7.5.3 خودکار ری اسٹارٹ سے بچاؤ کے مینڈیٹ کے مطابق ہیں۔ جب VIOX کنٹیکٹرز کو مناسب طریقے سے 3-وائر کنٹرول کنفیگریشن میں وائر کیا جاتا ہے، تو وہ صنعتی حفاظتی ضوابط کے تحت مطلوبہ خودکار ری اسٹارٹ سے بچاؤ فراہم کرتے ہیں۔ ہماری تکنیکی دستاویزات میں تعمیل کرنے والے 3-وائر نفاذ کو ظاہر کرنے والے حوالہ کنٹرول اسکیمیٹکس شامل ہیں۔ آپ کی درخواست سے متعلق مخصوص تعمیل کے سوالات کے لیے، VIOX تکنیکی سپورٹ درخواست کے مطابق مخصوص رہنمائی فراہم کر سکتا ہے۔.

نتیجہ: ہر آپریشن میں حفاظت کو یقینی بنایا گیا ہے۔

سادہ 2-وائر سوئچز سے لے کر ذہین 3-وائر کنٹیکٹر کنٹرول تک کا ارتقاء صنعتی حفاظت کی سب سے اہم پیش رفتوں میں سے ایک کی نمائندگی کرتا ہے۔ اگرچہ ایک بنیادی ٹوگل سوئچ اور مناسب طریقے سے متعین کنٹیکٹر سسٹم کے درمیان لاگت کا فرق کافی معلوم ہو سکتا ہے، لیکن یہ سرمایہ کاری ایک ایسی چیز خریدتی ہے جو انمول ہے: یہ یقین دہانی کہ بجلی کی بندش اہلکاروں کی چوٹوں میں تبدیل نہیں ہوگی۔.

ہر صنعتی سہولت مینیجر، الیکٹریکل کنٹریکٹر، اور مشین بنانے والے کو ایک بنیادی انتخاب کا سامنا ہے: ایسے کنٹرول سسٹمز کی وضاحت کریں جو محض بجلی کو سوئچ کرتے ہیں، یا ایسے سسٹمز کو انجینئر کریں جو فعال طور پر حادثات کو روکتے ہیں۔ ریگولیٹری منظر نامے—OSHA, NFPA, IEC—نے اس انتخاب کو واضح کر دیا ہے۔ کم وولٹیج تحفظ کے ساتھ 3-وائر کنٹرول کوئی سفارش نہیں ہے۔ یہ ایک ضرورت ہے جہاں بھی غیر متوقع آلات کے اسٹارٹ اپ سے خطرات لاحق ہوں۔.

VIOX الیکٹرک اس حفاظتی لازمی کے ساتھ کنٹیکٹرز کو اپنے بنیادی اصول کے طور پر انجینئر کرتا ہے۔ ہماری CJX2 سیریز برقی مقناطیسی سوئچنگ آلات سے زیادہ کی نمائندگی کرتی ہے۔ یہ درستگی سے انجینئرڈ حفاظتی نظام ہیں جو محفوظ طریقے سے ناکام ہونے، لاکھوں سائیکلوں کے ذریعے قابل اعتماد طریقے سے کام کرنے اور جامع موٹر کنٹرول ایپلی کیشنز میں بغیر کسی رکاوٹ کے ضم ہونے کے لیے ڈیزائن کیے گئے ہیں۔ جب آپ VIOX کنٹیکٹرز کی وضاحت کرتے ہیں، تو آپ صرف اجزاء نہیں خرید رہے ہیں—آپ ایک ایسے مینوفیکچرر کے ساتھ شراکت کر رہے ہیں جو آپ کے اہلکاروں اور آپ کی ذمہ داری کی نمائش کی حفاظت کے لیے پرعزم ہے۔.

صنعتی آٹومیشن ترقی کرتی رہے گی، لیکن کنٹیکٹر سیفٹی کی بنیادی طبیعیات مستقل رہتی ہے: جب کوائل پاور فیل ہو جاتی ہے تو اسپرنگ پریشر برقی مقناطیسی قوت کو شکست دیتا ہے۔ اس خوبصورت فیل سیف میکانزم نے اس کے اختیار کیے جانے کے بعد سے لاتعداد حادثات کو روکا ہے۔ 2-وائر اور 3-وائر کنٹرول کے درمیان اہم فرق کو سمجھ کر، آپ موٹر کنٹرول سسٹمز کی وضاحت، انسٹال اور دیکھ بھال کرنے کے لیے لیس ہیں جو ریگولیٹری تقاضوں اور انسانی زندگی کی حفاظت کے اعلیٰ معیار دونوں کو پورا کرتے ہیں۔.
