120 V آؤٹ لیٹ کی تشخیص تعلقات کا موازنہ کرکے کریں، نہ کہ کسی ایک وولٹیج کو الگ تھلگ جانچ کر۔ عام طور پر کام کرنے والے گراؤنڈنگ ریسیپٹیکل پر، ہاٹ ٹو نیوٹرل اور ہاٹ ٹو گراؤنڈ وولٹیج ایک جیسے ہونے چاہئیں، جبکہ نیوٹرل ٹو گراؤنڈ وولٹیج بہت کم ہونا چاہیے اور لوڈ کے ساتھ بڑھ سکتا ہے۔ اگر ہاٹ ٹو نیوٹرل وولٹیج گر جائے جبکہ نیوٹرل ٹو گراؤنڈ بڑھ جائے، تو نیوٹرل پاتھ میں وولٹیج ڈراپ کا شبہ کریں۔ اگر ہاٹ ٹو نیوٹرل اور ہاٹ ٹو گراؤنڈ دونوں ایک ساتھ گر جائیں، تو لائن پاتھ یا اپ اسٹریم سپلائی کی جانچ کریں۔ عام نظر آنے والے وولٹیج اس بات کا ثبوت نہیں ہیں کہ آلات کا گراؤنڈنگ پاتھ قابل قبول حد تک کم مائبادہ (impedance) رکھتا ہے۔.
انرجائزڈ ٹیسٹنگ کی حدود: یہ مضمون اہل برقی کارکنوں کے لیے تشخیصی منطق کی وضاحت کرتا ہے۔ یہ غیر اہل قارئین کو انرجائزڈ ریسیپٹیکل میں پروبس داخل کرنے کی ہدایت نہیں دیتا۔ OSHA کا کہنا ہے کہ صرف اہل افراد ہی برقی سرکٹس یا آلات پر ٹیسٹنگ کر سکتے ہیں، اور یہ کہ آلات، لیڈز، پروبس اور لوازمات کا معائنہ کیا جانا چاہیے اور وہ سرکٹ اور ماحول کے لیے ریٹیڈ ہونے چاہئیں۔ انرجائزڈ سرکٹ پر کبھی بھی ریزسٹنس یا کنٹینیوٹی موڈ کا استعمال نہ کریں۔.
دائرہ کار: کون سا آؤٹ لیٹ اور وائرنگ سسٹم؟
یہ گائیڈ روایتی شمالی امریکی 120 V، 15 A یا 20 A گراؤنڈنگ ٹائپ ریسیپٹیکل پر لاگو ہوتی ہے جو درج ذیل سے سپلائی ہوتا ہے:
- ایک ان گراؤنڈڈ کنڈکٹر، جسے عام طور پر کہا جاتا ہے گرم;
- ایک گراؤنڈڈ سرکٹ کنڈکٹر، جسے عام طور پر کہا جاتا ہے غیر جانبدار; ؛ اور
- ایک آلات کا گراؤنڈنگ کنڈکٹر، جسے عام طور پر کہا جاتا ہے گراؤنڈ.
یہ 230 V IEC ساکٹ سسٹمز، آئسولیٹڈ گراؤنڈ ہیلتھ کیئر سرکٹس، ان گراؤنڈڈ سسٹمز، غیر معمولی بانڈنگ انتظامات کے حامل الگ سے اخذ کردہ سسٹمز، یا درست GFCI/AFCI ٹیسٹ کے طریقہ کار کے لیے تشخیصی جدول فراہم نہیں کرتا ہے۔ وہ سسٹمز مختلف تعلقات پیدا کر سکتے ہیں اور انہیں اپنی دستاویزات اور قواعد کی ضرورت ہوتی ہے۔.
ٹربل شوٹنگ سے پہلے کنڈکٹر کی اصطلاحات کے لیے، دیکھیں لائن بمقابلہ لوڈ بمقابلہ نیوٹرل وائر.

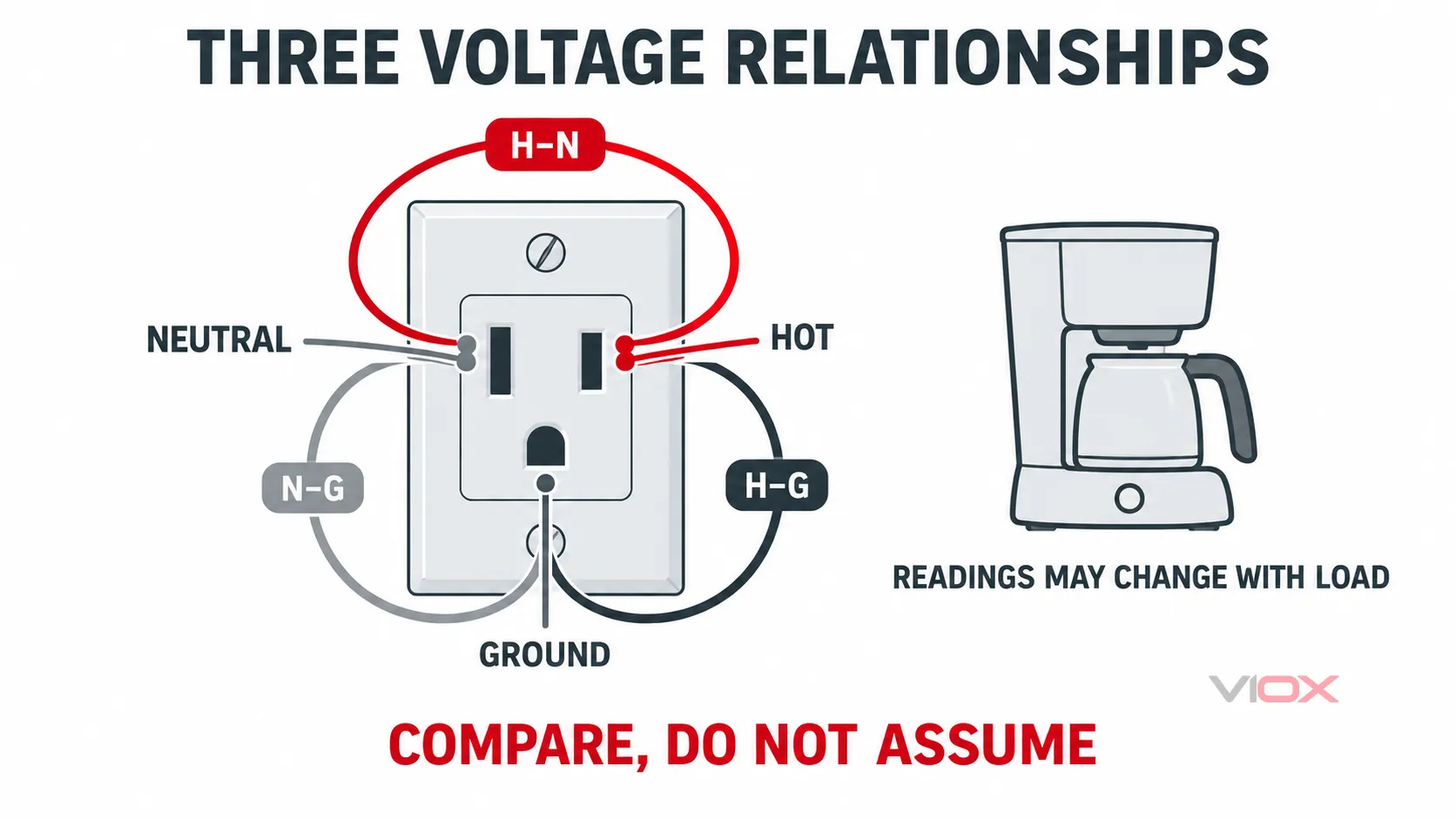

تین وولٹیج تعلقات
ایک اہل شخص عام طور پر ریسیپٹیکل پر وولٹیج کے تین تعلقات کی شناخت سے شروعات کرتا ہے۔.
| پیمائش | یہ کس چیز کی نمائندگی کرتا ہے | یہ کیا ظاہر کرنے میں مدد کر سکتا ہے | یہ کیا ثابت نہیں کرتا |
|---|---|---|---|
| ہاٹ سے نیوٹرل (H-N) | عام 120 V لوڈ کے لیے دستیاب وولٹیج | سپلائی کی کمی، لائن یا نیوٹرل وولٹیج ڈراپ، غیر معمولی سپلائی وولٹیج | درست پولرٹی، گراؤنڈنگ-پاتھ کی سالمیت، یا بذات خود سورس امپیڈنس |
| ہاٹ سے گراؤنڈ (H-G) | ان گراؤنڈڈ کنڈکٹر اور آلات کے گراؤنڈنگ پاتھ کے درمیان وولٹیج | H-N کے لیے موازنہ کا حوالہ؛ ممکنہ اوپن گراؤنڈ کی نشاندہی | صرف اس وجہ سے کہ ڈیجیٹل میٹر وولٹیج ظاہر کرتا ہے، ایک کم مائبادا (low-impedance) گراؤنڈنگ پاتھ |
| نیوٹرل سے گراؤنڈ (N-G) | نیوٹرل پاتھ ڈراپ اور دیگر نظامی حالات سے پیدا ہونے والا وولٹیج کا فرق | H-N اور H-G کے ساتھ تشریح کیے جانے پر نیوٹرل پاتھ کی لوڈنگ یا مزاحمت | ایک آفاقی پاس/فیل نتیجہ، قابل اعتراض کرنٹ کی عدم موجودگی، یا درست ڈاؤن اسٹریم بانڈنگ |
ایک سادہ لوڈڈ برانچ سرکٹ میں، ہاٹ اور نیوٹرل دونوں کنڈکٹرز میں مائبادا (impedance) ہوتا ہے۔ ان کنڈکٹرز سے گزرنے والا کرنٹ وولٹیج ڈراپ پیدا کرتا ہے۔ آلات کا گراؤنڈنگ کنڈکٹر عام لوڈ کرنٹ نہیں لے جانا چاہیے، اس لیے اس کا وولٹیج پروفائل مختلف ہوتا ہے۔ یہی وجہ ہے کہ کنٹرول شدہ لوڈ کے تحت H-N، H-G، اور N-G کا موازنہ یہ ظاہر کر سکتا ہے کہ سرکٹ کا کون سا حصہ وولٹیج کھو رہا ہے۔.
اس تعلق کو ایک سخت مساوات میں تبدیل نہ کریں۔ میٹر کی درستگی، کنڈکٹر کی مائبادا، لوڈ ویوفارم، بانڈنگ کا مقام، متوازی راستے، پیمائش کا نقطہ، اور سپلائی میں تغیرات سب نتائج کو متاثر کرتے ہیں۔.
فوری تشخیصی میٹرکس
اس ٹیبل کو فالٹ-کلاس اسکرین کے طور پر استعمال کریں، نہ کہ اس اجازت کے طور پر کہ جب صورتحال غیر مستحکم، خراب، یا غیر واضح ہو تو برقی کام جاری رکھا جائے۔.
| مشاہدہ شدہ پیٹرن | ممکنہ فالٹ کلاس | یہ پیٹرن کیوں ظاہر ہوتا ہے | اگلا محفوظ اقدام |
|---|---|---|---|
| H-N اور H-G ایک جیسے ہیں؛ N-G بہت چھوٹا ہے | تعلق عام طور پر ایک نارمل انرجائزڈ سرکٹ سے مطابقت رکھتا ہے | نیوٹرل لوڈ کرنٹ لے جا رہا ہے؛ گراؤنڈ موازنہ کے حوالہ کے طور پر کام کر رہا ہے | صرف تب جاری رکھیں اگر شکایت برقرار رہے اور ٹیسٹ پلان میں کنٹرولڈ لوڈ یا ریکارڈنگ کی ضرورت ہو۔ |
| H-N نارمل ہے لیکن مخصوص ہاٹ سلاٹ ٹو گراؤنڈ ریڈنگ صفر کے قریب ہے، جبکہ دوسری سلاٹ ٹو گراؤنڈ ریڈنگ برائے نام (nominal) کے قریب ہے۔ | ریسیپٹیکل پر ہاٹ اور نیوٹرل الٹے ہو سکتے ہیں۔ | پولرائزڈ سلاٹ کی شناخت اب کنڈکٹر کے فنکشن سے مطابقت نہیں رکھتی۔ | بجلی منقطع کریں، جہاں لاگو ہو لاک آؤٹ کریں، وولٹیج کی عدم موجودگی کی تصدیق کریں، پھر کنڈکٹر ٹرمینیشن اور اپ اسٹریم پولرٹی کا معائنہ کریں۔ |
| H-N موجود ہے لیکن H-G غیر حاضر، غیر مستحکم، یا واضح طور پر متضاد ہے۔ | سامان کی گراؤنڈنگ کا راستہ کھلا یا غیر مؤثر ہونے کا امکان ہے۔ | لوڈ سرکٹ گراؤنڈنگ پاتھ نہ ہونے کے باوجود بھی ہاٹ اور نیوٹرل کے ذریعے کام کر سکتا ہے۔ | ریسیپٹیکل کو گراؤنڈ سمجھنا بند کریں؛ بجلی منقطع کریں اور مناسب طریقے سے گراؤنڈنگ پاتھ کی تصدیق کریں۔ |
| H-G برائے نام کے قریب رہتا ہے لیکن H-N غائب ہے، غیر مستحکم ہے، یا لوڈ کے تحت گر جاتا ہے۔ | نیوٹرل کا کھلا ہونا یا ہائی ریزسٹنس ممکن ہے۔ | ہاٹ کنڈکٹر اور گراؤنڈنگ ریفرنس دستیاب رہتے ہیں جبکہ نارمل ریٹرن پاتھ منقطع ہو جاتا ہے۔ | سرکٹ کا استعمال بند کریں؛ اسے الگ کریں اور نیوٹرل پاتھ کا معائنہ کریں، بشمول شیئرڈ نیوٹرل کی صورتحال۔ |
| نو-لوڈ وولٹیج نارمل دکھائی دیتا ہے؛ لوڈ کے تحت H-N گر جاتا ہے اور N-G بڑھ جاتا ہے۔ | نیوٹرل پاتھ میں ہائی ریزسٹنس یا ضرورت سے زیادہ ڈراپ ممکن ہے۔ | لوڈ کرنٹ ریسیپٹیکل نیوٹرل اور بانڈنگ پوائنٹ کے درمیان وولٹیج ڈراپ میں اضافے کا باعث بنتا ہے۔ | برقی رو منقطع کریں اور نیوٹرل ٹرمینیشنز اور سرکٹ کے راستے کا معائنہ کریں؛ لوڈنگ اور کنڈکٹر کی حالت کا جائزہ لیں۔ |
| نو-لوڈ وولٹیج نارمل دکھائی دیتا ہے؛ لوڈ کے تحت H-N اور H-G دونوں ایک جیسے گرتے ہیں۔ | ہاٹ پاتھ میں زیادہ ریزسٹنس یا اپ اسٹریم وولٹیج میں کمی کا امکان ہے۔ | دونوں پیمائشیں ایک ہی ان گراؤنڈڈ کنڈکٹر اور سورس کا اشتراک کرتی ہیں۔ | منظور شدہ ٹیسٹ پلان کا استعمال کرتے ہوئے کسی دوسرے سرکٹ یا اپ اسٹریم پوائنٹ کا موازنہ کریں؛ آئسولیشن کے بعد لائن سائیڈ کنکشنز کا معائنہ کریں۔ |
| وولٹیج وقفے وقفے سے آتا ہے، دوسرے لوڈز کے ساتھ جمپ کرتا ہے، یا وقت کے ساتھ تبدیل ہوتا رہتا ہے۔ | ڈھیلا کنکشن، شیئرڈ-نیوٹرل کا مسئلہ، یوٹیلیٹی میں تبدیلی، سوئچنگ میں خلل، یا لوڈ کا باہمی تعامل ممکن ہے۔ | ایک وقتی ریڈنگ ایونٹ کی ٹائمنگ یا باہمی تعلق کو ظاہر نہیں کر سکتی۔ | اگر اوور وولٹیج، ہیٹنگ، آرکنگ، یا عدم استحکام کا شبہ ہو تو رک جائیں؛ اہل معائنہ اور ریکارڈنگ کے آلات استعمال کریں۔ |
| تھری لائٹ ٹیسٹر “درست” کی رپورٹ دیتا ہے، لیکن شکایت برقرار رہتی ہے۔ | ٹیسٹر کی محدودیت، ہائی ریزسٹنس، بوٹ لیگ گراؤنڈ، یا وقفے وقفے سے آنے والا فالٹ اب بھی ممکن ہے۔ | سادہ ٹیسٹرز وائرنگ کی حالتوں کے صرف ایک محدود سیٹ کی نشاندہی کرتے ہیں۔ | انسٹرومینٹڈ ٹیسٹ کی طرف بڑھیں؛ لائٹ پیٹرن کو مکمل سرکٹ کی سالمیت کا ثبوت نہ سمجھیں۔ |
کوئی بھی ایک قطار درست جسمانی نقص کو ثابت نہیں کرتی۔ یہ تفتیش کی اگلی شاخ کی نشاندہی کرتی ہے۔.
نو-لوڈ اور لوڈڈ ریڈنگز کا موازنہ کیوں ضروری ہے
ایک ہائی ریزسٹنس کنکشن اتنا کرنٹ گزار سکتا ہے کہ ہائی امپیڈنس ڈیجیٹل ملٹی میٹر نارمل نظر آنے والا وولٹیج دکھا سکے۔ وہی کنکشن بامعنی لوڈ لگائے جانے پر کافی وولٹیج ضائع کر سکتا ہے۔.
یہ فرق آؤٹ لیٹ کی ٹربل شوٹنگ کے لیے مرکزی حیثیت رکھتا ہے:
- نو-لوڈ پیمائش: ظاہر کرتی ہے کہ برقی پوٹینشل موجود ہے، لیکن یہ کنکشن کی ناقص سالمیت کو چھپا سکتی ہے۔.
- کنٹرول شدہ لوڈڈ پیمائش: ظاہر کرتی ہے کہ کرنٹ بہنے پر سرکٹ کیسا برتاؤ کرتا ہے۔.
- کسی دوسرے مقام پر موازنہ: مقامی برانچ-سرکٹ کے مسئلے کو اپ اسٹریم سپلائی کے مسئلے سے الگ کرنے میں مدد کرتا ہے۔.
- وقت کے ساتھ پیمائش: ان واقعات کو ظاہر کرتی ہے جو اسپاٹ چیک سے چھوٹ جاتے ہیں۔.
کنٹرول شدہ لوڈ کو سرکٹ، ریسیپٹیکل، ٹیسٹ کے آلات اور کام کے طریقہ کار کے مطابق ہونا چاہیے۔ یہ مضمون کسی پورٹیبل آلات یا ٹیسٹ کرنٹ کے بارے میں کوئی ہدایت نہیں دیتا۔ عارضی طور پر تیار کردہ ہائی پاور لوڈز پہلے سے خراب کنکشن کو زیادہ گرم کر سکتے ہیں اور انہیں مقصد کے لیے ڈیزائن کردہ ٹیسٹ انسٹرومنٹ اور ماہرانہ فیصلے کے متبادل کے طور پر استعمال نہیں کیا جانا چاہیے۔.
کنڈکٹر ڈراپ کے پیچھے کا حساب اب بھی متعلقہ AC پاتھ کے لیے ΔV = I × Z ہے، لیکن ریسیپٹیکل ٹیسٹ اس امپیڈنس کے ہر جزو کو آزادانہ طور پر ظاہر نہیں کرتا ہے۔ فارمولا پر مبنی ڈیزائن کے کام کے لیے، VIOX کی وولٹیج ڈراپ کیلکولیشن گائیڈ استعمال کریں۔.
ہائی ریزسٹنس نیوٹرل بمقابلہ ہائی ریزسٹنس ہاٹ
دونوں فالٹس آلات میں کم وولٹیج کا باعث بن سکتے ہیں، لیکن ان کی تقابلی ریڈنگز مختلف ہوتی ہیں۔.
ہائی ریزسٹنس نیوٹرل پاتھ
جب نیوٹرل پاتھ میں ضرورت سے زیادہ ریزسٹنس ہو، تو لوڈ کرنٹ ریسیپٹیکل پر نیوٹرل پوٹینشل کو آلات کی گراؤنڈنگ ریفرنس کے مقابلے میں بڑھا دیتا ہے۔ لوڈ کے تحت، متوقع پیٹرن یہ ہے:
- H-N کم ہو جاتا ہے؛;
- N-G بڑھ جاتا ہے؛ اور
- H-G، H-N کی نسبت اپ اسٹریم سورس وولٹیج کے زیادہ قریب رہ سکتا ہے۔.
ممکنہ طبعی وجوہات میں ڈھیلا ٹرمینل، خراب کنڈکٹر، ناقص جوڑ، زیادہ گرم کنکشن، یا اوورلوڈ پاتھ شامل ہیں۔ ایک ملٹی وائر برانچ سرکٹ ایک زیادہ سنگین امکان کا اضافہ کرتا ہے: ایک کھلا یا غیر مستحکم شیئرڈ نیوٹرل دو 120 V لوڈز کو ان کے متوقع وولٹیج سے دور لے جا سکتا ہے۔ اگر لوڈز میں تبدیلی کے ساتھ ایک ریسیپٹیکل غیر معمولی طور پر ہائی ہو جائے جبکہ دوسرا لو ہو جائے، تو ٹیسٹنگ روک دیں اور اہل معائنے کے لیے سسٹم کو الگ کر دیں۔.
ہائی ریزسٹنس ہاٹ پاتھ
جب ان گراؤنڈڈ کنڈکٹر پر ضرورت سے زیادہ ریزسٹنس ہو، تو H-N اور H-G دونوں اسی متاثرہ پاتھ کا استعمال کرتے ہیں۔ لوڈ کے تحت، دونوں ریڈنگز ایک ساتھ گرنے کا رجحان رکھتی ہیں۔ N-G شاید مکمل نقصان کا حساب دینے کے لیے کافی نہ بڑھے۔.
یہ پیٹرن تب بھی ہو سکتا ہے جب اپ اسٹریم سپلائی خود کم ہو جائے۔ صرف ایک متعین محفوظ ورک پلان کے تحت کسی مناسب اپ اسٹریم یا غیر متاثرہ سرکٹ پر پیمائش کا موازنہ کریں۔ صرف موازنہ کا ایک اور پوائنٹ حاصل کرنے کے لیے انرجائزڈ باکسز کو نہ کھولیں۔.
پولرٹی، اوپن گراؤنڈ، اور فالس گراؤنڈ کے اشارے
الٹ ہاٹ اور نیوٹرل
ایک ریورس پولرٹی والا ریسیپٹیکل اب بھی بہت سے لوڈز کو پاور دے سکتا ہے، لہذا “آلات کا کام کرنا” درست پولرٹی کا ثبوت نہیں ہے۔ امریکی کنزیومر پروڈکٹ سیفٹی کمیشن نے ریورس پولرٹی والے آؤٹ لیٹ پروڈکٹس کو جھٹکے اور آگ کے خطرات کے طور پر دیکھا ہے کیونکہ پولرائزیشن اس بات کا حصہ ہے کہ منسلک آلات کس طرح کنٹرول کرتے ہیں کہ کون سے اندرونی حصے ان گراؤنڈڈ کنڈکٹر سے منسلک رہیں۔.
ایک تھری لائٹ ٹیسٹر عام پولرٹی کی غلطیوں کی جانچ کر سکتا ہے، جبکہ ایک اہل شخص سلاٹ ٹو گراؤنڈ تعلقات کی تشریح کر سکتا ہے۔ اصلاح کے لیے ڈی-انرجائزیشن اور معائنے کی ضرورت ہوتی ہے، نہ کہ صرف پلگ کو گھمانے یا ریسیپٹیکل کو دوبارہ لیبل کرنے کی۔.
آلات کی ارتھنگ کا کھلا ہونا
ایک نارمل H-N ریڈنگ کے لیے حفاظتی ارتھنگ کنڈکٹر کی ضرورت نہیں ہوتی، لہذا ایک بغیر ارتھ والا ریسیپٹیکل لوڈز کو چلانا جاری رکھ سکتا ہے۔ H-G غائب یا غیر مستحکم ہو سکتا ہے، لیکن ایک حساس میٹر کیپسیٹیو کپلڈ یا دیگر گمراہ کن وولٹیج بھی دکھا سکتا ہے۔.
گراؤنڈنگ پاتھ کی تصدیق کے لیے مناسب تسلسل (continuity) یا مائبڈن (impedance) کے طریقہ کار کی ضرورت ہوتی ہے جو درست انرجائزڈ یا ڈی-انرجائزڈ حالات میں انجام دیا جائے۔ OSHA کی یقینی آلات کی گراؤنڈنگ گائیڈنس تسلسل کی جانچ کو ٹرمینل کنکشن کی تصدیق سے الگ کرتی ہے؛ صرف وولٹیج کا اشارہ مکمل ٹیسٹ نہیں ہے۔.
بوٹ لیگ یا ڈاؤن اسٹریم نیوٹرل-گراؤنڈ کنکشن
اجازت شدہ بانڈنگ پوائنٹ کے بعد نیوٹرل کو گراؤنڈ ٹرمینل سے جوڑنا ایک بنیادی ٹیسٹر پر تسلی بخش پیٹرن دکھا سکتا ہے جبکہ گراؤنڈنگ پاتھس یا منسلک دھاتی کام پر نارمل ریٹرن کرنٹ ڈال سکتا ہے۔ تین ریسیپٹیکل وولٹیجز اس حالت کو ظاہر نہیں کر سکتے کیونکہ نیوٹرل اور گراؤنڈ کو مقامی طور پر ایک دوسرے کے قریب کر دیا گیا ہے۔.
معائنہ، کرنٹ کی پیمائش، مائبڈن ٹیسٹنگ، اور سسٹم بانڈنگ کے انتظام کے علم کی ضرورت ہو سکتی ہے۔ سسٹم کی حدود کے لیے، دیکھیں نیوٹرل بار بمقابلہ گراؤنڈنگ بار.
یونیورسل نیوٹرل ٹو گراؤنڈ لمٹ کا استعمال نہ کریں
نیوٹرل سے گراؤنڈ وولٹیج نیوٹرل پاتھ مائبڈن سے گزرنے والے کرنٹ سے پیدا ہوتا ہے۔ یہ درج ذیل کے ساتھ تبدیل ہوتا ہے:
- لوڈ کرنٹ اور لوڈ ویوفارم؛;
- کنڈکٹر کی لمبائی اور سائز؛;
- کنکشن کی مزاحمت؛;
- نیوٹرل-گراؤنڈ بانڈ کا مقام؛;
- مشترکہ نیوٹرل اور متوازی راستے کی صورتحال؛;
- جہاں پیمائش لی جاتی ہے؛ اور
- سورس اور ٹرانسفارمر کی کنفیگریشن۔.
1 V، 2 V، یا 3 V جیسی اقدار کو اکثر انگوٹھے کے اصول (rules of thumb) کے طور پر دہرایا جاتا ہے، لیکن یہ ہر ریسیپٹیکل کے لیے آفاقی تشخیص یا کوڈ کی حد نہیں ہیں۔ رجحان اور سیاق و سباق زیادہ اہمیت رکھتے ہیں: کیا کسی معلوم لوڈ کے شروع ہونے پر N-G میں تیزی سے اضافہ ہوتا ہے؟ کیا H-N میں اسی مقدار سے کمی آتی ہے؟ کیا یہ رویہ ایک آؤٹ لیٹ تک محدود ہے، ایک برانچ سرکٹ میں عام ہے، یا پوری سروس میں نظر آتا ہے؟
اسی طرح، ANSI C84.1 وولٹیج رینج کا فریم ورک سروس وولٹیج کو یوٹیلائزیشن وولٹیج سے الگ کرتا ہے۔ 120 V کا ایک نامیاتی لیبل اس کا مطلب نہیں ہے کہ ہر فوری ریڈنگ بالکل 120.0 V کے برابر ہونی چاہیے۔ انٹرنیٹ کی کسی ایک حد کو کاپی کرنے کے بجائے موجودہ ایڈیشن، یوٹیلیٹی کے تقاضوں، آلات کی ان پٹ حدود، اور پیمائش کے حالات کا اطلاق کریں۔.

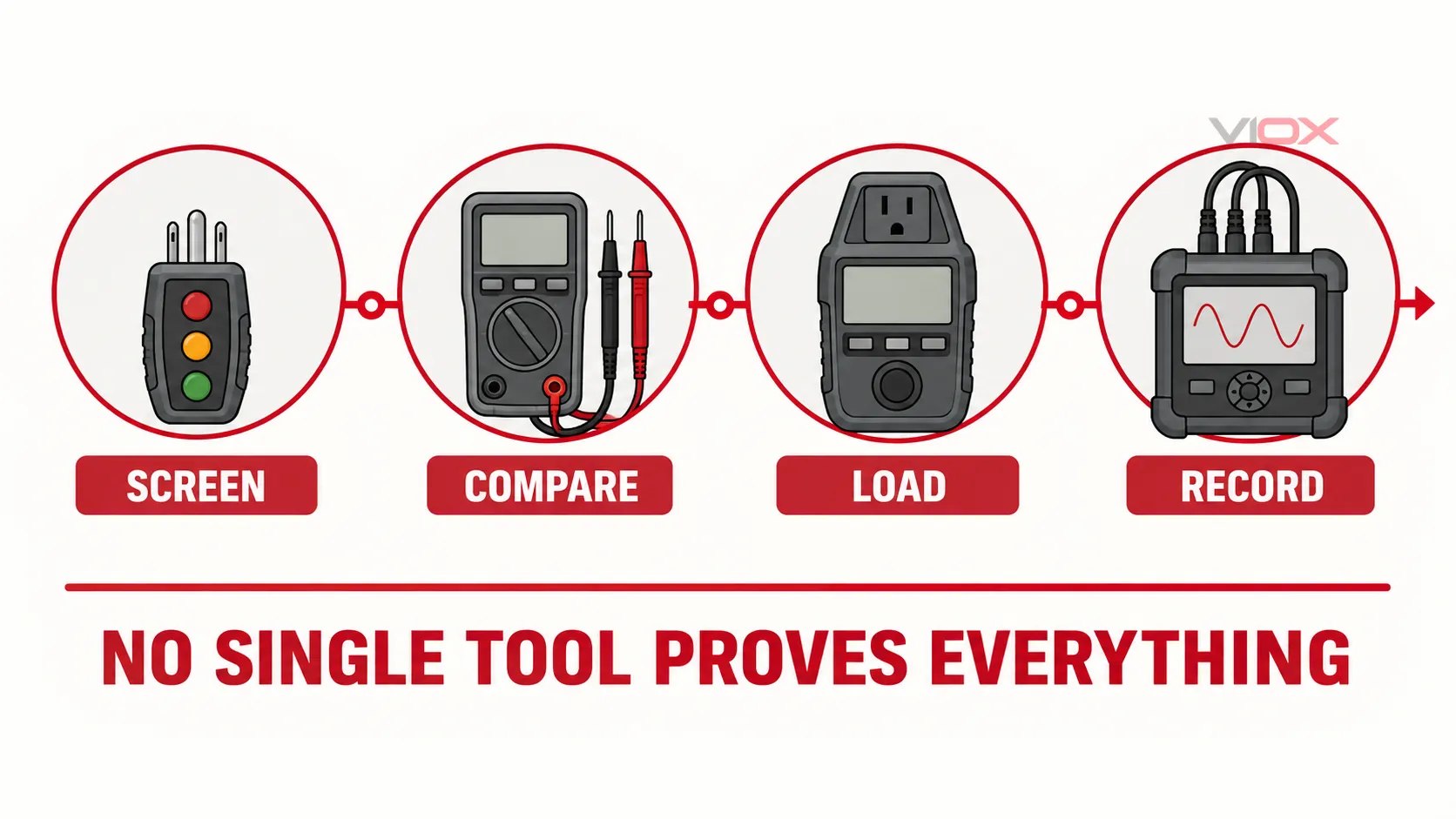

سوال کے مطابق آلہ منتخب کریں
| آلہ | بہترین استعمال | اہم حد |
|---|---|---|
| تھری لائٹ آؤٹ لیٹ ٹیسٹر | عام پولرٹی اور کنڈکٹر کی موجودگی کی محدود شرائط کے لیے فوری اسکریننگ | UL زمرے کی معلومات واضح طور پر آؤٹ لیٹ سرکٹ ٹیسٹرز کو غیر جامع تشخیصی آلات کے طور پر بیان کرتی ہیں؛ یہ ہر خطرناک وائرنگ کی حالت کو ثابت نہیں کر سکتے |
| ڈیجیٹل ملٹی میٹر | H-N، H-G، اور N-G وولٹیج کے تعلقات کا موازنہ کریں | ایک ہائی امپیڈینس ریڈنگ خراب کنکشن کے ذریعے نارمل دکھائی دے سکتی ہے اور یہ گراؤنڈنگ پاتھ کی امپیڈینس کو ثابت نہیں کرتی |
| مقصد کے لیے ڈیزائن کردہ ریسیپٹیکل/لوڈ ٹیسٹر | کنٹرول شدہ لوڈ کے تحت وولٹیج کے رویے کا مشاہدہ کریں اور، آلے کے لحاظ سے، سرکٹ کی کارکردگی کا تخمینہ لگائیں | نتائج آلے کے طریقہ کار پر منحصر ہوتے ہیں؛ یہ بصری معائنے یا خراب وائرنگ کی درستگی کا متبادل نہیں ہے |
| کلیمپ میٹر | کنڈکٹر کرنٹ چیک کریں اور نیوٹرل یا گراؤنڈنگ پاتھ کرنٹ کی تحقیقات کریں جہاں کنڈکٹرز تک محفوظ طریقے سے رسائی ممکن ہو | درست کنڈکٹر تک رسائی کے لیے پینل یا باکس کے کام کی ضرورت پڑ سکتی ہے اور یہ بذات خود کنکشن کے نقص کی نشاندہی نہیں کرتا |
| پاور کوالٹی ریکارڈر | وقت کے ساتھ ساتھ سیگز (sags)، سویلز (swells)، رکاوٹوں اور ٹائمنگ کے باہمی تعلقات کو ریکارڈ کریں | درست سیٹ اپ، ایونٹ کی حد، دورانیہ، اور تشریح درکار ہوتی ہے؛ ایک ریکارڈر وائرنگ کی خرابی کو ٹھیک نہیں کر سکتا |
کسی بھی پیمائش سے پہلے، اہل شخص کو سرکٹ اور ماحول کے لیے موزوں ریٹنگ والے آلے اور لوازمات کا انتخاب کرنا چاہیے، ان کا نقصان کے لیے معائنہ کرنا چاہیے، اور مینوفیکچرر کی ہدایات کو سمجھنا چاہیے۔ نان کانٹیکٹ وولٹیج ڈیٹیکٹر ابتدائی اشارے کے طور پر مفید ہے، لیکن یہ سرکٹ کے ڈی-انرجائز ہونے کو ثابت کرنے کے لیے درکار ٹیسٹ کے طریقہ کار کی جگہ نہیں لے سکتا۔.
جب آؤٹ لیٹ بنیادی وجہ نہ ہو
اگر آؤٹ لیٹ کی وائرنگ اور لوڈڈ وولٹیج کا رویہ معمول کے مطابق نظر آئے، تو یہ فرض کیے بغیر کہ یوٹیلیٹی ذمہ دار ہے، تفتیش کو وسیع کریں۔.
ایک برانچ پر موجود کئی آؤٹ لیٹس میں ایک جیسا ڈراپ ظاہر ہوتا ہے
مسئلہ کسی مشترکہ اپ اسٹریم سپلائس، بریکر ٹرمینیشن، برانچ کنڈکٹر، یا نیوٹرل کنکشن پر ہو سکتا ہے۔ وائرنگ کو چھیڑنے سے پہلے نقشہ بنائیں کہ کون سے پوائنٹس متاثر ہیں۔.
کئی سرکٹس ایک ساتھ تبدیل ہوتے ہیں
سروس، فیڈر، پینل، ٹرانسفارمر، یا یوٹیلیٹی سائیڈ کی حالت کو دیکھیں۔ اسپلٹ فیز سسٹمز میں، دو 120 V لیگز پر مخالف تبدیلیاں غیر مستحکم مشترکہ یا سروس نیوٹرل کی انتباہی علامت ہو سکتی ہیں۔.
RMS وولٹیج نارمل ہے لیکن الیکٹرانک آلات پھر بھی ری سیٹ ہو جاتے ہیں
ایک اسپاٹ RMS ریڈنگ مختصر تعطل، بار بار ہونے والے سیگز، ویوفارم ڈسٹورشن، یا ٹرانزینٹس کو نظر انداز کر سکتی ہے۔ آلات کی علامات اور ایونٹ کے وقت سے منسلک پیمائش کے منصوبے کے ساتھ ریکارڈر یا پاور کوالٹی اینالائزر کا استعمال کریں۔.
وولٹیج گرنے کے بجائے GFCI یا بریکر ٹرپ ہو جاتا ہے
بنیادی کام وولٹیج کی تشخیص سے بدل کر پروٹیکشن (تحفظ) کی تشخیص ہو گیا ہے۔ اس میں لیکیج پاتھ، مشترکہ یا مستعار نیوٹرل، منسلک لوڈ میں خرابی، یا ڈیوائس کا مسئلہ شامل ہو سکتا ہے۔ ملاحظہ کریں مشترکہ اور مستعار نیوٹرل کس طرح RCD اور RCBO کے ٹرپ ہونے کا سبب بنتے ہیں اور RCD بمقابلہ GFCI بمقابلہ سرج پروٹیکٹر ان حدود کے لیے۔.
اسٹاپ کنڈیشنز
ٹیسٹ روک دیں اور درج ذیل میں سے کوئی بھی صورت موجود ہونے پر آئسولیشن اور اہل معائنہ کا انتظام کریں:
- ظاہری حرارتی نقصان، رنگت میں تبدیلی، پگھلا ہوا پلاسٹک، یا ریسیپٹیکل باڈی کا ڈھیلا ہونا؛;
- چڑچڑاہٹ، آرکنگ، دھواں، بو، یا غیر معمولی حرارت؛;
- غیر مستحکم یا غیر متوقع طور پر زیادہ وولٹیج؛;
- کھلے یا غیر مستحکم مشترکہ نیوٹرل کے شواہد؛;
- نقصان زدہ میٹر، لیڈز، پروبس، ریسیپٹیکل، یا انکلوژر؛;
- پانی، آلودگی، یا ایسا ماحول جو آلے کی درجہ بندی سے باہر ہو؛;
- ٹیسٹ کا ایسا نتیجہ جو معلوم برقی نظام کی ترتیب سے متصادم ہو؛ یا
- ورکر کی تربیت، PPE، طریقہ کار، یا اجازت سے باہر کسی بھی انرجائزڈ حصے کو بے نقاب کرنے کی ضرورت۔.
خرابی تلاش کرنے کا درست تسلسل یہ ہے سسٹم کی تعریف کریں → وائرنگ کی حالت کی جانچ کریں → وولٹیج کے تعلقات کا موازنہ کریں → نو-لوڈ اور لوڈڈ رویے کا موازنہ کریں → متاثرہ حصے کی نشاندہی کریں → بجلی منقطع کریں اور معائنہ کریں → مرمت کی تصدیق کریں. ۔ خرابی کی شناخت کیے بغیر ریسیپٹیکل کو تبدیل کرنے سے اپ اسٹریم پر موجود ہائی ریزسٹنس کنکشن یا نیوٹرل کا مسئلہ جوں کا توں رہ سکتا ہے۔.
ذرائع اور تکنیکی حوالہ جات
- OSHA تعمیرات میں برقی خطرات اسٹوڈنٹ ورک بک
- OSHA فیلڈ سروس میمو برائے برقی ٹیسٹنگ آلات
- OSHA کا تصدیق شدہ آلات گراؤنڈنگ کنڈکٹر پروگرام
- آؤٹ لیٹ سرکٹ ٹیسٹرز کے لیے UL گائیڈ معلومات اور UL 1436
- ANSI C84.1-2020 کے لیے NEMA کا عوامی دائرہ کار، برقی پاور سسٹمز اور آلات—وولٹیج ریٹنگز
- U.S. CPSC ریورس پولرٹی آؤٹ لیٹ کنورٹر ریکال
تحریر کردہ: VIOX ایڈیٹوریل ٹیم
آخری بار اپ ڈیٹ کیا گیا: 18 ستمبر 2026
