Mga Pangunahing Takeaway
- Trip curves ay mga graph ng oras-kuryente na naglalarawan kung gaano kabilis tumugon ang mga circuit breaker sa mga kondisyon ng sobrang kuryente
- Limang pangunahing uri ng kurba (B, C, D, K, Z) ay nagsisilbi sa iba't ibang aplikasyon—mula sa sensitibong elektroniko hanggang sa mabibigat na motor pang-industriya
- Mga mekanismong thermal-magnetic pinagsasama ang mabagal na proteksyon sa sobrang karga sa biglaang paghinto ng short-circuit
- Tamang pagpili ng kurba inaalis ang hindi kinakailangang pag-trip habang pinapanatili ang matatag na proteksyon para sa mga konduktor at kagamitan
- IEC 60898-1 at IEC 60947-2 tinutukoy ng mga pamantayan ang mga katangian ng trip curve para sa mga MCB at MCCB
- Pagbasa ng mga trip curve nangangailangan ng pag-unawa sa mga logarithmic scale, tolerance band, at mga epekto ng temperatura sa kapaligiran
- Pagsusuri ng koordinasyon tinitiyak na ang mga downstream breaker ay nagti-trip bago ang mga upstream device, na epektibong naghihiwalay sa mga fault

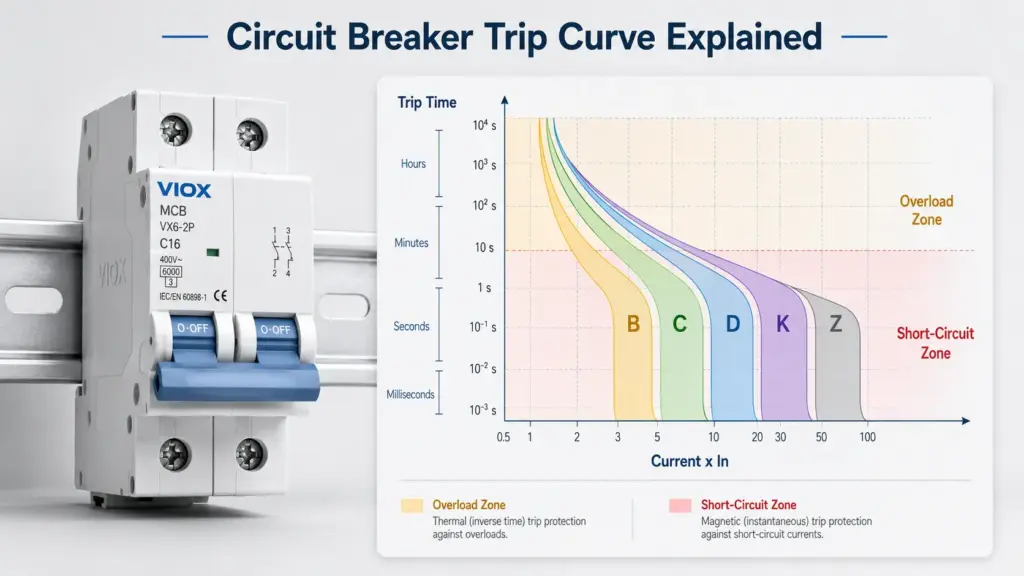

A kurba ng paglalakbay ay isang logarithmic graph na nagpapakita ng relasyon ng oras-sa-trip para sa isang circuit breaker sa iba't ibang antas ng sobrang kuryente. Ang pahalang na axis ay kumakatawan sa kuryente (karaniwang ipinapakita bilang mga multiple ng rated current, In), habang ang patayong axis ay nagpapakita ng oras ng pag-trip sa isang logarithmic scale mula milliseconds hanggang oras.
Ang mga trip curve ay mahalaga sa proteksyon ng kuryente dahil pinapayagan nito ang mga inhinyero na:
- Itugma ang mga proteksyon device sa mga katangian ng karga (resistive, inductive, motor starting)
- I-coordinate ang maraming proteksiyon na device sa serye upang makamit ang selective tripping
- Pigilan ang nuisance tripping habang pinapanatili ang sapat na proteksyon ng konduktor at kagamitan
- Sumunod sa mga electrical code (NEC, IEC) para sa ligtas na mga kasanayan sa pag-install
Ang pag-unawa sa mga trip curve ay mahalaga para sa sinumang nagtutukoy, nag-i-install, o nagpapanatili ng mga sistema ng kuryente—mula sa mga residential panel hanggang sa mga industrial distribution network.
Paano Gumagamit ng mga Trip Curve ang mga Circuit Breaker: Mga Mekanismong Thermal-Magnetic
Ang mga modernong miniature circuit breaker (MCB) at residual current circuit breaker na may proteksyon sa sobrang kuryente (RCBO) ay gumagamit ng dual-mechanism protection:
Thermal Trip Element (Proteksyon sa Sobrang Karga)
- Bimetallic strip umiinit at yumuyuko sa ilalim ng matagalang sobrang kuryente
- Time-dependent response: Ang mas mataas na kuryente ay nagdudulot ng mas mabilis na pag-trip
- Karaniwang saklaw: 1.13× hanggang 1.45× rated current sa loob ng 1-2 oras
- Sensitibo sa temperatura: Ang init sa kapaligiran ay nakakaapekto sa oras ng pag-trip (nakakalibrate sa 30°C para sa mga B/C/D curve, 20°C para sa mga K/Z curve)
Magnetic Trip Element (Proteksyon sa Short-Circuit)
- Electromagnetic coil bumubuo ng magnetic force na proporsyonal sa kuryente
- Instantaneous response: Nagti-trip sa loob ng 0.01 segundo sa mga fault current
- Mga threshold na tiyak sa kurba: B (3-5× In), C (5-10× In), D (10-20× In)
- Hindi nakadepende sa temperatura: Nagbibigay ng pare-parehong proteksyon sa short-circuit
Ang kurba ng paglalakbay graphically na pinagsasama ang dalawang mekanismong ito, na nagpapakita ng thermal region bilang isang pahilig na banda (mas mahabang oras sa mas mababang kuryente) at ang magnetic region bilang isang halos patayong linya (biglaan sa mataas na kuryente).
Ang 5 Pamantayang Uri ng Trip Curve: Kumpletong Paghahambing
Type B Curve: Residential at Magaang Komersyal
Magnetic Trip Hanay: 3-5× rated current
Pinakamahusay na Application:
- Tirahan lighting circuits
- Mga general-purpose outlet
- Maliliit na appliances na may minimal na inrush
- Kagamitang elektroniko na may kontroladong startup
Mga kalamangan:
- Mabilis na proteksyon para sa mga resistive load
- Pinipigilan ang sobrang pag-init ng cable sa mahabang takbo
- Angkop para sa mga pag-install na may mababang antas ng fault
Mga Limitasyon:
- Maaaring magdulot ng hindi kinakailangang pag-trip sa mga motor load
- Hindi perpekto para sa mga circuit na may mataas na inrush current
Halimbawa: Ang isang B16 breaker ay magti-trip kaagad sa pagitan ng 48A-80A (3-5× 16A)
Type C Curve: Pamantayan sa Komersyal at Industriya
Magnetic Trip Hanay: 5-10× rated current
Pinakamahusay na Application:
- Komersyal na ilaw (fluorescent, LED driver)
- Maliit hanggang katamtamang laki ng mga motor (HVAC, pumps)
- Mga circuit na pinapakain ng transformer
- Pinaghalong resistive-inductive load
Mga kalamangan:
- Kinakaya ang katamtamang agos ng biglaang pagdaloy ng kuryente (inrush current)
- Pinaka-maraming gamit na kurba para sa pangkalahatang paggamit
- Malawakang makukuha at epektibo sa gastos
Mga Limitasyon:
- Maaaring hindi makapagbigay ng sapat na proteksyon para sa sensitibong elektroniko
- Hindi sapat para sa mga aplikasyon ng motor na may mataas na inrush
Halimbawa: Ang isang C20 breaker ay biglaang magti-trip sa pagitan ng 100A-200A (5-10× 20A)
Type D Curve: Mga Aplikasyon na May Mataas na Inrush
Magnetic Trip Hanay: 10-20× ng rated current
Pinakamahusay na Application:
- Malalaking motor na may direktang pagsisimula (direct-on-line starting)
- Mga kagamitan sa hinang
- Mga X-ray machine
- Mga transformer na may mataas na magnetizing inrush
Mga kalamangan:
- Inaalis ang hindi kinakailangang pagti-trip sa panahon ng pagsisimula ng motor
- Kinakaya ang mataas na transient current
- Mainam para sa mabibigat na industriyal na karga
Mga Limitasyon:
- Nangangailangan ng mas mataas na fault current upang mabilis na mag-trip
- Maaaring hindi angkop para sa mahabang takbo ng kable (hindi sapat na fault current)
- Nabawasang sensitivity ng proteksyon
Halimbawa: Ang isang D32 breaker ay biglaang magti-trip sa pagitan ng 320A-640A (10-20× 32A)
Type K Curve: Mga Sirkito ng Pagkontrol ng Motor
Magnetic Trip Hanay: 8-12× ng rated current
Pinakamahusay na Application:
- Mga sentro ng kontrol ng motor
- Katamtamang mga aplikasyon ng inrush
- Makinarya sa industriya na may katamtamang agos ng pagsisimula
Mga kalamangan:
- Na-optimize para sa proteksyon ng motor
- Mas mahusay na koordinasyon sa mga starter ng motor
- Binabawasan ang hindi kinakailangang pagti-trip kumpara sa Type C
Mga Limitasyon:
- Hindi gaanong karaniwan kaysa sa mga kurba ng B/C/D
- Limitadong pagkakaroon mula sa mga tagagawa
Halimbawa: Ang isang K25 breaker ay biglaang magti-trip sa pagitan ng 200A-300A (8-12× 25A)
Type Z Curve: Proteksyon ng Elektroniko at Semiconductor
Magnetic Trip Hanay: 2-3× ng rated current
Pinakamahusay na Application:
- Mga power supply ng PLC
- Mga DC power system
- Mga sirkito ng semiconductor
- Kagamitan sa instrumentation at pagkontrol
Mga kalamangan:
- Mataas na sensitibong proteksyon
- Mabilis na pagtugon sa maliliit na overcurrent
- Pinoprotektahan ang maselang elektronikong mga bahagi
Mga Limitasyon:
- Madaling mag-trip nang hindi kinakailangan sa anumang inrush
- Hindi angkop para sa mga karga ng motor o transformer
- Nangangailangan ng napaka-stable na mga kondisyon ng karga
Halimbawa: Ang isang Z10 breaker ay biglaang magti-trip sa pagitan ng 20A-30A (2-3× 10A)
Talahanayan ng Paghahambing ng Trip Curve
| Curve Ng Uri Ng | Magnetic Trip Hanay | Thermal Trip (1.45× In) | Pinakamahusay Para sa | Iwasan Para sa |
|---|---|---|---|---|
| Uri ng Z | 2-3× In | 1-2 oras | Mga Semiconductor, PLC, DC supply | Mga Motor, transformer, anumang karga ng inrush |
| Type B | 3-5× In | 1-2 oras | Tirahan pag-iilaw, outlet, maliit na kasangkapan sa bahay | Mga motor na direktang nagsisimula, kagamitan sa welding |
| Type C | 5-10× In | 1-2 oras | Komersyal na ilaw, maliliit na motor, pinaghalong mga karga | Malalaking motor, kagamitan na may mataas na inrush |
| Type K | 8-12× In | 1-2 oras | Mga sirkito ng pagkontrol ng motor, katamtamang inrush | Sensitibong elektroniko, mahabang takbo ng kable |
| Type D | 10-20× In | 1-2 oras | Malalaking motor, welding, transformer | Mga system na may mababang fault-level, sensitibong mga karga |
Paano Basahin ang Chart ng Trip Curve: Gabay na Hakbang-hakbang
Hakbang 1: Unawain ang mga Axis
X-Axis (Pahalang): Current sa mga multiple ng rated current (In)
- Halimbawa: Para sa isang 20A breaker, ang “5” sa X-axis = 100A (5 × 20A)
- Ang logarithmic scale ay nagbibigay-daan sa malawak na saklaw (1× hanggang 100× In)
Y-Axis (Vertical): Oras sa segundo
- Logarithmic scale mula 0.01s hanggang 10,000s (2.77 oras)
- Nagbibigay-daan sa pagtingin ng parehong agarang at pangmatagalang proteksyon
Hakbang 2: Tukuyin ang Tolerance Band
Ang mga trip curve ay nagpapakita ng isang shaded band (hindi isang solong linya) dahil sa:
- Manufacturing tolerances (±20% typical)
- Pagbabago sa temperatura
- Pagtanda ng bahagi
Upper boundary: Maximum na oras bago ang garantisadong trip
Lower boundary: Minimum na oras bago ang posibleng trip
Hakbang 3: Hanapin ang Iyong Operating Point
- Kalkulahin ang iyong inaasahang current bilang multiple ng In
- Gumuhit ng isang vertical na linya mula sa puntong iyon sa X-axis
- Kung saan ito nagtatagpo sa trip curve band, gumuhit ng isang horizontal na linya patungo sa Y-axis
- Basahin ang trip time range
Halimbawa: Para sa isang C20 breaker na may 80A fault current:
- 80A ÷ 20A = 4× In
- Sa 4× In, ang thermal region ay nagpapakita ng trip time na 10-100 segundo
- Sa 100A (5× In), nagsisimula ang magnetic trip (0.01-0.1 segundo)
Hakbang 4: Ilapat ang Environmental Corrections
Mga Epekto sa Temperatura:
- Standard calibration: 30°C (B/C/D) o 20°C (K/Z)
- Mas mataas na ambient = mas mabilis na tripping (bimetal pre-heated)
- Mas mababang ambient = mas mabagal na tripping
- Correction factors na makukuha sa manufacturer datasheets
Altitude Effects:
- Sa itaas ng 2000m, bumababa ang air density
- Ang arc quenching ay nagiging hindi gaanong epektibo
- Maaaring kailanganin ang derating ayon sa IEC 60947-2
Trip Curve Selection: Practical Decision Framework
Hakbang 1: Tukuyin ang Iyong Load Type
| Kategorya ng Load | Inrush Characteristics | Recommended Curve |
|---|---|---|
| Resistive (mga heater, incandescent) | Minimal (1-1.2× In) | B o C |
| Electronic (LED, power supplies) | Mababa hanggang katamtaman (2-3× In) | B o Z |
| Maliit na motors (<5 HP) | Katamtaman (5-8× In) | C |
| Malalaking motors (>5 HP) | Mataas (8-12× In) | D o K |
| Mga transformer | Napakataas (10-15× In) | D |
| Mga kagamitan sa hinang | Extreme (15-20× In) | D |
Hakbang 2: Kalkulahin ang Available Fault Current
Bakit ito mahalaga: Ang mas mataas na trip curves (D, K) ay nangangailangan ng mas mataas na fault current upang mag-trip sa loob ng mga limitasyon ng oras na kinakailangan ng code.
Formula (pinasimple na single-phase):
Isc = V / (Zsource + Zcable)NEC Kinakailangan:
- Ang fault current ay dapat na sapat upang i-trip ang breaker sa loob ng 0.4s (120V) o 5s (240V)
- I-verify gamit ang manufacturer trip curves at kinakalkulang fault current
Karaniwang Problema: Ang mahabang cable runs sa D-curve breakers ay maaaring hindi makabuo ng sapat na fault current para sa mabilis na tripping.
Hakbang 3: I-verify ang Conductor Protection
NEC 240.4(D): Dapat protektahan ng overcurrent device ang conductor ampacity
Suriin:
- Conductor ampacity (mula sa NEC Table 310.16, na may derating)
- Breaker thermal trip point (1.45× In para sa conventional breakers)
- Tiyakin: Breaker In ≤ Conductor ampacity
Halimbawa:
- 12 AWG copper (20A ampacity sa 60°C)
- Maximum breaker: 20A
- Sa 1.45× In = 29A, dapat mag-trip sa loob ng 1 oras
- Ang konduktor ay maaaring humawak ng 29A sa loob ng 1 oras ayon sa NEC
Hakbang 4: Makipag-ugnayan sa mga Device sa Itaas
Selective Coordination: Ang downstream breaker ay tumitrip bago ang upstream breaker
Mga kinakailangan:
- NEC 700.27: Mga sistemang pang-emergency
- NEC 701.27: Legal na kinakailangang standby
- NEC 708.54: Mga kritikal na operasyon ng power systems
Pamamaraan:
- I-plot ang parehong trip curves sa parehong graph
- I-verify na ang downstream curve ay ganap na mas mababa sa upstream curve
- Minimum na paghihiwalay: 0.1-0.2 segundo sa lahat ng antas ng kasalukuyang daloy
Mga Karaniwang Problema at Solusyon sa Curve ng Biyahe
Problema 1: Nuisance Tripping Sa Panahon ng Pag-start ng Motor
Mga sintomas:
- Tumitrip ang breaker kapag nagsimula ang motor
- Ang kagamitan ay normal na gumagana pagkatapos ng pag-restart
- Mas madalas na nangyayari sa mainit na panahon
Mga Pangunahing Sanhi:
- Masyadong sensitibo ang trip curve (Type B sa motor load)
- Hindi sapat ang laki ng breaker para sa inrush current
- Mataas na ambient temperature na nagpapainit sa thermal element
Solusyon:
- Mag-upgrade sa mas mataas na curve: B → C o C → D
- I-verify ang motor inrush: Sukatin gamit ang clamp meter sa panahon ng pag-start
- Suriin ang temperatura ng kapaligiran: Mag-install ng breaker sa mas malamig na lokasyon o gumamit ng forced ventilation
- Isaalang-alang ang soft starter: Binabawasan ang inrush current, nagbibigay-daan sa mas mababang curve
Problema 2: Hindi Tumitrip ang Breaker Sa Panahon ng Fault
Mga sintomas:
- Ang upstream breaker ang tumitrip sa halip na downstream
- Nag-o-overheat ang mga konduktor bago tumitrip ang breaker
- Arc flash incident na may naantalang pag-clear
Mga Pangunahing Sanhi:
- Hindi sapat ang fault current upang maabot ang magnetic trip region
- Masyadong mataas ang trip curve para sa available na fault current
- Ang mahabang cable run ay nagpapataas ng impedance
Solusyon:
- Kalkulahin ang aktwal na fault current: Gamitin ang system impedance at cable length
- I-downgrade ang curve kung maaari: D → C o C → B (kung pinapayagan ng inrush)
- Dagdagan ang laki ng konduktor: Binabawasan ang impedance, pinapataas ang fault current
- Mag-install nang mas malapit sa source: Binabawasan ang cable impedance
Problema 3: Kakulangan ng Selective Coordination
Mga sintomas:
- Parehong upstream at downstream breakers ang tumitrip
- Ang buong panel ay nawawalan ng power sa halip na isang circuit lamang
- Mahirap tukuyin ang may fault na circuit
Mga Pangunahing Sanhi:
- Nag-o-overlap ang mga trip curves sa mga antas ng fault current
- Hindi sapat ang time separation sa pagitan ng mga device
- Parehong breakers sa instantaneous region
Solusyon:
- Gumamit ng coordination tables: Data ng selective coordination na ibinigay ng manufacturer
- Dagdagan ang upstream breaker curve: C → D (kung pinapayagan ng load)
- Magdagdag ng time delay: Gumamit ng electronic trip units na may adjustable delays
- Mag-install ng current-limiting breakers: Bawasan ang let-through energy
Trip Curves para sa MCB vs. RCBO: Mga Pangunahing Pagkakaiba
MCB (Miniature Circuit Breaker)
Proteksyon: Overcurrent lamang (thermal + magnetic)
Trip Curves: B, C, D, K, Z (tulad ng inilarawan sa itaas)
Mga pamantayan: IEC 60898-1, UL 489
Mga application: Pangkalahatang proteksyon ng circuit nang walang proteksyon sa ground fault
RCBO (Residual Current Breaker na may Overcurrent)
Proteksyon: Overcurrent + residual current (ground fault)
Trip Curves:
- Overcurrent: Parehong B/C/D curves tulad ng MCB
- Residual current: Karagdagang sensitivity (10mA, 30mA, 100mA, 300mA)
Mga pamantayan: IEC 61009-1, UL 943
Mga application: Pinagsamang proteksyon kung saan kinakailangan ang proteksyon sa sobrang kuryente at pagkakuryente
Pangunahing Pagkakaiba: Ipinapakita ng mga chart ng RCBO trip curve dalawang magkahiwalay na curve:
- Overcurrent curve (thermal-magnetic, pareho sa MCB)
- Residual current curve (karaniwang nagti-trip sa 0.04-0.3 segundo sa rated na IΔn)
Tip sa Pagpili: Pumili ng uri ng RCBO curve (B/C/D) batay sa load inrush, pagkatapos ay piliin ang residual current sensitivity batay sa application:
- 10mA: Kagamitang medikal
- 30mA: Proteksyon ng tauhan (NEC 210.8)
- 100-300mA: Proteksyon ng kagamitan, pag-iwas sa sunog
Mga Pamantayan at Sertipikasyon ng Trip Curve
IEC Standards (International)
IEC 60898-1: Mga circuit breaker para sa proteksyon sa sobrang kuryente para sa mga bahay at katulad na instalasyon
- Tinutukoy ang mga katangian ng B, C, D curve
- Tinutukoy ang mga tolerance band at mga pamamaraan ng pagsubok
- Sangguniang temperatura: 30°C
IEC 60947-2: Low-voltage switchgear at controlgear – Mga circuit breaker
- Sinasaklaw ang mga MCCB at industrial breaker
- Tinutukoy ang mga kategorya ng paggamit (A, B, C)
- Mas nababaluktot na mga katangian ng trip kaysa sa 60898-1
IEC 61009-1: Mga circuit breaker na pinapatakbo ng residual current na may integral na proteksyon sa sobrang kuryente (RCBO)
- Pinagsasama ang proteksyon sa sobrang kuryente at residual current
- Tumutukoy sa IEC 60898-1 para sa mga overcurrent curve
Mga Pamantayan ng UL (Hilagang Amerika)
UL 489: Mga Molded-Case Circuit Breaker
- Pangunahing pamantayan para sa mga breaker sa Hilagang Amerika
- Iba't ibang mga katangian ng trip kaysa sa IEC (walang pagtatalaga ng B/C/D)
- Tinutukoy ang calibration current at mga time band
UL 1077: Mga Supplementary Protector
- Hindi buong circuit breaker (hindi maaaring gamitin bilang service disconnect)
- Kadalasang ginagamit sa mga control panel at kagamitan
- Mas kaunting mahigpit na pagsubok kaysa sa UL 489
UL 943: Mga Ground Fault Circuit Interrupter
- Sinasaklaw ang mga GFCI at RCBO device
- Tinutukoy ang mga katangian ng ground fault trip
Mga Kinakailangan ng NEC (Hilagang Amerika)
NEC 240.6: Mga karaniwang ampere rating para sa mga overcurrent device
NEC 240.4: Proteksyon ng mga konduktor (dapat protektahan ng breaker ang ampacity ng konduktor)
NEC 110.9: Interrupting rating (dapat may sapat na short-circuit rating ang breaker)
NEC 240.12: Koordinasyon ng sistema ng kuryente (selective coordination para sa mga kritikal na sistema)
Mabilisang Gabay sa Pagpili ng Trip Curve
Mga Aplikasyon sa Paninirahan
| Uri ng Circuit | Karaniwang Load | Recommended Curve | Laki ng Breaker |
|---|---|---|---|
| Pag-iilaw | LED, incandescent, fluorescent | B o C | 15-20A |
| Pangkalahatang mga saksakan | Mga appliances, electronics | B o C | 15-20A |
| Mga saksakan sa kusina | Mga microwave, toaster, coffee maker | C | 20A |
| Mga saksakan sa banyo | Mga hair dryer, electric razor | B o C | 20A (kinakailangan ang GFCI/RCBO) |
| Air conditioning | Central AC, heat pump | C o D | Ayon sa nameplate ng kagamitan |
| Electric range | Cooktop, oven | C | 40-50A |
| Clothes dryer | Electric dryer | C | 30A |
| Water heater | Electric resistance | C | 20-30A |
Mga Komersyal na Aplikasyon
| Uri ng Circuit | Karaniwang Load | Recommended Curve | Laki ng Breaker |
|---|---|---|---|
| Pag-iilaw sa opisina | Fluorescent, LED panel | C | 15-20A |
| Mga saksakan sa opisina | Mga computer, printer | B o C | 20A |
| Mga kagamitan sa HVAC | Mga rooftop unit, air handler | C o D | Bawat kagamitan |
| Mga motor ng elevator | Mga traction elevator | D | Ayon sa elevator code |
| Kusina sa komersyo | Mga oven, fryer, dishwasher | C | 20-60A |
| Pagpapalamig | Walk-in coolers, freezers | C | 15-30A |
| Data center | Server racks, UPS systems | C | 20-60A |
| Retail lighting | Track lighting, display | C | 20A |
Mga Aplikasyon sa Industriya
| Uri ng Circuit | Karaniwang Load | Recommended Curve | Laki ng Breaker |
|---|---|---|---|
| Mga sentro ng kontrol ng motor | 3-phase motors <50 HP | C o K | Bawat motor FLA |
| Malalaking motor | >50 HP, direct-start | D | Bawat motor FLA |
| Mga kagamitan sa hinang | Arc welders, spot welders | D | Bawat kagamitan |
| Mga transformer | Distribution transformers | D | Bawat primary current |
| Mga sistema ng conveyor | Material handling | C o D | Bawat system load |
| Compressors | Air compressors, chillers | C o D | Bawat compressor FLA |
| CNC machinery | Machine tools, lathes | C | Bawat machine load |
| PLC panels | Mga sistema ng kontrol | B o Z | 10-20A |
Advanced Topics: Trip Curve Coordination
Series Coordination (Vertical Coordination)
Layunin: Siguraduhing ang downstream breaker ay mag-trip bago ang upstream breaker
Pamamaraan:
- I-plot ang parehong trip curves sa parehong log-log graph
- I-verify na ang downstream curve ay buong nasa kaliwa ng upstream curve
- Suriin ang minimum time separation (karaniwan ay 0.1-0.2 segundo)
Halimbawa:
- Upstream: C100 main breaker
- Downstream: C20 branch breaker
- Sa 200A fault (10× downstream, 2× upstream):
- C20 trips sa 0.01-0.1 segundo (magnetic region)
- C100 nananatiling sarado (thermal region, magti-trip sa 100+ segundo)
- Resulta: Selective coordination ay nakamit
Zone Coordination (Horizontal Coordination)
Layunin: I-coordinate ang breakers sa parehong level (parallel circuits)
Mga Pagsasaalang-alang:
- Lahat ng branch circuits ay dapat gumamit ng parehong curve type para sa consistency
- Pinipigilan ang fault ng isang circuit na makaapekto sa mga katabing circuits
- Pinapadali ang troubleshooting at maintenance
Arc Flash Considerations
Impact ng Trip Curves sa Arc Flash Hazard:
- Mas mabilis na trip time = mas mababang incident energy
- Ang selective coordination ay maaaring magpataas ng arc flash hazard (upstream delay)
- Balanse sa pagitan ng selectivity at arc flash reduction
Mitigation Strategies:
- Gumamit ng instantaneous trip settings kung saan pinapayagan ng coordination
- Mag-install ng arc flash relays para sa high-energy equipment
- Magpatupad ng maintenance mode switches (bypass coordination)
- Gumamit ng current-limiting breakers upang mabawasan ang let-through energy
Mga Madalas Itanong (FAQ)
T1: Ano ang pagkakaiba sa pagitan ng trip curve at time-current curve?
A: Pareho lang sila. Ang “Trip curve” at “time-current curve” ay magkasingkahulugang termino para sa graphical representation ng tripping characteristics ng isang circuit breaker. Tinatawag din ito ng ilang manufacturer na “characteristic curves” o “I-t curves.”
T2: Maaari ba akong gumamit ng Type D breaker para sa residential applications?
A: Bagama't technically posible, hindi ito karaniwang inirerekomenda. Ang Type D breakers ay nangangailangan ng napakataas na fault currents (10-20× In) upang mag-trip nang mabilis. Sa residential installations na may mahabang cable runs, ang available fault current ay maaaring hindi sapat, na nagreresulta sa mapanganib na trip delays. Ang Type B o C curves ay angkop para sa karamihan ng residential loads.
T3: Paano ko malalaman kung ang aking breaker ay Type B, C, o D?
A: Suriin ang label o marking ng breaker. Ang mga IEC-compliant breakers ay may curve type na nakalimbag bago ang ampere rating (e.g., “C20” = Type C, 20A). Ang mga UL-listed breakers ay maaaring hindi gumamit ng designation na ito; kumonsulta sa manufacturer datasheet para sa trip curve characteristics.
T4: Bakit nagti-trip ang aking breaker sa mainit na panahon ngunit hindi sa taglamig?
A: Ang thermal elements ng circuit breaker ay sensitive sa temperatura. Ang mas mataas na ambient temperatures ay nagpapainit sa bimetallic strip, na nagiging sanhi upang mag-trip sa mas mababang currents o mas mabilis na oras. Ito ay normal na pag-uugali. Kung may nuisance tripping, isaalang-alang ang:
- Pagpapabuti ng panel ventilation
- Paglilipat ng panel sa mas malamig na lugar
- Pag-upgrade sa susunod na mas mataas na ampere rating (kung pinapayagan ng conductor)
- Paglipat sa mas mataas na curve type (B → C)
T5: Ano ang mangyayari kung mag-install ako ng breaker na may masyadong mataas na curve rating?
A: Maaaring hindi makapagbigay ang breaker ng sapat na proteksyon para sa mga konduktor. Sa panahon ng fault, maaaring mag-overheat ang cable bago mag-trip ang breaker, na posibleng magdulot ng pinsala sa insulation o sunog. Palaging tiyakin na ang mga katangian ng trip ng breaker ay nagpoprotekta sa ampacity ng konduktor ayon sa NEC 240.4.
T6: Pareho ba ang trip curve na ginagamit ng lahat ng poste ng isang multi-pole breaker?
A: Oo. Ang isang 3-pole breaker ay may parehong trip curve (hal., Type C) para sa lahat ng tatlong poste. Gayunpaman, ang bawat poste ay may sariling thermal at magnetic trip mechanism, kaya ang isang fault sa anumang phase ay magti-trip sa lahat ng poste nang sabay-sabay (common trip).
T7: Maaari ba akong maghalo ng iba't ibang uri ng trip curve sa parehong panel?
A: Oo, maaari kang maghalo ng mga uri ng curve sa loob ng isang panel. Sa katunayan, madalas na kinakailangan na itugma ang breaker ng bawat circuit sa mga partikular na katangian ng load nito. Halimbawa, ang isang panel ay maaaring may Type B breakers para sa ilaw, Type C para sa mga pangkalahatang outlet, at Type D para sa isang malaking motor circuit.
T8: Paano ko masusubukan kung tumpak pa rin ang trip curve ng aking breaker?
A: Ang pagsubok sa trip curve ay nangangailangan ng espesyal na kagamitan (primary injection test set) na nag-iiniksyon ng mga tumpak na current at sumusukat sa oras ng trip. Ang pagsubok na ito ay dapat isagawa ng mga kwalipikadong technician bilang bahagi ng mga preventive maintenance program, karaniwan tuwing 3-5 taon para sa mga kritikal na instalasyon o ayon sa mga rekomendasyon ng manufacturer.
T9: Ano ang pagkakaiba sa pagitan ng mga trip curve ng MCB at MCCB?
A: Ang mga MCB (Miniature Circuit Breakers) ay gumagamit ng mga fixed trip curve (B, C, D, K, Z) na tinukoy ng IEC 60898-1. Ang mga MCCB (Molded Case Circuit Breakers) ay madalas na may mga adjustable trip setting (long-time pickup, short-time pickup, instantaneous pickup) ayon sa IEC 60947-2, na nagpapahintulot sa pag-customize ng trip curve sa mga partikular na application.
T10: Bakit ang ilang trip curve ay nagpapakita ng tolerance band sa halip na isang solong linya?
A: Ang tolerance band ay nagpapaliwanag sa mga pagkakaiba-iba sa pagmamanupaktura, mga epekto ng temperatura, at mga tolerance ng component. Pinapayagan ng mga pamantayan ng IEC ang ±20% na pagkakaiba-iba sa oras ng trip. Ang itaas na boundary ay kumakatawan sa maximum na oras bago dapat mag-trip ang breaker (garantisadong proteksyon), habang ang mas mababang boundary ay kumakatawan sa minimum na oras bago maaaring mag-trip ang breaker (pinipigilan ang nuisance tripping).
Kaugnay na VIOX Resources
Para sa komprehensibong pag-unawa sa proteksyon ng circuit at mga electrical component, tuklasin ang mga kaugnay na gabay ng VIOX:
Mga Batayan ng Circuit Breaker
- Ano ang isang Miniature Circuit Breaker (MCB)? – Kumpletong gabay sa konstruksyon, operasyon, at pagpili ng MCB
- Ano ang Molded Case Circuit Breaker (MCCB)? – Pag-unawa sa mga application ng MCCB at mga adjustable trip setting
- Mga Uri ng Circuit Breaker – Komprehensibong pangkalahatang-ideya ng lahat ng kategorya ng circuit breaker
- Paano Malaman Kung Sira ang Circuit Breaker – Mga pamamaraan sa pag-troubleshoot at pagsubok
Pagpili at Pag-size ng Circuit Breaker
- Uri ng MCB – Detalyadong paghahambing ng mga uri ng MCB at mga application
- Paano Pumili ng Tamang Miniature Circuit Breaker – Mga pamantayan sa pagpili at balangkas ng desisyon
- Mga Karaniwang Laki ng Breaker – Mga rating ng ampere ayon sa pamantayan ng NEC at IEC
- Gabay sa Pagpili ng Laki ng Wire na 50 Amp – Pag-uugnay ng laki ng wire sa rating ng breaker
Koordinasyon ng Proteksyon
- Ano ang Gabay sa Koordinasyon ng Breaker Selectivity – Pagkamit ng selective coordination sa mga electrical system
- Circuit Breaker Ratings ICU ICS ICW ICM – Pag-unawa sa breaking capacity at coordination
- Gabay sa Pagpili ng MCB Breaking Capacity 6kA vs 10kA – Pagpili ng naaangkop na short-circuit rating
Mga Espesyal na Device sa Proteksyon
- Pagkakaiba ng RCD vs GFCI Breaker IEC NEC – Paghahambing ng proteksyon sa ground fault
- Paghahambing ng RCBO vs RCCB MCB Space Cost Selectivity – Pinagsamang proteksyon vs. magkahiwalay na device
- Pag-unawa sa AFDD IEC 62606 Arc Fault Protection – Teknolohiya sa pagtuklas ng arc fault
Pag-install at Mga Pamantayan
- Mga Salik sa Pagbaba ng Electrical Derating Temperatura Altitude Grouping – Environmental derating para sa tumpak na proteksyon
- IEC 60898-1 vs IEC 60947-2 – Pag-unawa sa mga naaangkop na pamantayan para sa mga MCB at Mga MCCB
Konklusyon: Pagkadalubhasa sa Mga Trip Curve para sa Pinakamainam na Proteksyon
Ang mga trip curve ay ang pundasyon ng epektibong proteksyon ng kuryente. Sa pamamagitan ng pag-unawa sa relasyon sa pagitan ng magnitude ng current at oras ng tripping, maaari mong:
- ✅ Piliin ang tamang breaker para sa bawat application—inaalis ang nuisance tripping habang pinapanatili ang matatag na proteksyon
- ✅ Makamit ang selective coordination—tinitiyak na ang mga fault ay nakahiwalay sa pinakamababang antas nang hindi naaapektuhan ang mga upstream circuit
- ✅ Sumunod sa mga electrical code—natutugunan ang mga kinakailangan ng NEC at IEC para sa proteksyon ng konduktor at kaligtasan ng system
- ✅ I-optimize ang pagiging maaasahan ng system—binabawasan ang downtime at mga gastos sa pagpapanatili sa pamamagitan ng wastong pagpili ng device
- ✅ Pahusayin ang kaligtasan ng mga tauhan—nagbibigay ng mabilis na pag-clear ng fault upang mabawasan ang mga panganib sa arc flash at mga panganib sa shock
Key Takeaway: Walang “pinakamahusay” na trip curve—tanging ang tamang curve para sa iyong partikular na application. Ang Type B ay mahusay para sa mga resistive load, ang Type C ay humahawak sa pangkalahatang komersyal/industriyal na paggamit, at ang Type D ay namamahala sa high-inrush equipment. Palaging suriin ang iyong mga katangian ng load, kalkulahin ang available na fault current, at i-verify ang coordination bago tapusin ang pagpili ng breaker.
Para sa mga kumplikadong instalasyon o kritikal na system, kumunsulta sa mga kwalipikadong electrical engineer at gumamit ng software sa koordinasyon ng manufacturer upang i-verify ang pagpili ng trip curve. Ang VIOX Electric ay nagbibigay ng komprehensibong teknikal na suporta at mga pag-aaral sa koordinasyon upang matiyak na ang iyong electrical protection system ay gumaganap nang maaasahan sa ilalim ng lahat ng kondisyon ng pagpapatakbo.
Handa nang tukuyin ang mga circuit breaker para sa iyong susunod na proyekto? Makipag-ugnayan sa teknikal na team ng VIOX Electric para sa mga rekomendasyon sa trip curve na partikular sa application at pagsusuri sa koordinasyon.
